Abit IP35 Dark Raider – zlatna sredina

Datum objave 24.09.2007 - Krešimir Matanović

Uvod i specifikacije

Abit nam je na test poslao svoju matičnu ploču temeljenu na Intelovom P35 Express čipsetom naziva IP35 Dark Raider. Trenutno u ponudi imaju tri ploče sa P35 čipsetom, a ova se po cijeni i opremi nalazi u sredini - jeftinija nosi naziv IP35-E a skuplja, bogatija i overclockabilnija IP35 PRO. Ova naša srednja varijanta bi trebala donijeti kompromis između cijene i performansi i baš nas zanima da li je tako.

Prije nego krenemo sa pločom prisjetimo se malo Abitove povijesti. Kompanija je osnovana 1989. godine i oduvijek su im proizvodi (prvenstveno matične ploče) imali posebno mjesto u srcima gamera i računalnih entuzijasta. Taj imidž je nažalost dosta poljuljan proteklih godina jer im je kvaliteta proizvoda pala (afera sa lošim Tajvanskim kondenzatorima) pa su 2005. godine doživjeli financijski krah. U svibnju 2006. godine kompanija Universal Scientific Industrial je otkupila brand Abit i sve patente te nastavila proizvodnju ploča pod imenom Universal Abit.

Toliko o povijesti. Sada se brand vratio, grešku sa kondenzatorima si valjda neće više dozvoliti, pa pogledajmo što su nam to poslali za ovaj test i da li ponovno mogu zavladati tržištem.

Pakiranje

Pakiranje u kojem dolazi Dark Raider nije nešto posebno, no s druge strane, u skladu je sa cijenom koju proizvod ima na tržištu. Crna kutija na kojoj je naslikan trerenac sa IP35 OFF LIMITS tablicom - znači li to dobre OC mogućnosti? Vidjet ćemo.

Stražnja strana

Specifikacije:

  • Podržani procesori:
    • Intel Core 2 Extreme/Duo/Quad processors sa 1333/1066/800MHz FSB-om te Pentium Dual Core
  • Čipset:
    • NB: P35 Express
    • SB: ICH9R
  • Dodatni kontroleri:
    • Onboard Gigabit LAN - Marvell Yukon
    • Onboard 7.1-Ch Audio Codec - 8 kanalni audio
    • Texas Instruments IEEE1394a
  • Memorija:
    • 4x DIMM utora za DDR2 800/667 MHz memoriju (max. 8GB)
  • Utori:
    • 1x PCIe x16 utor
    • 2x PCIe x1 utor
    • 3x PCI utora
  • ATA konektori:
    • 1x Ultra ATA 133 IDE
    • 6x SATA 3Gb/s
    • 6x SATA via ICH9R (RAID 0, 1, 0+1, 5 i 10)
    • 1x FDD via ICH9R
    • 4x eSATA
  • I/O konektori na backplateu:
    • 1x PS/2 tipkovnica, 1x PS/2 miš
    • 4x USB 2.0
    • 6x audio + digitalni optički i koaksijalni
    • 1x Parallel, 1x Serial
    • 1x Firewire
    • 1x RJ-45
  • Overclocking:
    • CPU Core Voltage do 1.945V
    • DDR2 voltage 1.8 - 3.0V
    • CPU VTT Voltage 1.2 - 1.2375V
    • ICH Voltage 1.5V - 2.0V
    • MCH Voltage 1.25V - 2V
    • CPU GTLREF
    • FSB 200-600MHz
    • PCIe
  • Ostalo:
    • Vista Premium HW Ready
    • abit Engineered: SoftMenu Tech, Silent OTES
    • Japanski Solid State kondenzatori oko CPU socketa
    • HDMI ready
    • ROHS

Vrećice, rupice i cjevčice

Intelov P35 NB i ICH9R SB čine glavnu logiku ove ploče. Samo za razliku, IP35-E ima ICH9 SB, dakle varijantu bez RAID-a. ICH9R na ovoj ploči nudi podršku za 6 SATA uređaja, a ako je riječ o tvrdim diskovima oni se mogu postaviti u RAID 0, 1, 0+1, 5 i 10 polja. Na ploči se nalazi jedan IDE kanal (JMicron) i jedan FDD kanal kako legacy uređaji koje imate ne bi ostali neupotrijebljeni. Firewire kontroler je Texas Instrumentsov, a Gigabitni LAN kontrolira Marvell Yukonov čip. Iako P35 podržava DDR3 memoriju, Abit je na svojoj IP35 seriji odlučio koristiti jeftiniju i dostupniju DDR2 memoriju. Maksimalno 8GB DDR2 800/667MHz memorije možete ugraditi na ploču, a iako nije u službenoj podršci BIOS nudi i 1066MHz mogućnost.

Hlađenje

Ploča dolazi u plavoj boji PCB-a sa crno plavom kombinacijom konektora. Hlađenje ključnih komponenata je izvedeno u potpunosti sa pasivnim bakrenim hladnjacima. Heatsinkovi na PWM komponentama i NB-u su povezani toplovodnom cijevi, a NB samo ima mali bakreni heatsink. Iz načina na koji je izvedeno hlađenje i veličine heatsinkova pretpostavljamo kako ploča neće biti odličan overclocker, no ipak smo se nadali dobrom rezulatu. Upotreba Solid State kondenzatora u području CPU socketa jamči dobar i stabilan napon te dugovječnost. No, po ostatku ploče korišteni su klasični Rubyconovi elektrolitski kondenzatori za koje se nadamo da s vremenom neće procuriti. Layout ploče ne možemo baš pohvaliti. Za početak, položaj kratkospojnika za resetiranje BIOS-a nam se nije ni malo svidio. Smješten je ispred prvog PCI slota tako da ga je uz poveću grafičku karticu i neku od PCI kartica u prvom slotu gotovo nemoguće dosegnuti. U manjem kućištu bi i IDE utor (tj. IDE kabel) mogao zasmetati tvrdom disku (ili diskovima). Također ni položaj FDD utora nije bajan, jer preko njega moraju prijeći konektori za front panel i prednje USB portove. Memorijski slotovi su dovoljno odmaknuti od socketa, a 24-pinski ATX utor bi ipak voljeli vidjeti na gornjoj strani ploče. Očito da je dizajn trpio zbog cijene što nam se u konačnici ne sviđa zbog činjenice kako ova ploča ipak nije toliko jeftina. Za utjehu tu je dobro riješeno "zaključavanje" PCIe utora (tj. grafičke kartice) kojem se pristupa sa gornje strane kartice i na standardno dobrom mjestu postavljeni 12V EPS utor.

Backpanel izgleda pomalo prazan a na njemu se nalaze audio konektori, 4x USB, 1x Firewire, 1x LAN 1x SPDIF, te 2x PS/2. Dakle nema dobrih starih legacy portova.

Bundle

Kako nije riječ o najskupljoj ploči u ponudi bundle nije previše izdašan, a sadrži:

  • Backpanel zaštitu za kućište
  • 4x SATA kabela, 1x IDE kabel, 1x Floppy kabel
  • 2xUSB, 2x Firewire i HDMI bracket
  • Priručnik (meki uvez) i CD sa driverima i aplikacijama







Test sistem i način testiranja

Test sistem:

Test sistem :: Hardware
Platforma

ABIT IP35

(BIOS::)
Procesor(i)

Intel Core 2 Duo E6600;

Intel Core 2 Duo E6600 @ 3.645GHz (9x405MHz)
Memorija

2 x 512MB KINGMAX 1066MHz

Grafička

kartica

nVidia 7950GX2;

Driveri:: Forceware 162.18
Muzička kartica

CL Soundblaster Live! 5.1, default driver
Hard disk(ovi)

Hitachi 80GB SATA II;

Maxtor 80GB SATA II
DVD-RW
Pioneer DVR-110D
DVD-ROM

Teac DV-516G

Testni sistem :: Software
OS

Windows XP Professional
Service Pack SP2
Chipset datoteke Intel Chipset SW 8.3.0.1013
DirectX verzija 9.0c
ScienceMark 2 final
SuperPI v1.5 XS
WinRAR v3.7
Cinebench 10 SMP render test
PC Mark `05 v.1.2
Everest 2006 Ultimate v3.5, memory benchmark
Photoshop CS2
Company of Heroes 1.71
X3 Reunion Demo



Za testiranje smo koristili naš E6600 procesor, brzu Kingmaxovu DDR2 1066MHz (latencije 5.5.5.18) memoriju i nVidijinu 7950 GX2 karticu koja je zapravo jedino bitna u zadnja dva grafička testa. Procesor smo u nedostatku boljega hladili sa Intelovim BOX hladnjakom, a pasta je bila standardna Nanothermova XTC. Aplikacije koje smo koristili vrlo dobro mjere razlike koje su ostvarene overclockingom. S obzrom da nam u trenutku testa nije bila dostupna ni jedna ploča s kojom bi ju usporedili ostaje nam usporedba performansi neoverclockiranog i overclockiranog sistema.

Overclocking

Da ploča ne bi trebala biti ludi overclocker vidimo po njenom dizajnu i korištenim komponentama. Hlađenje je isklučivo pasivno, a Solid State kondenzatori, danas vrlo popularni ovdje su iskorišteni samo u PWM dijelu ploče. Ostatkom dominiraju klasični elektrolitski kondenzatori. Moramo napomenuti kako smo ostali iznenađeni ponašanjem ploče prilikom paljenja. Naime, na overclockiranom sistemu ploča bi se upalila, zatim ugasila i ponovno upalila te nastavila normalno raditi. I tako svaki put. BIOS nam nudi sasvim pristojne mogućnosti za OC:

  • FSB možemo mijenjati od 200-600MHz u koracima od po 1MHz
  • Brzina PCI-E sabirnice - između 90 i 150 MHz
  • Množitelj memorije - 2.0, 2.4, 2.5, 3.0, 3.20, 3.33, 4.0+
  • Latencije memorije - CAS, tRCD, tRP, tRAS, tRRD, tRC, tWR, tWTR, tREF
  • Množitelj procesora
  • Napon procesora - do 1.945 V
  • CPU VTT - 1.2 - 1.2375V
  • Napon memorije - od 1.8 do 3.0V
  • Napon northbridgea - od 1.25V do 2V
  • Napon southbridgea - od 1.5 do 2V

Dakle puno opcija za igranje, solidno visoki naponi, odlične opcije za podešavanje memorije i potraga za maksimalnim FSB-om može početi. Plafon smo udarili na 410MHz, što i niej neki rezultat ali se pokazalo kako ploča nije stabilna u radu pa smo apsolutnu stabilnost postigli na 405MHz.

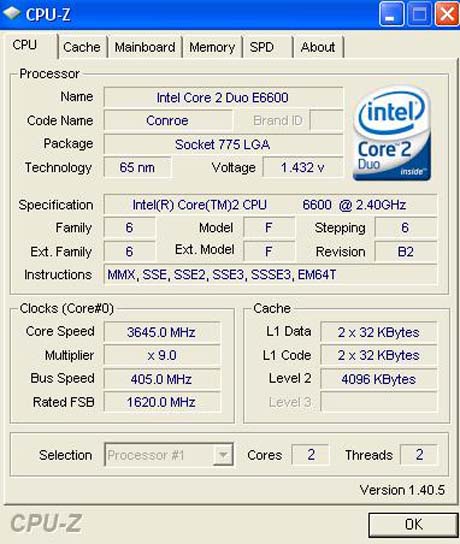

Procesor nam ni u kojem slučaju nije bio limitator, kao ni vrlo dobra Kingmaxova memorija. Maksimalu ploče smo vrlo lako postigli i sa maksimalnim množiteljem ploče pa to izgleda ovako nekako:

Ova brzina nam je ujedno poslužila i kao testna. Memorija je u ovom slučaju zadovoljno kuckala na 1012MHz pri latencijama 5-5-5-18. Zaključak svega je da je ploča prosječan overclocker te za bolje rezultate treba nadoplatiti za PRO verziju koja ima masivnije hlađenje i sve Solid State kondenzatore.



Rezultati testa

Krenimo sa brojkama!

PCMark05
Score
ABIT IP35 @ OC
8371

ABIT IP35
6574


0 20 00 40 00 60 00 80 00 100
00

CPU
ABIT IP35 @ OC
9214

ABIT IP35
6130


0 20 00 40 00 60 00 80 00 100
00

Memory
ABIT IP35 @ OC
7521

ABIT IP35
5387


0 20 00 40 00 60 00 80 00 100
00


Krećemo sa sintetičkim PC Markom koji pokazuje kako točno mjeri takt procesora, za 50% je podigao rezultat procesoru koji je i radio 50% brže od defaultne vrijednosti :)

Everest 2006 MEM test
Read (MB/s)
ABIT IP35 @ OC
8992

ABIT IP35
7463


0 20 00 40 00 60 00 80 00 100
00

Write (MB/s)
ABIT IP35 @ OC
7400

ABIT IP35
4857


0 20 00 40 00 60 00 80 00 100
00

Copy (MB/s)
ABIT IP35 @ OC
7421

ABIT IP35
5468


0 20 00 40 00 60 00 80 00 100
00

Latency (ns)
ABIT IP35 @ OC
54.9

ABIT IP35
64.9


0 2 0 4 0 6 0 8 0 10
0


Na ovom testu nas je najviše iznenadio porast brzine zapisa u memoriju, 50% brže nego na FSB-u 200MHz.

WinRAR 370
Brzina kompresije (kb/s)
ABIT IP35 @ OC
1534

ABIT IP35
1271


0 2 00 4 00 6 00 8 00 10 00 12 00 14 00 16 00 18 00 20
00


Dobitak prilikom overclockanja u WinRAR-u nije impresivan no nije ni za baciti.

Cinebench 10
Render test
ABIT IP35 @ OC
7016

ABIT IP35
4700


0 20 00 40 00 60 00 80 00 100
00


Cinebench voli višejezgrene CPU-e, ali isto tako i brze. Dobitak je vrlo pristojan, gledano u vremenskim jedinicama vrijeme završetka testa je bilo skraćeno sa cca. 3 minute na 2, dakle za 50%.

Photoshop CS2
Vrijeme (s)
ABIT IP35 @ OC
110.717

ABIT IP35
149.421


0 5 0 1 00 15
0


Photoshop također voli brze višejezgrene procesore, overclockingom smo za 30 sekundi ubrzali workload koji dodaje i uklanja niz filtera na 5 tiff slika veličine između 11.3MB do 14.4Mb (rezolucije 2592x1944), nakon čega kreira web foto galeriju sa svih 5 slika.

SuperPI
2M Test (s, manje je bolje)
ABIT IP35 @ OC
34.218

ABIT IP35
49.625


0 1 0 2 0 3 0 4 0 5
0


Super PI uživa u visokom taktu procesora i memorije pa su i dobiveni rezultati u skladu s time. Overclocking se još jednom pokazao kao vrlo isplativ.

X3 Reunion
1280x1024
ABIT IP35 @ OC
102.593

ABIT IP35
80.685


0 2 0 4 0 6 0 8 0 1 00 12
0


Došli smo do grafičkog testa kojeg naša testna konfiguracija sa lakoćom odrađuje. Napominjemo kako su testovi izvršeni pri rezoluciji 1280x1024 sa uključenim 8x AF i 4xAA što se pokazalo kao mačji kašalj za našu 7950 GX2. Dobitak u OC-u je odličan.

Company of Heroes
1280x1024
ABIT IP35 @ OC
116.7

ABIT IP35
99.4


0 2 0 4 0 6 0 8 0 1 00 12
0



Noviji naslov koji sa zakrpom 1.71 donosi izvrsne performanse. I u ovom testu su bili uključeni 8xAF i 4xAA. OC nam donosi cca. 16% povećanje frametarea što je odličan podatak.



Zaključak - Conclusion

Zaključak

Abitica IP35 nas nije oduševila, ali ni pretjerano razočarala. Za cca. 1000kn koliko košta u našim dućanima dobivate solidnog overclockera sa ponešto manjkavim dizajnom i prosječnim bundleom. No, nakon višetjednog rada i torture ni jednom nije popustila i mislimo kako je Abit napravio kvalitetan i dugovječan proizvod. Kao što smo ranije napomenuli BIOS nudi pregršt opcija za overclocking no krajnji rezultat od 405MHz FSB-a spada u prosjek klase. Problem sa dvostrukim paljenjem overclockirane ploče pripisujemo verziji BIOS-a te se nadamo kako će u kasnijim verzijama biti ispravljen. Kao zgodni feature ove ploče navodimo HDMI podršku preko dodatnog bracketa. Ako ste zagriženi OC-er sigurno ćete preskočiti ovu ploču i uzeti PRO model koji po raznim testovima koje smo vidjeli sa lakoćom prelazi 500MHz FSB-a, a ako pak s druge starne pazite na budžet no ipak želite malo OC-ati ova ploča bi mogla biti baš za vas.

Conclusion in English

Abit IP35 board has not thrilled, neither disappointed us. For circa 1000kn, you get a fair overclocker with somewhat lousy design and an average bundle. But, after weeks of usage and torture the board has not shown any signs of instability, and it’s our opinion that Abit has done a good job in building a quality and long life product. As we mentioned earlier, BIOS offers us a lot of options for overclocking to play with but the end result of 405MHz FSB is just an average one. Problem with double reboot we detected will probably be fixed with some new BIOS revision. Cool feature of this board is the HDMI capability through additional bracket. If you are a hard core overclocker you'll definitely pass this board and go for a PRO model which easily exceeds 500MHz. But if you have to take your budget in mind and still want to overclock a bit, this board might be a good choice.
