Alphacool Eisblock XPX Aurora Pro & Edge recenzija

Uvod

Danas su pred nama dva AlphaCoolova vodena bloka za procesore koji su predstavljeni još prošle godine - Eisblock XPX Aurora Pro Plexi Digital RGB i Eisblock XPX Aurora Edge Plexi Digital RGB. Oba su bloka namijenjena DYI tržištu, tj. open loop sistemima. Stigle su nam Black verzije, a uz njih smo dobili i Apex VPP pumpu te ostale dijelove potrebne kako bi se sve spojilo u cjelinu. AlphaCool je dobro poznata njemačka tvrtka čijih smo nekoliko proizvoda testirali posljednjih godina. Sve što smo do sada testirali su bili gotovi AIO hladnjaci, te nešto opreme za open loop sisteme. Sada ovo posljednje nadograđujemo dalje i testiramo dva vodena bloka koji spadaju u Eisblock Aurora porodicu proizvoda. Osim dva bloka, poslali su nam i Apex VPP pumpu, nešto crnih cijevi, obujmica, Tec Protect prozirnu tekućinu i Apex termalnu pastu. Kao što vidite, ovdje fali stvari za potpuno slaganje open loop sustava, a za to smo koristili neke ranije testirane proizvode kao što su Core 200 Aurora rezervoar, konektore, spojnice, L-konektore itd. I na kraju, falio nam je radijator, a ljepota AlphaCoolovih proizvoda je što se svi mogu iskoristiti za sve pa smo radijator posudili od AIO kita kojeg smo ranije testirali - Eisbaer Aurora LT360. Termalna pasta ima s toplinsku vodljivost od 17 W/mk. Električno nevodljiva toplinska pasta posebno je prikladna za visoke kontaktne pritiske, ali se još uvijek može savršeno stisnuti zbog visokog stupnja viskoznosti.

Eisblock XPX Aurora Edge Plexi Digital RGB



Eisblock vodeni blokovi za procesor su prisutni već duže vremena na tržištu, a Alphacool ih je prošle godine osvježio dodavši im Aurora naziv u ime, tj. ugradivši im RGB LED-ice kako bi pratili moderne trendove. Edge je razvijen za potrebe hlađenja modernih desktop procesora srednjeg i višeg tržišnog razreda s većim brojem jezgri te ima dimenzije baze 34 x 32 milimetra. Kompatibilan je s Intel LGA115x/1200/1700 i 2066 socketima, te AMD-ovim AM2+/3+/4/4 i FM1/2+. Sve što je potrebno za instalaciju se nalazi u kutiji uz hladnjak, a tu su i slikovne upute te knjižica u kojoj su prikazane sve varijante ovoga rashladnog bloka  - Acryl Black Edge, Acryl Chrome Edge, zatim non-Edge verzije itd.

Kućište ovoga rashladnog bloka je napravljeno od mjedi (mesing) s plastičnim umetkom, nama je došao u potpuno crnoj izvedbi. Dimenzije bloka su 70 x 70 x 32,5 milimetara, a unutarnja je struktura izvedena uz pomoć posebne tehnike injektiranja koju je razvio sam Alphacool. Tzv. ramp system se nalazi ispred ploča s mlaznicom i osigurava ravnomjeran protok vode unutar hladnjaka. Voda se kontrolirano protiskuje kroz ploču mlaznice i ravnomjerno raspoređuje po dnu hladnjaka. Samo dno radijatora ima 81 rebro za hlađenje sa strukturom rebra od samo 0,2 mm po rebru. Tako je stvorena najveća moguća površina u raspoloživom prostoru kako bi se toplina CPU-a što brže odvela u vodu.

Kao što smo napisali dimenzije baze, tj. dodirne točke s IHS-om procesora su 34 x 32 milimetra što je dovoljno za sve desktop procesore današnjice. Baza je napravljena od poniklanog bakra i vrlo je glatke površine. Blok je testiran do pritiska od 0,8 bara, ima dva G1/4-inčna navoja i mase je 680 grama. Na vrhu bloka ispod Alphacoolovog logoa nalaze se dvije ARGB LED-ice koje osvjetljuju sam logo, a spajaju se preko 3-pinskog JST konektora koji se onda spaja na adapter ili pak na ostale takve konektore koje imaju i Alphacoolovi ventilatori primjerice. Na bloku se nalazi i muški i ženski JST konektor. Edge vodeni blok u ovoj crnoj izvedbi od mjedi se na Alphacoolovom shopu prodaje po cijeni od 109,98 €.

Eisblock XPX Aurora Pro Plexi Digital RGB

Pro verzija Aurora vodenog bloka za procesor dolazi u istoj kutiji kao i Edge verzija, no sadržaj pakiranja je nešto drugačiji. I dalje su tu kitovi za montažu no ovaj put su dodani i oni za HEDT sustave, tj. najmoćnije desktop procesore. Tako osim Intel LGA115x/1200/1700 i 2066 socketa, te AMD-ovih AM2+/3+/4/4 i FM1/2+ socketa kao kod Edge verzije, ovaj blok podržava i LGA 3467 (Skylake-SP, Cascade Lake-SP/AP i Cascade Lake-W procesori) i 4189 sockete s Intel strane, te TR4/TRX40/sWRX8 i SP3 sockete s AMD strane. To je omogućeno zbog povećane baze koja na Pro verziji mjeri 42 x 58,6 milimetara.

Kućište ovoga rashladnog bloka je kao i kod Edge varijante napravljeno od mjedi s plastičnim umetkom na vrhu, a kao i Edge je došao u potpuno crnoj izvedbi. Postoje i druge izvedbe kao što su Acryl Chrome, Acryl Black,  i Light Acryl, Full Brass Chrome i 1U varijanta. Dimenzije bloka su 76 x 63,5 x 31 milimetar i mase je 707 grama. Na vrhu se nalazi osvijetljeni Alphacool logo kao i kod Edge verzije, a tu su i dva standardna G1/4-inčna navoja s jasno označenim In i Out natpisima.

Kao što smo ranije napisali, baza hladnjaka je optimizirana za velike procesorske jezgre. Dimenzije su joj 42 x 58,6 mm, a s unutarnje strane broji  147 rashladnih rebara, pa je tako područje hlađenja značajno povećano. Cijela baza hladnjaka je naravno od poniklanog bakra koji nudi visoku toplinsku provodljivost, a niklanje omogućava gotovo zrcalnu površinu za bolji kontakt.

Na gornjoj slici vidimo razliku između Pro i Edge varijante, pa je jasnije zašto je Pro namijenjena velikim HEDT procesorima kao što su Xeoni i Threadripperi. Kao što smo napisali unutarnji dio ima 147 rashladnih rebara, a primjerice Alphacool XPX Aurora Eisblock ima 81 rebro za hlađenje kako bi u potpunosti pokrila jezgru procesora "normalnog" procesora. Oba hladnjaka koriste isti tip rebara debljine 0,2 mm. Pro verzija XPX Aurora vodenog bloka u ovoj izvedbi od mjedi se prodaje po cijeni od 129,98 €.

Apex VPP pumpa



Apex VPP je vodena pumpa kompatibilna s većinom D5/VPP rezervoara. Dolazi u malenoj kartonskoj kutiji, smještena dodatno u plastičnu vrećicu s mjehurićima zraka i tako vrlo dobro zaštićena. Uz nju kupac će dobiti i upute za instalaciju i korištenje.

VPP pumpa koristi keramičku osovinu, a namotaji motora su smješteni s vanjske strane. Pumpa je tako stabilnija, radi s puno manje vibracija, a i potrošnja energije je prepolovljena u odnosu na ranija rješenja. Dimenzija je 65 x 65 x 41 milimetar, a kućište je napravljeno od aluminija. Napaja se uz pomoć SATA Power konektora, a kontrola brzine je uz pomoć 4-pinskog PWM konektora. Dužina oba kabela je 48 centimetara, a potrošnja je 14 W.

Brzina vrtnje je od 2.500 do 4.500 okretaja u minuti, a maksimalni protok zraka je 340 litara u minuti. Masa cijele pumpe je 276 grama. Mi smo ju montirali na Core 200 Aurora rezervoar, što je zapravo vrlo jednostavan proces i samo treba paziti da je sve dobro zabrtvljeno. Općenito, Alphacool sve procedure instalacije svojih proizvoda jako dobro objasni i slikovno i pisanim uputama pa nema brige da bi nešto mogli napraviti krivo. Cijena Apex VPP pumpe na Alphacoolovom shopu je 66 €.

Ostali dijelovi



Uz blokove i termalnu pastu su nam poslali i još jedan set kompresijskih obujnica i crnih cijevi. HF kompresijske obujmice dolaze u pakiranju od šest komada, a pogodne su za TPV cijevi od 12,7 milimetara vanjskog, i 7,6 milimetara unutarnjeg promjera. Obujmice su napravljene od najlona i vrlo su lagane. Navoj je jasno G1/4-inča, dužine su 28 milimetara i promjera 20,5 milimetara. AlphaTube TPV crna cijev dolazi pakirana u dužini od 3,3 metra što je i 10 stopa i smještena je u kartonsku kutiju. Cijevi su meke, napravljene od TPV-a, ili termoplastičnog vulkanizata, koji je otporniji na kiseline i lužine od PVC-a. Također, izdržava i puno više temperature – do 155°C, što će spriječiti i uvijanje te smanjenje protoka vode kao kod PVC-a. Podržava i vrlo niske temperature od -50°C, a tvrdoća cijevi se kreće od 35 Shore-A do 50 Shore-D. Cijevi su lake za rezanje, a i dovoljno meke za provlačenje. Naravno, znaju stvarati i napetost pa treba paziti prilikom slaganja.

Instalacija

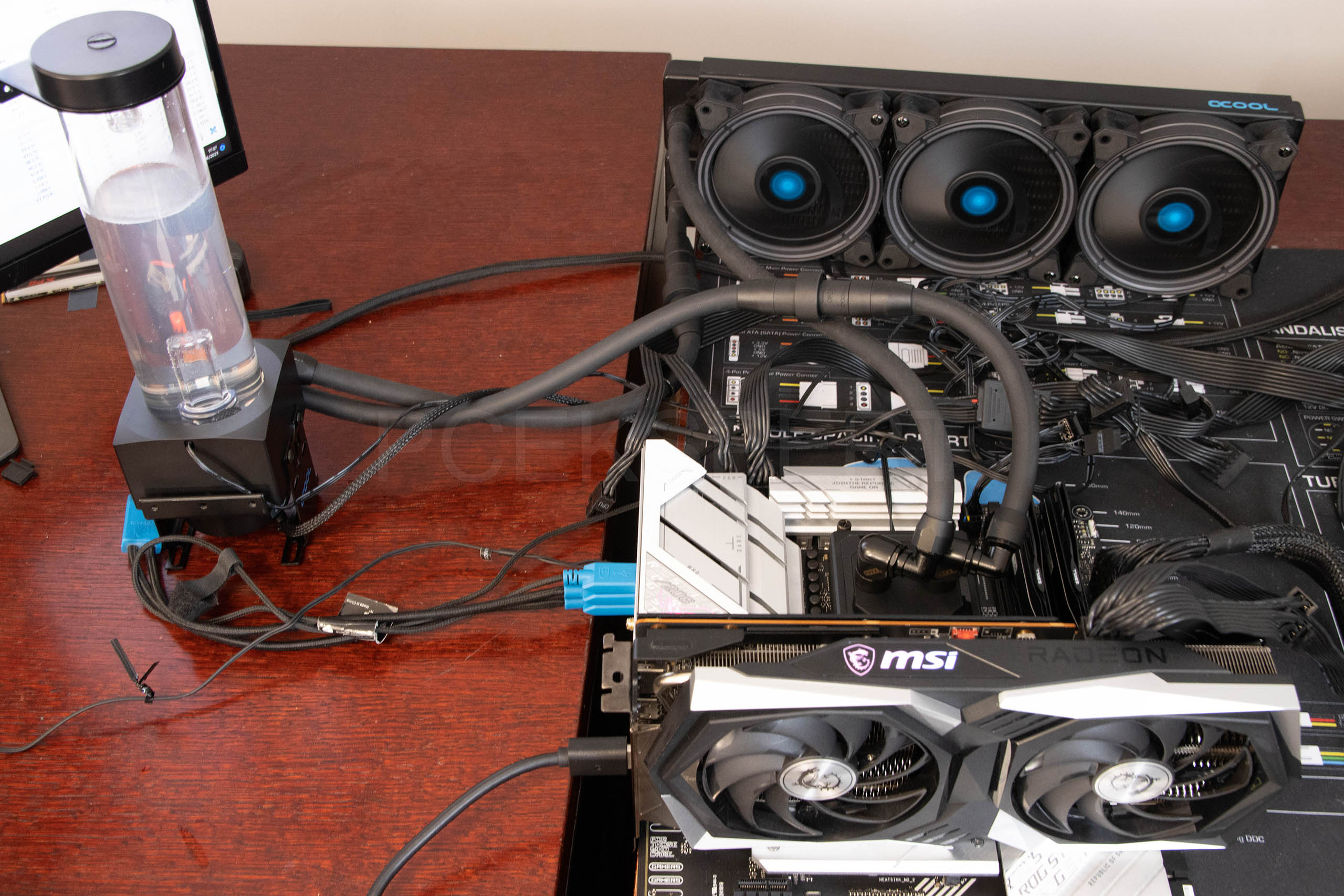

Kao što smo i u uvodu spomenuli sve dijelove za sklapanje jednog open loop sistema vodenog hlađenja smo imali od ranije, s tim da smo radijator i ventilatore iskoristili od AIO sustava Eisbaer Aurora LT360. Taj je susta jednostavno rastaviti i radijator iskoristili za open loop hlađenje.



Na Edge blok smo postavili L-konektore i na njih postavili kutni kompresijski 90° HF fitting na koji smo onda postavili cijevi. Instalacija na AM5 socket je vrlo jednostavna. Potrebno je na blok postaviti nosače, i pričvrstiti ih vijcima na kojima su odstojnici i opruge.

Jednom kada je sve složeno, u rezervoar dolijevamo TEC Protect 2 tekućinu za hlađenje i provjeravamo ima li igdje loših spojeva i propuštanja vode. Kada smo utvrdili da propuštanja vode nema možemo krenuti s testovima.

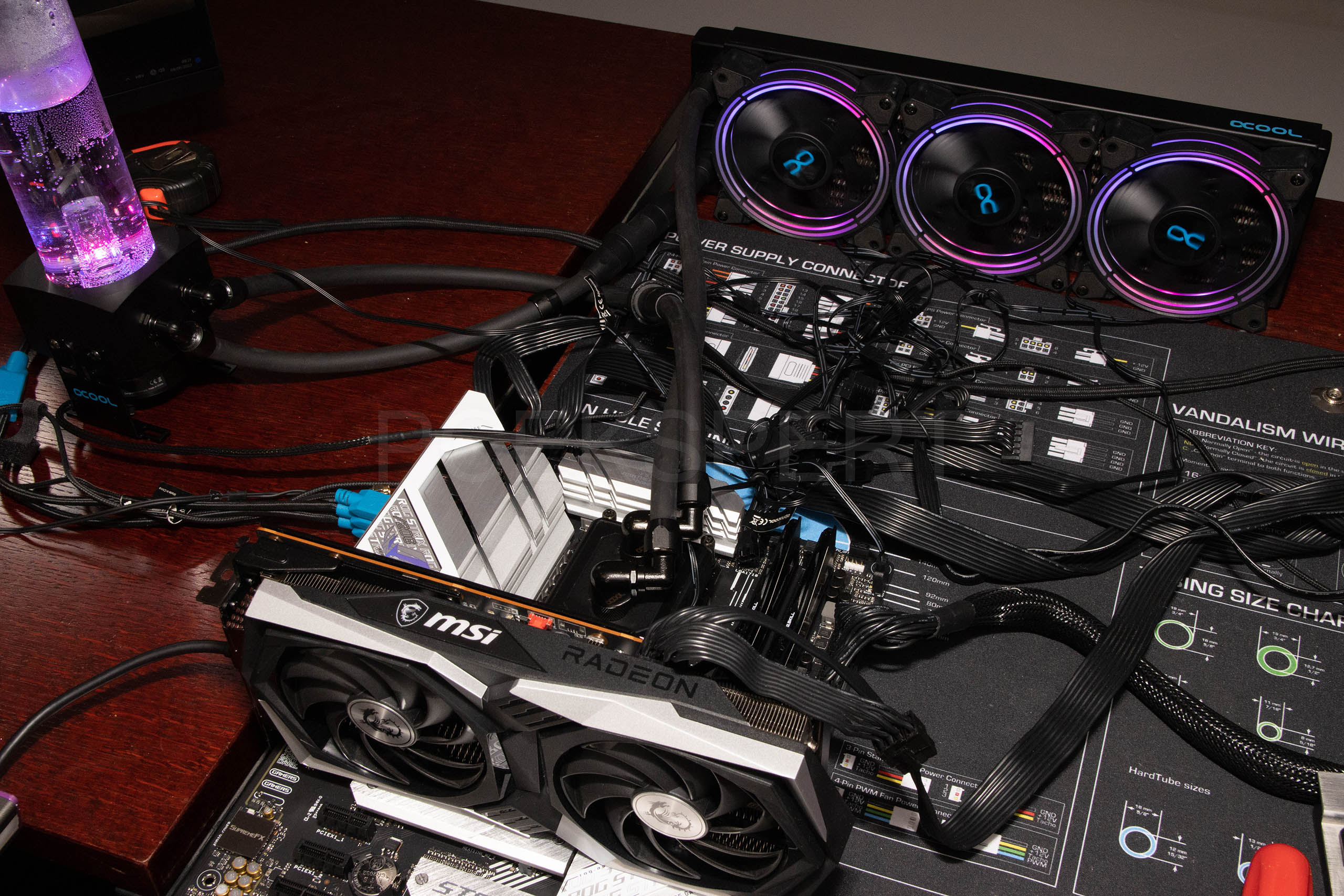

U rezervoar dolijemo tekućine po potrebi, kako ga pumpa povuče u radijator, cijevi i vodeni blok. Pumpa je u radu zadovoljavajuće tiha i mirna, a ono što ju nadglasava su bučni ventilatori. Kao što vidimo, rezervoar, pumpa i ventilatori čine cjelinu osvjetljenja i sve izgleda vrlo zanimljivo.

Isto kao i kod Edgea, i Pro smo samo ubacili u sustav i napravili testove i s njim. To je moćniji hladnjak no testirali smo ga s istim procesorom, Ryzenom 7 7700X, gdje on ni nema priliku pokazati svoje prave kvalitete i veći toplinski kapacitet koji zasigurno ima.



Ako ovaj blok montirate na AM5 ploču, nikako ne treba slijediti upute za instalaciju na AM4 jer to neće završiti dobro. Naime, za AM4 se koriste matice s donje strane kako bi se fiksirali vijci na nosačima, a to na AM5 automatski znači da blok neće nalijegati kako treba na IHS procesora.

Čim skinemo matice s donje strane i blok montiramo kako montiramo i Edge nalijeganje je bolje i blok radi kako treba. Kao što smo već napisali, njegova velika površina je zapravo namijenjena HEDT procesorima i na njima će dati najbolje performanse. Kod ovih s manjom površinom je i Edge sasvim adekvatan.

Naš se testni sustav sastojao od Asusove ROG Strix B650-A Gaming WiFi matične ploče i Ryzena 7 7700X. Do sada smo testirali hladnjake na toj platformi pa smo i sada nastavili kako bi otprilike dobili uvid u performanse blokova koje smo onda usporedili s nekim od AIO rješenja, uključujući i ona Alphacoolova. Procesor smo opteretili Cinebenchovim R23 nT testom u trajanju od 30 minuta, a temperature smo pratili uz pomoć HWinfo64 aplikacije.

Zagrijavanje i buka

AMD Ryzen 7 7700X @ Stock Cinebench R23 nT loop [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryujin III 360 ARGB,Endorfy Navis F360,Alphacool Eisblock XPX Aurora Edge,ID-Cooling Frostflow 240 X.,Alphacool Eisbaer Aurora LT360 HPE,Noctua NH-L9a-AM5,Alphacool Eisblock XPX Aurora Pro,DeepCool AK500,ID-Cooling SE-224-XTS ARGB,ID-Cooling SE-225-XT Basic,CoolerMaster ML240L Core ARGB,DeepCool AS500 Plus" values="92.5,94.9,95.8,96.3,96.6,96.8,97.1,97.1,97.5,97.6,98.5,98.5" colors="blue,blue,orange,blue,blue,blue,red,blue,blue,blue,blue,blue" height="700" min="0"] Temperature modernih procesora su kao što znamo visoke jer ih ploče tjeraju do maksimuma (slično kao kod laptopa), pa na ovaj rezultat ne treba ni obraćati pažnju previše. Ovdje je Edge malo uspješniji od Pro modela, no kod oba je zadržavanje taktova kod procesora jednako. Idemo vidjeti kakva će situacija biti s performansama.

Performanse

[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Alphacool Eisblock XPX Aurora Edge,Alphacool Eisblock XPX Aurora Pro,CoolerMaster ML240L Core ARGB,ID-Cooling SE-224-XTS ARGB,ID-Cooling SE-225-XT Basic,Endorfy Navis F360,Alphacool Eisbaer Aurora LT360 HPE,ID-Cooling Frostflow 240 XT,DeepCool AK500,Noctua NH-L9a-AM5,DeepCool AS500 Plus" values="9157,9100,9090,9070,9065,9061,9058,9011,8970,8818,8698" colors="orange,red,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="700"] [ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Alphacool Eisblock XPX Aurora Edge,Asus ROG Ryujin III 360 ARGB,Endorfy Navis F360,Alphacool Eisblock XPX Aurora Pro,Alphacool Eisbaer Aurora LT360 HPE,ID-Cooling SE-225-XT Basic,ID-Cooling SE-224-XTS ARGB,ID-Cooling Frostflow 240 XT,CoolerMaster ML240L Core ARGB,DeepCool AK500,Noctua NH-L9a-AM5,DeepCool AS500 Plus" values="19612,19598,19517,19472,19459,19437,19342,19325,19275,18944,18755,18649" colors="orange,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="700"] [ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Endorfy Navis F360,ID-Cooling Frostflow 240 XT,ID-Cooling SE-225-XT Basic,Alphacool Eisblock XPX Aurora Edge,DeepCool AK500,Asus ROG Ryujin III 360 ARGB,ID-Cooling SE-224-XTS ARGB,DeepCool AS500 Plus,Alphacool Eisbaer Aurora LT360 HPE,Alphacool Eisblock XPX Aurora Pro,CoolerMaster ML240L Core ARGB,Noctua NH-L9a-AM5" values="1979,1979,1967,1966,1965,1963,1958,1957,1951,1945,1902,1808" colors="blue,blue,blue,orange,blue,blue,blue,blue,blue,red,blue,blue" height="700"] [ichart headers="ID, Time (s)" title="Corona 1.3 Benchmark (sekunde, manje je bolje)" labels="Alphacool Eisbaer Aurora LT360 HPE,Alphacool Eisblock XPX Aurora Edge,Alphacool Eisblock XPX Aurora Pro,Asus ROG Ryujin III 360 ARGB,CoolerMaster ML240L Core ARGB,Endorfy Navis F360,ID-Cooling Frostflow 240 XT,ID-Cooling SE-224-XTS ARGB,ID-Cooling SE-225-XT Basic,DeepCool AK500,DeepCool AS500 Plus,Noctua NH-L9a-AM5" values="71,71,71,71,71,72,72,72,72,73,73,75" colors="blue,orange,red,blue,blue,blue,blue,blue,blue,blue,blue" height="700"] [ichart headers="ID, CPU (average fps)" title="Handbrake" htitle="4K H.264 mkv to mp4 (average fps)" labels="Endorfy Navis F360,Alphacool Eisblock XPX Aurora Edge,Alphacool Eisblock XPX Aurora Pro,Asus ROG Ryujin III 360 ARGB,CoolerMaster ML240L Core ARGB,DeepCool AS500 Plus,ID-Cooling SE-225-XT Basic,ID-Cooling Frostflow 240 XT,Alphacool Eisbaer Aurora LT360 HPE,ID-Cooling SE-224-XTS ARGB,DeepCool AK500,Noctua NH-L9a-AM5" values="65.24,65.05,64.95,64.89,64.56,64.5,64.41,64.3,64.21,64.07,63.58,62.092" colors="blue,orange,red,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="700"] [ichart headers="ID, Score (ksamples)" title="V-Ray Benchmark 4.10.03 (ksamples)" labels="Alphacool Eisblock XPX Aurora Edge,Asus ROG Ryujin III 360 ARGB,Endorfy Navis F360,Alphacool Eisblock XPX Aurora Pro,CoolerMaster ML240L Core ARGB,ID-Cooling SE-225-XT Basic,ID-Cooling Frostflow 240 XT,Alphacool Eisbaer Aurora LT360 HPE,ID-Cooling SE-224-XTS ARGB,DeepCool AS500 Plus,DeepCool AK500,Noctua NH-L9a-AM5" values="22460,22451,22417,22399,22392,22159,22150,22117,21834,21818,21559,21251" colors="orange,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue" height="700"] Performanse 7700X procesora s Edge hladnjakom su izvrsne i to je dokaz da je on zapravo idealan za ovaj segment. Pro ima puno veće kapacitete, ali za to iskoristiti treba i puno jači procesor. S manjim se procesorom mrvicu slabije snašao, premda performanse nisu ni malo loše. Jednostavno je namijenjen HEDT segmentu i tu će biti puno bolji.

Alphacool je i ovim proizvodima dokazao kako s pravom imaju povjerenje kupaca i kako su iznimno jak igrač na području hlađenja. Proizvodi su kvalitetno i pedantno napravljeni, od odličnih materijala, a i performanse su vrlo visoke. OK, XPX Aurora Edge je malo primjereniji za desktop procesore srednje i više klase, dok je Pro ipak namijenjen HEDT segmentu tržišta. Njegova velika površina baze jednostavno neće biti u potpunosti iskorištena kod slabijih procesora. Apex VPP pumpa je odlična, nije pre bučna a vibracije su minimalne. Sklapanje svega je vrlo jednostavno, pa ni početnike ne treba biti strah. Cijevi, spojnice i obujmice su odlične kvalitete, a i Apex pasta je svakako dorasla zadatku. Sve što smo do sada imali prilike isprobati od Alphacoola je uvijek bilo na istoj visokoj razini, a cijene su im konkurentne. Stoga samo možemo zaključiti da bi vam Alphacool trebao biti prvi izbor ako gradite open loop sisteme vodenih hlađenja.
