AMD A10-7860K & MSI A68HI test

AMD nam je na test u kompletu poslao svoj novi APU - A10-7860K i pripadajuću mu MSI-evu A68HI matičnu ploču. Novi A10 APU donosi četiri CPU jezgre (dva modula) i punu R7 grafiku sa 512 shadera ali je TDP snižen sa 95 na 65 W pa će i potrošnja biti nešto niža. Uz to, APU dolazi i s novim hladnjakom koji bi trebao biti tih i učinkovit. A68HI ploča je logičan izbor za ovakav APU jer omogućuje slaganje vrlo malenih eSports računala, a opet donosi sasvim solidnu razinu opreme. U opisu ćemo najprije krenuti od novog APU-a čija je najzanimljivija odlika smanjeni TDP te naravno novo termalno rješenje, tj. novi hladnjak. APU spada u Black Edition seriju što je i naglašeno onim K sufiksom (otključani množitelj), pa je i pakiranje u skladu s do sada viđenim dizajnom iz te serije.

Sam je APU identične konfiguracije kao i jači A10 modeli, no spuštanjem je osnovnog i Turbo takta AMD uspio "uštedjeti" 30 W na TDP-u. Ostaje samo za vidjeti kako će se ovo odraziti na ukupnu potrošnju sistema. A10-7860K je dakle punokrvni Godavari što znači kako ima dva CPU modula, odnosno četiri x86 jezgre koje dijele resurse. Osnovni mu je takt 3.6 GHz (kao i kod A8-7670K), a Turbo je okruglih 4.0 GHz u slučaju kada su opterećene samo dvije x86 jezgre. To znači kako ćemo u testovima koji opterećuju sve četiri jezgre najčešće vidjeti brzinu od 3.8 GHz. Radni napon pri tome varira no najčešće se kreće oko 1.175 V. Cache arhitektura je ista kao kod ostatka serije što znači kako je ukupno 2x 2MB L2 memorije.

Osim x86 jezgri, APU naravno ima i integriranu R7 grafiku koja je u ovom slučaju u punoj izvedbi sa 512 shadera, a radni je takt 754 MHz što je niže nego kod jačih 7870K i 7890K APU-a. Memorijski kontroler službeno podržava DDR3 memoriju brzine 2133 MHz, no bez problema će raditi i s bržom. Procesor nasjeda na FM2+ socket sa svojih 906 pinova vidljivih na gornjoj slici.

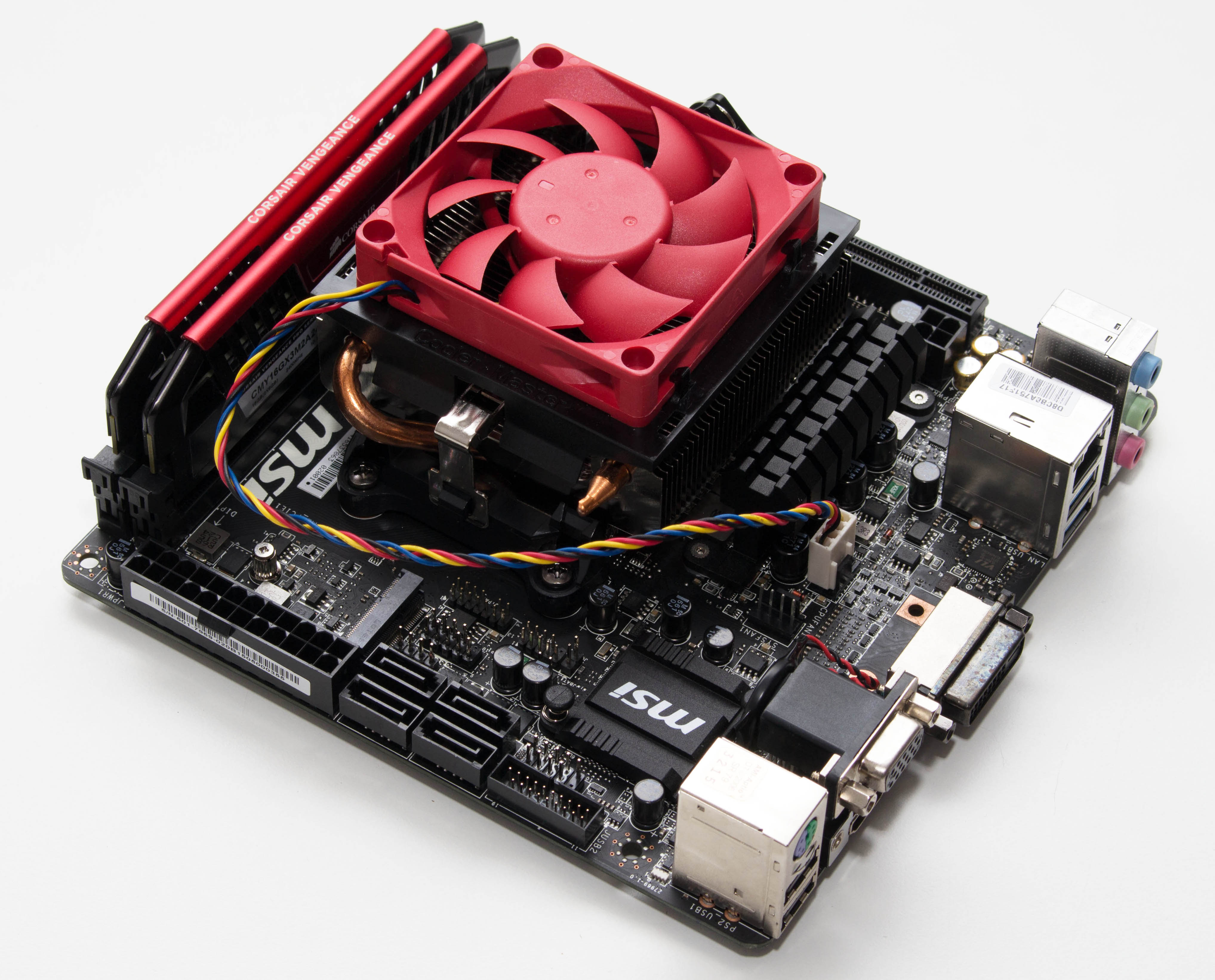

S lansiranjem novog Wraith hladnjaka, AMD je unaprijedio i osnovni hladnjak koji je dolazio s APU-ima i slabijim CPU-ima. Novo je termalno rješenje kapaciteta hlađenja 95 W što znači kako će se bez problema nositi sa 65 W APU-om. Riječ je o hladnjaku aluminijske konstrukcije s dvije bakrene toplovodne cijevi, dok se na vrhu nalazi zadovoljavajuće tihi 80 mm ventilator. U radu je ovakvo rješenje vrlo tiho, izmjerili smo maksimalnih 42 dB, i prava je mjera za ovakav APU. Bez problema je držao i overclockirani APU na 4.2 GHz i bez povećanja buke.

Za ovaj test mo koristili MSI-evu malenu Mini ITX A68HI ploču koja podržava sve APU-e i CPU-e s FM2+ podnožjem i koja se u ovome testu pokazala vrlo dobrom. Detaljnije o  samoj ploči na sljedećoj stranici.

MSI u svojoj FM2+ ponudi ima četiri Mini ITX ploče - A88XI AC V2, A88XI AC, A68HI AC i ovu A68HI. Sve ih krasi dobra kvaliteta gradnje (Military Class 4, EDS i EMI  zaštite te zaštita od vlage i visoke temperature), a za ovako malene ploče solidno su i opremljene. Pakiranje ploče je u skladu s njenim malenim dimenzijama, a na kutiji možemo naći sve relevantne informacije.

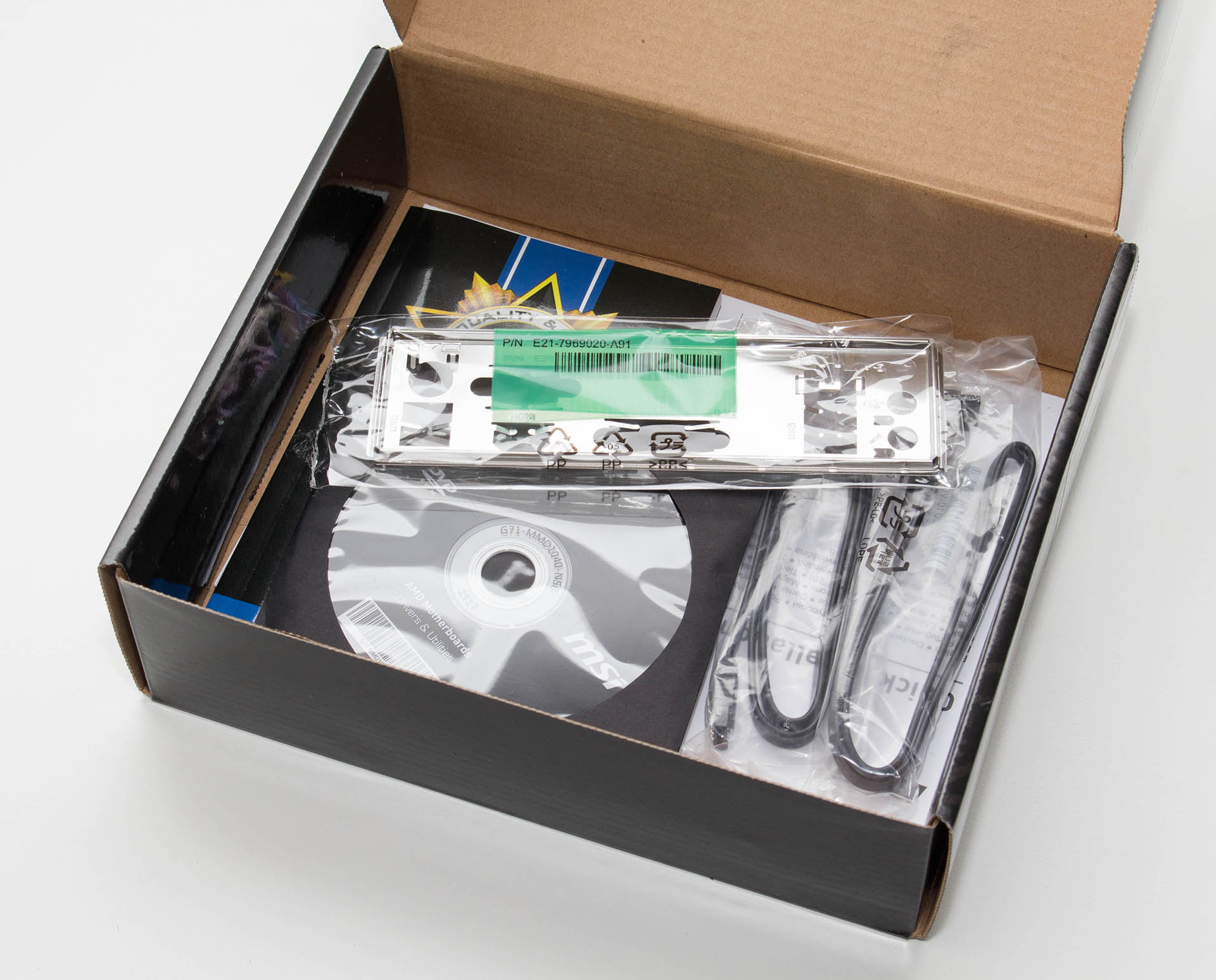

S obzirom da je riječ o ploči iz jeftinijeg segmenta tržišta i bundle je u skladu s tim. Uz ploču se u kutiji nalazi medij s upravljačkim programima i pratećim aplikacijama, I/O zaštita, dva SATA kabela i podeblja knjižica s uputstvima.

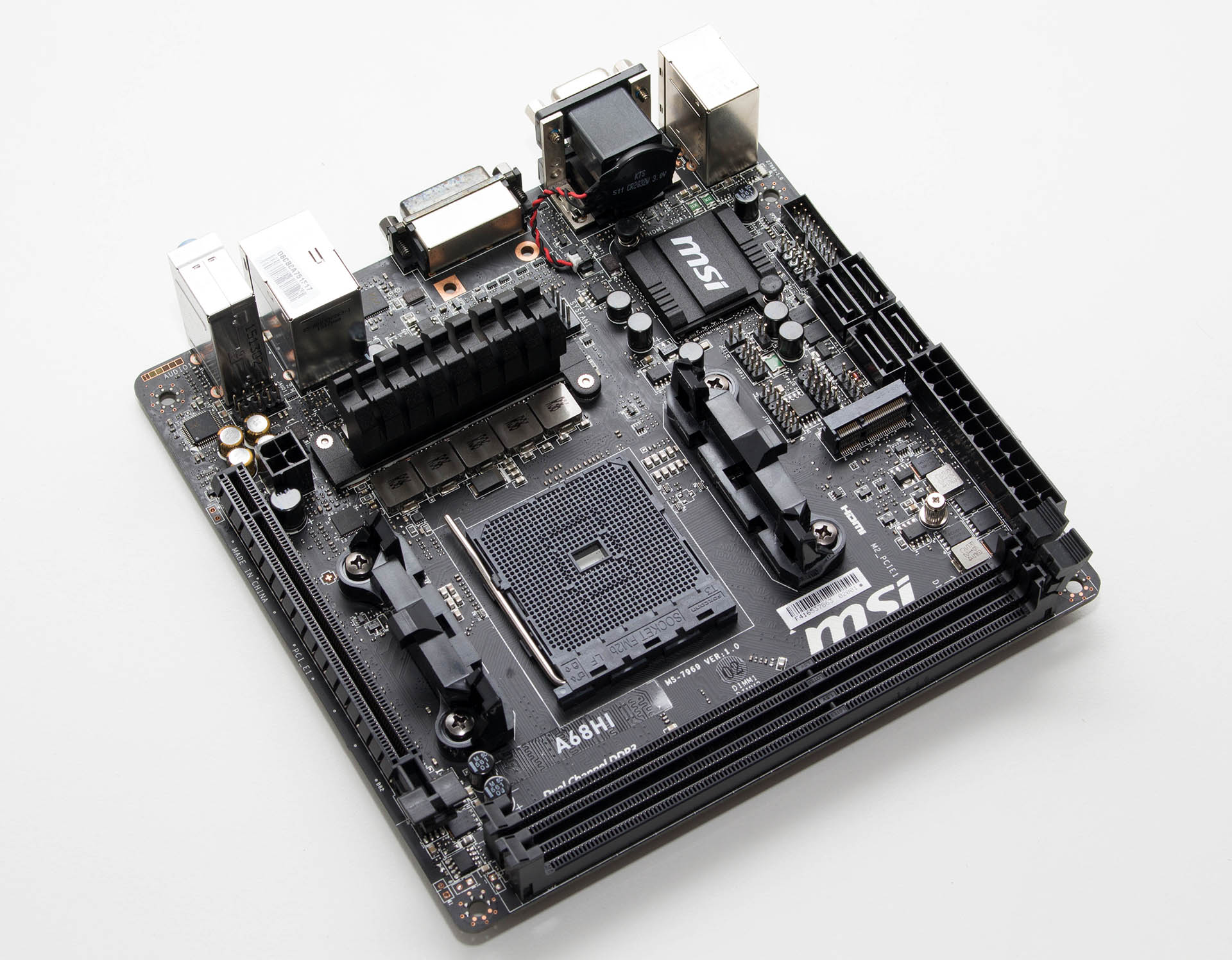

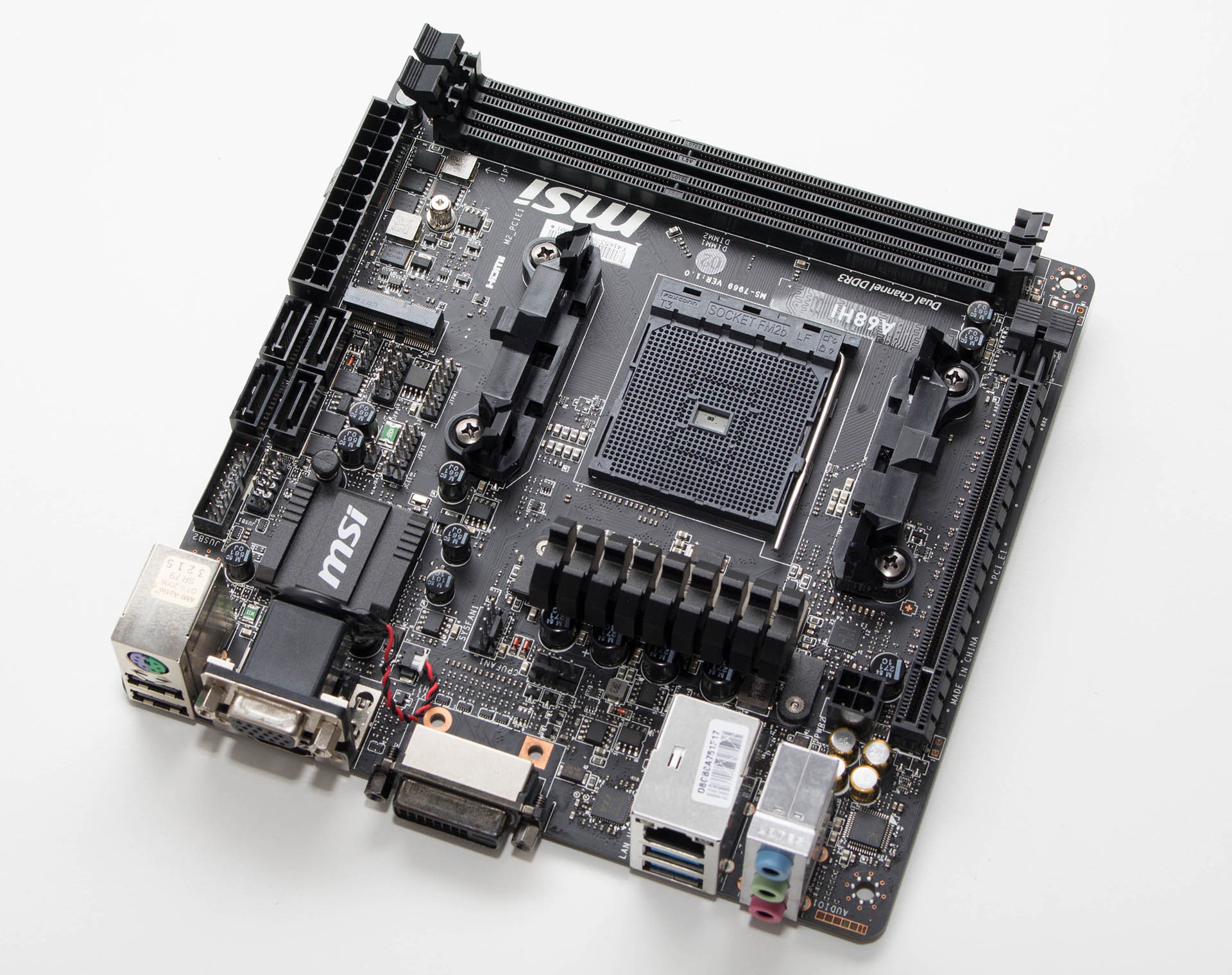

A86HI ploča je dimenzija 17 x 17 cm, što i nije čudo jer spada u Mini ITX segment, a na prvi pogled je i vrlo dobro posložena i ne djeluje pretrpano. Jedine nelogičnosti su smještaj četveropinskog 12V konektora koji je na donjem dijelu ploče, te smještaj front panel headera koji je pomaknut malo u unutrašnjost i to na gornjoj strani ploče. Centralni dio ploče zauzima FM2+ socket i mehanizam, oko kojeg su smješteni nosači za hladnjake te relativno jednostavna četverofazna VRM jedinica s malenim aluminijskim hladnjakom. Hladnjak svoj posao odrađuje solidno, a pregrijava se tek kada krenemo s overclockingom. Hladnjak na A68H čipsetu je još manji i zna se zagrijati tijekom rada. Vrlo zanimljivi element na ploči je i PCIe 3.0 x16 slot za grafičke kartice što znači kako možemo ugraditi i moćnije kartice tipa R9 Fury Nano koja je u gabaritima ove ploče (po dužini barem). Uz to, moguće je i Dual Graphics opcijom uz pomoć R7 grafičkih kartica povećati performanse integrirane grafike. Ploča podržava DDR3 memoriju brzine do 2133 MHz (radila je uspješno i s našom 2400 MHz memorijom) maksimalnog kapaciteta 32 GB u dvokanalnom režimu rada.

Od opcija za proširenja tu imamo i jedan M.2 slot koji podržava uređaje dužine do 30 mm (WiFi i Bluetooth moduli). Za zvuk je zadužen Realtekov ALC887 osamkanalni CODEC, a za mrežnu se povezivost brine Realtekov RTL8111G Gigabit LAN kontroler. Tu su i četiri SATA 6 Gbps porta vertikalne orijentacije, jedan interni USB 3.0 konektor te jedan interni USB 2.0 konektor. Ploča ima i dva četveropinska konektora za ventilatore. Zanimljiv je i smještaj baterije koja je zalijepljena za nosač video izlaza na stražnjem I/O panelu.

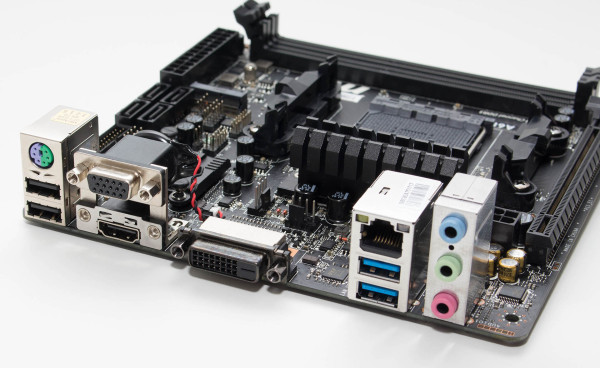

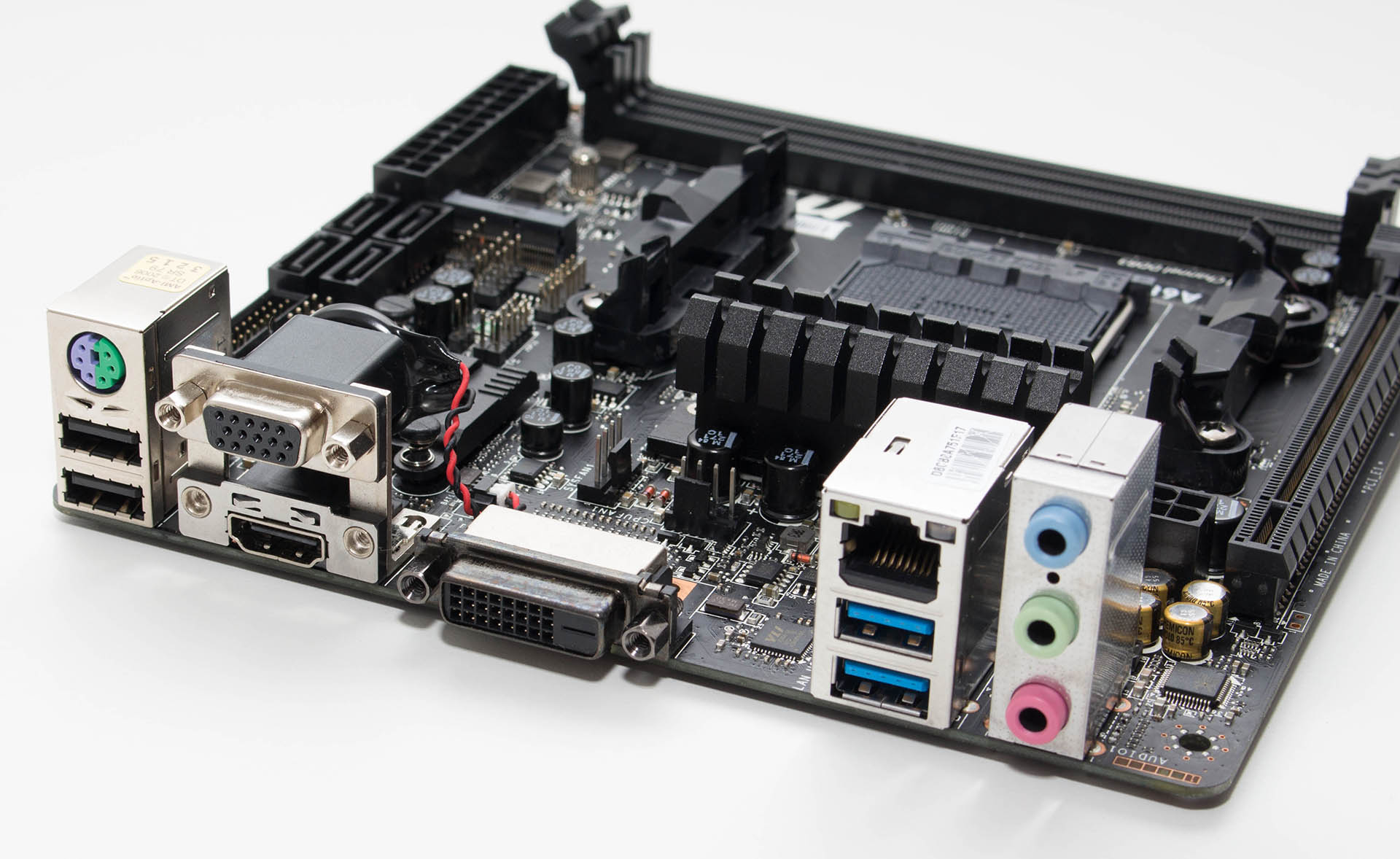

Stražnji se I/O panel sastoji od klasičnog PS/2 porta, dva USB 2.0 i dva USB 3.0 konektora (VLI VL806 kontroler), zatim RJ45 utičnice, tri audio utičnice te tri video izlaza - VGA, DVI i HDMI.

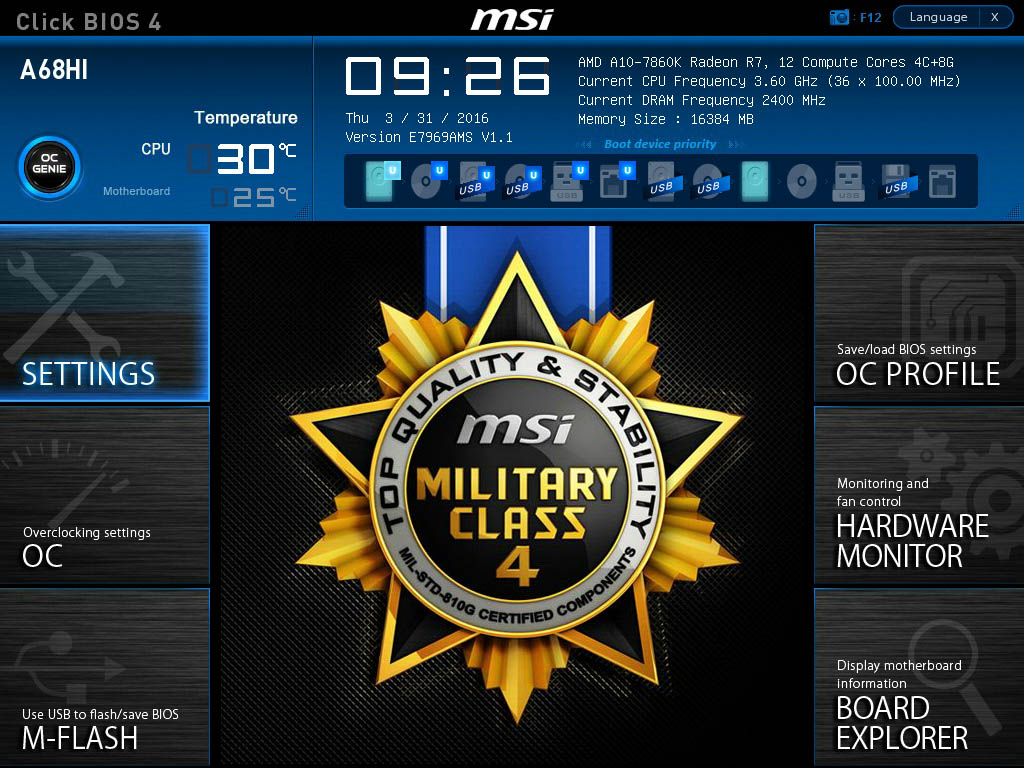

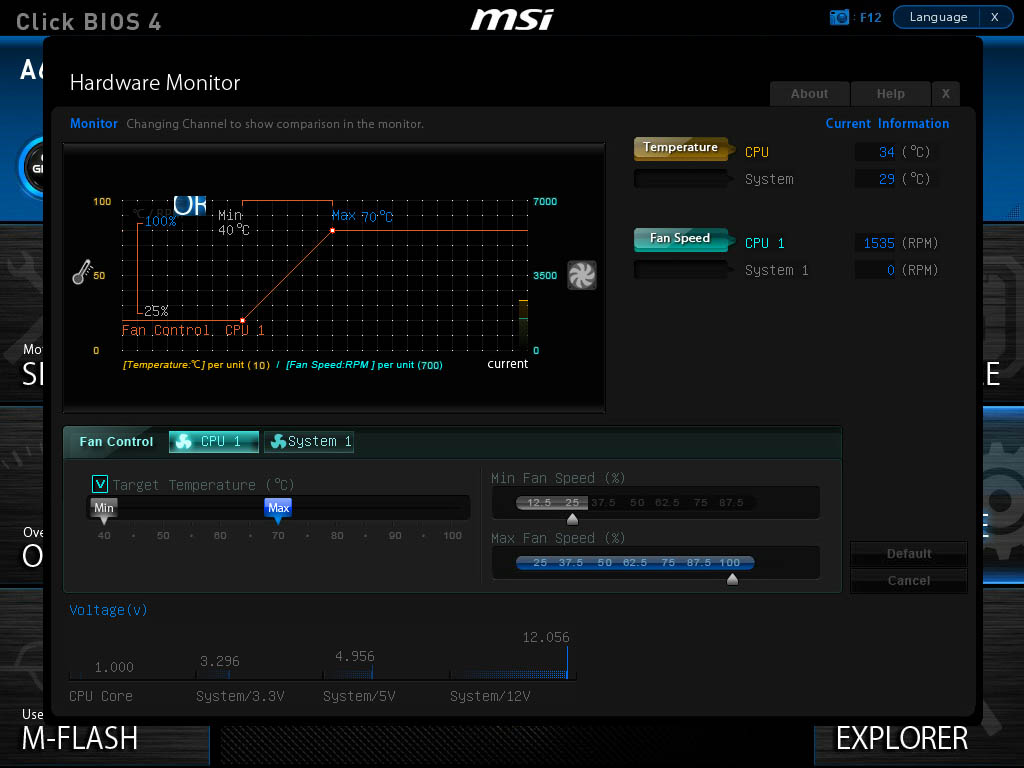

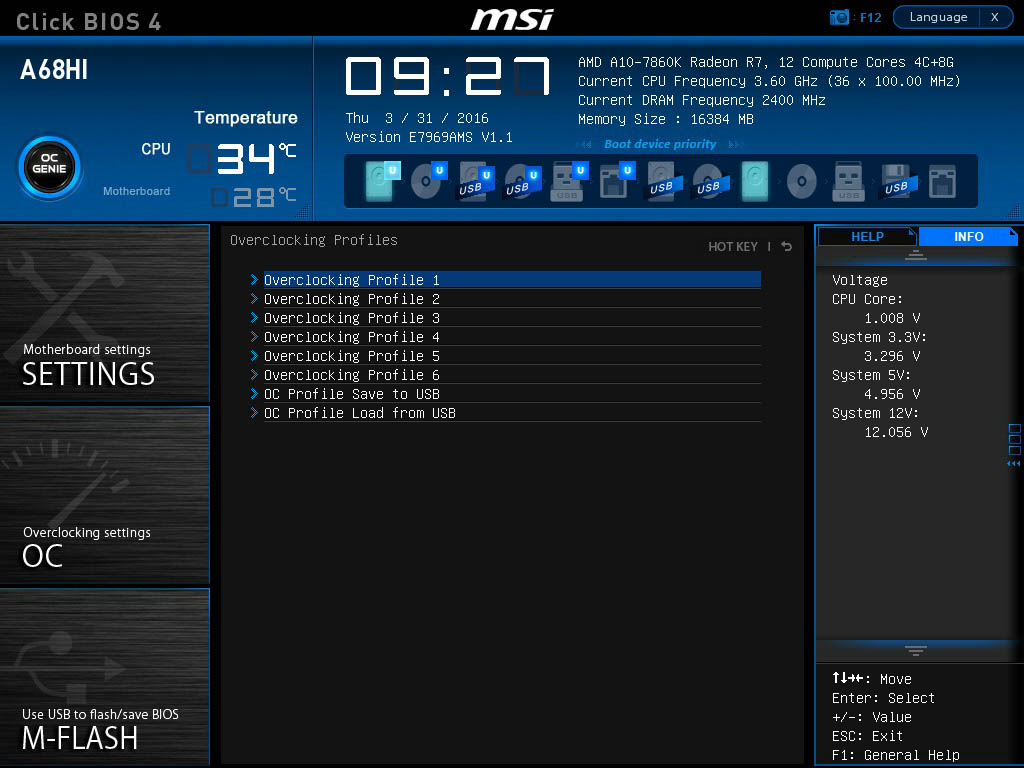

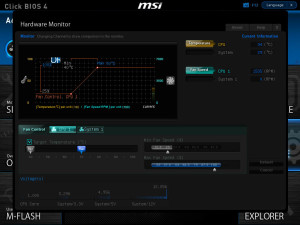

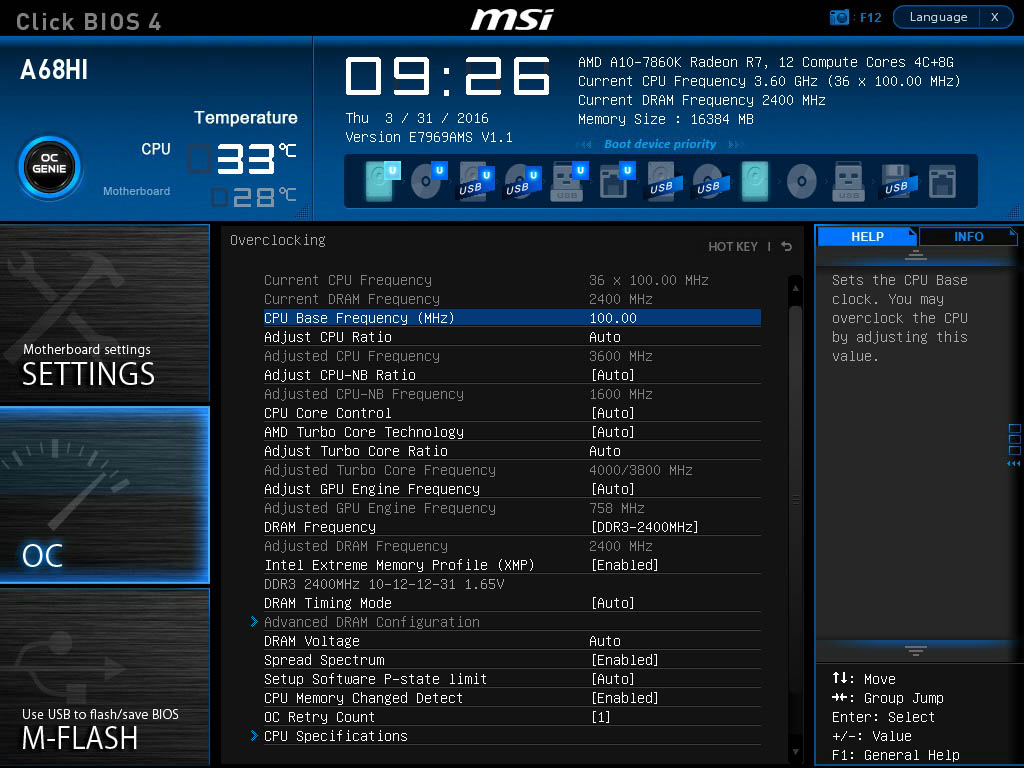

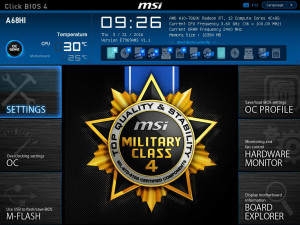

Pregled ove jednostavne ploče zatvaramo UEFI sučeljem koje je tipičnog Click BIOS 4 rasporeda i zahtijeva određeno vrijeme prilagodbe. Nudi dovoljno opcija za tweakanje i overclocking, a sve radi vrlo glatko. Ploča podržava i Live Update 6 softver, te Fast Boot i M-Flash opcije.

Test sistem

Test sistem :: Hardware Matična ploča MSI A68HI Procesor AMD A10-7860K Memorija 2x4GB Corsair 2400 MHz DDR3 Grafičke kartice R7 integrirana Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike PCMark 8.0 7-Zip v.9.2 Cinebench v.15 Luxmark v.2.0, Room TrueCrypt v.7.1 wPrime 2.0 1024M Sniper Elite 3 Low details Thief Low details

Način testiranja

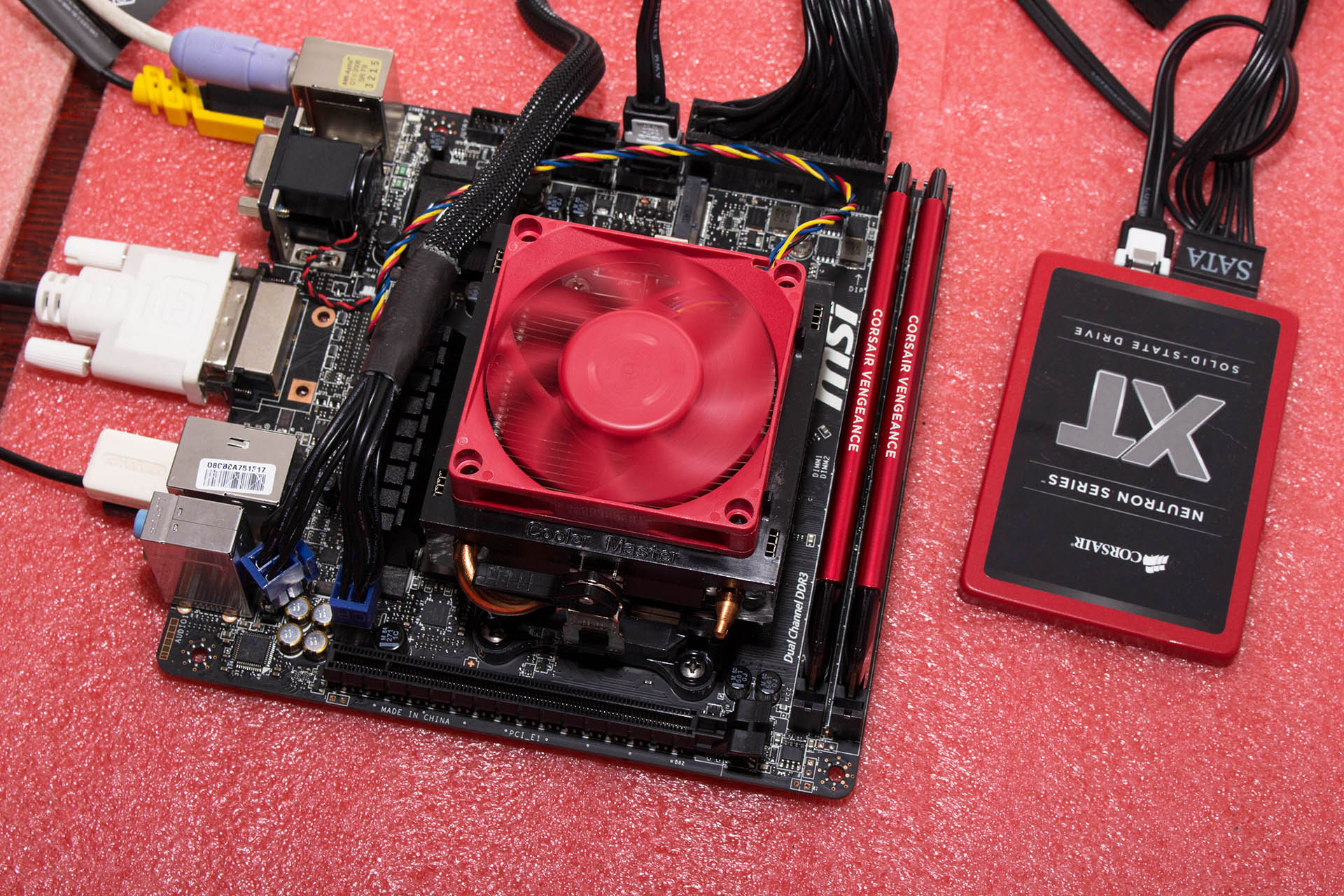

Test sistem se sastojao od opisanih A10 i A68HI procesora i ploče, dok je memorija bila brza Corsairova Vengeance Pro na 2400 MHz za ujednačene iGPU performanse, a napajanje smo koristili Superflowerovo Leadex Platinum 1200 W. Benchmarci su bili uobičajeni kada je riječ o testu APU-a, što znači mješavina testova CPU snage, grafičke snage, OpenCL testova itd. Uz to, tu je i standardni test potrošnje. Overclocking

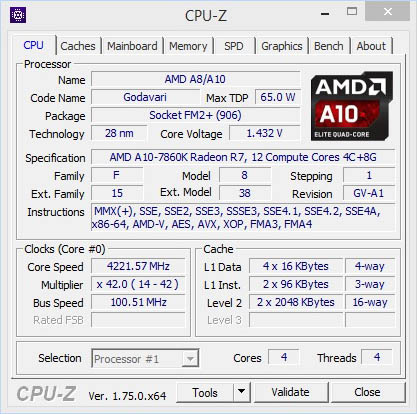

Malenu A68HI pločicu nismo htjeli pretjerano mučiti overclockingom, no dobro je znati kako je moguće ubrzati rad APU-a i na njoj kada se za time pokaže potreba. Solidnih 4.2 GHz je bilo dovoljno da nam se VRM ne pregrijava previše. Puni overclocking APU-a ćemo odraditi u testu ASRockove A88M-G/3.1 kojeg ćemo obajviti uskoro.

[ichart headers="ID, GPU" title="3DMark - FireStrike" htitle="Score" labels="i7-5775C,A10-7870K,Radeon HD7730 1GB,A10-7850K, A10-7800, A10-7860K,A8-7670K,A8-7600,i7-4770K" values="1806,1621,1602,1509,1428,1423,1410,1340,892" colors="blue,blue,blue,blue,blue,orange,blue,blue,blue,blue" height="300"] Novi je APU tek mrvicu brži od A8-7670K modela i malo sporiji od A10-7800, no tek ćemo u igrama saznati realne grafičke performanse. [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="A10-7870K,Athlon X4 860K,A10-7850K,A10-7860K,A8-7670K,A8-7650K,Pentium G3258" values="12257,12080,11711,11448,11427,10921,7400" colors="green,green,green,purple,green,green,green" height="300"] 7-zip performanse su vrlo slične A8-7670K APU-u. [ichart headers="ID, CPU (cb)" title="Cinebench 15" labels="A10-7870K,Athlon X4 860K,A8-7670K,A10-7860K,A8-7650K,Pentium G3258" values="321,313,309,303,290,248" colors="blue,blue,blue,purple,blue,blue" height="300"] Ponovno i očekivano slične performanse kao i kod A8-7670K. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="A10-7870K,A10-7850K,A10-7860K,Athlon X4 860K,A8-7650K,A8-7670K,Pentium G3258" values="2.3,2.1,2.1,2.1,2.0,1.9,0.299" colors="green,green,purple,green,green,green,green" height="400"] Ovdje je ipak novi APU malo pobjegao 7670K i u društvu je s X4 860K Athlonom i A10-7850K. [ichart headers="ID, Score" title="Luxmark 2.0 Room" htitle="Score" labels="A10-7860K @ GPU + CPU,A10-7860K @ GPU,A8-7670K @ GPU + CPU,A10-7870K @ CPU + GPU,A8-7670K @ GPU,A8-7650K @ CPU + GPU,i5-4690K,FX-8370e,FX-8320e,A8-7670K @ CPU,A10-7860K @ CPU,A10-7870K @ CPU,Athlon X4 860K,A8-7650K @ CPU" values="346,332,328,272,261,259,248,235,230,136,133,105,102,99" colors="purple,red,green,green,green,green,green,green,green,green,yellow,green,green,green" height="500"] OpenCL performanse su nešto porasle kada kombiniramo GPU i CPU, te samo GPU i to zahvaljujući upravljačkim programima. Same CPU performanse su ostale na sličnoj razini kao i kod ranije testiranog 7670K. [ichart headers="ID, s" title="wPrime 2.0 1024M" htitle="Score (seconds, less is beter)" labels="A10-7870K,Athlon X4 860K,A10-7860K,A8-7670K,A8-7650K" values="415.356,419.982,428.062,434.045,452.399" colors="blue,blue,purple,blue,blue" height="300"] 7860K je tek malo brži od 7670K i sporiji od X4 860K. [ichart headers="ID,Load (W)" title="Potrošnja" htitle="W (less is beter)" labels="Pentium G3258,i5-4690K,A8-7650K,A10-7860K,A8-7670K,Athlon X4 860K,A10-7850K,A10-7870K" values="65,95,99,108,118,120,125" colors="blue,blue,blue,red,blue,blue,blue " height="300", min="0"] Potrošnja se kreće između 7670K i X4 860K što je i očekivano bez obzira na deklarirani 65 W TDP. Zagrijavanje pri maksimalnoj potrošnji nije pretjerano i kreće se oko 55°C. [ichart headers="ID, FPS" title="Sniper Elite 3 (1680x1050 @ Low Details)" htitle="Score (FPS)" labels="A8-7650K @ DualGraphics,A10-7860K,i7-5775C,A10-7870K,A8-7670K,R7 250, A8-7650K" values="53.3,43.5,42,38.2,33.3,31.1,30.8" colors="blue,orange,blue,blue,blue,blue,blue" height="300"] Za lijep porast performansi su zaslužni novi upravljački programi. [ichart headers="ID, FPS" title="Thief (1680x1050 @ Low)" htitle="Score (FPS)" labels="A8-7650K @ DualGraphics,i7-5775C,A10-7870K,R7 250, A8-7670K,A10-7860K,A8-7650K" values="27.5,26.2,23.5,22.1,21.7,21.1,20.2" colors="blue,blue,blue,blue,blue,red,blue" height="300"] Ovdje nema porasta performansi, a riječ je i o zahtjevnijem naslovu od prethodnog. No opet, očekivali bi malo više performanse u odnosu na 7670K.

Ostatak se grafičkih testova može pogledati na videu kojeg smo snimili, a zaključak je kao i uvijek da su A10 i A8 APU-i vrlo sposobni za pokretanje manje zahtjevnih igara i to se posebno odnosi na eSports naslove. Kao što u videu vidimo, čak se dobro nosi i sa zahtjevnijim naslovima ali u Low detaljima.

Za kraj života jedne arhitekture i procesorske linije, AMD je ponudio najbolje što ta arhitektura može dati. Labuđi je pjev Godavaria zadržavanje iste razine performansi uz smanjenje TDP-u sa 95 na 65 W. x86 performanse nisu bajne no sasvim su solidne, a one grafičke omogućavaju ugodno igranje eSports naslova. I zahtjevnije je naslove moguće igrati u nešto nižoj rezoluciji i nižoj razini detalja, a grafičke se performanse lako mogu povećati i dual graphics setupom. 7860K u Hrvatskoj košta otprilike 1050 kuna koliko se traži i za jači 7870K, no noviji je friško na tržištu pa se i cijene još trebaju stabilizirati. Novi je hladnjak zadovoljavajuće učinkovit ali i dovoljno tih pa se nitko neće žaliti na buku. MSI-eva A68HI pločica košta oko 600 kuna i nudi sasvim dovoljno opcija prosječnom korisniku, a uz to i sasvim solidnu kvalitetu izrade. Sve u svemu, ovo je dobra podloga za igrače na malom budžetu.
