AMD Athlon X4 860K & ASUS Crossblade Ranger test

Uobičajeno, na lijevoj strani ploče se ispod stražnjeg I/O-a nalaze kontroleri te električno neovisan dio PCB-a na kojem se nalazi audio jedinica. Ta audio jedinica nosi naziv SupremeFX 2014, a karakterizira ju podrška za osam kanalni HD Audio CODEC, jack-detention, multi-streaming, jack-retasking te ELNA audio kondenzatori. Sa softverske strane tu je DTS Connect, te Sonic Soundstage, SenseAmp, Studio i Radar II tehnologije. Pored odvojene audio jedinice se nalazi i Intelov I211-AT LAN kontroler a tu je i Nuvotonov Super I/O kontroler. Desno od kontrolera se nalaze i dva crvena PCIe 3.0 slota (single x16, dual x8), jedan crni PCIe 2.0 x16 brzine x4, zatim dva crna PCIe 2.0 x1 slota te konačno dva legacy PCI slota.

Na samom dnu ploče se nalaze AAFP, TPM i ROG_EXT konektori, SoundStage tipka, CLR_CMOS tipka, te interni USB 2.0 konektori, KeyBot tipka i F_PANEL konektor. Ploča inače ima šest USB3.0 portova (dva iz ASMedijinog kontrolera i četiri iz A88X FCH-a), te osam USB2.0 konektora. Veliki hladnjak prekriva spomenuti FCH i efikasno ga hladi, a pored njega se nalazi i BIOS čip. Jedino što još nismo spomenuli su čak osam SATA 6Gbps konektora s podrškom za RAID 0, 1, 5, 10 i JBOD polja (svi iz A88X-a).

I/O stražnji panel:

• 1 x PS/2
• 1 x HDMI
• 1 x VGA
• 1 x DVI
• 1 x Optical S/PDIF out
• 1 x USB BIOS Flashback
• 1 x LAN (RJ45)
• 4 x USB 3.0
• 2 x USB 2.0
• 6 x Audio jack(s)

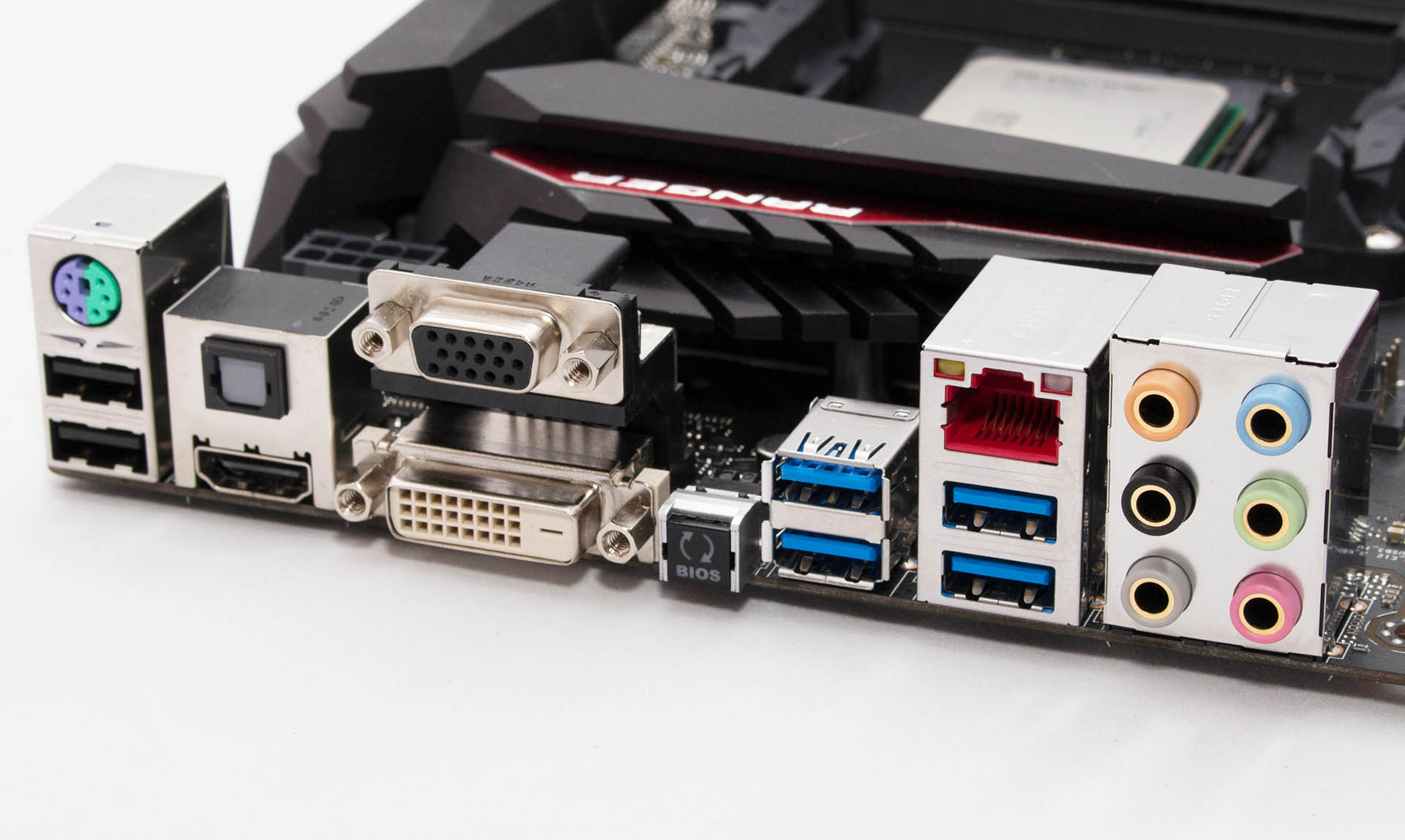

Stražnji je I/O panel donosi PS/2 legacy port, dva USB2.0 porta, četiri USB3.0 porta, Audio konektore, LAN port i tri video izlaza.

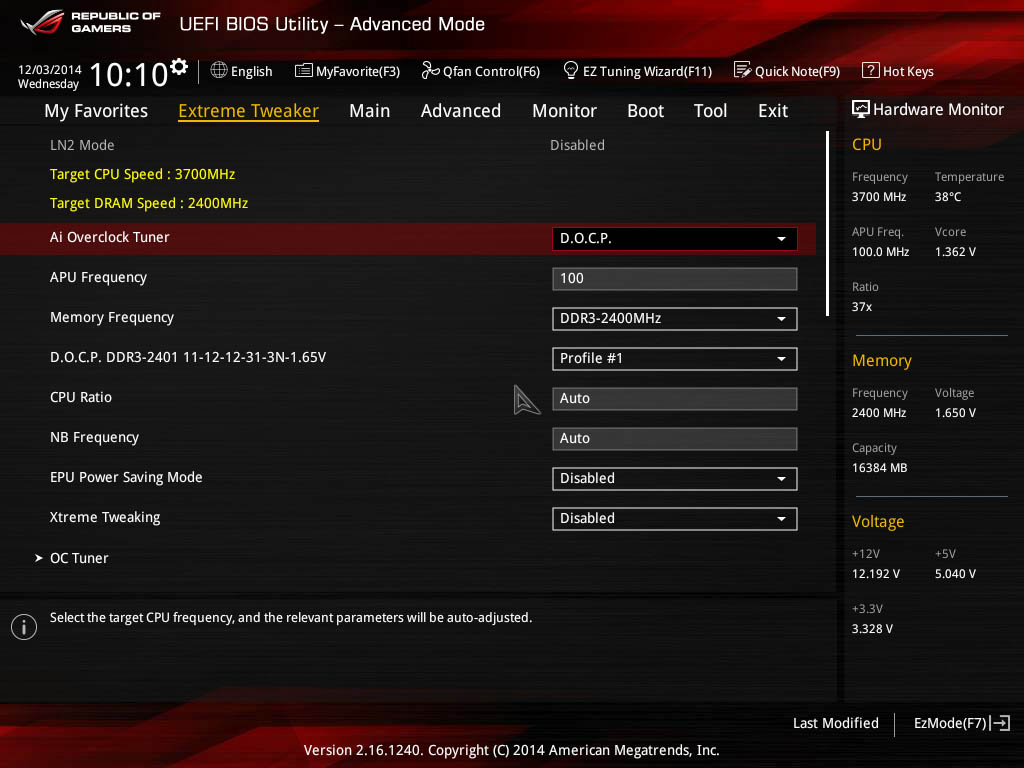

UEFI sučelje BIOS-a je tipično za ROG seriju ploča – i izgledom i funkcionalnošću i bogatim mogućnostima. Centralno mjesto za “igranje” je naravno Extreme Tweaker (GPU.DIMM Post, Tweakers’ Paradise, ROG SSD Secure Erase, Graphic Card Information Preview), uz pomoć kojega možemo overclockirati a naponi su dovoljno izdašni i za ekstremne vrste hlađenja poput tekućeg dušika. Sa softverske strane, ploča je odlično potkovana i osim spomenutih audio mogućnosti donosi i RAM disk, GameFirst III, AiSuite III itd. – sve uobičajene stvari na koje smo naviknuli kod ROG ploča.
