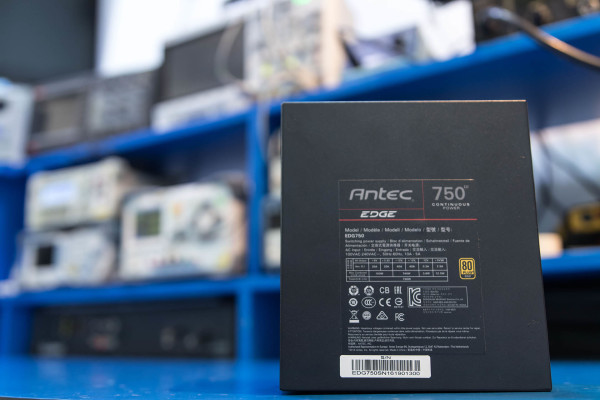

Kao i do sada mjerenja su napravljena u laboratorijima ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).

antec_edge_750_15

Ripple na 12 V izvodu nije baš najuzorniji i iznosi 33.3 mV. I premda je to četiri puta bolje nego što je proizvođač obećao, znamo kako modernije platforme današnjice ipak to mogu još bolje.

antec_edge_750_16 antec_edge_750_17

Ni 5 V vod se s 23.5 mV ne može pohvaliti uzornošću, dok je na 3.3 V ipak nešto solidniji sa 12.2 ms.

antec_edge_750_19

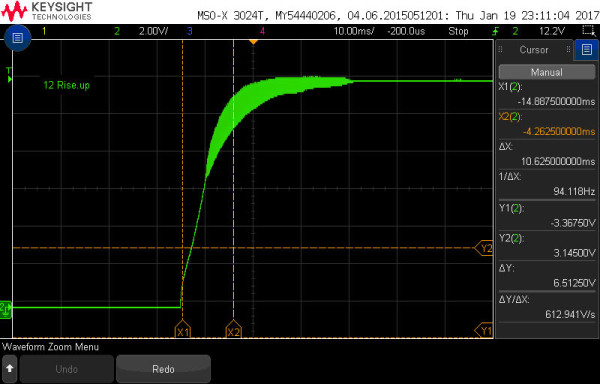

Rise up time na 12 V vodu je solidnih 10.62 ms, no uz nešto više fluktuacija kako je zabilježio osciloskop.

antec_edge_750_20 antec_edge_750_21

I 5 V i 3.3 V bilježe određene fluktuacije kada je rise up u pitanju, no vrijednosti su solidne.

antec_edge_750_18

Hold up od 17.3 ms je sasvim solidan.
