High Current Pro je sada već svima dobro poznata Antecova serija modularnih napajanja koja donosi raspon snaga od 750 pa sve do visokih 1300 W snage preko četiri modela. OEM proizvođač ovoga napajanje je Delta Electronics, jedan od najboljih na tržištu, pa nije ni čudo da entuzijasti vole HCP seriju, jer riječ o visokokvalitetnom proizvodu odličnih nazivnih performansi i visoke Platinum efikasnosti.
HCP-750 je potpuno modularno napajanje, što znači kako mu ni jedan kabel nije fiksan. Maksimalne je snage 850 W, podržava ATX12V 2.32 i EPS12V 2.92 standarde te nosi oznaku efikasnosti 80 Plus Platinum. To znači kako je na 220V ulaznog napona efikasnost izlaza uvijek iznad 90%, s vršnom efikasnošću na 94% pri 50% opterećenja. Jamstvo na proizvod je sedmogodišnje.
U skladu s cjenovnim razredom u kojem se nalazi je i pakiranje napajanja. Osim što je smješteno u zasebnu vreću, još je i obloženo debelom stiropjenom, u kojoj se nalazi i vreća s kabelima, koja je zatvorena velcro trakama. Kada smo kod traka, Antec daje dvije zasebno za aranžiranje kabela, koje su pakirane uz četiri vijka za kućište.
Kabeli su kao što smo rekli potpuno modularni a svi su i upleteni pa neće biti nereda prilikom slaganja. U pakiranju će kupac naći jedan sa 20 + 4 pinskim ATX konektorom, jedan 8-pinski EPS 12V konektor, kabele s čak šest 6 + 2 pinskih PCIe konektora, zatim s devet SATA Power konektora, šest Molex-a, jedan Floppy i jedan 4 + 4 pinski ATX/EPS 12V konektor. Tu je i jedan OC Link kabel koji služi za međusobnu komunikaciju između HPC napajanja. Povezivanjem dva napajanja u OC Link vezu udvostručujemo izlaznu snagu napajanja (ako su dva napajanja iste snage), pa je tako moguće ići do 2600 W (1300 W + 1300 W) sa ukupno 217 A struje i čak 20 PCIe konektora.
HCP 850 je smješteno u glatku, crno bojanu metalnu kutiju, s rešetkom za 135 mm Deltin DBB ventilator, te rešetkom na ispuhu. Kontinuirana snaga ovoga napajanja je 850 W, a Antec se hvali Deltinim PhaseWave dizajnom (server class full-bridge LLC topologija sa sinkronim DC-DC ispravljanjem).
HCP 850 ima četiri odvojena +12V voda od kojih je svaki sposoban dati čak 40 ampera struje. PFC je aktivnog tipa, a napajanje dolazi s čak devet tipova zaštita - Brown-Out Protection (BOP), No Load Operation (NLO), Over Current Protection (OCP), Over Power Protection (OPP), Over Temperature Protection (OTP), Over Voltage Protection (OVP), Short Circuit Protection (SCP), Surge & Inrush Protection (SIP) i Under Voltage Protection (UVP).
Kabeli su u potpunosti modularni kao što možemo i vidjeti na strani priključaka, a Antec se hvali i nekim future proof rješenjima - 16-pin socket (dva različita 8-pinska kabela po socketu), te 28 (20 + 8) pinski MBU socket. HCP serija ima mogućnost povezivanja dva napajanja u svrhu poduplavanja snage, a upravo za tu svrhu i služi OC Link konektor. Na ispušnoj strani je glavni prekidač i Schuko utičnica. Napajanje je inače u radu zadovoljavajuće tiho, čak i pri visokim opterećenjima, za što je zaslužan i Thermal Manager, koji optimizira rad ventilatora i hlađenje.
Delta se specijalizirala za serverska napajanja i u izradi koriste samo visoko kvalitetne komponente. Platforma ovoga napajanja na primarnoj strani koristi full-bridge LLC topologiju sa zero-voltage „switchingom“ i smanjenim EMI i RFI smetnjama, a na sekundarnoj se strani koristi DC-to-DC topologija za slabije vodove. To znači kako se koriste DC-DC konverteri za generiranje slabijih vodova (3 i 5V) iz 12V voda.
Deltina platforma je odlično posložena, korišten je ozbiljan hardver i neka su rješenja bolja i od Seasonicovih. PFC kontroler je CM6502, a tu su i tri TDF27S60 MOSFET-a. Na 12V railovima su Nichiconovi solid kondenzatori, dok su svi elektroliti ili Nippon Chemi-Con ili Rubycon 105°C.
Izrada, zaštite od topline, lemljenje, sve je na vrhunskoj razini, pa tako i pločica s izlaznim konektorima. Ventilator koji hladi komponente je također Deltin, promjera je 13.5 cm, a pri nižim je opterećenjima gotovo pa nečujan. Čak i kada se zavrti malo brže, pri dugotrajnim visokim opterećenjima nije naročito naporan za uši, premda postaje čujan. Napajanje se tada i vrlo adekvatno hladi te se ne pregrijava.
Kao i do sada mjerenja su napravljena u laboratorijima
ITElektronike u Viškovu od strane gospodina Alvina Lučića. Napajanje je opterećeno s tri DC
loada, Maynuo M9812 točnosti 0.03%+0.05% FS te dva DC
loada u DIY izvedbi koji su kalibrirani s multimetrom. Preciznost ovisi o
shuntu koji je ugrađen i trebala bi biti 0.1%. Mjerenje je izvršeno osciloskopom Keysight MSO-X 3024T te Hameg-om 303-6 kojim su se kontrolirali rezultati. Snaga s mreže i cosfi je mjerena s UNI-T UT71E multimetrom. Napon je mjeren s Rigol DM3068 (preciznost je 0.0035%+0.0005).
Na slikama možemo vidjeti 12 V Ripple vrijednosti. Kursorima je mjeren PARD iz čega se također može vidjeti da je frekvencija switch dijela oko 76.499 kHz. Ripple je odličnih 12.1 mV. Kako bi upotpunili informacije o ripple vrijednostima i rada samog smps sklopa ripple mjerimo u dva frekventna raspona. Prvi u ms je ostatak izmjenične komponente iz mreže i u stvari najgori mogući scenarij. Mjerenja u us rasponu nam daju kompletnu sliku o radu switching dijela i ripple-u generiranom tim sklopom kao i informacije o frekvenciji samog sklopa.
5 V vod bilježi srednji ripple od 14.8 mV i tu ponovno vidimo rezultate mjerenja u dva režima.
3 V vod ima srednji ripple oko 14.6 mV.
PFC (power factor correction) je tehnika sprječavanja neželjenih efekata neparnih harmoničkih titraja te korekciju faznog pomaka struje i napona, kao bi uređaj zadovoljavao određene standarde.
Rise up (turn on) time je mjeren na jednom kanalu i mjereno je vrijeme od uključivanja do trenutka kada je napajanje postiglo 12v na izlazu. Vrijednost je solidnih 31 ms.
Hold Up vrijeme je razlika između trenutka kada smo odspojili napajanje s mreže do trenutka kada power good signal mijenja stanje iz logičke jedinice u nulu. Hold-up vrijeme od 18 ms je vrlo solidan rezultat.
Prvi kanal osciloskopa (žuto) je spojen na 12V izvod na kojem se mijenja opterećenje sa 0% na 60%. Drugi kanal osciloskopa (zeleno) je spojen na 5V izvod. Opterećenje je konstantno. U trenutku kad opterećenje na 12V izvodu ide na 60% napon pada za 455mV dok na 5V izvodu napon raste bez obzira što promjena opterećenja na tom izvodu ne postoji. To je takozvani efekt klackalice koji je prisutan kod grupno reguliranih napajanja. Vrijeme prijelaza od 781 mikro sekundi je solidno. Na prijelazu sa 60% opterećenosti na 0%, dolazi do porasta napona od 332 mV na 12V u trajanju od 781 mikro sekundu nakon čega slijedi stabilizacija, te do lagane fluktuacije na 5V.
Poznato je kako proizvodi često moraju zadovoljiti određene standarde kako ne bi ometale druge uređaje spojene na mrežu. Current harmonics analysis mjeri amplitudu frekvencije koje se vraćaju natrag u mrežu. Ova mjerenja se izvršavaju uz pomoć FFT funkcije na strujnom valnom obliku, nakon čega se uspoređuju rezultati s odabranim standardom. Rezultati su prikazani s Pass/Fail oznakom za svaki od 40 prikazanih harmonika, pri čemu je naše napajanje uspješno prošlo sve testove.

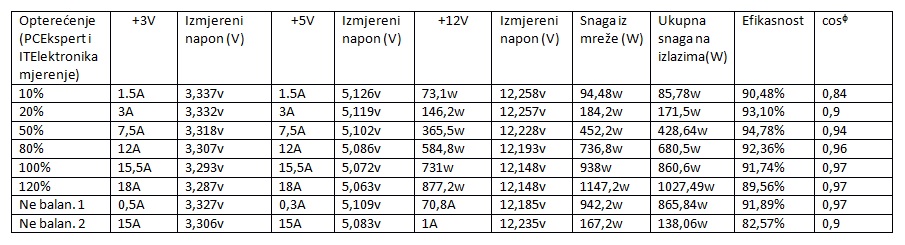

Rezultati mjerenja
Rezultati mjerenja od 10 do 100% opterećenja pokazuju odlične rezultate u svim mjerenim područjima. Pad napona na +3V vodu je 1,3%, na +5V vodu 1,06% i na 12V vodu 0,9%. I ne balansirana opterećenja nam pokazuju uzorne performanse. Efikasnost je u svim mjerenjima minimalno na 90%, s tim da je maksimalna na 50% opterećenja – čak 94.78%. Uz to, napajanje kao što vidimo daje stabilnih 1000+ W na izlazima što je odlična vrijednost (120% opterećenja).
Zaključak
Antec za svoju HCP seriju napajanja koristi vjerojatno najbolju platformu današnjice, koju proizvodi Delta i odlične performanse nisu izostale. Riječ je o napajanju s odličnim prigušenjem ripplea, dugim hold up vremenom, niskim padom napona na svim vodovima, vrlo dobrim performansama na nebalansiranom opterećenju i odlične efikasnosti. Potpuno je modularno, s dovoljnim brojem upletenih crnih kabela, a mogućnost uparivanja dva ovakva napajanja s OC Link vezom je vrlo korisna. S cijenom od oko 200 € na europskom tržištu je jedno od najskupljih 850 W napajanja te parira nekim jačim modelima, ali definitivno vrijedi toga novca. U usporedbi s Corsairovim RM850i modelom ima nešto viši postotak pada napona, malo viši ripple i nešto kraće Hold up vrijeme, no ujedno je i nešto efikasnije (Platinum vs. Gold).
