AOpen A4XB Pro-533

Dio ekipe PC Eksperta zadužen za Intel platforme malo je zakazao u zadnje vrijeme jer nam se broj Intelaša smanjio na jedan, tj. samo na mene. Nego da mi prijeđemo na posao.

AOpen AX4B PRO533 u kutiji

Današnja tema razgovora je AOpen AX4B PRO533 matična ploča. Ova ploča bazira se na Intel i845E Brookdale chipsetu. Na samom chipsetu nažalost ništa novo osim podrške za P4 procesore koji rade na 133 MHz FSB. Najveći nedostatak ovog chipseta je podrška za samo DDR266. Ovo govorimo zato jer se čak i na skromnom hrvatskom tržištu mogu pronaći memorijski moduli koji rade višestruko brže u odnosu na podržano. Sama ploča ima množitelje 1:1 i 3:4 koji su nakon 133MHz FSB neupotrebljivi jer se tada ploča prebacuje na Auto način rada i sama određuje množitelj uvijek na 1:1. Zanimljivo je napomenuti da ploča podržava napon od 1.85V (realno 1.8V) pa sve do 1.1V! Stvar bi bila jako zanimljiva za buduće procesore - 3.0GHz+ da Intel nije napravio novu pljusku potrošaćima uvođenjem nove specifikacije podnožja 478. Kao što znamo, svaka nova generacija procesora radi na sve nižem naponu kojeg diktira sve manji proces proizvodnje. Kako ploča podržava 1.1V, po odokativnim procjenama trebala bi podržavati frekvencije i do 4GHz . Ali nažalost ništa od toga.

AOpen AX4B PRO533 van kutije (kao da nije slikano našom kamerom)

Tvorničke specifikacije:

• Podržani procesori:
  • 1x Intel Pentium 4 (Socket-478)
• Chipset:
  • Intel i845E
  • Intel ICH4
• Dodatni kontroleri:
  • Promise ATA-133
• Memorija:
  • 3x 184-pinski DIMM utor za PC1600/2100 DDR memoriju
  • Maksimalno do 2GB
• Utori:
  • 1x AGP (4x - 1.5V)
  • 6x PCI
  • 1x CNR
• IDE portovi:
  • 2x ATA-133 (maksimalno 4 jedinice)
  • 2x ATA-100 (maksimalno 4 jedinice)
• I/O i drugi portovi:
  • 2x USB
  • 1x Paralelni port (EPP, ECP), 2x Serijski port
  • 1x PS/2 tipkovnica, 1x PS/2 miš
  • IrDA TX/RX header
  • Ethernet
  • Audio I/O + game port
• Standardi: ATX PCI 2.2, USB 2.0
• Overclocking:
  • FSB
  • vcore
• Ostalo:
  • Wake-on-LAN, Wake-on-Ring
  • PC Health monitoring (ambientna i CPU temperatura, napon)
  • ACPI
  • Dr LED
  • Dr Voice II
  • Realtek AC'97 audio
• Mreža:
  • integrirana - Realtek 10/100Mbps Ethernet

Na samoj ploči je smještena i Realtek mrežna kartica koja pokazuje standardne rezultate i nimalo ne smeta radu ostatka komponenti. USB raspolaže s 6 priključaka koji su svi rađeni po 2.0 standardu. Nažalost u trenutku testa nismo imali niti jedan uređaj koji bi podržavao USB 2.0. Ploča je opremljena i s ATA133 kontrolerom koji nema RAID mogućnosti, ali je ipak korisno znati da se na ploču može priključiti i do 8 IDE uređaja.

Mreža na koju vreba ATX konektor

Dodatni ATA-133 konektori

Prilikom paljenja kompjutera ploča vas obavještava na jednom od četiri svjetska jezika (engleskom, kineskom, njemačkom ili japanskom) o stanju ili mogućim nepravilnostima. Stvar već viđena kod ASUS-a i moramo priznati da nam se nije pretjerano svidjela. Naporno je, prilikom svakog paljenja, slušati ženu kako mrmlja neke podatke ili zanovijeta o tome što ne radi. Možda smo stara gunđala, ali ipak nam se više sviđaju stare dobre LED-ice ili maleni displeji koji nas u kodovima obavještavaju o stanju. Uz obavještavanje o stanju, ploča ima i svog psa čuvara (Watch Dog Timer) koji sam nakon 4.8s (tako piše u priručniku) restarta komp i postavlja vrijednosti u BIOS-u na default. Korisna pripomoć kojom se izbjegava držanje tipke Ins ili "kirurški" zahvat tipa Clear CMOS.

Nosač za procesor

Sam BIOS nam je, uvjetno rečeno, pravio probleme. Kako smo ploču dobili prilikom samog izlaska na tržište, u njoj je bio još rani BIOS (R1.01). Od mogućnosti koje su bile ponuđene, moglo se iskoristiti samo uključivanje i isključivanje ugrađenih uređaja. O podizanju napona i takta FSB-a nije bilo ni govora. Nekih 2 mjeseca kasnije pojavio se dovršeni BIOS (R1.05) koji je ispravio početne probleme, ali i uveo neke nove. Jedan od procesora na kojem je ploča testirana je tipa 1.8A koji uz 1.85V radi bez problema na 2.7 GHz rock solid (čak i na 3.0GHz @ 2.05V). Na ploči smo podigli napon na 1.85V (1.8V efektivno) i pokušali pokrenuti procesor na 133MHz FSB što bi dalo ukupnih 2.4GHz. Ploča nije pokazivala nikakve znakove ni volju za radom sve dok nismo smanjili FSB na128MHz i tada je procesor proradio na 2.3GHz. Još čudnije je to, što je jedan drugi, ne tako potentni P4 1.8A (gornja granica mu je 140MHz @ 1.6V) uredno radio na 136MHz (malo iznad 2.4GHz) uz 1.65V (realno 1.6V) napona. Doduše, niti MHz više, ma koliko mi dizali napon (čak i pri 1.8V). Na samoj ploči je (na dva dana) isproban i P4 2.4 (533MHz FSB), koji je uredno radio na i845E (kao što se od njega i očekuje).

Što se tiče performansi, sve je u okviru samog chipseta. Ni prebrzo ni presporo. Ono što je ploča pokazala jest iznimna stabilnost na sve nedaće koje smo joj priuštili tijekom testa. Bez problema je izdržala 24 sata torture uz Prime, 3dMark2001 i Sandra testove. Temperatura procesora se penjala do 32C, a ploče do 30C, ako ćemo vjerovati senzorima na samoj ploči. Svakako najveći adut ploče je njezin dizajn. Crna mat boja izgleda impresivno i odaje dašak elegancije u sivom svijetu elektrona i struje.

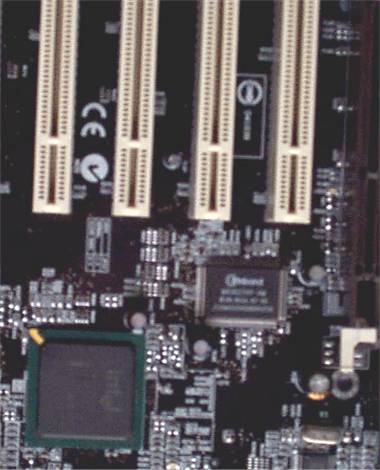

Bez Winbonda ne ide

Test sistem:

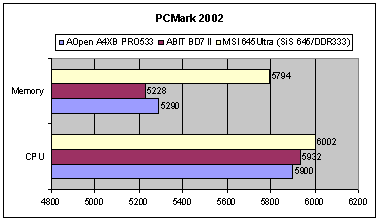

Krenimo s PCMarkom 2002:

PCMark je pokazao očekivano - SiS 645 ploča (MSI 645Ultra) najbrža je zbog podrške za DDR333 memoriju. Nismo se iznenadili ovakvim rezultatom jer je jedna od najvećih kritika na račun i845E chipseta upravo bila to što ne podržava DDR333 memoriju, već samo DDR266. U konkurenciji i845E ploča AOpen je podjednaka s ABIT BD7 II pločom - jedna je brža u CPU testu, druga u Memory testu.

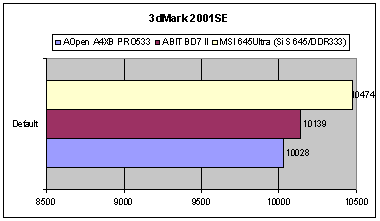

3DMark 2001SE opet pokazuje premoć SiS 645 chipseta te vrlo male razlike između AOpen i ABIT i845E ploča (s tim da je ABIT ipak malo brži).

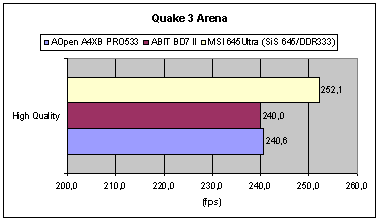

Quake 3 Arenu smo pak testirali bez zvuka, da vidimo koliko stvar može letjeti. Moja vlastita MSI 645Ultra je opet pokazala premoć dok su i845E ploče podjednake s tom razlikom da je sada AOpen AX4B PRO533 malo brža (ali doslovnu za dlaku).

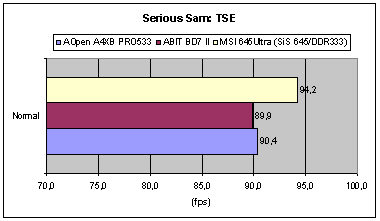

U Serious Samu opet ista priča. No, moramo ipak pohvaliti AOpen AX4B PRO533 jer smo ipak očekivali, na bazi dosadašnjeg iskustva, da će ABIT-ova ploča biti brža.

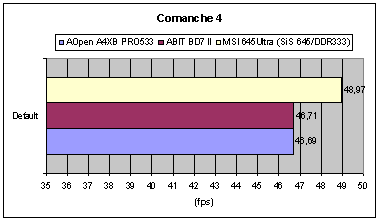

Ako nam je razlika između ABIT BD7 II i AOpen AX4B PRO533 bila mala u Quake 3 Areni, što onda reći na razliku od 0.02 fps-a u Comanche 4 demo benchu?

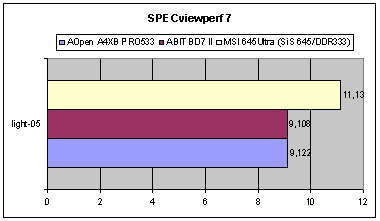

Za kraj, tu je light-05 test iz paketa SPECviewperf 7. SiS 645 je bez beda pobjedio i u ovom testu (kao i u svim drugima), a i845E ploče su opet skoro identične.

Zaključak

Na kraju bismo zaključili da se matična ploča AOpen AX4B PRO533 svakako preporučuje onima koji žele imati pouzdanu i sigurnu mašinu s dobrim performansama za chipset na kojem se bazira. Definitivno je hvale vrijedna implementacija mrežne kartice i USB-a 2.0 na ploči. Ako ste okorjeli OC-er, podrška velikom rasponu napona na procesoru (od 1.1V do 1.85V) obečava mnogo, ali ne i memorija koja ne želi raditi iznad 266MHz, a da nije sinhrona s procesorom. Nemogućnost dizanja voltaže na memoriji sve će potencijalne OC-ere natjerati u nabavku kvalitetnijih (i skupljih) memorijskih modula.
