Arctic Accelero Xtreme IV test

S obzirom da je hladnjak kompatibilan s mnoštvom AMD i Nvidia grafičkih kartica Arctic je morao smisliti pametan način montaže koji ne zatjeva puno komponenata. S AMD strane podržane su R9 290(X), 270(X), R7 265, HD 8870, 7870(XT, GHz), 7850, 6970, 6950, 6870, 6850, 6790, 5870, 5850, 5830, 4890, 4870, 4850, 4830, 3870, 3850 i 3690 kartice, a s Nvidjine GTX Titan (Black), 780 (Ti), 770, 760, 750 (Ti), 680, 670, 660 (Ti), 650 (Ti,Ti boost), 580, 570, 560 (Ti,SE), 550 Ti, 480, 460(SE), GTS 450, 250, 240 (OEM) i GT 740. Dakle stvarno šarolik set kartica, što novih što starijih koje je Arctic riješio sa tri različite rupe na nosaču, ali i proizvođači su tu pomogli jer nema previše varijacija od serije do serije.

Za ovaj test smo odlučili koristiti našu referentnu AMD R9 290 karticu koja ima visoku potrošnju, dosta se zagrijava i relativno dosta buči, što je pogotovo izraženo u Uber modu. Dakle, nema bolje kartice za aftermarket hladnjak (osim možda 290X). Ta nam se 290 pod visokim opterećenjem grijala sve do 94°C, te bučila i do 49 dB. Nakon što smo karticu ogoljeli njenog tvorničkog hladnjaka potrebno je utvrditi gdje su joj komponente koje se najviše zagrijavaju – RAM i VRM. Nakon toga na stražnju stranu PCB-a na ta mjesta zalijepiti plavu termalnu pjenu koju na odgovarajuće komade režemo skalpelom. Nakon što smo polijepili pjenu, potrebno je zaštitnu foliju izrezati na mjestima gdje se nalazi pjena i položiti ju da sjedne točno na PCB gdje će nasjesti stražnji hladnjak kako ne bi došlo do eventualnog kratkog spoja. Ovaj dio nismo poslikali jer nije najuzornije složen, no ono najvažnije je da je funkcionalan

Nakon toga, potrebno je karticu postaviti na gornji hladnjak, prije toga pogledati u koje rupe je potrebno pričvrstiti duguljaste vijke i s gornje strane na ta četiri vijka pričvrstiti stražnji hladnjak. S obzirom da dolazi do savijanja PCB-a uslijed teškog hladnjaka i samo četiri vijka, Arctic je priložio i stezaljke kojima na bokovima stegnemo stražnji hladnjak za PCB i poravnamo ga. Čitav proces nije jednostavan, a najkompliciranije je rezanje zaštitnog filma koji je tanak i mekan, no tko god je malo vještiji s rukama će sve skupa brzo svladati. Ventilatori se napajaju iz jednog Molex konektora iza kojeg se nalaze dvije opcije – 7V i 12V ukoliko ne želimo PWM funkciju. Upravo ove dvije smo mi i koristili tijekom testiranja, jer je bilo najlakše vidjeti kako se ponaša hladnjak u punoj brzini i u minimalnoj.

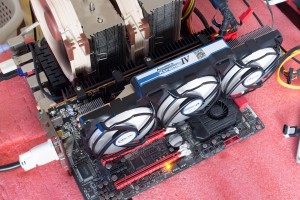

Jednom kada je sve na svome mjestu, kartica i hladnjak su spremni za upotrebu. Za testiranje smo naravno koristili naš standardni test stroj koji se sastoji od Asusove Rampage IV Extreme ploče, i s Intelovog i7-3960X procesora. Karticu smo morali postaviti u drugi PCIe x16 slot, i pri tome je zauzimala jako puno prostora. Tako postavljena, mjesta je ostalo još eventualno u posljednjem PCIe x1 slotu i PCIe x8. To je nešto na što kupci moraju računati. Sve u svemu, instalacija ima nekoliko mana i nije jednostavna, no to je očito cijena koju moramo platiti zbog velike kompatibilnosti hladnjaka.
