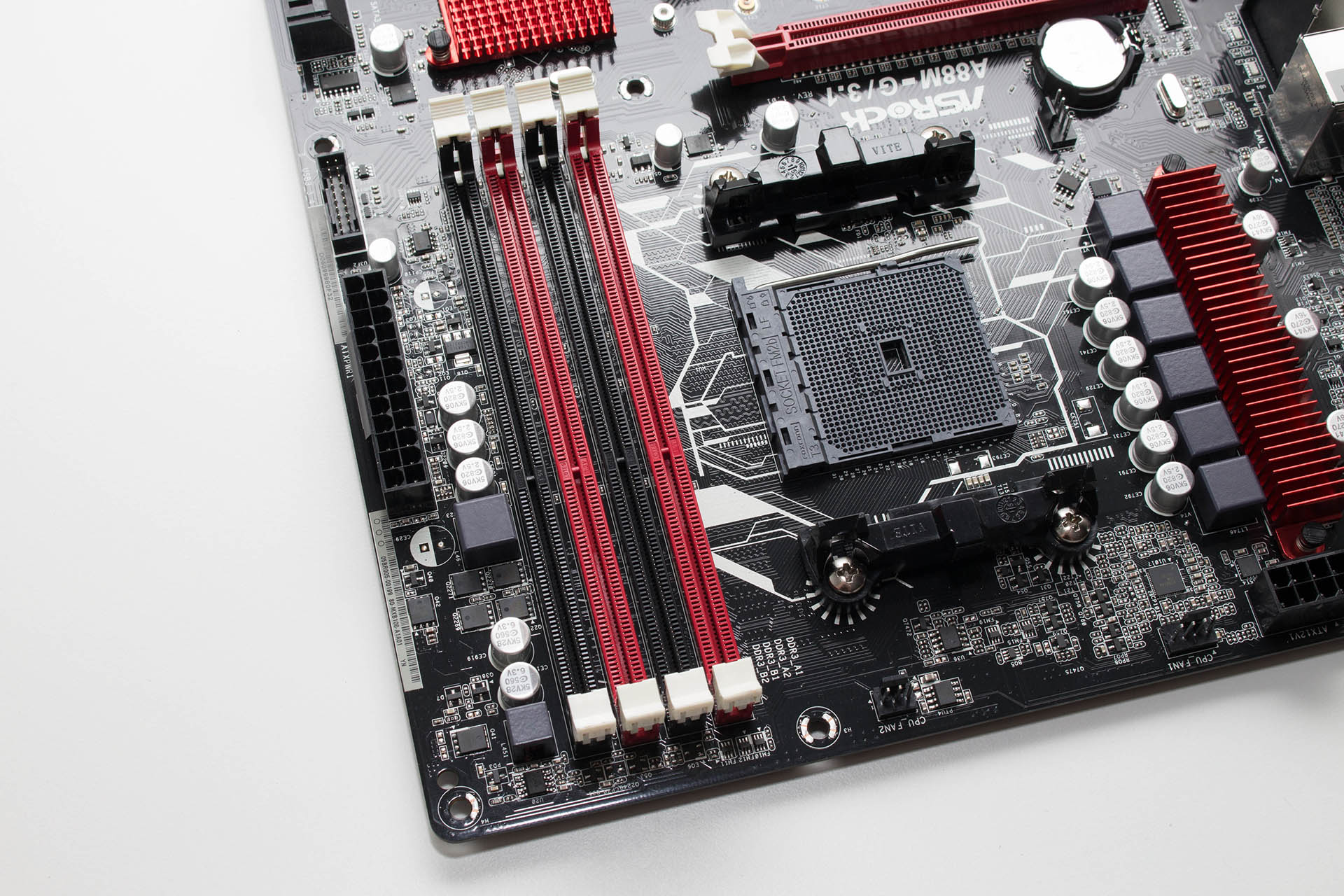

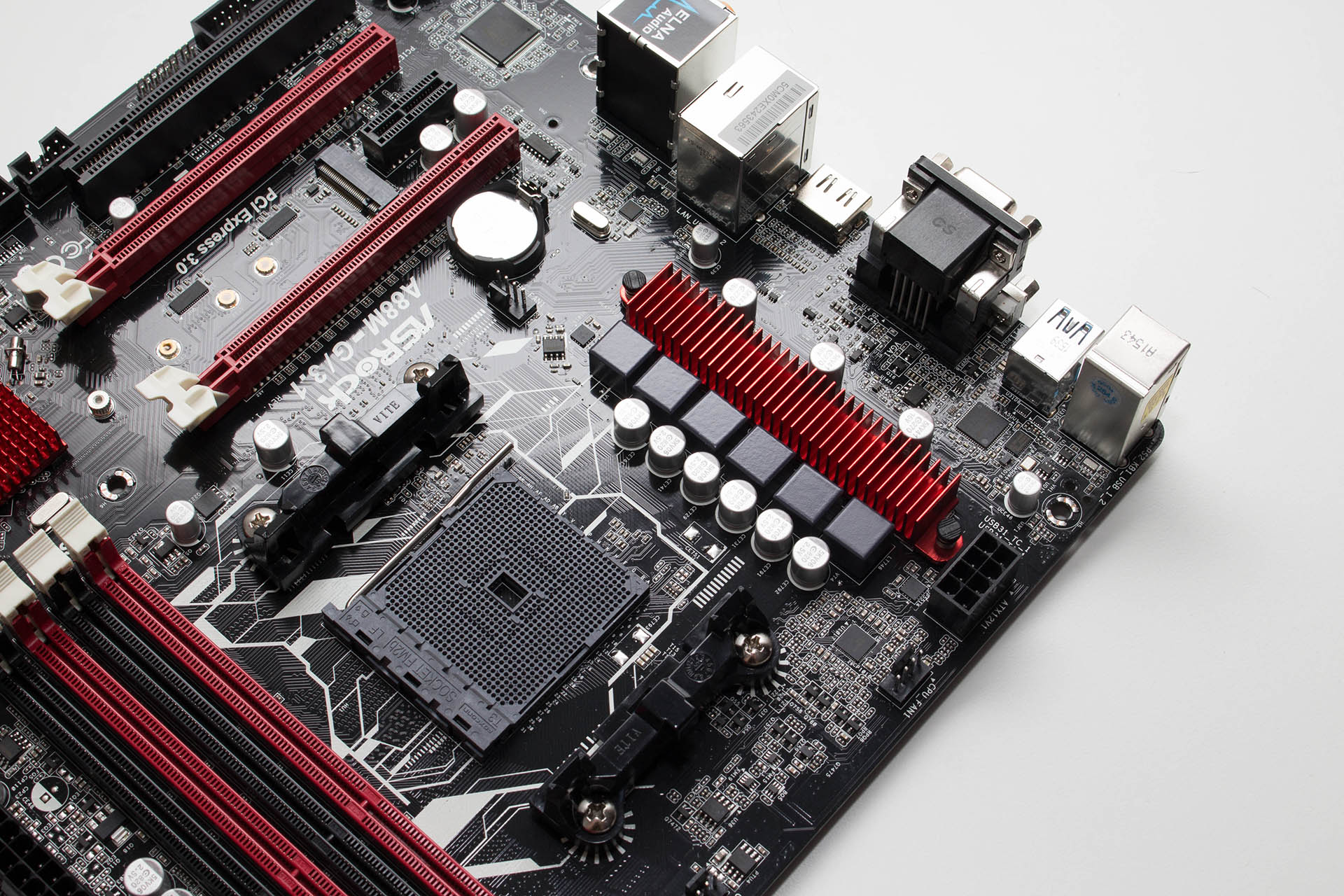

Gornja je strana ploče kao i obično rezervirana za socket, VRM i memorijske utore. VRM jedinica je 4 + 2 faznog layouta, te je dimenzionirana za 95 i 100 W APU-e, a rezerve ima i za overclocking. Kontroler je Richtekov RT8878A s AMD SVI2 podrškom, G-NAVP topologijom i dva ugrađena MOSFET-a. FM2+ socket je smješten na sredini s nosačima za hladnjak, a prostora je dovoljno za sve tipove hladnjaka. Memorijskih je slotova četiri s podrškom za DDR3 module maksimalne brzine 2400+ MHz pri overclockingu, te maksimalnih 64 GB kapaciteta. Tu se na gornjoj strani ploče još nalazi i ASMedijin 1143 USB 3.1 kontroler s Type A i Type C konektorima na stražnjem I/O-u. Uz klasični osam pinski 12V konektor tu su i dva konektora za ventilatore (3 i 4-pinski), dok su na desnoj strani ploče 24-pinski ATX konektor te interni USB 3.0 konektor.

asr_a88m_8

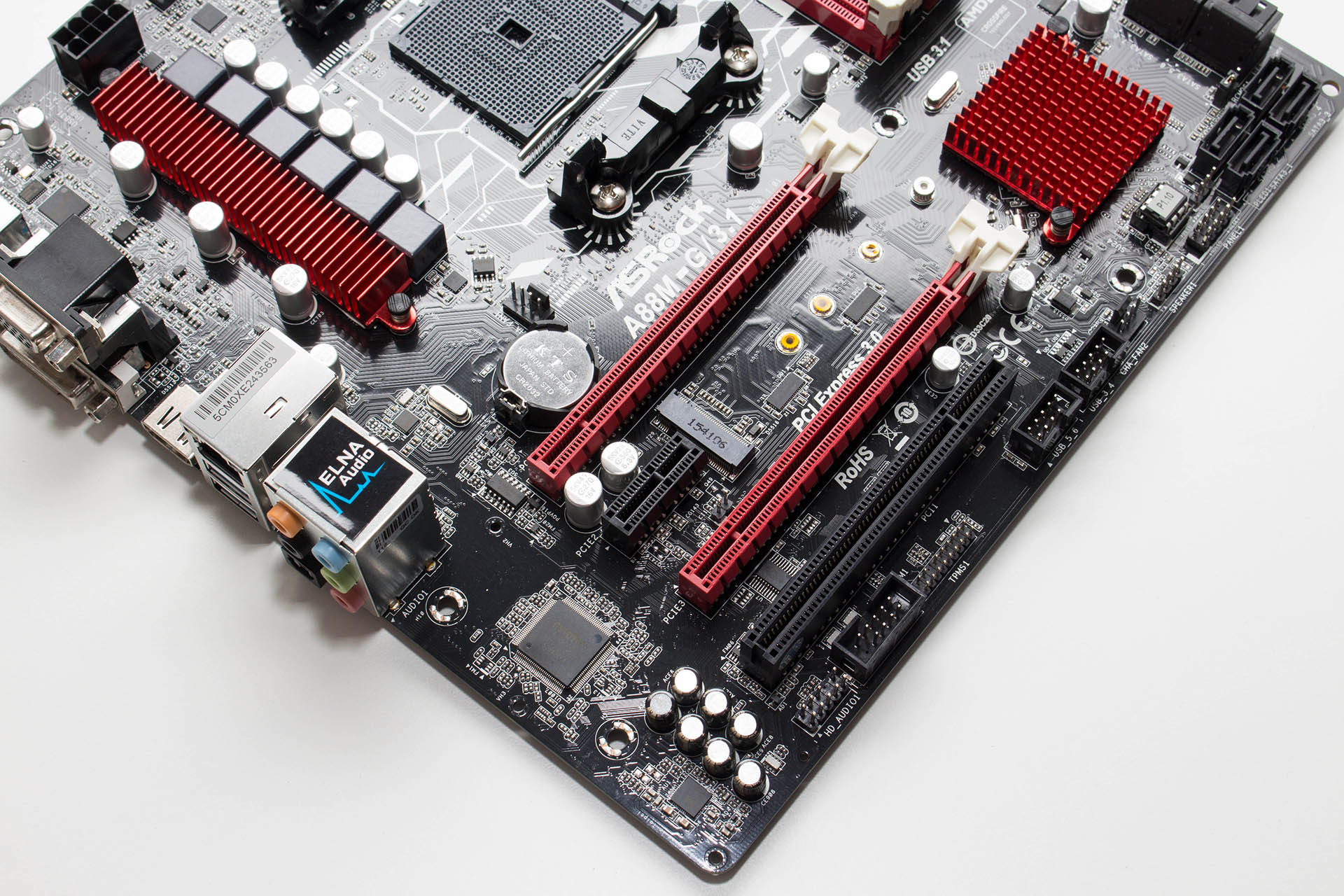

Donja lijeva strana ploče je rezervirana za slotove i kontrolere. Tu nalazimo Realtekov 8111GR Gigabit LAN kontroler, Nuvotonov Super I/O kontroler te Realtekov solidni ALC1150 sa svojim setom ELNA kondenzatora. Iznad se prvog PCIe 3.0 x16 utora nalazi jedan 4-pinski konektor za ventilator i baterija, a ispod njega su svoje mjesto pronašli PCIe x1 utor i u nastavku M.2 socket s podrškom za uređaje maksimalne dužine 80 mm (20 Gbps), koji dijeli resurse sa PCIE3 slotom. Ispod se nalazi taj PCIe 2.0 x16 utor (x4 brzine) te jedan legacy PCI utor. Ploča ima podršku za CrossfireX kombinacije grafičkih kartica.

asr_a88m_9

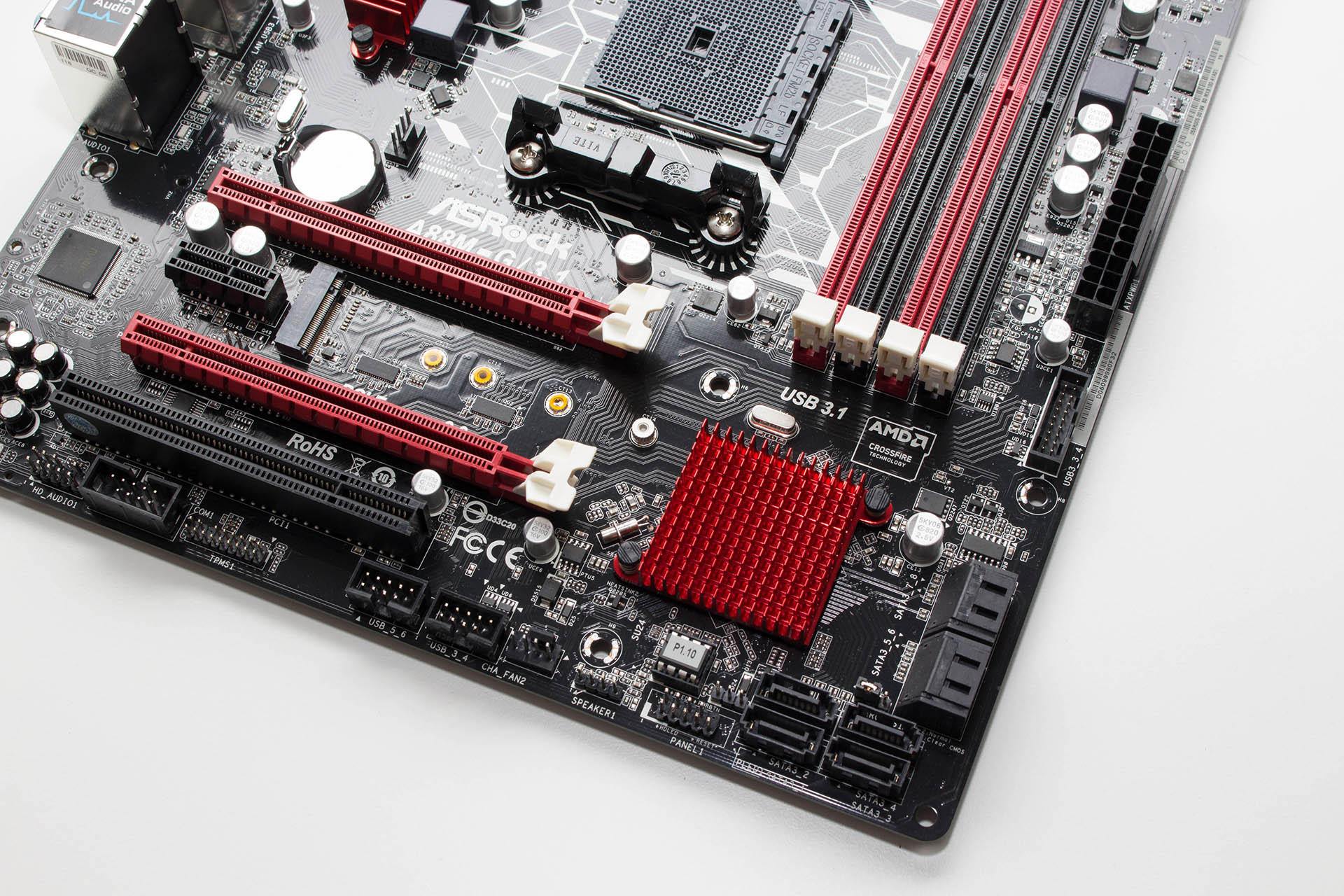

Na samom dnu ploče se nalaze razni interni konektori (Audio, Com, 2x USB 2.0, konektor za ventilator, F_panel konektor itd.) Ispod omanjeg hladnjaka je A88 (Bolton D4) čipset, a oko njega su smještena četiri vertikalna i četiri horizontalna SATA 6Gbps konektora s podrškom za RAID polja.

asr_a88m_10

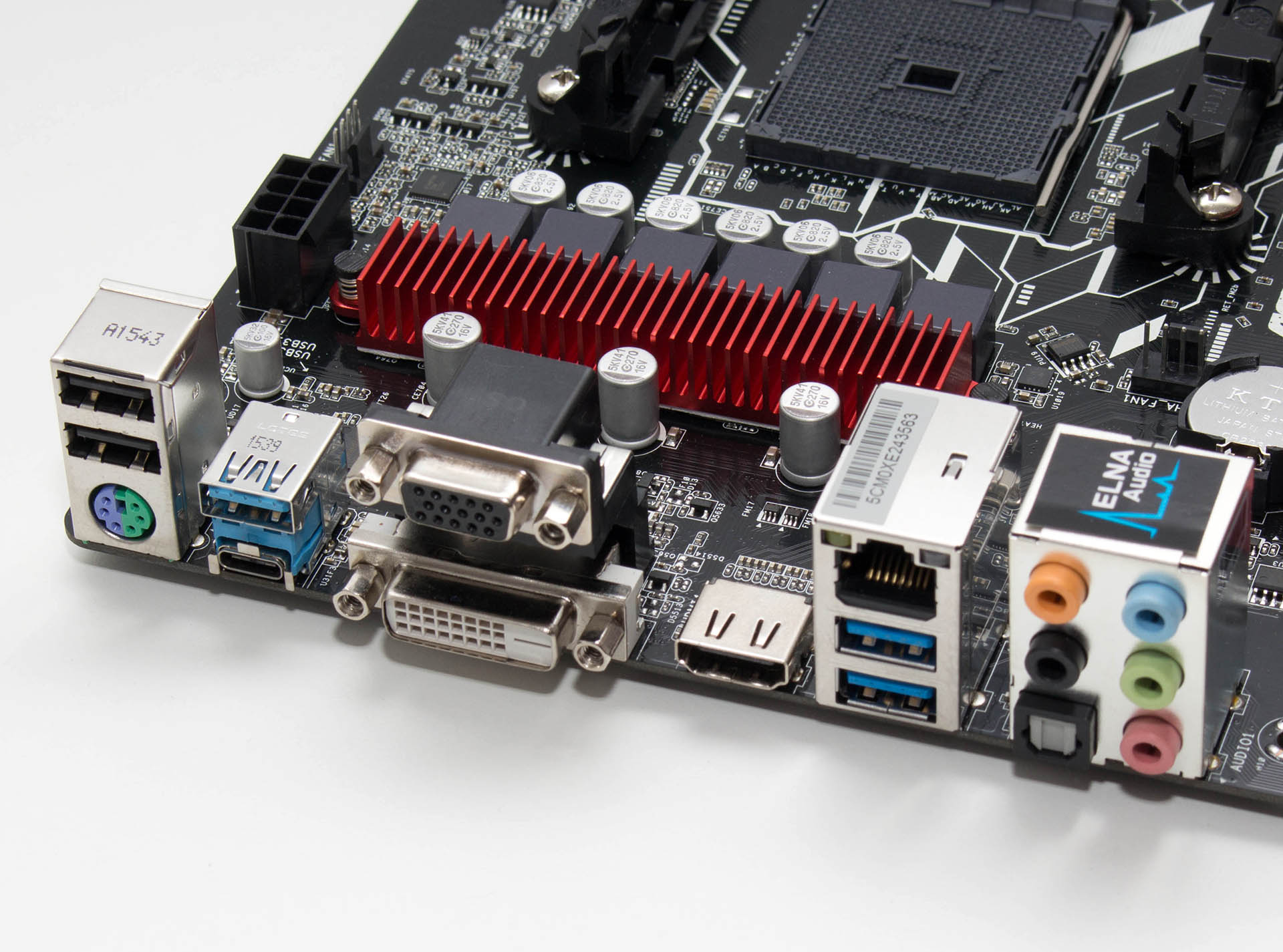

I/O stražnji panel:

  • 1 x PS/2 Mouse/Keyboard Port
  • 1 x D-Sub Port
  • 1 x DVI-D Port
  • 1 x HDMI Port
  • 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1143) (Supports ESD Protection (ASRock Full Spike Protection))
  • 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1143) (Supports ESD Protection (ASRock Full Spike Protection))
  • 2 x USB 3.0 Ports (AMD A88X (Bolton-D4)) (Supports ESD Protection (ASRock Full Spike Protection))
  • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
  • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
  • HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Na stražnjem su panelu najzanimljiviji Type A i Type C USB 3.1 konektori koji ovu ploču uzdižu iz mase sličnih i čine ju future proof proizvodom.

asr_a88m_13 asr_a88m_14

asr_a88m_15 asr_a88m_16

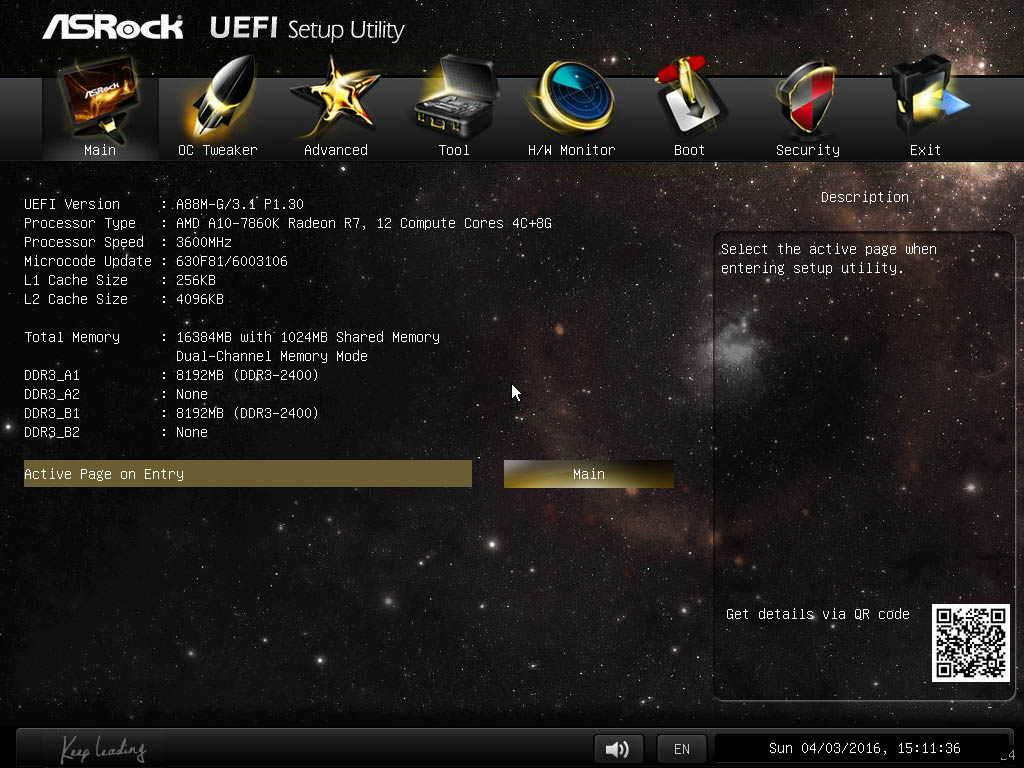

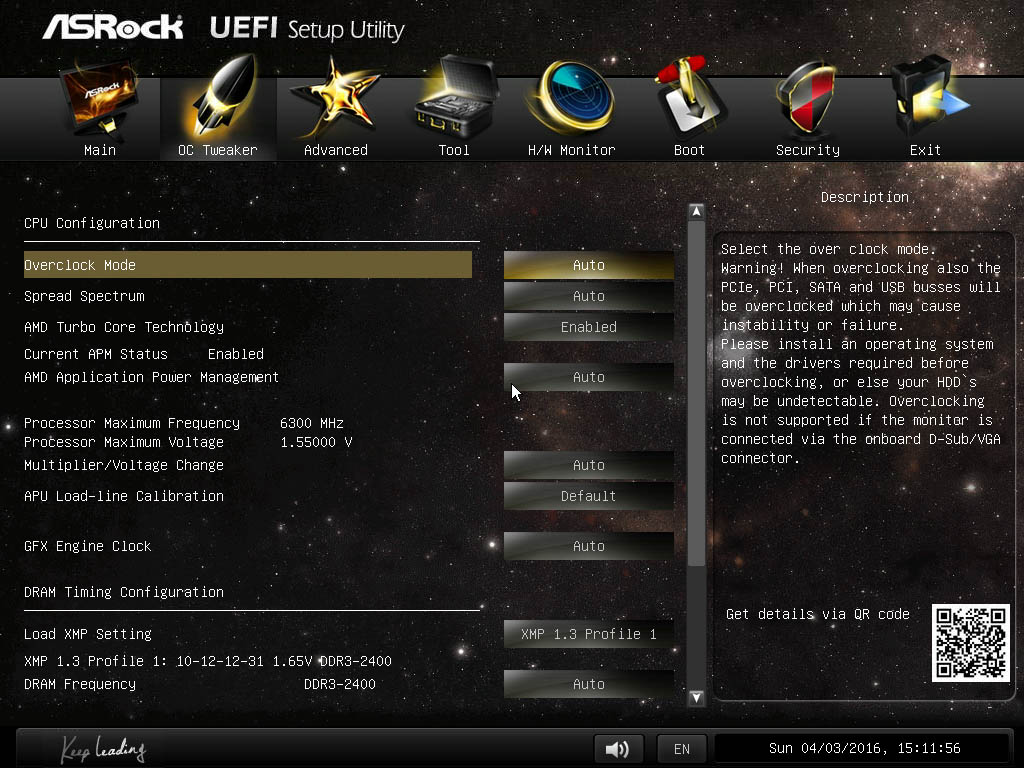

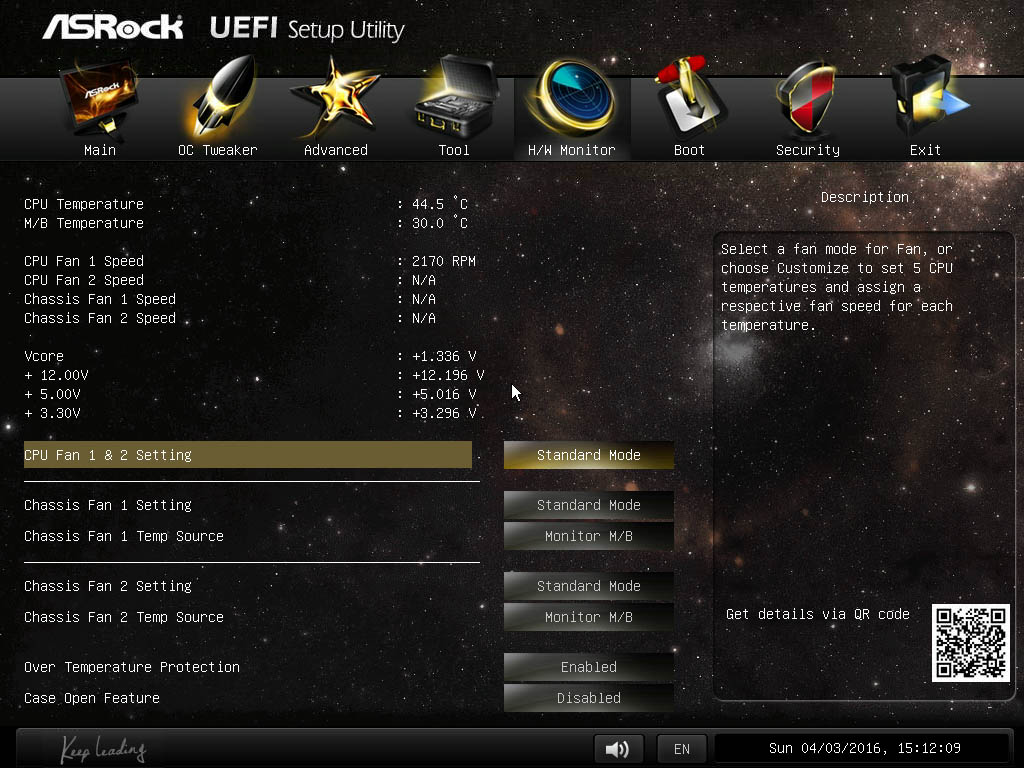

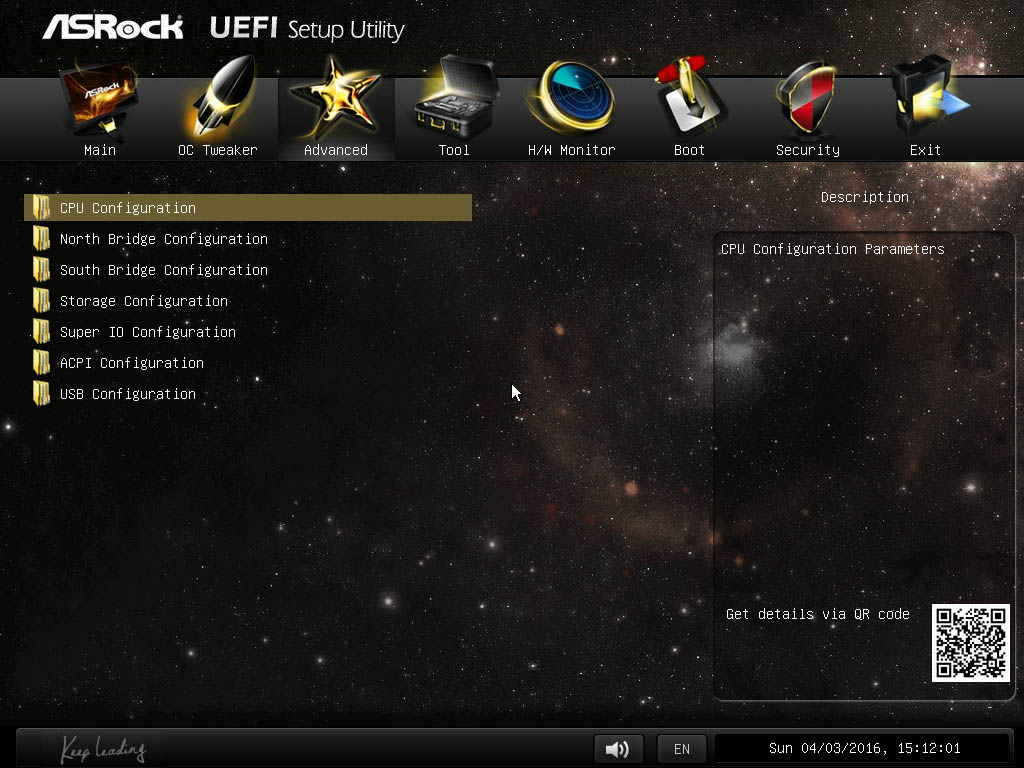

UEFI sučelje BIOS-a je tipičnog ASRock layouta i nekima će biti prešareno, no ipak je pregledno i dovoljno intuitivno za korištenje. Druga zamjerka bi mogla biti mala usporenost pri prijelazu s glavnih opcija, no sve u svemu zaslužuje prolaznu ocjenu. OC Tweaker nudi osnovne opcije za overclocking procesora, sabirnice i memorije no ne treba očekivati previše. Sa softverske strane ASRock i dalje malo zaostaje za konkurencijom po pitanju rada i izgleda aplikacija, no ipak nude dovoljno u obliku Live Update-a i APP Shop-a, A-Tuning-a, Disk Health Report-a itd.
