ASRock A88M-G/3.1 test

Nakon testa novog APU-a A10-7860K i malene MSI-eve A68HI Mini ITX ploče, na red dolazi jedna Micro ATX ploča koja je također namijenjena FM2+ APU-ima. Ova je za razliku od MSI-eve bazirana na najjačem A88 čipsetu, te donosi bogatiju opremu. ASRock se potrudio te implementirao USB 3.1 kontroler i to s oba dostupna konektora - Type A i C. Uz to ploča ima i M.2 Socket 3, po jedan PCIe 3.0 x16 te PCIe 2.0 x16 slot te kvalitetnu audio jedinicu. Ploča dolazi u klasičnoj kartonskoj kutiji na kojoj se nalaze i detalji o proizvodu.

Unutar kutije je ploča smještena u zaseban karton koji ju štiti i s donje i s gornje strane, te je u antistatičkoj vrećici. Bundle nije naročito bogat i sastoji se tek od uputa za instalaciju i korištenje, medija s upravljačkim programima i aplikacijama, jednog vijka za M.2 uređaje, dva SATA kabela i zaštite za stražnji I/O panel.

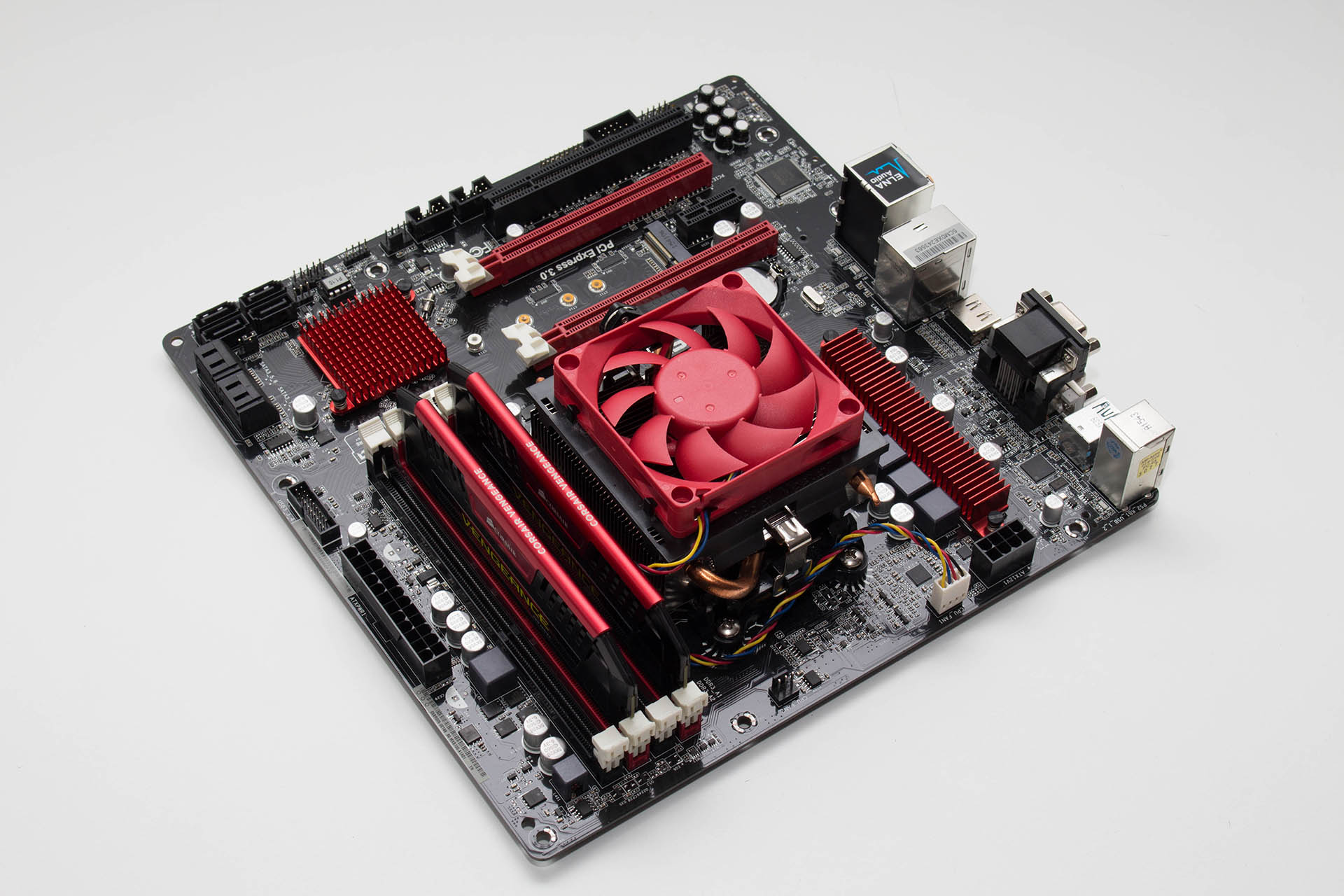

 Ploča Micro ATX dimenzija (24.4 x 24.4 cm), dobro izgleda, kombinira crni PCB sa crnim i crvenim elementima i ukupan dojam je jako dobar. Layout je također solidan s glavnim konektorima pomaknutim na rub ploče za lakši pristup. Hlađenje je malo spartanski izvedeno s malenim i tankim hladnjakom na A88 čipsetu te ne puno većim na VRM dijelu. Prilikom normalne se upotrebe hladnjaci zagriju no ne i pregriju, dok je kod overclockinga ipak potrebno prisilno hlađenje, odnosno usmjeravanje zračne struje preko ključnih elemenata na ploči.

Specifikacije ASRock A88X-G/3.1 Podržani procesori - Supports Socket FM2+ 95W / FM2 100W processors - 4 + 2 Power Phase design Čipset - AMD A88X (Bolton-D4) Memorija - Dual Channel DDR3 Memory Technology - 4 x DDR3 DIMM Slots - Supports DDR3 2400+(OC)/2133/1866/1600/1333/1066 non-ECC, un-buffered memory - Max. capacity of system memory: 64GB* - Supports Intel Extreme Memory Profile (XMP) 1.3 / 1.2 - Supports AMD Memory Profile Technology (AMP) up to AMP 2400 Utori za proširenja - 1 x PCI Express 3.0 x16 Slot (PCIE1 @ x16 mode) - 1 x PCI Express 2.0 x16 Slot (PCIE3 @ x4 mode) - 1 x PCI Express 2.0 x1 Slot - 1 x PCI Slot Grafika i Multi-VGA podrška - Integrated AMD Radeon R7/R5 Series Graphics in A-series APU - DirectX 11.1, Pixel Shader 5.0 with FM2+ CPU. DirectX 11, Pixel Shader 5.0 with FM2 CPU. - Max. shared memory 2GB - Three graphics output options: D-Sub, DVI-D and HDMI - Supports Triple Monitor- Supports AMD Quad CrossFireX, CrossFireX and Dual Graphics LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111GR - Supports Wake-On-WAN - Supports Wake-On-LAN - Supports Lightning/ESD Protection (ASRock Full Spike Protection) - Supports LAN Cable Detection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection (ASRock Full Spike Protection) - ELNA Audio Caps Storage - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5 and RAID 10), NCQ, AHCI and Hot Plug - 1 x M.2_SSD (NGFF) Socket 3, supports type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s) USB - 2x USB 3.1 10GBps (Type A i C), 4x USB 3.0, 6x USB 2.0 BIOS - 64Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 1.1 Compliant wake up events - Supports jumperfree - SMBIOS 2.3.1 support - DRAM, CPU Voltage multi-adjustment Format - Micro ATX Form Factor (24.4 x 24.4 cm) - Solid Capacitor design Interni I/O portovi - 1 x COM Port Header - 1 x TPM Header - 2 x CPU Fan Connectors (1 x 4-pin, 1 x 3-pin) - 2 x Chassis Fan Connectors (2 x 4-pin) - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) - 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection)) Specijalne značajke ASRock USB 3.1 - ASRock USB 3.1 Type-A Port (10 Gb/s) - ASRock USB 3.1 Type-C Port (10 Gb/s) ASRock Super Alloy - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Full Spike Protection ASRock Live Update & APP Shop



Gornja je strana ploče kao i obično rezervirana za socket, VRM i memorijske utore. VRM jedinica je 4 + 2 faznog layouta, te je dimenzionirana za 95 i 100 W APU-e, a rezerve ima i za overclocking. Kontroler je Richtekov RT8878A s AMD SVI2 podrškom, G-NAVP topologijom i dva ugrađena MOSFET-a. FM2+ socket je smješten na sredini s nosačima za hladnjak, a prostora je dovoljno za sve tipove hladnjaka. Memorijskih je slotova četiri s podrškom za DDR3 module maksimalne brzine 2400+ MHz pri overclockingu, te maksimalnih 64 GB kapaciteta. Tu se na gornjoj strani ploče još nalazi i ASMedijin 1143 USB 3.1 kontroler s Type A i Type C konektorima na stražnjem I/O-u. Uz klasični osam pinski 12V konektor tu su i dva konektora za ventilatore (3 i 4-pinski), dok su na desnoj strani ploče 24-pinski ATX konektor te interni USB 3.0 konektor.

Donja lijeva strana ploče je rezervirana za slotove i kontrolere. Tu nalazimo Realtekov 8111GR Gigabit LAN kontroler, Nuvotonov Super I/O kontroler te Realtekov solidni ALC1150 sa svojim setom ELNA kondenzatora. Iznad se prvog PCIe 3.0 x16 utora nalazi jedan 4-pinski konektor za ventilator i baterija, a ispod njega su svoje mjesto pronašli PCIe x1 utor i u nastavku M.2 socket s podrškom za uređaje maksimalne dužine 80 mm (20 Gbps), koji dijeli resurse sa PCIE3 slotom. Ispod se nalazi taj PCIe 2.0 x16 utor (x4 brzine) te jedan legacy PCI utor. Ploča ima podršku za CrossfireX kombinacije grafičkih kartica.

Na samom dnu ploče se nalaze razni interni konektori (Audio, Com, 2x USB 2.0, konektor za ventilator, F_panel konektor itd.) Ispod omanjeg hladnjaka je A88 (Bolton D4) čipset, a oko njega su smještena četiri vertikalna i četiri horizontalna SATA 6Gbps konektora s podrškom za RAID polja.

I/O stražnji panel:

• 1 x PS/2 Mouse/Keyboard Port
• 1 x D-Sub Port
• 1 x DVI-D Port
• 1 x HDMI Port
• 1 x USB 3.1 Type-A Port (10 Gb/s) (ASMedia ASM1143) (Supports ESD Protection (ASRock Full Spike Protection))
• 1 x USB 3.1 Type-C Port (10 Gb/s) (ASMedia ASM1143) (Supports ESD Protection (ASRock Full Spike Protection))
• 2 x USB 3.0 Ports (AMD A88X (Bolton-D4)) (Supports ESD Protection (ASRock Full Spike Protection))
• 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection))
• 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
• HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

Na stražnjem su panelu najzanimljiviji Type A i Type C USB 3.1 konektori koji ovu ploču uzdižu iz mase sličnih i čine ju future proof proizvodom.

UEFI sučelje BIOS-a je tipičnog ASRock layouta i nekima će biti prešareno, no ipak je pregledno i dovoljno intuitivno za korištenje. Druga zamjerka bi mogla biti mala usporenost pri prijelazu s glavnih opcija, no sve u svemu zaslužuje prolaznu ocjenu. OC Tweaker nudi osnovne opcije za overclocking procesora, sabirnice i memorije no ne treba očekivati previše. Sa softverske strane ASRock i dalje malo zaostaje za konkurencijom po pitanju rada i izgleda aplikacija, no ipak nude dovoljno u obliku Live Update-a i APP Shop-a, A-Tuning-a, Disk Health Report-a itd.

Test sistem

Test sistem :: Hardware Matična ploča ASRock A88M-G/3.1 Procesor AMD A10-7860K Memorija 2x 4 GB Corsair 2400 MHz DDR3 Grafičke kartice R7 integrirana Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike PCMark 8.0 7-Zip v.9.2 Cinebench v.15 Luxmark v.2.0, Room TrueCrypt v.7.1 wPrime 2.0 1024M Sniper Elite 3 Low details Thief Low details

Način testiranja

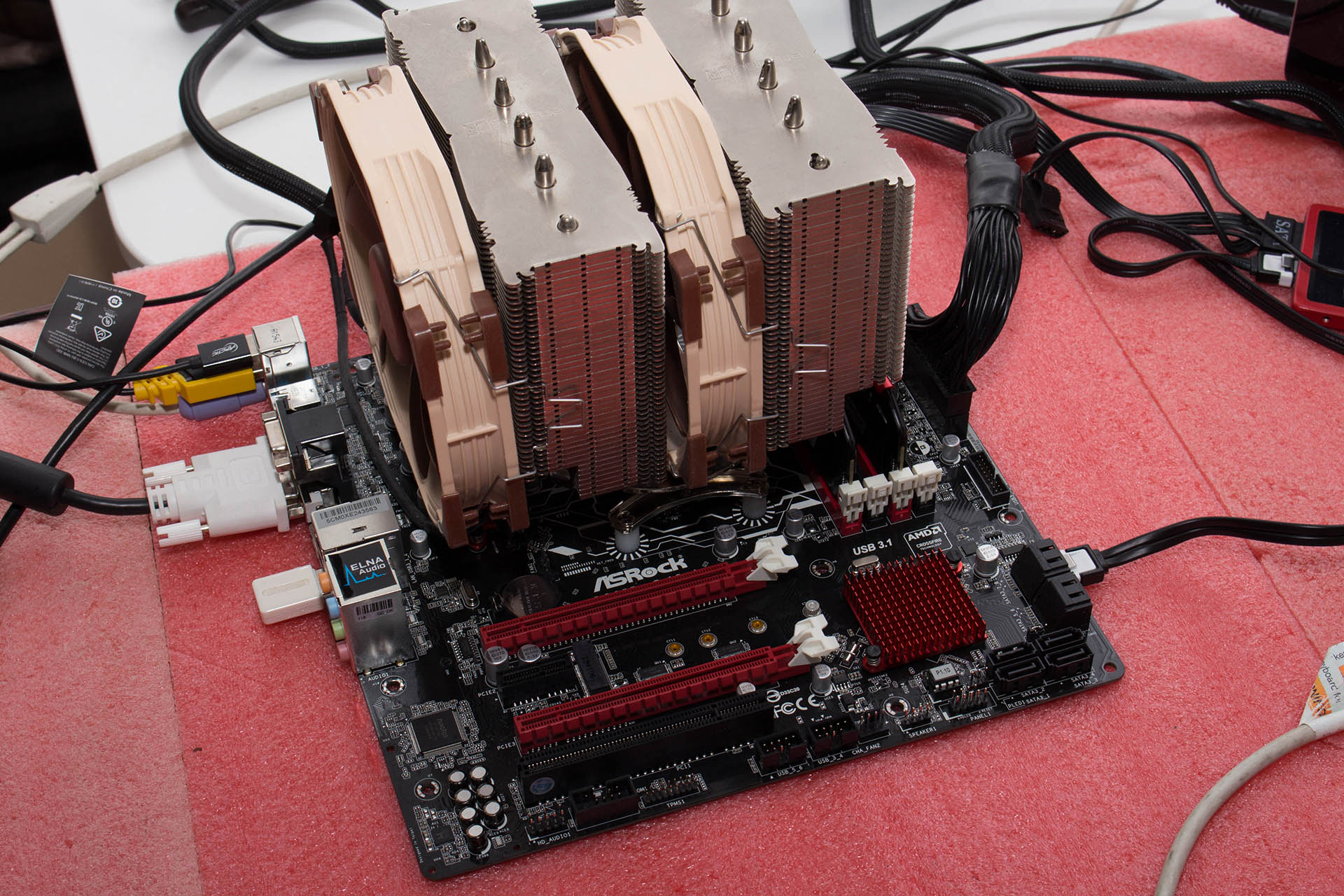

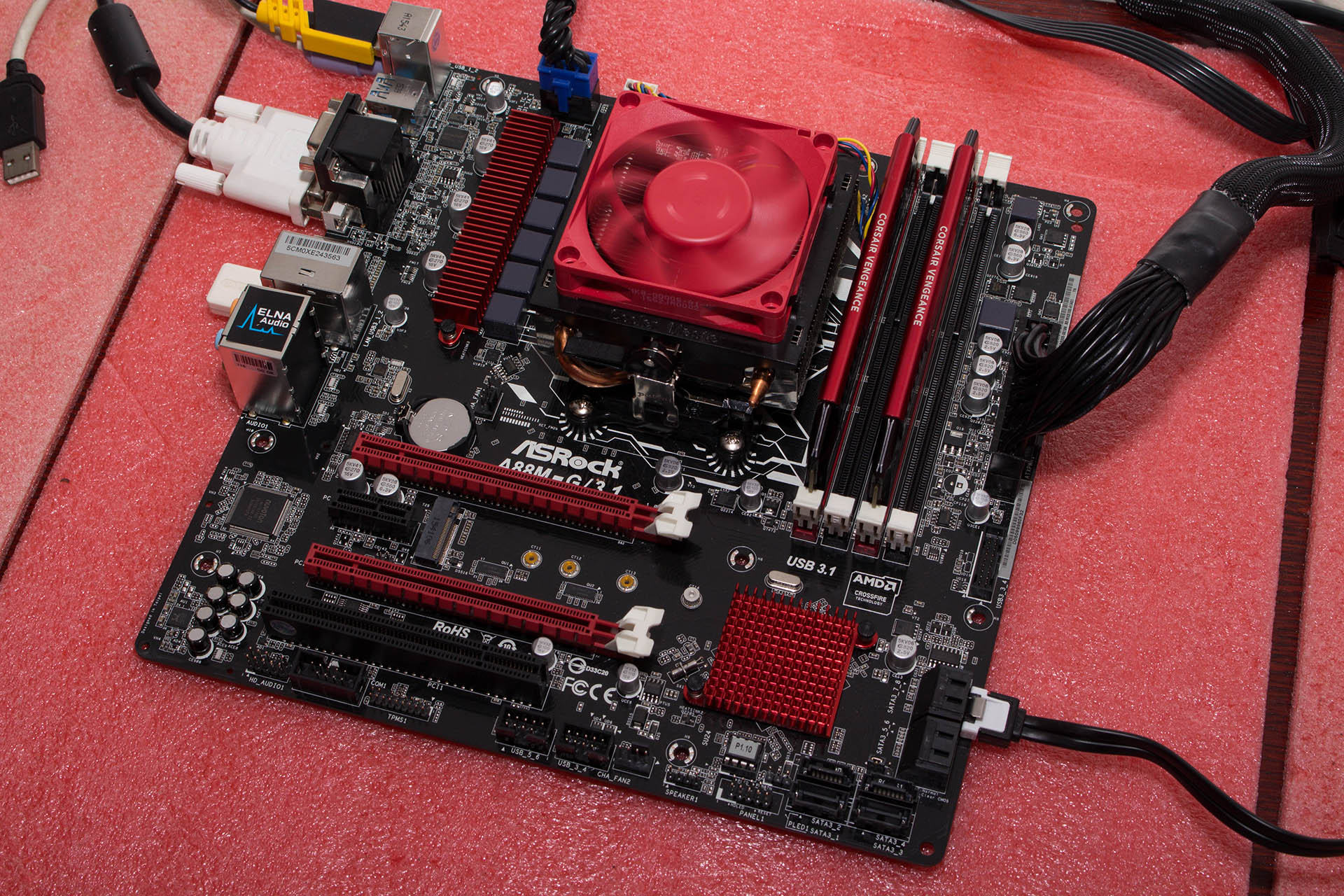

Kao što se na slikama iznad vidi, uz stock hladnjak koji dolazi s APU-om smo koristili i Noctuu D15 (prilikom overclockinga). Memorija je bila brza Corsairova Vengeance Pro na 2400 MHz za ujednačene iGPU performanse, a napajanje smo koristili Superflowerovo Leadex Platinum 1200 W. Benchmarci su bili uobičajeni kada je riječ o testu APU-a, što znači mješavina testova CPU snage, grafičke snage, OpenCL testova itd. Uz to, tu je i standardni test potrošnje. Overclocking

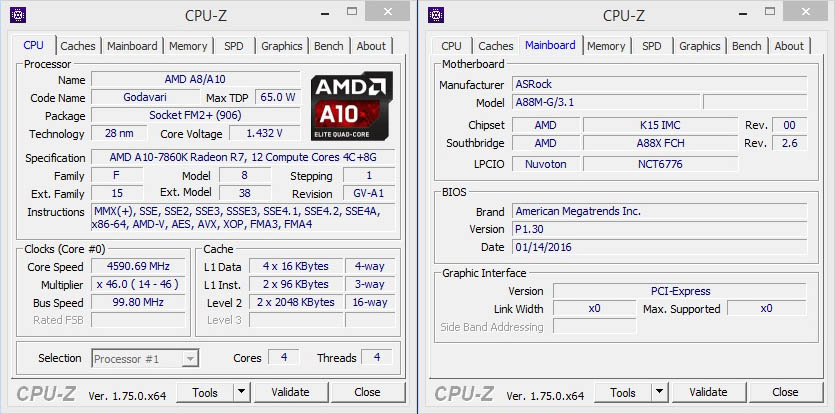

Overclocking smo probali i sa stock hladnjakom i sa D15. Kod stock hladnjaka smo brzo već na 1.4 V i 4.2 GHz prešli temperaturu od 90°C pa je to bio očiti znak kako trebamo prijeći na nešto moćnije. S D15 smo na oko 1.475 V uspjeli postići stabilnih 4.6 GHz (ploča je undervoltala do oko 1.43 V), a tom prilikom temperatura nije prelazila 75°C. Ipak, VRM se dosta zagrijavao pa ovo ne bi preporučili za 24 sata upotrebu. Ploča je najsretnija bila s APU-om na oko 4.4 GHz pri 1.45 V i naravno obaveznom zračnom strujom preko VRM-a.

[ichart headers="ID, GPU" title="PCMark - accelerated" htitle="Score" labels="ASRock A88M-G/3.1, MSI A68HI" values="3568,3461" colors="red,blue" height="300"] [ichart headers="ID, GPU" title="3DMark - FireStrike" htitle="Score" labels="ASRock A88M-G/3.1, MSI A68HI" values="1610,1423" colors="orange,blue" height="300"] Ovdje vidimo kako u oba slučaja na A88 ploči imamo poboljšanje performansi pa je i preporuka kod nabavke jačih A10 i A8 APU-a da se svakako uzimaju uz A88 ploče, jer je i više no očito kako A68 ne može izvući maksimalne performanse iz njih, barem kada su u pitanju grafičke i ukupne performanse sistema. [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="ASRock A88M-G/3.1, MSI A68HI" values="11489,11448" colors="purple,green" height="300"] [ichart headers="ID, CPU (cb)" title="Cinebench 15" labels="MSI A68HI,ASRock A88M-G/3.1" values="303,302" colors="purple,blue" height="300"] [ichart headers="ID, s" title="wPrime 2.0 1024M" htitle="Score (seconds, less is beter)" labels="MSI A68HI,ASRock A88M-G/3.1" values="428.062,432.204" colors="blue,purple" height="300"] x86 performanse su vrlo slične kod obje ploče i to je pozitivno za manju A68. Ipak, overclocking je taj koji donosi prednost većoj ploči pa tako pri 4.4 GHz Cinebench 15 rezultat raste na 348 bodova, a pri 4.6 GHz na 368.

S cijenom od oko 600 kuna, ili oko 70 € u Njemačkoj, A88M-G/3.1 daje dobar omjer uloženog i dobivenog. ASRock je ovdje ponudio vrlo dobar proizvod, kojeg krasi USB 3.1 podrška s oba tipa konektora (Type A i C), kvalitetna audio jedinica (ALC1150) i PCIe 3.0 x16 utor koji radi u punoj brzini. Ukoliko ne koristimo PCIe x4 slot, tada imamo i punu brzinu M.2 socketa i to je zapravo sve što prosječnom korisniku treba. Ono što bi mi još poželjeli je robusniji rashladni sistem koji bi dao primjerenu stabilnost kod overclockinga, jer se ovako ploča ipak malo muči u izvlačenju maksimalnog overclocka iz APU-a. Ipak, s gledišta prosječnog korisnika ova ploča ima apsolutno sve što je potrebno za jedno moderno i brzo računalo. Uz korištenje ovakvog jačeg APU-a sistem je sasvim pogodan za igranje eSports naslova, a lako se performanse mogu povećati dodavanjem još jedne grafičke kartice u Dual Graphics setup (R7 340 i 350 primjerice). Naravno, kome je do ozbiljnijeg igranja preko PCIe 3.0 x16 slota može nadograditi sistem i ozbiljnijom grafičkom karticom.
