ASRock Fatal1ty X299 Gaming K6 recenzija

Nakon recenzije Asusove X299 ploče, na red za test je došla i ASRockova Fatal1ty X299 Gaming K6 namijenjena novim Intelovim Core X procesorima. Baš kao i kod Asusa riječ je o ulaznom modelu u ponudi, pa su te dvije ploče i direktno usporedive. ASRockova donosi trostruki M.2 slot, Dual gigabitni LAN, USB 3.1, Creative Sound Blaster Cinema 3 softver, podršku za Optane tehnologiju, RGB LED osvjetljenje, Super Alloy dizajn 11-fazne VRM jedinice itd. Kao što smo rekli, ovo je ulazni ASRockov X299 model i iznad njega su još tri ploče u trenutnoj ponudi - X299 Taichi (popularna Tajči), Fatal1ty X299 Professional gaming i9 i X299 Killer SLI/ac. Naš testni model dolazi u tower kutiji s ručkom na vrhu, a unutar nje je ploča zaštićena u debljoj crnoj kartonskoj kutiji. Na vanjskom se omotu mogu vidjeti svi detalji i sve tehnologije s kojima je ploča opremljena, pa kupac odmah može vidjeti ima li sve što on treba.

Bundle nije naročito bogat, te ASRock očito čuva bogatiju opremu za skuplje ploče. Sastoji se od dvije knjižice s uputstvima, naljepnice, medija s upravljačkim programima i aplikacijama, jednog 3-way i jednog 2-way SLI mostića, zaštite za stražnji I/O panel, četiri SATA kabela i tri vijka za M.2 sockete. Kao i obično, ASRock svoju ploču dodatno štiti u stiro-pjeni za koju je i pričvršćena plastičnim vezicama.

Ploča je standardnih ATX dimenzija i zapravo je vrlo čistog i jednostavnog dizajna. Mat crni je PCB prošaran sivom bojom, koja je naglašena na M.2 socketima i nadopunjuje vrh strelice na hladnjaku X299 čipseta. Konektori i utori s crni, s metalnim oklopima na tri PCIe utora koji razbijaju crne tonove. Hladnjaci su aluminijski, s gunmetal bojom, a zanimljivo je kako su nalijepljene izbočene X299 i ASRock Fatal1ty oznake na njima.

Layout je logičan i vrlo dobar, sa svim elementima posloženim tamo gdje trebaju biti. Jedino je možda bilo nepotrebno smjestiti horizontalno USB 3.0 konektor koji je odmah iznad SATA utora. Kabeli za USB 3.0 konektore u kućištima su dosta kruti pa je vertiklana orijentacija bolja, unatoč tome što kabel malo opstruira protok zraka. Sve ostalo je kako treba biti, a na ploči se nalazi i dovoljno 4-pinskih konektora za ventilatore - pet.

Zanimljivo, ASRock je dio elemenata odlučio prebaciti na donji dio ploče pa tu nalazimo Nuvotonov Super I/O kontroler i ASMedijn 1074 USB3.0 kontroler. Pločica koja je sastavni dio LGA2066 mehanizma je masivnije građe, a oba su hladnjaka na ploči za nju pričvršćena vijcima.

Specifikacije ASRock Fatal1ty X299 Gaming K6 Podržani procesori - Supports Intel Core X-Series Processor Family for the LGA 2066 Socket - Digi Power design - 11 Power Phase design - Supports Intel Turbo Boost Max Technology 3.0 - Supports ASRock Hyper BCLK Engine III Čipset Intel X299 Memorija - Quad Channel DDR4 Memory Technology - 8 x DDR4 DIMM Slots - Supports DDR4 4400+(OC)/2133 non-ECC, un-buffered memory - Supports non-ECC RDIMM (Registered DIMM) - Max. capacity of system memory: 128GB - Supports Intel Extreme Memory Profile (XMP) 2.0 - 15μ Gold Contact in DIMM Slots Utori za proširenja - 4 x PCI Express 3.0 x16 Slots - 1 x PCI Express 3.0 x1 Slot - 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3) Multi-VGA podrška - Supports AMD Quad CrossFireX, 3-Way CrossFireX and CrossFireX - Supports NVIDIA Quad SLI, 3-Way SLI and SLI LAN - Gigabit LAN 10/100/1000 Mb/s - 1 x Giga PHY Intel I219V, 1 x GigaLAN Intel I211AT - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection - Nichicon Fine Gold Series Audio Caps - 120dB SNR DAC with Differential Amplifier - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets) - Pure Power-In - Direct Drive Technology - PCB Isolate Shielding - Impedance Sensing on Front Out port - Individual PCB Layers for R/L Audio Channel - 15μ Gold Audio Connector - Supports Creative Sound Blaster Cinema 3 Storage - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15 and Intel Smart Response Technology), NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) - 2 x Ultra M.2 Sockets (M2_1 and M2_3), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) USB  ASRock USB 3.1 Gen2 - ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s) BIOS - 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS) - Supports Secure Backup UEFI Technology - ACPI 6.1 Compliant wake up events - SMBIOS 3.0 Support - CPU, DRAM, VPPM, VTTM, PCH 1.0V, VCCMPHY, VCCIO, VCCST, VCCSA, VCCSFR, VCCPLL, CLK VDD, PEGRCOMP Voltage Multi-adjustment Format - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 8 Layer PCB Interni I/O portovi - 1 x Virtual RAID On CPU Header - 1 x TPM Header - 1 x Power LED and Speaker Header - 2 x RGB LED Headers - 1 x CPU Fan Connector (4-pin) - 1 x CPU Optional/Water Pump Fan Connector (4-pin) - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control) - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector (15μ Gold Audio Connector) - 1 x Thunderbolt AIC Connector (5-pin) - 3 x USB 2.0 Headers (Support 6 USB 2.0 ports) (Supports ESD Protection) - 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 Hub) (Supports ESD Protection) - 1 x Dr. Debug with LED Jedinstvene značajke Power - Hi-Density Power Connectors (24 pin and 8 pin) - Dr. MOS Memory - 15μ Gold Contact in DIMM Slots VGA Card - 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE3) Cooling - XXL Aluminum Alloy Heatsink - 8 Layer PCB Audio - Creative Sound Blaster Cinema 3 ASRock Super Alloy - XXL Aluminum Alloy Heatsink - Premium 60A Power Choke - Dr. MOS - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) - I/O Armor - Matte Black PCB - High Density Glass Fabric PCB ASRock Steel Slots ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop

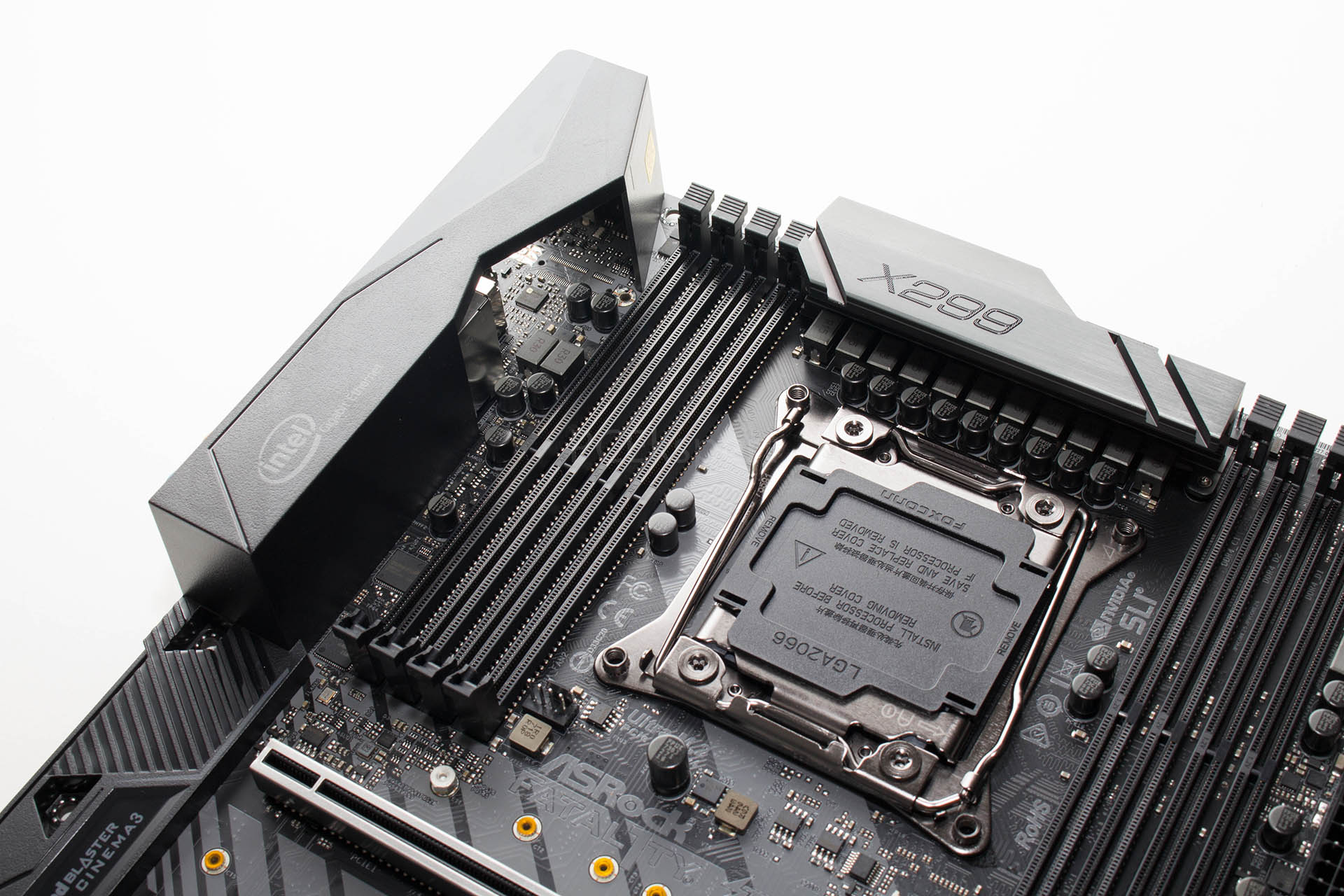

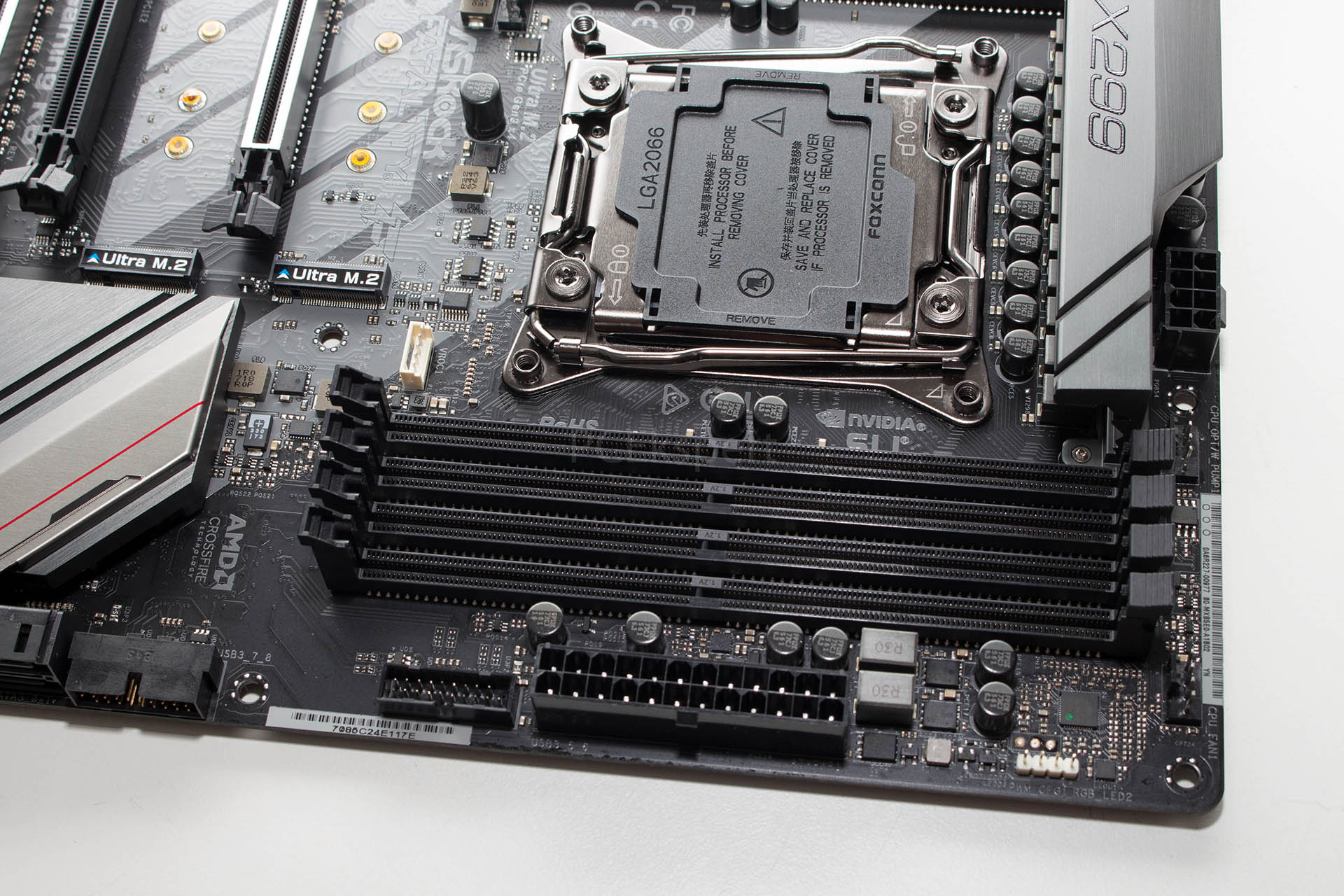

Nakon pregleda svih karakteristika ploče u zasebnoj tablici, krećemo s malo detaljnijim pogledom na nju samu. Za početak kao i uvijek prostor oko socketa za procesor. S lijeve i desne strane su standardno osam DIMM utora za DDR4 memoriju, maksimalnog kapaciteta do 128 GB u ovisnosti o procesoru. Pored desnih DIMM utora je i VROC konektor - Virtual RAID on CPU. Odmah iznad socketa je 11-fazna napojna jedinica s digitalnim kontrolerom. Na MOSFET-ima se nalazi masivan aluminijski hladnjak, koji ih adekvatno hladi sve dok ne overclockiramo. Kada krenemo s tim poželjno je sve skupa aktivno hladiti jer temperature vrlo brzo narastu. Uz desni se rub ploče nalaze 24-pinski ATX konektor, interni USB 3.0 konektor, RGB_LED konektor za trake, a na vrhu su dva 4-pinska konektora za ventilatore/vodenu pumpu, te 8-pinski EPS konektor.

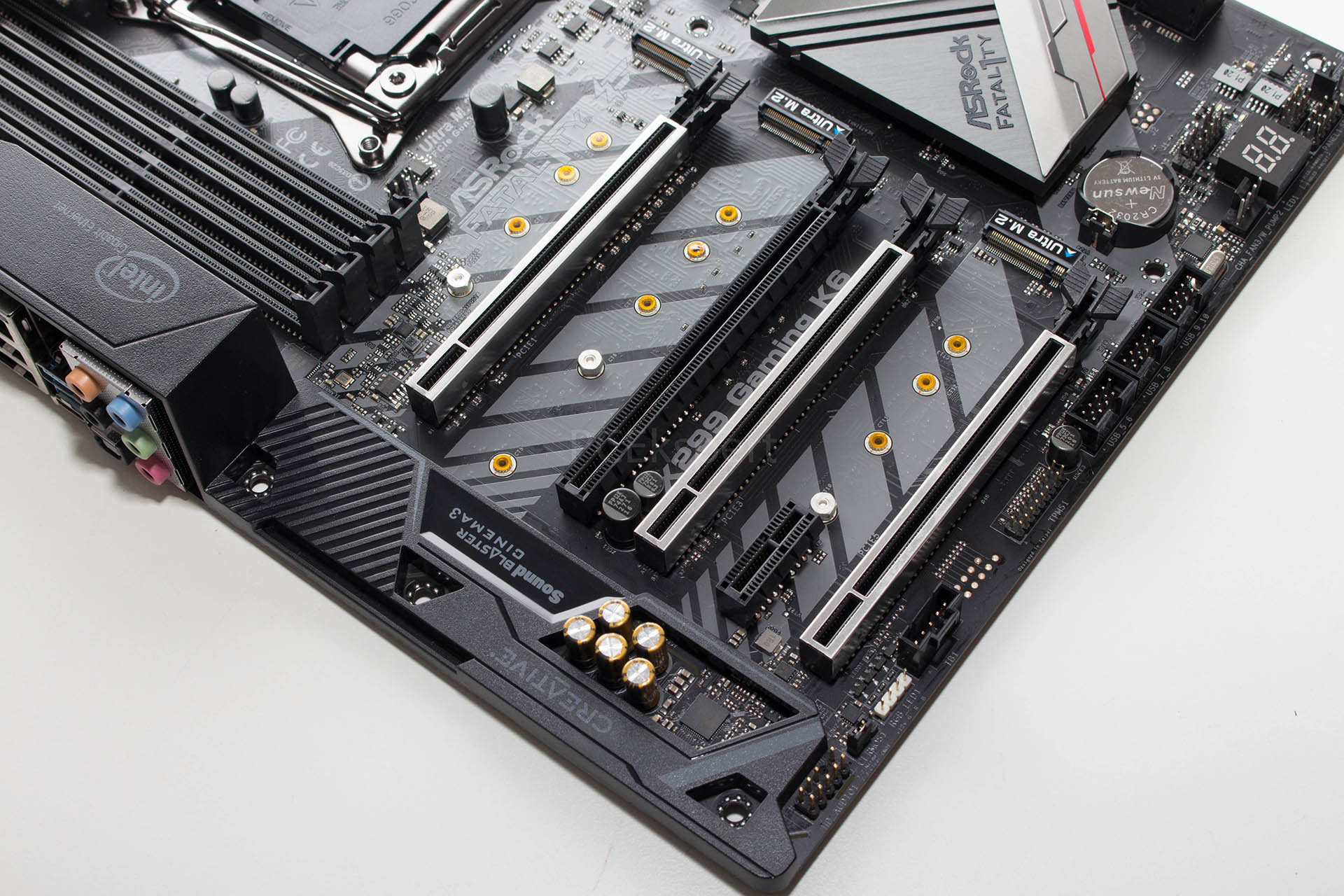

Lijevi donji je uvijek jedan od kompleksnijih dijelova ploče, jer je prepun elemenata. Na rubu je kao i uvijek audio jedinica koja se vrti oko ALC1220 CODEC-a, a tu su i Nichiconovi audio kondenzatori, 120 dB SNR DAC s diferencijalnim pojačalom, zatim TI NE5532 pojačalo za slušalice (do 600 Ohma impedancije). Lijevi i desni se kanal nalaze na različitim slojevima PCB-a, a svi su audio konektori pozlaćeni (15μ). Sa softverske je strane tu Creativeov Sound Blaster Cinema 3. Ploča ima i Dual LAN setup za što su zaduženi Intelovi I219V i I211AT kontroleri. Četiri su PCEe 3.0 x16 utora, tri su oklopljena, propusnost i CFX/SLI kombinacije ovise o tome imate li procesor s 44, 28 ili 16 PCIe stazica. Podrška s najjačim procesorima ide do 3-way CFX i SLI. Ujedno, treba paziti na neke kombinacije kao što su PCIe 4 i M2_2 slotovi koje ako popunimo oba brzina M.2 pada na x2. Uz njih se tu smjestio i jedan PCIe 3.0 x1 slot.

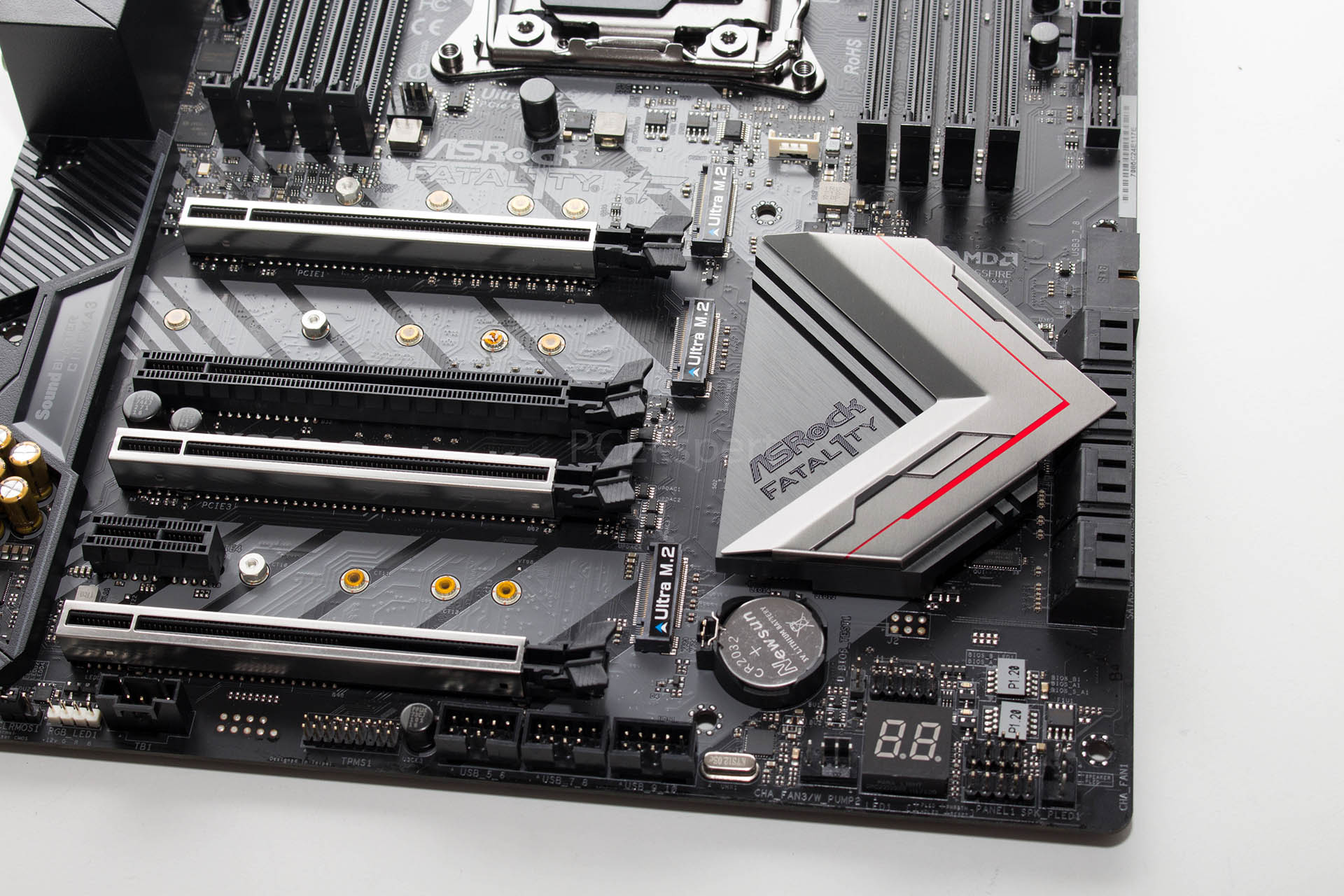

Između slotova su se smjestila tri M.2 socketa od čega dva podržavaju do 80 milimetara, a jedan do 110 milimetara uređaje. Svi imaju podršku za NVMe uređaje, a samo M2_2 podržava uređaje i u SATA i u PCIe gen3 x4 načinu rada, druga dva su samo PCIe gen3 x4. Šteta, no ASRock ne isporučuje pasivne hladnjake za M.2 SSD-e za koje znamo kako se jako zagrijavaju, pa će se kupac ovdje morati snalaziti sam. Na donjem dijelu ploče se nalaze uobičajeni konektori i utori, s LED dijagnostikom koja odskače. Ujedno, tu su i dva BIOS čipa, baterija, i pod adekvatnim hladnjakom X299 čipset.

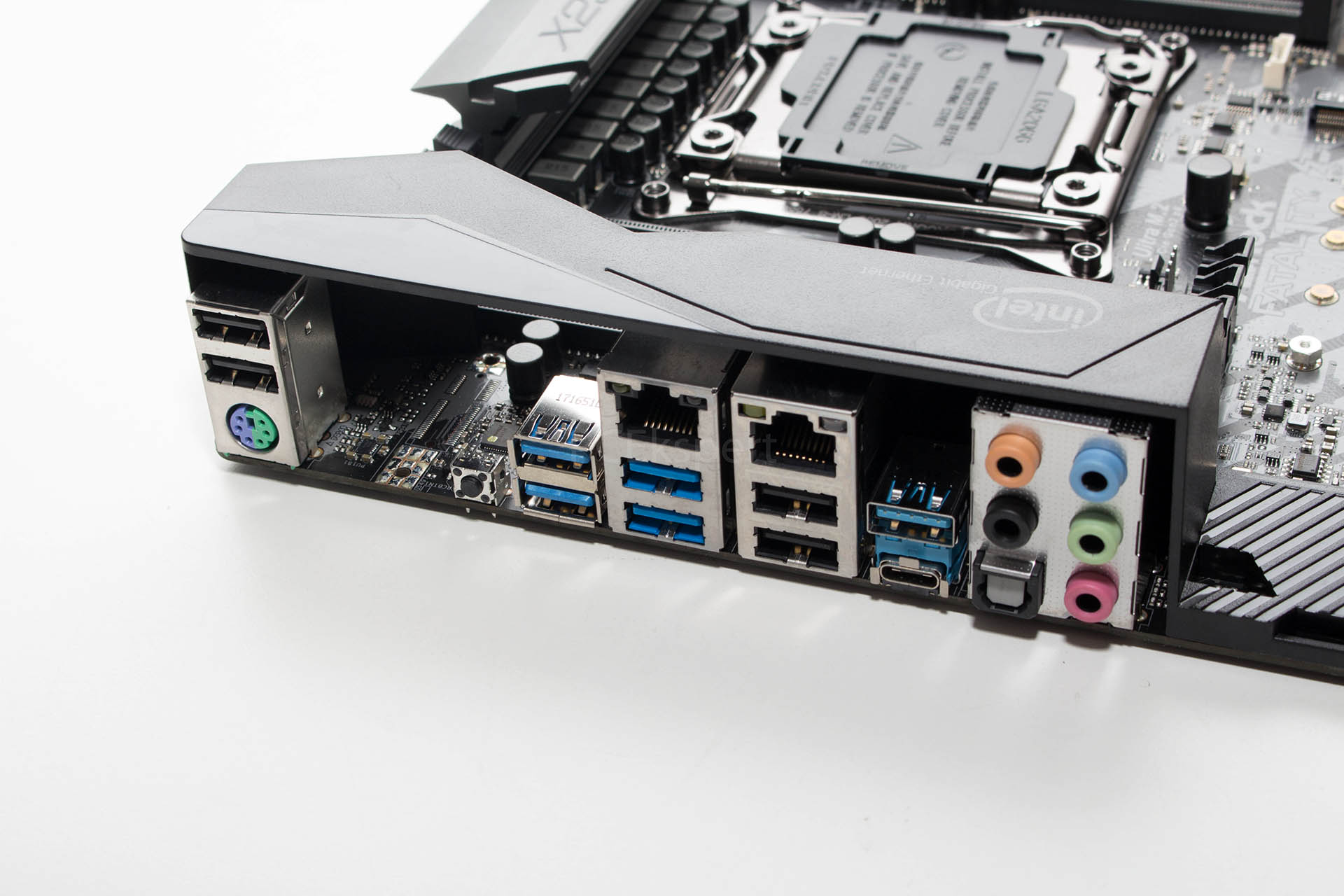

Stražnji je I/O panel pokriven plastičnim pokrovom, i na njemu se nalaze:

• 1 x PS/2 Mouse/Keyboard Port
• 1 x Optical SPDIF Out Port
• 4 x USB 2.0 Ports (Supports ESD Protection)
• 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
• 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
• 4 x USB 3.1 Gen1 Ports (Supports ESD Protection)
• 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
• 1 x Clear CMOS Switch
• HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

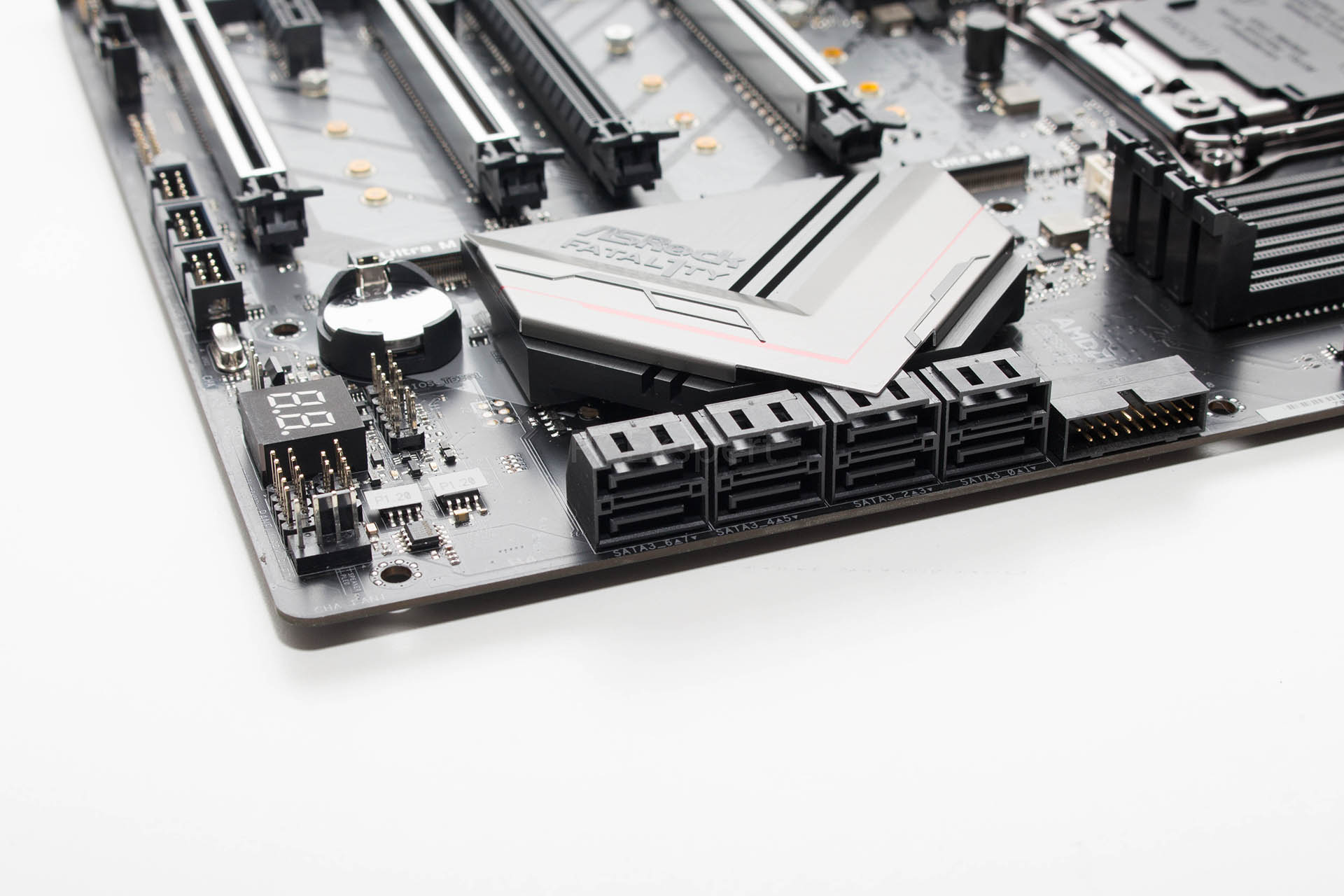

SATA konektora ima osam od kojih neki dijele resurse s M.2 socketima. Tako ako je M2_1 popunjen, SATA3_0 neće raditi, a ako popunimo M2_2 socket SATA3_1 neće raditi. Ako pak M2_3 popunimo sa SATA M.2 uređajem tada portovi SATA3_4 i _5 neće raditi, a ako ga pak popunimo PCIE M.2 SSD-om tada portovi SATA3_4, _5_, _6 i _7 neće raditi.

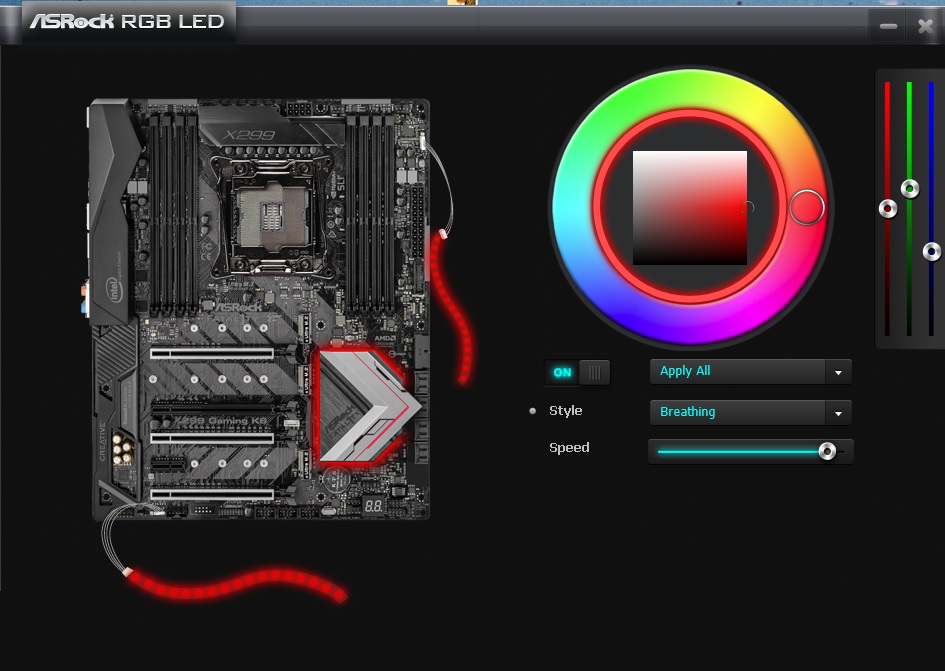

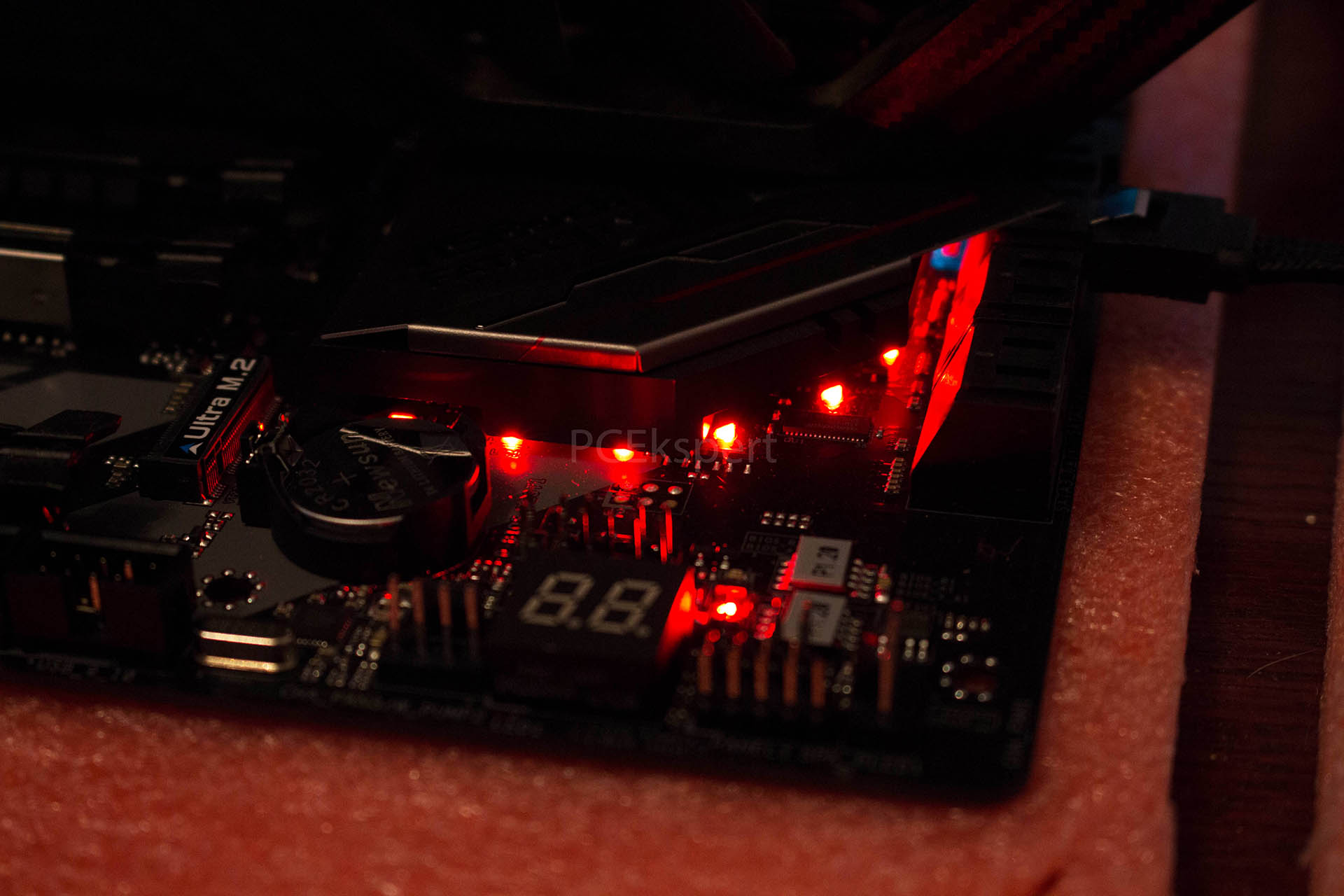

Ploča ima i RGB LED rasvjetu koju možemo kontrolirati ili putem RGB LED softvera ili u UEFI sučelju. Efekti koje možemo odabrati su Static, Breathing, Strobe, Cycling, Random, Music i Wave. Osvijetljen je samo dio s južne strane hladnjaka na čipsetu.

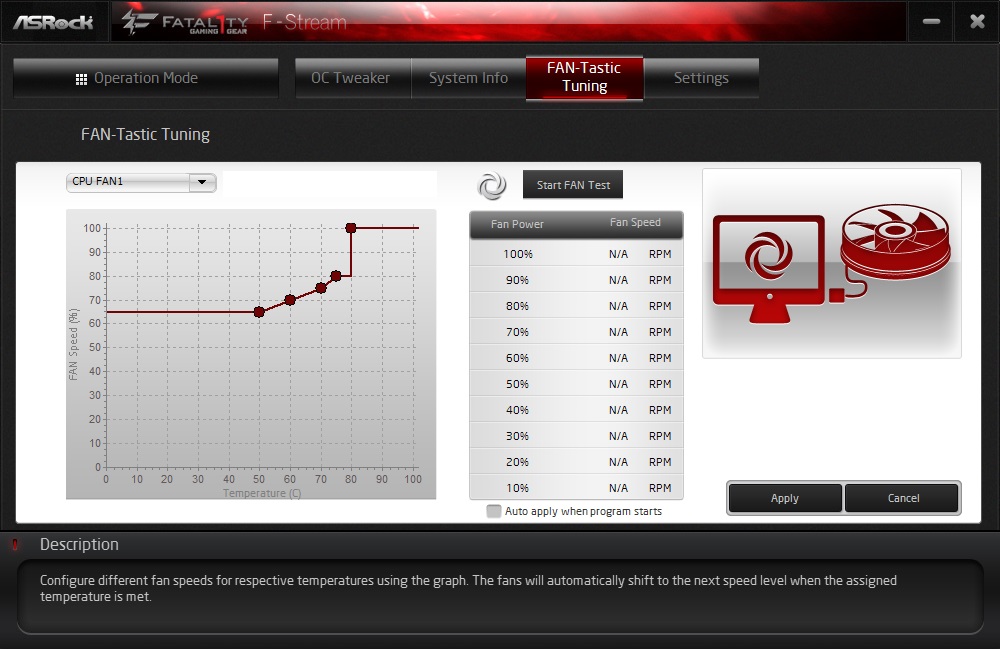

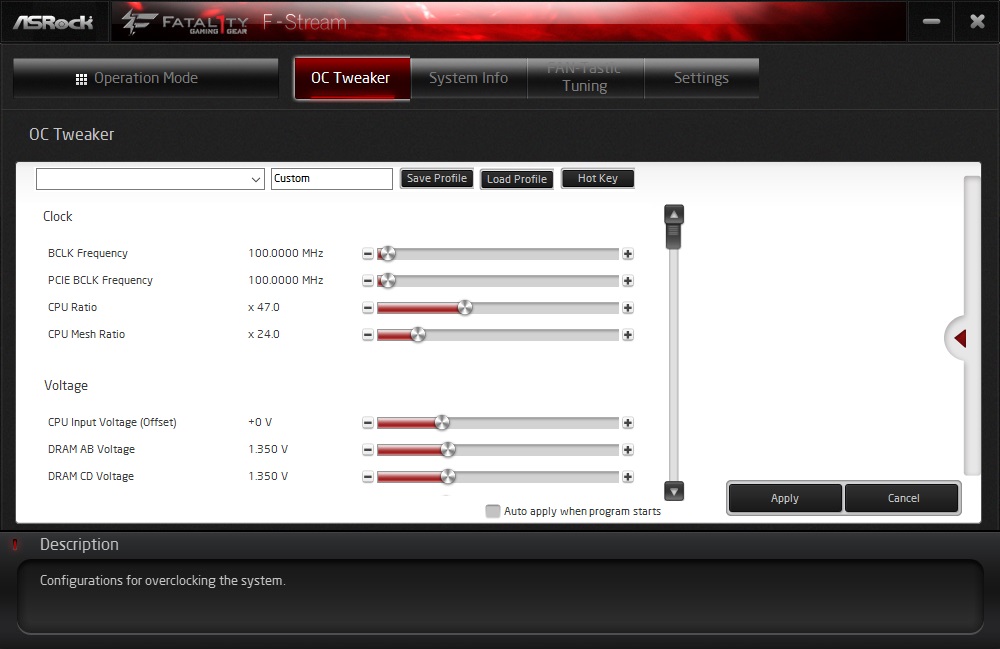

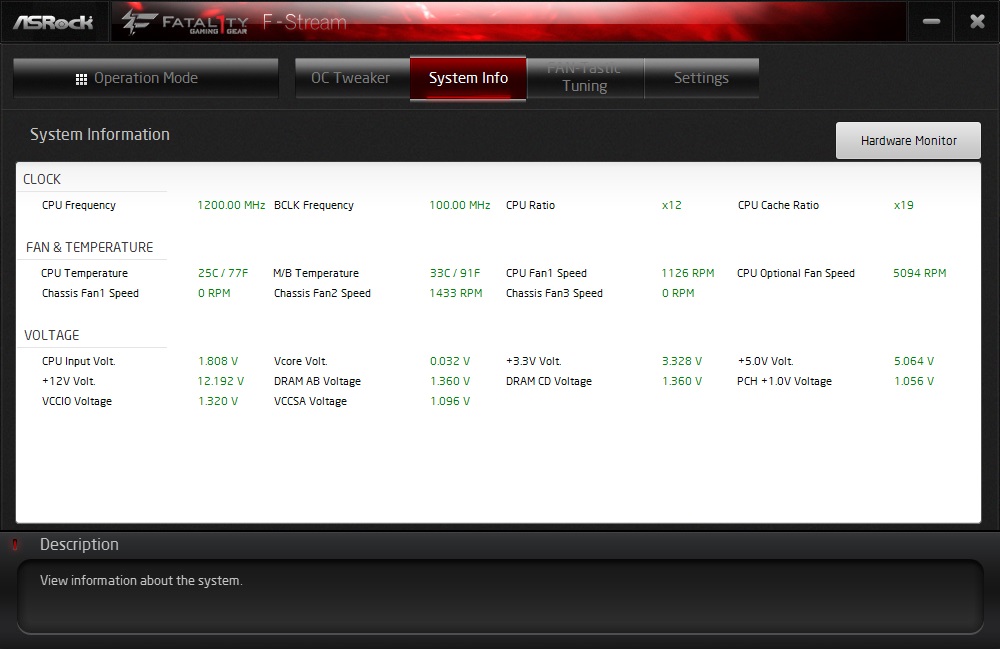

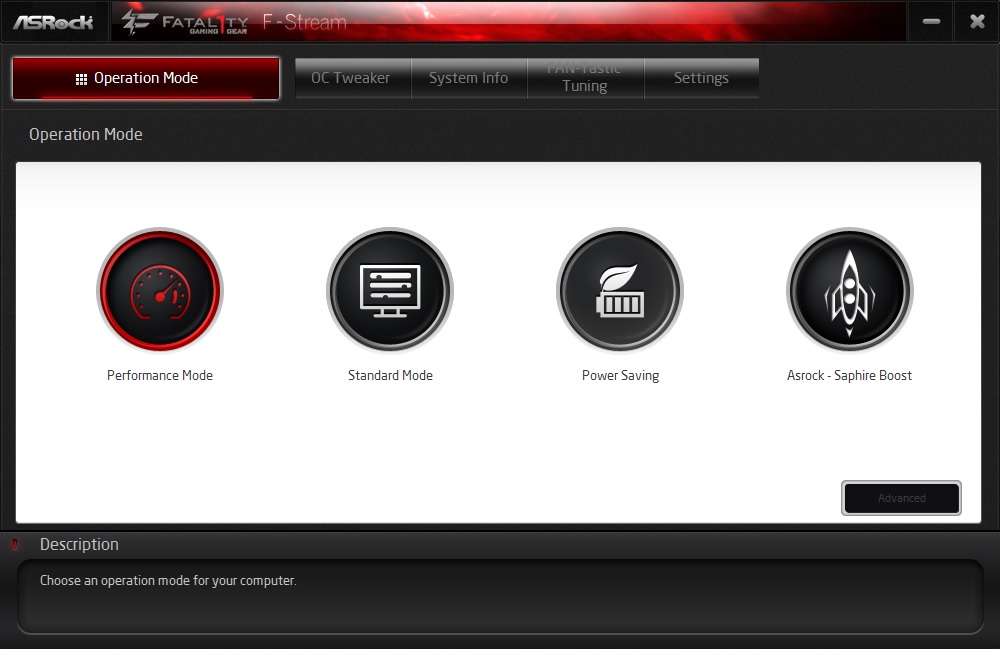

Centralni softver za kontrolu rada ploče zove se F-Stream i nudi različite opcije ili nadzora parametara rada ili kontrole nad određenim parametrima. Za one s manje znanja nudi i jednostavnu promjenu iz slabijih u jače modove performansi, kao i odabir boost opcije za grafičku karticu. U početku vas upozori kako će te ipak najbolje performanse dobiti uz, u ovom slučaju, Trixx aplikaciju, no i F-Stream može donijeti određeno poboljšanje performansi. Softver još nije na razini primjerice Asusovog, no stabilan je i dovoljno brzo radi.

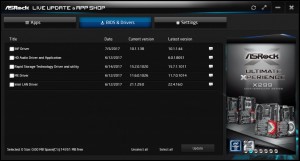

Live Update i App Shop aplikacija omogućuje instalaciju popratnih 3-party aplikacija, kao što je Sound Blaster Cinema 3 za zvučne efekte, RGB LED za promjenu osvjetljenja na ploči itd. Aplikacija nudi i skidanje najnovijih drivera ili verzije BIOS-a s ASRockovih stranica.

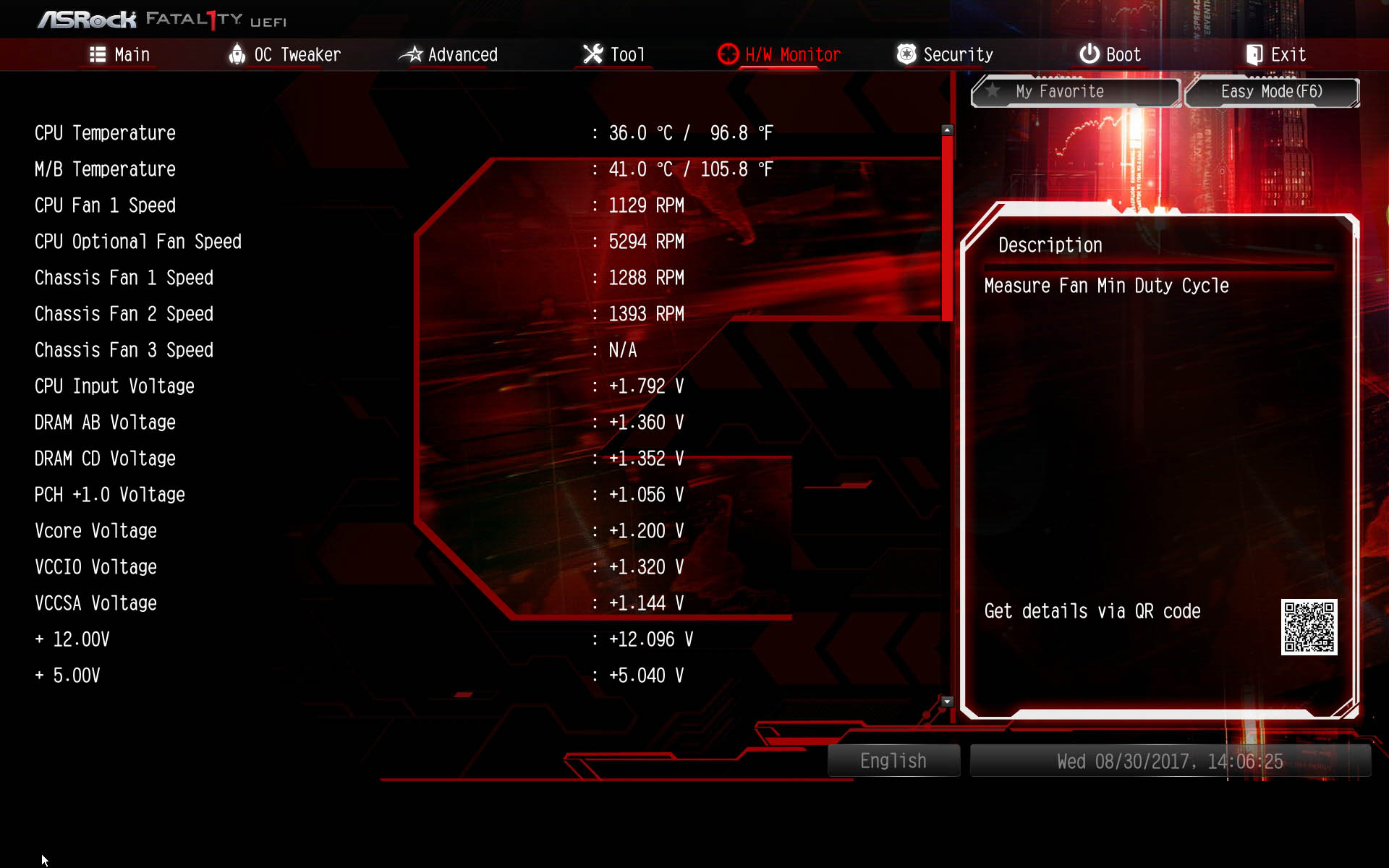

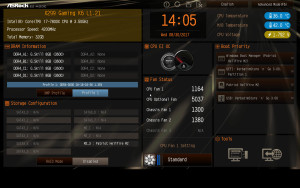

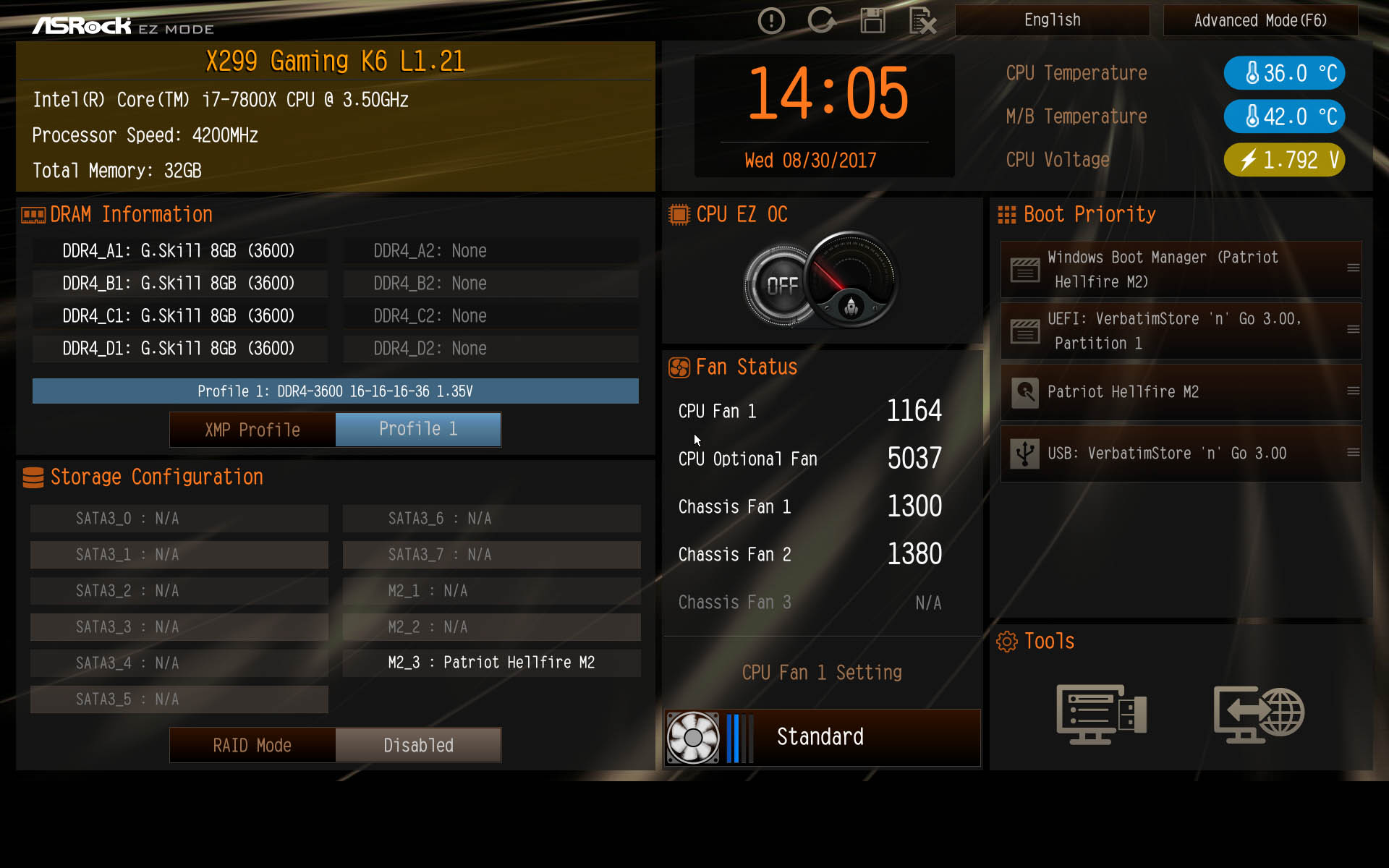

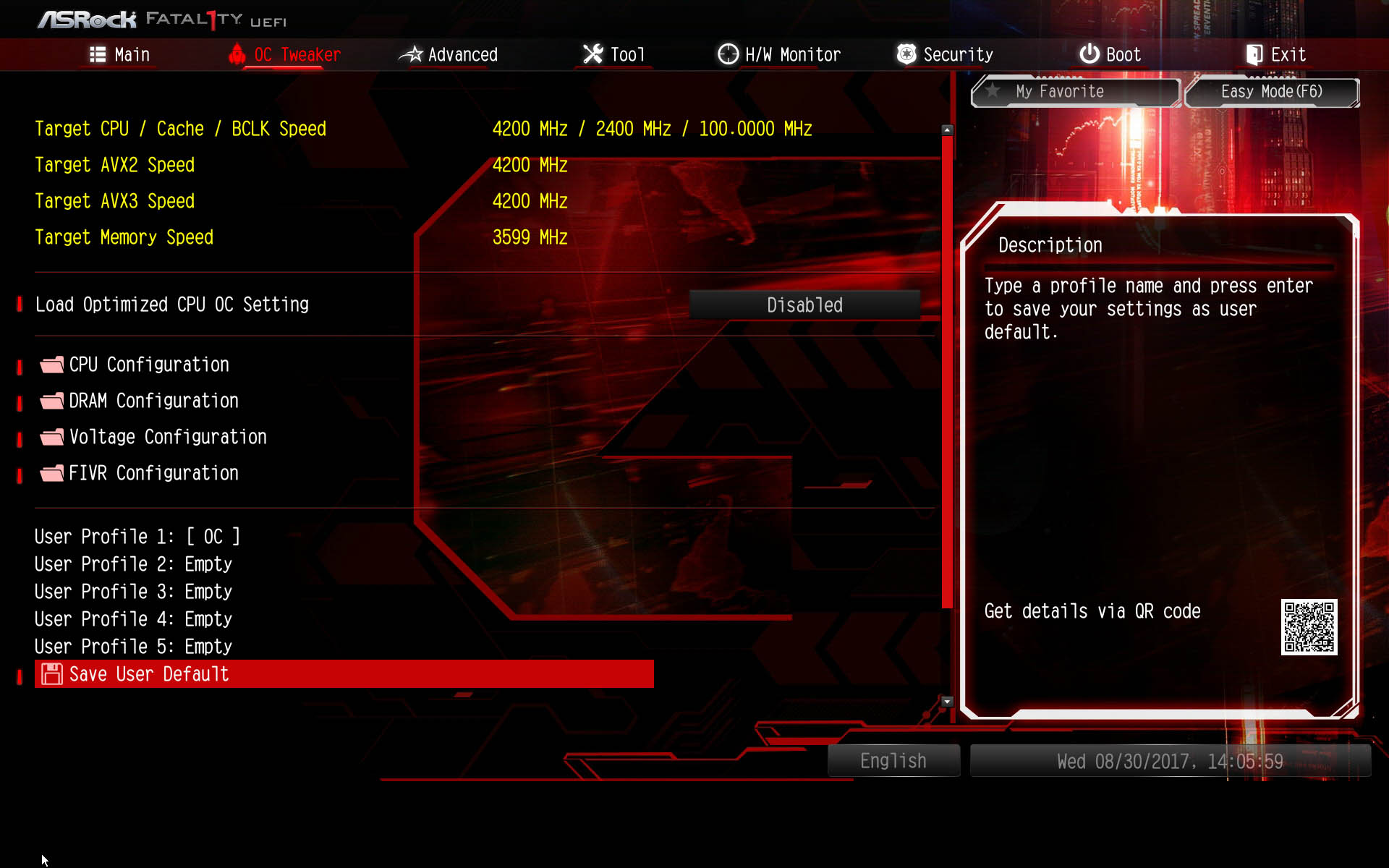

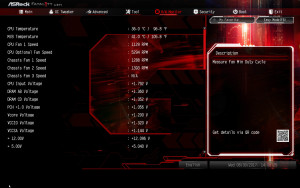

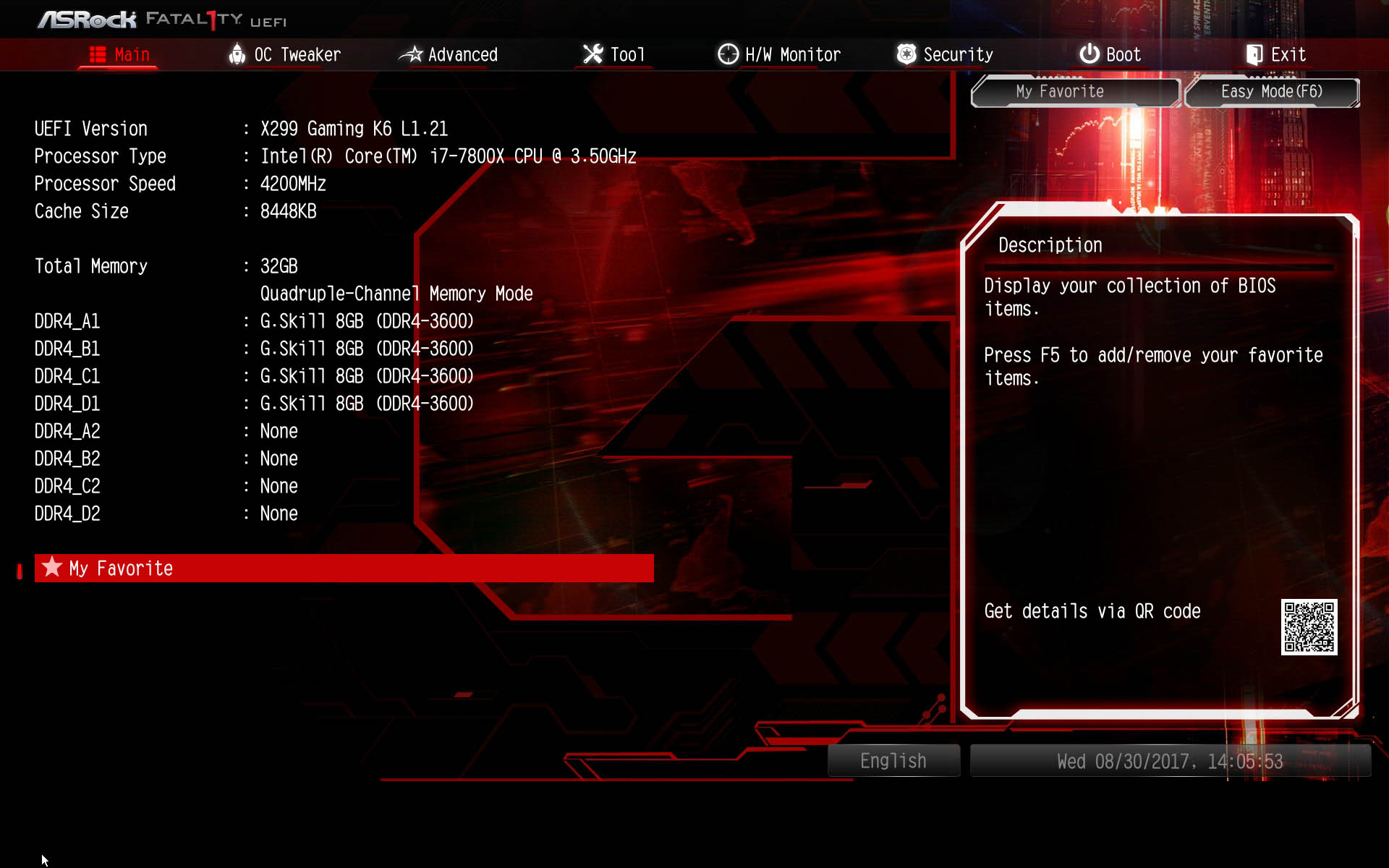

Na izgled UEFI sučelja smo već naviknuli, a dodati samo možemo kako radi zadovoljavajuće glatko i kako se nije teško u njemu snaći. Osnovni su meniji OC Tweaker, Advanced, Tool, H/W Monitor, Security, Boot i Exit. Osim Advanced moda tu je i Easy mod. Onaj nama najzanimljiviji OC Tweaker nudi podmenije za CPU, DRAM, Voltage i FIVR konfiguraciju, a opcije za tweakeanje su vrlo bogate kao i dostupni rasponi napona.

Test sistem

Test sistem :: Hardware Matična ploča ASRock Fatal1ty X299 Gaming K6 Procesor Intel i7-7800X (zahvaljujući UZIShopu) Memorija G.Skill Trident Z RGB 4x 8GB 3.600 MHz CL16 F4-3600C16Q-32GTZR Grafičke kartice XFX Radeon RX580 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Patriot Hellfire M.2 SSD 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

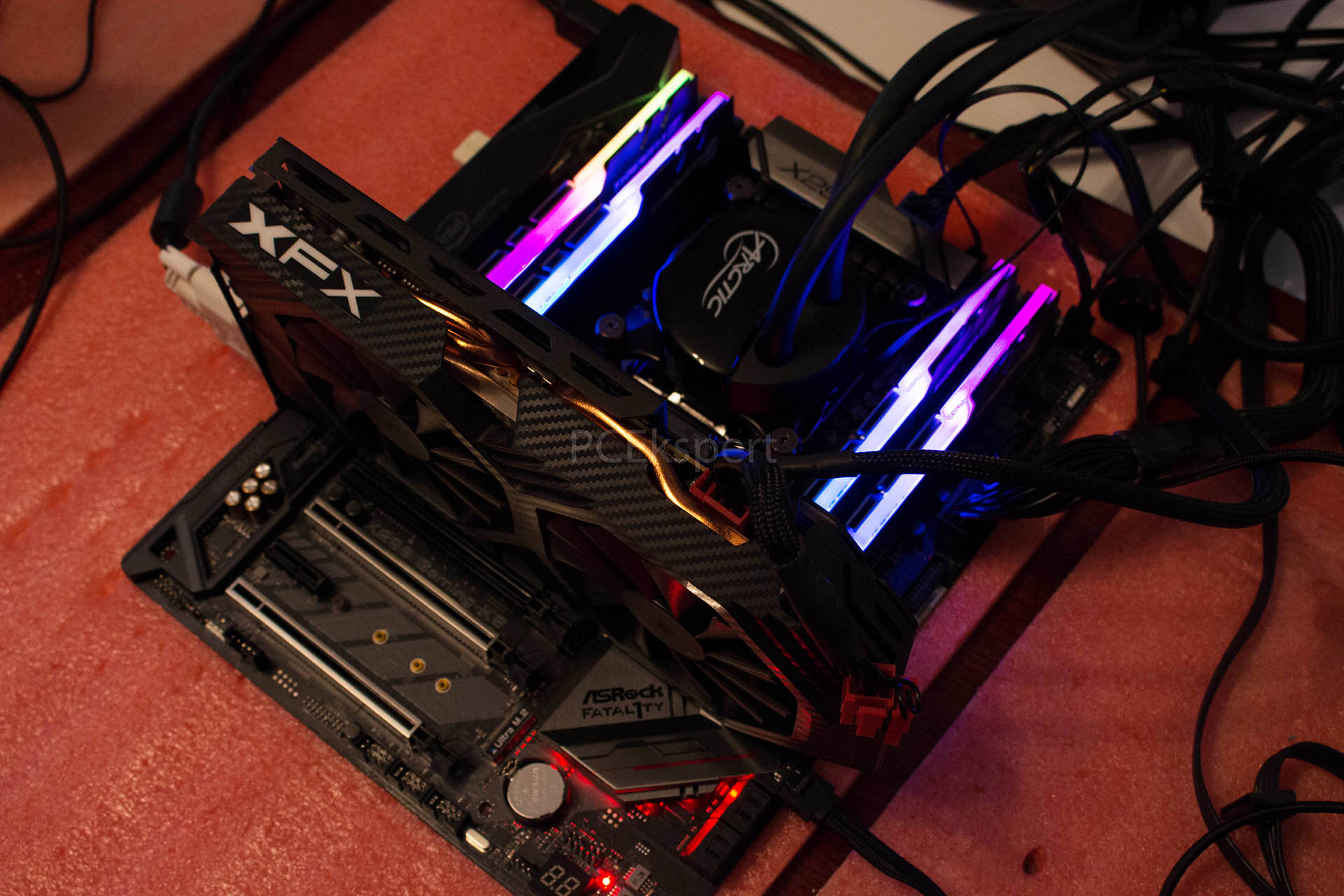

Ploču smo testirali uz pomoć i7-7800X procesora, Arcticovog Liquid Freezera 240, G.Skillove F4-3600C16Q-32GTZR memorije, XFX Radeon RX580 itd. Usporedili smo ju s Asusovom PRIME X299-A s kojom je u cjenovnoj klasi, a uskoro će im se pridružiti i Gigabyteova Aorus X299 Gaming 3 ploča kada ju recenziramo. Izvrtjeli smo uobičajene benchmarke, testirali propusnost memorije, općenite performanse s 3DMarkovima, kao i par grafičkih testova. Ova ploča nije imala nikakvih problema sa slabijim performansama grafike na stock taktovima kao Asusica, a i nju ćemo opet isprobati čim dođe novi BIOS. Overclocking

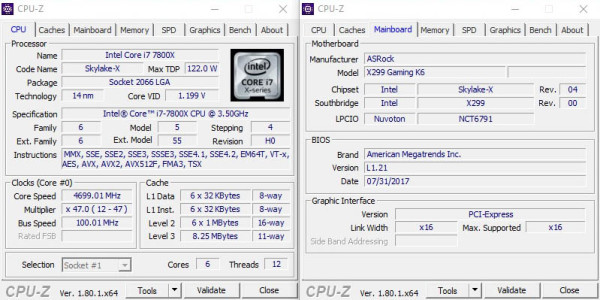

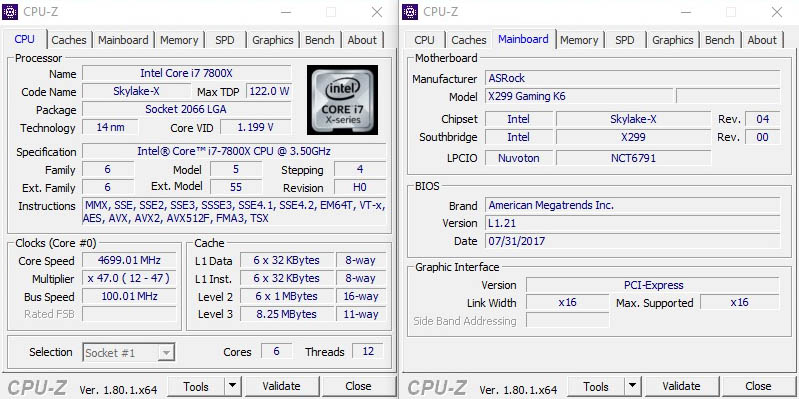

Overclockirali smo na klasičan način u UEFI-u. Procesoru smo postavili fiksni napon od 1.2 V i uz još par tweakova krenuli s podizanjem množitelja. Baš kao i kod Asusove ploče, stabilan vrhunac je bio na 4.7 GHz gdje je ploča završila sve testove, tj. benchmarke, baš kao i višesatni test stabilnosti. S obzirom na to da se VRM dosta zagrijava poželjno ga je prisilno hladiti dobrom zračnom strujom unutar kućišta.

Futuremark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="4702,4676" colors="red" height="150" min="0"] [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="6042,5991" colors="orange" height="150" min="0"] PCMark-ovi mjere općenite performanse sistema. I dok se osmica bazira na workloadovima na Windows 7 i 8 sistemima, desetka je prešla na modernije no i istovremeno open source programe, pa su tako i Adobe testovi nestali baš kao i Microsoftovi. Stoga se mi držimo oba testa i donosimo vam oba rezultata koji i nisu toliko različiti što je i bilo za očekivati. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="ASRock Fatal1ty X299 Gaming K6,ASUS PRIME X299-A" values="1305,1264" colors="red,blue" height="200" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="ASRock Fatal1ty X299 Gaming K6,ASUS PRIME X299-A" values="7.4,7.4" colors="red,purple" height="200" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="ASRock Fatal1ty X299 Gaming K6,ASUS PRIME X299-A" values="125.569,126.153" colors="red,blue" height="200" min="0"] U dva benchmarka je ASRockova ploča u prednosti, dok je u True Cryptu situacija neriješena. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="69627,63172" colors="red,blue" height="200" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="79719,60663" colors="red,purple" height="200" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="67462,55025" colors="red,blue" height="200" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6" values="64.5,72.9" colors="red,purple" height="200" min="0"] Na potpuno istim XMP postavkama (3.600 MHz, CL16-16-16-36), ASRockova ploča pokazuje lošije rezultate memorijske propusnosti. Razlog je možda i što zadnja verzija AIDA64 softvera javlja kako nije u potpunosti kompatibilna s procesorom i platformom.

Direktno uspoređujući Asusovu PRIME X299-A i ovu ASRockovu ploču vidimo kako proizvođači imaju pomalo različit pristup organizaciji layouta. Onaj osnovni je vrlo sličan, no kada se krene sa smještajem primjerice M.2 socketa tada je Asus odabrao drugačiji pristup koji je rezultirao smještanjem tik do čipseta pa su mogli kombinirati i pasivno hlađenje za M.2 što je naravno poželjno. ASRockova su sva tri M.2 socketa položena na ploču dok je kod Asusa jedan vertikalan. Ona osnovna oprema je vrlo slična, no Asus je ipak u prednosti s internim USB 3.1 konektorom, tj. ASMedia ASM3142 kontrolerom viška. ASRock zato donosi dva LAN porta, ali i sličnu audio jednicu. UEFI sučelje je nešto konkretnije kod Asusa, baš kao i softver. S obzirom na to da je i overclocking potencijal vrlo sličan na kraju će kod izbora presuditi snaga brenda te naravno cijena. Kod nas ih još nema u prodaji, a cijena u njemačkim dućanima im se kreće oko 260 € za ASRock, i oko 265 € za Asus. Razlika je dakle minimalna, a mi laganu prednost dajemo Asusu, no samo zbog hladnjaka za M.2. U svemu su ostalom ovo potpuno izjednačene ploče - što je zapravo veliki kompliment ASRocku.
