U opis krećemo s najopremljenijom i najskupljom pločom punog imena ASRock Fatal1ty X370 professional Gaming. Ploča dolazi u vertikalno orijentiranoj kutiji s ručkom. Osim same ploče tu nalazimo i vrlo bogat bundle. On se sastoji od instalacijskog vodiča, CD-a sa softverom i upravljačkim programima, zaštite za stražnji I/O, četiri SATA kabela, SLI_HB mostića za dvije kartice, dvije WiFi 2.4/5 GHz antene i dva vijka za M.2 sockete. Oprema nije na razini konkurencije, i Gigabyte i Asus i MSI daju više ali i više koštaju.
ATX ploča prati Fatal1ty dizajn koji smo i do sada viđali s crnim PCB-om i crnim elementima na njemu, dok su hladnjaci prošarani crvenom bojom, baš kao i PCB na mjestima gdje su M.2 socketi. Da, ova ih ploča ima dva i time se izjednačava sa Z270 modelima. Ploča ima i plastični pokrov stražnjih I/O portova koji se produžava i preko audio jedinice. Layout je solidan, i nema nekih većih nelogičnosti. Ploča ima i RGB LED osvjetljenje i to na pokrovu I/O portova, audio pokrovu i oko hladnjaka X370 čipa.
Ploča donosi vrlo kompleksnu, 16-faznu napojnu jedinicu s IR digitalnim PWM kontrolerom, 60-amperskim prigušnicama, Nichiconovim 12K crnim kondenzatorima i Dual-Stack MOSFET-ima. Na MOSFET-ima se nalaze dva solidno dimenzionirana hladnjaka povezana toplovodnom cijevi, a svoj posao odrađuju vrlo korektno. Zagrijavanje je primjetno tek pri
overclockingu. U četiri DIMM utora se može smjestiti maksimalno 64 GB DDR4 memorije brzine do 3.200 MHz, a kontakti su pozlaćeni. Ploča na samom desnom rubu ima i dva USB 3.0 interna konektora za prednji panel kućišta.
Ploča dolazi s Realtekovim ALC1220 audio CODEC-om, ima Nichiconove audio kondenzatore, TI NE5532 pojačalo za slušalice i još podosta za ASRock specifičnih tehnologija pa je zvuk na visokoj razini. LAN podrška dolazi u obliku jednog Aquantia AQC108 5-gigabitnog kontrolera i jednog Intelovog I211AT gigabitnog kontrolera. Dva su oklopljena PCIe x16 slota koji rade kombinirano na x8 + x8, dok je treći dugački slot x4 brzine. Ploča podržava i Crossfire i SLI polja grafičkih kartica. Još su tu i dva M.2 socketa, od kojih je jedan "Ultra" s podrškom za SATA i PCIe način rada (32 Gbps), a drugi samo za PCIe (20 Gbps). Ploča ima i LED dijagnostiku, te Power i Reset tipke što će dobro doći
overclockerima koji će ju držati van kućišta. Hladnjak X370 čipseta je tanak i dosta se zagrijava i prilikom normalnog rada.
Na stražnjem se I/O panelu nalazi i vertikalni M.2 socket u kojem je WiFi 802.11ac modul (dual-band) koji podržava i Bluetooth 4.2. Tu su i dva USB 3.1 utora - jedan Type-C i drugi Type-A (10 Gbps), te Clear-CMOS prekidač. Na stražnjem su I/O-u još šest USB 3.0 portova, dva RJ45 porta, audio konektori te PS/2 legacy port. Ploča ima podršku za osam SATA 6Gbps portova iz čipseta koji su svi vertikalni s podrškom za RAID, te još dva SATA 6Gbps porta koja osigurava ASM1061 kontroler.
UEFI je logičnog rasporeda i dovoljno brzog sučelja koje je lako koristiti. Nudi sve napredne funkcije za
tweakanje i overclocking s izdašnim naponima. Softverska podrška dolazi u obliku F-Streama, Key Mastera, APP Chargera, XFast LAN-a itd. Sve skupa nije još na razini primjerice Asusa, ali nije ni loše.
Killer SLI dolazi u verziji s 802.11ac WiFi modulom i bez njega, a nama je na test stigla potonja ploča. Kutija je klasična, s jasno istaknutim i naslikanim tehnologijama kojima se ploča diči, a predstavlja jeftiniju alternativu Fatal1ty seriji.
Oprema nije puno siromašnija od Fatal1ty modela, a sastoji se od uputa za instalaciju, CD-a s upravljačkim programima i aplikacijama, dva SATA kabela, SLI_HB mostićem za dvije kartice i s tri vijka za M.2 sockete.
Ploča ima drugačiju shemu boja, koja je sada s bijelim akcentima (slovo K kao Killer) na crnom PCB-u. Dva su hladnjaka na MOSFET-ima sivi, a na X370 čipu je crno bijela kombinacija. Pokrov stražnjeg I/O-a je nešto jednostavniji nego na Fatal1ty ploči, bijele je boje, a pokriva i audio jedinicu. Na layout nemamo većih zamjerki sve je manje više logično raspoređeno i posloženo. Sviđa nam se kada proizvođač stavi M.2 socket iznad slota za grafičku karticu gdje će sigurno dobiti više zraka nego ispod.
VRM jedinica je nešto jednostavnija nego kod Fatal1tya i broji 12 faza, s 45-amperskim premium prigušnicama i istim onim Nichiconovim 12K crnim kondenzatorima. Proizvođač ne navodi čiji su MOSFET-i na kojima su ovaj put nešto tanji aluminijski hladnjaci. Oni uspješno odvode toplinu sve dok ne krenemo s overclockingom kada ih je preporučljivo prisilno hladiti. Desno od socketa je identičan raspored komponenata kao i kod jače ploče, četiri DIMM utora (64GB, DDR4, 3.200 MHz), ATX konektori dva interna USB 3.0 konektora.
Audio jedinica na ovoj ploči je nešto stariji Realtekov ALC892 CODEC kombiniran s Nichiconovim audio kondenzatorima - zvuk nije ništa spektakularno, no sasvim je zadovoljavajuć. Za povezivost se sa svijetom brine Intelov I211AT gigabit LAN kontroler. Dva su oklopljena PCIe x16 utora koji kombinirano rade u x8 + x8 modu kada su dvije AMD ili Nvidia grafičke kartice u njima. PCIe x1 utora su četiri. Na donjem su dijelu ploče raspoređeni uobičajeni konektori, a vrijedni spomena su dva konektora za LED trake i čak tri 4-pinska konektora za ventilatore i vodenu pumpu. Na ploči se nalaze i dva M.2 socketa od kojih jedan radi na 32 Gbps, a drugi na 20 Gbps s podrškom za NVMe.
Stražnji I/O panel skriva jedan vertikalni M.2 socket za WiFi/BT karticu koja se može dodatno nabaviti i koja uostalom dolazi s Killer SLI/ac modelom. Stražnji panel skriva i jednu zanimljivost - HDMI port, koji radi u kombinaciji s AM4 APU-ima (sedma generacija A serije APU-a). Ostatak priče je klasičan, dva USB 3.0 utora (Type-C i Type-A), šest USB 3.0 utora, RJ45, audio konektori itd. Ploča uz dva M.2 socketa ima i šest SATA 6 Gbps portova smještenih horizontalno. UEFI sučelje i softverska podrška su slični kao i kod Fatal1ty ploče.
Zadnja na redu za opis je jedina Fatal1ty ploča s B350 čipsetom koji je nešto manje opremljen u odnosu na X370. Kutija donosi prepoznatljivu crvenu grafiku, a u pakiranju s pločom dolazi nešto skromniji bundle. Osim instalacijske knjižice, CD-a i zaštitnog I/O
shielda, tu su još samo dva SATA kabela i dva vijka za M.2
sockete.

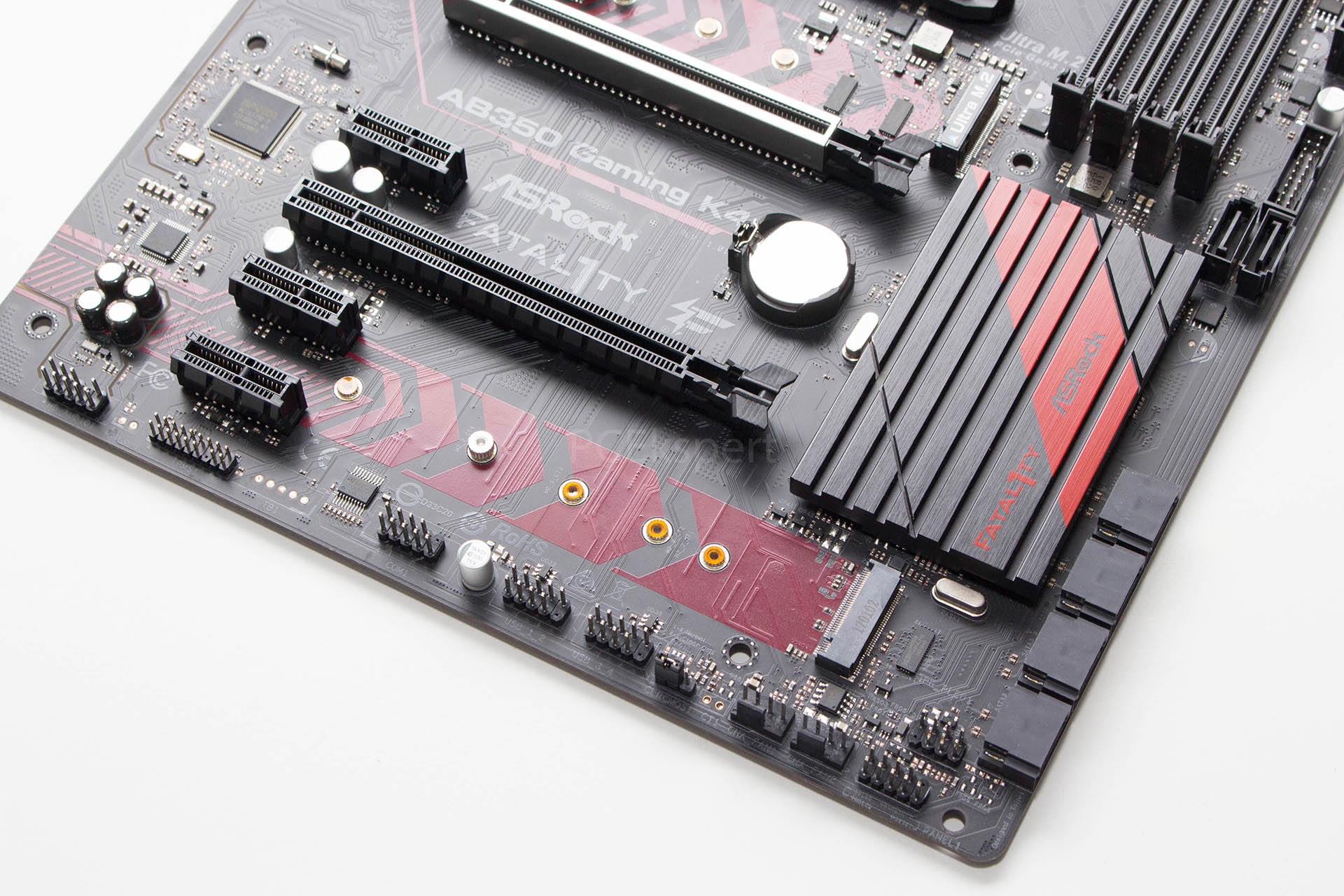

S obzirom na cjenovni razred, ploča je jednostavnijeg layouta, s manje elemenata a u 2 centimetra je uža od X370 modela (30.5 x 22.4 cm). Boje su iste kao i kod svake druge Fatal1ty ploče, što znači crni PCB, crni elementi i crveni detalji. Crvena su oba hladjaka MOSFET-a, djelomično je crven X370 hladnjak, te su crvene strelice postavljene pred M.2
socketima. Layout ploče je klasičan i dobar, a jedino nam se nije svidio smještaj dva vertikalna SATA konektora iznad X370 hladnjaka.

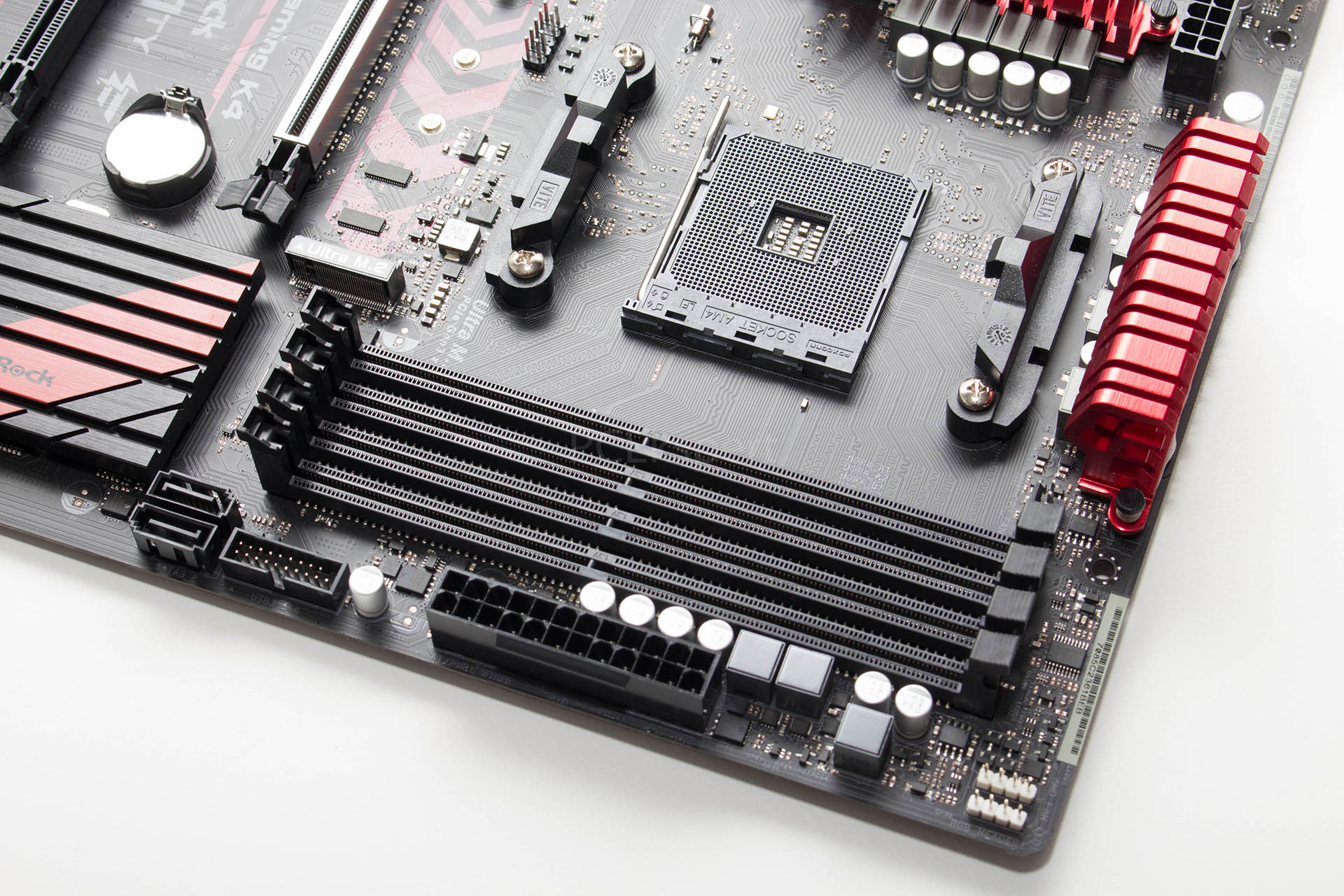

VRM jedinica ima digitalni kontroler, devet faza, premium 42-amperske prigušnice i solid kondenzatore. Sve je jasno jeftinije i jednostavnije nego kod X370 ploča, jer su B350 ploče ipak predviđene za slabije Ryzene unatoč činjenici da se jednako dobro clockaju kao i jače ploče. Memorijski utori primaju maksimalno 64 GB DDR4. memorije brzine do 3.200 MHz kao i kod jačih ploča. Na samom se rubu nalazi ATX konektor, jedan interni USB 3.0 konektor, te dva ranije spomenuta vertikalna SATA utora.

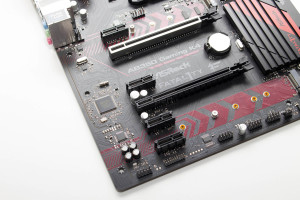

Audio CODEC na ovoj ploči je identična kao i kod Killer SLI ploče - ALC892, ELNA kondenzatori, odvojeni PCB slojevi za lijevi i desni kanal, Creative SB Cinema 3 softver itd. Za LAN se brine nešto stariji Realtekov RTL8111GR gigabitni kontroler. Na ploči se nalazi samo jedan oklopljeni PCIe x16 utor, dok je drugi iste te dužine ali x4 propusnosti, a prisutna je podrška za Crossfire. Uz njih, tu su i četiri PCIe 2.0 x1 utora. Na donjem se dijelu ploče vidi sva njena jednostavnost s dosta slobodnog prostora i samo običnim konektorima. Hladnjak na B350 čipsetu je dosta tanak i zagrijava se u radu.
Na stražnjem se I/O panelu nalaze tri video izlaza - DVI-I, VGA i HDMI za AM4 APU-e, dva su USB 2.0 konektora, pet USB 3.0 utora, i jedan Type-C USB 3.0 utor. Tri su audio konektora i jedan PS/2. Osim jednog Ultra M.2 (32 Gbps) i jednog običnog M.2 (20 Gbps) socketa, ploča ima i četiri horizontalna SATA 6Gbps porta (čipset), te dva vertikalna (ASM1061).
Dizajn UEFI-a je sličan ostatku Fatal1ty serije, no nešto je ipak opskurniji kada je u pitanju tweaking i overclocking. Dojam i brzina rada su isti. Softverska podrška je također ista pa nećemo duljiti.
Test sistem
| Test sistem :: Hardware |
| Matična ploča
|
ASRock Fatal1ty X370 Gaming, X370 Killer SLI & Fatal1ty AB350 Gaming K4 |
| Procesor |
AMD Ryzen 7 1800X |
| Memorija |
G.Skill Trident Z 2x 8GB 3.200 MHz |
| Grafičke
kartice |
Asus Strix GTX1080 |
| Zvučna
kartica |
On Board |
| Napajanje |
Superflower Leadex Platinum 1200W |
| SSD |
ADATA M.2 SSD 240 GB |
| Monitor |
Dell UltraSharp U2713HM |
|
| Testni sistem :: Software |
| OS |
Windows 10 |
| DirectX
verzija |
12 |
| AIDA64 Engeneer
|
5.90.4200 |
| PCMark |
8, Conventional |
| 7-Zip |
v.9.2 |
| Cinebench |
v.15 |
| Handbrake |
0.10.5 |
| TrueCrypt |
v.7.1 |
| wPrime 2.0 |
1024M |
|
Način testiranja

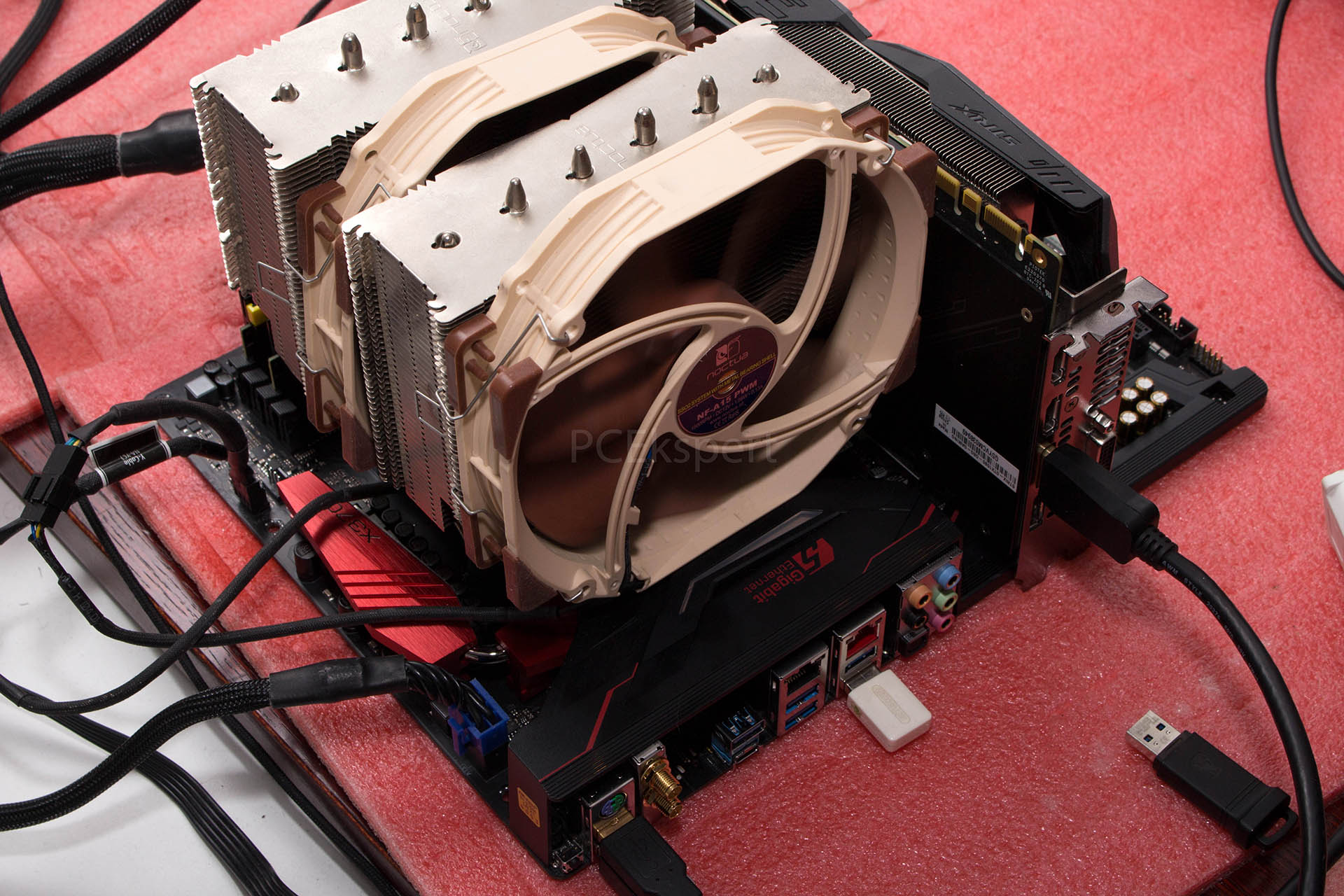

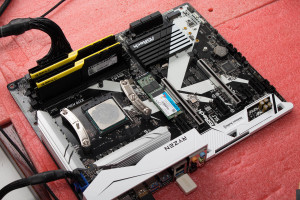

Ploče smo radi usporedbe performansi s ranije testiranim testirali sa Ryzen 7 1800X procesorom, a za njegovo se hlađenje brinula Noctua D15. Koristili smo G.Skill Trident Z 2x 8GB 3.200 MHz memoriju, a za usporedbu s ranijim pločama smo ju fiksirali na 2.993 MHz i na CL16 latencije pri naponu od 1.35 V. Na sve tri smo ju ploče isprobali i na brzini od 3.200 MHz. Set testova je isti kao do sada, a u grafovima se mogu vidjeti usporedni rezultati s ranije testiranim pločama. Provrtjeli smo i gaming testove, a pokazati čemo razlike sa 2.993 i 3.200 MHz brzinama memorije. Kao i sa svim X370 pločama do sada i s ovom je bilo problema kod podizanja XMP postavaka memorije, pa smo sve podešavali ručno.
Overclocking
Overclockirali smo sve tri ploče i uvijek s istim rezultatom - 3.9 GHz pri 1.375 V. Zanimljivo, ali ni najjača Gaming ploča nije uspjela sabilno održavati 1800X na 4.0 GHz što su sve druge do sada testirane ploče uspjele. Slabje dvije ploče su se i pojačano zagrijavale, zbog nešto manih hlandjaka pa je dugoročno za 24/7 overclocking ipak bolje izabrati najmoćniju X370 Gaming ploču.
RAM na 2.993 MHz
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="MSI X370 XPower Gaming Titanium,ASUS PRIME X370-PRO,ASRock AB350 Gaming K4,ASRock X370 Pro Gaming,ASROCK X370 Killer SLI" values="4534,4511,4355,4212,4160" colors="blue,blue,yellow,red,orange" height="300" min="0"]
[ichart headers="ID,Score" title="3DMark TimeSpy" htitle="Score" labels="ASRock X370 Pro Gaming,ASROCK X370 Killer SLI,ASRock AB350 Gaming K4,MSI X370 XPower Gaming Titanium, ASUS PRIME X370-PRO" values="7723,7701,7669,7663,7576" colors="red,orange,yellow,blue,blue" height="300" min="0"]
[ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score" labels="ASRock X370 Pro Gaming,ASROCK X370 Killer SLI,ASRock AB350 Gaming K4,ASUS PRIME X370-PRO,MSI X370 XPower Gaming Titanium" values="17709,17707,17652,17077,16862" colors="red,orange,yellow,blue,blue" height="300" min="0"]
PCMark mjeri općenite performanse sistema, a
3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Zanimljivo, ali PCMark rezultati su mahom sporiji, dok je očito kako ploče više izvlače iz grafike.
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="Asus Crosshair VI Hero,Asus PRIME X370-PRO, MSI X370 XPower Gaming Titanium,ASRock X370 Pro Gaming,ASROCK X370 Killer SLI Gaming,ASRock AB350 Gaming K4" values="46436,45866,44595,42333,42225,42101" colors="blue,blue,blue,red,orange,yellow" height="400" min="0"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="Asus Crosshair VI Hero, MSI X370 XPower Gaming Titanium,Asus PRIME X370-PRO,ASROCK X370 Killer SLI,ASRock AB350 Gaming K4,ASRock X370 Pro Gaming" values="44164,44044,43557,39704,39688,39481" colors="blue,blue,blue,orange,yellow,red" height="400" min="0"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="MSI X370 XPower Gaming Titanium,Asus Crosshair VI Hero,Asus PRIME X370-PRO,ASROCK X370 Killer SLI,ASRock AB350 Gaming K4,ASRock X370 Pro Gaming" values=39107,39063,38905,34501,33954,33894" colors="blue,blue,blue,orange,yellow,red" height="400" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASROCK X370 Killer SLI,ASRock X370 Pro Gaming,ASRock AB350 Gaming K4,MSI X370 XPower Gaming Titanium,Asus Crosshair VI Hero,Asus PRIME X370-PRO" values="78.9,79.3,80,81.9,82.4,82.8" colors="orange,red,yellow,blue,blue,blue" height="400" min="0"]
Memorijska propusnost je slabija na tri ASRockice, dok je latencija bolja.
[ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)" labels="ASRock AB350 Gaming K4,ASRock X370 Pro Gaming,ASROCK X370 Killer SLI,ASUS PRIME X370-PRO,MSI X370 XPower Gaming Titanium" values="102.719,103.015,103.017,106.159,106.551" colors="yellow,red,orange,blue,blue" height="300" min="0"]
Novi BIOS-i su izgleda donijeli nešto povećane performanse procesora u odnosu na ranije dvije testirane ploče.
DDR4 2.993 vs. 3.200 MHz
Propusnost
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="45331,42333" colors="red,blue" height="200" min="0"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="42440,39481" colors="red,blue" height="200" min="0"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="36708,33894" colors="red,blue" height="200" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="77.3,79.3" colors="red,blue" height="200" min="0"]
Propusnost memorije s prijelazom na 3.200 MHz je lijepo narasla. Sve tri ploče inače bez problema drže našeg G.Skilla na 3.200 pri latencijama od 18-17-17-42 i naponu od 1.35 V, a pokazali smo rezultat samo za jednu radi preglednosti grafa.
Igre
[ichart headers="ID, fps" title="DeusEX (DX12 Maximum details - 0x AA)" htitle="Avg. fps" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="72.9,71.6" colors="orange,blue" height="200"]
[ichart headers="ID, fps" title="Hitman (DX12 Ultra details - 4x AA)" htitle="Avg. fps" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="113.86,111.56" colors="orange,blue" height="200"]
[ichart headers="ID, fps" title="Hitman CPU Time (DX12 Ultra details - 4x AA)" htitle="Avg. fps" labels="X370 Pro Gaming @ 3.200, X370 Pro Gaming @ 2.993" values="95.72,99.08" colors="orange,blue" height="200"]
Isprobali smo i porast performansi grafike s prijelazom na bržu memoriju i razlika ima. Čini se kako prostora za napredak kod gaminga Ryzeni svakako imaju, što je lijepo vidljivo na posljednjem grafu - CPU Time.
Sve tri su ASRockove testirane ploče pokazale kako su kvalitetno napravljene, logičnog su layouta a i izgledaju dobro. Najjača X370 Pro Gaming je za sve koji žele maksimum opreme što uključuje i USB 3.1 (Type-A i Type-C), WiFi 802.11ac, 5 Gbps LAN, dobru audio jedinicu, moćnije hlađenje itd. To će vas sve koštati oko 2.300 kuna što je dosta, no opet je manje od primjerice MSI X370 XPower Gaming Titanium modela. X370 Killer SLI je slabije opremljena no s cijenom od 1.200 kuna je drastično jeftinija i samim time puno isplativija. Vrlo je preporučljiva zbog dizajna, i zbog i dalje dovoljno moćne napojne jedinice. Najjeftinija, AB350 Fatal1ty Gaming K4 košta oko 900 kuna i nju možemo preporučiti svima koji kupuju jeftinije Ryzen procesore i ne žele ih overclockingom naprezati do krajnjih granica. Ploča je dokazala da može potrgnuti 1800X do 3.9 GHz no zagrijavanje i naprezanje je ipak preveliko. Stoga je best buy ovoga trojca svakako X370 Killer SLI.
