ASRock Fatal1ty X470 Gaming K4 recenzija

I dalje nastavljamo u ritmu testiranja matičnih ploča, a ovaj put je na redu još jedna ASRockova X470. Fatal1ty X470 Gaming K4 je kako joj i ime sugerira namijenjena gamerima jer donosi podršku za Quad CrossFireX i SLI polja grafičkih procesora, opremljena je kvalitetnom audio jedinicom, Gigabitnim LAN-om, bogatom RGB LED rasvjetom, M.2 hladnjakom itd. Proizvođač se hvali upotrebom kvalitetnih komponenata u gradnji, a nama se na prvu svidio decentan dizajn.

Ploča dolazi u vertikalno orijentiranoj kutiji mekog vanjskog omota i deblje unutarnje kartonske kutije koja ju adekvatno štiti od mehaničkih oštećenja. Kao i svaka druga ASRockica leži u stiropjeni za koju je privezana vezicama. Bundle se sastoji od debljih uputa za instalaciju i korištenje, SATA kabela, šarenog lima za stražnji I/O, SLI mostića, dva M.2 vijka i medija s upravljačkim programima i aplikacijama.

Kao što smo u uvodu napisali, ploča je decentno dizajnirana, proizvođač je pratio trendove i nije pretjerivao s bojama. Korištene su samo dvije - crna i siva. Crni je matirani PCB prošaran sa sivim trakama, a svi su hladnjaci i plastični pokrovi također sivi. Ploča je ATX dimenzija, nije prenatrpana elementima i layout je generalno vrlo dobar. M.2 socketi su postavljeni na dobrim mjestima, svi su konektori uz rubove i ništa ničemu neće smetati. Proizvođači vole "ukrasiti" ploče plastičnim pokrovima i to ni ASRcoku nije strano, a upravo ti pokrovi ponekad mogu uzrokovati probleme s hlađenjem VRM hladnjaka ili pak s ventilatorima na CPU hladnjacima.

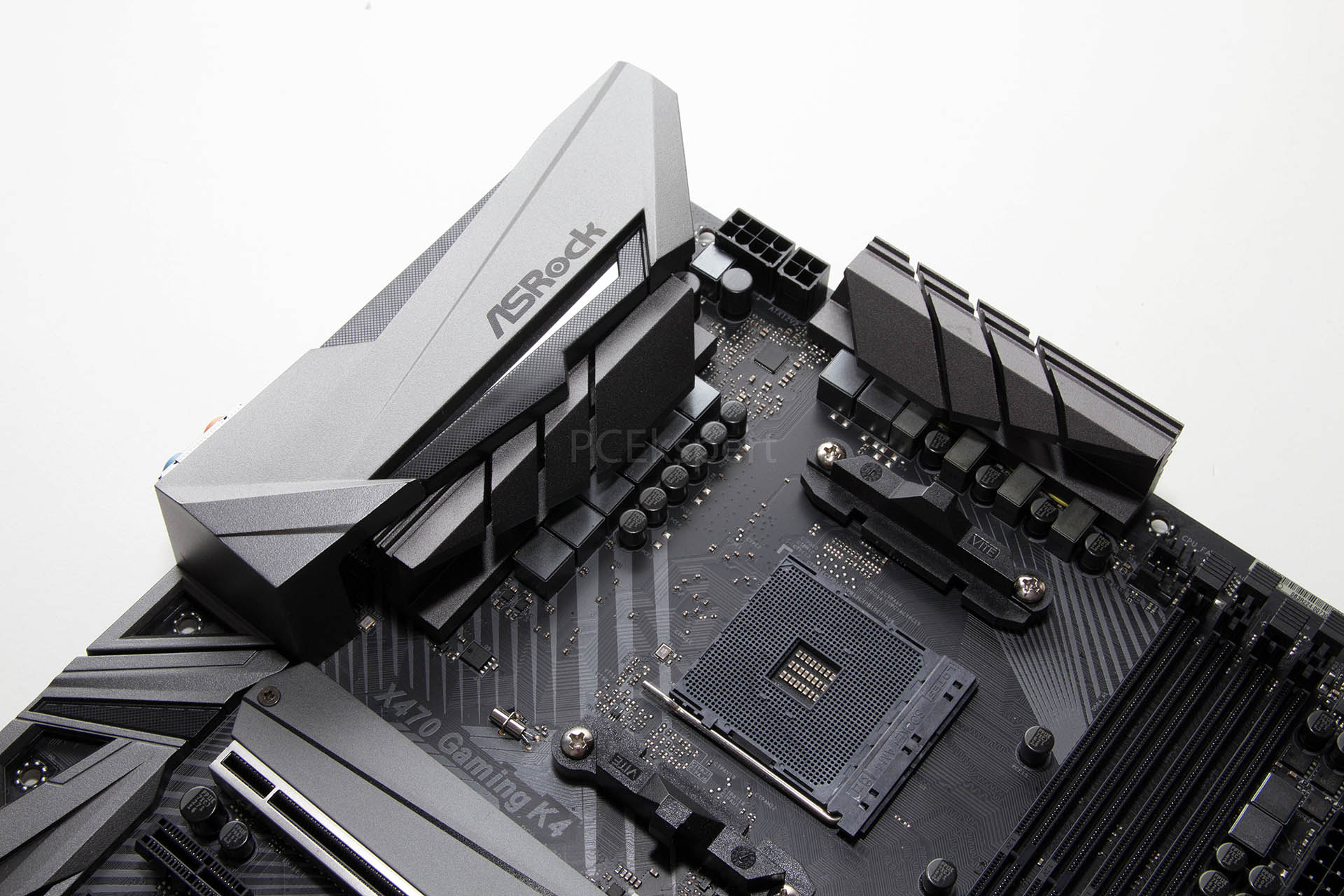

Na ovoj su ploči VRM hladnjaci vrlo masivni i lijevi je samo djelomično pokriven plastikom, pa prostora za "disanje" ima dovoljno. I onaj na čipsetu je zadovoljavajuće velik i dobro odrađuje svoj posao. ASRock je, što je pohvalno, postavio pasivni hladnjak i na gornji M.2 socket koji je kao što znamo i više nego dobrodošao današnjim M.2 SSD-ima čiji se kontroleri jako zagrijavaju. ASRock se hvali i kvalitetnim materijalima prilikom izrade kao što je korištenje 2oz bakrenih vodova u PCB-u, te pozlaćenim kontaktima u DIMM slotovima i u PCIE1 slotu. Ploča ima i tzv. Polychrome RGB osvjetljenje u nekoliko zona, te jedan addressable i dva RGB LED konektora za LED trake. Tko nije fan osvjetljenja, uvijek ga jasno može isključiti.

Specifikacije ASRock Fatal1ty X470 Gaming K4 Podržani procesori - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge, Raven Ridge and Pinnacle Ridge) - Digi Power Design (Intersil) - 12 Power Phase design - Supports 105W Water Cooling (Pinnacle Ridge); Supports 95W Water Cooling (Summit Ridge); Supports 65W Water Cooling (Raven Ridge) Čipset AMD X470 Memorija - Dual Channel DDR4 Memory Technology - 4 x DDR4 DIMM Slots - AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933/2667/2400/2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Summit Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667/2400/2133 ECC & non-ECC, un-buffered memory* - AMD Ryzen series CPUs (Raven Ridge) support DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667/2400/2133 non-ECC, un-buffered memory* - Max. capacity of system memory: 64GB** - 15μ Gold Contact in DIMM Slots Utori za proširenja AMD Ryzen series CPUs (Summit Ridge and Pinnacle Ridge) - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4))* AMD Ryzen series CPUs (Raven Ridge) - 1 x PCI Express 3.0 x16 Slot (single at x8 (PCIE1))* - 4 x PCI Express 2.0 x1 Slots - Supports AMD Quad CrossFireX™ and CrossFireX™** - Supports NVIDIA® Quad SLI™ and SLI™** - 15μ Gold Contact in VGA PCIe Slot (PCIE1) Multi-VGA podrška Supports AMD Quad CrossFireX TechnologySupports Nvidia Quad SLI Technology LAN - Gigabit LAN 10/100/1000 Mb/s - GigaLAN Intel® I211AT - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec) - Premium Blu-ray Audio support - Supports Surge Protection - Nichicon Fine Gold Series Audio Caps - 120dB SNR DAC with Differential Amplifier - NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets) - Pure Power-In - Direct Drive Technology - PCB Isolate Shielding - Impedance Sensing on Rear Out port - Individual PCB Layers for R/L Audio Channel - Gold Audio Jacks - Supports Creative Sound Blaster™ Cinema 5 Storage  6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Summit Ridge, Raven Ridge and Pinnacle Ridge)* - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s)* USB ASRock USB 3.1 Gen2 - ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s) BIOS - 256Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 5.1 compliance wake up events - Supports jumperfree - SMBIOS 2.3 support - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment Format - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm - 2oz Copper PCB Interni I/O portovi - 1 x COM Port Header - 1 x TPM Header - 1 x Power LED and Speaker Header - 1 x AMD Fan LED Header* - 1 x RGB LED Header** - 1 x Addressable LED Header*** - 1 x CPU Fan Connector (4-pin)**** - 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***** - 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****** - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector) - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector) - 1 x 4 pin 12V Power Connector (Hi-Density Power Connector) - 1 x Front Panel Audio Connector - 1 x AMD LED Fan USB Header - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (Supports ESD Protection) - 1 x Dr. Debug with LED Jedinstvene značajke ASRock USB 3.1 Gen2 - ASRock USB 3.1 Gen2 Type-A Port (10 Gb/s) - ASRock USB 3.1 Gen2 Type-C Port (10 Gb/s) ASRock Super Alloy - XXL Aluminum Alloy Heatsink - Premium 45A Power Choke - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) - I/O Armor - Matte Black PCB - High Density Glass Fabric PCB - 2oz Copper PCB ASRock Steel Slots ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop

Napojna jedinica je dvanaest fazna, a proizvođač koristi Intersilov digitalni kontroler, 45-amperske prigušnice i Nichiconove 12K Black solid kondenzatore. Hladnjaci su kao što smo rekli dobro dimenzionirani i dobro hlade MOSFET-e čak i pri overclockingu. Jasno, u tim uvjetima je preporučljivo osigurati protok zraka radi efikasnijeg otpuštanja topline u okoliš. Hladnjaci su masivni, no mjesta oko socketa ima dovoljno i za veće hladnjake, jedino će oni koji imaju velike vanjske ventilatore imati problema ili s hladnjakom i plastikom ili s memorijskim modulima.

Memorijski slotovi su svi crne boje, a najprije popunjavamo drugi i četvrti od socketa. Maksimalno je moguće ugraditi 64 GB DDR4 memorije brzine do 3.466 MHz pri overclockingu. Desno se nalaze dva interna USB 3.0 konektora, ispod kojih su headeri za LED trake, a iznad 24-pinski ATX konektor. Malo lijevo od vrha DIMM utora nalaze se i dva 4-pinska konektora za ventilatore, a na ploči ih se ukupno nalazi pet.

Dolje desno se nalazi audio jedinica u čijem je centralnom dijelu Realtekov ALC1220 osam kanalni HD audio CODEC. Pet se Nichiconovih elektrolita brine za čistu struju, a tu je i 120 dB SNR DAC s diferencijalnim pojačalom, NE5532 pojačalo za slušalice (prednji konektor, do 600 Ohma impedancije). PCB na kojem se nalazi audio jedinica je izoliran, kanali su svaki u svojem sloju PCB-a, a konektori su pozlaćeni. Kao softverska podrška tu je Creative Sound Blaster Cinema 5. Gigabitni LAN kontroler je Intelov I211AT. Ploča ima dva oklopljena PCIe 3.0 x16 slota koji rade na single x16 ili dual x8 propusnosti. Uz njih, tu su i čeiri PCIe 2.0 x1 slota za pomoćne kartice. Svi uobičajeni headeri su smješteni na dnu ploče, a iza donja dva PCIe x1 slota se smjestio Super I/O čip i baterija.

Ploča ima i dva M.2 utora. Gornji je kao što smo vidjeli opremljen i s hladnjakom, a podržava uređaje dužine do 110 milimetara koji rade u PCIe Gen3 x4 modu rada (32 Gbps). Donji je za uređaje dužine do 80 milimetara i koji rade u SATA ili PCIe Gen2 x2 modu rada (10 Gbps). Zanimljivo za spomenuti je i da je ploča opremljena s Debug LED modulom koji je koristan za otkrivanje grešaka pri POST-u, pogotovo kada overclockiramo.

Stražnji je I/O panel uobičajeno opremljen konektorima, a najviše među njima je USB-a. Dva su USB 3.1 Gen2 porta, jedan Type A i drugi Type C čime je ova ploča future proof. Osim s M.2 socketima, ploča je opremljena i sa šest SATA 6 Gbps konektora s podrškom za RAID polja diskova. Ploča jasno podržava i StoreMI tehnologiju.

• 1 x PS/2 Mouse/Keyboard Port
• 1 x HDMI Port
• 1 x Optical SPDIF Out Port
• 1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (Supports ESD Protection)
• 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (Supports ESD Protection)
• 6 x USB 3.1 Gen1 Ports (Supports ESD Protection)
• 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
• HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Ploča ima tri zone RGB LED, tj. Polychrome RGB osvjetljenja - plastika na stražnjem I/O, plastika na audio jedinici i oko hladnjaka čipseta. Rasvjetom upravljamo uz pomoć Polychrome Synca, a moguće je spojiti i dodatne addressable i obične RGB LED trake. Efekti koji se mogu ostvariti su statičko osvjetljenje, disanje, strobe, muzika, cycling, wave i random.

UEFI sučelje je pregledno i vrlo brzo unatoč rezoluciji koja se prilagođava maksimalnoj vašeg monitora. Ono u čemu manjka, je broj opcija za tweakanje i overclocking. Tako primjerice ne možemo podešavati naprednije opcije kao što su LLC, nego se overclocking svodi na određivanje množitelja i napona. Nije to nužno loše, ponekad korisnici znaju pretjerati s tim opcijama, no ipak bi ih na ovakvoj (Fatal1ty) ploči voljeli vidjeti. Sa softverske strane tu imamo poznate aplikacije kao što su Key Master (Sniper Key i Macro Key), F-Stream, Live Update, APP Shop itd. Softver je solidan, premda još ne na razini onoga što nudi konkurencija.

Test sistem

Test sistem :: Hardware Matična ploča ASRock Fatal1ty X470 Gaming K4 Gaming; BIOS: 1.40 Procesor AMD Ryzen 2700X Memorija G.Skill Sniper X 3.400 MHz Grafičke kartice On board Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Toshiba Trion 150 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Testovi i usporedbe će biti s ranije testiranim X470 i B450 pločama. Ploča je ispravno učitala DOCP profil memorije i automatski brzinu podigla na 3.400 MHz. Kao i do sada, prilikom testiranja smo koristili klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo kao i ostale testirali s MSI RX470 karticom i ti će rezultati biti u grafovima. Overclocking

Overclockirali smo podizanjem množitelja i napona, tj. onoga što nam je omogućeno putem UEFI sučelja. Postigli smo stabilnih 4.2 GHz pri 1.38 V, pri čemu je ploča undervoltala do oko 1.33 V na što nismo mogli utjecati znog nedostatka LLC kontrole. Daljnje podizanje takta i napona nije urodilo plodom, tj. željenom stabilnošću pa se ova ploča svrstava u prosjek onoga što smo do sada isprobali. Tek su rijetke procesor digle do stabilnih 4.25 ili 4.3 GHz.

UL (ex. Futuremark) testovi [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero,Asus ROG Strix X470-F Gaming,MSI X470 Gaming Plus,ASUS TUF B450M-PLUS Gaming,ASRock Fatal1ty X470 Gaming K4,ASUS ROG STRIX B450-F Gaming" values="6163,6162,6159,6112,6084,6052,6047,5959" colors="blue,blue,blue,blue,blue,blue,red,blue" height="400" min="0"] PCMark kao što znamo mjeri općenite performanse sistema. Razlike između ploča su male, no ipak bilježimo predzadnje mjesto u ovoj konkurenciji. [ichart headers="ID, Score" title="3DMark Time Spy" htitle="MIPS" labels="ASRock Fatal1ty X470 Gaming K4,ASUS TUF B450M-PLUS Gaming,ASUS ROG STRIX B450-F Gaming,Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero,MSI X470 Gaming Plus,Asus ROG Strix X470-F Gaming" values="4246,4241,4234,4139,4137,4135,4111,4077" colors="yellow,blue,blue,blue,blue,blue,blue,blue" height="400"] [ichart headers="ID, Score" title="3DMark Fire Strike" htitle="MIPS" labels="ASUS TUF B450M-PLUS Gaming,Asus ROG Strix X470-F Gaming,ASRock Fatal1ty X470 Gaming K4,MSI X470 Gaming M7 AC,Gigabyte X470 Aorus Gaming 7 WiFi,ASUS ROG STRIX B450-F Gaming,Asus Crosshair VII Hero,MSI X470 Gaming Plus" values="11759,11758,11747,11298,11282,11263,11118,11113" colors="blue,blue,orange,blue,blue,blue,blue,blue" height="400"] 3DMark mjeri performanse grafike i tu ponovno vidimo malene razlike. Ipak, ploča izvlači vrlo solidne performane iz grafike. CPU testovi [ichart headers="ID,Score" title="7-ZIP" htitle="Score (MIPS)"  labels="Asus ROG Strix X470-F Gaming,Asus Crosshair VII Hero,MSI X470 Gaming Plus,Gigabyte X470 Aorus Gaming 7 WiFi,ASRock Fatal1ty X470 Gaming K4,MSI X470 Gaming M7 AC,ASUS TUF B450M-PLUS Gaming,ASUS ROG STRIX B450-F Gaming" values="49080,48655,48112,48030,47991,47666,47698,47017" colors="blue,blue,blue,blue,red,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG Strix X470-F Gaming,Gigabyte X470 Aorus Gaming 7 WiFi,ASRock Fatal1ty X470 Gaming K4,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero,ASUS TUF B450M-PLUS Gaming,MSI X470 Gaming Plus,ASUS ROG STRIX B450-F Gaming" values="1836,1828,1816,1815,1805,1803,1796,1761" colors="blue,blue,orange,blue,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG Strix X470-F Gaming,MSI X470 Gaming Plus,ASRock Fatal1ty X470 Gaming K4,ASUS TUF B450M-PLUS Gaming,Asus Crosshair VII Hero,Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,ASUS ROG STRIX B450-F Gaming" values="92.694,94.915,95.101,95.163,95.497,95.624,95.78,96.742" colors="blue,blue,red,blue,blue,blue,blue,blue" height="400" min="0"] Performanse koje izvlači iz procesora su sasvim pristojne i pri vrhu su poretka. Ukupno gledajući, Gaming K4 ima vrlo solidne performanse.

Kako u Europi, tako i u Hrvatskoj cijena ove ploče dosta varira pa o tome i ovisi ukupna ocjena i isplativost nabavke. Ako ju uspijete naći za minimalnih 170 € ili oko 1.400 kuna kod nas bit će do solidna kupnja. Ploča je vrlo dobro opremljena, dobro izgleda i solidno je sastavljena. S pravom nosi gamerski epitet jer je opremljena dobrom audio jedinicom, ima podršku za CFX i SLI polja grafičkih kartica, dobar gigabitni LAN, M.2 hladnjak, USB 3.1 Gen 2, Jedina prava zamjerka koju imamo je nedostatak naprednijih opcija za overclocking u UEFI-u. Šteta jer ima solidno riješeno hlađenje VRM-a. U svemu je ostalom ovo dobro zaokružen proizvod kojem možemo dati preporuku za kupovinu, jasno pod uvjetom da ju nađete po navedenim cijenama.
