ASRock H310M-G/M.2 recenzija

Iz ASRocka stiže još jedna ploča namijenjena LGA1151 procesorima, ovaj put u Micro ATX izdanju i opremljena s H310 čipsetom. H310M-G/M.2 je namijenjena ugradnji u manja kućišta, za računala koja će najčešće služiti kao uredska. Može se s ovom pločom složiti i gamerski stroj jer ima PCIE x16 slot, solidnu audio jedinicu, gigabitni LAN kontroler i RGB osvjetljenje. No, potrebno je znati da H310, baš kao i B310 ili H370 ima određena ograničenja te ne podržava overclocking. Stoga će biti primjeren izbor za tzv. non K procesore.

Ploča dolazi u malenoj kutiji primjerenoj formatu, a u pakiranju je solidno zaštićena jer ima meku stiropjenu za podlogu, antistatičku vrećicu i još kartonski pokrov. Bundle je u skladu s tržišnim segmentom i nije naročito bogat. Sastoji se od medija s upravljačkim programima i aplikacijama, I/O zaštitom, dva SATA kabela, vijkom za M.2 socket i uputama za korištenje.

Malena ploča je dimenzija 22.6 x 18.8 centimetara. PCB je sjajno crni, odnosno Sapphire Black, a napravljen je od vlakana visoke gustoće. Svi elementi na njemu su crni, osim metalnog pokrova na PCIe x16 slotu. Ploča je gusto naseljena elementima i komponentama, no zbog dobrog je rasporeda komponenata layout za pohvaliti. Svi bitni konektori su smješteni po rubovima, uključujući i tri 4-pinska za ventilatore, a četiri su SATA konektora horizontalni.

Zbog relativno jednostavne napojne jedinice, i činjenice kako će na ovoj ploči najčešće raditi slabiji procesori nije bilo potrebe za masivnim hlađenjem. Tako je hladnjak na MOSFET-ima malen no maštovito dizajniran i efikasan čak i s jačim i7 8700K procesorom, a takav je i onaj na čipsetu koji se smjestio odmah ispod socketa s lijeve strane. Zbog toga što su maleni i lagani, oba su hladnjaka za ploču pričvršćena plastičnim klipovima s oprugama čije se dno raširi i drži ih čvrsto uz ploču.

Specifikacije ASRock H310M-G/M.2 Podržani procesori - Supports 8th Generation Intel® Core™ Processors (Socket 1151) - Supports CPU up to 95W - 5 Power Phase design - Supports Intel® Turbo Boost 2.0 Technology Čipset Intel H310 Memorija - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 2666 / 2400 / 2133 non-ECC, un-buffered memory - Max. capacity of system memory: 32GB* - Supports Intel® Extreme Memory Profile (XMP) 2.0 - 15μ Gold Contact in DIMM Slots Utori za proširenja - 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode) - 2 x PCI Express 2.0 x1 Slots *Supports NVMe SSD as boot disks Grafika - Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics - DirectX 12 - HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only) - Three graphics output options: D-Sub, DVI-D and HDMI** - Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 30Hz - Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz - Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required) - Supports HDCP with DVI-D and HDMI Ports - Supports 4K Ultra HD (UHD) playback with HDMI Port *Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.**Supports up to 2 displays simultaneously playback with HDMI and DisplayPort 1.2 Ports LAN - Gigabit LAN 10/100/1000 Mb/s - Giga PHY Intel® I219V - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Audio - 7.1 CH HD Audio (Realtek ALC887 Audio Codec)* - Supports Surge Protection - ELNA Audio Caps *To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver. Storage - 4 x SATA3 6.0 Gb/s Connectors, support NCQ, AHCI and Hot Plug* - 1 x M.2 Socket (M2_1), supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x4 (20 Gb/s)** *If M2_1 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.**Supports NVMe SSD as boot disks Supports ASRock U.2 Kit Konketori - 1 x Print Port Header - 1 x COM Port Header - 1 x TPM Header - 1 x Chassis Intrusion and Speaker Header - 1 x RGB LED Header* - 1 x Addressable LED Header** - 1 x CPU Fan Connector (4-pin)*** - 2 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)**** - 1 x 24 pin ATX Power Connector - 1 x 8 pin 12V Power Connector - 1 x Front Panel Audio Connector - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection) - 1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection)***** *Supports in total up to 12V/3A, 36W LED Strip**Supports in total up to 5V/3A, 15W LED Strip ***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. ****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. CHA_FAN1/WP and CHA_FAN2/WP can auto detect if 3-pin or 4-pin fan is in use. *****USB_11_12 is shared with USB_9_10. BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU, GT_CPU, DRAM, PCH 1.05V Voltage Multi-adjustment Format, softver i jedinstvene značajke - Micro ATX Form Factor: 8.9-in x 7.4-in, 22.6 cm x 18.8 cm - Solid Capacitor design Software - ASRock A-Tuning - ASRock Polychrome RGB - ASRock XFast LAN UEFI - ASRock EZ Mode - ASRock Full HD UEFI - ASRock My Favorites in UEFI - ASRock Instant Flash - ASRock Internet Flash *These utilities can be downloaded from ASRock Live Update & APP Shop. ASRock Super Alloy - Sapphire Black PCB - High Density Glass Fabric PCB ASRock Steel Slots ASRock Full Spike Protection (for all USB, Audio, LAN Ports) ASRock Live Update & APP Shop

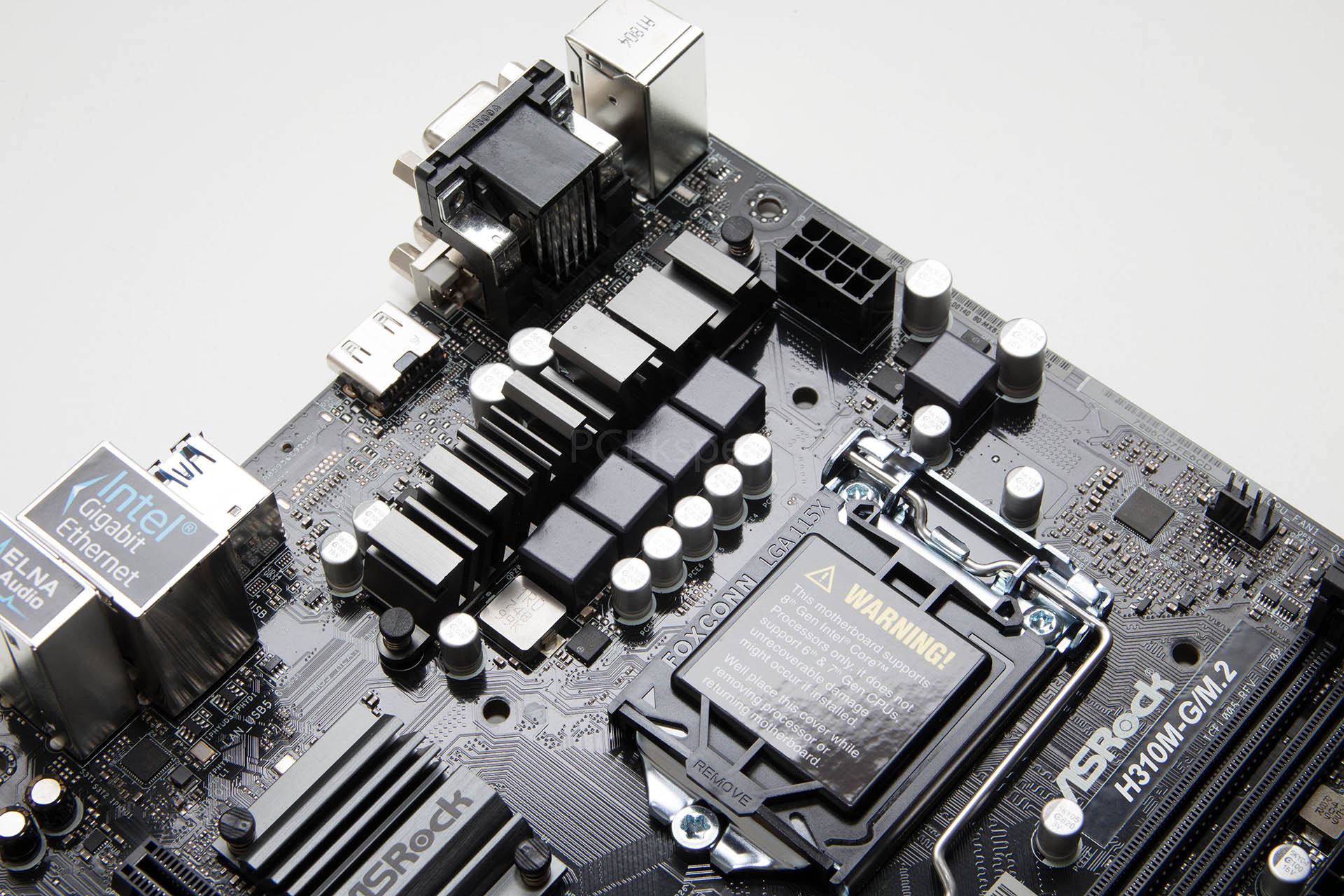

Napojna jedinica je pet fazna, relativno dakle jednostavna i primjerena procesorima nižeg TDP-a. Ipak, mi smo na ploči za testove koristili najjači šestjezgreni i7-8700K i nije se ni malo bunila ili pretjerano zagrijavala. Razlog tome je naravno i što na ovom čipsetu Turbo funkcija procesora radi po tvorničkim uputama, tj. ne forsiraju se sve jezgre na maksimum. Oko socketa je dovoljno mjesta za hladnjake svih tipova, a vjerujemo kako će se najčešće koristiti oni manji koji i stanu u primjerena Micro ATX kućišta.

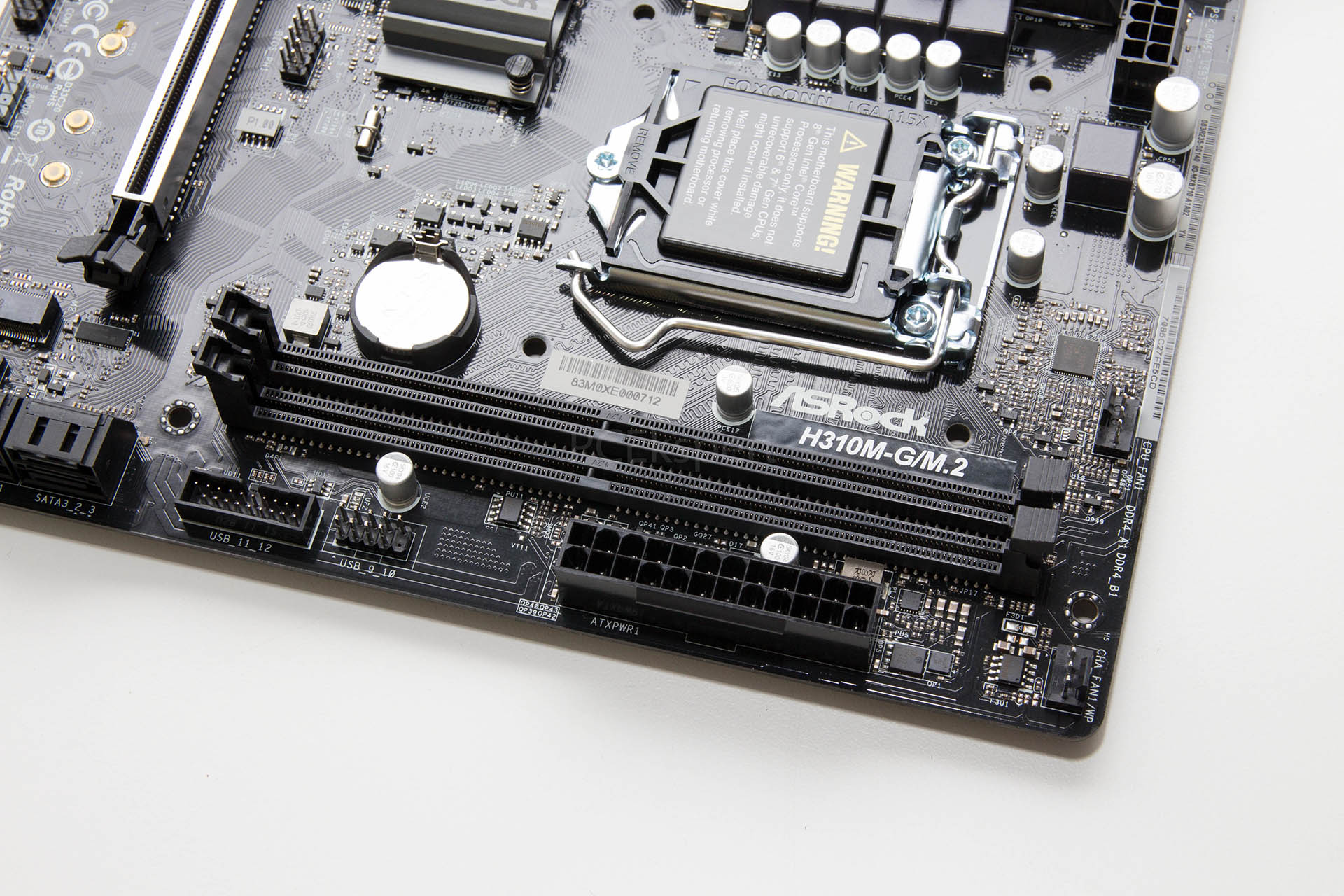

Memorijski su slotovi vrlo blizu socketa, a tu je odmah i baterija. Ploča ima samo dva utora koji rade u dvokanalnom režimu, a maksimalno je podržano 32 GB DDR4 memorije. Na samom rubu ploče je ATX konektor, interni USB 3.0 i USB 2.0 konektori, te jedan 4-pinski za ventilator.

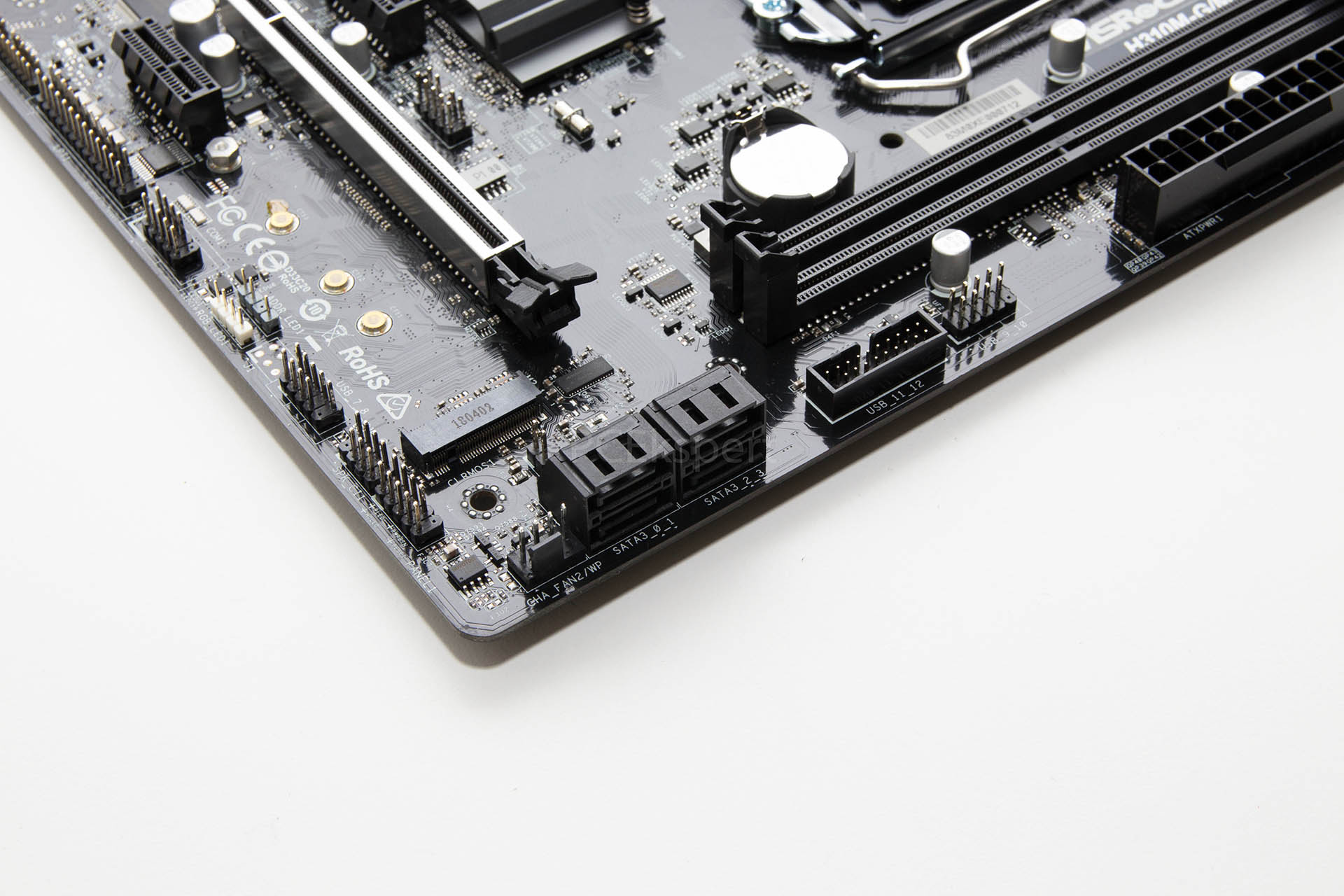

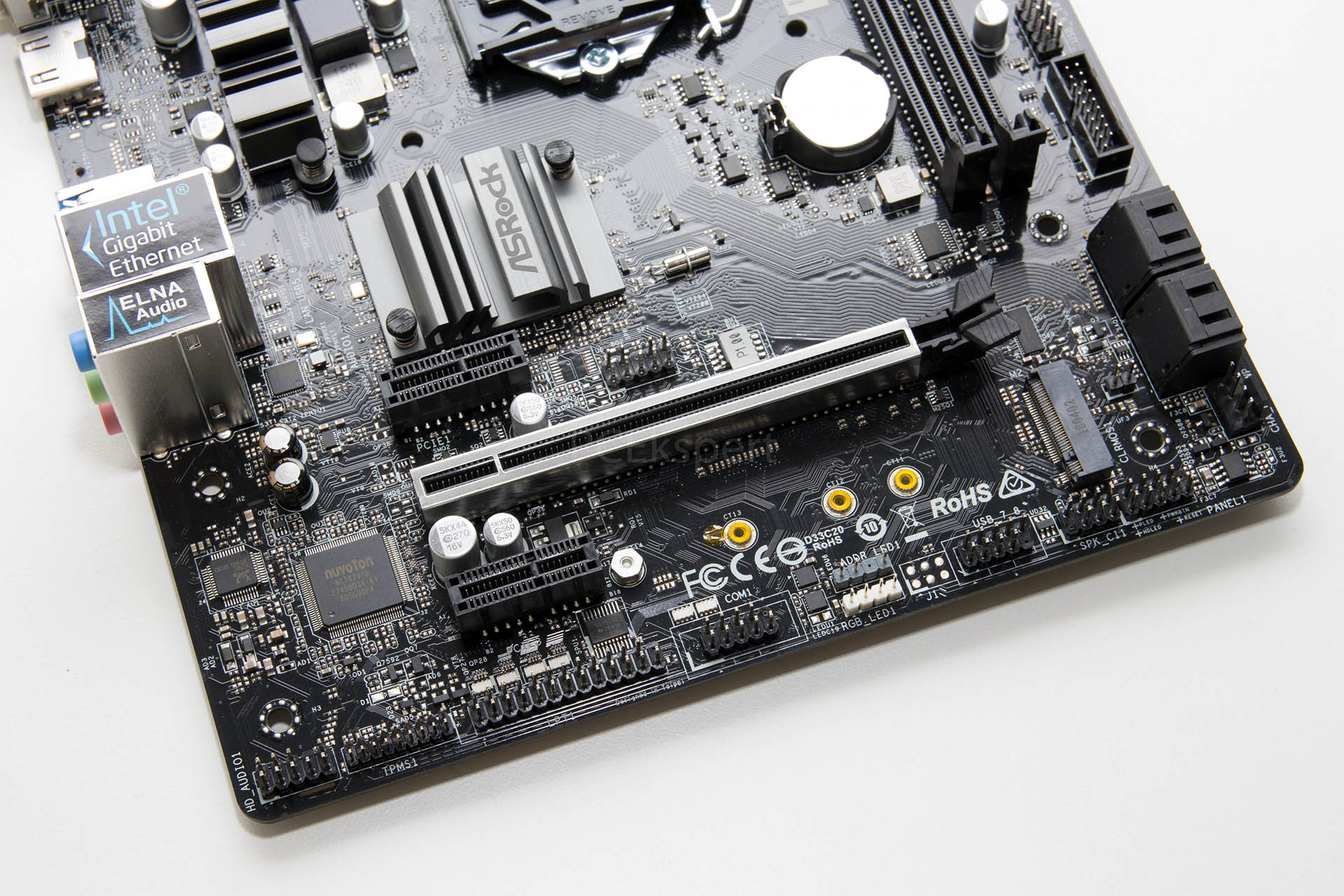

Donji dio ploče je kao i uvijek pun konektora i kontrolera. Audio jedinica je nešto starije proizvodnje, CODEC je ALC887, a strujom ga opskrbljuju ELNA audio kondenzatori. LAN kontroler je nešto moderniji, Intelov gigabitni I219V. Jedan je oklopljeni PCIe 3.0 x16 utor, a ispod i iznad njega su dva PCIE 2.0 x1 utora. Iza donjeg x1 se smjestio i M.2 socket koji podržava uređaje dužine do 80 milimetara, a koji mogu raditi ili u SATA III ili u PCIE Gen2 4 modovima rada. Uz donji rub ploče je mnoštvo poznatih headera - audio, TPM, LPT, COM, 2x RGB LED (addressable), USB, SPK i F_Panel.

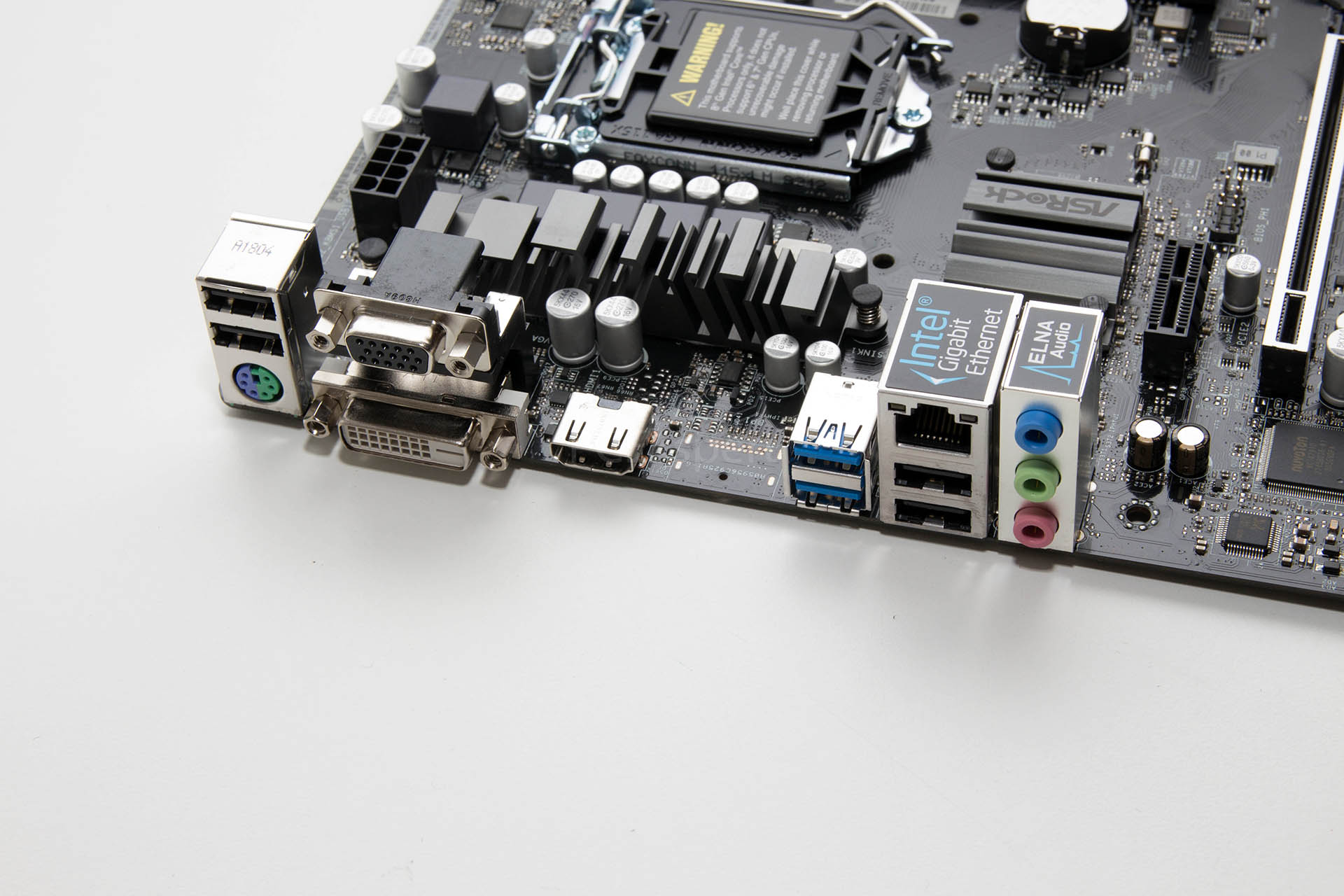

• 1 x PS/2 Mouse/Keyboard Port
• 1 x D-Sub Port
• 1 x DVI-D Port
• 1 x HDMI Port
• 4 x USB 2.0 Ports (Supports ESD Protection)
• 2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
• 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
• HD Audio Jacks: Line in / Front Speaker / Microphone

USB mogućnosti ploče su generičke, tu su interni i eksterni USB 2.o te 3.0 portovi, a USB 3.1 jednostavno nema. Tri su izlaza ga monitore, a simultan prikaz je moguć na dva monitora. Za 7.1 zvuk se moraju kombinirati i prednji audio konektori jer ih je straga samo tri. SATA III konektora je četiri, a ako koristimo M.2 tada će SATA_3 biti onemogućen.

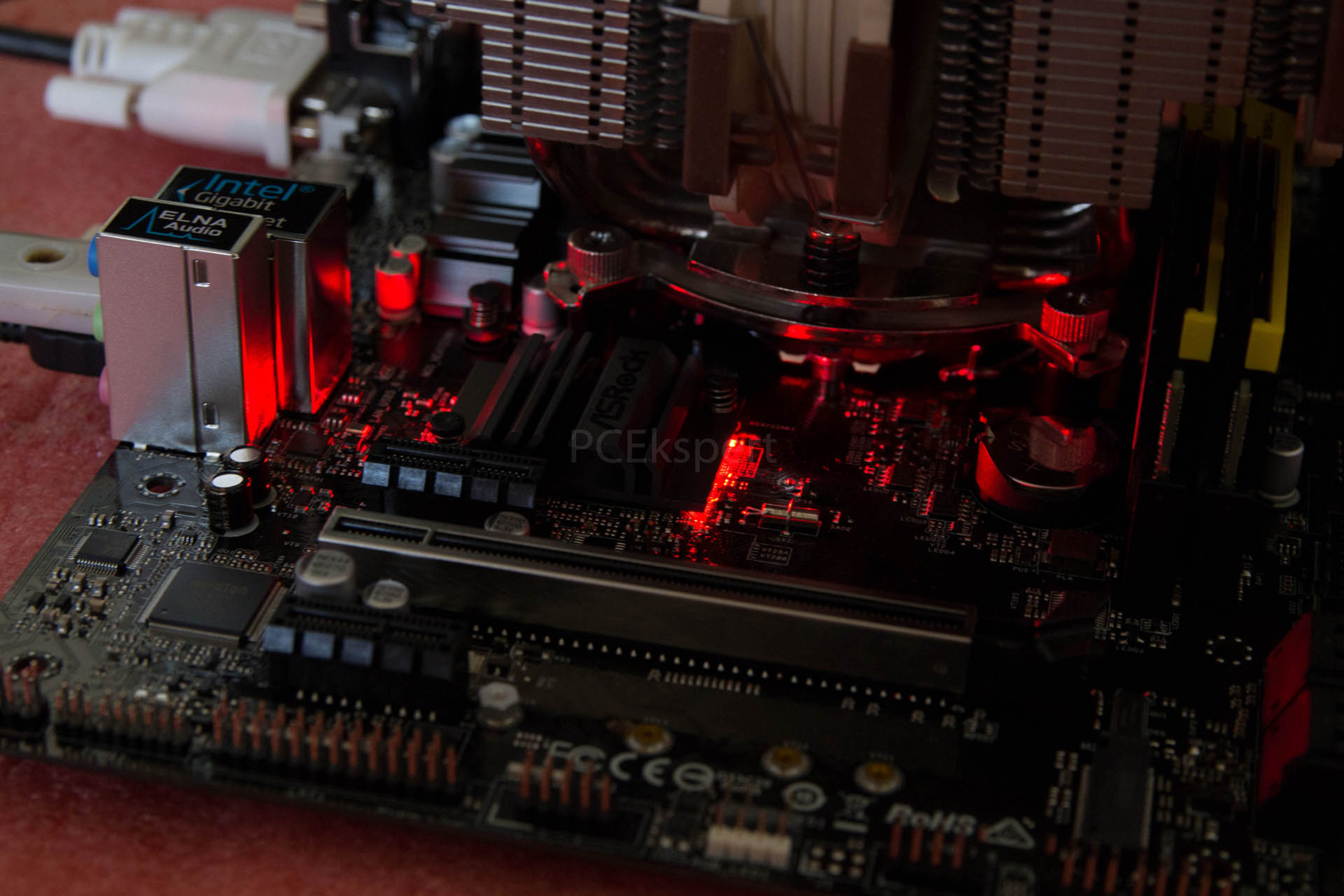

Ploča ima i svoje RGB LED osvjetljenje koje kontroliramo uz pomoć softvera, a riječ je o LED-icama koje su smještene pored čipseta. Za dodatnu rasvjetu ploča ima i dva headera koji su namijenjeni za rad s Polychrome kompatibilnim hardverom, a jedan port je i addressable.

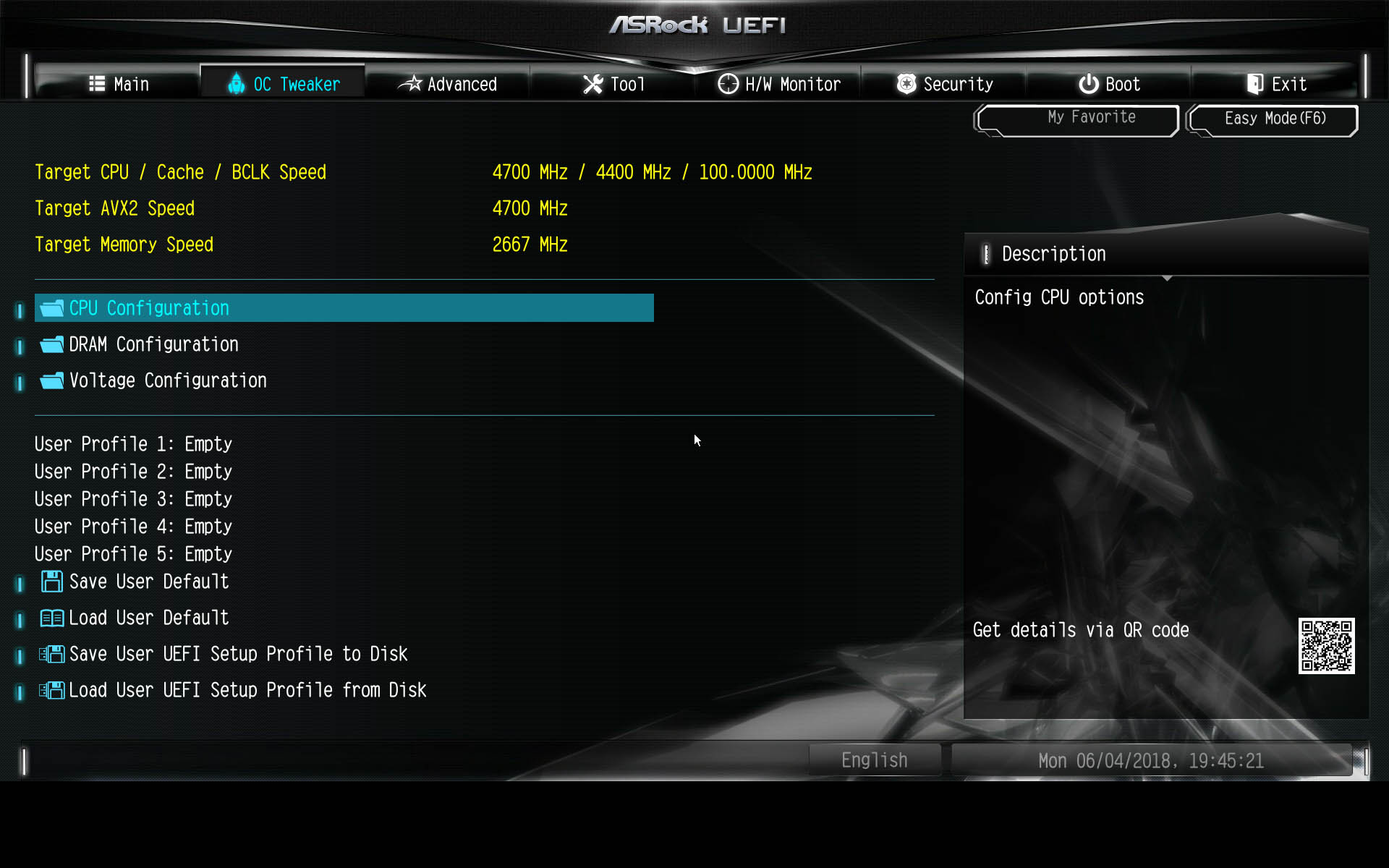

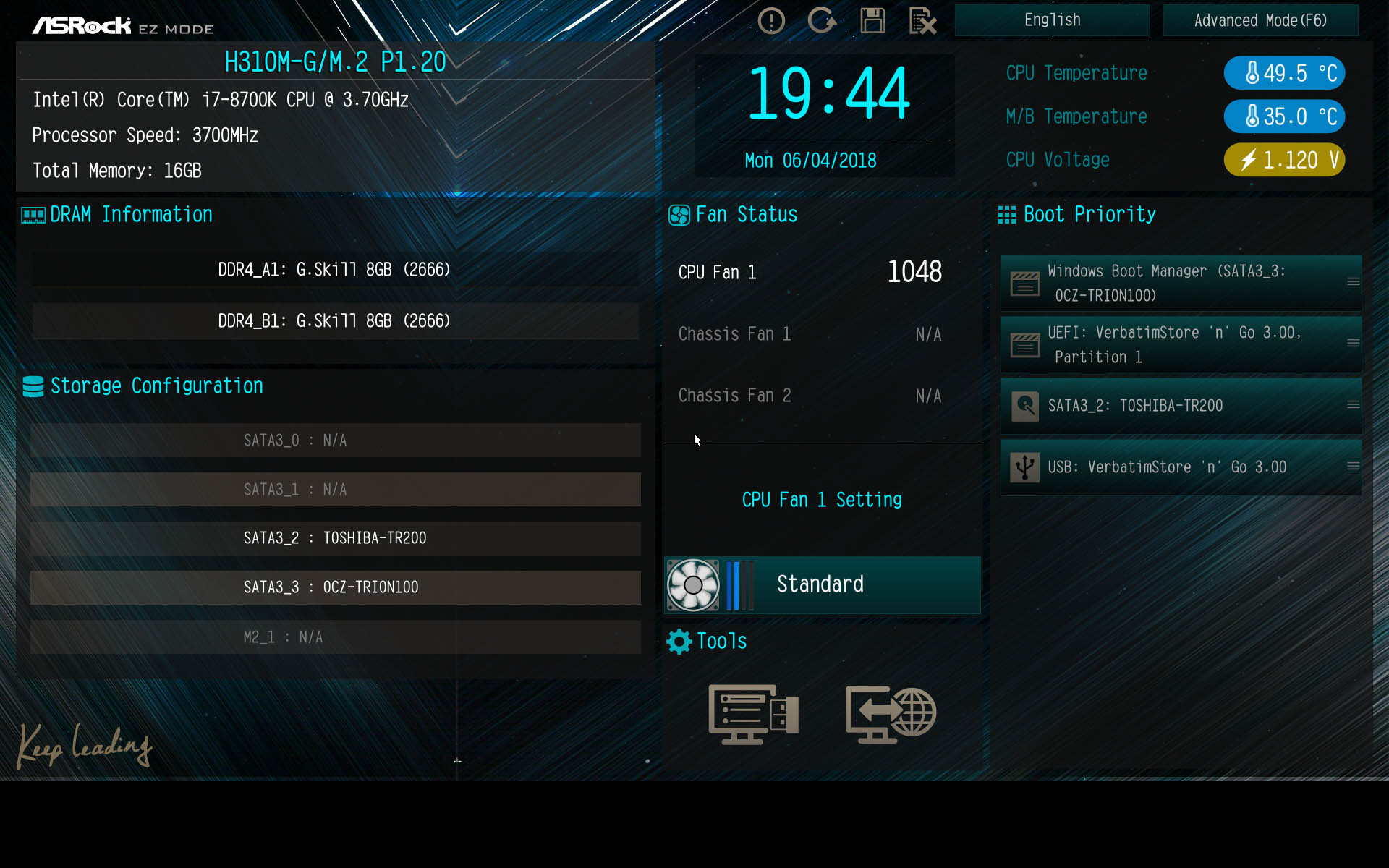

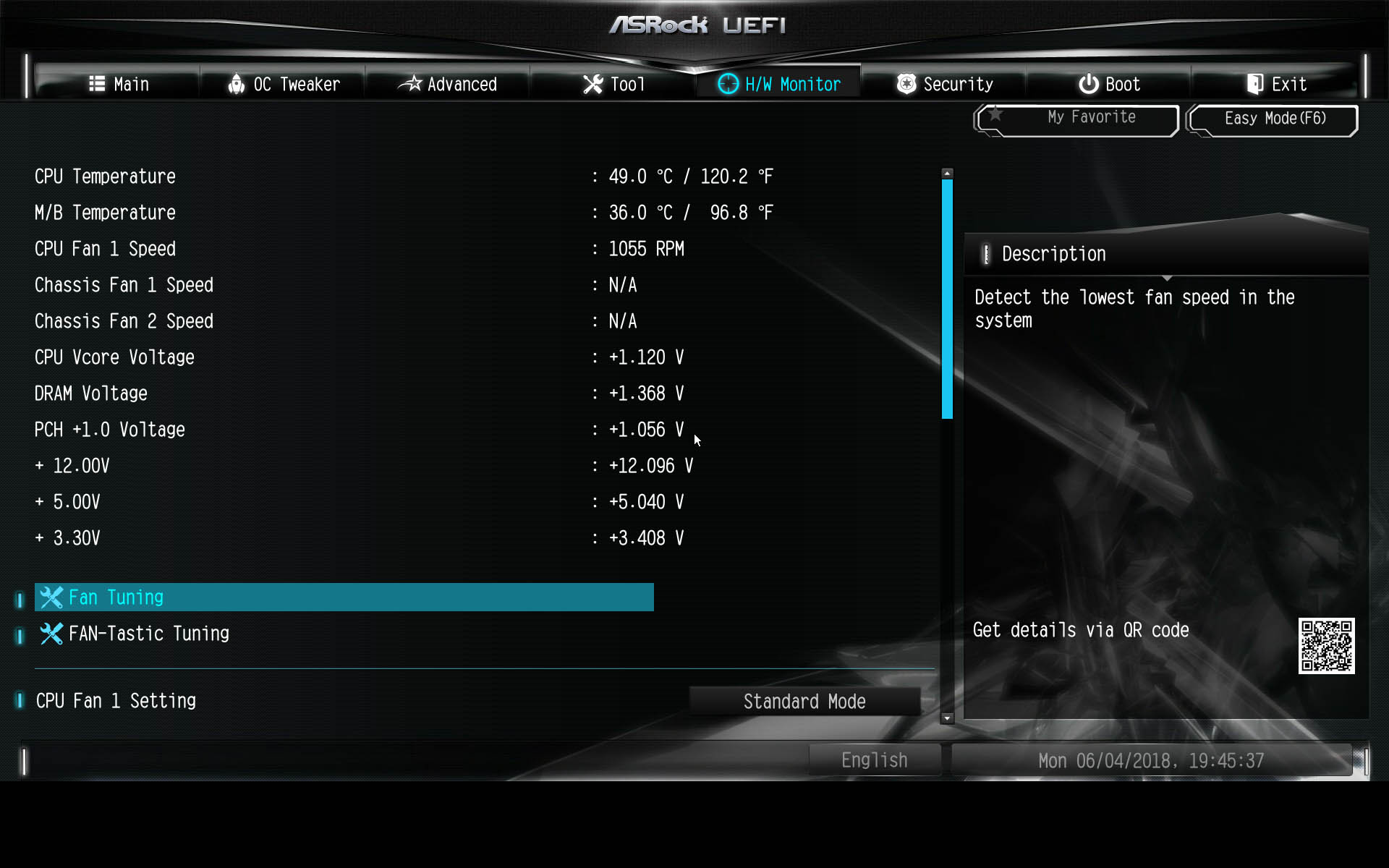

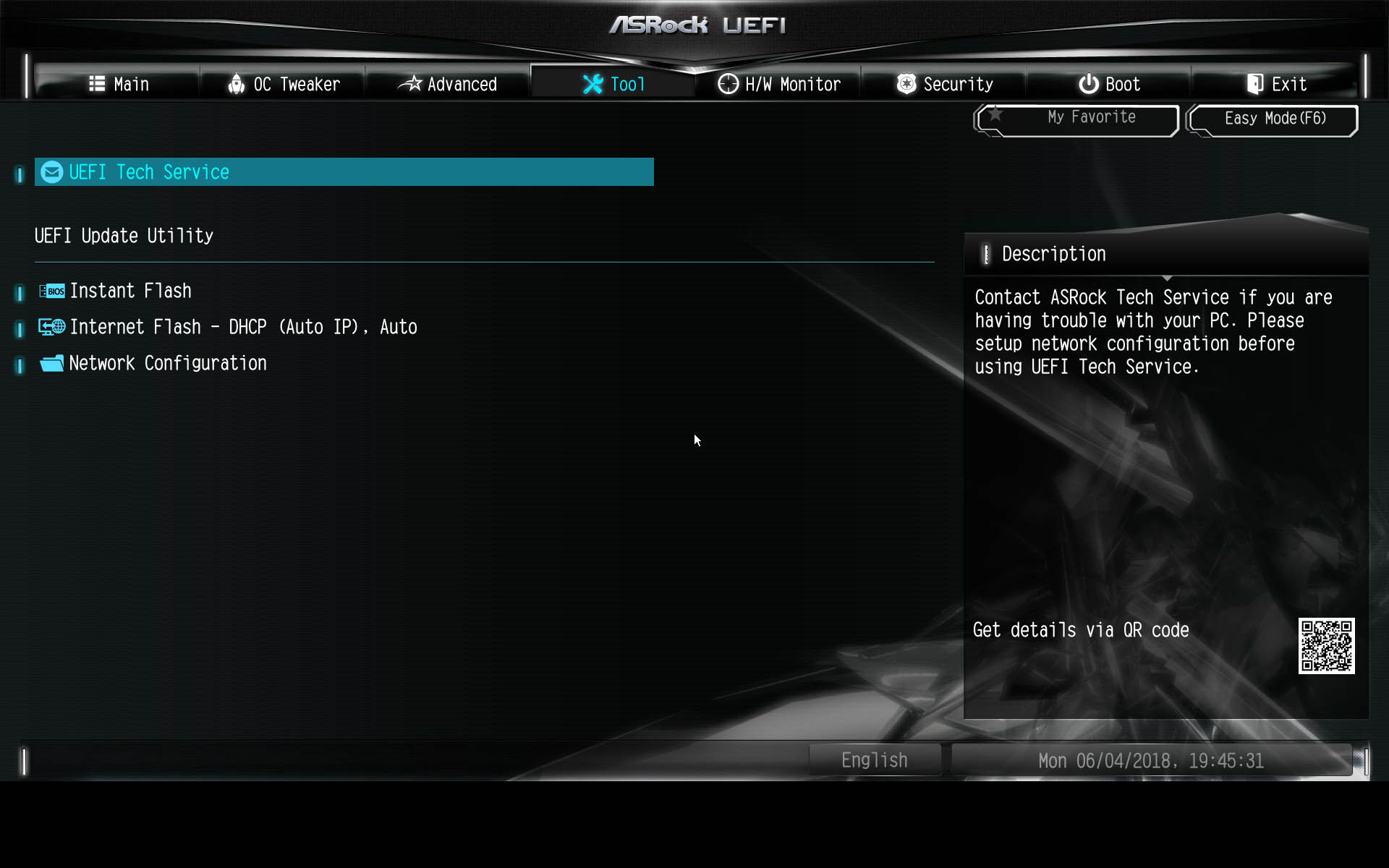

UEFI je layouta kao i kod H370 ploče. Ima dovoljno opcija za tweakanje, iz čega su jasno isključene overclocking mogućnosti. EZ Mode je prva početna stranica, a s F6 ulazimo u advanced koji možemo postaviti kao defaultni. UEFI sučelje je pregledno i brzo, a izdvajamo mogućnost instant i internet flasha BIOS-a, te Easy RAID Installer opciju. Softver za operativni sistem je kao i kod H370 - ASRock F-Stream, Polychrome RGB, Key Master i XFast LAN.

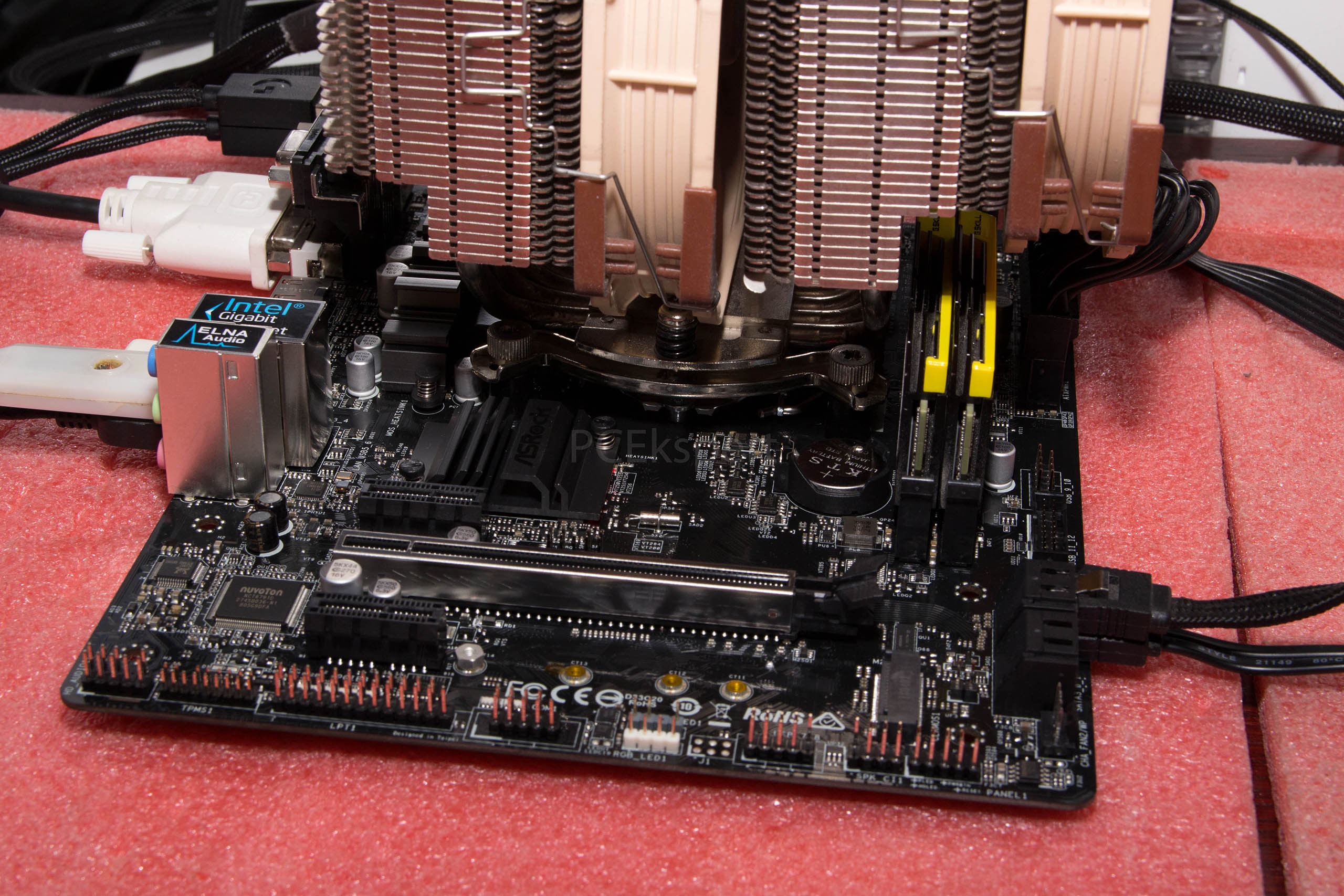

Test sistem

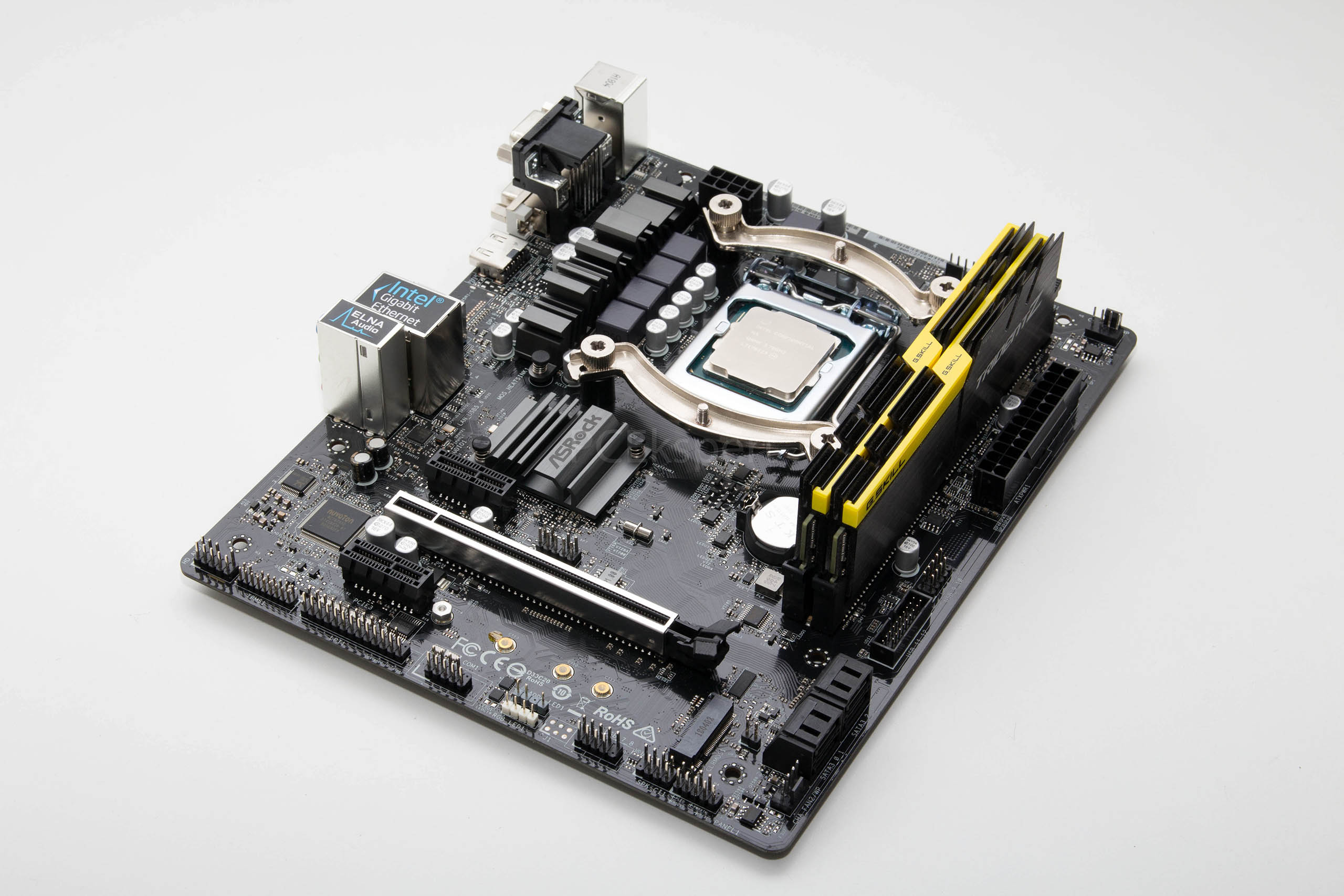

Test sistem :: Hardware Matična ploča ASRock H310M-G/M.2; BIOS: 1.20 Procesor Intel i7-8700K Memorija G.Skill Trident Z 2x 8 GB 3.200 MHz CL16 Grafičke kartice On board Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Toshiba Trion 150 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Testovi i usporedbe će biti s nedavno testiranim H370 i B360 pločama koje imaju iste značajke i ograničenja. Osim po maksimalnoj brzini memorije od 2.666 MHz, H370, B360 i H310 ploče ne podržavaju overclocking a nemaju ni Core Enhancement. To znači kako turbo opcija na 8700K procesoru radi onako kako je to tvornički i zamišljeno, te nema forsiranja maksimalne frekvencije i maksimalnog napona. Prilikom testiranja smo koristili klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom.

Futuremark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASRock Fatal1ty H370 Performance,ASRock H310M-G/M.2,Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock H370M-ITX/ac" values="4673,4640,4596,4568,4463" colors="blue,red,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Score" title="3DMark FireStrike" htitle="Score"  labels="Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H310M-G/M.2,ASRock H370M-ITX/ac,ASRock Fatal1ty H370 Performance" values="1311,1234,1208,1207,1179" colors="blue,blue,orange,blue,blue" height="400" min="0"] PCMark mjeri općenite performanse sistema, a s FireStrikeom smo izmjerili performanse integrirane grafike u procesoru. Ploča je postigla solidan rezultat u oba slučaja. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,ASRock H310M-G/M.2,ASRock Fatal1ty H370 Performance,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="1546,1537,1387,1381,1369,1363,1298" colors="blue,blue,blue,red,blue,blue,blue" height="400" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,ASRock Fatal1ty H370 Performance,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H310M-G/M.2,ASRock H370M-ITX/ac" values="106.855,106.922,119.234,119.515,120.001,125.416,128.014" colors="blue,blue,blue,blue,blue,orange,blue" height="400" min="0"] H310 je u prvom testu u zlatnoj sredini, no u drugom dosta zaostaje i brža je jedino od H370M. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock H310M-G/M.2,ASRock Fatal1ty H370 Performance,ASRock H370M-ITX/ac" values="46472,46312,39233,38953,37983,37486,36948" colors="blue,blue,blue,blue,red,blue,blue" height="400" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H310M-G/M.2,ASRock H370M-ITX/ac,ASRock Fatal1ty H370 Performance" values="47092,45225,38381,38238,37720,36719,36388" colors="blue,blue,blue,blue,red,blue,blue" height="400" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac,ASRock Fatal1ty H370 Performance,ASRock H310M-G/M.2" values="41093,40887,34643,34449,32645,32639,32421" colors="blue,blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z370-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock Fatal1ty H370 Performance,ASRock H370M-ITX/ac,ASRock H310M-G/M.2" values="45.1,47.9,51.4,51.5,54.6,60.6,60.8" colors="blue,blue,blue,blue,blue,blue,red" height="400" min="0"] Memorijske su performanse nešto lošije, a pogotovo latencija koja je na samom dnu poretka.

S cijenom od oko 80 € u Njemačkoj ova ploča spada u nekakvu srednju klasu ili rang H310 ploča. Kao što smo iz druženja s njom utvrdili, riječ je o proizvodu dobre kvalitete izrade, s ponešto ograničenom opremom, tj. starijom audio jedinicom i samo USB 3.0 portovima. To nadoknađuje s M.2 socketom, gigabitnim LAN-om i RGB LED rasvjetom. Malenih je dimenzija, pogodna za ugradnju u skučena kućišta, s dobrim rashladnim mogućnostima MOSFET-a i čipseta. Sve u svemu kompletna malena pločica koja lako može poslužiti i za kakav osnovni gaming stroj, osim toga što je idealna za kućno ili uredsko računalo.
