ASRock H370M-ITX/ac recenzija

ASRock nam je na test poslao ploču opremljenu novim Intelovim H370 čipsetom koja dolazi u Mini ITX izdanju. I premda je malena, to ne znači kako nije bogata opremom pa se diči integriranom WiFi karticom po 802.11ac standardu. Osim toga tu je jedan M.2 socket, dual gigabitni LAN portovi, dva USB 3.1 utora, 8-kanalni audio itd.

Pakiranje je klasično, malena kutija, tek malo šira od pločice koja mjeri samo 17 x 17 centimetara. Bundle se sastoji od I/O zaštite, dva SATA kabela, M.2 vijaka, dvije antene, podebljih uputa za instalaciju i korištenje te medija s upravljačkim programima i aplikacijama. Malena je pločica smještena na spužvu i u antistatičku vrećicu.

ASRock je nadaleko i naširoko poznat po svojim Mini ITX pločama. U ponudi ih uvijek imaju mnoštvo, a pioniri su bili i s HEDT Intel X99 čipsetom na tom formatu. Nije ni čudo stoga kako su majstori u tome što rade, i kako mnogi biraju upravo njihove ITX ploče. Teško je na mali prostor smjestiti mnoštvo opreme, te i dalje zadržati dobar raspored i dobar pristup svemu. ASRock u tome uspijeva i rijetko im se može prigovoriti za loš smještaj nekog elementa. Na ovoj su ploči to tek dva vertikalna SATA konektora smještena iznad DIMM utora, te TPM i Audio headera iznad. Sve ostalo, ako zaboravimo kako su i ostali SATA konektori vertikalni, je kako treba biti - uz rub ploče.

Na ploči su tri 4-pinska konektora za ventilatore i time je osiguran pogon dovoljnog broja ventilatora u manjem kućištu. Napojna jedinica je dovoljno robusna za procesore osme generacije TDP-a 95 W, čak i ove šest jezgrene s kakvim smo mi testirali ploču. 4 +2 fazne je konstrukcije s Intersilovim ISL95866 kontrolerom, 60-amperskim prigušnicama i Nichiconovim 12K Black kondenzatorima. Overclocking jasno, baš kao i kod B360 čipseta, nije podržan pa je hladnjak na Dual-Stack MOSFET-ima sasvim adekvatan. Uz to, još mu malo propuha osiguravaju i ventilator(i) na CPU hladnjaku pa je zagrijavanje u granicama normale. Hladnjak na H370 čipsetu je također dovoljno velik za potrebe hlađenja čipa s TDP-om od 6 W. Kada smo kod čipseta, recimo kako on podržava 20 PCIe stazica treće generacije u x1, x2 i x4 konfiguracijama. Ukupno podržava 8 USB 3.1 portova, od čega četiri po Gen. 2, a četiri po Gen. 1 specifikaciji. Od ostalog podržava Optane Memory, Rapid Storage, Smart Sound, te PTT i Boot Guard tehnologije.

Specifikacije ASRock H370M-ITX/ac Podržani procesori - Supports 8th Generation Intel® Core™ Processors (Socket 1151) - Supports CPU up to 95W - Digi Power design - 6 Power Phase design - Supports Intel® Turbo Boost 2.0 Technology Čipset Intel H370 Memorija - Dual Channel DDR4 Memory Technology - 2 x DDR4 DIMM Slots - Supports DDR4 2666 / 2400 / 2133 non-ECC, un-buffered memory - Supports ECC UDIMM memory modules (operate in non-ECC mode) - Max. capacity of system memory: 32GB* - Supports Intel® Extreme Memory Profile (XMP) 2.0 - 15μ Gold Contact in DIMM Slots Utori za proširenja - 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)* - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O) Grafika Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics - DirectX 12 - HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only) - Three graphics output options: DisplayPort 1.2 and 2 x HDMI ports - Supports Triple Monitor - Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 30Hz - Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096x2304) @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required) - Supports HDCP with HDMI and DisplayPort 1.2 Ports - Supports 4K Ultra HD (UHD) playback with HDMI and DisplayPort 1.2 Ports LAN i WLAN - Gigabit LAN 10/100/1000 Mb/s - 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT - Supports Wake-On-LAN - Supports Lightning/ESD Protection - Supports Dual LAN with Teaming* - Supports Energy Efficient Ethernet 802.3az - Supports PXE - Intel® 802.11ac WiFi Module - Supports IEEE 802.11a/b/g/n/ac - Supports Dual-Band (2.4/5 GHz) - Supports high speed wireless connections up to 433Mbps - Supports Bluetooth 4.2 / 3.0 + High speed class II Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)* - Premium Blu-ray Audio support - Supports Surge Protection - Nichicon Fine Gold Series Audio Caps Storage - 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 15), NCQ, AHCI and Hot Plug* - 1 x Ultra M.2 Socket, supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s) Jedinstvene značajke ASRock USB 3.1 Gen2 - ASRock USB 3.1 Gen2 Type-A Ports (10 Gb/s) ASRock Super Alloy - Premium 60A Power Choke - Dual-Stack MOSFET (DSM) - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors) - Sapphire Black PCB - High Density Glass Fabric PCB Intel® 802.11ac WiFi ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3) ASRock Full Spike Protection (for USB, Audio, LAN Ports) ASRock Live Update & APP Shop BIOS - 128Mb AMI UEFI Legal BIOS with multilingual GUI support - ACPI 6.0 Compliant wake up events - SMBIOS 2.7 Support - CPU, DRAM, PCH 1.0V, VCCST Voltage Multi-adjustment Format - Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm



Memorijska su slota dva, podržano je maksimalno 32 GB sistemske DDR4 memorije brzine 2.666 MHz. Kontakti u DIMM utorima su pozlaćeni (15 mikrona). Uz desni rub ploče se nalaze ATX konektor, interni USB 3.0 konektor, četiri SATA konektora te F_Panel header na dnu. Tik iznad donjeg ruba je oklopljeni PCIe 3.0 x16 utor. Audio jednica je 8-kanalni Realtekov ALC892 potpomognuta s Nichicon Fine Gold series kondenzatorima. Točno iznad nje će se protezati NVMe disk utaknut u M.2 utor koji podržava uređaje dužine do 80 milimetara u PCIe Gen. 3 x4 modu rada.

Na stražnjem se I/O panelu nalaze dva USB 2.0 porta, PS/2 port, DisplayPort i dva HDMI-a, četiri USB 3.1 Gen. 1 porta (tamno plavi), dva USB 3.1 Gen. 2 Type A porta (svijetloplavi), dva LAN porta, dva konektora za antene i tri jacka za audio uređaje. Prisustvom dva HDMI porta je iskorištena činjenica kako integrirana grafika u procesorima osme generacije može istovremeno davati sliku na tri ekrana, a dva LAN porta su tu radi omogućavanja teaminga.

Na stražnjem I/O portu se nalazi i vertikalni M.2 socket tj. Key E u kojem se nalazi WiFi 801.11ac dual-band (2.4/5 GHz) modul koji prima dvije antene te ima maksimalnu teoretsku propusnost od 433 Mbps. Prijam signala preko te dvije antene je vrlo dobar i kroz dugotrajno korištenje nismo imali nikakvih problema. Modul podržava i Bluetooth 4.2. Za dvostruki gigabitni LAN su zaduženi Intelovi I219V i I211AT kontroleri, a podržan je i Teaming.

UEFI sučelje je klasično s EZ Modom i naprednim modom podešavanje, a zanimljivo je kako se proteže na Full HD rezoluciju i pri tome ostaje i zadovoljavajuće brzo. UEFI sučelje podržava opcije kao što su Instant i Internet Flash, Easy RAID Instaler, a ima i ponešto naprednijih opcija za tweaking. Overclocking jasno nije podržan, on ostaje rezerviran isključivo za Z370 čipset. Sa strane softvera za  operativni sistem se nije puno toga mijenjalo i tu imamo A-Tuning, XFast LAN, Live Update i App Shop aplikacije koje rade solidno.

Test sistem

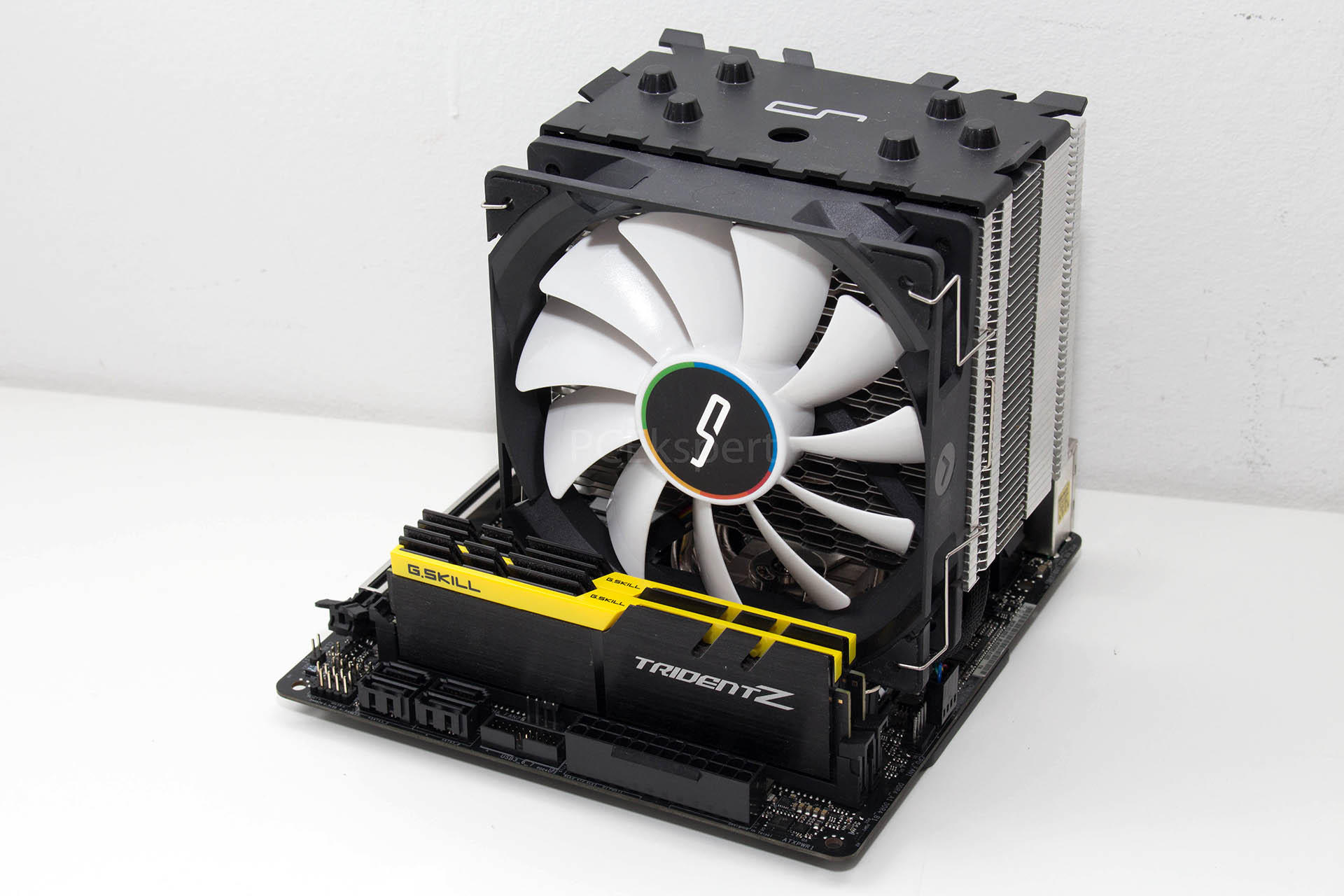

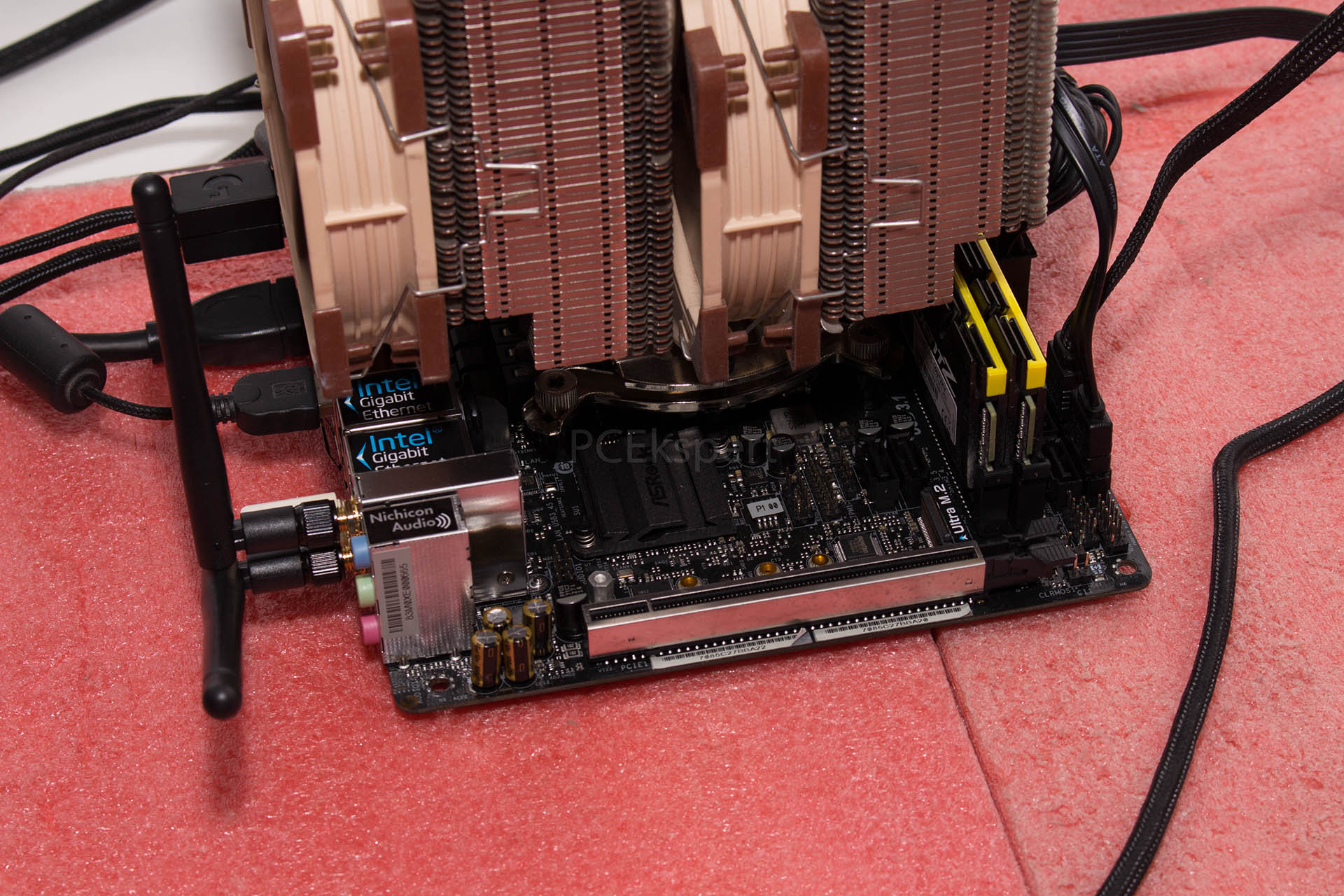

Test sistem :: Hardware Matična ploča ASRock H370M-ITX/ac; BIOS: 1.20 Procesor Intel i7-8700K Memorija G.Skill Trident Z 2x 8 GB 3.200 MHz CL16 Grafičke kartice On board Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Toshiba Trion 150 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Testovi i usporedbe će biti s nedavno testiranim B360 pločama s kojima H370 ploče dijele mnoge zajedničke karakteristike i ograničenja. Osim po maksimalnoj brzini memorije od 2.666 MHz, H370 i B360 ploče ne podržavaju overclocking a nemaju ni Core Enhancement. To znači kako turbo opcija na 8700K procesoru radi onako kako je to tvornički i zamišljeno, te nema forsiranja maksimalne frekvencije i maksimalnog napona. Prilikom testiranja smo koristili klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s Aidom 64.

Futuremark [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock H370M-ITX/ac" values="4596,4568,4463" colors="blue,blue,red" height="300" min="0"] [ichart headers="ID,Score" title="3DMark FireStrike" htitle="Score"  labels="Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="1311,1234,1207" colors="blue,blue,orange" height="300" min="0"] PCMark mjeri općenite performanse sistema, a s FireStrikeom smo izmjerili performanse integrirane grafike u procesoru. Ova H370 ploča manje forsira Turbo na procesoru i automatski učitava nešto više latencije memorije pa su i performanse nešto niže neko kod "gaming" orijentiranih B360 ploča koje smo testirali. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="1546,1537,1387,1363,1298" colors="blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="106.855,106.922,119.234,120.001,128.014" colors="blue,blue,blue,blue,orange" height="400" min="0"] Ovdje je jasno vidljivo kako procesor ne radi na istim frekvencijama pod opterećenjem kao kod B360 ploča i performanse su slabije. No, niti je testni procesor idealan za ovu ploču, niti je ova ploča orijentirana ka performansama. Na nju treba ugraditi zaključani npr. i3 procesor iz kojeg će svakako izvući maksimum. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock H370M-ITX/ac" values="46472,46312,39233,38953,36948" colors="blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="47092,45225,38381,38238,36719" colors="blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX B360-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,ASRock H370M-ITX/ac" values="41093,40887,34643,34449,32645" colors="blue,blue,blue,blue,red" height="400" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z370-F Gaming,Gigabyte B360 Aorus Gaming 3 WiFi,Asus ROG STRIX B360-F Gaming,ASRock H370M-ITX/ac" values="45.1,47.9,51.4,51.5,60.6" colors="blue,blue,blue,blue,red" height="400" min="0"] Više latencije su uzrok slabijim performansama nego kod B360 ploča, unatoč činjenici kako je brzina bila ista - 2.666 MHz. Uspoređene Z370 ploče su radile s memorijom na 3.200 MHz.

ASRock je još jednom dokazao kako zna napraviti kvalitetnu, modernu i opremljenu ITX ploču. Ova H370M-ITX/ac se uvelike naslanja na svoju prethodnicu s H270 čipsetom, a donosi novosti u obliku video izlaza koji su sada moderniji (dva HDMI i jedan DisplayPort) i USB 3.1 Gen. 2 podrške preko dva Type A porta. Kvaliteta izrade je zadržana, baš kao i dobar layout kojem nije bila potrebna značajnija promjena. Ploča je namijenjena ugradnji u malena kućišta, gdje će pokazati sve svoje prednosti, bilo da je riječ o HTPC-u, uredskom stroju ili jednostavno kućnom računalu za rad koje ugradnjom moćnije grafičke kartice može poslužiti i za igru. Bitno je samo odabrati neki od zaključanih modela Intelovih procesora, jer overclocking nije podržan. S cijenom od oko 900 kuna (ili oko 110 € u Njemačkoj) nije jeftina, no daje adekvatnu količinu opreme koja uključuje WiFi, M.2 i dual LAN, dobru kvalitetu izrade te solidan UEFI i softver.
