ASRock H97M-ITX/ac – brzi test

ASRock se kao i ostali proizvođači još davno uključio u priču s miniITX modelima, i baš kao i ostali proizvođači za aktualne Haswell procesore ponudio ploče bazirane i na Z97 i na nešto jeftinijem H97 čipsetu. Pred nama je H97M-ITX/ac ploča koja na površini od 17 x 17 cm donosi Super Alloy tehnologiju elektroničkih komponenata, NexFET MOSFET-e, Sapphire Black PCB i sasvim solidan layout u odnosu na ograničenje površine. Ploča dolazi u vrlo malenoj kutiji, jedva većoj od nje same, a s grafika na njoj možemo saznati sve karakteristike i tehnologije koje donosi.

U pakiranju uz ploču dolazi i bundle koji se sastoji od WiFi opreme, tj. kartice, antena, SATA kabela, I/O štita, uputa i medija s upravljačkim programima i ASRockovim aplikacijama.

Malena (17 x 17 cm) pločica je ugodnih kombinacija boja - crni PCB s crnim i plavim elementima. Na njoj se nalazi samo jedan pasivni hladnjak i to na H97 PCH-u, a četvero-fazna VRM jedinica se ne zagrijava jako, pa joj hladnjak zapravo nije ni potreban. Ploča podržava sve najnovije Haswell procesore, te maksimalnih 16GB radne memorije brzine do 1600MHz. Sasvim je solidno potkovana opremom i glavna značajka joj je WLAN i Bluetooth kartica koja dolazi s podrškom za 802.11ac (dual band, 2.4/5GHz) i Bluetooth v4.0 standarde. Ovo joj omogućuje prave multimedijske mogućnosti i svrstava ju u prvi izbor za kakav HTPC. Tu su i dvije eksterne antene koje osiguravaju dobar prijem, a sve je upotpunjeno i ASRock Cloud uslugom koja podržava multimedijsku biblioteku, streaming sadržaja, pristup podacima s višestrukih uređaja, udaljeni pristup desktopu te korisnu Wake On WAN funkciju. Uz bežičnu mrežu tu je i klasičan Gigabitni LAN za što se brine Atheros kontroler.

Zvuk je omogućen Realtekovim ALC892 7.1 kanalnim HD Audio kontrolerom, a za višu kvalitetu reprodukcije tu su i ELNA audio kondenzatori. Proširivost dodatnim karticama je ostvariva zahvaljujući jednom PCIe 3.0 x16 utoru, a preko pet SATA 6Gbps portova je moguće spojiti dovoljno skladišnog prostora u obliku HDD-a ili SSD-a. Tu je i šest USB 3.0 te četiri USB 2.0 portova koji se nalaze na stražnjem I/O panelu, ali i na ploči u obliku header konektora.

Stražnji I/O panel je klasičnog rasporeda s dovoljnim brojem USB utora (2x 2.0 i 4x 3.0), s tri video izlaza (VGA, DVI i HDMi), PS/2 portom te audio konektorima.

UEFI sučelje je tipično za ASRock, što znači kako je uz svo šarenilo ipak dovoljno pregledno i jednostavno za korištenje i tweakanje pa će i napredniji korisnici tu pronaći nešto za sebe. Uz ploču dolazi i mnoštvo softvera kao što su A-Tuning, Disk Health Report, USB Key, APP Charger itd. Softver je upotrebljiv i koristan, premda nije baš na onoj razini na koju nas je naviknula konkurencija iz Asusa, pa čak i Gigabytea.

Test sistem

Test sistem :: Hardware Matična ploča ASRock H97M-ITX/ac Procesor Intel Core i7-4670K Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board SSD Intel DC S3500; Intel SSD 730 240GB Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated

  Način testiranja i overclocking

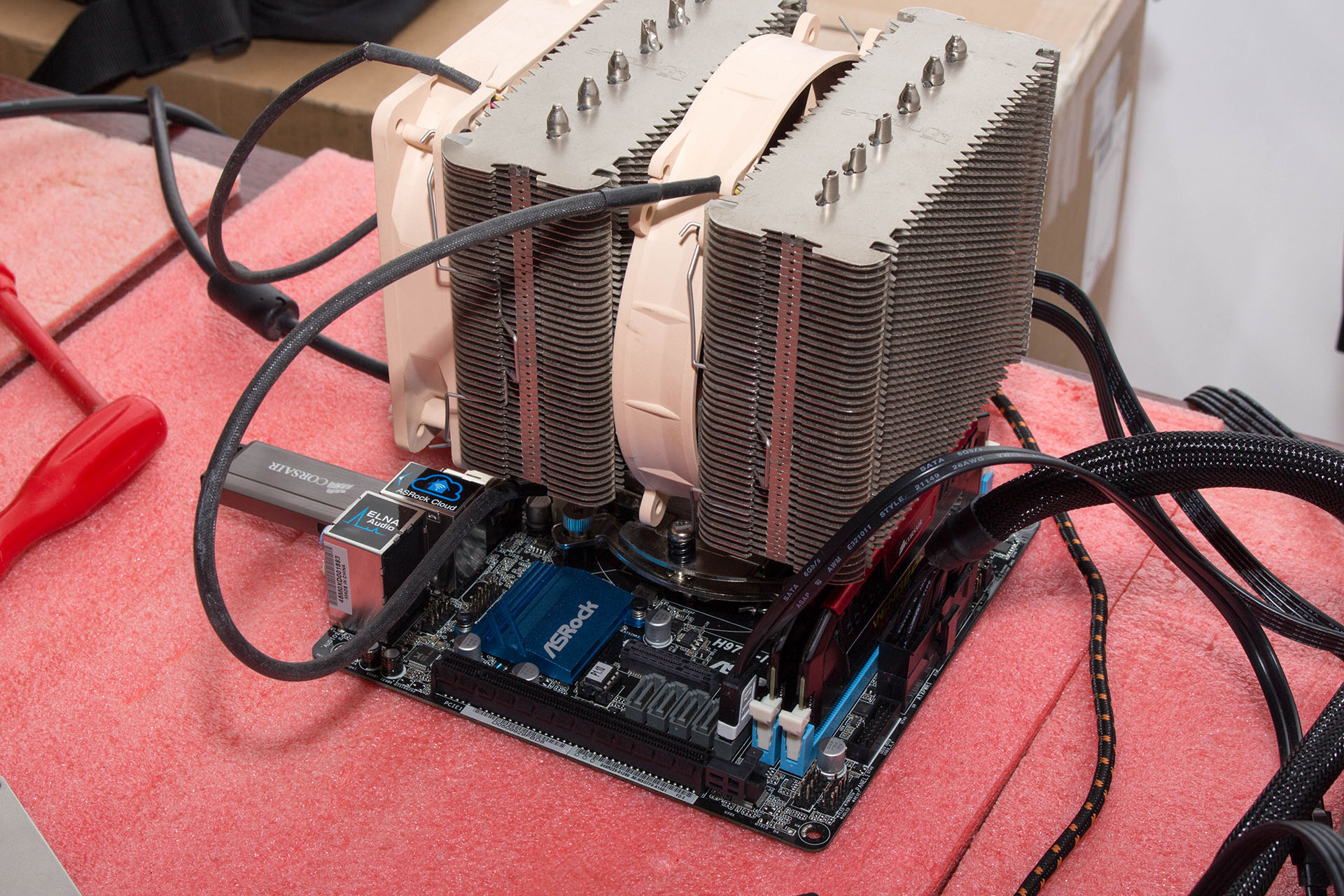

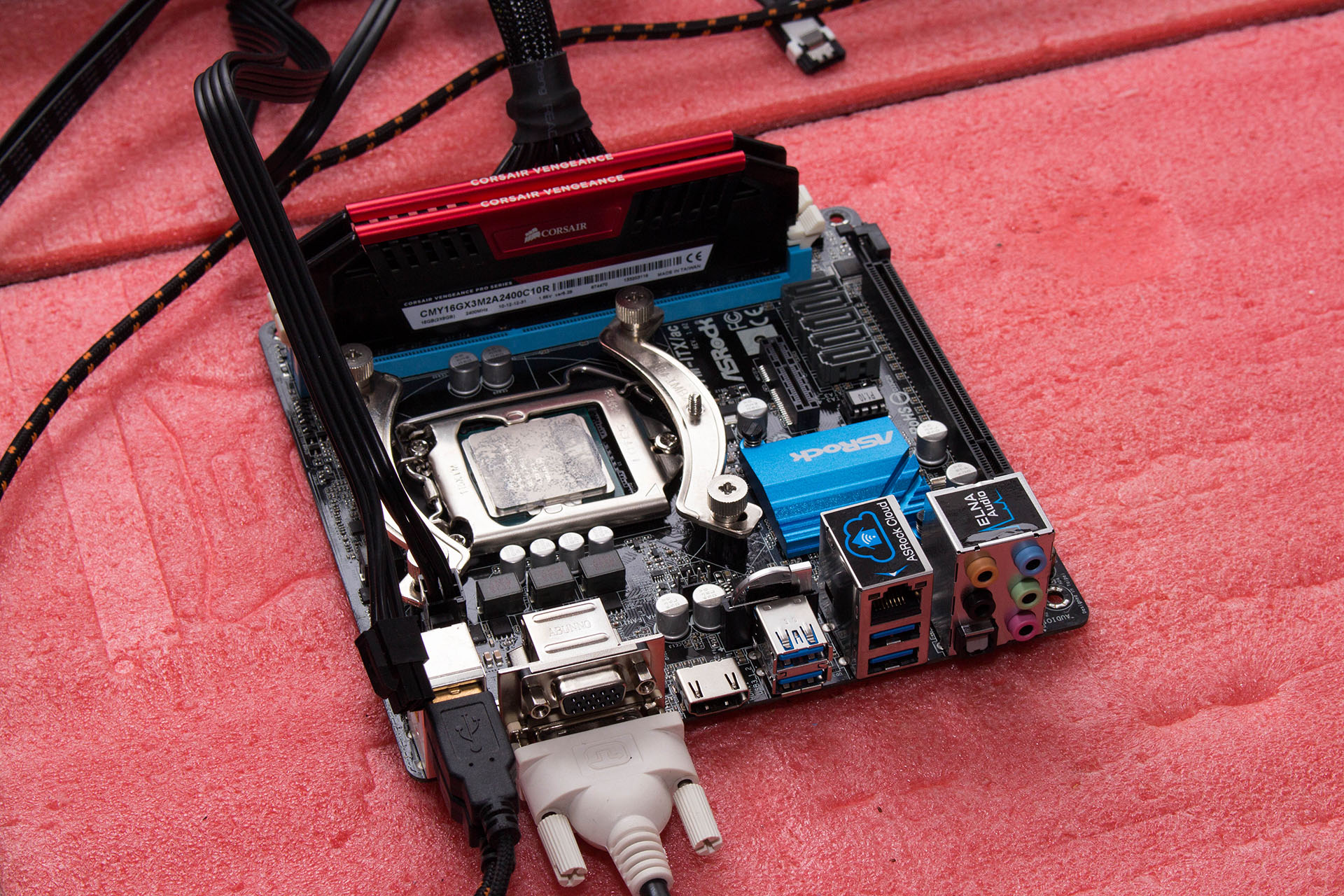

Ploču smo kao i ostale u zadnje vrijeme testirali sa i5 4670K procesorom, na njoj je bila  Corsair Vengeance Pro 2 x 8GB 2400MHz koja je radila na maksimalnih 1600 MHz, a procesor smo hladili masivnim D14 hladnjakom iz Noctue. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča koje smo ranije testirali sa 4670K procesorom. Overclockiranjem se nismo bavili premda je i to moguće s H97 pločama kao što smo dokazali testom Asusovih H97-PRO Gamer i -Pro ploča. Kod ovakvih malih ploča je tada zagrijavanje VRM jedinice vrlo izraženo i potrebno je prisilno hlađenje i dobra zračna struja. Ipak, ovakvu će ploču kupci rijetko kupovati upravo zbog overclockinga, jer joj to svakako nije primarna namjena.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte Z97X-Gaming 3,Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT, Asus Z97 Sabertooth Mark S,ASRock H97M-ITX/ac" values="3379,3289,3266,3272,3223" colors="blue,blue,blue,blue,red" height="200", min="0" max="3400"] [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT, Gigabyte Z97X-Gaming 3, Asus Z97 Sabertooth Mark S, ASRock H97M-ITX/ac" values="863,859,856,831,777" colors="blue,blue,blue,blue,orange" height="200", min="0" max="870"] Kao i uvijek, za početak koristimo PCMark koji mjeri općenite performanse sistema, te 3DMark koji nam pokazuje snagu (ili manjak iste), integrirane grafike. Malena se pločica unatoč sporijem radu procesora i memorije sasvim solidno drži u jačem Z97 društvu kada su u pitanju PCMark performanse. Zbog maksimalnih 1600 MHz brzine memorije, grafičke performanse su ipak očekivano slabije. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels=" Asus Z97 Sabertooth Mark S,Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT,Gigabyte Z97X-Gaming 3,ASRock H97M-ITX/ac" values="35360,34998,34560,31998,23784" colors="green,green,green,green,red" height="300", min="0" max="38000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte Z97X-Gaming 3, Asus Z97 Sabertooth Mark S,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula, Asus Z97 Sabertooth Mark S,ASRock H97M-ITX/ac" values="37283,37223,37222,37179,32937,24875" colors="green,green,green, green,green,red" height="300", min="0" max="38000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels=" Asus Z97 Sabertooth Mark S,Asus Maximus VII Formula,Gigabyte Z97X-Gaming GT,Gigabyte Z97X-Gaming 3, Asus Z97 Sabertooth Mark S,ASRock H97M-ITX/ac" values="34583,34007,33895,33421,31037,22642" colors="green,green,green,green,green,red" height="300", min="0" max="38000"] Memorijske performanse su niske zbog već spomenutog ograničenja čipseta na brzinu memorije od 1600 MHz. [ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)"  labels="ASRock H97M-ITX/ac,Asus Z97 Sabertooth Mark S,Gigabyte Z97X-Gaming 3,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="29,63,64,65,66" colors="orange,green,green,green,green," height="300", min="0" max="70"] [ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)"  labels="ASRock H97M-ITX/ac,Gigabyte Z97X-Gaming 3,Asus Z97 Sabertooth Mark S,Gigabyte Z97X-Gaming GT,Asus Maximus VII Formula" values="100,133,134,138,142" colors="purple,red,red,red,red,red" height="300", min="0" max="150"] Minimalna i maksimalna potrošnja su vrlo niske, što je i očekivano. Zbog toga je i zagrijavanje i procesora i ploče nisko i primjereno za maleno HTPC kućište. Naravno, velika većina kupaca će uz ovu ploču izabrati neki od slabijih i3 ili eventualno i5 procesora pa će se sve skupa još manje grijati.

H97M-ITX/ac je vrlo solidan proizvod koji nudi solidnu količinu opreme i mogućnosti za neveliku cijenu. U Hrvatskoj se još ne prodaje, a u Njemačkoj smo joj našli cijenu od oko 86 €. Ploča ima solidne performanse koje ipak nisu na razini Z97 modela iz jednog dobro poznatog razloga. Z97 modeli forsiraju sve jezgre na maksimalni Turbo takt, dok primjerice to H97 modeli ne rade, ali je i takt memorije ograničen na samo 1600 MHz. Ipak, u skladu s namjenom ovakve ploče to nije toliko ni bitno, a bitno je da će i nešto slabiji procesori izvući maksimum iz dostupnih ITX grafičkih kartica. Ono najbitnije su multimedijalne mogućnosti koje su zaokružene vrlo dobrom AC karticom. Sve u svemu, ASRock je ponudio zaokružen miniITX komplet, koji će se bez problema uklopiti u moderno HTPC računalo.
