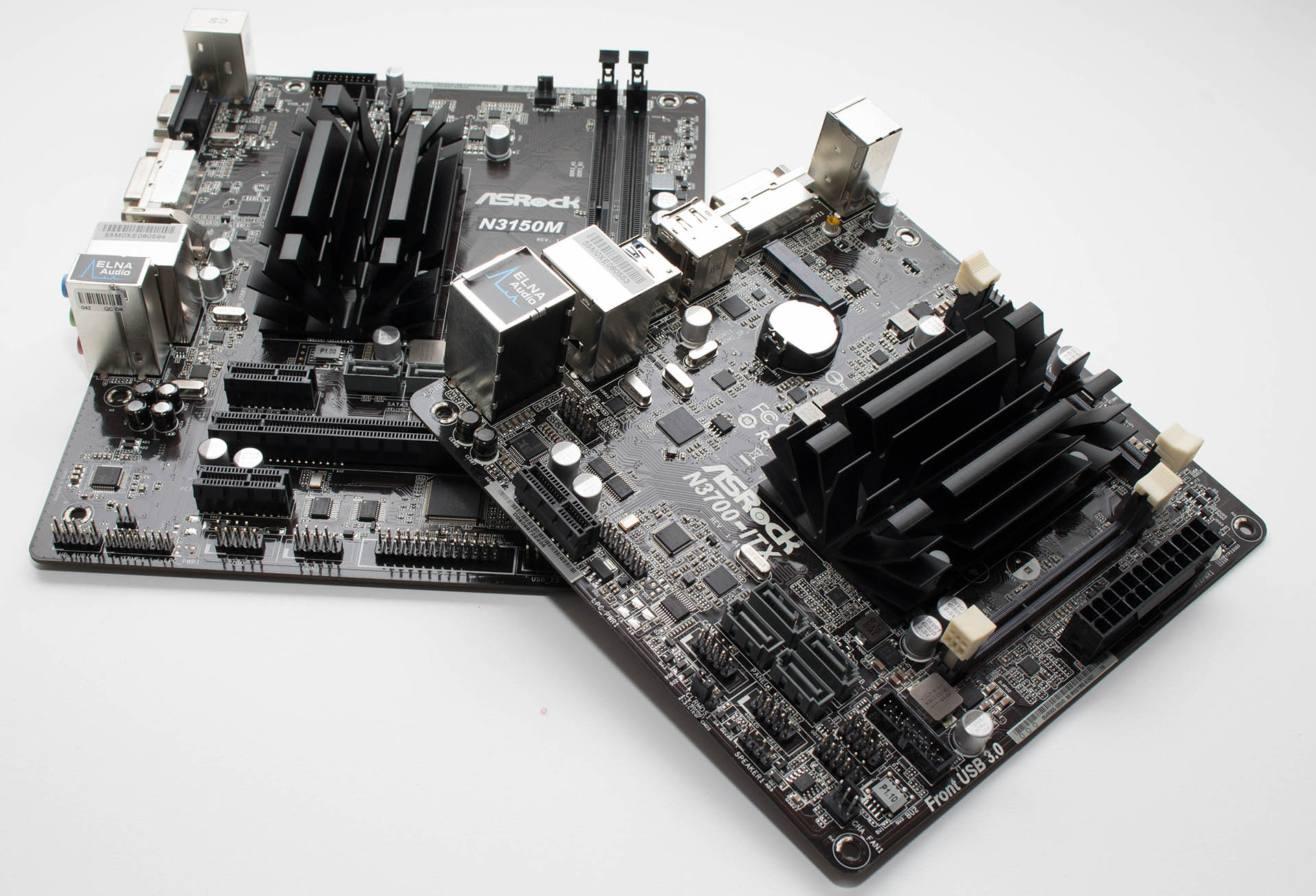

ASRock N3150M & N3700-ITX test



Kada smo u srpnju testirali Asusovu N3050M-E napisali smo kako uz Celeron N3050 koji se nalazio na toj ploči, Intel nudi još tri Braswella - Pentium N3700 (četiri x86 jezgre i grafika sa 16 EU-a), Celeron N3150 (četiri x86 jezgre i grafika sa 12 EU-a), i najslabiji N3000 (dvije x86 jezgre i grafika sa 12 EU-a). Sada su pred nama dvije ASRockove ploče koje donose dva jača procesora. Prva na redu za opis je N3150M ploča koja ima Celeron procesor.



Bundle nije naročito bogat, što je i očekivano u ovoj klasi proizvoda. Uz ploču će tako kupac dobiti upute za instalaciju i korištenje, medij s upravljačkim programima i aplikacijama, dva SATA kabela i zaštitu za stražnje I/O portove.



N3150M je micro-ATX ploča dimenzija 22.6 x 17.8 cm. PCB je crn, kao i elementi na njemu. Centralno mjesto zauzima pasivni hladnjak na Celeronu N3150 čiji je TDP samo 6W. Procesor je lansiran početkom ove godine kao zamjena za BayTrail-D modele. Ima četiri fizičke jezgre s osnovnim taktom od 1.6 GHz te burst taktom od 2.08 GHz. Napravljen je u 14 nm proizvodnom procesu (FCBGA1170), te podržava 64 bitni instrukcijski set, a zanimljivo je i što je tzv. Conflict Free procesor (u izradi nisu korišteni materijali za financiranje naoružanih skupina u Demokratskoj Republici Kongo i zemljama u okruženju). TDP je 6 W, premda mu je Scenario Design Power ili nekakva tipična potrošnja 4 W. Podržava maksimalnih 8GB DDR3-L memorije brzine do 1600 MHz i to u dva memorijska kanala. Integrirana grafika u procesoru je identična onoj kod N3050 modela, što znači da ima 12 izvršnih jedinica (EU) koje rade na osnovnom taktu od 320 MHz te na Burst taktu od 640 MHz. Grafička jezgra podržava eDP, DP i HDMI video izlaze, DirectX 11, OpenGL, QuickSync, InTru 3D, Clear Video HD, WiDi, i Insider tehnologije. Uz to podržava i PCI Express u 2.0 reviziji s maksimalne 4 stazice. Tu je i podrška za maksimalnih pet USB 3.0 portova i dva SATA 6 Gbps porta. Procesor podržava i AES instrukcije, SpeedStep tehnologiju, virtualizacijske tehnologije, Secure Boot itd.



Ostatak ploče je manje više klasičnog rasporeda s dva DIMM utora, jednim ATX 24-pina konektorom do njih, jednim PCIe x16 konektorom x1 brzine, dva PCIe x1 slota, a tu si u dva SATA 6 Gbps vertikalna konektora na malo čudnom mjestu. Na dnu ploče su se rasporedili print port header, dva COM porta, jedan TPM header, front panel audio konektor, dva USB 2.0 konektora itd. Na vrhu ploče je i jedan interni USB 3.0 konektor/header. Za zvuk na ploči je zadužen Realtekov ALC887 7.1 kanalni Codec a korišteni su i ELNA kondenzatori. Za mrežne se mogućnosti brine Realtekov RTL8111GR Gigabitni kontroler koji podržava Wake-on-LAN/WAN funkcije, ESD zaštitu, detekciju LAN kabela, PXE itd.



Uz dva USB 3.0 i dva USB 2.0 porta na stražnjem I/O panelu, ploča ima i spomenute "interne" konektore pa je USB podrška vrlo dobra. Video izlaza su tri - VGA, DVI i HDMI. Tu su i odvojeni legacy PS/2 utori za miša i tipkovnicu.



UEFI je modernog ASRock dizajna, pregledan i funkcionalan. Ne nudi puno opcija za podešavanje, no sve osnovno je tu. Uz osnovne stvari ASRockov UEFI nudi i Power Gear, Instant Flash, Internet Flash i Crashless BIOS opcije. Kao i kod Asus ploče, overclocking nije moguć. Sa strane softverske podrške tu su tipične ASRockove aplikacije poput USB Key-a, XFast LAN-a/RAM-a, Restart to UEFI-a itd.

Ova ploča je malo drugačija zvjerka od prethodne. Riječ je o malenoj mini-ITX pločici, ali s najmoćnijim Pentium N3700 procesorom. Pakiranje je vrlo slično kao i kod ostalih ASRock ploča, što znači kako je unutar dovoljno debele kartonske kutije ploča dodatno zaštićena u antistatičkoj vrećici.

Bundle također nije naročito bogat - korisničke upute, medij s driverima i aplikacijama (Antivirus, Google Chrome i toolbar itd.), dva SATA kabela ali i jedan vijak za dodatni WiFi modul kojeg je moguće nabaviti.

Ploča prati dizajn cijele serije - crni glass fabric PCB, crni konektori i utori te crni aluminijski pasivni hladnjak na Pentiumu N3700. N3700 je najmoćniji Braswell koji ima četiri fizičke x86-64 jezgre koje rade na osnovnom taktu od 1.6 GHz te maksimalnom burst taktu od 2.4 GHz. Kao i kod Celerona, TDP je 6W, a SDP je 4 W. Podrška za memoriju je identična, baš kao i za tehnologije koje podržavaju svi Braswelli. Ono što je drugačije je grafička jezgra. U ovome procesoru ona ima 16 izvršnih jedinica (EU), dakle za 33.3% više nego na slabijim procesorima. Grafička jezgra u ovome slučaju radi na minimalnih 400 MHz te maksimalnih 700 MHz.

Sama je ploča znatno popunjenija, tj. manje je praznog prostora nego na micro-ATX modelu. Ipak je ova dimenzija samo 17 x 17 cm. Upravo iz toga razloga je ASRock ovdje prešao na SO-DIMM utore za memoriju. Ovdje su i dva SATA konektora više - dva su od strane procesora/SoC-a a druga dva su od ASMedijinog ASDM1061 kontrolera. I USB portova ima više nego kod prethodnog modela i to zahvaljujući ASM1074 hubu. Na ploči se nalazi i jedan PCIe X1 utor, te jedan Half-size Mini-PCI Express slot za dodatnu WiFi karticu. Audio jedinica je ovdje ALC892 (ELNA kondenzatori), a LAN kontroler je RTL8111GR.

Stražnji I/O donosi jedan combo PS/2 port, dva USB 2.0, četiri USB 3.0 porta, po jedan DVI, HDMI i DP video izlaz, RJ45 konektor te audio izlaze. UEI sučelje je identično prethodno opisanom modelu, baš kao i softverska podrška.

Baš nekako s ovim pločama u labu nam se pojavila ponovno i Asusova AM1I-A ploča sa Athlonom 5350 na sebi ali ovaj put hlađena pasivno. Istina, hladnjak je u skladu s TDP-om dotičnog Kabinija od 25 W - ogroman. I premda ovdje ne možemo govoriti o izravnom konkurentu Baytrail procesorima jer je Kabini znatno rastrošniji, AMD je htio pokazati kako se i njega može pasivno hladiti.

 I vidi čuda, Kabini je tijekom dugotrajnog testiranja polagano nabirao temperaturu no ona se nakon 45 minuta zaustavila na 68°C i dalje se nije dala. Hladnjak je pritom bio iznimno vruć no eto dokaz je tu - A5350 može i pasivno.

Test sistem

Test sistem :: Hardware Matična ploča ASRock N3150M, ASRock N3700-ITX Procesor Intel Celeron N3150; Pentum N3700 Memorija G.Skill DDR3 2400 MHz, 2 x 4GB; Hynix SO-DIMM 2x 4GB 1600 MHz Grafičke kartice Intel HD Graphics Zvučna kartica On Board SSD Corsair Neutron XT 480GB Napajanje SuperFlower Leadex Platinum 1200W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.5.0 3DMark Firestrike 7-Zip v.9.20 Cinebench 11.5 CPU test TrueCrypt v.7.1 (AES) x.264 Benchmark v.4.0 BasemarkCL v.1.1 Luxmark v2.0 (Room)

  Način testiranja i overclocking

Sisteme smo testirali uz pomoć Corsairove i Hynixove SO-DIMM memorije, Corsairovog diska i malo neprimjereno jakog no i dalje efikasnog Leadex Platinum 1200W napajanja. Sisteme smo usporedili s ranije testiranom Asusovom N3050M-E platformom ali i spomenutim Athlon 5350 procesorom koji ima 25W TDP no cijenom je tu negdje s jeftinijom pločom. Set testova je vrlo sličan kao i kod testa N3050M-E i Athlona, a overclocking ploče ne dopuštaju.

[ichart headers="ID, Score" title="PCMark 8" htitle="Score" labels="Athlon 5350,Pentium N3700,Celeron N3150" values="1861,1532,1459" colors="blue,red,orange" height="200"] Za razliku od testa N3050, sada smo uspjeli testirati i PCMark 8 i rezultati su za početak vrlo dobri. Nešto manje ukupne performanse u odnosu na A5350, no moramo uzeti i TDP u obzir 25W vs. 6W. [ichart headers="ID, Score" title="3DMark Firestrike" htitle="Score" labels="Athlon 5350,Pentium N3700,Celeron N3150,Celeron N3050" values="402,325,288,241" colors="blue,red,orange,blue" height="200"] Grafičke performanse ni jedne od integriranih grafika u ovom grafu nisu bajne. AMD je i dalje na vrhu, premda se Pentiumu i Celeronima mora skinuti kapa ukoliko promatramo performanse po utrošenoj energiji. [ichart headers="ID, MIPS" title="7-ZIP" htitle="MIPS" labels="Pentium N3700,Celeron N3150,Athlon 5350,Celeron N3050" values="6463,5903,5808,3018" colors="red,orange,blue,blue" height="200"] CPU performanse su izvrsne unutar onoga niskog TDP-a i ovdje je "rastrošni" Athlon ipak malo sporiji od četvreojezgrenih Braswella. [ichart headers="ID, CPU (pts)" title="Cinebench 11.5" htitle="CPU (pts)" labels="Athlon 5350,Pentium N3700,Celeron N3150,Celeron N3050" values="3.42,1.78,1.6,0.8" colors="blue,red,orange,blue" height="200"] U Cinebenchu je Athlon puno brži, a četverojezgreni su Braswelli očekivano duplo brži od dvojezgrenog. [ichart headers="ID, GB/s" title="TrueCrypt v7.1" htitle="AES (GB/s)" labels="Athlon 5350,Pentium N3070,Celeron N3150,Celeron N3050" values="1.2,0.936,0.817,0.429" colors="blue,red,orange,blue" height="200"] U TC-u je Athlon ponovo na prvom mjestu, no dva danas testirana procesora se solidno drže. [ichart headers="ID, FPS" title="x.264 Benchmark v4.0" htitle="Score (FPS)" labels="Athlon 5350,Pentium N3700,Celeron N3150,Celeron N3050" values="51.64,51.27,46.65,26.62" colors="blue,red,orange,blue" height="400"] Četverojezgreni modeli su vrlo dobri i u x264 performansama. [ichart headers="ID, Score" title="Basemark CL v1.1" htitle="Full Profile Score" labels="Pentium N3700,Celeron N3150,Celeron N3050,Athlon 5350" values="24.222,22.798,21.945,21.536" colors="red,orange,blue,blue" height="200"] Nastavak dobrih OpenCL performansi donose i ovi jači Braswelli. [ichart headers="ID, Result" title="LuxMark v2.0" htitle="Result" labels="Celeron N3150 @ CPU + GPU,Pentium N3700 @ CPU + GPU,Celeron N3050 @ CPU + GPU,Athlon 5350 @ GPU + CPU,Celeron N3150 @ GPU,Celeron N3050 @ GPU,Pentium N3700 @ GPU,Athlon 5350 @ CPU,Pentium N3700 @ CPU,Celeron N3150 @ CPU,Athlon 5350 @ GPU,Celeron N3050 @ CPU" values="127,114,103,101,79,78,78,76,70,68,54,37" colors="orange,red,blue,blue,orange,blue,red,blue,red,orange,blue,blue" height="600"] Ovdje vidimo malo mješovitih performansi no N3700 i N3150 ipak malo odmiču i odnosu na N3050 i A5350. [ichart headers="ID, W" title="Potrošnja" htitle="W (manje je bolje)" labels="Athlon 5350,Pentium N3700,Celeron N3150,Celeron N3050" values="52,31,30,28" colors="blue,red,orange,blue" height="200"] Ovo je maksimalna zabilježena potrošnja čitavog sistema kada su i GPU i CPU bili u upotrebi i kao što vidimo četverojezgreni su modeli tek malo veći potrošači od dvojezgrenog.

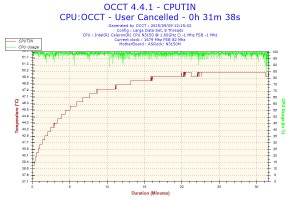

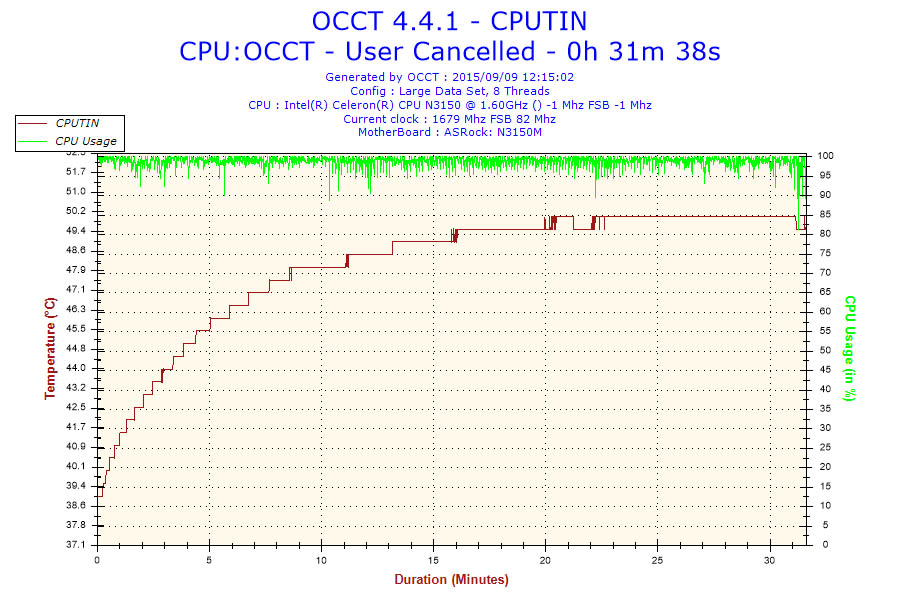

Kao što vidimo, prvih je dvadesetak minuta potrebno da procesori dosegnu svoje maksimalne temperature pod opterećenjem a nakon toga je krivulja manje više ravna. Maksimalna zabilježena temperatura na jednoj jezgri za N3150 (HWiNFO64) je bila 73°C dok se prosjek kretao na 70.1°C uz prosječan takt od 2079.6 MHz. Ovo nije loš rezultat i za desetak je °C viši nego kod dvojezgrenog N3050. Maksimalna zabilježena temperatura na jednoj jezgri za N3700 je bila dosta visokih 81°C dok se prosjek kretao na 76.7°C uz prosječan takt od 2398.5 MHz. Ovo je ipak malo previše pa se preporučuje kakva takva zračna struja preko hladnjaka.

Iz testova Braswell platforme, tri procesora koja smo probali, možemo zaključiti kako Intel ovdje ima tehnološku nadmoć i vrlo konkurentnog igrača za uredska računala, te općenito računala nižih zahtjeva. N3700 se u većini slučajeva solidno nosi s Athlonom 5350 čiji je TDP čak četiri puta veći. Grafičke su performanse i dalje na strani AMD-a, no sirove procesorske su im ipak dosta blizu. AMD je dokazao kako je i A535o moguće pasivno hladiti, no potreban je znatno masivniji hladnjak. ASRock je napravio solidan posao s pločama, tj. Braswell sistemima. Ponudio je šarolik izbor Micro-ATX i Mini-ITX sistema koji će zadovoljiti sve potrebe korisnika. Oprema bi kod nekih modela mogla biti i malo bogatija, no za potrebe jednostavnog računala sve je manje više tu. I ne zaboravimo kako to računalo može biti sasvim bešumno a i dalje imati dobre performanse za osnovne radne potrebe. Naš izbor između dvije testirane ploče bi ipak išao na stranu N3150M zbog niže cijene (700 kn vs. 1000 kn), ne toliko slabijih performansi, a ipak znatno nižeg zagrijavanja. No, opet ne bi bilo fer ovdje izostaviti i Athlona 5350 koji košta oko 400 kn, plus ASUS AM1I-A ploču koja košta oko 270 kuna - kome ne smeta duplo viša ukupna potrošnja neće se razočarati u ovoj kombinaciji.
