ASRock Z270 Killer SLI & Fatal1ty H270 Performance recenzija



ASRockovih se Z270 ploča i općenito ploča namijenjenih Kaby Lake procesorima nismo dotakli. Testirali smo samo ASUS-ove i Gigabyteove ploče pa je vrijeme da vidimo što ostatak konkurencije radi. U današnjem ćemo se testu dotaknuti i Z270 i H270 čipseta, i ploča baziranih na njima. Z270 Killer SLI je prva na redu jer je moćnija i poželjnija. ASRock trenutno u ponudi ima trinaest ploča od Supercarrier, preko famozne "tajči" (Taichi), pa do Pro i Gaming serija. Nama je na test stigla Killer SLI ploča koja dolazi i u SLI/ac izvedbi s WiFi karticom.



I premda je Z270 model, ovo nije jako skupa ploča pa se to odrazilo i na bundle. On se sastoji od vodiča za brzu instalaciju, knjižice s detaljnijim informacijama, CD-a s upravljačkim programima i pratećim softverom, zaštite za stražnji I/O panel, dva SATA 6Gbps kabela, jednim SLI_HB mostićem i dva vijka za M.2 sockete. Ploča je u kutiji adekvatno zaštićena u dodatnom kartonu i antistatičkoj najlonskoj vrećici.

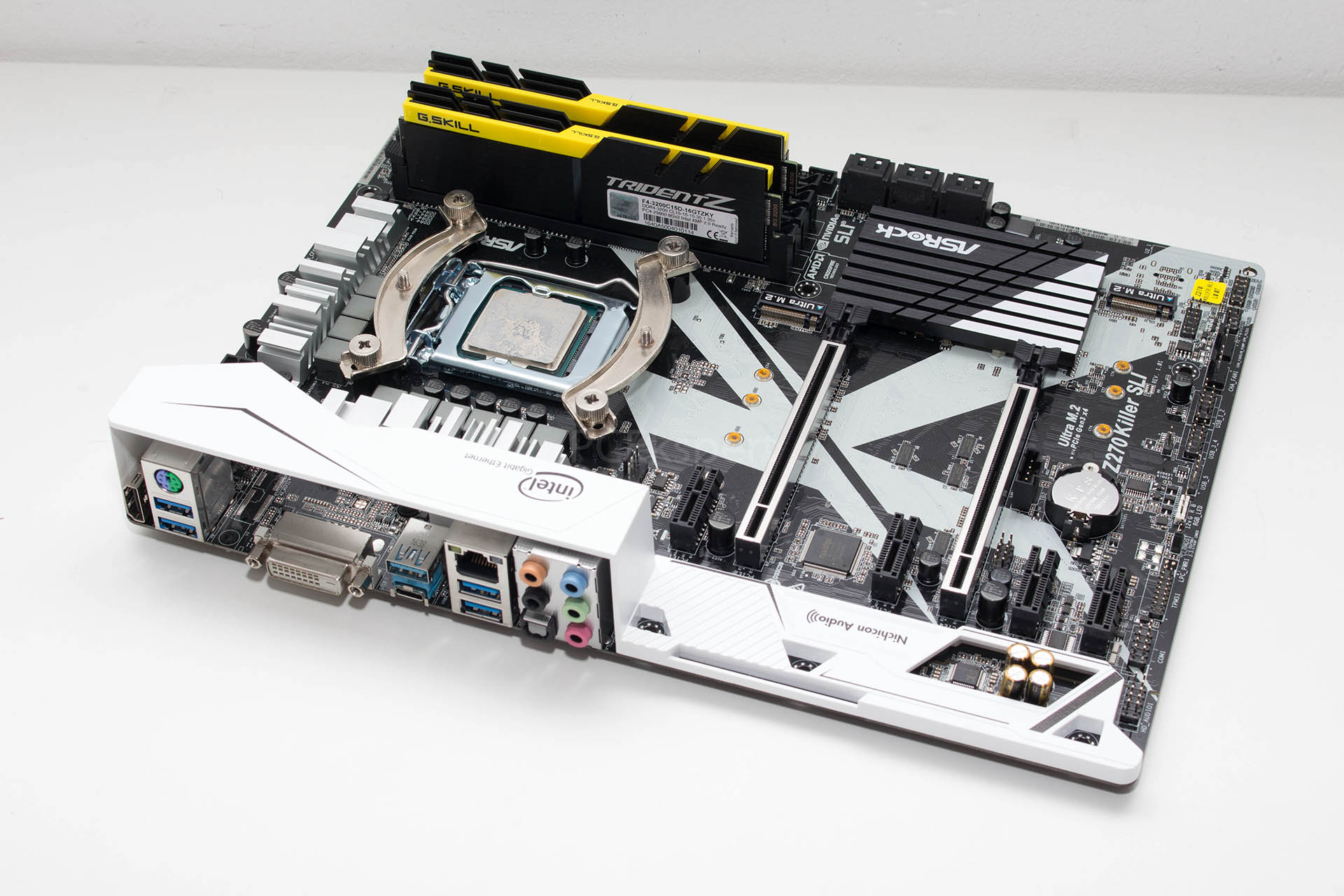

Sama je ploča atraktivnog dizajna PCB-a s velikim bijelim K na crnom PCB-u, te velikim bijelim poklopcem koji se proteže od stražnjeg I/O-a sve do dna i audio jedinice. Atraktivnosti pridonose i dvobojni hladnjak na PCH-u, srebrni hladnjaci na MOSFET-ima, te srebrne zaštite PCIe x16 utora. Layout je solidan, sve je logično raspoređeno, a M.2 socketi su pametno postavljeni - prvi iznad prvog PCIe x16 utora, a drugi pri dnu ploče.



Ploča je relativno jednostavna kako bi bila cjenovno privlačna, pa je i s tim u skladu riješeno hlađenje MOSFET-a što bi mogla biti mana ako kupac želi 24/7 overclocking. Već se pri tvorničkim taktovima našeg i7 6700K procesora hladnjaci podosta zagrijavaju, da bi prilikom OC-a postali vrlo vrući. Jasno je stoga kako im treba osigurati konstantno strujanje zraka koje će ih hladiti. Komponente jesu kvalitetne no hlađenje je imperativ. ASRock se inače hvali sa Super Alloy tehnologijom gradnje koja uključuje 40 amperske Premium prigušnice, Nichiconove 12K Black kondenzatore, high density glas fabric PCB-om, četvero slojnom POOL (planes on outer layers) tehnologijom PCB-a za RAM itd.



VRM jedinica je 8 + 2 fazna i adekvatna je za overclocking i jačih procesora kao što je 6700K, no kao što smo rekli potrebno je dobro aktivno hlađenje za dugoročne napore. Oko socketa je dovoljno mjesta za sve CPU hladnjake jer su VRM hladnjaci relativno maleni, a i poklopac je stražnjeg I/O panela dovoljno odmaknut. Odmah se ispod socketa nalazi M.2 socket s podrškom za uređaje dužine do 110 mm iza kojeg je PCIe x1 utor, a iznad je jedan 4-pinski konektor za ventilator.

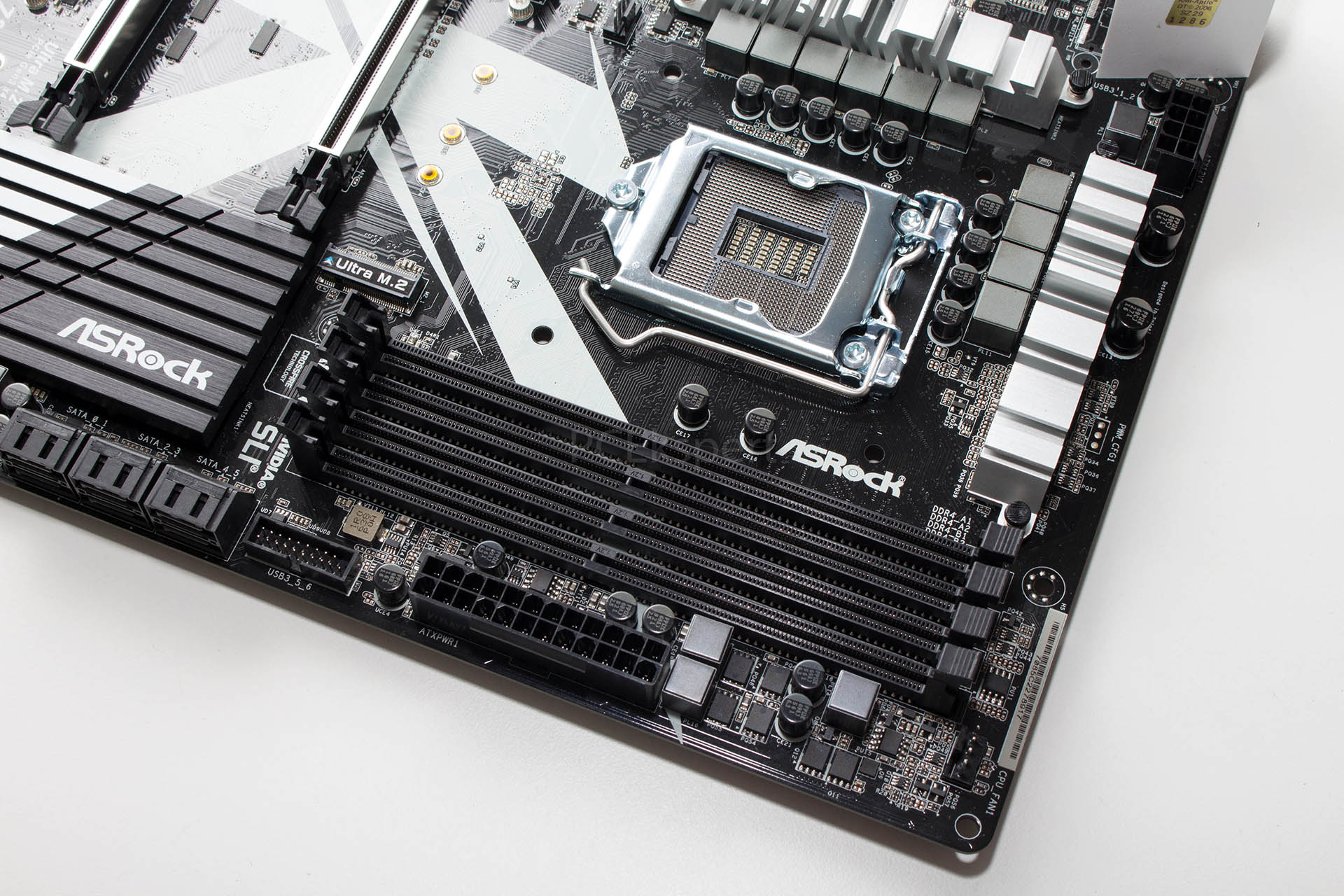

Oko memorijskih su se utora smjestili uobičajeni konektori i utori za ventilator, za 24-pinski ATX konektor napajanja te interni USB 3.0 uz naravno prateću elektroniku. Ploča podržava maksimalno 64 GB DDR4 memorije u dual channel konfiguraciji i maksimalne brzine do 3733 MHz (OC). Zamjerku moramo uputiti na manji broj konektora za ventilatore - samo ih je četiri.

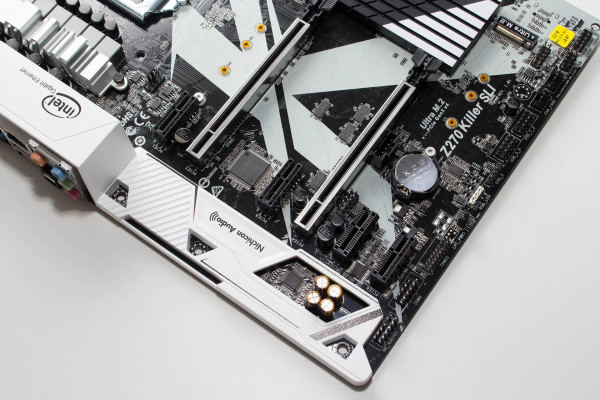

Audio jedinica je skrivena ispod poklopca a glavni je element nešto stariji ALC892 Codec koji je potpomognut Nichiconovim audio kondenzatorima. LAN kontroler je moderni Intelov I219V, sa Lightning/ESD zaštitama. Dva su PCIe x16 utora zaštićena s metalnim oklopom a rade u single x16 ili dual x8 brzinama s podrškom za 2-way Crossfire i SLI polja grafičkih kartica. Uz njih su četiri PCIe x1 utora s fleksibilnom raspodjelom bandwidtha.

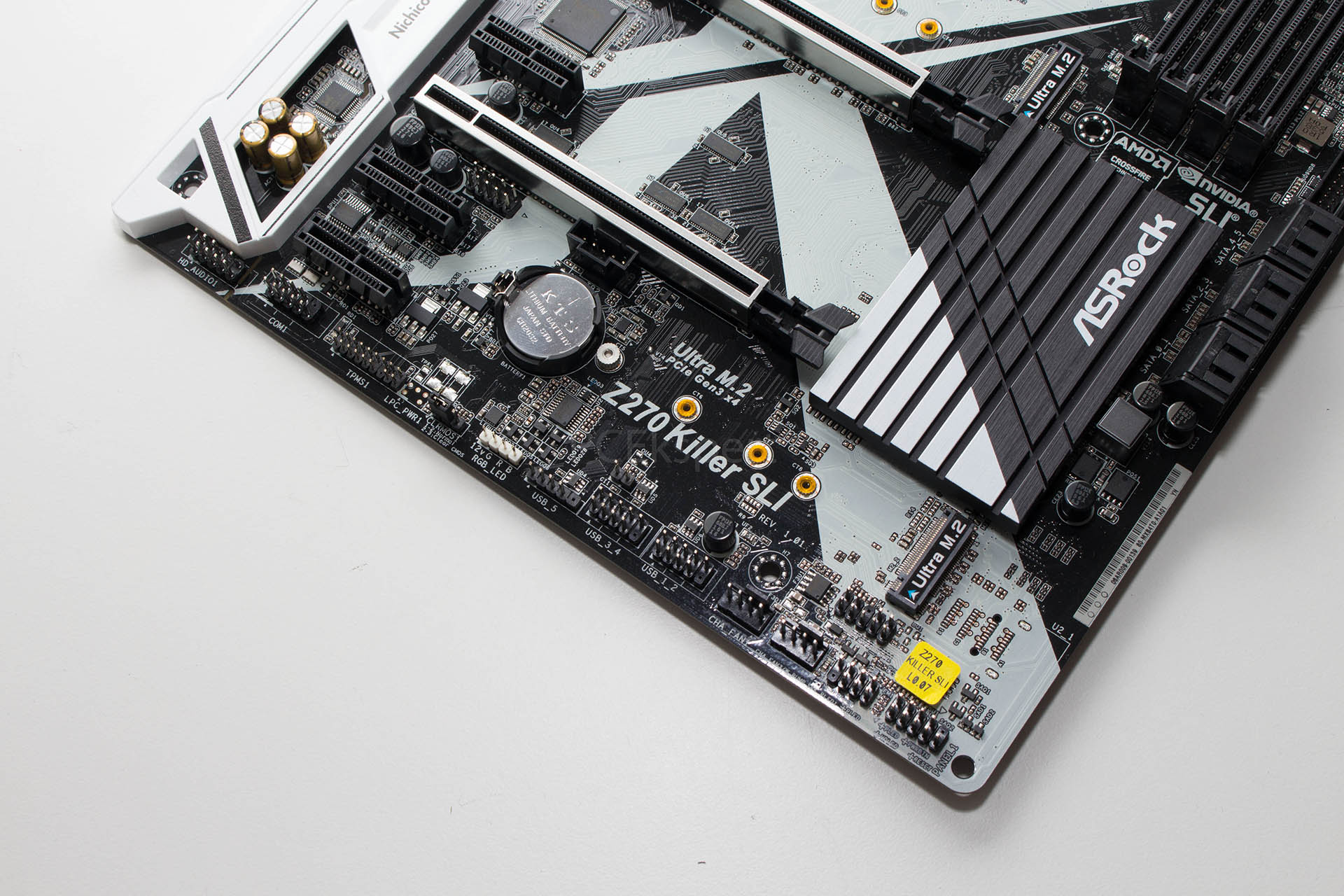

Na dnu se ploče nalaze uobičajeni konektori, iznad kojih je baterija i M.2 socket s podrškom za uređaje dužine do 80 mm - oba M.2 socketa podržavaju i SATA i PCIe x4 načine rada te Intel Optane tehnologiju uz Kaby Lake procesore. SATA utora je ukupno šest i horizontalne su orijentacije.

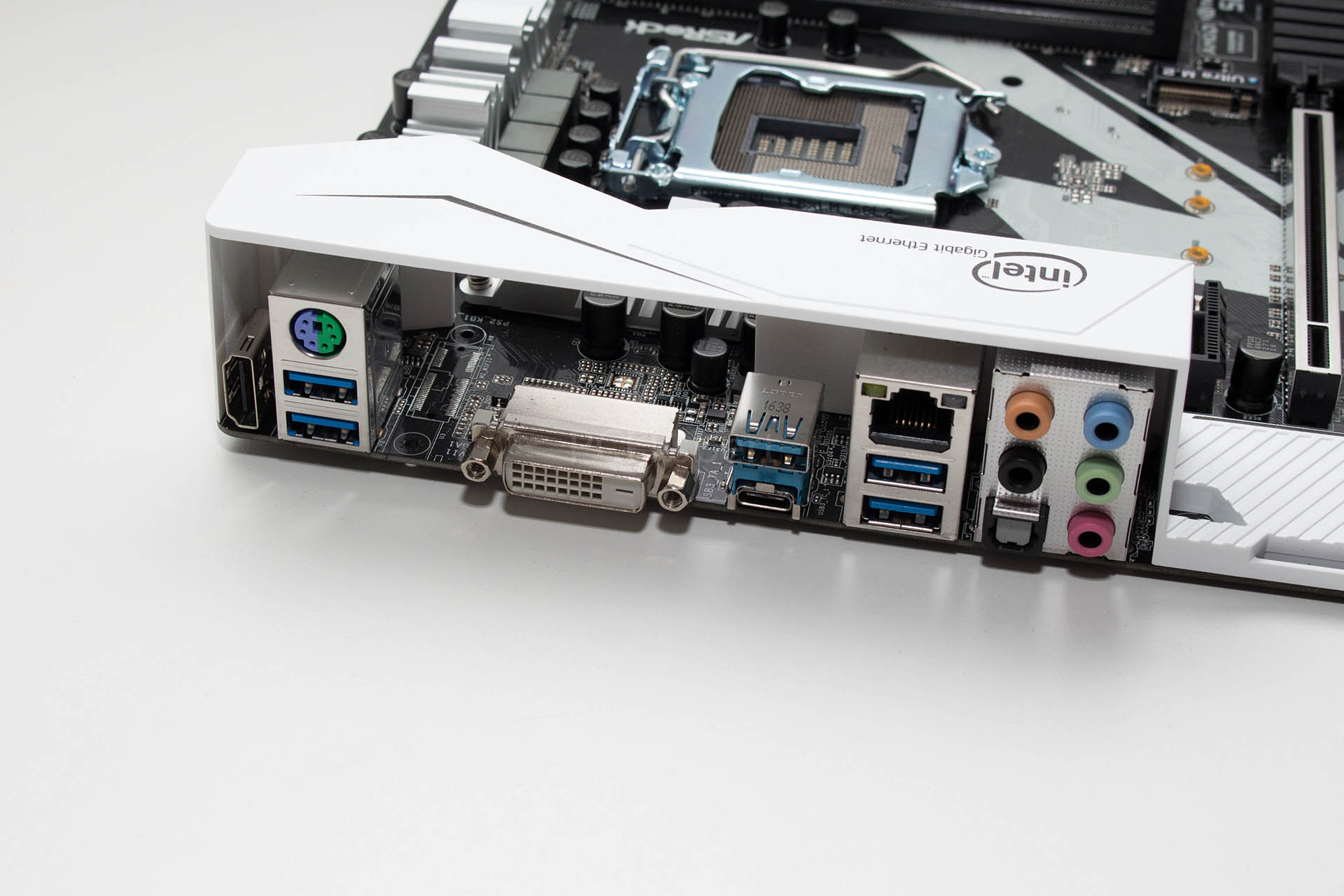

Na stražnjem se panelu nalaze uobičajeni utori. HDMI je prvi, smješten je vertikalno i odmah iznad dva USB 3.0 i PS/2. Nadalje imamo DVI-D, jedan USB 3.0 Type C, još tri USB 3.0 Type A, RJ45 i audio jackove. USB 3.1 tehnologije kao što vidimo nema.

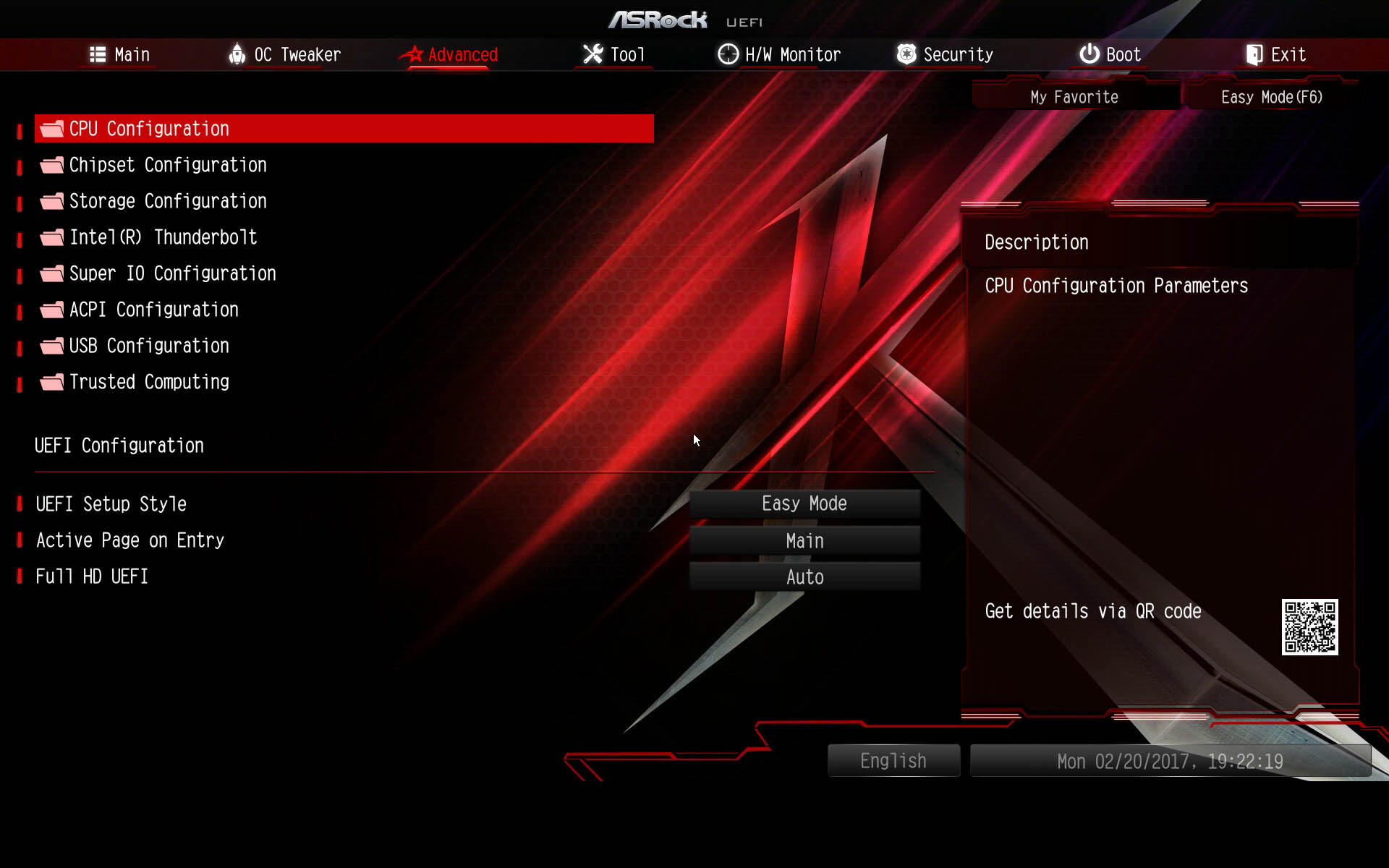

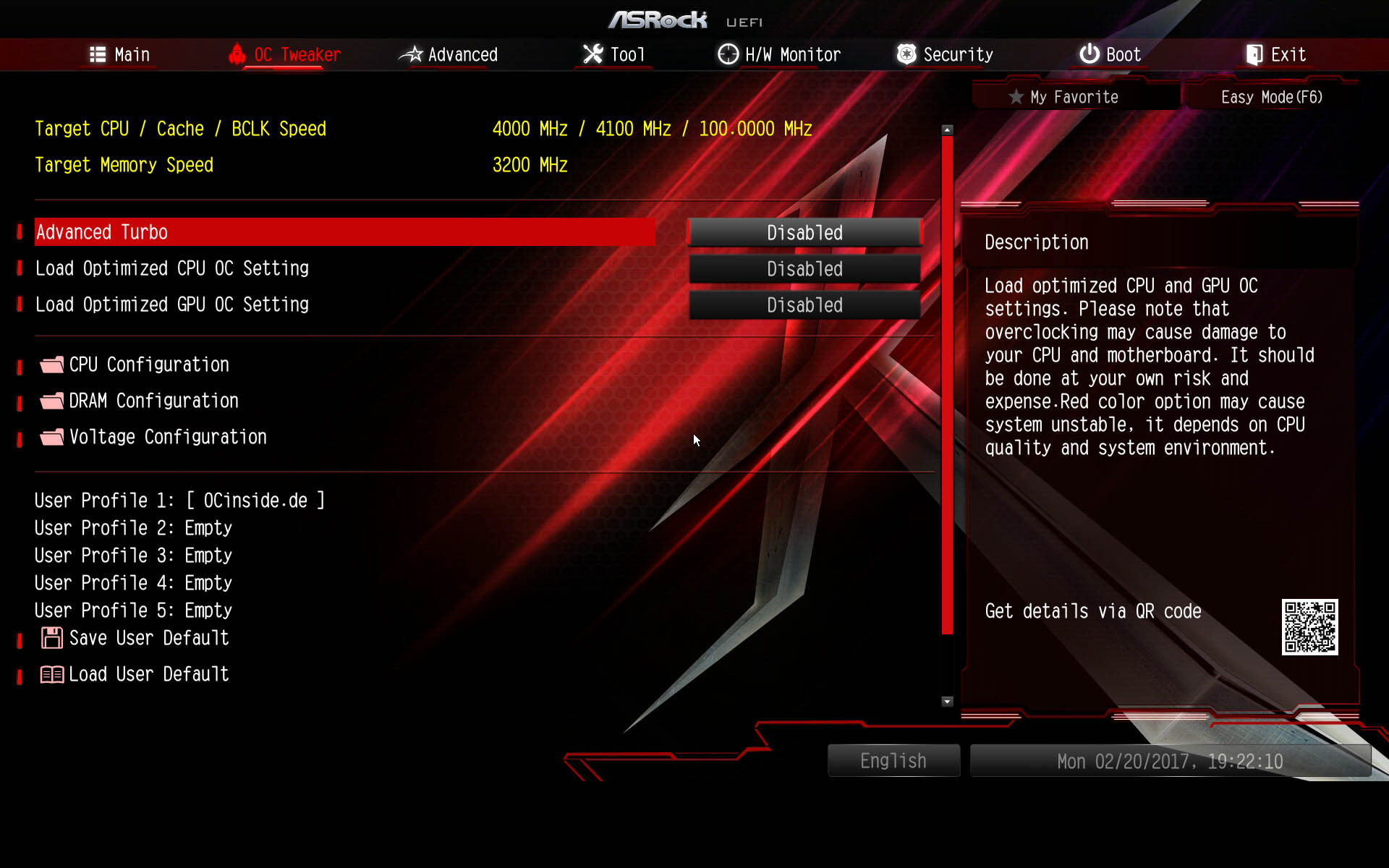

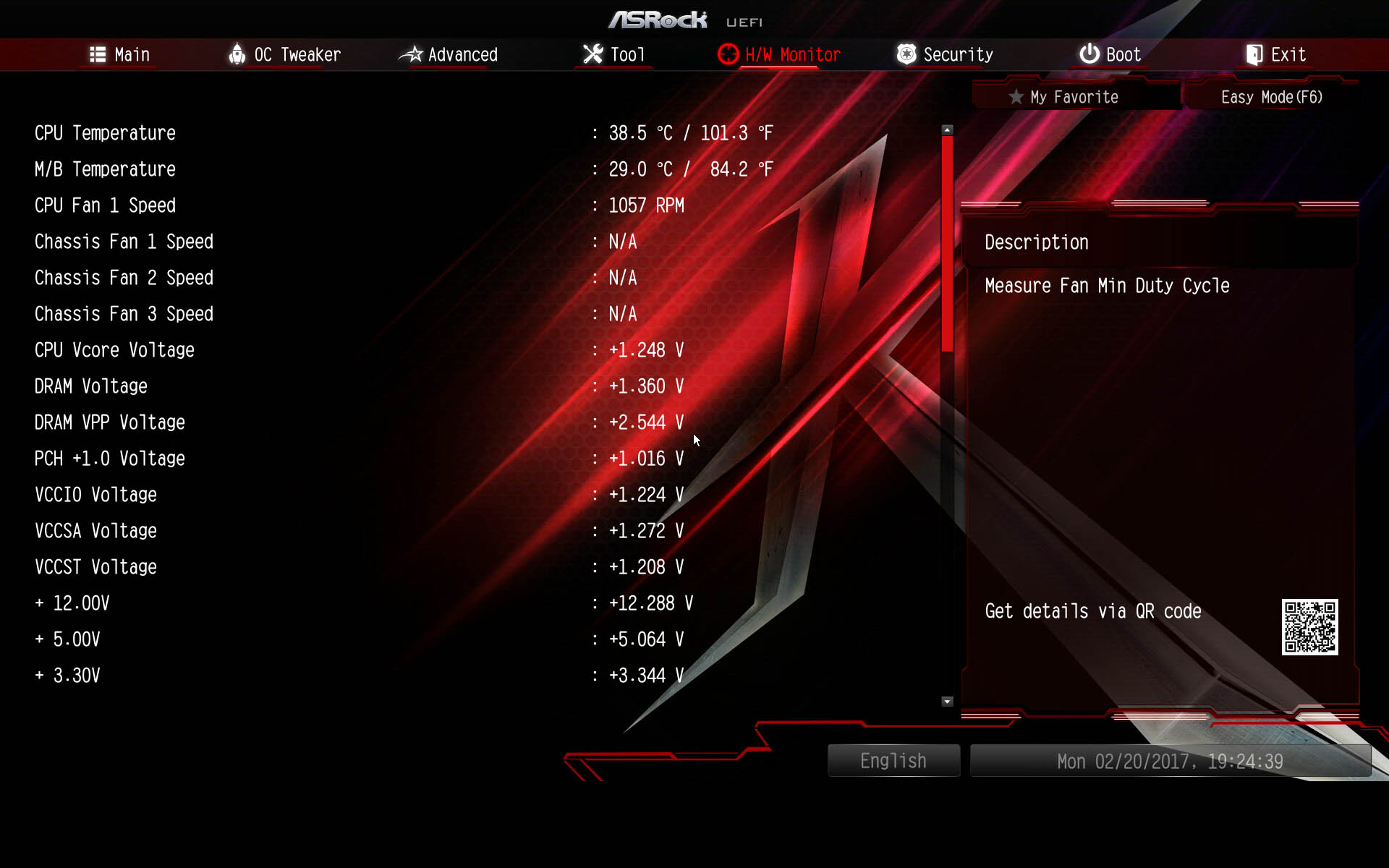

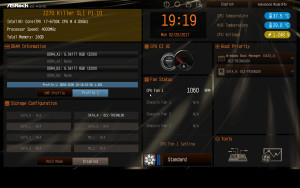

UEFI sučelje je klasičnog izgleda i rasporeda za ASRock, dovoljno je brzo i intuitivno za korištenje. U nekim je detaljima bolje od MSI-evog, no Gigabyte i ASUS su ipak malo ispred. Dva su moguća izgleda sučelja EZ mod i napredno, u kojem se nalazi OC Tweaker koji je bogat opcijama za overclocking.

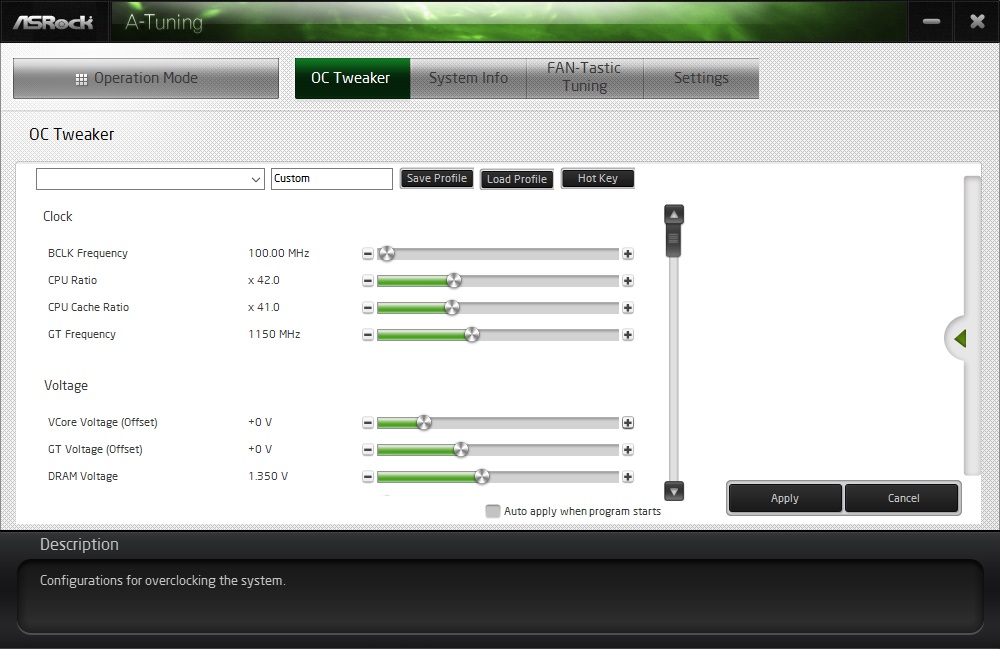

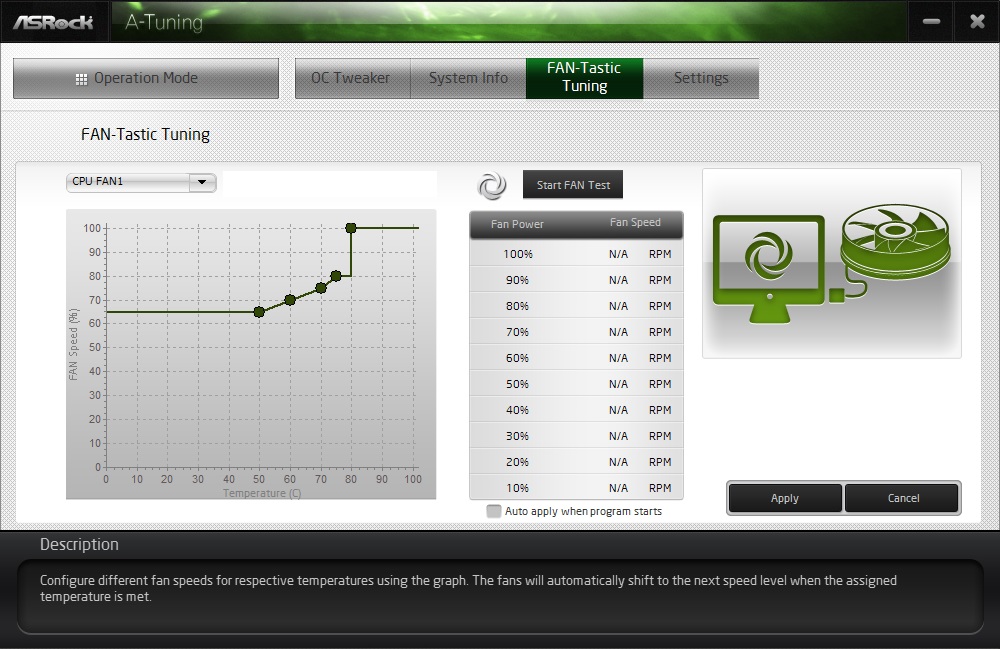

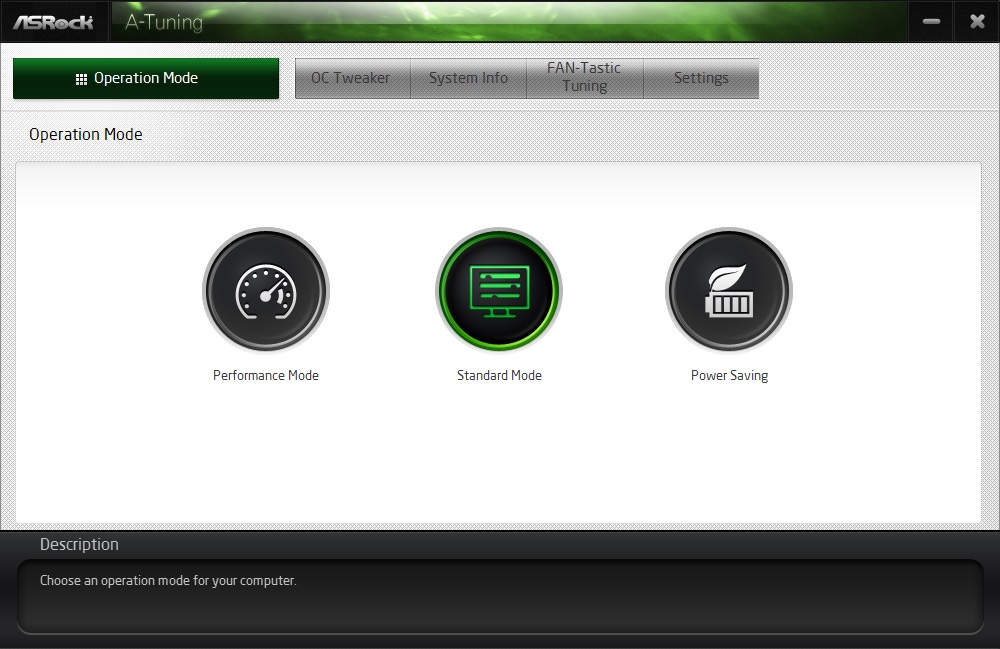

Od strane aplikacija za operativne sisteme imamo A-tuning koji služi kao centralno mjesto za nadzor parametara rada, tweaking itd., zatim APP Charger, XFast LAN itd. Sve radi dovoljno brzo i stabilno.

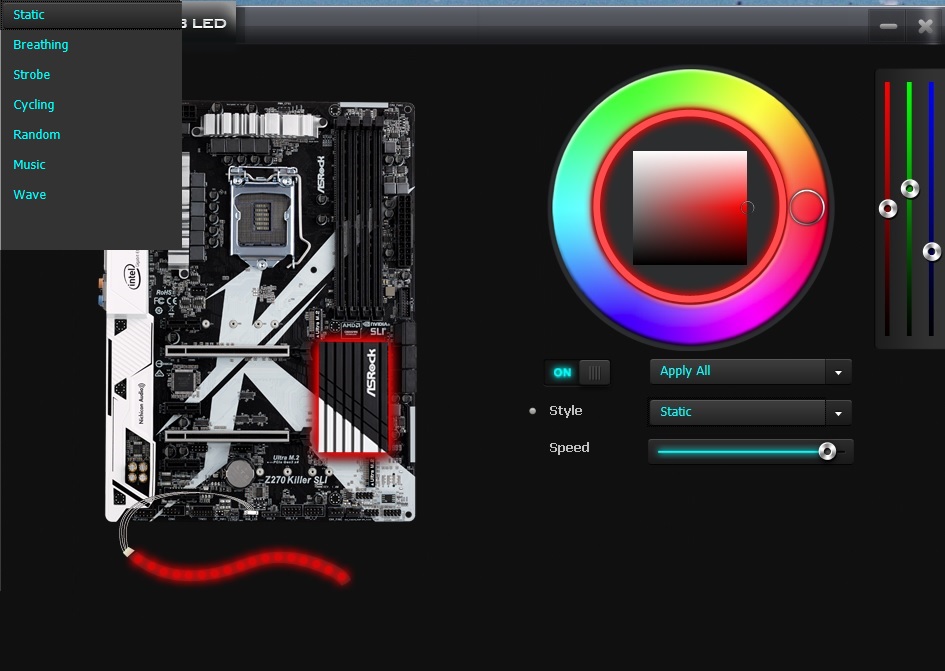

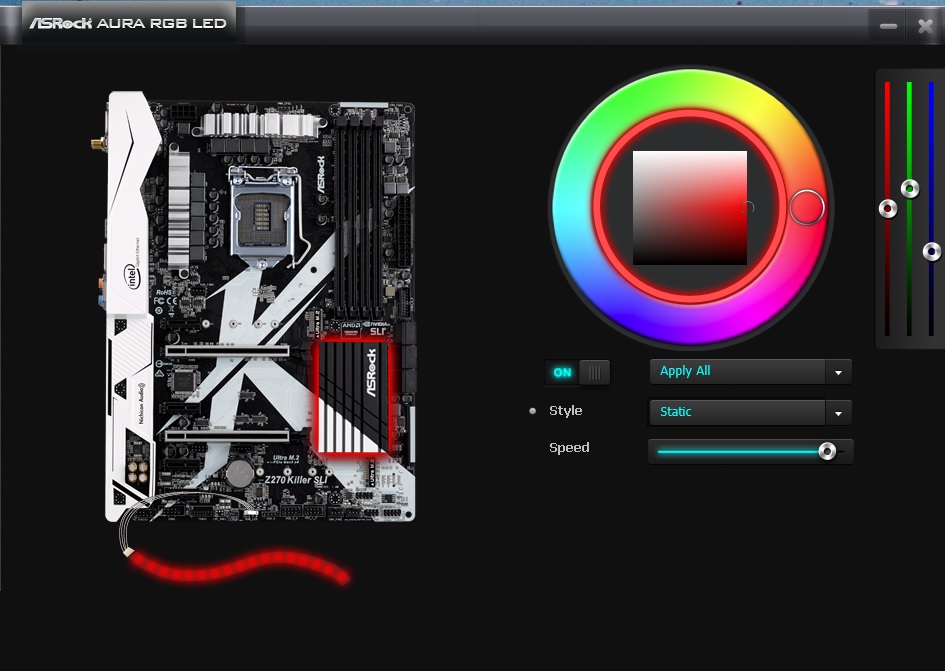

Ploča dolazi i s AURA RGB LED sistemom a osvijetljen je samo PCH hladnjak, te postoji mogućnost spajanja RGB LED trake. Uz pomoć softvera upravljamo efektima, a osvjetljenje može biti statičko, disanje, stroboskop, promjena boja, nasumična promjena boja, promjena boja po muzici koja svira ili valovi.

ASRock trenutno u ponudi ima pet H270 ploča - Fatal1ty H270 Performance i H270M Performance, H270M-ITX/ac, H270 Pro4 i H270M Pro4. Nama je na test stigla najjača, koja je tipičnog ATX dizajna, bogate opreme a dolazi u velikoj i ekskluzivnoj kutiji.

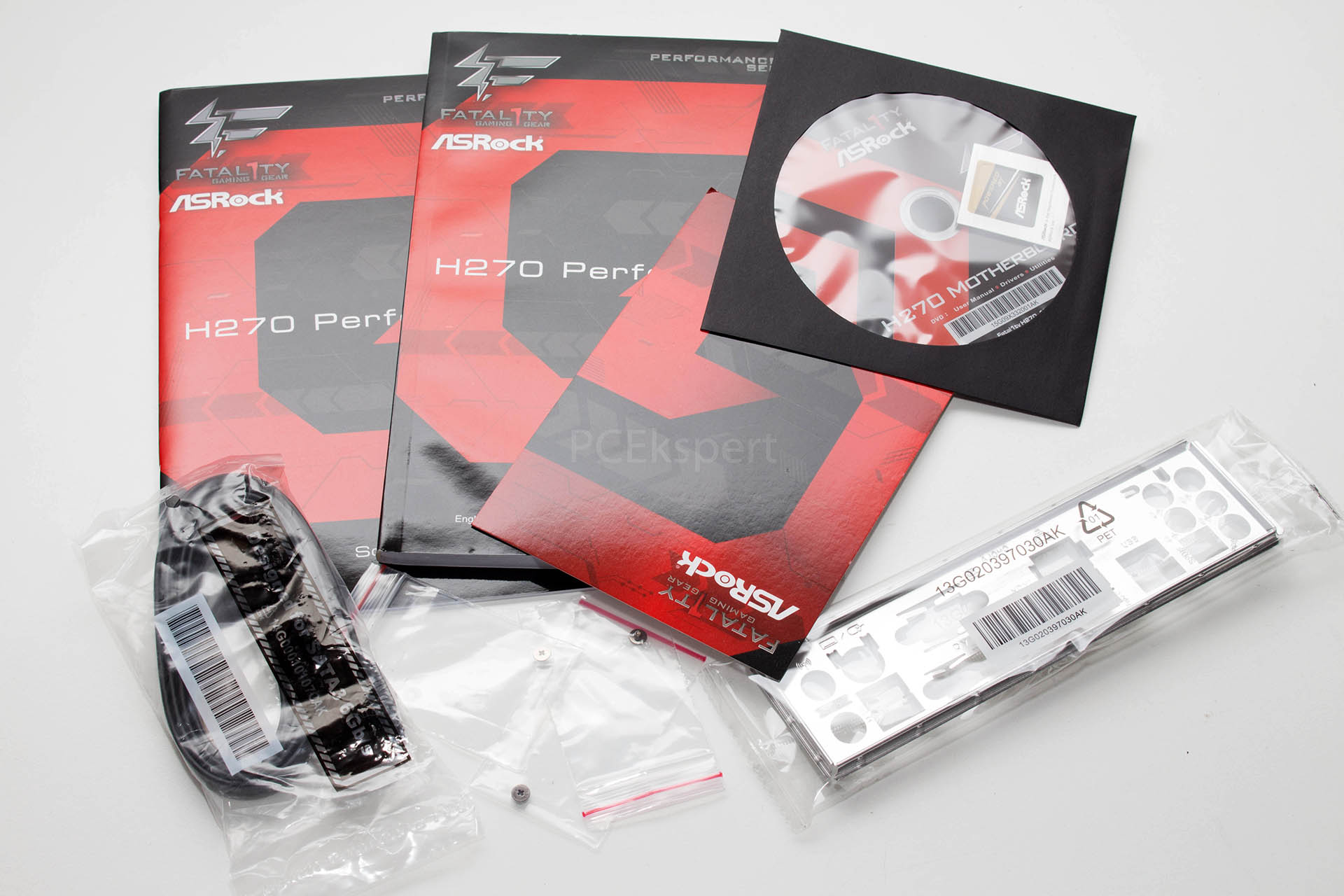

Unutar kutije se osim nje same nalazi bundle koji se sastoji od detaljnih uputa za instalaciju i korištenje, CD-a s driverima i softverom, zaštite za stražnji I/O panel, dva SATA 6 Gbps kabela i čak tri M.2 setova vijaka za instalaciju SSD-a.

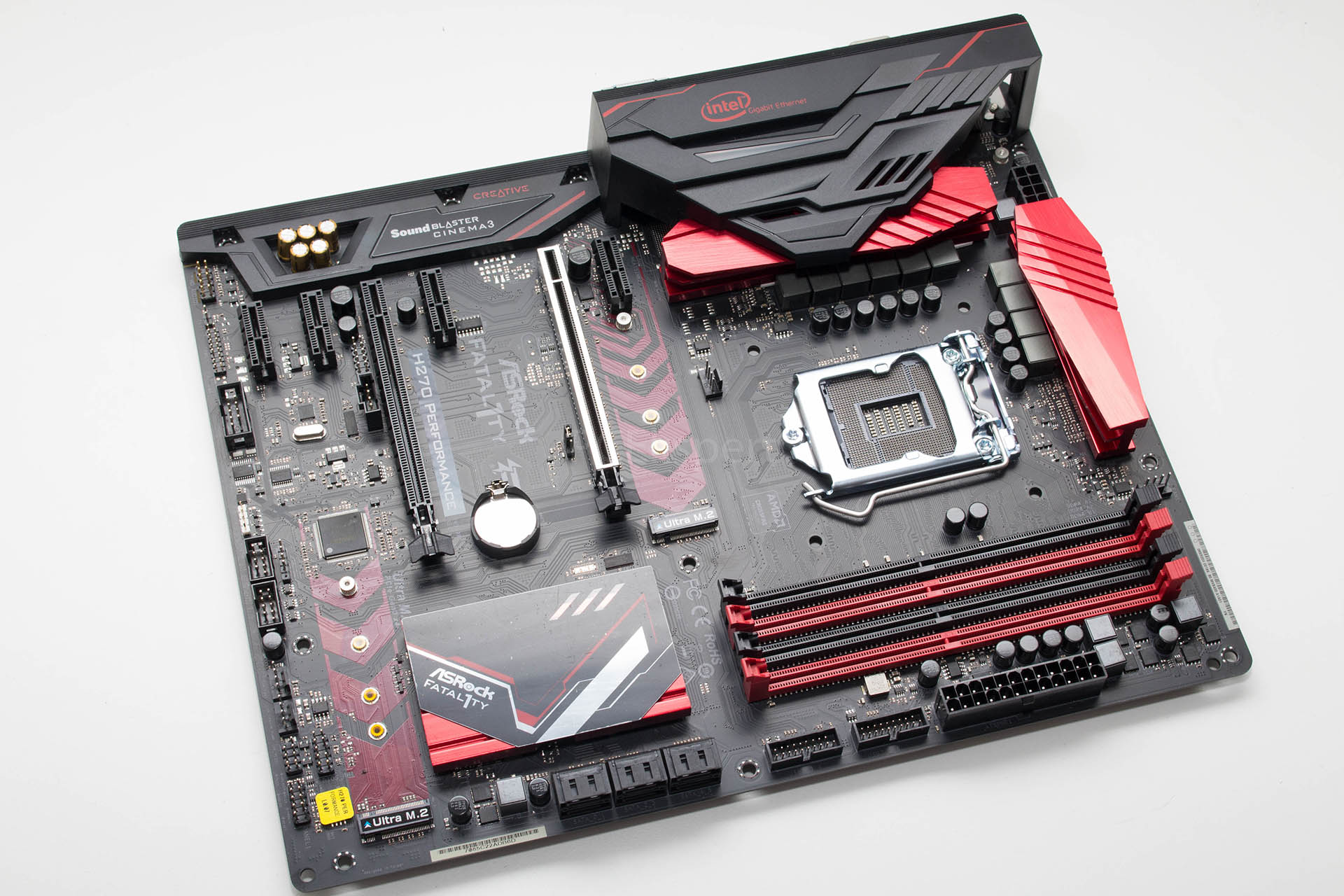

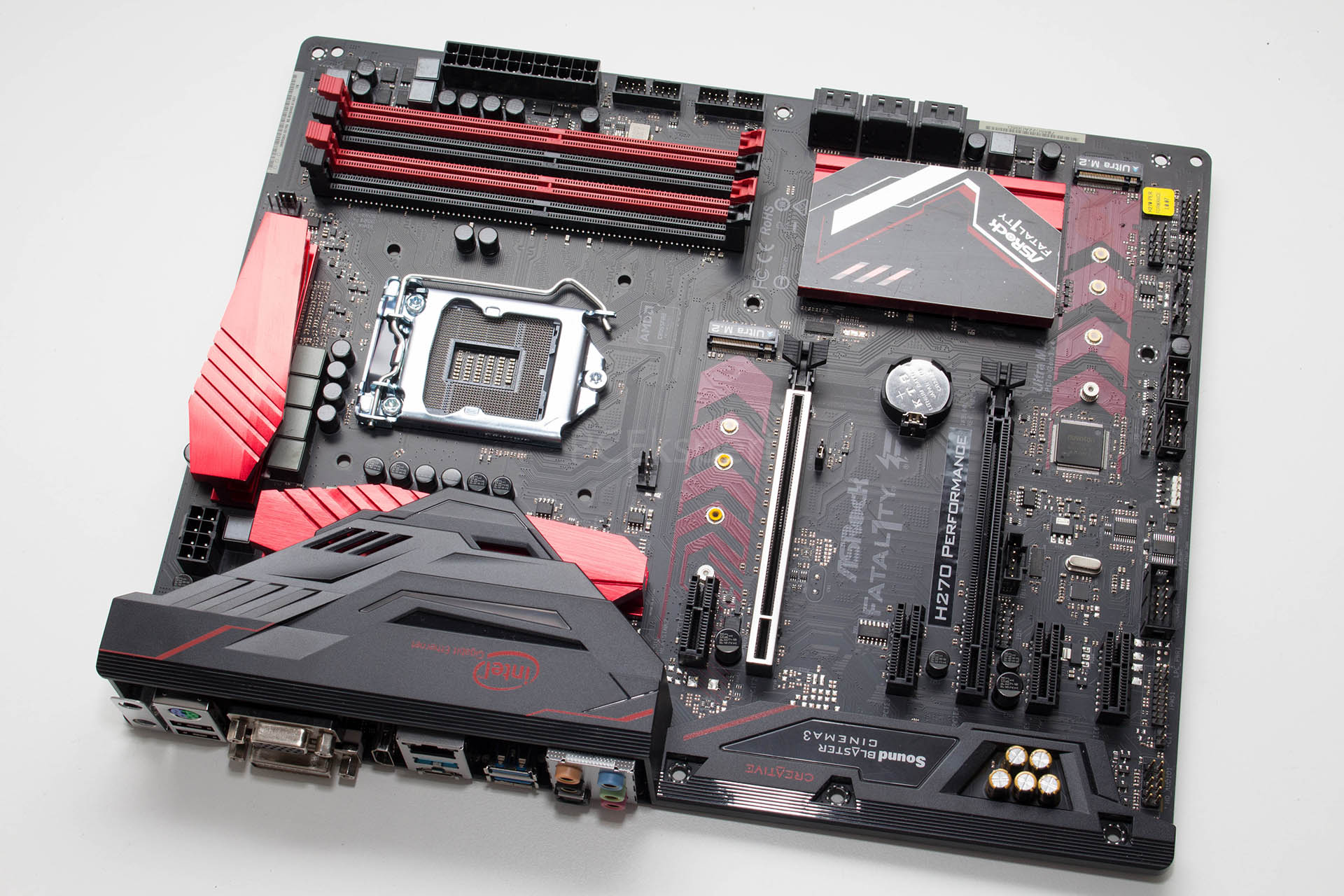

Fatal1ty ploče krasi poseban dizajn pa je takav slučaj i kod ove. Crni je PCB ukrašen crvenim elementima (strelicama) kod M.2 socketa, a kontrastno crveni su i dva solidna hladnjaka MOSFET-a. PCH hladnjak je također crven, a na sebi ima crnu naljepnicu, s ukrasnim detaljima. Preko stražnjeg I/O panela i cijele desne strane se proteže poveći plastični oklop koji ima integrirano RGB LED osvjetljenje, pa je vizualni dojam potpun.

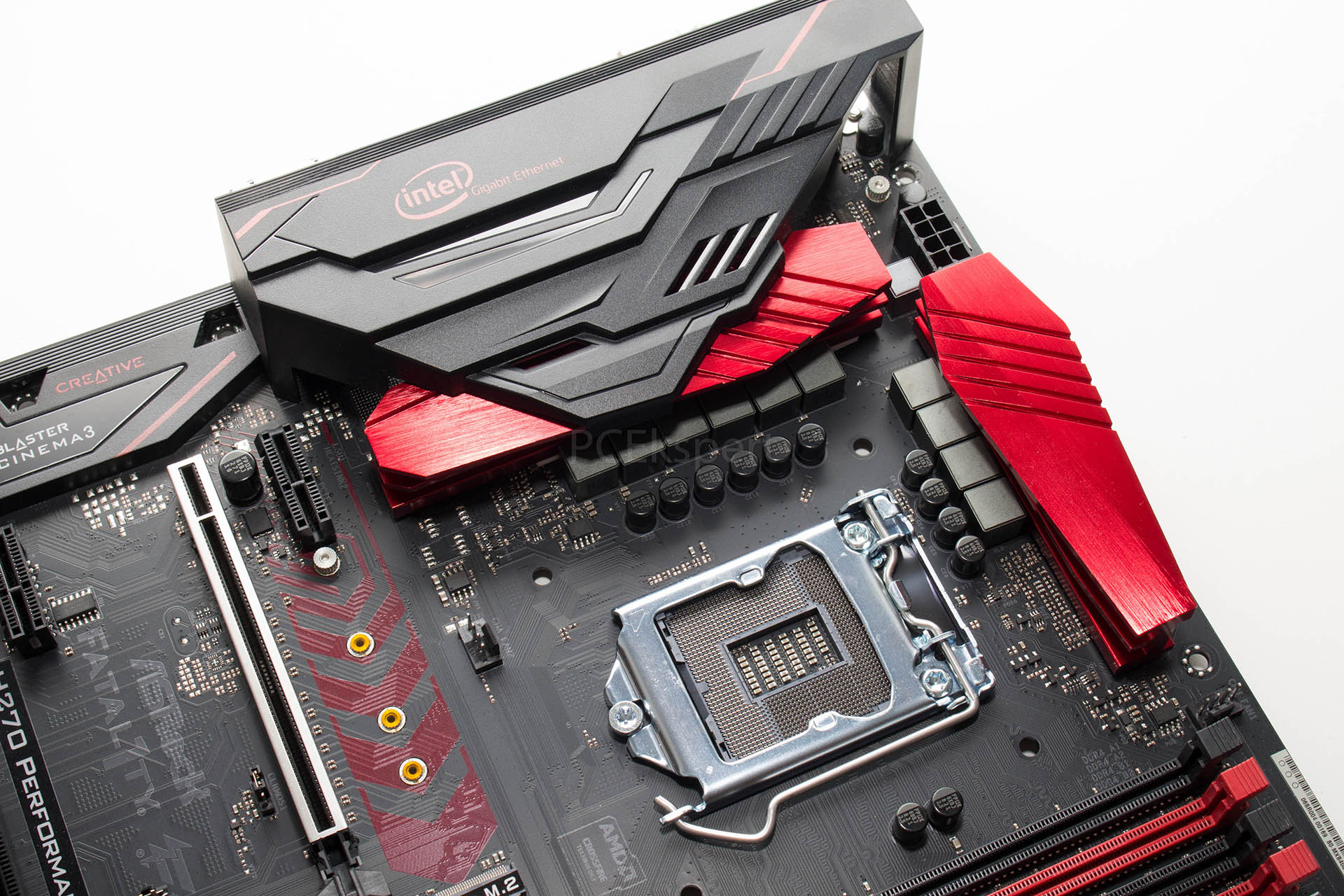

Spomenuti VRM hladnjaci su solidnih dimenzija - veći i učinkovitiji nego na prethodno opisanoj ploči. Prava je šteta s toga što ova ploča ne podržava overclocking, jer se i kod nje proizvođač potrudio koristiti Super Alloy tehnologiju - osam faznu napojnu jedinicu s digitalnim kontrolerom, 40 amperske Premium prigušnice, Nichiconove 12K Black kondenzatore itd. Layout ploče je identičan kao i kod prethodno opisane i tu nemamo nikakvih zamjerki. Ova je ploča ujedno i bogatije opremljena RGB LED-icama pa svijetli gornji dio pokrova za stražnji I/O, zatim donji kod Sound Blaster Cinema 3 logoa, te PCH hladnjak.

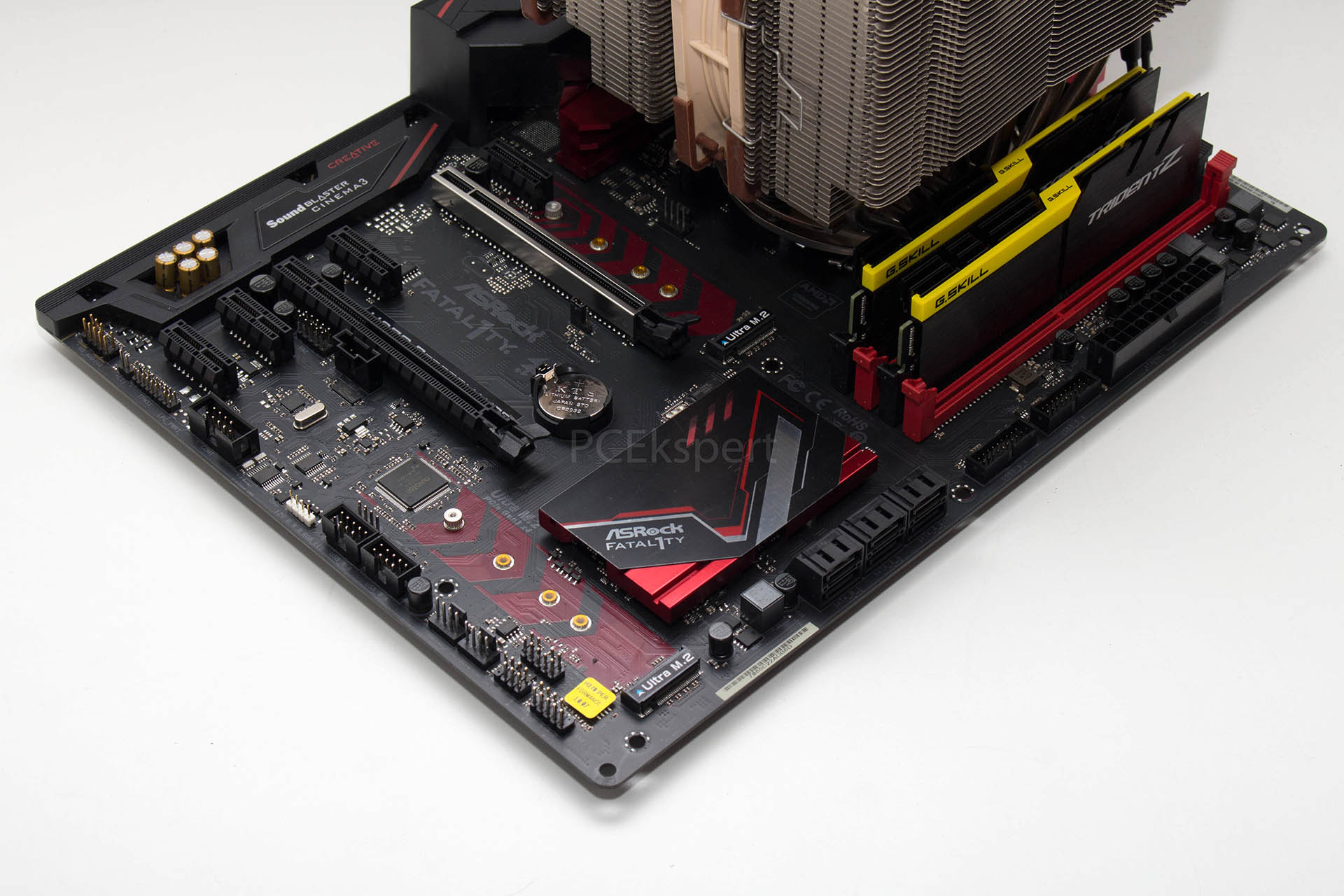

Oko socketa je nešto manje mjesta nego kod Z270 ploče, jer su i hladnjaci masivniji a i velik je plastični pokrov koji se još naslanja i na hladnjak. S višim hladnjacima ne bi trebalo biti problema, samo s onima koji imaju vanjski ventilator kao Noctua D15 koji će onda stršati visoko iznad. No, s obzirom na to da ploča ne podržava overclocking, hladnjak ne mora biti naročito kompleksan. Oko socketa se nalaze dva 4-pinska konektora za ventilatore, a na ploči su još samo dva što pišemo kao minus, kao i kod Z270.

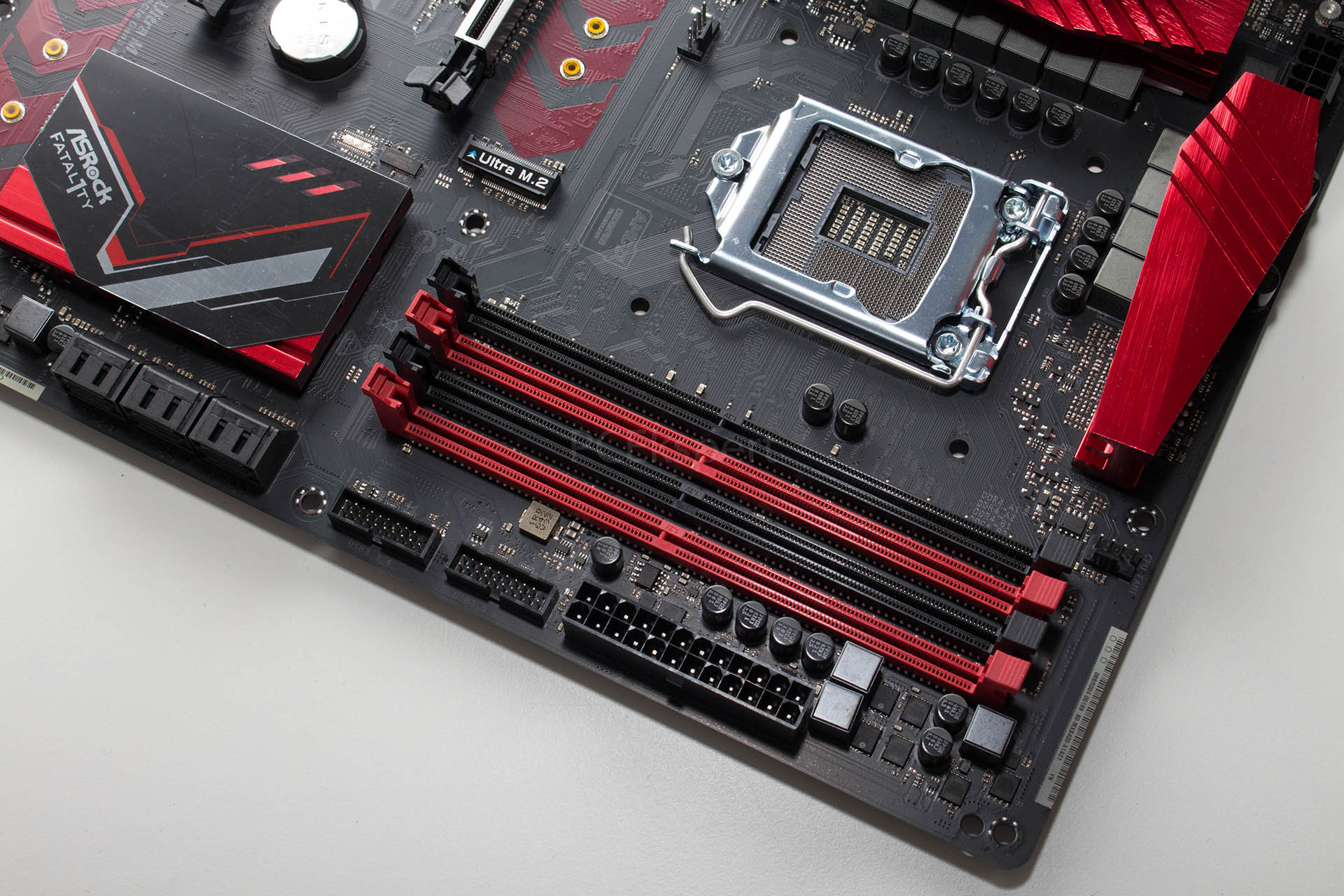

Memorijski utori su na ovoj ploči crni i crveni što doprinosi atraktivnosti, no zbog ograničenja čipseta primaju DDR4 memoriju maksimalne brzine od 2133 MHz za Skylake, te 2400 MHz za Kaby Lake procesore (max. 64 GB u dvokanalnom režimu). Za razliku od Z270 Killer SLI modela ova ploča ima dva interna USB 3.0 konektora za prednji panel kućišta.

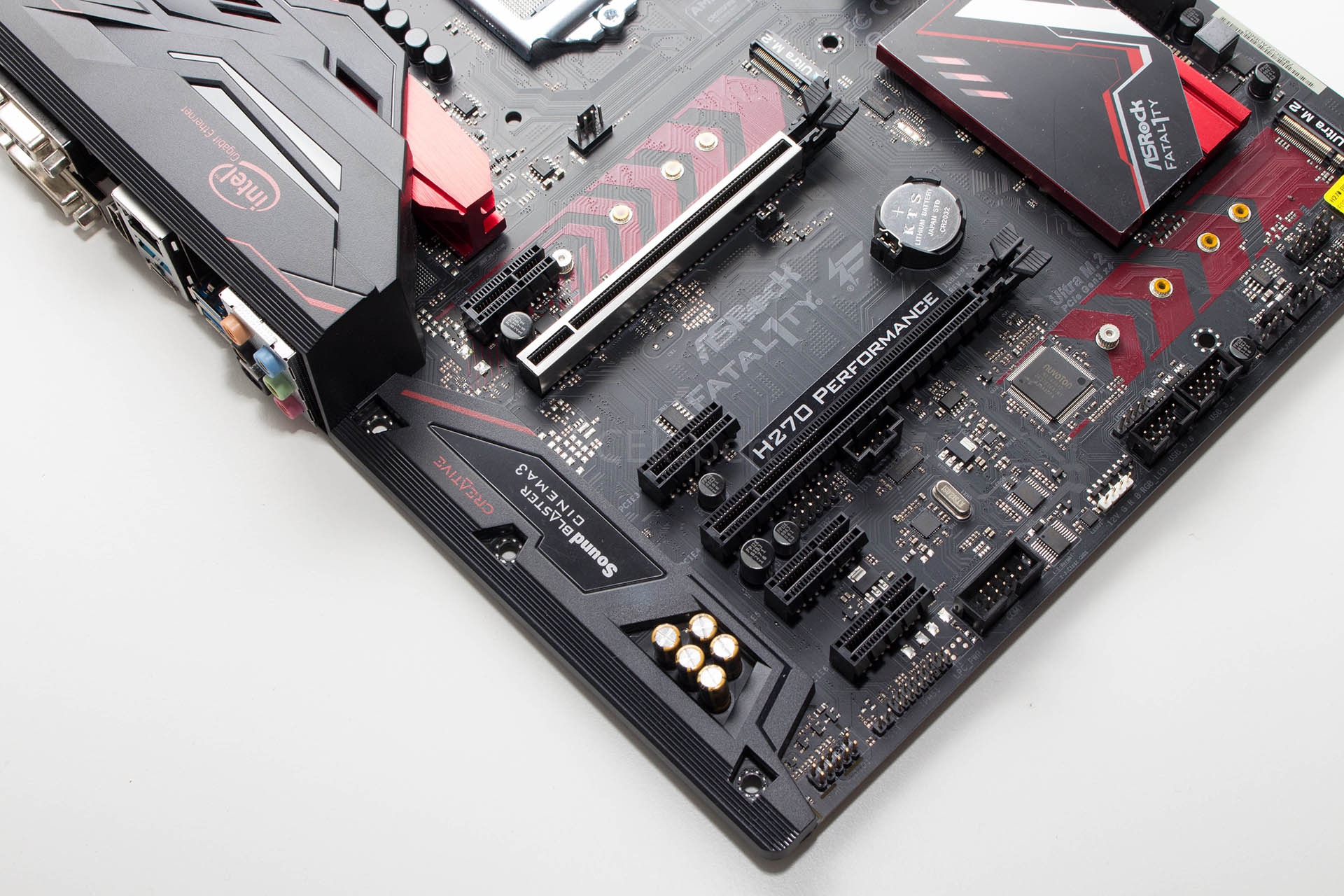

I audio jedinica je naprednija nego kod prethodno opisane ploče, a u srcu svega je ALC1220 Codec, tu su i Nichiconovi Fine Gold audio kondenzatori, zatim 120 dB SNR DAC s diferencijalnim pojačalom, pa Ti NE5532 pojačalo za slušalice (do 600 Ohma impedancije) a sa softverske je strane tu Creative Sound Blaster Cinema 3. LAN kontroler je Intelov I219V. Ploča ima dva PCIe x16 slota - gornji je x16 brzine a donji x4 s podrškom za 2-way CFX i SLI. Osim toga tu su i četiri PCIe x1 utora.

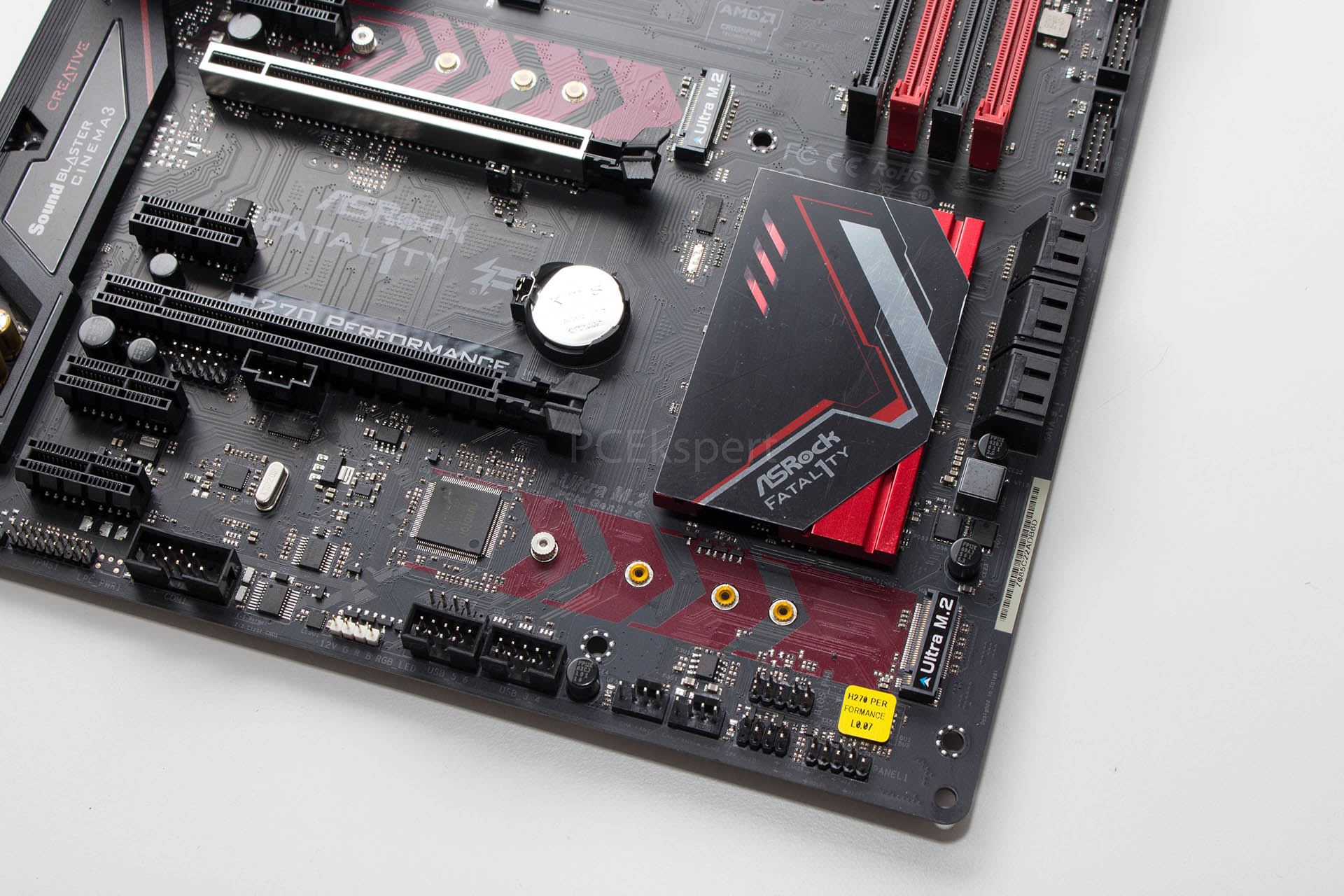

Na donjoj su strani uobičajeni konektori. Dva su M.2 socketa na ovoj ploči - gornji podržava uređaje do 110 mm, a donji do 80 mm te oba podržavaju i SATA i PCIe x4 modove rada. SATA 6Gbps konektori su smješteni horizontalno i ima ih šest.

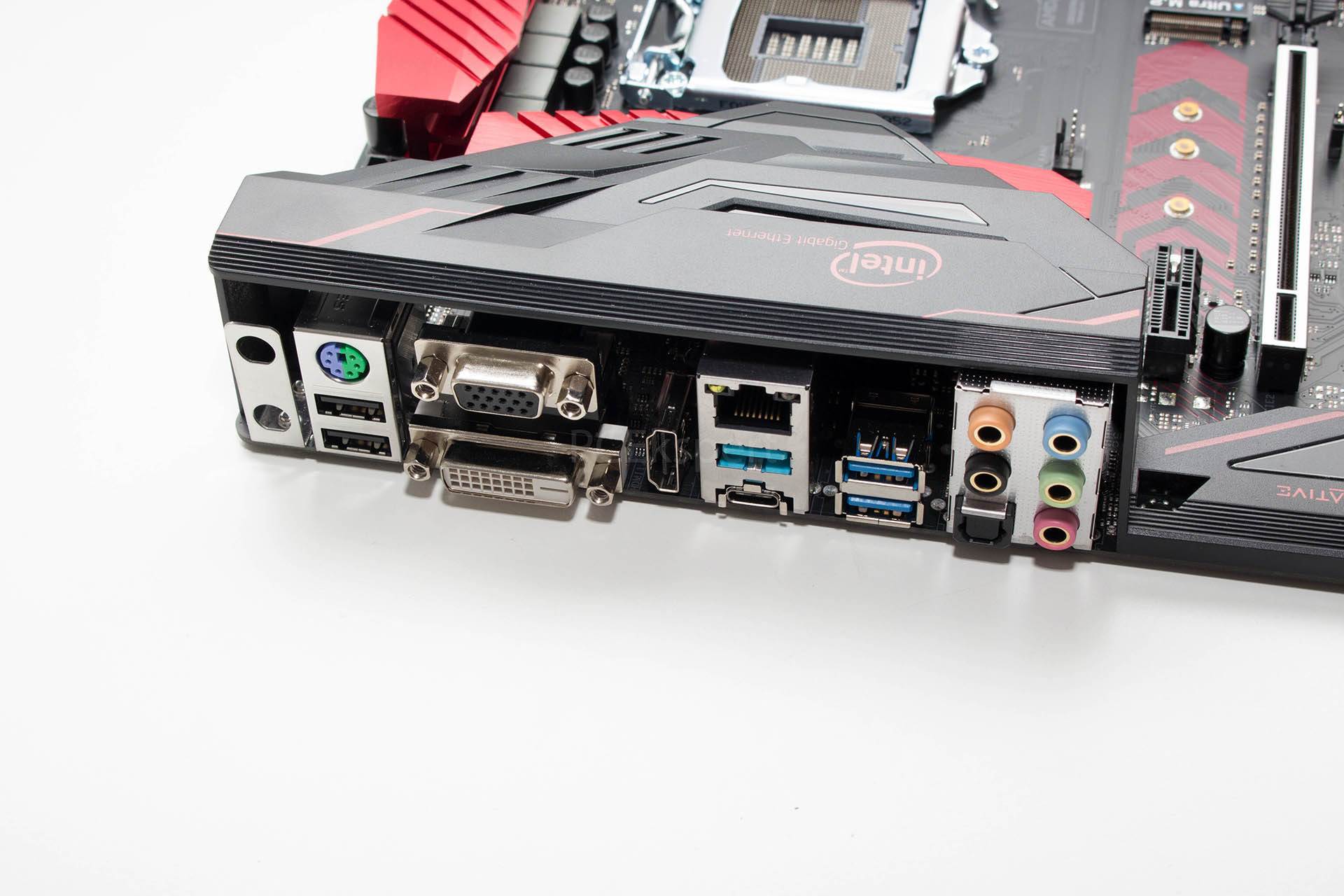

Na stražnjem se I/O panelu nalaze slobodna mjesta za WiFi karticu koju je moguće ugraditi u M2. socket koji se nalazi odmah iza I/O-a (Key E, 2230). Od ostalih je stvari zanimljivo spomenuti tri video izlaza, pozlaćene audio konektore i Type C USB 3.0 port. Ni ova ploča tako ne podržava USB 3.1.

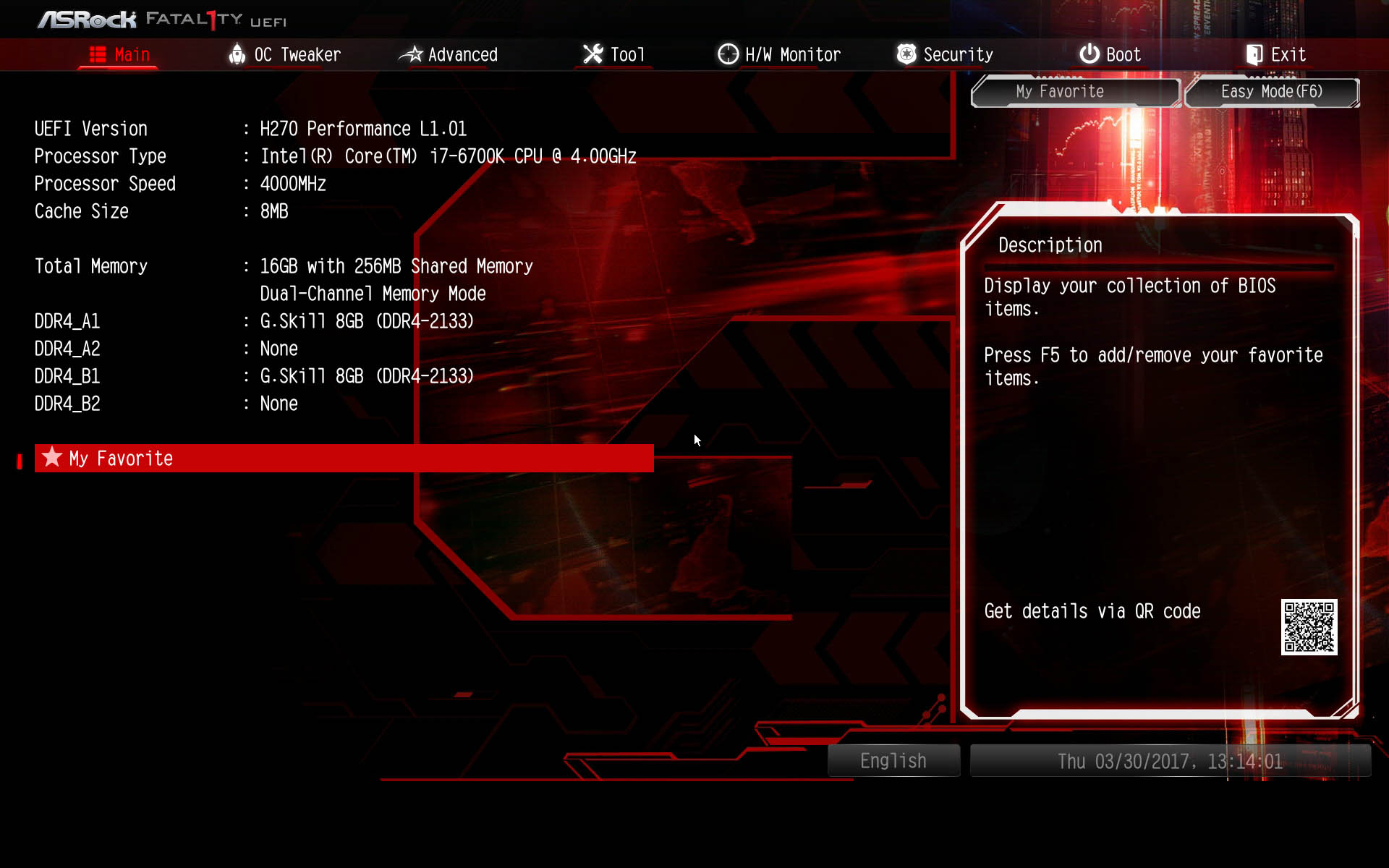

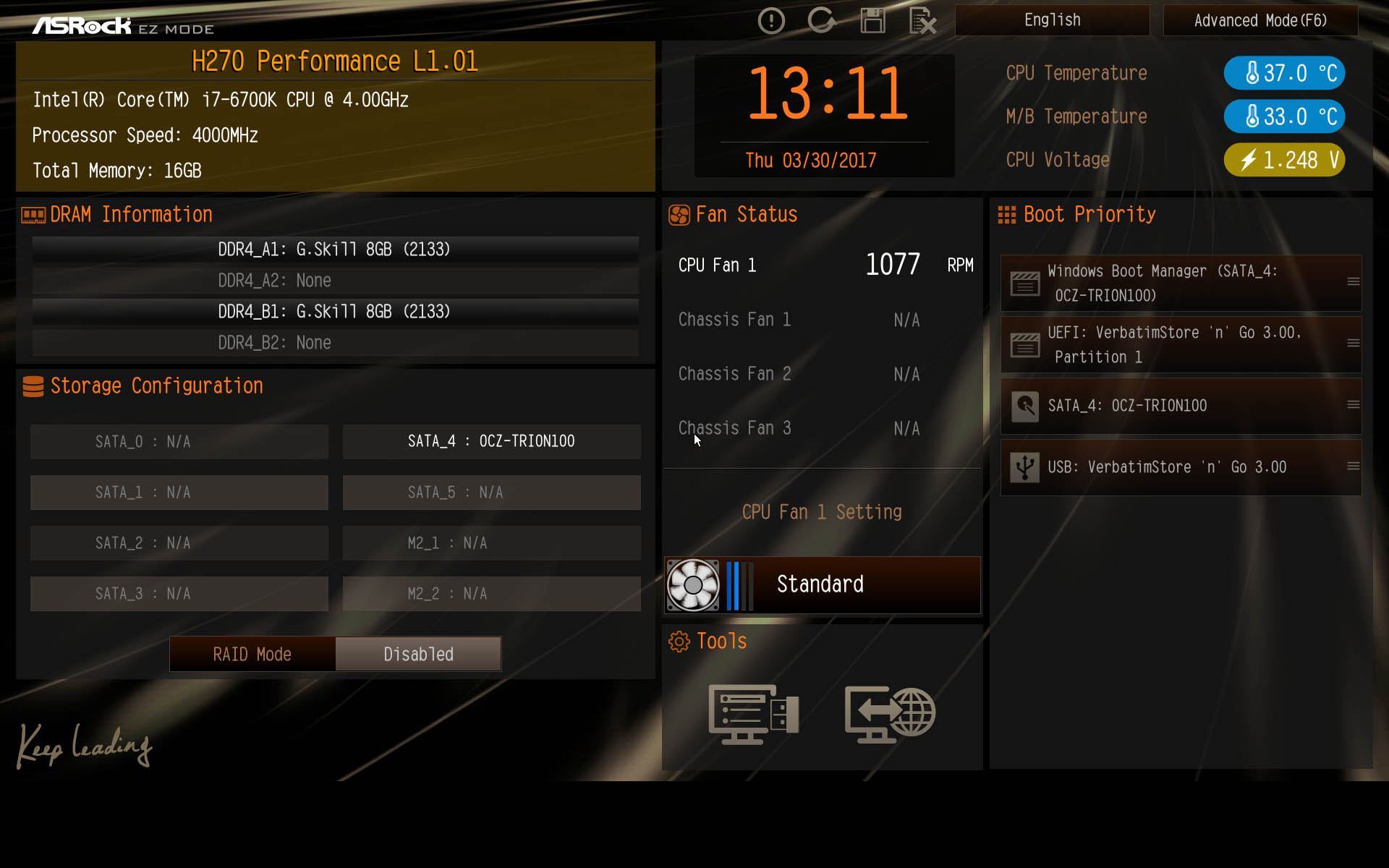

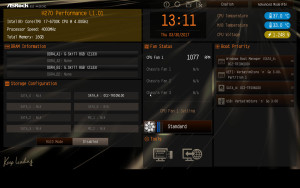

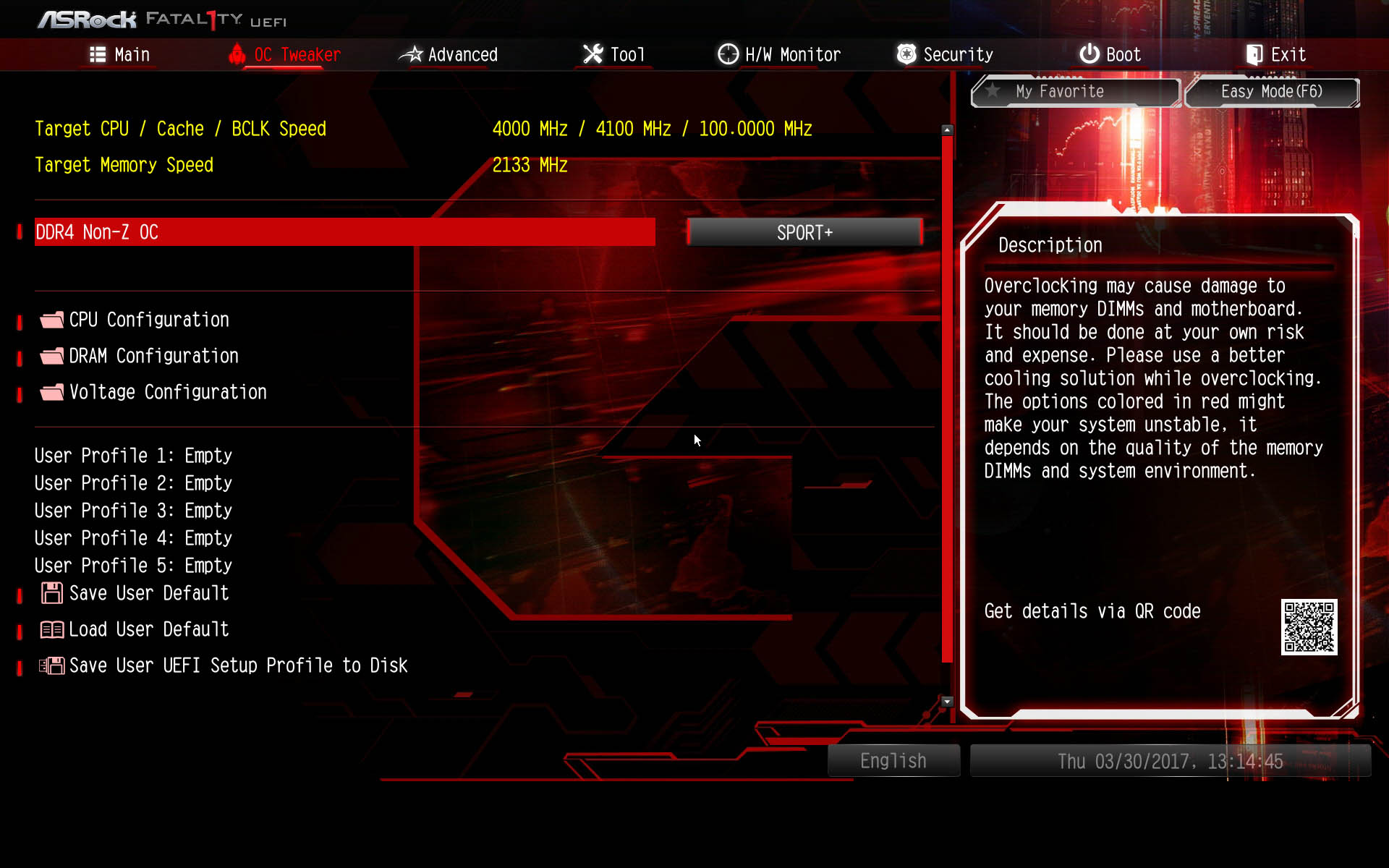

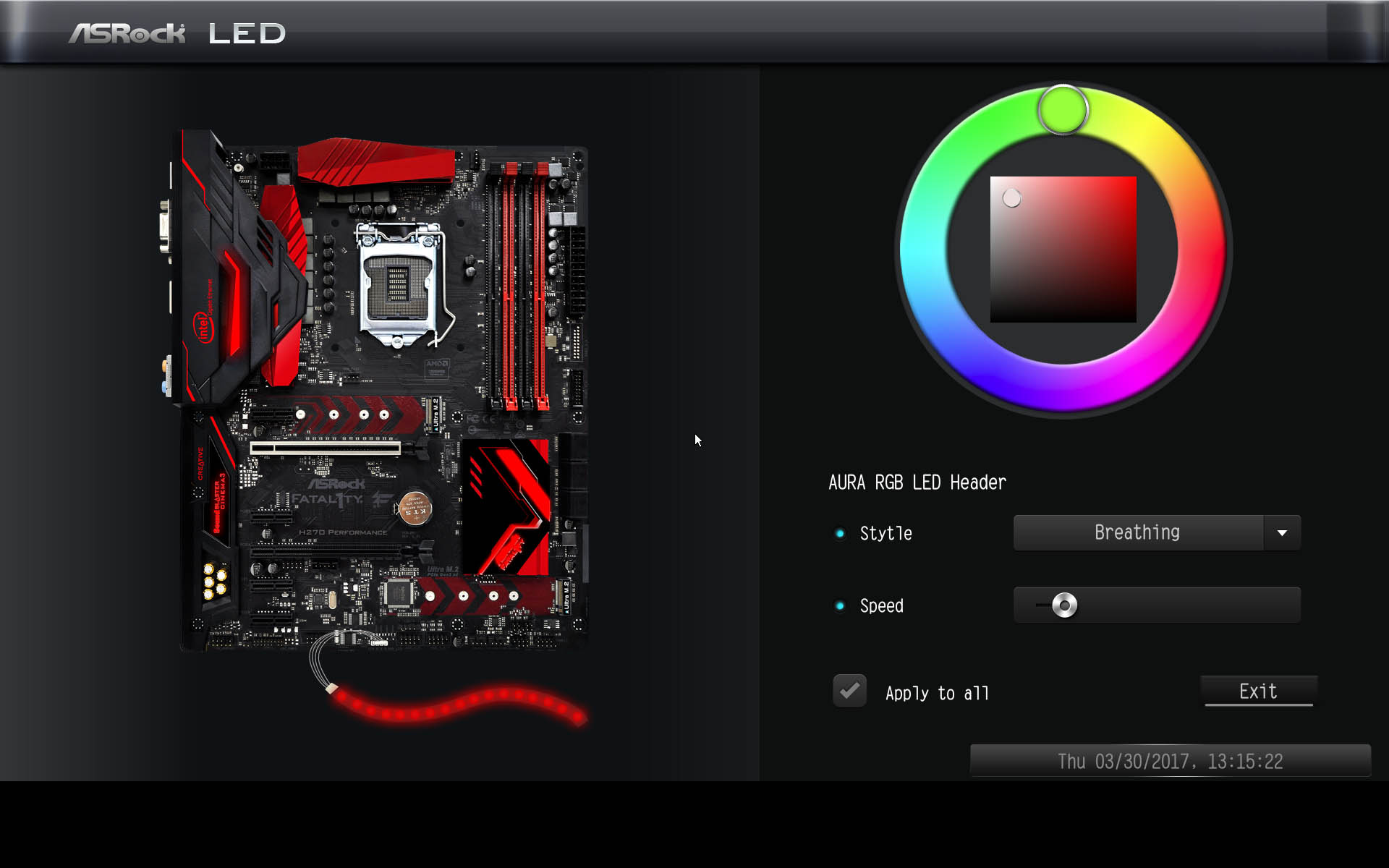

Sve što smo rekli za UEFI sučelje prošle ploče, vrijedi i za ovu. Kod H270 jasno nema onoga dijela s overclockingom i naprednim tweakingom. Osvjetljenje osim putem softvera možemo detaljno podesiti i putem UEFI sučelja kao što vidimo s posljednje slike. I softver je poprilično klasičan za ASRock pa se tu nećemo više zadržavati nego idemo na način testiranja i testove.

Test sistem

Test sistem :: Hardware Matična ploča ASRock Z270 Killer SLI & Fatal1ty H270 Performance Procesor Intel Core i7-6700K Memorija G.Skill DDR4 2x 8GB 3200MHz C15 Grafičke kartice HD530 Zvučna kartica On Board SSD Corsair Neutron XT 480GB; Kingston G2 SSDNow M.2 240GB Napajanje Superflower Leadex 1200W Platinum Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 Chipset datoteke Intel Chipset Driver 10.1.2.19 DirectX verzija 12 AIDA 64 Extreme Edition v.5.80.4000 7-Zip 9.20 PCMark 8 Home, Conventional

  Način testiranja i overclocking

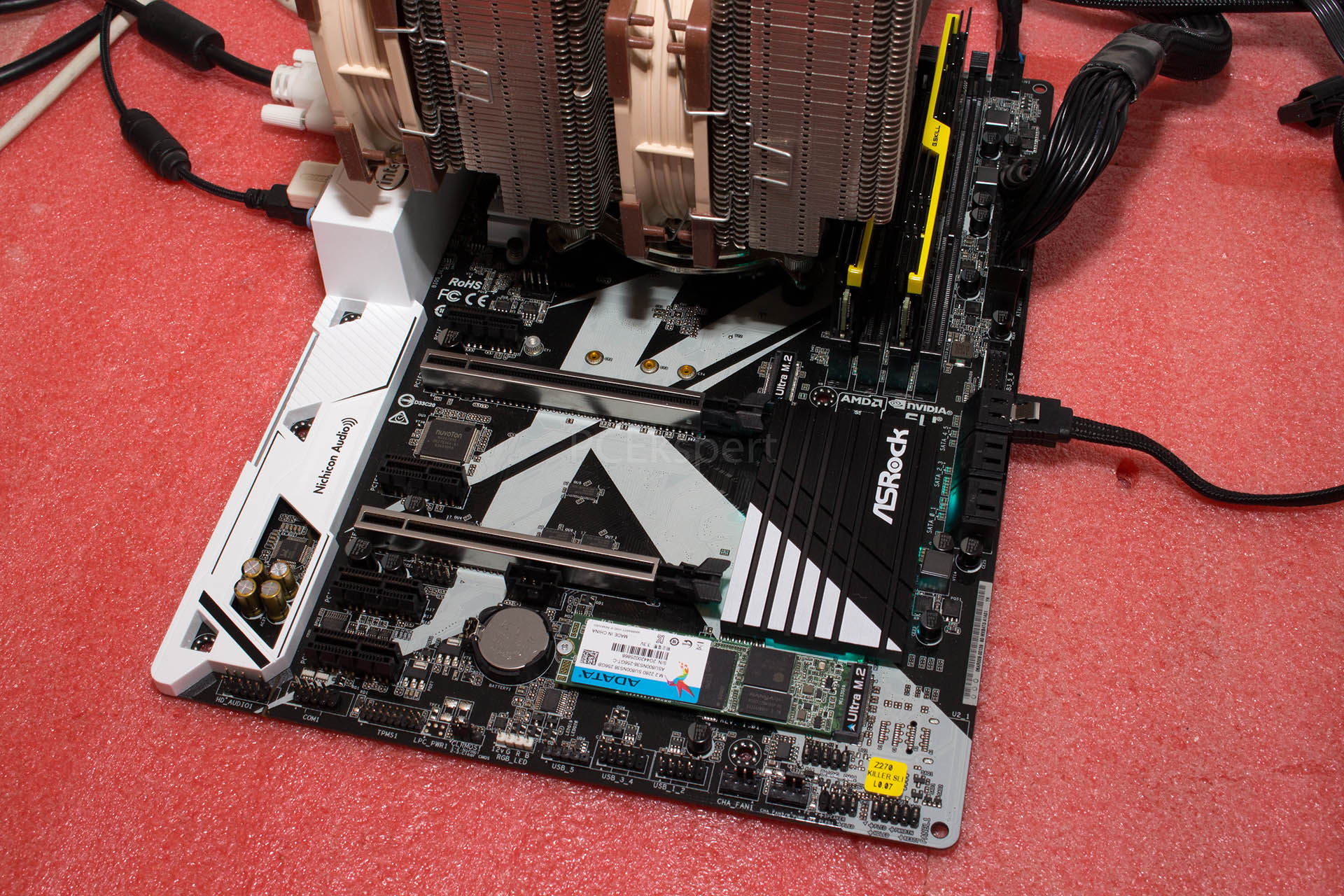

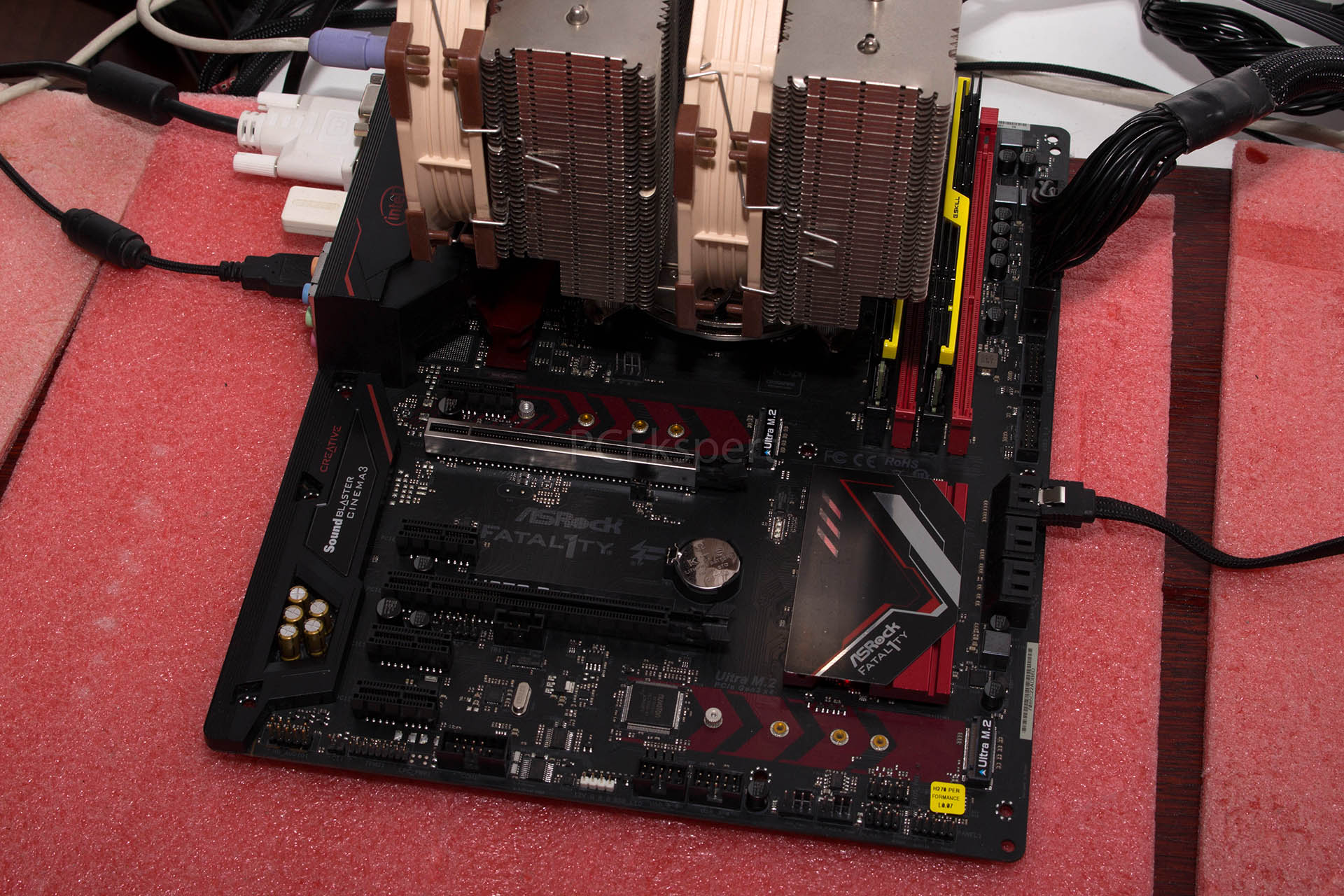

Naš testni i7 6700K procesor kao i uvijek hladimo Noctuom D15, a koristili smo i G.Skillovu F4-3200C15D-16GTZKY memoriju. Koristili smo standardne SSD-e, ali i Kingstonov G2 te ADATA-in M.2 SSD. Testovi koje smo provukli su isti kao i kod ranijih recenzija. Z270 forsira maksimalni turbo takt procesora s nepotrebno visokim naponom od oko 1.3 V, dok je kod H270 ploče sve po Intelovim specifikacijama - samo jedna jezgra ide do 4.2 GHz, a i radni napon je niži. Sve četiri jezgre istovremeno maksimalno rade na 4 GHz.

Z270 kada se pošteno hlade VRM-i nema nikakvih problema natjerati 6700K na 4.7 GHz, VRM jedinica je dovoljno robusna za tu brzinu, no za 24/7 bi pametnije bilo držati procesor na 4.5 GHz. H270 s druge strane ne podržava overclocking.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus Maximus VIII Formula,ASRock Z270 Killer SLI,Gigabyte Z170X-Ultra Gaming,Asus Z170 Pro Gaming/Aura,Asus Maximus VIII GENE,Asus Z170-A,Asus Z170 Pro Gaming,Asus Strix Z270F Gaming,MSI Z270 Gaming Pro Carbon,Asus Strix Z270E Gaming,Gigabyte Z270X-Gaming 8,Gigabyte Z270X-Gaming 7,Asus Prime Z270-A,Gigabyte Z170X-Gaming G1,Asus Maximus IX Hero,ASRock Z170 Gaming-ITX/ac,Asus Maximus VIII Ranger,Asus Maximus IX Code,Asus Maximus IX Formula,Asus Strix Z270G Gaming,Asus TUF Z270 Mark 1,Asus Z170 Deluxe,ASRock Fatal1ty H270 Performance,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3,Asus H170M-E D3,Gigabyte Z170-HD3 DDR3,Asus Strix H270F Gaming,Asus Strix B250F Gaming" values="3974,3973,3971,3969,3946,3943,3921,3907,3905,3904,3898,3896,3891,3878,3878,3874,3867,3859,3842,3841,3832,3829,3829,3828,3825,3748,3730,3711,3645" colors="blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue,blue,blue,blue" height="1000" min="0"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="Asus Strix Z270F Gaming,Asus Maximus IX Formula,Asus Maximus IX Code,Asus TUF Z270 Mark 1,Asus Prime Z270-A,Asus Maximus IX Hero,Asus Strix Z270E Gaming,Asus Strix Z270G Gaming,Asus Maximus VIII Formula,Gigabyte Z270X-Gaming 8,Gigabyte Z270X-Gaming 7,Asus Z170-A,MSI Z270 Gaming Pro Carbon,ASRock Z270 Killer SLI,Asus Maximus VIII GENE,Asus Maximus VIII Ranger,Gigabyte Z170X-Ultra Gaming,Asus Z170 Pro Gaming/Aura,Asus Z170 Pro Gaming,Asus Strix B250F Gaming,Asus Strix H270F Gaming,Gigabyte Z170X-Gaming G1,Asus Z170 Deluxe,ASRock Fatal1ty H270 Performance,Gigabyte Z170-HD3 DDR3,ASRock Z170 Gaming-ITX/ac,Asus H170M-E D3, Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="1217,1210,1209,1206,1204,1196,1194,1194,1193,1190,1189,1181,1180,1173,1150,1146,1142,1140,1135,1122,1092,1092,1086,1077,1076,1073,1068,1055,1002" colors="green,green,green,green,green,green,green,green,green,green,green,green,green,red,green,green,green,green,green,green,green,green,green,orange,green,green,green,green,green" height="1000" min="0"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Z270 ploča je kao što vidimo postigla odličan PCMark rezultat, a ni H270 nije tako loša jer je potukla i neke Z170 ploče. U 3DMarku je situacija malo drugačija za Z270 koja ima nešto slabije performanse no s ipak ne prevelikom razlikom u odnosu na one najbrže. H270 ploča je također malo podbacila pa su ju Asusove STRIX B250F i H270F pretekle. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus IX Code,Asus TUF Z270 Mark 1,Asus Maximus IX Formula,Asus Strix Z270F Gaming,Asus Strix Z270E Gaming,Asus Maximus IX Hero,ASRock Z270 Killer SLI,Gigabyte Z270X-Gaming 8,MSI Z270 Gaming Pro Carbon,Asus Maximus VIII Formula,Asus Z170 Pro Gaming/Aura,Asus Strix Z270G Gaming,Asus Prime Z270-A,Gigabyte Z270X-Gaming 7,Gigabyte Z170X-Ultra Gaming,Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,ASRock Fatal1ty H270 Performance,Asus Strix B250F Gaming,Asus Strix H270F Gaming,Asus H170M-E D3" values="45024,44985,44922,44733,44711,44484,44466,44277,44150,44023,43998,43991,43502,43384,42892,41957,41888,35542,31628,31207,30815,30040,27771" colors="blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue" height="700" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Gigabyte Z170X-Ultra Gaming,Asus Maximus VIII Formula,Asus Strix Z270G Gaming,MSI Z270 Gaming Pro Carbon,Asus Z170 Pro Gaming/Aura,Gigabyte Z270X-Gaming 8,Asus Strix Z270E Gaming,Asus TUF Z270 Mark 1,Asus Prime Z270-A,ASRock Z270 Killer SLI,Asus Z170-A,Asus Maximus IX Hero,Asus Strix Z270F Gaming,ASRock Z170 Gaming-ITX/ac,Gigabyte Z270X-Gaming 7,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus Strix B250F Gaming,Asus Strix H270F Gaming,Asus H170M-E D3,ASRock Fatal1ty H270 Performance" values="48461,48352,48350,48201,48064,48060,47888,47291,46717,46638,46610,46562,46547,45829,45640,43880,43792,36020,32652,31674,31330" colors="green,green,green,green,green,green,green,green,green,red,green,green,green,green,green,green,green,green,green,green,orange" height="700" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Z170 Pro Gaming/Aura,Asus Maximus VIII Formula,Asus Strix Z270G Gaming,MSI Z270 Gaming Pro Carbon,Gigabyte Z170X-Ultra Gaming,Asus TUF Z270 Mark 1,Asus Strix Z270F Gaming,Asus Prime Z270-A,Asus Maximus IX Code,Asus Maximus IX Hero,ASRock Z270 Killer SLI,Asus Strix Z270E Gaming,Gigabyte Z270X-Gaming 8,Gigabyte Z270X-Gaming 7,Asus Maximus IX Formula,Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,ASRock Fatal1ty H270 Performance,Asus Strix H270F Gaming,Asus Strix B250F Gaming,Asus H170M-E D3" values="43571,43321,43255,43077,43016,41847,41773,41762,41702,41658,41199,41131,41124,40611,39905,38220,38195,35041,31060,29031,27885,27845,27391" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,orange,blue,blue,blue" height="700" min="0"] Memorijske performanse Z270 ploče su nešto slabije nego kod najmoćnijih Z170/270 ploča, a H270 ploča je tek malo podbacila kod zapisa. [ichart headers="ID,MIPS" title="7-Zip (32MB library)" htitle="MIPS"  labels="Asus Maximus IX Hero,Asus Z170 Pro Gaming/Aura,Asus Maximus VIII Formula,Gigabyte Z170X-Ultra Gaming,Asus Strix Z270G Gaming,Asus TUF Z270 Mark 1,MSI Z270 Gaming Pro Carbon,Asus Maximus IX Formula,Gigabyte Z270X-Gaming 7,Gigabyte Z270X-Gaming 8,Asus Maximus IX Code,Asus Strix Z270E Gaming,ASRock Z170 Gaming-ITX/ac,Asus Prime Z270-A,Asus Strix Z270F Gaming,ASRock Z270 Killer SLI,Asus Strix B250F Gaming,Asus Strix H270F Gaming,ASRock Fatal1ty H270 Performance" values="26988,26946,26944,26888,26878,26763,26750,26722,26676,26665,26506,26483,26478,26464,26227,26029,24438,23562,23555" colors="green,green,green,green,green,green,green,green,green,green,green,green,green,green,green,red,green,green,orange" height="800" min="0"] I ovdje je Z270 ploča ponešto podbacila pa je između nje i najbrže na grafu više od 900 MIPS-a razlike. H270 također nešto zaostaje za konkurencijom, no uz znatno manje razlike.

Po očekivanju ASRockove ploče i  performansama i opremom (tehnologijom) ponešto zaostaju za konkurencijom no zato su i cjenovno prihvatljivije. Kao što smo iz druženja s njima i testiranja imali prilike vidjeti rade stabilno, a softver je na visini zadatka baš kao i UEFI sučelje. Z270 Killer SLI se i solidno overclockira unatoč nešto manjim hladnjacima koje je potrebno prisilno hladiti. Dva M.2 socketa će dobro poslužiti, baš kao i Optane podrška kod Kaby Lakea u budućnosti, a zamjerka ide na manjak USB 3.1 Gen. 2 tehnologije. Uz to, ova ploča ima i nešto stariji audio codec. No, cjenovno je vrlo prihvatljiva pa ju se u Hrvatskoj može nabaviti već za oko 1.200 kuna.

Fatal1ty H270 Performance je s druge strane malo atraktivnije dizajnirana i bolje opremljena ploča. Audio jedinica je znatno modernija i kompleksnija, a ima i jedan USB 3.0 interni konektor više. Kada je kvaliteta izrade i komponenata u pitanju tu su ove dvije ploče identične. Ipak, H270 čipset ne dozvoljava overclocking i zbog toga će ju jedan dio kupaca svakako zaobići. No, onima kojima OC nije bitan svakako ju možemo preporučiti zbog cijene od oko 1.000 kuna i na kraju ipak sasvim solidne opreme a unatoč tome što ni ona nema USB 3.1 Gen. 2 tehnologiju.
