Danas se u labu našla popularna "tajči" u svojoj najnovijoj verziji sa Z390 čipsetom. ASRock u ponudi ima Z390 Taichi i Taichi Ultimate koje se razlikuju po količini opreme, te naravno cijeni. Mi smo testirali jeftiniju, i isprobali sve što može, uključujući i overclocking. UEFI s kojim je stigla u lab, nekako u isto vrijeme kada i i5-9600K je bio malo mušičav i nije ispravno prepoznao procesor, pa smo pričekali novu verziju i testove napravili s dobrim starim i7-8700K koji je ionako moćniji. Taichi je vrlo dobro opremljena i kvalitetno složena, a što sve može čitajte u članku.
Ploča, kao i svaka druga "ekskluzivnija" dolazi u vertikalno orijentiranoj kutiji s ručkom na vrhu. Unutar soft omota, se nalazi kutija od tvrđeg kartona koja dobro štiti sav svoj sadržaj. Osim ploče, tu je i bundle koji uključuje brzi instalacijski vodič, CD s driverima i aplikacijama, četiri SATA kabela, SLI_HB_Bridge_2S, dvije WiFi 2.4/5GHz antene, tri vijka za M.2 i zaštitu za stražnje I/O portove.
Izgledom i izvedbom Z390 Taichi jako podsjeća na prošlogodišnji model Z370 Taichi, za razliku od koje ima malo izmijenjene boje i grafiku, novi dizajn VRM i PCH hladnjaka, hladnjak za M.2 SSD i novi Z390 čipset koji je donio nativnu podršku za USB 3.1, pa sada ploča ima ukupno pet USB 3.0 Gen2 portova - što vanjskih, što unutarnjih. Dizajnerski su Taichi ploče uvijek bile jedinstvene a motiv se zupčanika uvijek na nekom njihovom dijelu provlačio. I sada je veliki zupčanik na centralnom mjestu na PCB-u, a PCH hladnjak je malo umjetničko djelo za sebe, te djeluje kao kakav mehanizam sata. Ploča nije nakićena, boje su ujednačene i ukupan dojam je odličan - može se s punim ponosom pokazivati kroz staklenu stijenu kućišta.

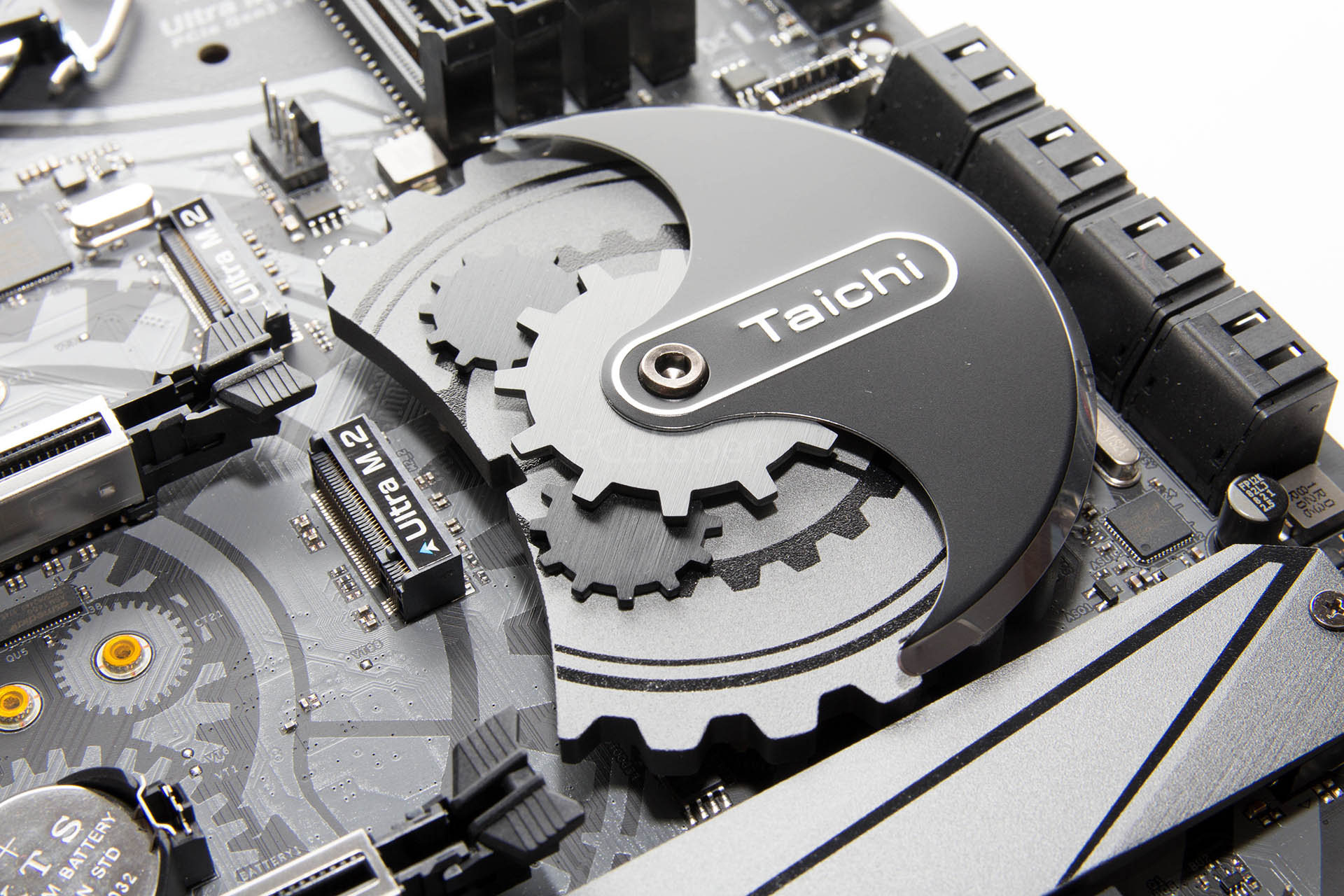

Nije se zaboravilo ni na funkcionalnu stranu hladnjaka pa tako onaj na PCH-u vrlo dobro hladi i nema pregrijavanja čak ni pri dužim opterećenjima. Gornji su hladnjaci vrlo masivni i povezani toplovodnom cijevi, no oni se prilikom overclockinga dosta zagriju pa je potrebno prisilno hlađenje. Layout ploče je dobar, svi su bitni konektori uz rubove i aranžiranje kabela neće biti prekomplicirano. Mala zamjerka ide na smještaj drugog M.2 slota odmah ispod slota za grafičku karticu, no s obzirom na to da su ih na ploči tri, teško ga je bilo bilo gdje drugdje staviti.
I donji je dio ploče zanimljiv zbog tri kontrolera, dva Nuvotonova i jedan ASMedijin koji svoje mjesto nisu mogli naći s gornje strane, pa su ih inženjeri prebacili na dno.
Specifikacije ASRock Z390 Taichi
Podržani
procesori
- Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
- IR Digital PWM
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking
- Supports ASRock Hyper BCLK Engine II
- 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE5: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 3.0 x1 Slots (Flexible PCIe)
- Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™
- Supports NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics cards**
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)
Grafika i video
Integrated Graphics Processor- Intel® HD Graphics support
- Supports HDMI 2.0 with max. resolution 4096 x 2160 @ / 60 Hz
- Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider
Supports up to 3 displays simultaneously
LAN, WLAN i Bluetooth
- Gigabit LAN 10/100/1000 Mb/s
- 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports Dual LAN with Teaming*
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE- Intel® 802.11ac WiFi Module
- Supports IEEE 802.11a/b/g/n/ac
- Supports Dual-Band (2.4/5 GHz)
- Supports high speed wireless connections up to 433Mbps
- Supports Bluetooth 4.2 / 3.0 + High speed class II
Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection
- Supports Purity Sound™ 4
- Nichicon Fine Gold Series Audio Caps
- 120dB SNR DAC with Differential Amplifier
- NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
- Pure Power-In
- Direct Drive Technology
- PCB isolate shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- RGB LED
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Supports DTS Connect
Storage
- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 2 x Ultra M.2 Sockets (M2_2 and M2_3), support M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
USB
Intel® Z390 Chipset :
1 x USB 3.1 Gen 2 front panel connector port(s)
Intel® Z390 Chipset :
2 x USB 3.1 Gen 2 port(s) (2 at back panel, red, Type-A)
Intel® Z390 Chipset :
5 x USB 3.1 Gen 1 port(s) (3 at back panel, blue, Type-A + USB Type-CTM, 2 at mid-board)
Intel® Z390 Chipset :
4 x USB 2.0 port(s) (2 at back panel, black, 2 at mid-board)
BIOS
- 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment
Format
- ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
Interni I/O portovi
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers
- 1 x Addressable LED Header
- 1 x CPU Fan Connector (4-pin)
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Intel® Z390) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
- 1 x Performance Mode / Easy OC Header
- 1 x Dr. Debug with LED
Jedinstvene značajke
ASRock USB 3.1 Gen2
- ASRock Front Panel Type C USB 3.1 Gen2 Header (10 Gb/s)
- ASRock Rear USB 3.1 Gen2 Type-A Ports (10 Gb/s)
- ASRock Rear USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 60A Power Choke
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
Intel® 802.11ac WiFiASRock Steel SlotsASRock Full Coverage M.2 HeatsinkASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop
Z390 Taichi - drugi dio
Ispod dva masivna aluminijska hladnjaka spojena niklanom toplovodnom cijevi se nalazi 12-fazna VRM jedinica koju čini 12 integriranih Texas Instrumentsovih Buck NexFET 40-amperskih power blokova (87350D). Ispred njih su Premium 60-amperske prigušnice i Nichiconovi 12K Black kondenzatori. Tako posložena, ova je napojna jedinica spremna i za ozbiljnije overclockerske pothvate, premda će najčešće biti korištena s moćnim zračnim i vodenim hladnjacima. Oko cocketa ima dovoljno mjesta za svaki tip hladnjaka, a oni s većim vanjskim ventilatorima će kao i na drugim pločama imati problema.
I napojna jedinica za DIMM utore je solidno kapacitirana, a korištene su tzv. Premium Memory prigušnice koje prema proizvođaču imaju 70% manje gubitaka u odnosu na Iron Powder prigušnice, a i tu su korišteni Nichiconovi Black kondenzatori. Maksimalno je podržano 64 GB memorije brzine do 4.333 MHz preko XMP profila. Desno od DIMM utora nalaze se dva interna USB 3.1 Gen1 headera, jedan interni USB 3.1 Gen2 header i standardni 24-pinski napojni konektor.
Audi jedinica se nije znatnije mijenjala u odnosu na prošlogodišnji model, osim nešto po layoutu. U glavnoj je ulozi tu Realtekov ALC1220 CODEC, potpomognut sa 120 dB SNR DAC-om s diferencijalnim pojačalom, zatim NE5532 pojačalo za slušalice (za prednji panel, do 600 Ohma) i Nichiconovim Fine Gold audio kondenzatorima. LAN kontrolera su dva - Intelovi I219V i I211AT. Tri su pojačana PCIe x16 slota koji rade na sljedeći način - single x16, dual x8 + x8 i triple x8 + x4 + x4. Podržana su naravno SLI i Crossfire polja grafičkih kartica (3-way), a podržan je i NVLink za RTX kartice. Iznad prvog i drugog PCIe x16 slota su manji PCIe x1 slotovi. Iznad prvog su i dva 4-pinska konektora za ventilatore, a na ploči ih je ukupno pet, od kojih su dva pogodni i za vodene pumpe.
Na ploči se nalaze i tri M.2 socketa - dva su za uređaje dužine do 110 milimetara, a jedan je za uređaje dužine 80 milimetara. Donji 110-milimetarski je socket i opremljen s aluminijskim hladnjakom. Sva tri podržavaju i SATA 3 i PCIe x4 modove rada. Na dnu su se ploče smjestili uobičajeni konektori i headeri od kojih izdvajamo RGB LED header i Thunderbolt AIC konektor. Na ploči su i dva BIOS čipa, a koristan je i XMP prekidač, te Dr. Debug LED panel.
Stražnji je I/O panel zadovoljavajuće bogat i s dovoljnim brojem USB konektora, kao i video izlazima. Izdvajamo dva antenska porta koji su spojeni na Intelov 802.11ac WiFi dual-band modul koji podržava brzine do 433 Mbps, te Bluetooth u verziji 4.2. SATA konektora je čak osam, i svi su horizontalni. SATA i M.2 portovi dijele resurse pa je kod slaganja konfiguracije najbolje konzultirati upute.
Na stražnjem se panelu nalaze:
2 x Antenna Ports
1 x PS/2 Mouse/Keyboard Port
1 x HDMI Port
1 x DisplayPort 1.2
1 x Optical SPDIF Out Port
1 x USB 3.1 Gen2 Type-A Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ASMedia ASM3142) (Supports ESD Protection)
4 x USB 3.1 Gen1 Ports (Intel® Z370) (Supports ESD Protection)
2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
1 x Clear CMOS Button
HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

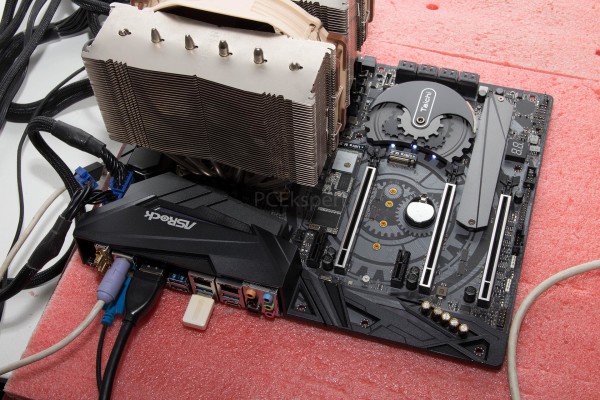

Ploču smo testirali s testnim i7-8700K procesorom, a koristili smo i standardnu memoriju te M.2 SSD. Instalacija SSD-a je jednostavna a s donje strane se hladnjaka nalazi i termalna masa za bolje provođenje topline.
UEFI sučelje se nije mijenjalo u odnosu na zadnju generaciju. I dalje su dva osnovna layouta - EZ i Advanced Mode. Sučelje je bogato opcijama i tweakovima, a prije nadogradnje na verziju 1.38 smo imali određenih problema s prepoznavanjem procesora - kako i5-9600K tako i i7-8700K. Nova je verzija donijela određene pomake u kompatibilnosti, no neki problemi su ostali poput činjenice da Core Enhancement nije htio raditi. Opcija za overclocking je pregršt, kako za početnike - preddefinirani profili ili pak Advanced Turbo opcije - tako i za one iskusnije, a i naponi su izdašni.
Kod opisa softvera možemo početi od App Shopa i LiveUpdate opcije, kroz koju ne samo da možemo instalirati sve potrebne upravljačke programe, nego i različite korisne i one manje korisne aplikacije.
Kroz A-Tuning dobivamo osnovne i jednostavne opcije za kontrolu načina rada ploče i računala, ali i malo dublju kontrolu te nadzor kroz OC Tweaker i FAN-Tastic Tuning. Aplikacija je stabilna i radi solidno.
Polychrome RGB je aplikacija za kontrolu RGB LED osvjetljenja kako na ploči tako i LED traka putem RGB LED konektora. Aplikacija je vrlo jednostavna za korištenje.
Osvjetljenje je podijeljeno u tri zone, a popis efekata nije tako bogat kao kod konkurencije, pa imamo "samo" Static, Breathing, Strobe, Cycling, Random, Music i Wave. Sve tri zone se mogu neovisno jedna o drugoj podesiti, baš kao i sva tri konektora za trake.
Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware
Matična ploča
ASRock Z390 Taichi; UEFI: 1.38
Procesor
Intel Core i7 8700K
Memorija
G.Skill Trident Z 3.200 MHz
Grafičke
kartice
On board
Zvučna
kartica
On board
Napajanje
Superflower Leadex Platinum 1200W
SSD
Toshiba Trion 150 240 GB
Monitor
Dell UltraSharp U2713HM
Testni sistem :: Software
OS
Windows 10
DirectX
verzija
12
AIDA64 Engeneer
5.90.4200
PCMark
8, Conventional & 10
3DMark
TimeSpy
Cinebench
v.15
TrueCrypt
v.7.1
wPrime 2.0
1024M
Način testiranja
Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom. Ploču smo kao i ostale testirali s integriranom grafikom i usporedni će rezultati sa Z370 i jednom Z390 pločama biti u grafovima. S obzirom na to da Core Enhancement nije htio proraditi automatski ručno smo forsirali 4.700 MHz frekvenciju kako bi napravili usporedne testove.
Overclocking
Overclockirali smo ručno, ali i uz pomoć automatskog profila u UEFI-u i 5 GHz je bio maksimalan stabilan takt za procesor pri čemu se temperatura pod Noctuom D15 penjala do 97°C. VRM hladnjak se dosta zagrijavao i potrebno je prisilno hlađenje i gornjeg, a ne samo lijevog hladnjaka kojeg je koliko toliko hladio Noctuin ventilator.
Automatski overclocking donosi preddefinirane profile do 5 GHz, ali i nešto što se zove Advanced Turbo unutar kojeg se mogu odabrati Gear 1 i 2 profili. Prvi sve jezgre podiže do 4.6 GHz, a drugi do 4.8 GHz, no ako procesor postane prevruć ili prijeđe TDP tada se određene jezgre usporavaju. Nema dakle forsiranja kao kod profila za "pravi" overclocking.
Rezultati testova
Futuremark
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="Asus ROG STRIX Z370-F Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z390-I Gaming" values="5041,5001,4952,4949,4942,4590" colors="blue,blue,blue,red,blue,blue" height="300" min="0"]
PCMark mjeri općenite performanse sistema. S obzirom na to da ova ploča ne forsira maksimalni takt na svim jezgrama, napominjemo kako su svi ovi rezultati dobiveni ručnim forsiranjem svih jezgri na 4.7 GHz kako bi rezultati bili usporedivi s ostalim pločama. Rezultat je prosječan, tj. vrlo sličan ostatku testiranih ploča.
CPU testovi
[ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)" labels="Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z390-I Gaming" values="1546,1538,1537,1536,1535,1509" colors="blue,red,blue,blue,blue,blue" height="300" min="0"]
[ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)" labels="Asus ROG STRIX Z390-I Gaming,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7" values="8.8,8.7,8.7,8.7,8.6,8.6" colors="purple,purple,red,purple,purple,purple" height="300" min="0"]
[ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)" labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Taichi,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z390-I Gaming" values="106.855,106.922,106.999,107.002,107.008,111.004" colors="blue,blue,blue,orange,blue,blue" height="300" min="0"]
CPU testovi su u skladu s onim što vidimo i kod drugih ploča, nema znatnijeg odstupanja.
Memorijska propusnost
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="Asus ROG STRIX Z390-I Gaming,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="46811,46710,46472,46397,46312,45840" colors="blue,blue,blue,red,blue,blue" height="300" min="0"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z390-I Gaming,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi" values="47092,46596,46170,45953,45225,44426" colors="purple,purple,purple,purple,purple,red" height="300" min="0"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="Asus ROG STRIX Z370-F Gaming,Asus ROG STRIX Z390-I Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi" values="41921,41757,41093,40888,40887,40838" colors="blue,blue,blue,blue,blue,red" height="300" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock Z390 Taichi,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z390-I Gaming,Asus ROG STRIX Z370-F Gaming" values="43.5,44.6,45.1,45.6,47.3,47.9" colors="red,purple,purple,purple,purple,purple" height="300" min="0"]
Memorijske performanse su slabije kada su u pitanju pojedine opreracije, a najbolje po pitanju vrmena pristupa.
Zaključak
Z390 Taichi je vrlo dobro opremljena i kvalitetna ploča koja svojom cijenom spada u gornji segment Z390 ploča. U hrvatskim se dućanima informatičke opreme za nju traži između 1.900 i 2.000 kuna. Nije malo, no nudi dobru audio jedinicu, WiFi, Bluetooth, tri M.2 socketa, podršku za 3-way CFX i SLI polja grafičkih kartica, dual LAN itd. 12-fazna VRM jedinica je dobro posložena i za ozbiljniji overclocking, a i hladnjaci na njoj su kapacitetni. Jasno, kada krenemo s overclockingom potrebno je sve skupa dobro i hladiti. Taichi kao i uvijek dobro izgleda, a sada je to nadograđeno i lijepim ali i efikasnim PCH hladnjakom koji podsjeća na mehanizam sata. Izraženijih manjkavosti nema, osim i dalje malo mušičavog BIOS-a, što će vjerujemo biti riješeno u sljedećoj verziji. Uz ovogodišnji model dolaze još i dodatni USB 3.1 Gen2 portovi jer Z390 sada nativno podržava taj protokol, a i dodan je jedan aluminijski hladnjak za M.2 SSD. Za sve koji imaju Z370 ploče i procesore nadogradnja jasno nema nekog smisla, no ako tražite zamjenu nekoj starijoj platformi i procesoru, tada nove Z390 i deveta Core generacija imaju smisla. Uz ovu ploču će najbolje ići najjači 9700K i 9900K modeli.
