Donji je dio ploče ponešto redizajniran u odnosu na Z490 Extreme4 ali i tu se vidi poneka ušteda, pa je tako drugi PCIe x16 slot izgubio metalni pokrov. U srcu audio jedinice je Realtekov ALC1220 CODEC kojem su od pomoći i audio kondenzatori, a svi su kontakti pozlaćeni s 15 mikrona pozlatom. Sa softverske strane je tu Nahimic audio. LAN kontroler je ostao isti – Dragon RTL8125BG, 2.5-gigabitni, ali mu je pridodan ovaj put i Intelov I219V, 1-gigabitni. Dva su PCIe x16 slota od čega samo prvi ima tu propusnost, dok je donji x4. Gornji je ujedno i PCIe 4.0 specifikacije, no samo ako je na ploči procesor 11. generacije. Uz njih, tu su i tri PCIe x1 utora.

asrock_z590_extreme_11

Uz donji su se rub smjestili uobičajeni headeri i utičnice – HD Audio, 2x RGB LED, 3x 4-pinska konektora s podrškom za vodene pumpe, jedan USB 3.0 header, 2x USB 2.0, CLRMOS jumper, header za prednji panel itd. Tu su i malo nespretno smještena dva vertikalno orijentirana SATA porta, dok su četiri horizontalna smještena uz desni rub ploče unutar ureza u PCB-u.

asrock_z590_extreme_13

Uz standardne SATA portove, ploča ima i tri M.2 utora, od čega su dva pokrivena aluminijskim hladnjacima. Najviši M.2 2280 utor je aktivan samo kada je na ploči procesor 11. Core generacije i tada radi u PCIe Gen4x4 modu s propusnošću do 64 Gbps. Tik ispod prvog PCIe x16 utora, smjestio se drugi M.2 2280 utor koji je kompatibilan sa SATA3 (6 Gbps) i PCIe Gen3 x4 (32 Gbps) uređajima, te nema hladnjak. Ovo će biti pomalo nezgodno pogotovo ako imate grafičku karticu zatvorenog tipa hladnjaka – SSD bi se ispod nje mogao pregrijavati. Alternativno, ako ne koristite gornji M.2 utor, možete njegov hladnjak premjestiti dolje. I za kraj, na dnu se nalazi M2. 22110 utor koji također podržava  SATA3 (6 Gbps) i PCIe Gen3 x4 (32 Gbps) uređaje, te ima hladnjak. Drugi i treći M.2 utor svoje resurse dijele sa SATA3_1, odnosno SATA3_4 i SATA3_5 utorima koji neće raditi ako su oba M.2 popunjeni i obrnuto.

asrock_z590_extreme_12

Stražnji je I/O panel ispunjen i nešto starijim USB 2.0 te PS/2 portovima, kao i novijim USB Type C 3.2 Gen 1 (10 Gbps). Tu su i dva RJ45 porta, dva video izlaza (HDMI i Display Port), te tri USB 3.0 porta. Ova ploča dolazi i u WiFi varijanti pa su tu i dva proreza za konektore antena kojih ovdje nema.

asrock_z590_extreme_14 asrock_z590_extreme_15

asrock_z590_extreme_16

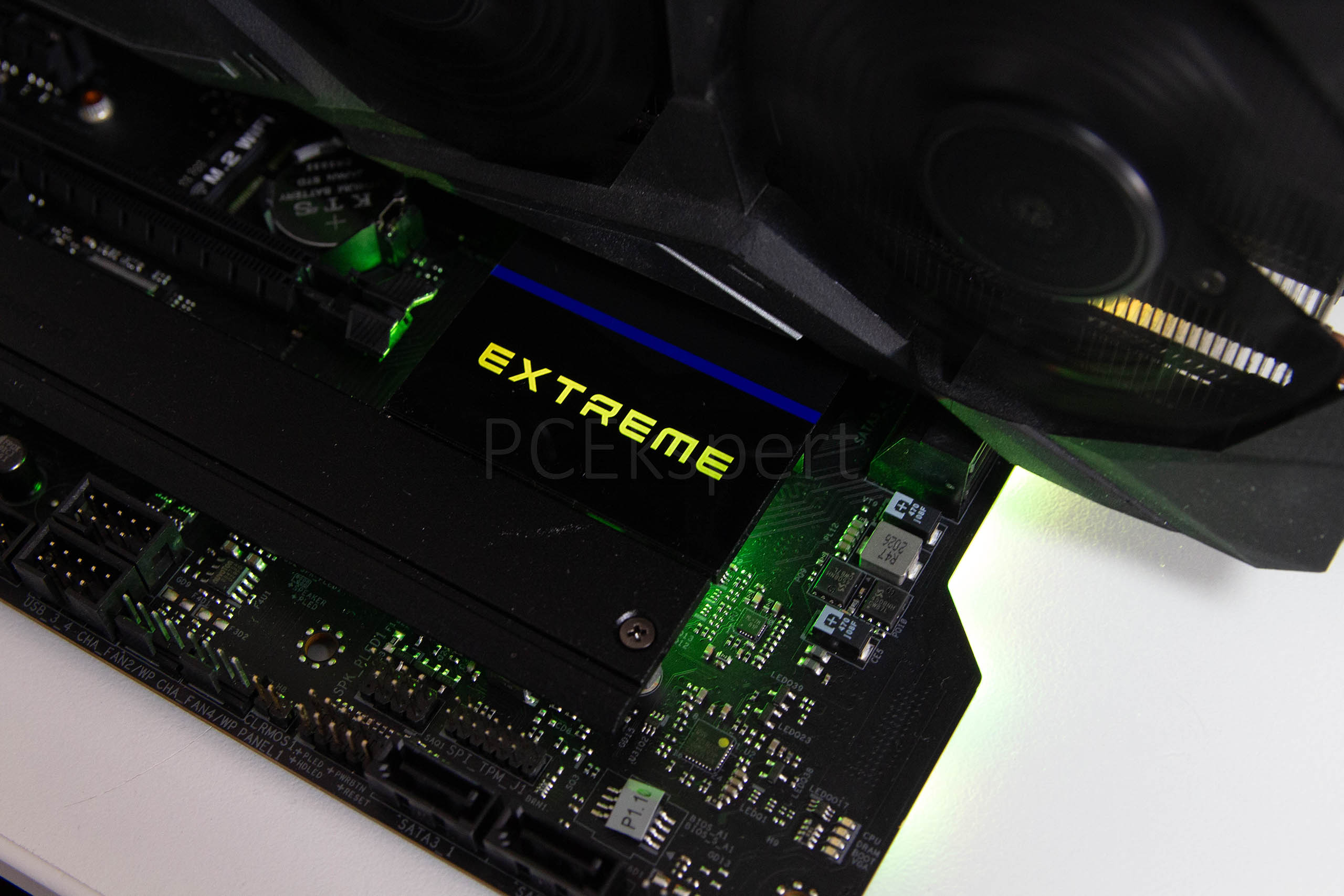

Nešto dosadniji dizajn ploče, ASRock je pokušao nadomjestiti bogatim RGB LED osvjetljenjem pa su napravili tri zone. Prva je na plastičnom pokrovu stražnjih I/O portova gdje imamo natpise ASRock i Extreme, druga je uz cijeli desni bok s Extreme natpisom i LED-icama na donjoj strani PCB-a, a treća je opet Extreme natpis na produžetku PCH hladnjaka.

Efekti su oni koje možemo odabrati putem Polychrome aplikacije, a to uključuje – Off, Static, Breathing, Strobe, Cycling, Random, Neon i Rainbow. LED-ice su dovoljno snažne i efekti su zanimljivi.

asrock_z590_extreme_17 asrock_z590_extreme_18

asrock_z590_extreme_19 asrock_z590_extreme_20

asrock_z590_extreme_21 asrock_z590_extreme_22

UEFI sučelje je tipično ASRockovo, pregledno i brzo i s tek ponekom manjom nelogičnosti. Nije još na razini konkurencije, ali nije ni daleko. Sučelje nudi mnoštvo opcija za tweakanje, a i overclocking opcija ne nedostaje. Sa softverske strane ASRock nudi A-Tuning aplikaciju, Dragon 2.5G LAN softver, itd.

asrock_z590_extreme_26

Zanimljiv dodatak je i držač grafičke kartice koji se montira na rupe nosača matične ploče. Na njega stavljamo klizač koji kartice duže od oko 28 centimetara podupire s donje strane da ne vise i ne opterećuju PCIe slot.
