Asus A88X-PRO i ASRock FM2A85X Extreme 4 – u očekivanju Kaveria

Počinjemo naravno s potpuno novom pločom i novom revizijom čipseta. Asus je malo toga izmijenio u dizajnu kutije u odnosu na A85 seriju ploča (osim boje pozadine koje je sada crna) i sve je ovdje napravljeno u njihovom prepoznatljivom stilu. Na prednjoj i stražnjoj stranici, kupac može naći sve relevantne informacije o proizvodu i tehnologijama koje podržava. Ovo je najjači model od četiri trenutno dostupne A88X ploče, ostala tri modela su A88X-PLUS, A88XM-PLUS i A88XM-A. Najjači se PRO model diči dvostrukom kontrolom napajanja sa četverostrukom optimizacijom rada, zatim GPU Boost, Fan Xpert 2, USB 3.0 Boost, te naravno poboljšanim UEFI BIOS-om. Da tu ne bi bilo kraj, ova ploča ima i bolji zvučni podsistem (ALC1150), više USB 3.0 konektora, eSATA ali i dva PCIe x16 utora.

Bundle je skroman i sastoji se od četiri SATA 6Gbps kabela, zaštite stražnjeg I/O panela, Q konektora, izdašnih uputa za instalaciju i korištenje te medija sa upravljačkim programima i aplikacijama (Asus Utilities, Asus Update i Antivirusni softver).

A88X čipset (Bolton), koji se nalazi na ovoj ploči zapravo vrlo malo novoga donosi u odnosu na A85X (Hudson D4), a glavna je novost za FM2+ podršku, tj. procesore koji će podržavati ovaj novi socket (ranije spomenuti Kaveri APU-i). Ukoliko pogledamo ploču koju smo prošle godine testirali, F2A85-V PRO, vidjet ćemo da se kod ove malo toga u layoutu zapravo promijenilo. I dalje je tu vrlo sličan rashladni sistem, vrlo sličan layout napojne jedinice (koja je sada četvrte generacije), te identičan raspored PCIe i PCI utora. Poneki kontroleri su promijenili pozicije, no osim kombinacije boja sve je manje više identično. Značajniju promjenu na bolje je doživio audio podsustav koji je unaprijeđen iz ALC892 u vrlo dobri ALC1150.

Specifikacije Asus A88X-PRO Podržani procesori AMD Socket FM2+ Athlon™/A- Series Processors Supports CPU up to 4 cores Supports AMD Turbo Core 3.0 Technology Čipset AMD A88X (Bolton D4) Memorija 4 x DIMM, Max. 64GB, DDR3 2400(O.C.)/2250(O.C.)/2200(O.C.)/2133/1866/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Support AMD Memory Profile (AMP) memory Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (x4 mode) 2 x PCIe 2.0 x1 2 x PCI Multi-VGA podrška Integrated AMD Radeon HD 7000/8000 Series Graphics in A-series APU Multi-VGA output support : HDMI/DVI/RGB/DisplayPort ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1200 @ 60 Hz - Supports DVI with max. resolution 2560 x 1600 @ 60 Hz - Supports RGB with max. resolution 1920 x 1600 @ 60 Hz - Supports DisplayPort with max. resolution 4096 x 2160 @ 60 Hz Maximum shared memory of 2048 MB AMD Dual Graphics technology support Supports AMD 3-Way CrossFireX LAN Realtek 8111GR, 1 x Gigabit LAN Controller Audio Realtek ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Storage AMD A88X FCH(Bolton D4) chipset : 6 x SATA 6Gb/s port(s), yellow 2 x eSATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10, JBOD USB AMD A88X FCH(Bolton D4) chipset : 4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board) AMD A88X FCH(Bolton D4) chipset : 10 x USB 2.0 port(s) (2 at back panel, black, 8 at mid-board) ASMedia ASM1042 controller : 2 x USB 3.0 port(s) (2 at back panel, blue) BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information Format ATX Form Factor Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) 4 x USB 2.0 connector(s) support(s) additional 8 USB 2.0 port(s) 1 x COM port(s) connector(s) 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (4 -pin) 4 x Chassis Fan connector(s) (4 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x MemOK! button(s) 1 x TPU switch(es) 1 x EPU switch(es) 1 x Clear CMOS jumper(s) 1 x USB BIOS Flashback button(s) Specijalne značajke ASUS Dual Intelligent Processors 4 with 4-Way Optimization : - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration ASUS 5X Protection : - ASUS DIGI+ VRM - 6 + 2 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS EPU : - EPU switch ASUS Exclusive Features : - GPU Boost - Remote GO! - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ *4 - Anti-Surge - Low EMI Solution - ESD Guards - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution - ASUS Fan Xpert 2 ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-Slot - ASUS Q-Connector

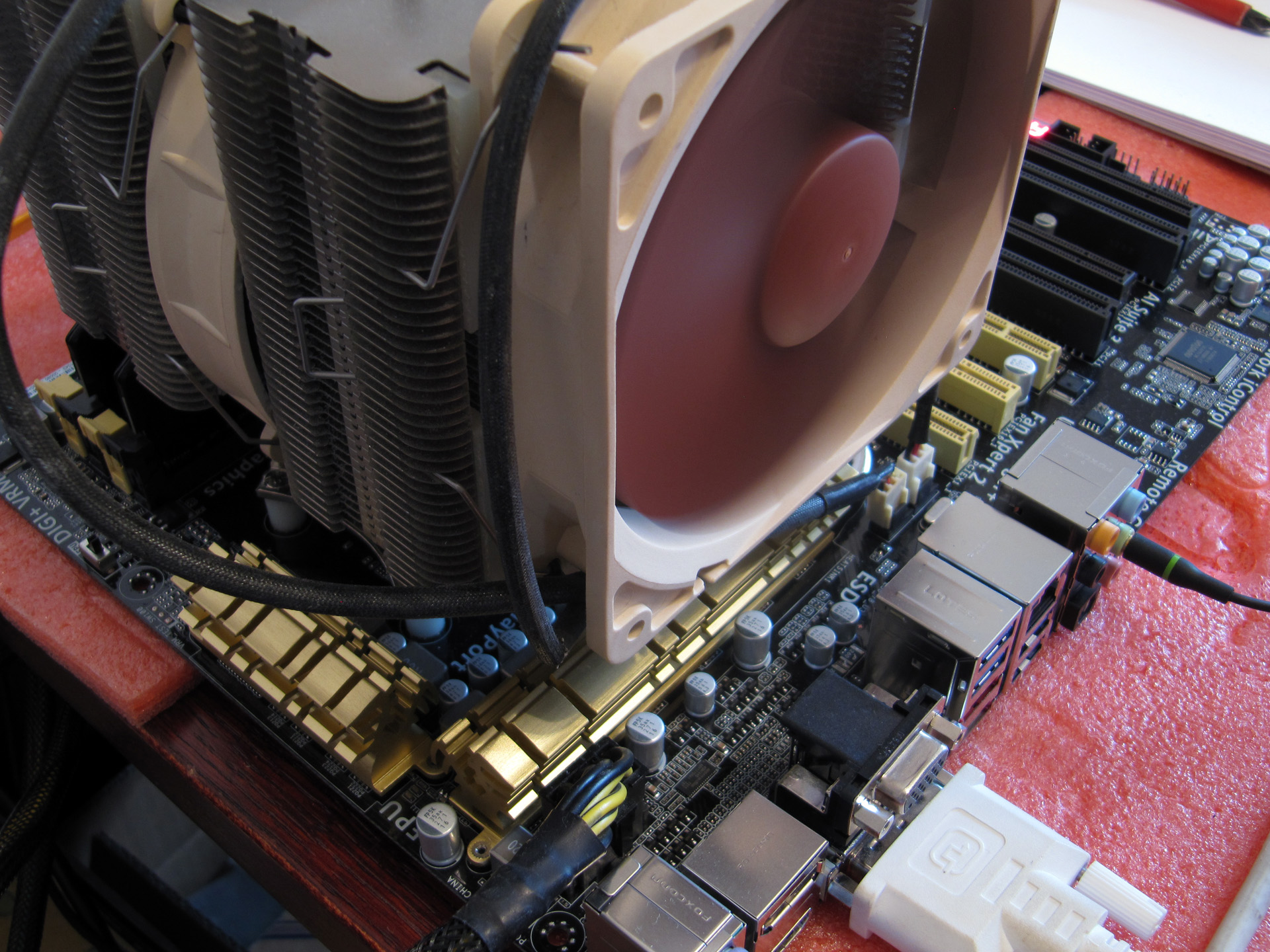

A88X-PRO ima klasičnu Asusovu 6 + 2 faznu napojnu jedinicu s digitalnim kontrolerom, poboljšanom DRAM Overcurrent zaštitom i poboljšanom ESD zaštitom. Asus koristi kondenzatore visoke kvalitete (5K-Hour), a stražnji je I/O panel napravljen od nehrđajućeg čelika sa premazom otpornim na hrđu. Što se optimiziacija rada tiče tu su DIGI+ Power Control, TPU, EPU i Fan Xpert 2 poznati iz Z87 ploča. Oko FM2+ socketa ima dovoljno mjesta i za velike hladnjake, čemu pomažu i nisko postavljeni hladnjaci. S desne strane se nalaze četiri DIMM utora za DDR3 memoriju maksimalnog kapaciteta 64GB i brzine 2400 MHz (OC). Uz rub ploče su smješteni napojna jedinica za memoriju, MemOK! tipka, 24-pinski ATX konektor i USB3.0 interni konektor.

Na lijevom donjem rubu su se smjestila tri kontrolera. Najviši je Realtekov 8111GR LAN kontroler, pa ASMedijin USB3.0 kontroler za dva porta na stražnjem panelu, ispod kojega se smjestio Nuvotonov Super I/O kontroler. Na dnu je audio čip ALC1150 s pripadajućom skupinom Solid kondenzatora. Lijev se nalaze dva PCIe x16 2.0/3.0 utora (x16 ili dual x8), dva PCIe x1 utora, jedan PCIe x14 (x4 mode) utor i dva legacy PCI utora. Na dnu se nalaze uobičajeni konektori i LED dijagnostika, a tu su i DirectKey! tipka, TPU prekidač, F_Panel konektor, BIOS čip, A88X FCH, šest SATA 6Gbps konektora i BIOS Flashback tipka. Sve u svemu ovo je solidno opremljena ploča koja će zadovoljiti sve potrebe prosječnog korisnika - samo da još dočekamo te Kaveri APU-e :)

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DVI
• 1 x D-Sub
• 1 x DisplayPort
• 1 x HDMI
• 2 x eSATA 6Gb/s
• 1 x LAN (RJ45) port
• 4 x USB 3.0
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jack(s)

Na stražnjem se panelu nalazi uobičajeni set konektora, a izdvojiti treba četiri video izlaza, četiri USB3.0 porta i dva eSATA 6Gbps porta.

UEFI sučelje BIOS-a je pregledno, jednostavno za korištenje i kao uvijek prepuno opcija za "igranje". Poznati AI Tweaker donosi opcije za overclocking, a bogatstvo izbora napona nadilazi i potrebe zračnih i vodenih hlađenja. Tako APU-u možemo dati maksimalnih 1.9V, memoriji 2.135V, FCh-u 1.4V itd., što su identične vrijednosti kao i kod F2A85 modela koje nasljeđuje. Ut to, overclocking profile kao i na ostalim Asus pločama možemo spremati u osam slotova.

Sa softverske je strane imamo AI Charger+, EZ Update, Network iControl, Remote GO!. USB 3.0 Boost, USB Bios Flashback i USB Charger + . Dual Intelligent Processors 4 brine o četiri glavna parametra rada - TPU, EPU, DIGI+ i FanXpert 2. I Realtek driveri imaju zasebno sučelje za podešenja, pa možemo reći kako je ploča i s te strane solidno potkovana.

FM2A85X Extreme 4 je znatno stariji model, predstavljen još prošle godine, a sada u ponudi imaju čak šest novih A88X modela. Mi smo za potrebe testiranja gaminga na APU odlučili isprobati i noviji i stariji čipset pa smo iz MSana uzeli ovaj ASRockov model. Još je jedan razlog i taj što ASRockove ploče vrlo rijetko ili gotovo nikada ne testiramo pa smo htjeli vidjeti kakve su u odnosu na konkurenciju. ASRock je poznat kao jeftinija alternativa Asusu i Gigabyteu, pri čemu i dalje pružaju zadovoljavajuću kvalitetu izrade, opreme i performansi.

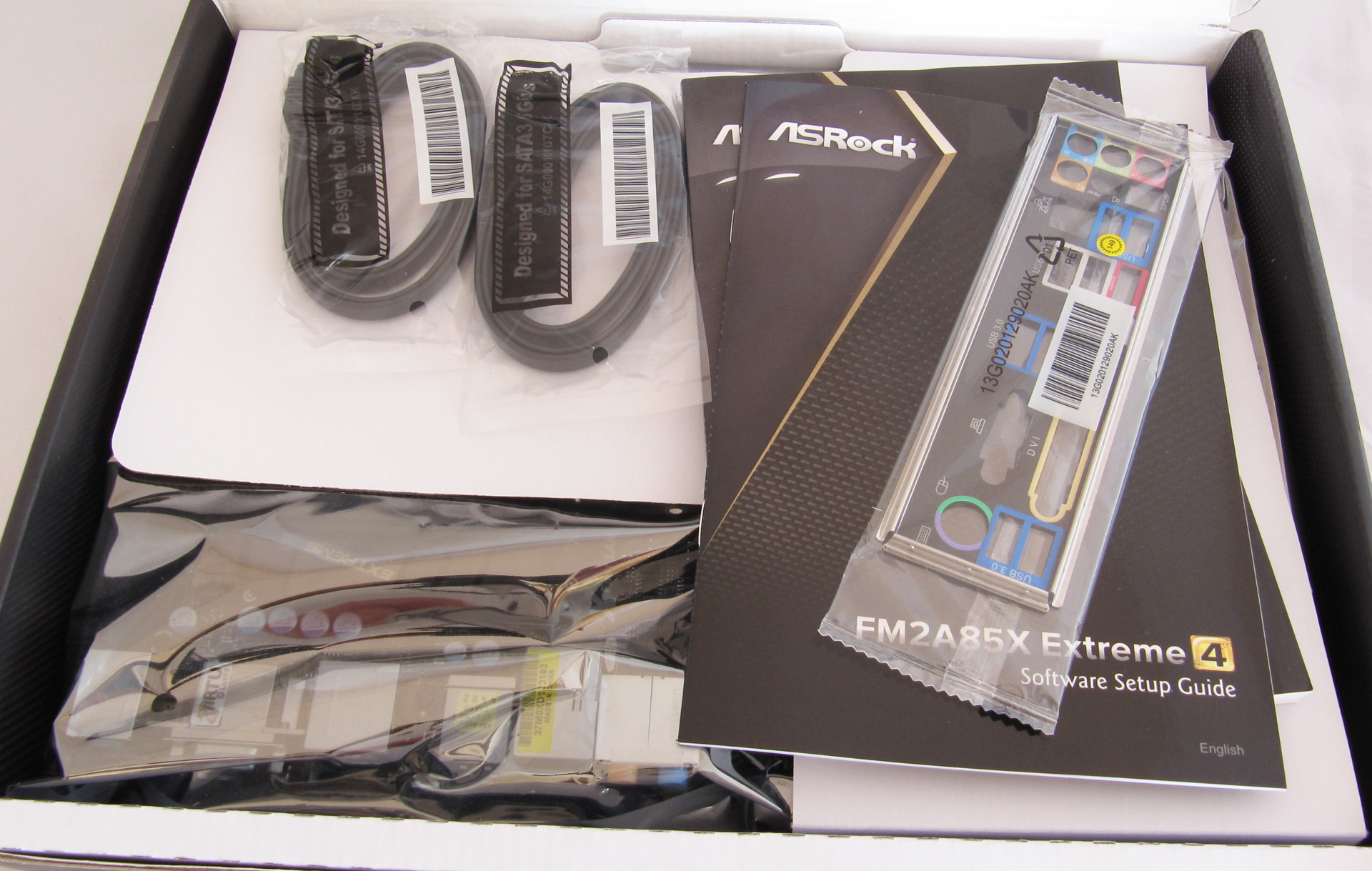

U bundleu dolaze SATA kabeli, zaštita za stražnji I/O panel, uputstva za upotrebu i medij s upravljačkim programima i aplikacijama. U ovom cjenovnom rangu stvarno je iluzorno očekivati nešto više opreme.

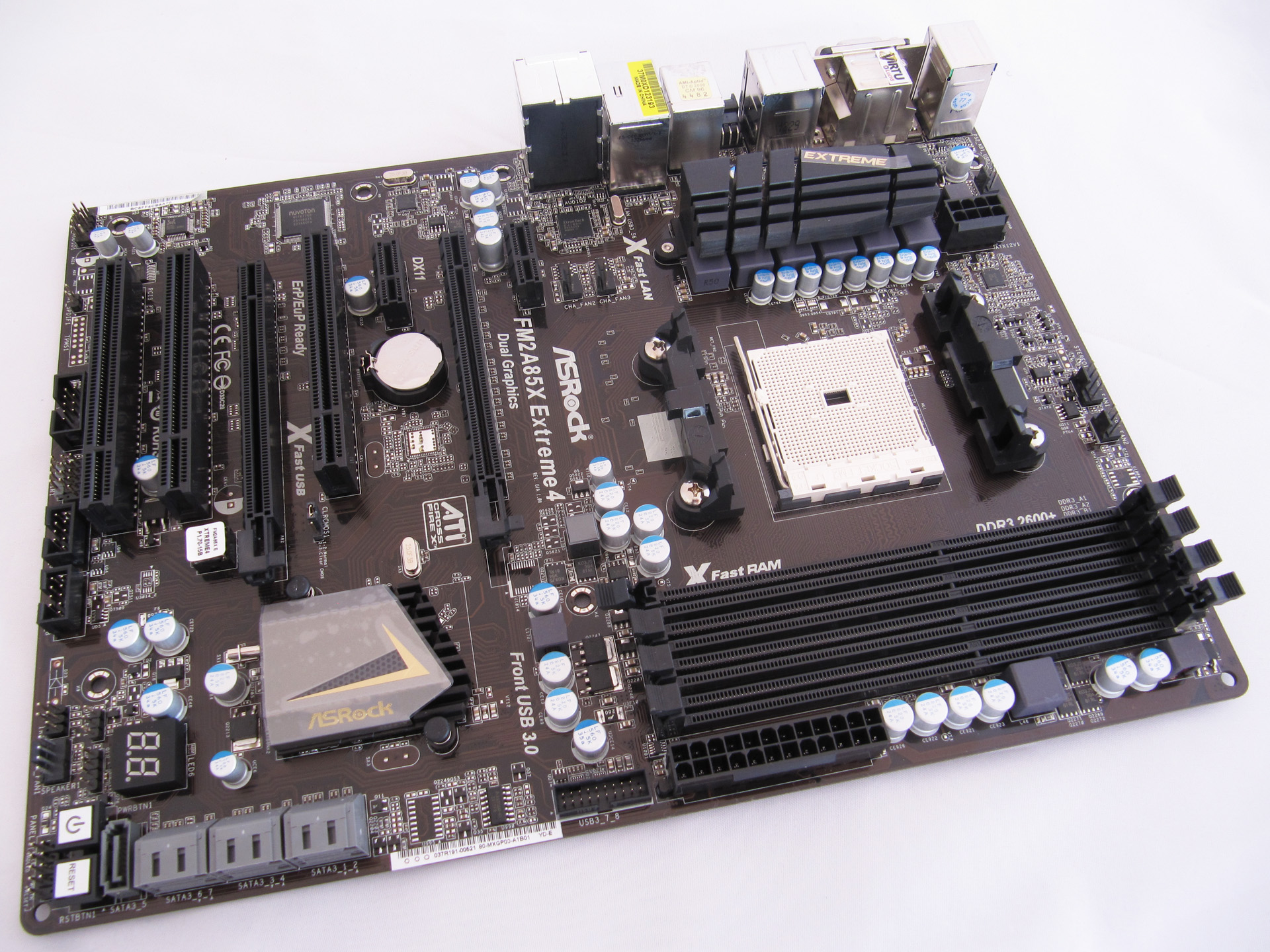

Ploča je jednostavnog dizajna, malo monotonog sivo-crnog izgleda, no layout je vrlo dobar i sve je na svom mjestu. S obzirom na namjenu, ploča ima jednostavniju no sasvim adekvatnu napojnu jedinicu (i za overclocking) koja ne traži masivno hlađenje pa je dovoljan jedan aluminijski blok. Još jedan se nalazi na FCH-u i to je sve. Na ploči se nalazi i ukupno šest konektora za ventilatore pa korisnici mogu složiti i pošteno provjetravanje u kućištu.

Specifikacije ASRock FM2A85X Extreme 4 Podržani procesori - Support for Socket FM2 100W processors - 4 + 2 Power Phase Design - Supports AMD's Cool 'n' Quiet Technology - UMI-Link GEN2 Čipset - AMD A85X (Hudson-D4) Memorija - Dual Channel DDR3 memory technology - 4 x DDR3 DIMM slots - Supports DDR3 2600+(OC)/2400(OC)/2133(OC)/1866/1600/1333/1066 non-ECC, un-buffered memory - Max. capacity of system memory: 64GB* - Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2 - Supports AMD Memory Profile (AMP) Utori za proširenja - 2 x PCI Express 2.0 x16 slots (PCIE2 @ x16 mode; PCIE4 @ x4 mode) - 2 x PCI Express 2.0 x1 slots - 3 x PCI slots - Supports AMD Quad CrossFireX™, CrossFireX™ and Dual Graphics Grafika - Integrated AMD Radeon HD 7000 series graphics in A-series APU - DirectX 11, Pixel Shader 5.0 - Max. shared memory 2GB - Multi VGA Output options: D-Sub, DVI-D and HDMI - Supports HDMI Technology with max. resolution up to 1920x1200 @ 60Hz - Supports Dual-link DVI with max. resolution up to 2560x1600 @ 75Hz - Supports D-Sub with max. resolution up to 1920x1600 @ 60Hz - Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI (Compliant HDMI monitor is required) - Supports Blu-ray Stereoscopic 3D with HDMI - Supports AMD Steady Video™ 2.0: New video post processing capability for automatic jitter reduction on home/online video - Supports HDCP function with DVI and HDMI ports - Supports Full HD 1080p Blu-ray (BD) / HD-DVD playback with DVI and HDMI ports LAN - PCIE x1 Gigabit LAN 10/100/1000 Mb/s - Realtek RTL8111E - Supports Wake-On-LAN - Supports LAN Cable Detection - Supports Energy Efficient Ethernet 802.3az - Supports PXE Audio - 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec) - Premium Blu-ray audio support Storage - 7 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5 and RAID 10), NCQ, AHCI and Hot Plug functions USB - 2 x Rear USB 3.0 ports by AMD A85X (Hudson-D4), support USB 1.1/2.0/3.0 up to 5Gb/s - 4 x Rear USB 3.0 ports by Etron EJ188, support USB 1.1/2.0/3.0 up to 5Gb/s - 1 x Front USB 3.0 header (supports 2 USB 3.0 ports) by AMD A85X (Hudson-D4), supports USB 1.1/2.0/3.0 up to 5Gb/s BIOS - 64Mb AMI UEFI Legal BIOS with GUI support - Supports "Plug and Play" - ACPI 1.1 Compliance Wake Up Events - Supports jumperfree - SMBIOS 2.3.1 Support - DRAM, APU PCIE VDDP, CPU and CPU NB/GFX Voltage Multi-adjustment Format - ATX Form Factor - ASRock DuraCap (2.5 x longer life time) (100% Japan-made high-quality Conductive Polymer Capacitors) Interni I/O portovi - 7 x SATA3 6.0 Gb/s connectors - 1 x IR header - 1 x CIR header - 1 x COM port header - 1 x HDMI_SPDIF header - 1 x Power LED header - 2 x CPU Fan connectors (1 x 4-pin, 1 x 3-pin) - 3 x Chassis Fan connectors (1 x 4-pin, 2 x 3-pin) - 1 x Power Fan connector (3-pin) - 24 pin ATX power connector - 8 pin 12V power connector - Front panel audio connector - 3 x USB 2.0 headers (support 6 USB 2.0 ports) - 1 x USB 3.0 header (supports 2 USB 3.0 ports) - 1 x Dr. Debug with LED - 1 x Power Switch with LED - 1 x Reset Switch with LED Specijalne značajke - ASRock Extreme Tuning Utility (AXTU) - ASRock Instant Boot - ASRock Instant Flash - ASRock APP Charger - ASRock XFast USB - ASRock XFast LAN - ASRock XFast RAM - ASRock Crashless BIOS - ASRock OMG (Online Management Guard) - ASRock Internet Flash - ASRock UEFI System Browser - ASRock On/Off Play Technology - ASRock Dehumidifier Function - ASRock Easy RAID Installer - ASRock Interactive UEFI - ASRock Fast Boot - ASRock X-Boost - ASRock Restart to UEFI - Lucid Virtu Universal MVP - Hybrid Booster: - ASRock U-COP

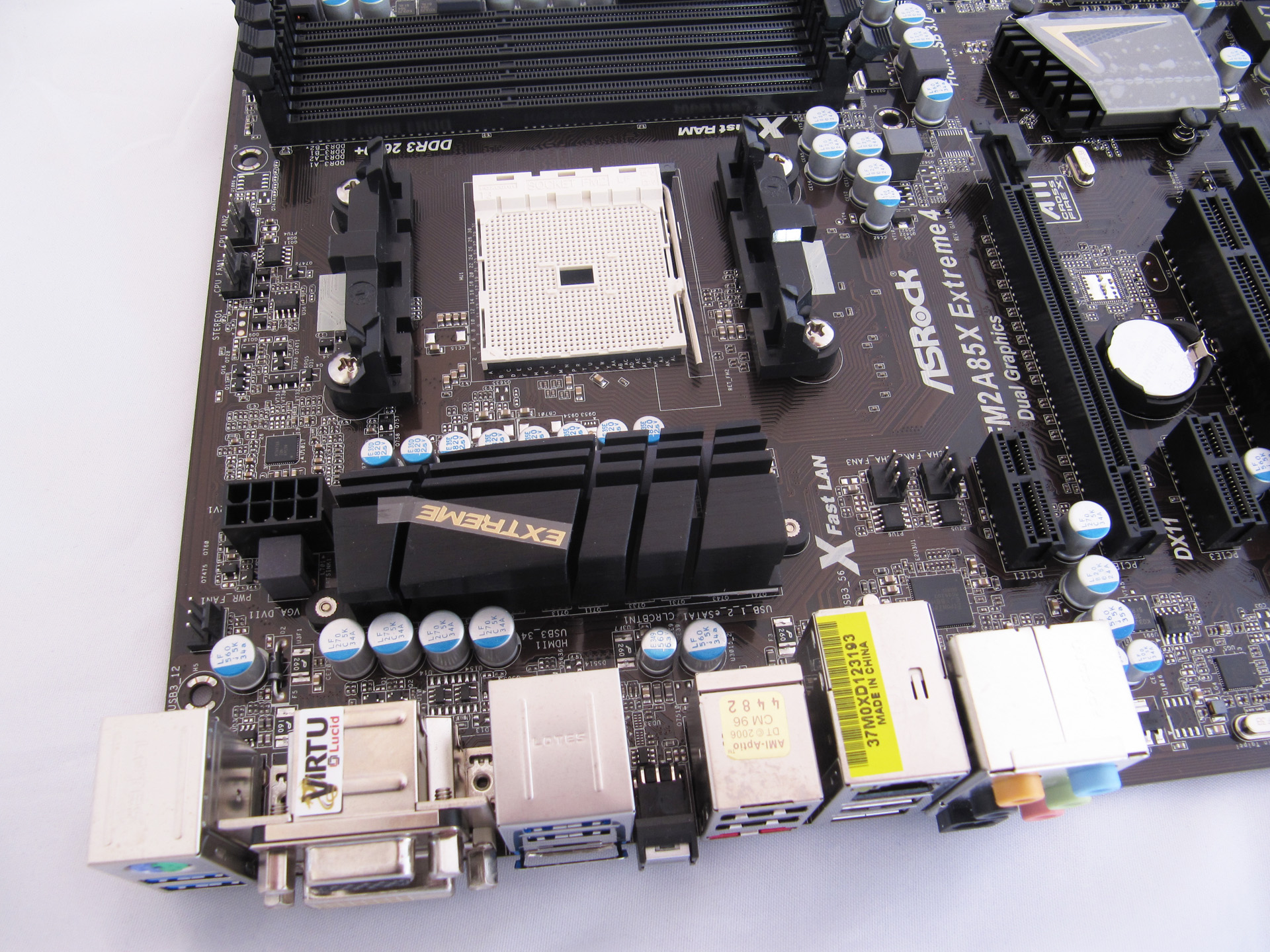

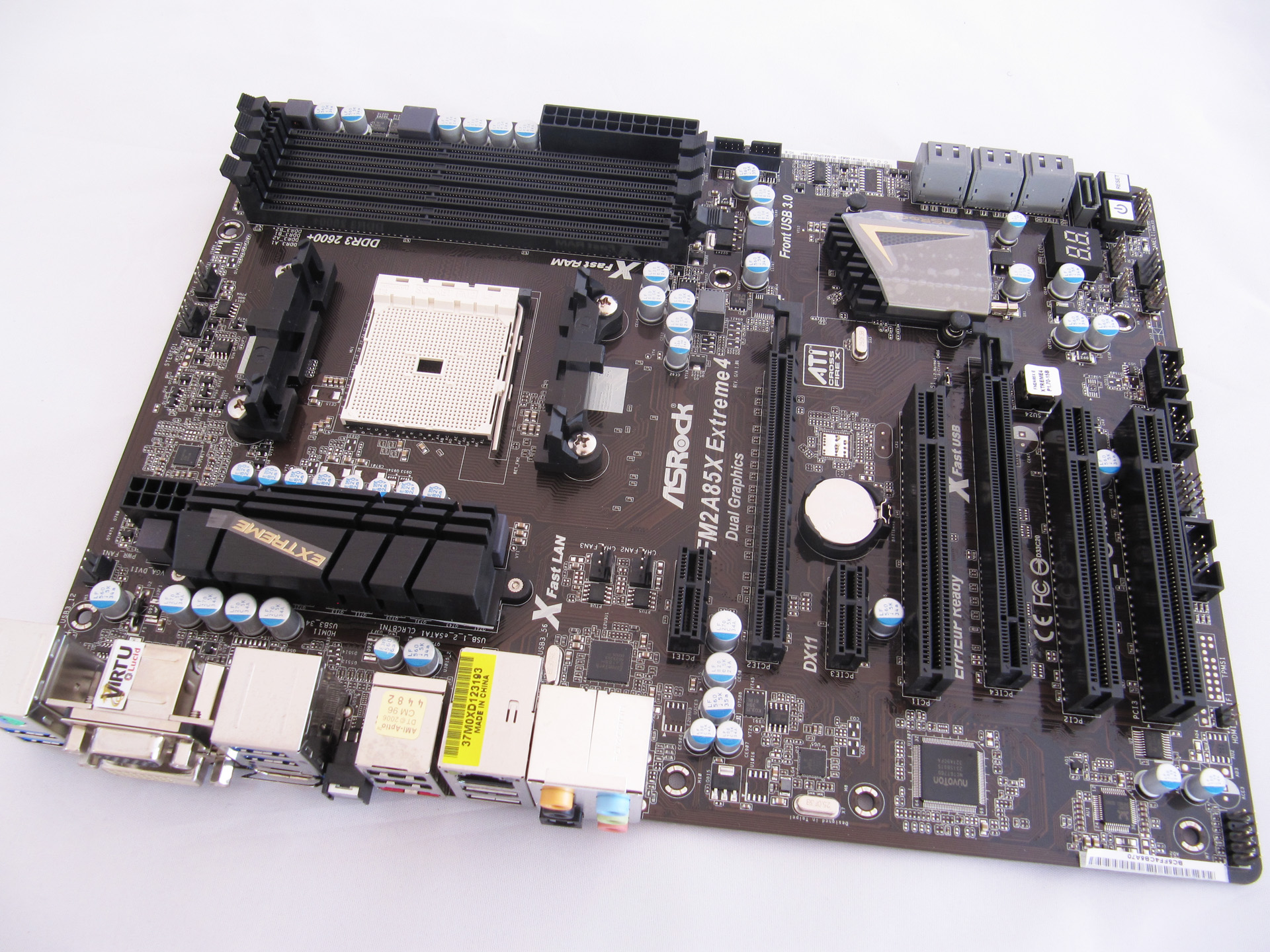

Napojna je jedinica (4 + 2 faze), kao što smo rekli smještena odmah iza stražnjeg I/O panela, a da ne bi radili preduge vodove po ploči tu je odmah i dodatni +12V napojni konektor. Hladnjak se u normalnom radu ne zagrijava previše sa 6800K APU-om, a temperature se dižu tek sa overclockiranjem kada je poželjno prisilno hlađenje. Oko socketa ima dovoljno mjesta za masivne hladnjake, a u produžetku su četiri DIMM slota, 24-pinski konektor i USB3.0 konektor. ASRockica je jednostavnog layouta bez previše tehnoloških novotarija kao što to primjerice ima Asus pa je razumljivo i zašto manje košta.

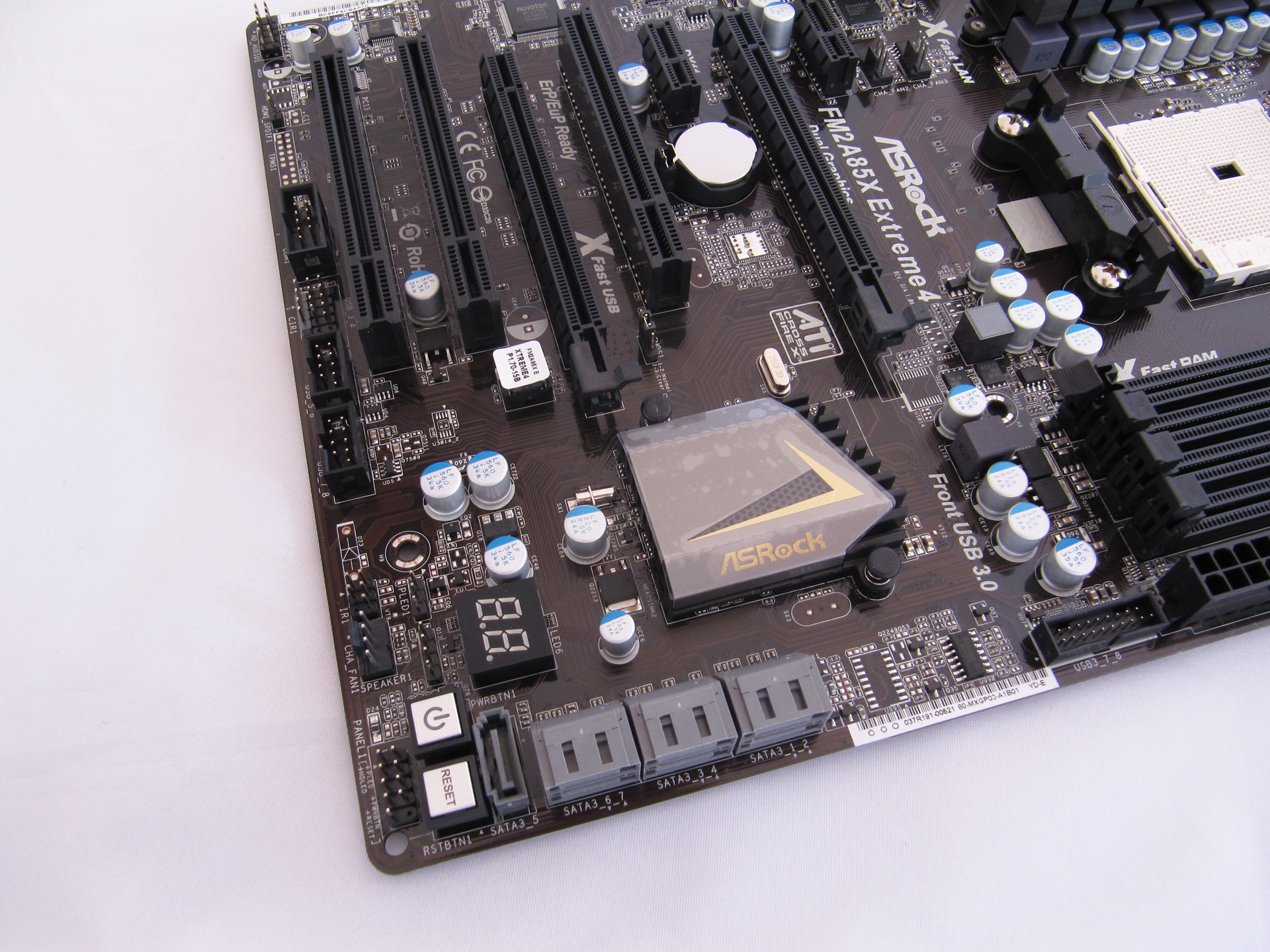

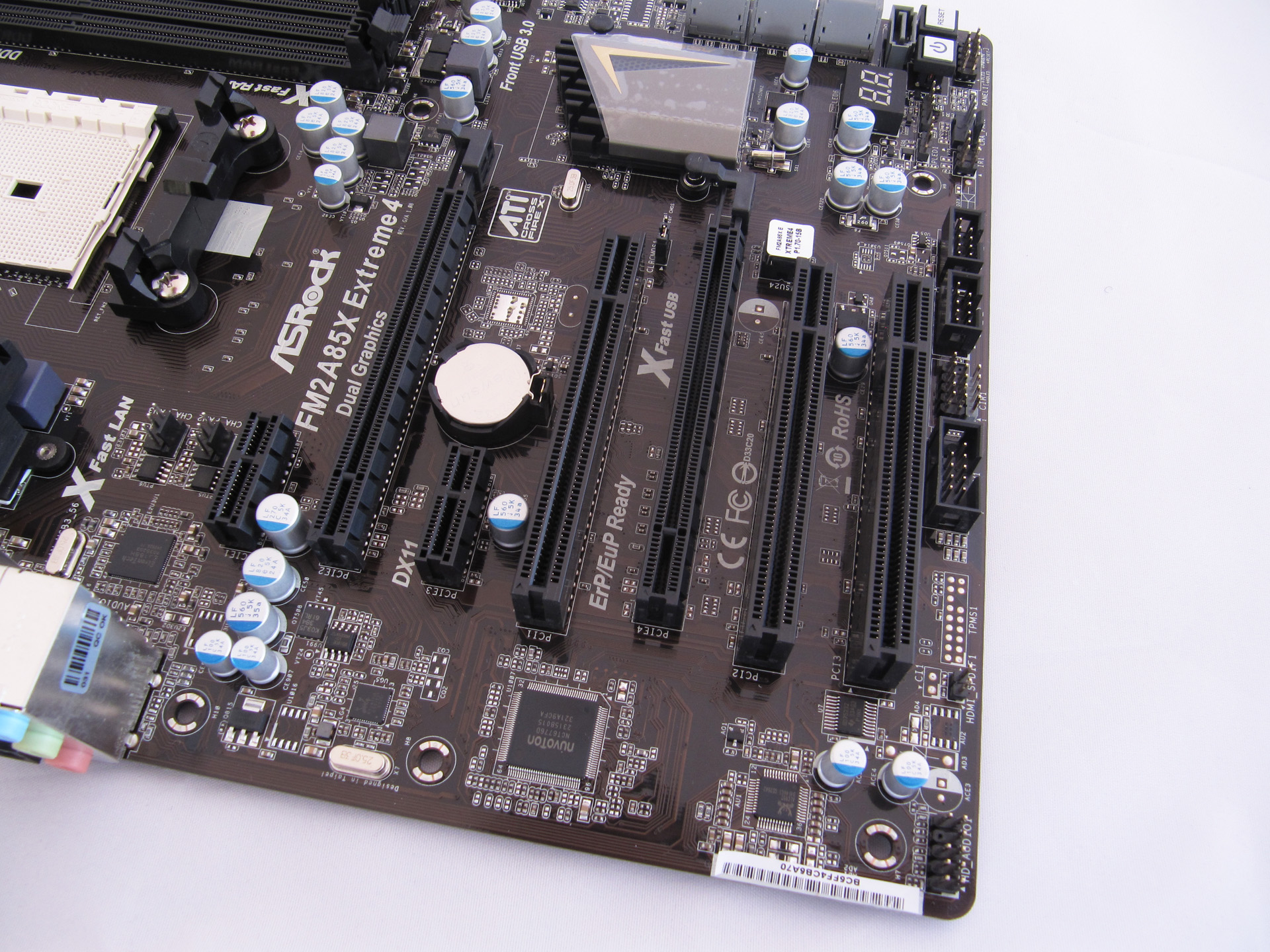

Na lijevoj južnoj strani su kontroleri i to od vrha prema dnu - Etron EJ188 za 4 USB3.0 porta, RTL8111E Gigabit LAN kontroler, Nuvotonov Super I/O kontroler i na dnu poznati ALC892 Audio CODEC. Dva su PCIe x16 utora od čega pravi radi na x16 a drugi na x4, a iznad svakoga su PCIe x1 utori. Uz to, ASRockica ima i tri legacy PCI utora za stariji hardver. Na dnu su uobičajeni konektori a u desnom kutu su korisne Power i Reset tipke, LED dijagnostika, šest horizontalnih i jedan vertikalni SATA 6Gbps konektor, BIOS čip te hladnjakom pokriveni FCH.

I/O stražnji panel:

• 1 x PS/2 Mouse/Keyboard Port
• 1 x D-Sub Port
• 1 x DVI-D Port
• 1 x HDMI Port
• 1 x Optical SPDIF Out Port
• 2 x Ready-to-Use USB 2.0 Ports
• 1 x eSATA3 Connector
• 6 x Ready-to-Use USB 3.0 Ports
• 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
• 1 x Clear CMOS Switch with LED
• HD Audio Jack: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone

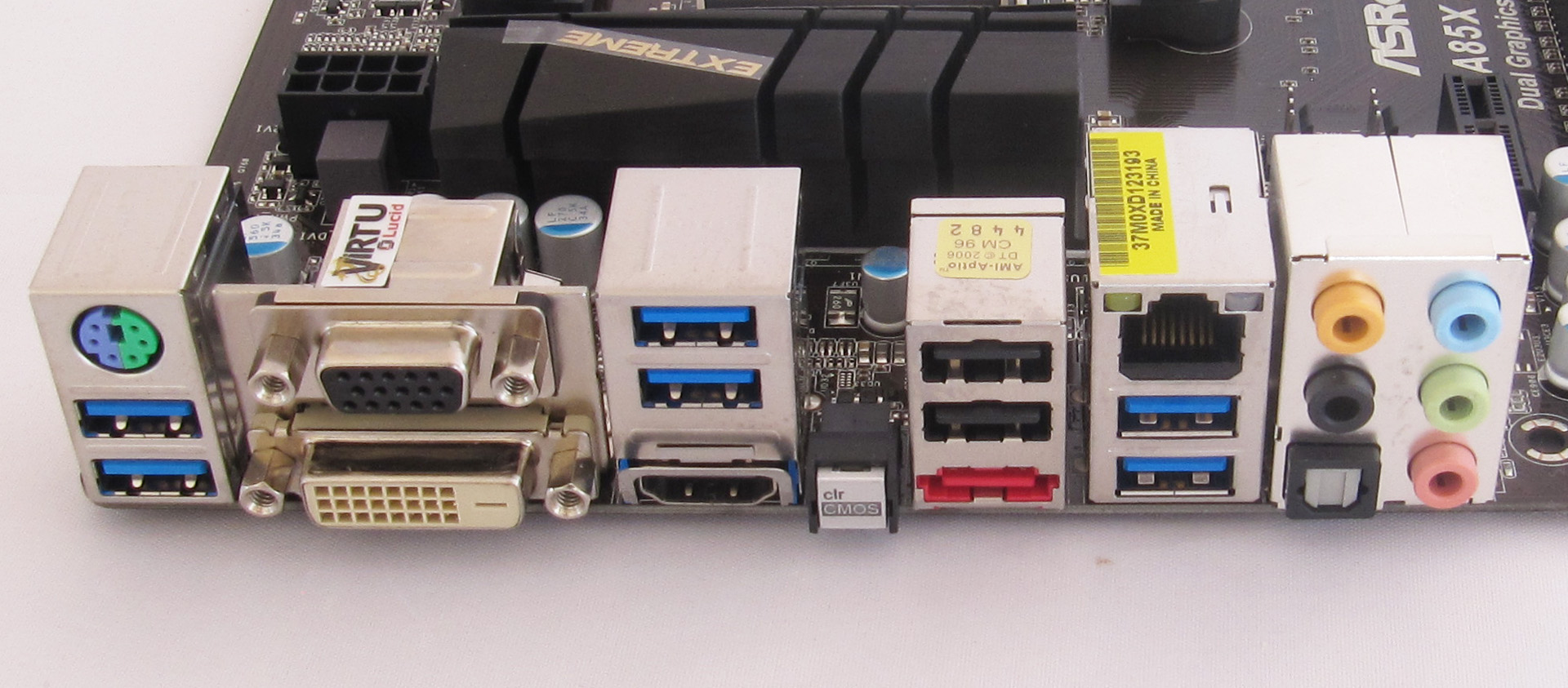

Na stražnjem se panelu nalazi čak šest USB3.0 porta, tri video izlaza, eSATA port ispod dva USB2.0 konektora, korisna clrCMOS tipka itd.

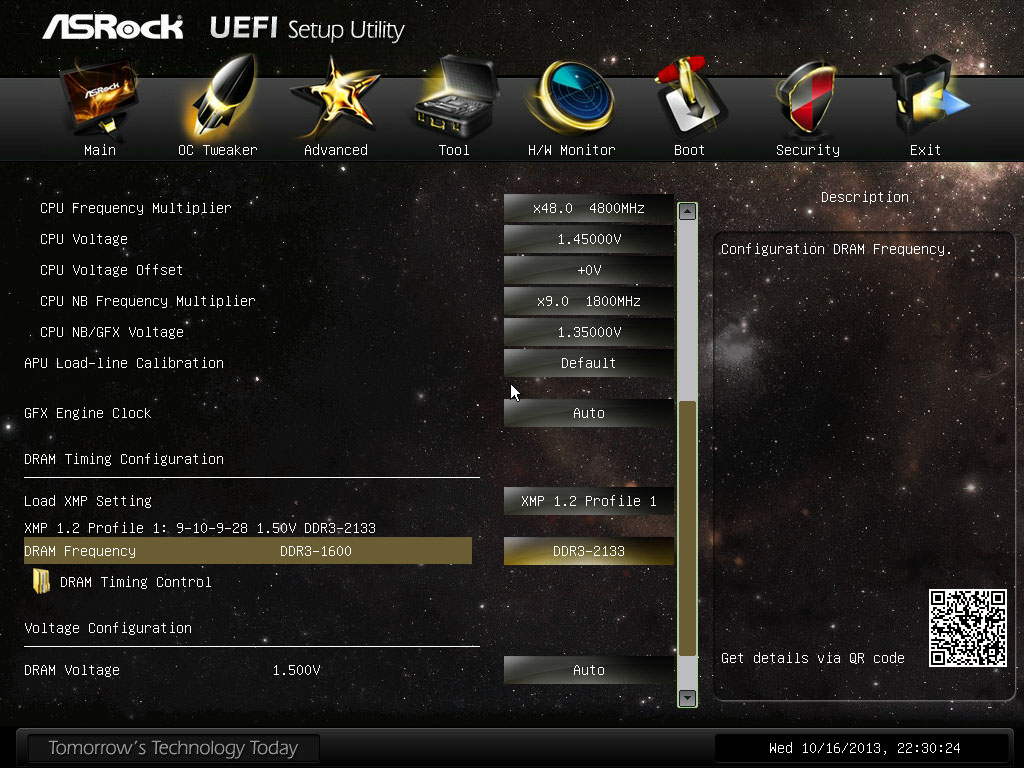

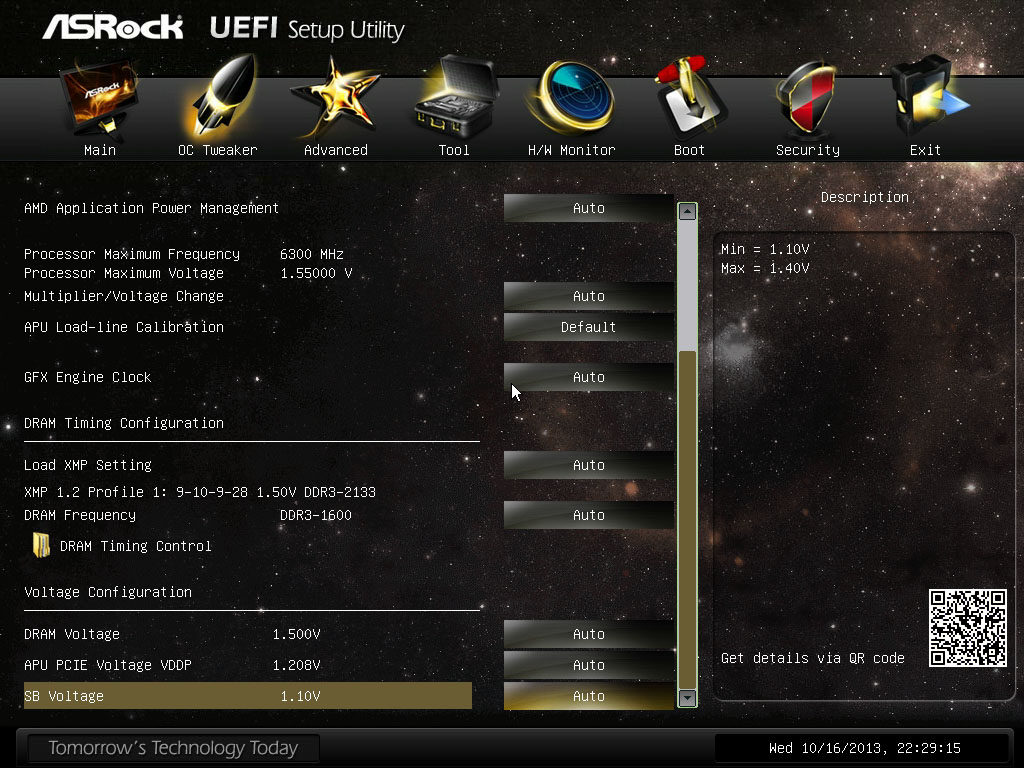

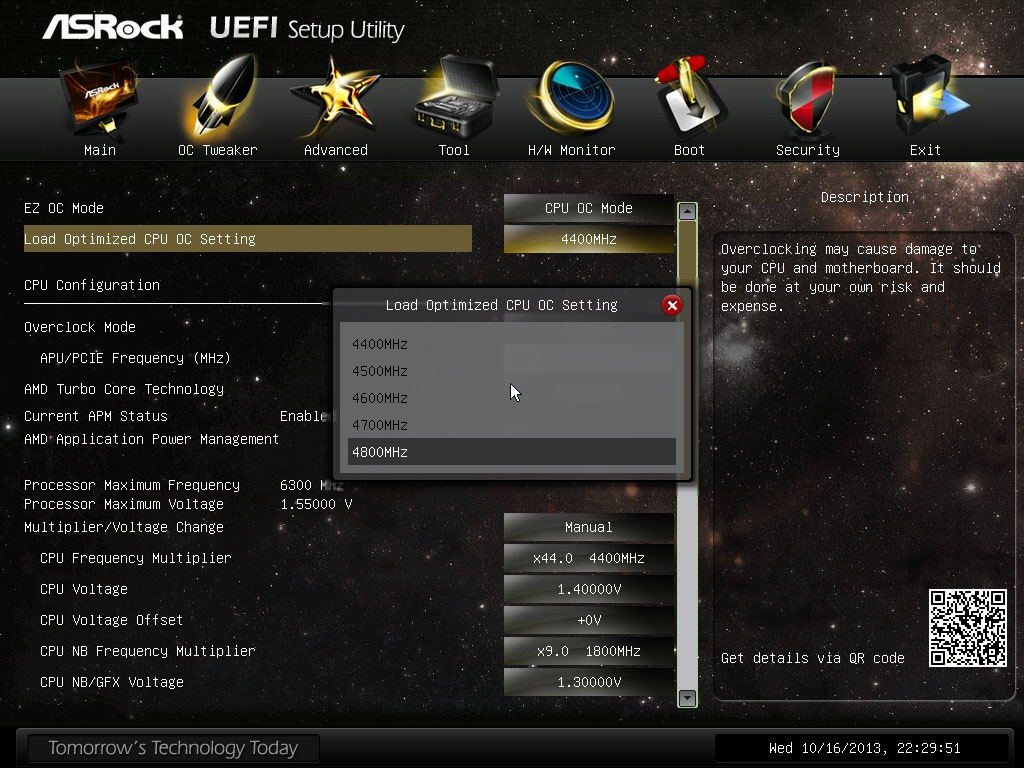

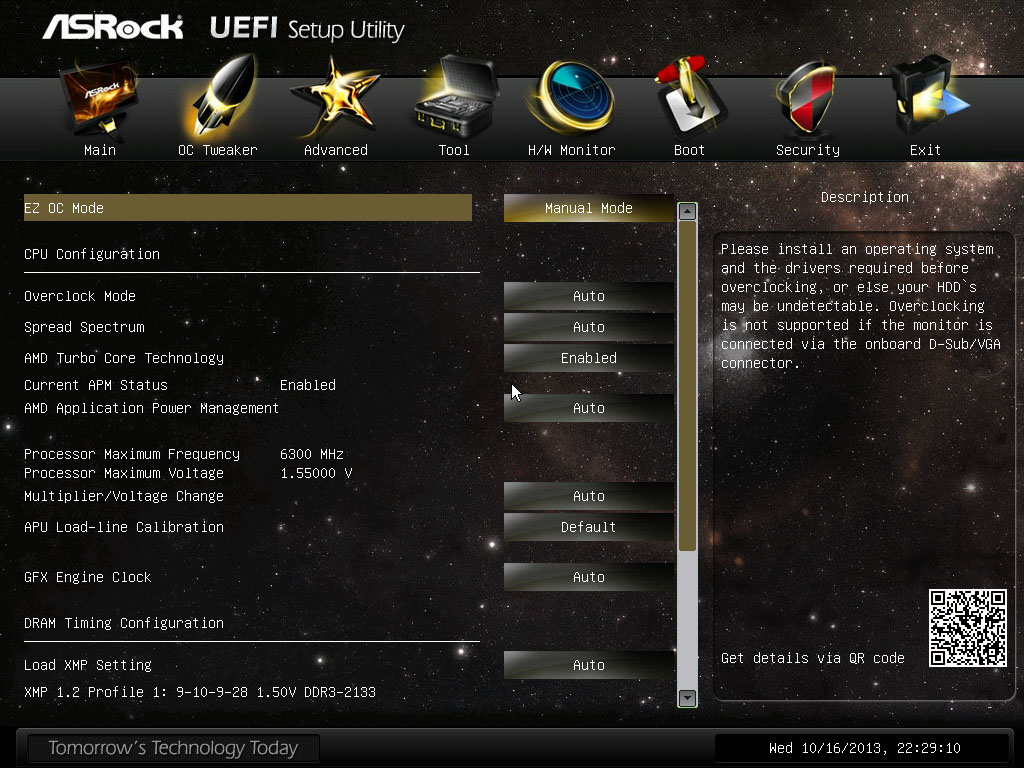

UEFI sučelje BIOS-a je lako za korištenje, no nikako nam se ne sviđaju ikone u obliku raketa, kofera, zvijezde, itd. - djeluje neozbiljno. Ipak, ploča je vrlo sposobna po pitanju overclockinga i 6800K smo bez problema natjerali na njegov maksimum od 4.9GHz. Od softvera, ASRock kupcima daje solidan broj različitih aplikacija đto uključuje XFast RAM koja je dizajnirana za 32-bitne sisteme koji imaju više od 4GB memorije, a koja dozvoljava da se višak iskoristi u svrhe RAMdisk-a. XFast LAN optimizira mrežni promet, a tu je i XFast USB. Overclocking unutar operativnog sistema vršimo s Extreme Tuning Utility-em. Ništa posebno ovoj ploči ne možemo zamjeriti, ali ju ni po ničemu specijalnom pohvaliti. Za traženi novac riječ je o solidnom proizvodu.

Test sistem

Test sistem :: Hardware Platforme Asus A88X-PRO; ASRcok FM2A85 Extreme 4 Procesor(i) AMD A10-6800K Memorija Corsair 2x 8GB, 2400MHz, CMY16GX3M2A2400C10R Grafička kartica HD 8670D Zvučna kartica On Board Hard disk(ovi) OCZ Vertex 3 240GB Napajanje Thermaltake Grand 1050W DVD-RW HP GSA-H60L



Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke AMD Catalyst 12.9 Beta DirectX verzija 11 7-Zip v. 9.2 3DMark 11 i 13 Heaven Benchmark v3.0



Način testiranja

Obje ploče smo testirali u trenutku izrade Gaming na APU-u članka, gdje nam je zadatak bio je odraditi 11 popularnih naslova i vidjeti kako se APU snalazi u njima. Isto tako, A10-6800K smo testirali još u Lipnju, pa su nam performanse dobro poznate. S obzirom da se performanse ploča ne razlikuju znatno jedna od druge, za ovaj test smo odradili nekoliko benchmarka overclockirane grafike pa ćemo vidjeti koliko se to isplati u odnosu na standardne taktove ali i HD7730 karticu, te par testova CPU komponente APU-a. Svi su testovi odrađeni sa brzinom memorije od 2400MHz memorije.



Overclocking

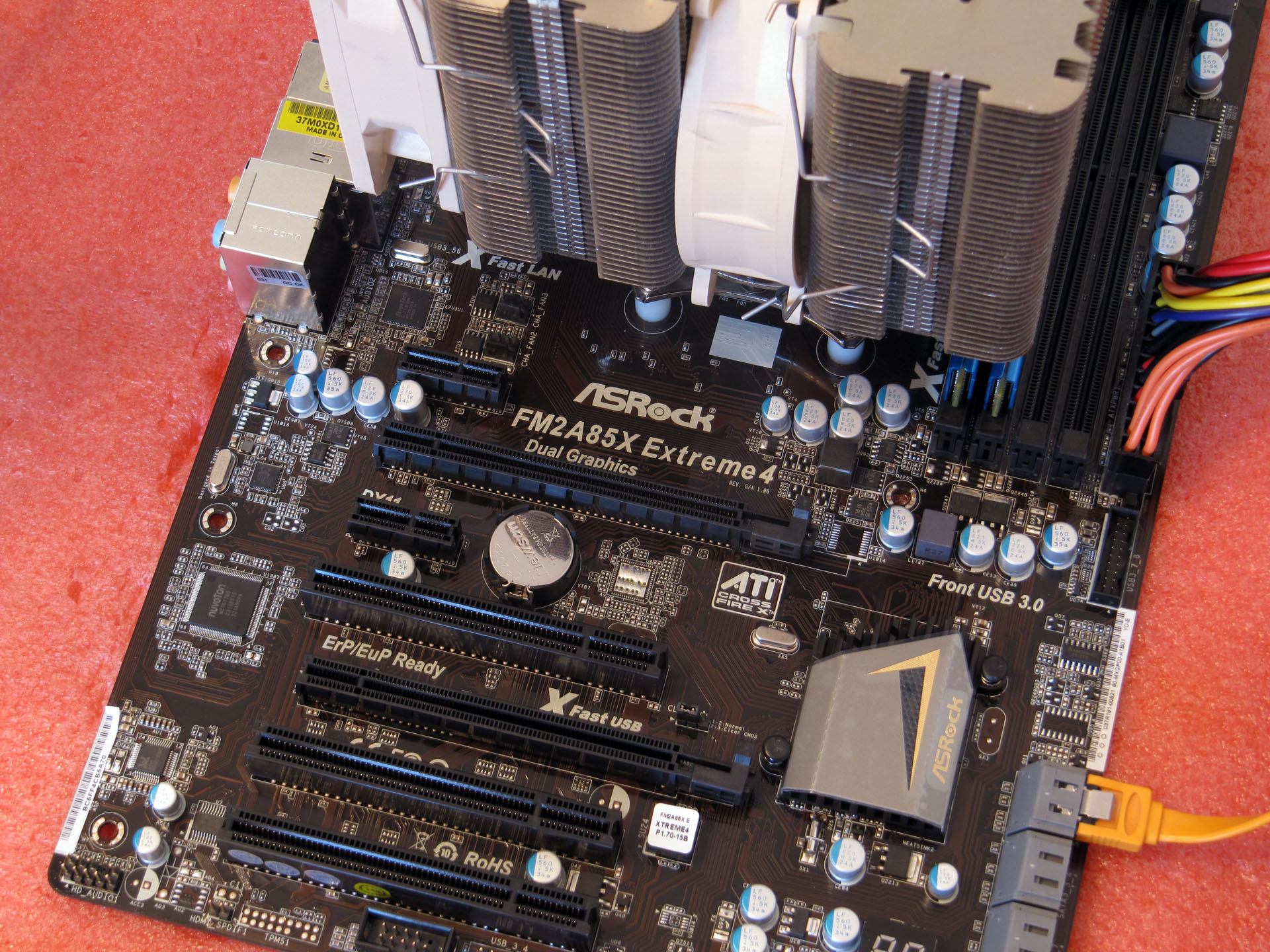

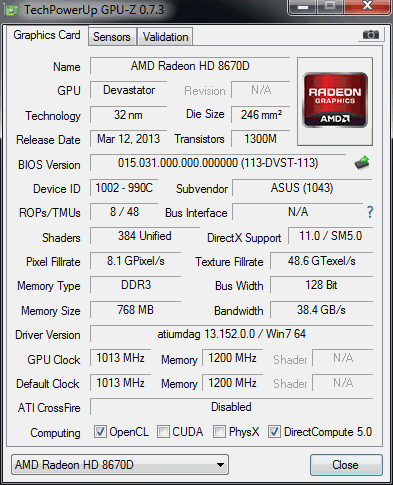

S obzirom da se performanse ploča baš i ne razlikuju, odlučili smo overclockirati GPU na ASRockici kako bi vidjeli koliko se dobici mogu ostvariti. I premda smo u originalnom testu A10-6800K APU-a grafiku uspjeli podići na 1086MHz, ovdje se najstabilnija pokazala na 1013MHz, dok smo Corsairovu memoriju držali na 2400MHz kako bi ostvarili maksimalne performanse. Sa strane oveclockinga procesora, obje ploče su ga bez problema potjerale na maksimalnih 4.9GHz

7-Zip
Score (MIPS)
ASUS A88X PRO 12012    ASRock FM2A85X Extreme 4 12002      0 61 00 122 00

Cinebench
CPU (pts)
ASUS A88X PRO 3,58    ASRock FM2A85X Extreme 4 3,57      0   1   2   3 4



Iz prva dva je testa sasvim jasno kako se ploče ne razlikuju puno po performansama, te kako noviji čipset ne donosi nikakvu prednost osim podrške za nove APU-e.

GPU Overclocking
3DMark11
Sapphire HD7730 2582    A10-6800K @ 1013MHz 1960    A10-6800K 1761      0 10 00 20 00 30 00
3DMark13
Sapphire HD7730 1602    A10-6800K @ 1013MHz 1209    A10-6800K 1094      0 5 00 10 00 15 00 20 00
Heaven Benchmark (1680x1050, High)
Sapphire HD7730 29,8    A10-6800K @ 1013MHz 25    A10-6800K 23,1      0 1 0 2 0 3 0



Ono zanimljivije su performanse overclockiranog GPU-a na 1013MHz pri čemu je prosječan porast oko 10%. To ipak nije dovoljno za približavanje diskretnoj HD7730 grafici.

Asus je za nadolazeće Kaveri APU-e za sada pripremio četiri matične ploče sa novom revizijom čipseta, a mi smo danas testirali najjači model. A88X-PRO je moderna i solidno opremljena ploča, koja uz podršku za nove procesore donosi i dovoljan broj USB3.0 te SATA III kanala, dva eSATA priključka, vrlo solidan zvučni podsistem i mogućnost korištenja dvije dodatne grafičke kartice u x8 modu rada PCIe utora. Uz to, kvaliteta izrade i komponenata je kao i uvijek na visokoj razini, a tu su i neke poznate Asusove tehnologije (TPU, MemOK!, DirectKey itd.). Napojna jedinica je robusna i zadovoljava priliko overclockinga, a rashladni je sistem na visini zadatka. U Hrvatskoj se ova ploča još ne prodaje, a nismo joj našli cijenu ni u Europi. U SAD-u košta oko 130 USD što je svakako primamljiv iznos za ono što nudi. I kada Kaveri jednom stigne na tržište, ova će ploča biti svakako odličan izbor. Što se ASRock ploče tiče riječ je o jednostavnoj i prihvatljivoj ploči koja svoj posao odrađuje korektno. Kapacitet za overclocking je tu, premda je tada i pojačano zagrijavanje jednostavnijeg rashladnog sistema. U Hrvatskoj ju se može nabaviti po cijeni od 550 - 600 kuna.
