ASUS je za lansiranje Ryzen procesora pripremio četiri ploče, jednu iz ROG serije, te tri iz PRIME serije. PRIME ploče uključuju X370-PRO, B350M-A i B350-PLUS, dok je ROG ova koju danas testiramo – Crosshair VI Hero. Namijenjena je entuzijastima i overclockerima, a baš kao i Z270 ploče donosi Water Cooling Zone tehnologiju s posebnim konektorima namijenjenim open loop sistemima vodenih hlađenja, a tu su i pomagala za LN2 overclockere. Ryzen 7 procesori zahtijevaju dobro hlađenje pa će svi oni koji ih žele overclockirati do maksimuma morati koristiti moćne zračne ili vodene hladnjake. Ova je ploča tipičan primjerak ROG obitelji, i dizajnom pakiranja to pokazuje, baš kao što dizajn same ploče nije puno drugačiji od primjerice Maximus IX Hero ploče.

asus_cVIh_3 asus_cVIh_4

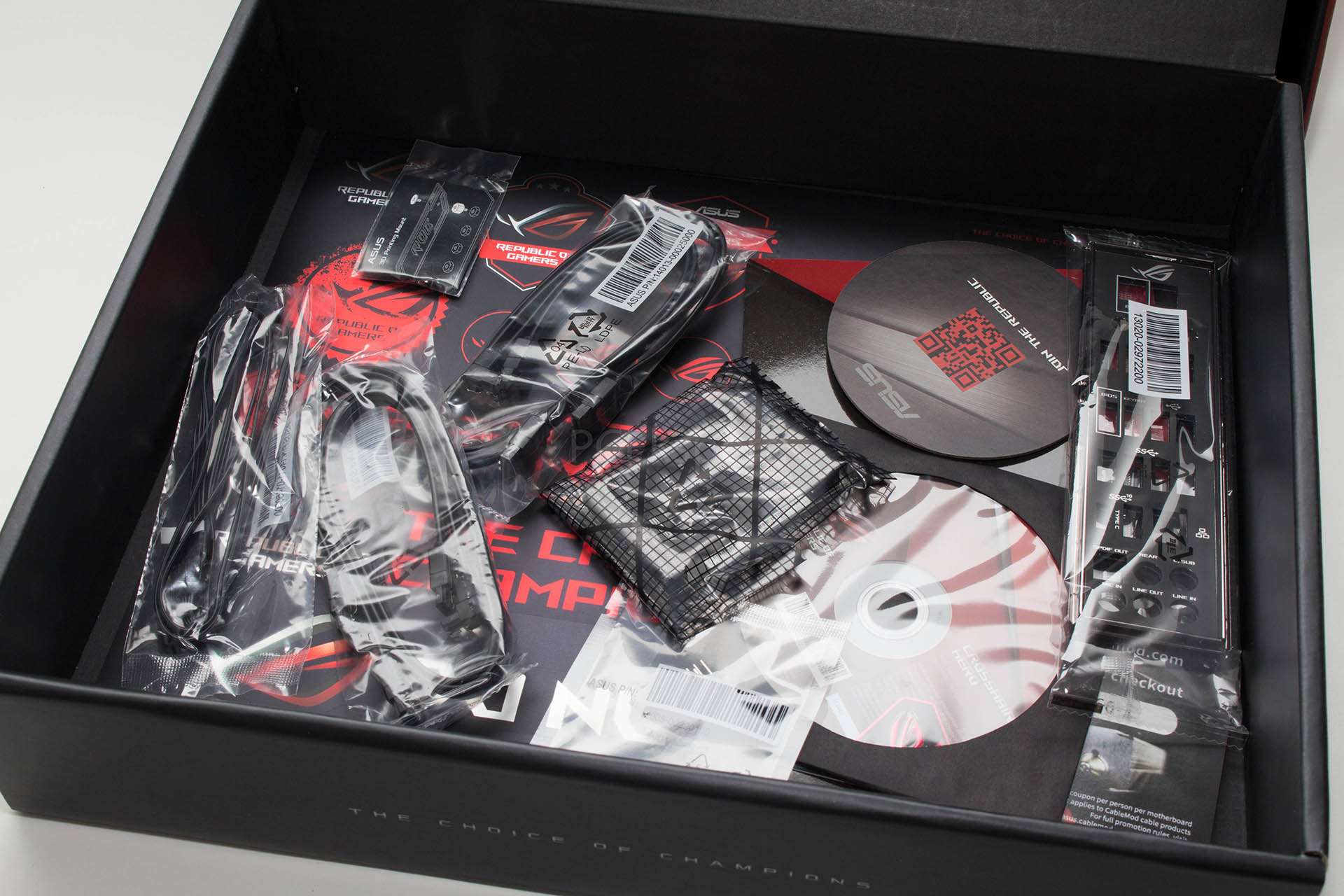

Bundle je zadovoljavajuće bogat i sastoji se od DVD-a s upravljačkim programima i aplikacijama, debelim korisničkim uputama, Q-zaštite za stražnji I/O, četiri SATA 6 Gbps kabela, paketića s M.2 vijkom, SLI HB mostića (2-Way), Q-konektora, 10-u-1 ROG naljepnica za kabele, jedne velike ROG naljepnice, produžnog kabela za RGB trake (80 cm), vijaka za 3D ispisane elemente i jednog ROG podmetača za čaše.

asus_cVIh_5 asus_cVIh_6

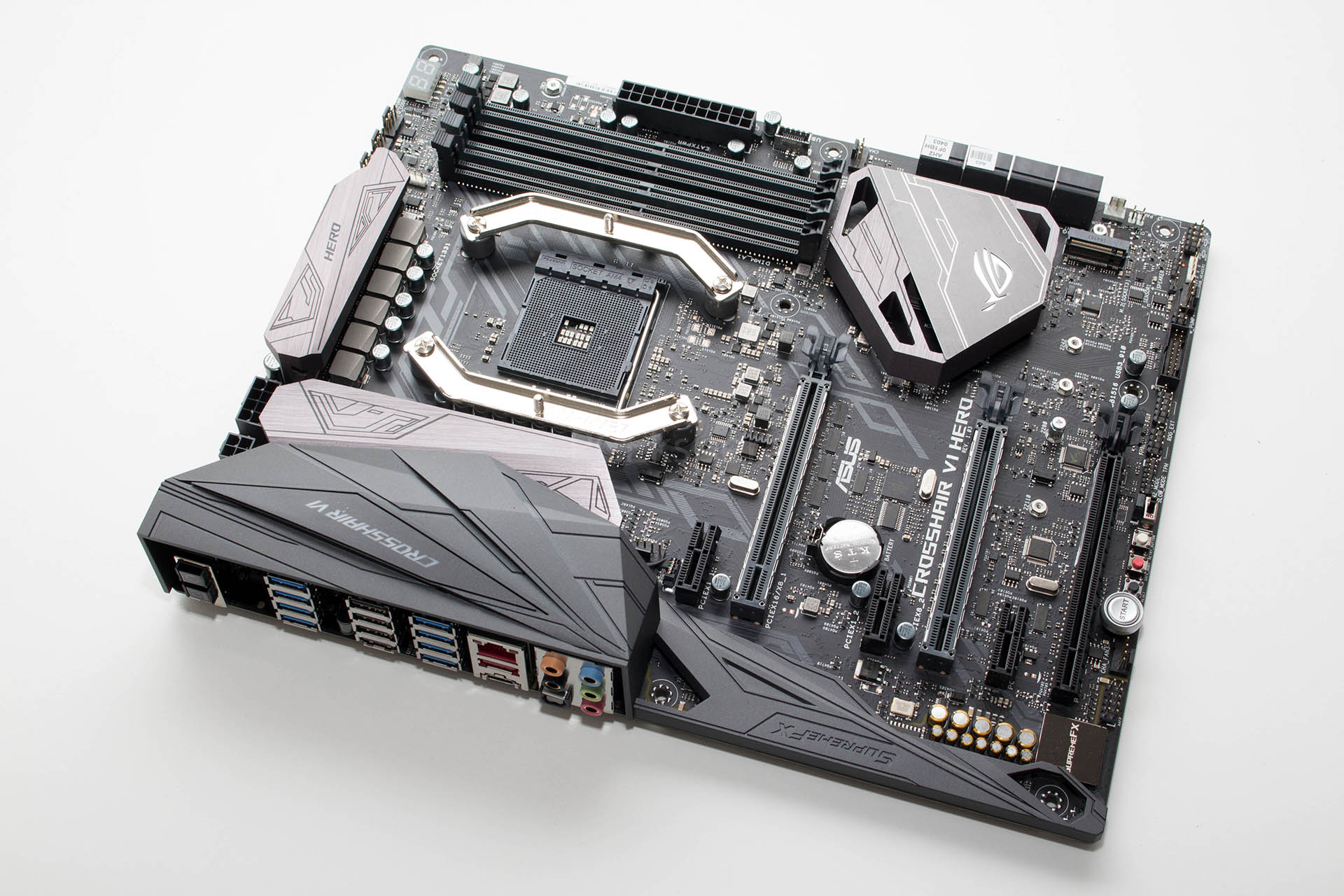

Ploča je standardnih ATX dimenzija i prati dizajn ovogodišnjih ROG ploča, tj. ono što smo vidjeli i kod Z270 modela. Standardna je plastična zaštita koja se proteže preko stražnjih I/O portova i preko audio jedinice, a u sebi ima integrirano LED osvjetljenje. PCB je mat crni, sa sivom grafikom, a hladnjaci na VRM jedinici i X370 čipsetu su tamno ljubičasti. Oni na VRM jedinici su odvojeni i rade dobar posao sve dok ne krenemo s overclockingom, tada se MOSFET-i jako zagriju i potrebno je osigurati zračnu struju preko hladnjaka. Onaj na X370 čipsetu se i pri normalnom radu dosta grije (55nm litografija), i također bi preporučili aktivno hlađenje – no nije to ništa što dobro kućište s višestrukim ventilatorima na usisu ne može riješiti. Layout ploče je dobar, sve je posloženo logički i ništa ničemu neće smetati. Ploča osim po izgledu i kvalitetom prati ROG Z270 modele što je odlična vijest za kupce.

Specifikacije ASUS Crosshair VI Hero
Podržani
procesori 		AMD AM4 Socket for AMD Ryzen/7th Generation A-series/Athlon Processors
Supports AM4 Socket 14 nm CPU
Supports CPU up to 8 cores
Čipset AMD X370
Memorija AMD Ryzen Processors
4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory
AMD 7th Generation A-series/Athlon Processors
4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Utori
za proširenja		 AMD Ryzen Processors
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
AMD 7th Generation A-series/Athlon Processors
1 x PCIe 3.0/2.0 x16 (x8 mode)
AMD X370 chipset
1 x PCIe 2.0 x16 (max at x4 mode)
3 x PCIe 2.0 x1
Multi-VGA
podrška		 Supports NVIDIA 2-Way SLI Technology
Supports AMD CrossFireX Technology
LAN
 Intel I211-AT, 1 x Gigabit LAN Controller(s)
Anti-surge LANGuard
ROG GameFirst IV
Audio ROG SupremeFX 8-Channel High Definition Audio CODEC S1220
– Impedance sense for front and rear headphone outputs
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
– High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
– SupremeFX Shielding Technology
– ESS ES9023P
– Supports up to 32-Bit/192kHz playback
Audio Feature :
– Gold-plated jacks
– Optical S/PDIF out port(s) at back panel
– Sonic Radar III
– Sonic Studio III
Storage
AMD Ryzen Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode)
AMD 7th Generation A-series/Athlon Processors :
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode)
AMD X370 chipset :
8 x SATA 6Gb/s port(s),
Support Raid 0, 1, 10
USB
AMD Ryzen/7th Generation A-series/Athlon Processors :
4 x USB 3.0 port(s) (4 at back panel, blue)
AMD X370 chipset :
1 x USB 3.1 front panel connector port(s)
AMD X370 chipset :
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
AMD X370 chipset :
6 x USB 2.0 port(s) (4 at back panel, black, 2 at mid-board)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, black+red, Type-A + Type-C)
BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.1, Multi-language BIOS,
ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log,
F12 PrintScreen and ASUS DRAM SPD (Serial Presence Detect) memory information
Format ATX Form Factor
30.5 cm x 24.4 cm
Interni I/O portovi 2 x RGB Header(s)
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s)
1 x CPU OPT Fan connector(s)
3 x Chassis Fan connector(s)
1 x W_PUMP+ connector
1 x AIO_PUMP connector
1 x 8-pin EATX 12 V Power connector
1 x 4-pin EATX 12 V_1 Power connector(s)
1 x 24-pin EATX Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x Slow Mode switch(es)
1 x Thermal sensor connector(s)
1 x Reset button(s)
1 x LN2 Mode jumper(s)
1 x ROG extension (ROG_EXT) header(s)
1 x Safe Boot button
1 x ReTry button
1 x System panel connector
2 x 3D Mount screw port(s)
1 x W_IN header
1 x W_OUT header
1 x W_FLOW header
1 x Start button
1 x USB 3.1 front panel connector
Jedinstvene značajke
Clear CMOS button
ROG RAMCache II
ROG CPU-Z
ROG CloneDrive
Slow Mode
Overwolf
ReTry Button
Safe Boot Button
Start Button
Reset Button
LN2 Mode
GameFirst IV
ROG Aura
– Aura Lighting Control
– Aura RGB Strip Headers
Extreme Engine Digi+ :
– MicroFine Alloy Chokes
– NexFET™ Power Block MOSFET
– 10K Black Metallic Capacitors
Mem TweakIt
KeyBot II
– One-click Overclocking
– DirectKey
– ClrCMOS
– Power On
UEFI BIOS features :
– O.C. Profile
– Tweakers’ Paradise
– ROG SSD Secure Erase
– Graphic Card Information Preview
ROG RAMDisk
Extreme Tweaker
Loadline Calibration
BIOS Flashback
ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 :
– 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App
TPU
– Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors
Gamer’s Guardian:
– SafeSlot
ASUS Exclusive Features :
– AI Suite 3
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
ASUS Q-Design :
– ASUS Q-Shield
– ASUS Q-Code
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-DIMM
– ASUS Q-Connector

 asus_cVIh_7

Kvalitetna je i dvanaest fazna VRM jedinica s DIGI+ kontrolerom, MicroFine Alloy prigušnicama, NexFET MOSFET-ima i 10K Black Metallic kondenzatorima. ASUS i na ovoj ploči donosi 5-way optimizaciju (TPU, EPU, DIGI+ VRM, Fan Expert 4 i Turbo App), pa priča zaokružena. AM4 socket ima 1331 pin, što je preko 40% više nego kod AM3+, a podržava Summit Ridge, Bristol Ridge i Raven Ridge procesore. Dakle ne samo one na Zen arhitekturi nego i nadolazeće na staroj Excavator arhitekturi. Prostora oko socketa je dovoljno, a kao i kod Intel ploča i kod ove bi moglo biti problema s velikim “vanjskim” ventilatorima kao na Noctui D15.

Zanimljivost Hero modela je i 12V napajanje za procesor koje se sastoji od jednog 8-pinskog i jednog 4-pinskog konektora – baš kao na X99 pločama. Iako su Ryzen 7 procesori 95 W TDP-a, maksimalno koliko im socket može dati je 128 W ili do 136 W kod overclockinga. Posebnost ove ploče je i što podržava AM3 hladnjake uz AM4, jer ima dva seta rupa za u PCB-u za montažu nosača hladnjaka – pohvalno.
