ASUS Crosshair VII Hero recenzija

Nakon testa Ryzen procesora i dvije X470 ploče, na red dolazi i treća. Ovaj put je riječ o najjačoj Asusovoj iz Republic of Gamers obitelji. Crosshair VII Hero nastavlja tamo gdje je prošlogodišnja VI Hero stala, donosi kvalitetnu izvedbu s poboljšanjima prilagođenim novim Ryzen procesorima. Svakako najveća novost je uvođenje drugog M.2 socketa s hladnjakom. Pakiranje je doživjelo minimalne izmjene, i dalje je to nedvosmisleno ROG proizvod, čim ga ugledate na polici. Na stražnjoj se strani nalaze informacije o svim bitnim tehnologijama koje ploča podržava.

Isti je i princip otvaranja kutije, poklopac je integriran i odmah nas dočeka ploča pod plastičnim pokrovom i ROG dobrodošlica. A ta se ROG dobrodošlica nastavlja i ispod matične ploče, gdje nalazimo vrlo bogat bundle:

• User's manual
• 4 x SATA 6Gb/s cables
• 2 x M.2 Screw Package
• 1 x Supporting DVD
• 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
• 1 x SLI HB BRIDGE (2-WAY-M)
• 1 x ROG big sticker
• 1 x Q-Connector
• 1 x Extension Cable for RGB strips (80 cm)
• 1 x Extension cable for Addressable LED
• 1 x ROG coaster

Ploča izgledom dosta podsjeća na prošlogodišnju Crosshair VI Hero, s kojom dijeli dosta zajedničkih elemenata, uz naravno pokoju promjenu. Plastika koja pokriva stražnje I/O portove i audio jedinicu je ista no sada ima dodatak integrirane maske prednjeg panela. Hladnjaci na VRM-u i PCH-u su vrlo sličnih proporcija i oblika, s malo drugačijom grafikom na vrhu. Raspored glavnih komponenata je također isti, no na novijoj je ploči dodan još jedan M.2 socket, iznad prvog PCIe x16 utora i na njemu se nalazi aluminijski hladnjak. S tog je mjesta izbačen jedan PCIe x1 utor, a sve je ostalo prema jugu ploče isto. Na samom dnu ploče vidimo kako fali Start tipka, koja je sada prebačena gore iznad ATX konektora. Dizajn ploče je i dalje odlično pogođen, nema šarenih elemenata, a tko voli šarenilo ionako ima AURA RGB LED osvjetljenje koje je ostalo isto.

Ploča je standardnih ATX dimenzija, PCB je gotovo cijelom površinom popunjen, što je i razumljivo zbog količine opreme i elemenata. Layout je generalno dobar, sviđa nam se smještaj gornjeg M.2 socketa, a i sve je ostalo dobro posloženo. Glavni su konektori uz rubove ploče i nema nekih nelogičnosti. VRM jedinica kombinira MicroFine Alloy prigušnice, NexFET Power Block MOSFET-e i 10K Black Metallic solid kondenzatore - baš kao i kod prethodnice. Dva su aluminijska hladnjaka na MOSFET-ima i na ovoj ploči povezana toplovodnom cijevi i solidno obavljaju svoj posao. Zagrijavanje je nešto veće kada se krene s overclockingom, i tada je poželjno osigurati strujanje zraka preko njih. Čipset hladnjak također postane vrlo topal, jer je čip ispod njega i dalje napravljen u staroj 55-nanometarskoj litografiji i dosta se grije.

Specifikacije ASUS Crosshair VI Hero Podržani procesori AMD AM4 Socket AMD Ryzen 2nd Generation/Ryzen with Radeon Vega Graphics/Ryzen 1st Generation/7th Generation A-series/Athlon X4 Processors Čipset AMD X470 Memorija AMD Ryzen 2nd Generation Processors 4 x DIMM, Max. 64GB, DDR4 3600(O.C.)/3466(O.C.)/3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory * AMD Ryzen with Radeon Vega Graphics/ Ryzen 1st Generation Processors 4 x DIMM, Max. 64GB, DDR4 3400(O.C.)/3200(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory AMD 7th Generation A-Series/Athlon X4 Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Un-buffered Memory Dual Channel Memory Architecture Utori za proširenja AMD Ryzen 2nd Generation/ Ryzen 1st Generation Processors 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD Ryzen with Radeon Vega Graphics /7th Generation A-Series/Athlon X4 Processors 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X470 chipset 1 x PCIe 2.0 x16 (max at x4 mode) 2 x PCIe 2.0 x1 Multi-VGA podrška AMD Ryzen 2nd Generation/Ryzen 1st Generation Processors Supports NVIDIA 2-Way SLI Technology Supports AMD 3-Way CrossFireX Technology AMD Ryzen with Radeon Vega Graphics/AMD 7th Generation A-Series/Athlon X4 Processors Supports AMD CrossFireX Technology LAN, WLAN i BT Intel® I211-AT, 1 x Gigabit LAN Controller(s) Anti-surge LANGuard ROG GameFirst IVWi-Fi 802.11 a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Supports MU-MIMOBluetooth V4.2 Audio ROG SupremeFX 8-Channel High Definition Audio CODEC S1220 - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input - SupremeFX Shielding Technology - ESS ES9023P - Supports up to 32-Bit/192kHz playback Audio Feature : - Gold-plated jacks - Optical S/PDIF out port(s) at back panel - Sonic Radar III - Sonic Studio III Storage AMD Ryzen 2nd Generation/ Ryzen 1st Generation Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) 1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) AMD 7th Generation A-Series/Athlon X4 Processors : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA mode) AMD X470 chipset : 6 x SATA 6Gb/s port(s), Support Raid 0, 1, 10 USB AMD Ryzen 2nd Generation/ Ryzen with Radeon Vega Graphics/ Ryzen 1st Generation/7th Generation A-Series/Athlon X4 Processors : 4 x USB 3.1 Gen 1 port(s) (4 at back panel, blue) AMD X470 chipset : 1 x USB 3.1 Gen 2 front panel connector port(s) AMD X470 chipset : 6 x USB 3.1 Gen 1 port(s) (4 at back panel, blue) AMD X470 chipset : 5 x USB 2.0 port(s) (2 at back panel, , 3 at mid-board) ASMedia USB 3.1 Gen 2 controller : 2 x USB 3.1 port(s) (2 at back panel, black+red, Type-A + USB Type-C) BIOS 256 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen and ASUS DRAM SPD (Serial Presence Detect) memory information, Secure Erase, User Profile, F4 AURA ON/OFF, F9 Search Format ATX Form Factor 30.5 cm x 24.4 cm Interni I/O portovi 2 x Aura Addressable Strip Header(s) 2 x RGB Header(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) 1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) 1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (PCIE 3.0 x 4 mode) 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 3 x Chassis Fan connector(s) 1 x AIO_PUMP connector 1 x H_AMP fan connector 1 x W_PUMP+ connector 1 x 8-pin EATX 12 V Power connector 1 x 4-pin EATX 12 V_1 Power connector(s) 1 x 24-pin EATX Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x 5-pin EXT_FAN(Extension Fan) connector 1 x Slow Mode switch(es) 1 x Thermal sensor connector(s) 1 x Reset button(s) 1 x LN2 Mode switch(es) 1 x ROG extension (ROG_EXT) header(s) 1 x Safe Boot button 1 x ReTry button 1 x Slow Mode jumper(s) 1 x System panel connector 1 x W_IN header 1 x W_OUT header 1 x W_FLOW header 1 x Start button 1 x USB 3.1 Gen 2 front panel connector 1 x Speaker connector 1 x USB 3.1 Gen 1 connector(s) support(s) additional 2 USB 3.1 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s) Jedinstvene značajke Clear CMOS button ROG RAMCache II ROG CPU-Z MemOK! Button Slow Mode Overwolf ReTry Button Safe Boot Button Start Button Reset Button LN2 Mode GameFirst IV Extreme Engine Digi+ : - MicroFine Alloy Chokes - NexFET™ Power Block MOSFET - 10K Black Metallic Capacitors Mem TweakIt UEFI BIOS features : - Tweakers' Paradise - ROG SSD Secure Erase - Graphic Card Information Preview ROG RAMDisk Extreme Tweaker USB BIOS Flashback ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 : - 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Expert 4, and Turbo App Gamer's Guardian: - SafeSlot AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Addressable Strip Header(s) ASUS Exclusive Features : - AI Suite 3 - Ai Charger ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 ASUS Q-Design : - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector

Napojna jedinica je kao i kod starije ploče dvanaest fazna, a ista je i 5-way optimizacija koja uključuje TPU, EPU, DIGI+ VRM, Fan Expert 4 i Turbo App. Ploča osim novih Pinnacle Ridge procesora, podržava i starije Summit Ridge, Bristol Ridge i Raven Ridge procesore. Dodatno napajanje za procesore se sastoji od jednog 4-pinskog i jednog 8-pinskog EPS konektora, kao i ranije. Oko socketa ima jednako prostora i jednaki su problemi za hladnjake koji imaju velike vanjske ventilatore kao npr. Noctua D15. Ono što nam fali i što ćemo pisati kao minus je dva seta rupa za montažu s VI Hero-ice, ova nova ima nažalost samo jedan set i to naravno samo za AM4.

Novi Ryzen 2 procesori podržavaju bržu memoriju, tj. veće overclock taktove pa tako specifikacija govori o maksimumu od 3.600 MHz, a kao i do sada tu su četiri utora za dual chanell konfiguracije do 64 GB. Desno od memorijskih slotova se nalazi 24-pinski ATX konektor ispred kojega su mjerne točke SB, 1.0_PLL, VDDP, DRAM, NB_SOC, VCORE i GND napona. Ispod njega je interni USB 3.1 konektor, Start tipka, dva konektora za LED trake, LED dijagnostika (Q-Code), a u okolici su i čak četiri 4-pinska konektora za ventilatore, pumpe i slično. Ukupno se na ploči nalazi osam 4-pinskih konektora, što je sasvim dovoljno za sve potrebe. Za pomoć kontroli brzine vrtnje ventilatora, tu su i četiri temperaturna senzora na ploči - jedan u socketu, jedan u VRM zoni, jedan kod čipseta i jedan na dnu ploče.

Donji lijevi dio ploče je kao i uvijek rezerviran za audio jedinicu koja nije doživjela promjene u odnosu na prošlogodišnji model ove ploče. I dalje nosi marketinški naziv SupremeFX, s Realtekovim S1220 CODEC-om u glavnoj ulozi koji omogućuje 120 dB SNR kod reprodukcije i 113 dB SNR kod snimanja zvuka. Tu je ESS-ovo ES9023P pojačalo za slušalice i japanski audio kondenzatori za čišću struju, a Standardni su i Sonic Radar II te Sonic Studio III softver. LAN kontroler je intel I211-AT, a potpomognut je s GameFirst IV softverom. Dva PCIe x16 utora imaju metalnu zaštitu, ako kad ih oba popunimo radit će u x8 modu, s podrškom za 2-way SLI i CFX. Dva se PCIe 2.0 x1 nalaze ispod svakog od većih slotova, a na dnu je jedan PCIe x16 utor no x4 propusnosti.

Na samom dnu ploče se nalazi uobičajeni set konektora i prekidača, a jedino je Start tipka premještena. Osim uobičajenih konektora tu nalazimo Safe_Boot i Retry tipke, pored koje je LN2 mod prekidač, LPC_Debug konektor, ROG_EXT konektor, interni USB 3.0 konektor, još dva headera za RGB LED trake konektor prednjeg panela i četiri konektora za ventilatore (jedan je za vodene pumpe i jedan je High Amp konektor). Tu se nalazi i drugi M.2 socket koji podržava uređaje dužine do 110 milimetara i u SATA te PCIe 3.0 x4 modovima rada. Gornji M.2 socket podržava uređaje dužine do 80 milimetara i radi isključivo u PCIe 3.0 x4 modu rada.

Stražnji je I/O panel vrlo bogat i sastoji se od:

• 1 x PS/2 keyboard/mouse combo port
• 1 x LAN (RJ45) port
• 2 x USB 2.0 (one port can be switched to USB BIOS Flashback)
• 1 x Optical S/PDIF out
• 1 x Clear CMOS button
• 1 x USB BIOS Flashback Button
• 1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.1)
• 5 x Gold-plated audio jacks
• 8 x USB 3.1 Gen 1 (blue)
• 1 x USB 3.1 Gen 2 (red) Type-A
• 1 x USB 3.1 (black) USB Type-C

Osim svih USB, LAN i audio konektora u stražnji je panel integrirana i WiFi kartica. Kartica podržava 802.11ac standard MU-MIMO (2x2) i Bluetooth 4.1. Radi vrlo dobro, i za dva zida hvata signal s routera (ASUS Blue Cave) za normalan i brz rad. Na drugoj slici vidimo i šest vertikalno postavljenih SATA 6 Gbps konektora s podrškom ta RAID polja diskova.

UEFI sučelje nije doživjelo znatnije promjene, i dalje je tu pregršt opcija za tweakanje i overclocking, a naponi su dovoljno izdašni i za ekstremne oblike hlađenja. Tome u prilog ide i podatak kako je na ovoj ploči postignut trenutno najbolji rezultat za Ryzen 7 2700X - okruglih 6 GHz. Sučelje je jednostavno, pregledno i ono bitno - brzo. Zanimljivo je kako je Asus koristio 256 megabitni BIOS čip, a mi smo koristili posljednju reviziju firmwarea - 0509. S njom, kao i s dvije ranije smo imali probleme kod učitavanja D.O.C.P postavaka iz rade memorije. Ploča nije htjela POST-ati s tri različite verzije memorijskih kitova, uključujući i Sniper X koji je radio normalno na Gigabyte i MSI X470 pločama. Zaključak je da firmware još uvijek nije dovoljno ispeglan i da će se ovo riješiti nekom sljedećom revizijom. Do tada, postavke memorije moramo ručno podešavati.

Sa softverske strane imamo jednu novost. Asus GRID je softver koji se automatski ponudi za instalaciju kod prvog boota u operativni sistem (što baš i nije pohvalno). Još je u beta fazi, a nudi pregled događaja koje Asus organizira, i ono bitnije nudi instalaciju upravljačkih programa i aplikacija za ploču. Ostali softver je klasika - AI Suite 3, Ai Charger, AURA, RamCache II itd.

Test sistem

Test sistem :: Hardware Matična ploča ASUS Crosshair VII Hero; BIOS: 0509 Procesor AMD Ryzen 7 2700X Memorija G.Skill Trident Z F4-3600C16Q-32GTZR;G.Skill Trident Z F4-3200C15D-16GTZKYG.Skill Sniper X F4-3400C16D-16GSXW Grafička kartica MSI Radeon RX470 4GB Gaming X Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Toshiba Trion 150 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 10 3DMark TimeSpy, FireStrike Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Ploču smo testirali uz pomoć Ryzena 7 2700X koji nam je poslužio i kod testa Gigabyte X470 Aorus Gaming 7 WiFi ploče i kod testa MSI X470 Gaming M7 AC ploče. Usporedni rezultati će biti pokazani u nekoliko tablica. Glavna razlika u testovima je što smo kod ove ploče ručno postavili napon i brzinu memorije (1.35 V i 3.400 MHz), dok je latencije ploča podesila sama. Kod druge dvije ploče je memorija radila po specifikaciji, tj. učitavanjem D.O.C.P. profila. Overclocking

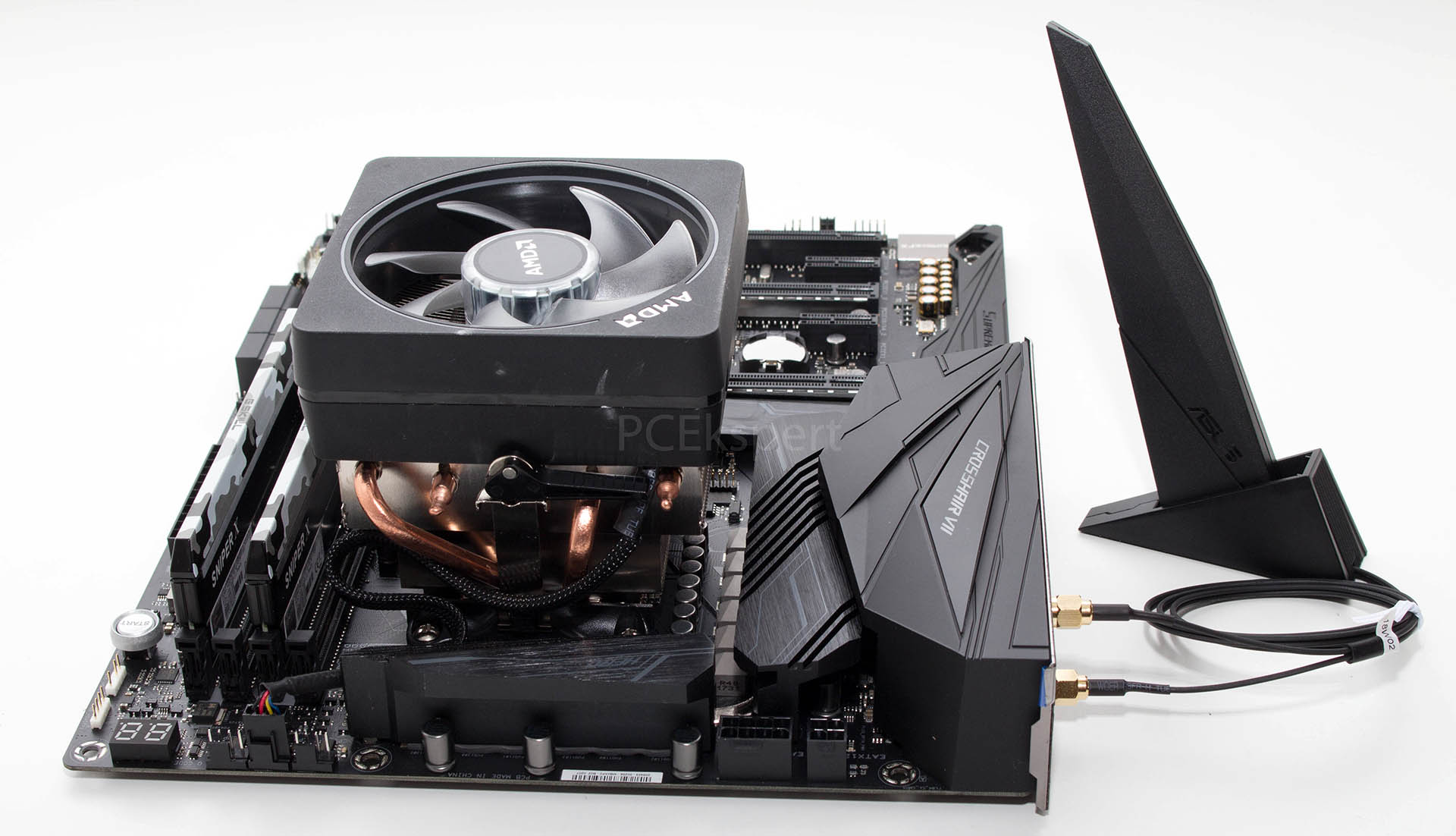

Overclockirali smo iz UEFI sučelja i opet se na zračom hlađenju pokazalo kako je procesor stabilan na 4.25 GHz pri 1.38 V. Postavke koje smo koristili možete vidjeti na prethodnoj stranici u screenshotima sučelja, a spomenut ćemo samo kako je i pri Extreme postavkama kontroler faza ploča undervoltala, što se i vidi iz gornje slike. Rezultati pri overclockingu se mogu vidjeti u recenziji procesora pa ih nećemo ponavljati. Uskoro ćemo odraditi i overclocking uz pomoć vodenog hlađenja i moćnijeg zračnog pa ćemo vidjeti je li ovo i stvarni stabilni maksimum procesora.

UL (ex. Futuremark) testovi [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero" values="6163,6162,6159" colors="blue,blue,red" height="300" min="0"] PCMark kao što znamo mjeri općenite performanse sistema. Razlike među pločama su stvarno minimalne da bi vidjeli ikakvu razliku u svakodnevnom korištenju. [ichart headers="ID, Score" title="3DMark Time Spy" htitle="MIPS" labels="Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero" values="4139,4137,4135" colors="blue,blue,yellow" height="300"] [ichart headers="ID, Score" title="3DMark Fire Strike" htitle="MIPS" labels="MSI X470 Gaming M7 AC,Gigabyte X470 Aorus Gaming 7 WiFi,Asus Crosshair VII Hero" values="11298,11282,11118" colors="blue,blue,orange" height="300"] 3DMark mjeri performanse grafike i tu ponovno vidimo kako su kod TimeSpy testa razlike manje. Kod Fire Strikea je iz nekog razloga rezultat manji za 180 bodova na Asus ploči. CPU testovi [ichart headers="ID,Score" title="7-ZIP" htitle="Score (MIPS)"  labels="Asus Crosshair VII Hero,Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC" values="48655,48030,47666" colors="red,blue,blue" height="300" min="0"] [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC,Asus Crosshair VII Hero" values="1828,1815,1805" colors="blue,blue,orange" height="300" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="Gigabyte X470 Aorus Gaming 7 WiFi,Asus Crosshair VII Hero,MSI X470 Gaming M7 AC" values="11,10.8,10.8" colors="blue,purple,blue" height="300" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus Crosshair VII Hero,Gigabyte X470 Aorus Gaming 7 WiFi,MSI X470 Gaming M7 AC" values="95.497,95.624,95.78" colors="orange,blue,blue" height="300" min="0"] CPU rezultati su malo šareniji i tu u nekim testovima ima i malo većih razlika. Tako već u 7-Zipu vidimo razliku od 1.000 bodova između Asusa i MSI-a, dok se Gigabyte smjestio na sredini. Asus je zadnja pak u sljedećem testu, Cinebenchu, a sporija je i u TrueCryptu. U wPrimeu opet izbija na prvo mjesto no razlike nisu velike.

Asus Crosshair VII Hero WiFi je lagana evolucija prošlogodišnje ploče opremljene s X370 čipsetom. Nekakve značajnije promjene nisu ni bile potrebne, jer je VI Hero bila odlična ploča koju mi koristimo kao testnu već više od godinu dana. U tom je periodu dosta radila, s višestrukim procesorima, grafičkim karticama, memorijskim kitovima i uvijek je bila stabilna. Za početak nas je Crosshair VII Hero malo razočarala jer ni s najnovijom revizijom BIOS-a nije htjela učitati D.O.C.P. postavke ni za Sniper X, ni za dva Trident Z kita koje imamo na raspolaganju. No, to će se lako riješiti nekom budućom nadogradnjom. Kao i do sada, ploča je vrlo kvalitetno sklopljena. Asus je koristio kvalitetne komponente i Heroica s pravom pripada ROG obitelji. Oprema je standardno dobra, dva su M.2 socketa, dobra je audio jedinica, a dobre su i mogućnosti povezivanja putem LAN, WLAN i Bluetooth opcija. UEFI sučelje je odlično, pregršt je opcija za tweakanje a ploča se dokazala i u overclockingu s ekstremnijim hlađenjem. Softver je standardno dobar, s novim Gridom koji je i u beti stabilan i koristan. Sve u svemu, ako niste vlasnik VI Hero modela, a želite samo najbolje za svog Ryzena ovo je ploča o kojoj treba razmisliti. Cijena u Hrvatskoj još nije formirana, a u Njemačkoj je 280 € koliko je koštala i prethodnica. Verzija bez WiFi-a je između 260 i 270 €, i svakako preporučujemo nabaviti verziju sa.
