Asus Gryphon Z87 & Maximus VI Hero test

ROG serija ploča je u zadnjih nekoliko godina postala najcjenjenija kod entuzijasta i overclockera pa nije ni čudo kako ju Asus želi proširiti dodatnim modelima i zadovoljiti glad tržišta za ovim pločama. Hero je taj novo uvedeni model koji bi trebao cijenom biti blizak malenom Gene modelu a donijeti prednosti veće ATX ploče. Cjenovno je pozicionirana tek za 10 € iznad Genea (198 vs. 188 €), a donosi mnoštvo opreme i tehnologija po kojima je ROG serija poznata. Dizajn kutije prati do sada viđene, a na otklopnoj i zadnjoj stranici kupac će saznati sve ono što ga zanima o ovom proizvodu.

U dobroj ROG tradiciji ploča se nalazi u zasebnoj kutiji, a pokrivena je prozirnim plastičnim poklopcem kako bi bila izložena pogledu. Ispod nje se nalazi još jedna kutija koja sadržava tradicionalno bogat bundle. Tu nalazimo - debele i detaljne korisničke upute, zaštitu za stražnji I/O panel, šest SATA 6Gb/s kabela, jedan SLI mostić, jedan Q-konektor (2 u 1), jedan 12 u 1 ROG Cable Label i jedan ROG Door Hanger. Prave se vrijednosti kriju na mediju koji sadržava - drivere, ROG GameFirst II, ROG RAMDisk, ROG CPU-Z, ROG Mem TweakIt, Kaspersky Anti-Virus, DAEMON Tools Pro Standard, ASUS WebStorage i ASUS Utilities.

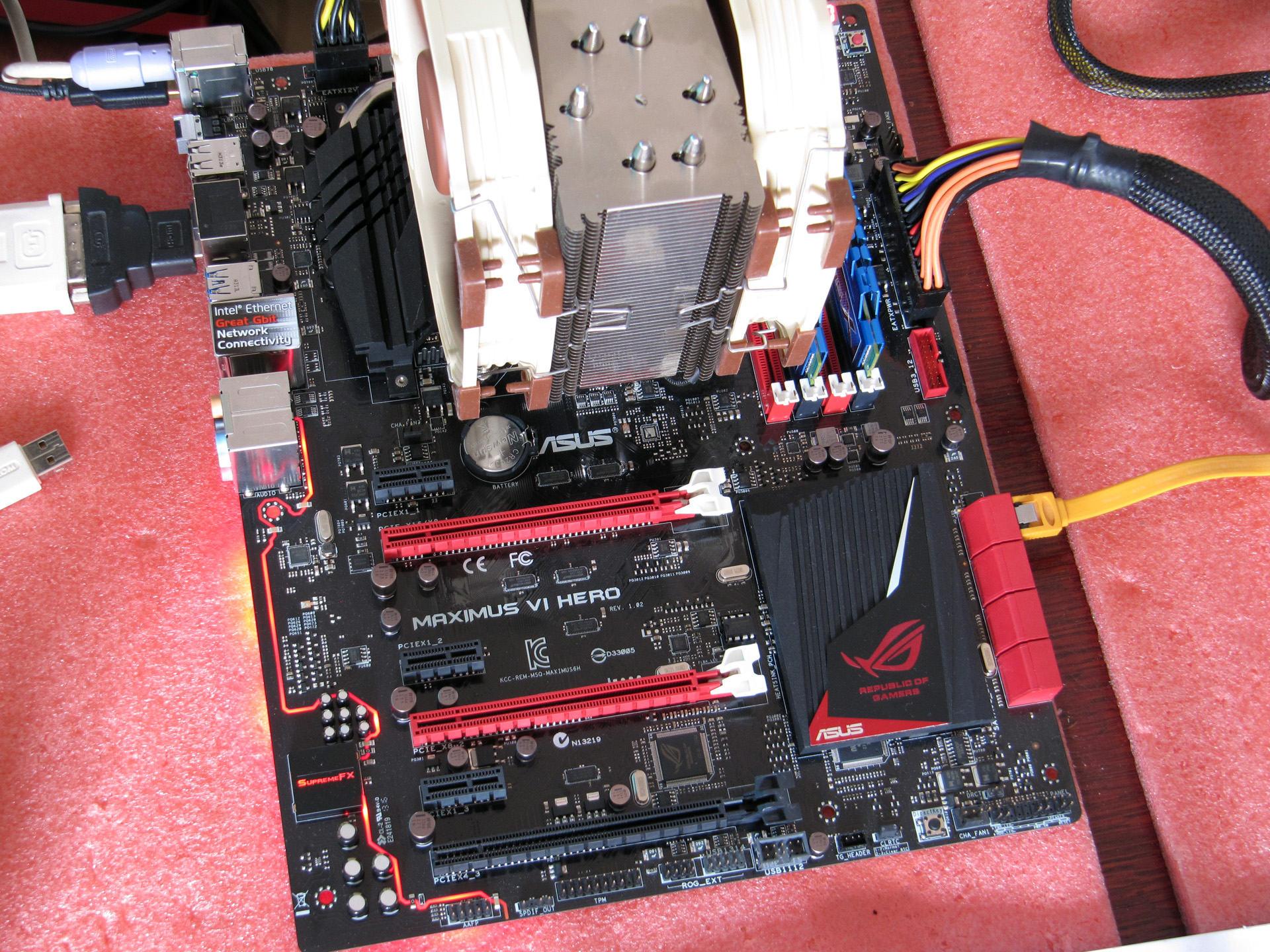

Zbog punog ATX formata, a zadržavanja na nižoj razini opreme, ploča uopće ne djeluje prenatrpano. Sve je na svom mjestu, a prostora oko svega ima u izobilju. Inženjeri tako nisu imali težak zadatak slaganja komponenata na crni PCB, a tek su dodatno trebali paziti prilikom fizičkog odvajanja audio dijela od ostatka ploče što smo vidjeli kod ranijih ROG modela. I hladnjaci su dizajnirani u poznatom ROG stilu, a na PWM dijelu su dva odvojena alu-hladnjaka spojena jednom toplovodnom cijevi. Na PCH-u je niski i široki alu-hladnjak s ROG elementom na sebi. Ploča dizajnerski i bojama prati do sada viđene modele i izgleda odlično. Ovakva će se izvrsno uklopiti u svako kućište.

Specifikacije Asus Maximus VI Hero Podržani procesori Intel Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z87 Memorija 4 x DIMM, Max. 32GB, DDR3 2800 - 1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) 1 x PCIe 2.0 x16 (black) 3 x PCIe 2.0 x1 Multi-GPU podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD Quad-GPU CrossFireX Technology LAN Intel I217V, 1 x Gigabit LAN Controller Audio ROG SupremeFX 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature : - SupremeFX Shielding™ Technology - ELNA premium audio capacitors - Blu-ray audio layer Content Protection  - Sonic Radar - DTS Connect - Optical S/PDIF out port(s) at back panel Storage Intel Z87 chipset : 6 x SATA 6Gb/s port(s), red Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology ASMedia ASM1061 controller : 2 x SATA 6Gb/s port(s), red USB Intel Z87 chipset : 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z87 chipset : 8 x USB 2.0 port(s) (4 at back panel, black, 4 at mid-board) BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS Format ATX Form Factor 30.5 cm × 24.4 cm Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x TPM connector(s) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 3 x Chassis Fan connector(s) 1 x S/PDIF out header(s) 1 x 8-pin EATX 12 V Power connector 1 x 24-pin EATX Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x MemOK! button(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS jumper(s) 1 x ROG extension (ROG_EXT) header Specijalne značajke ASUS Dual Intelligent Processors 4 with 4-Way Optimization : - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration CPU Level Up ASUS Exclusive Features : - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) ROG značajke Extreme Engine Digi+ III : - 8 + 2 phase power design - NexFET Power Block MOSFET - 60A BlackWing Chokes - 10K Black Metallic Capacitors UEFI BIOS features : - ROG BIOS Print - GPU.DIMM Post - Tweakers' Paradise - ROG SSD Secure Erase ROG RAMDisk GameFirst II Extreme Tweaker

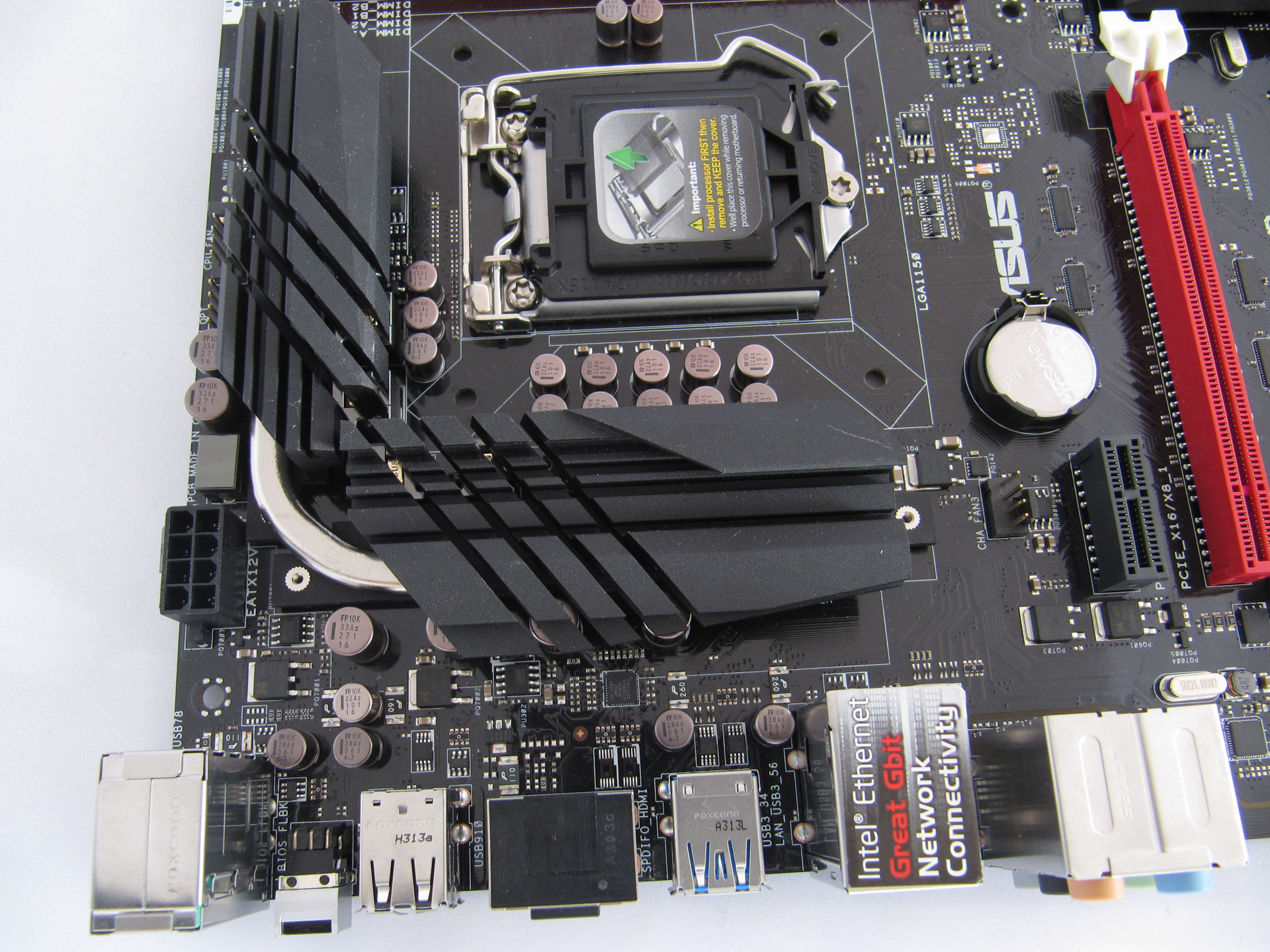

Detaljniji nas pregled odvodi na gornji lijevi dio ploče gdje se između stražnjeg I/O panela i napojne jedinice uz ostatak elektronike nalazi samo jedan kontroler - Paradeov PS8201A 3.0Gbps HDMI level shifter. Napojna jedinica je po layoutu vrlo slična onoj sa Gryphon ploče (osam faza), no ovdje su korištene malo drugačije komponente - NexFET Power Block MOSFET-i, 60A BlackWing prigušnice i 10K Black Metallic kondenzatori. Kontroleri su Dual Intelligent Processors 4 s četverosmjernom optimizacijom - DIGI+ Power Control, TPU, EPU i Fan Xpert 2. Iznad napojne jedinice se nalazi 12V 8-pinski ATX konektor, te CPU_OPT i CPU_FAN 4-pinski konektori za ventilatore. Desno od LGA1150 ležišta nalazi se četiri DIMM utora s podrškom za maksimalnih 32GB DDR3 radne memorije brzine do 2800MHz prilikom overclockinga. DIMM napojna jedinica se sastoji od dvije faze i DIGI+ kontrolera. Desno od memorijskih utora nalazi se od vrha prema dnu LED dijagnostika (Q-Code), Power i Reset tipke, MemOK! tipka, CHA_FAN2 konektor, 24-pinski ATX konektor te interni USB3.0 header. Do ATX konektora se nalaze i četiri signalizacijske LED-ice - CPU_LED, DRAM_LED, VGA_LED i BOOT_DEVICE_LED.

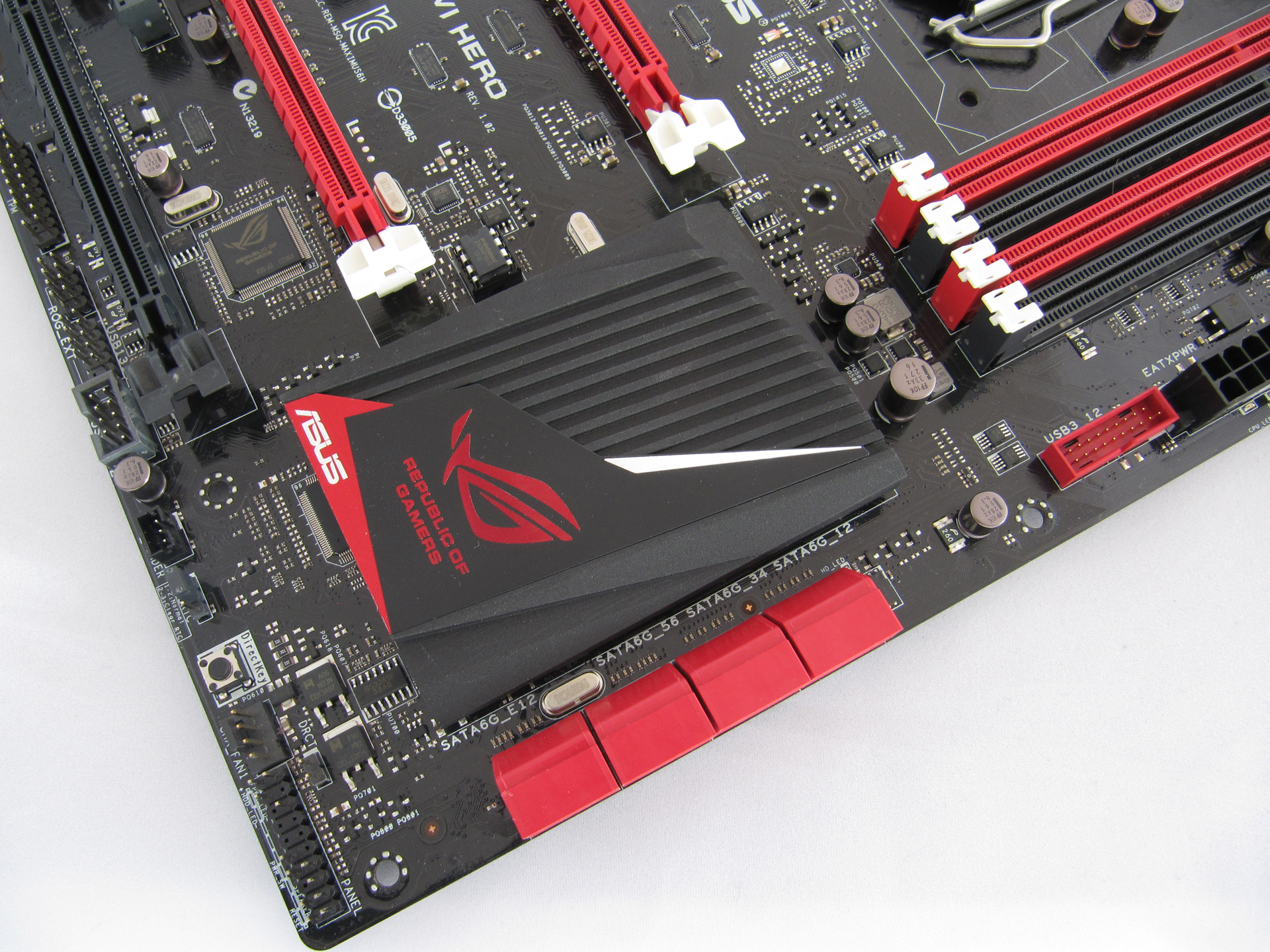

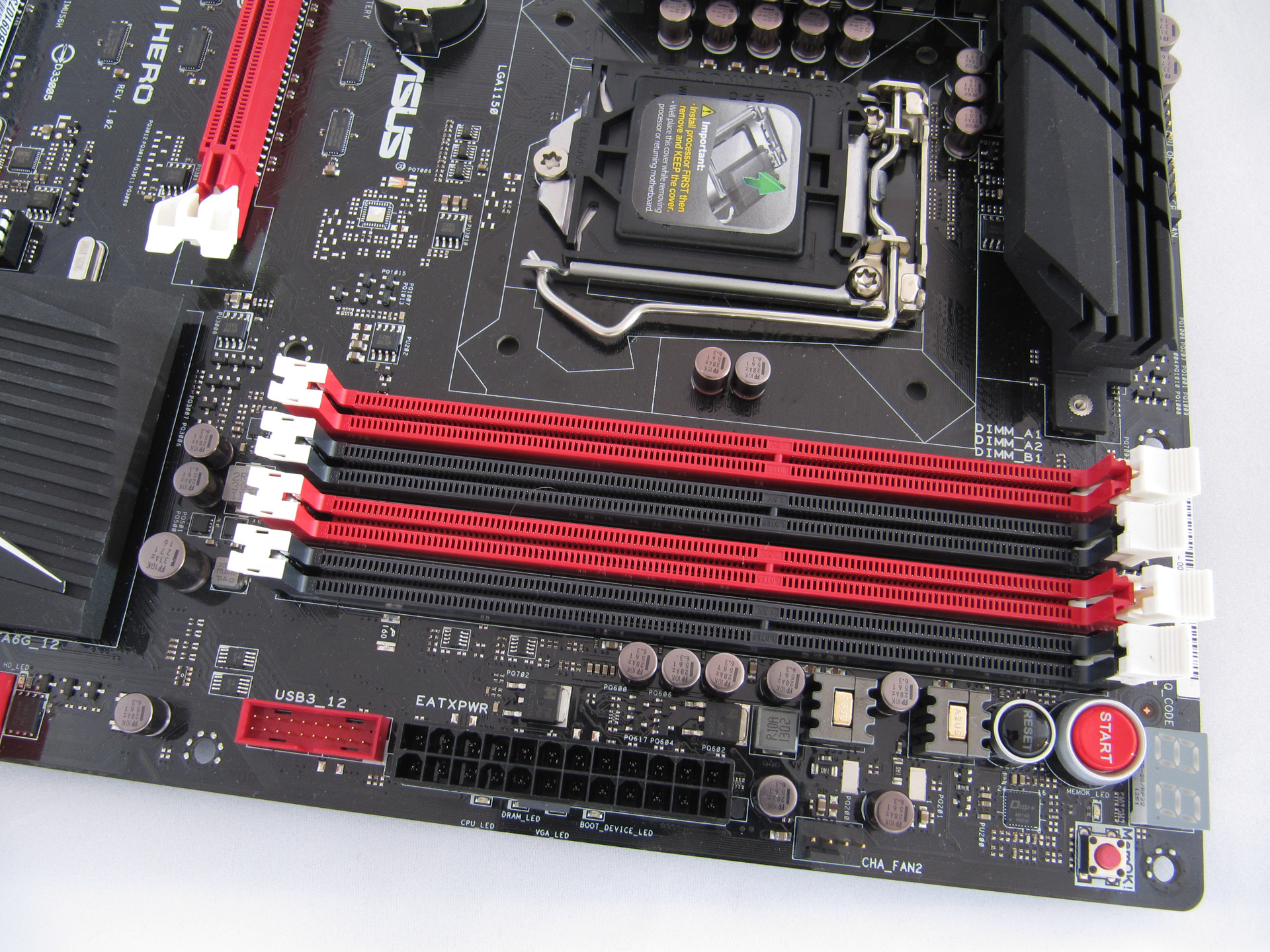

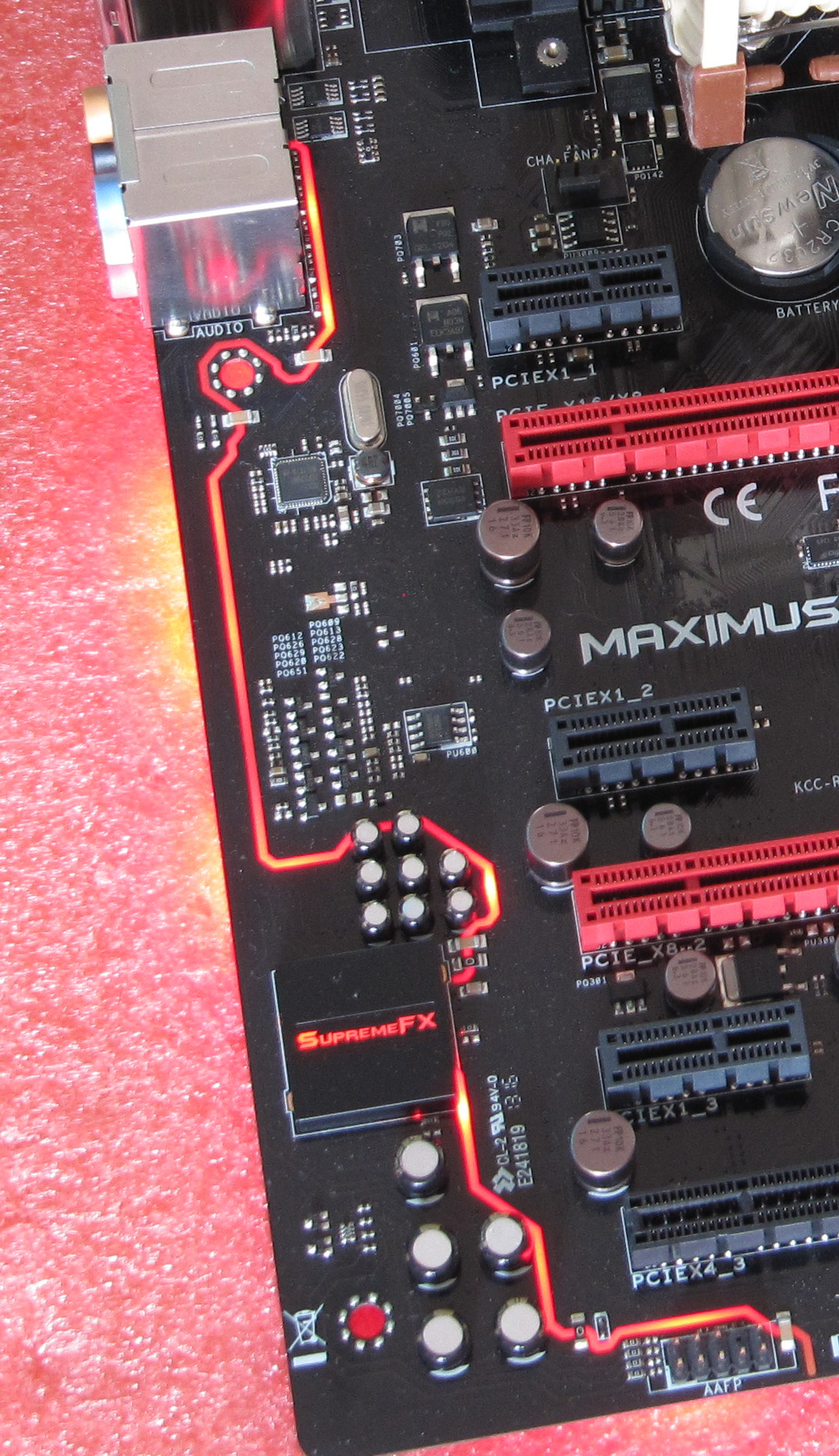

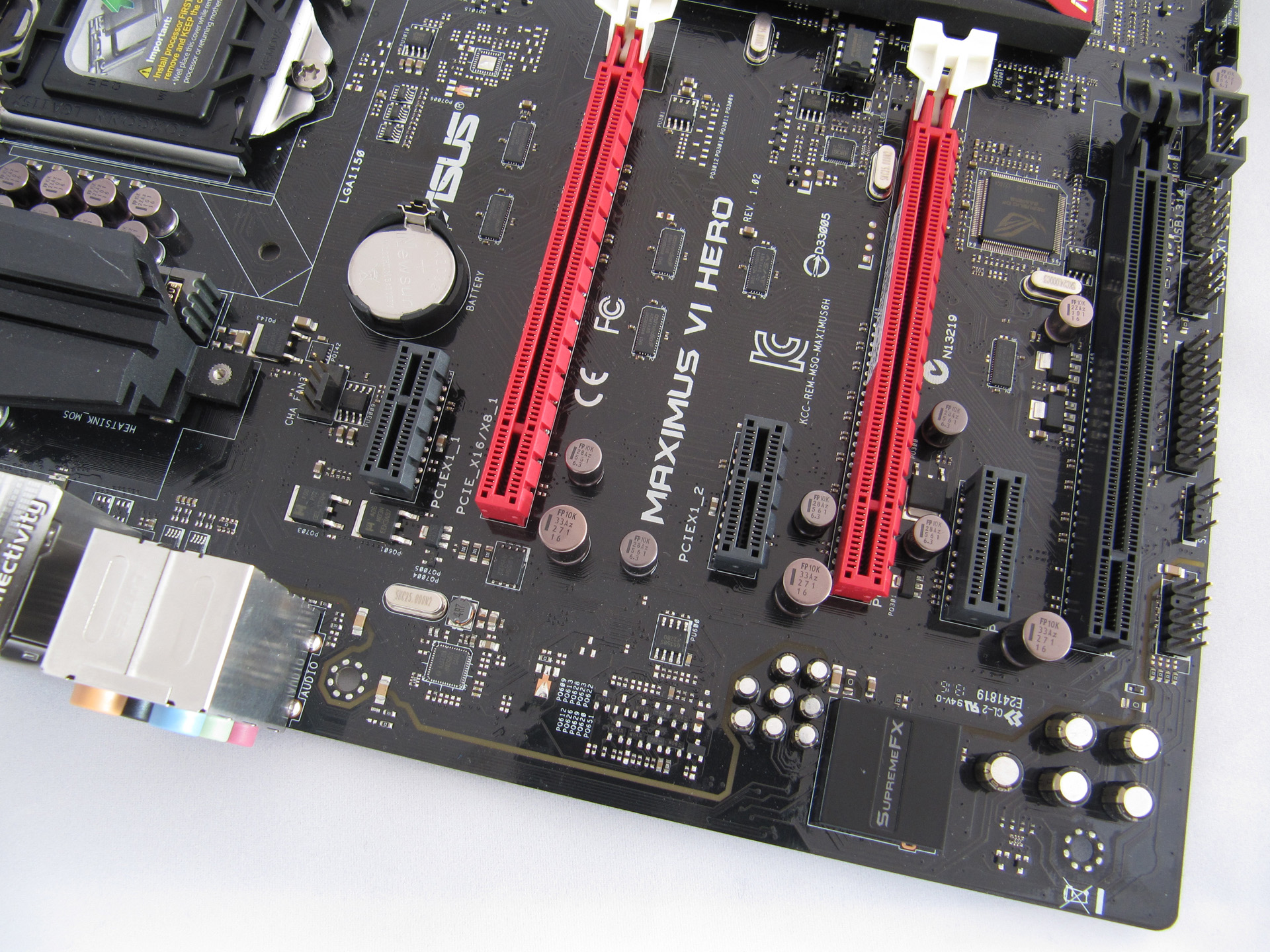

Premještanjem pogleda na donji desni dio ploče nailazimo na Intelov I217V Gbit LAN kontroler i na potpuno odvojenu Supereme FX audio jedinicu. Sve od audio konektora pa do dna ploče, jedinica je fizički odvojena kanalom u kojem se nalaze crvene LED-ice. Sam je audio kontroler (ROG Superme FX - Realtek ALC1150) zaštićen EMI štitom, a korišteni su i ELNA audio kondenzatori. Sve ovo rezultiralo je vrlo kvalitetnim zvukom kojeg smo testirali uz pomoć naših Cambridge Soundworks zvučnika. Sa strane utora za proširenja tu su dva PCIe 3.0/2.0 x16 (x16 ili dual x8, crveni), jedan PCIe 2.0 x16 (crni) i tri PCIe 2.0 x1 raspoređena iznad, između i ispod crvenih PCIe x16 konektora. Na samom dnu ploče nalaze se AAFP, SPDIF_OUT, TPM, ROG Extension i USB 2.0 konektori. Do njih je TG_Header, CLRTC jumper, DirectKey tipka, CHA_FAN1 konektor, te DRCT i F_Panel konektori. Iznad svega toga se nalazi Nuvotonov Super I/O i kontroler ventilatora, Z87 PCH i osam SATA 6Gbps konektora (šest preko Z87 i dva preko ASM1061 kontrolera.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x HDMI
• 1 x LAN (RJ45) port
• 4 x USB 3.0
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 6 x Audio jacks
• 1 x USB BIOS Flashback Button

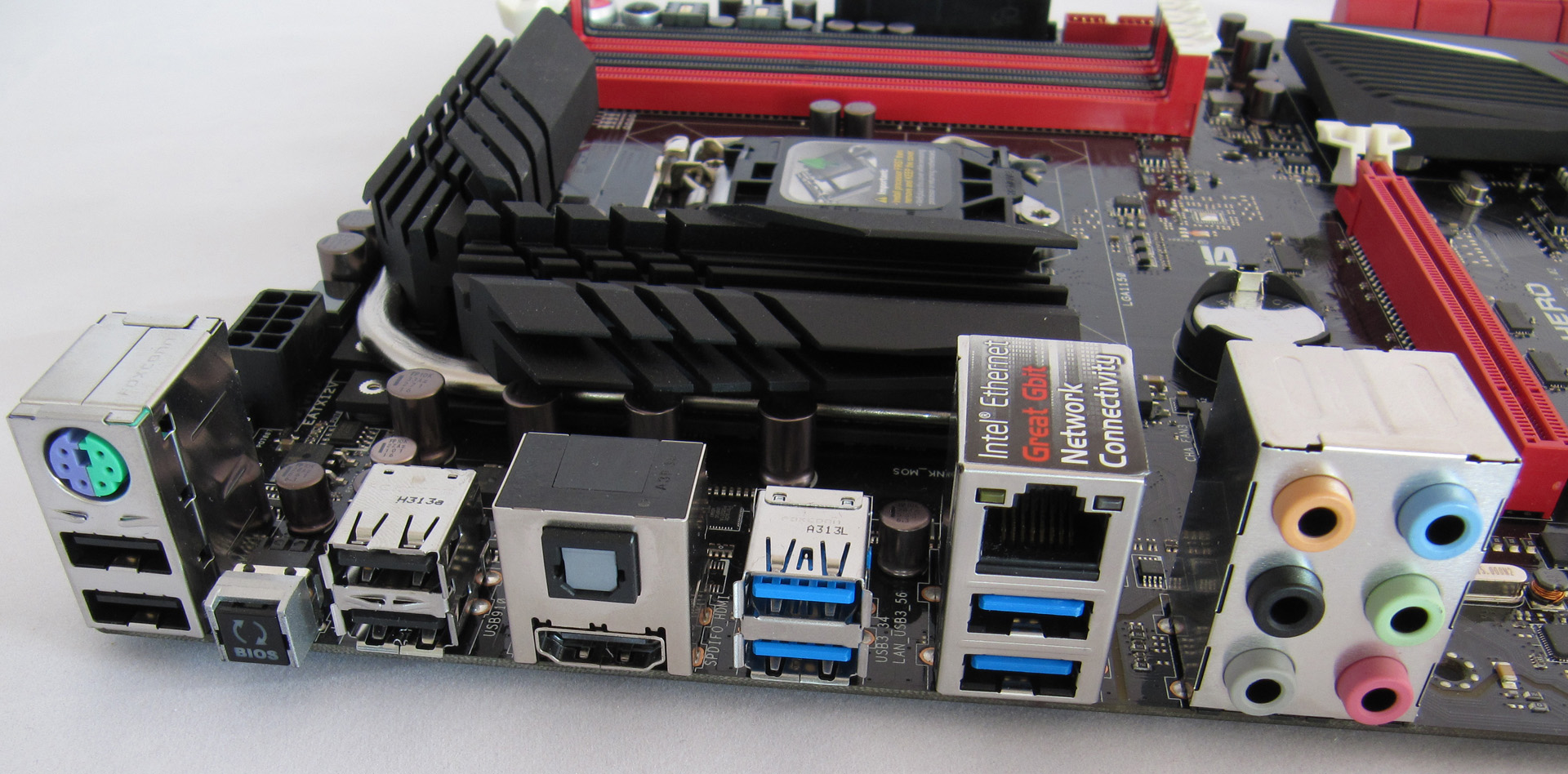

Stražnji I/O panel donosi klasični PS/2 konektor za miša ili tipkovnicu (kod Gryphona toga nema), četiri USB3.0 konektora, samo jedan video izlaz!? (HDMI) i BIOS Flashback tipku.

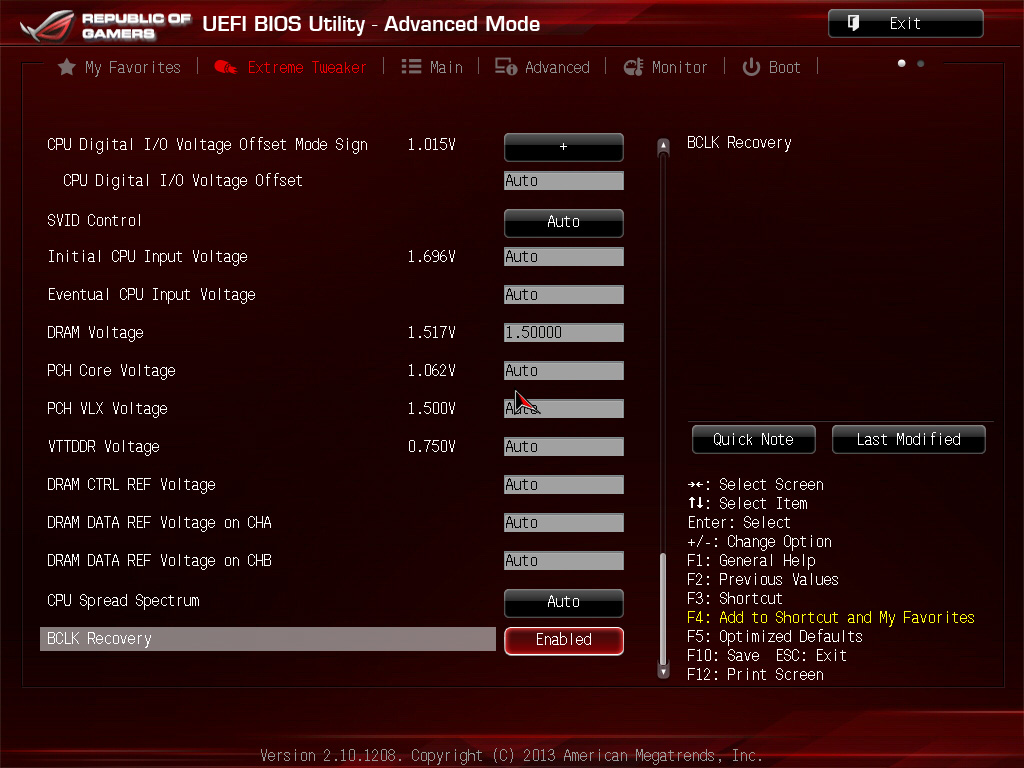

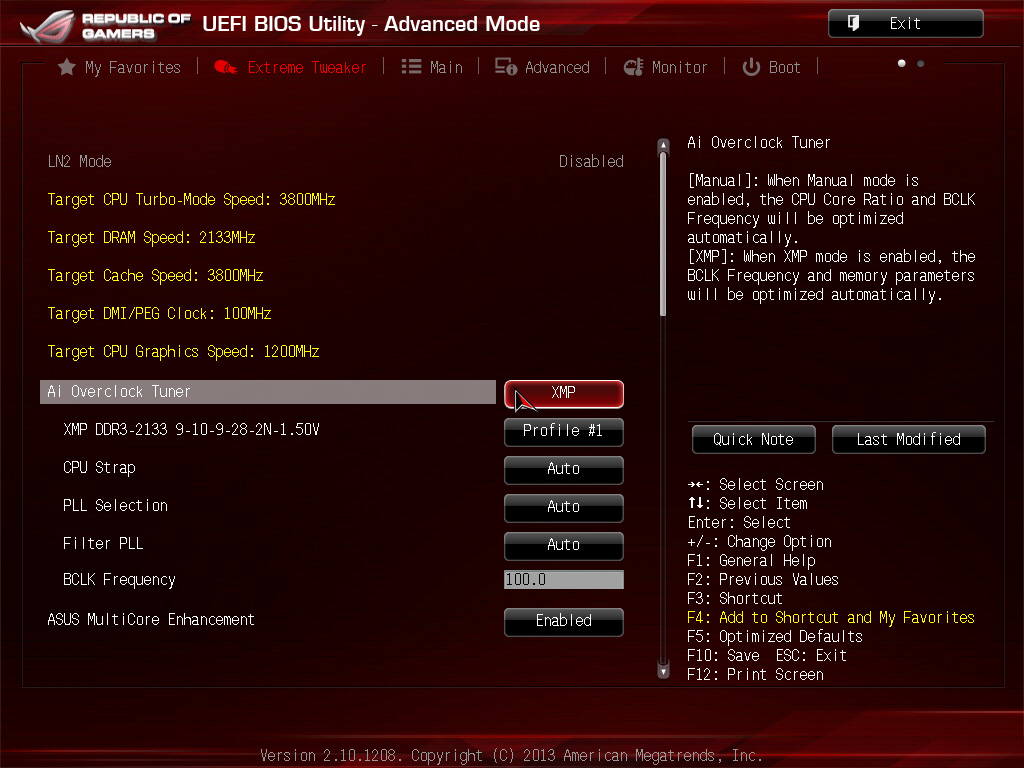

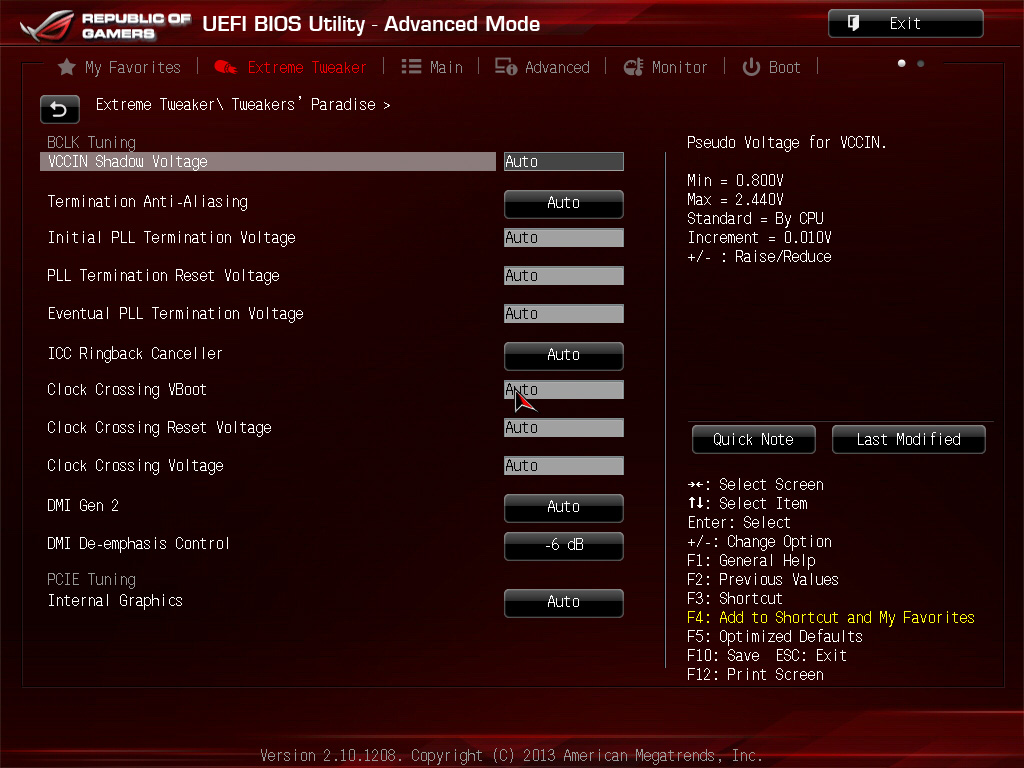

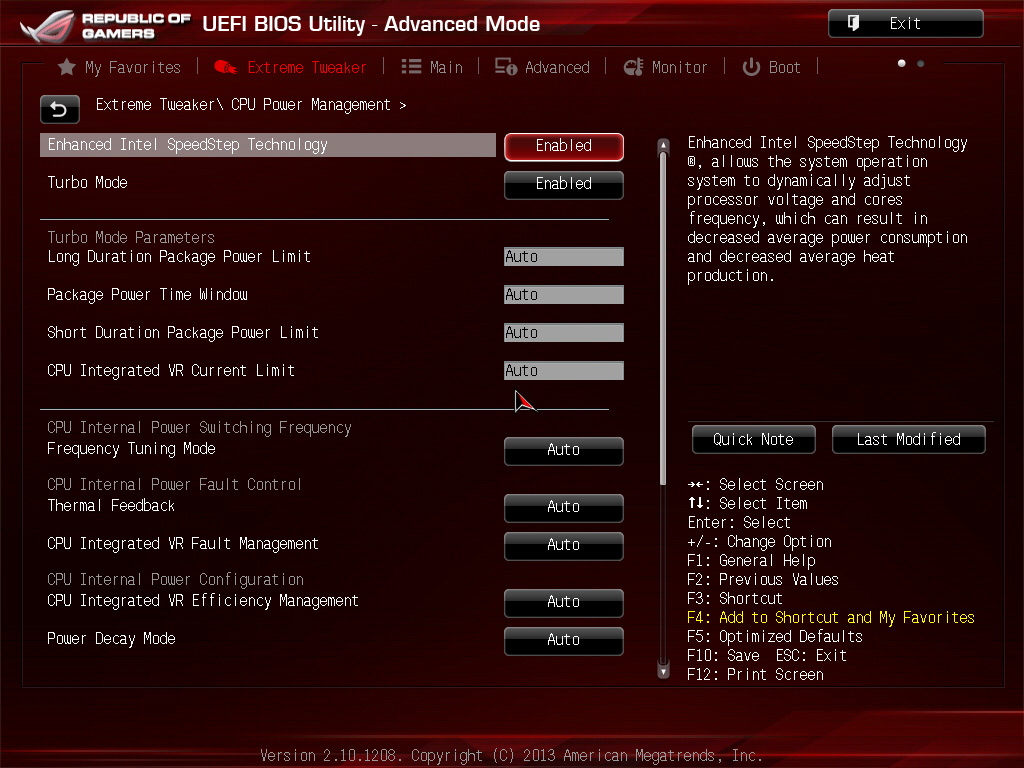

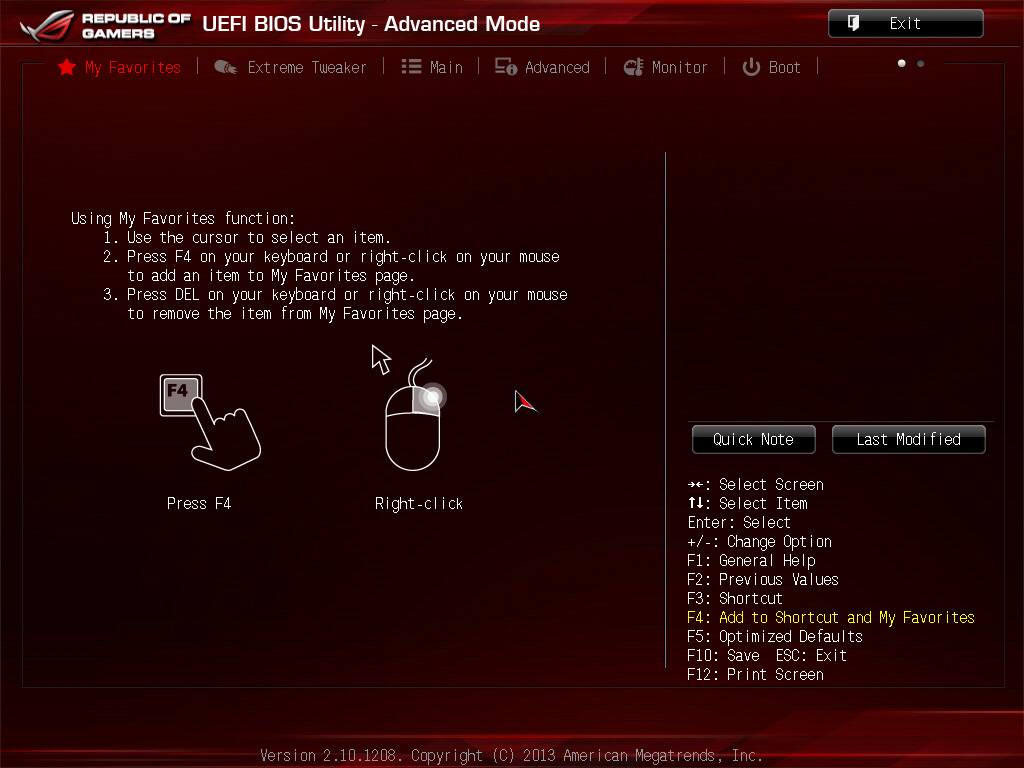

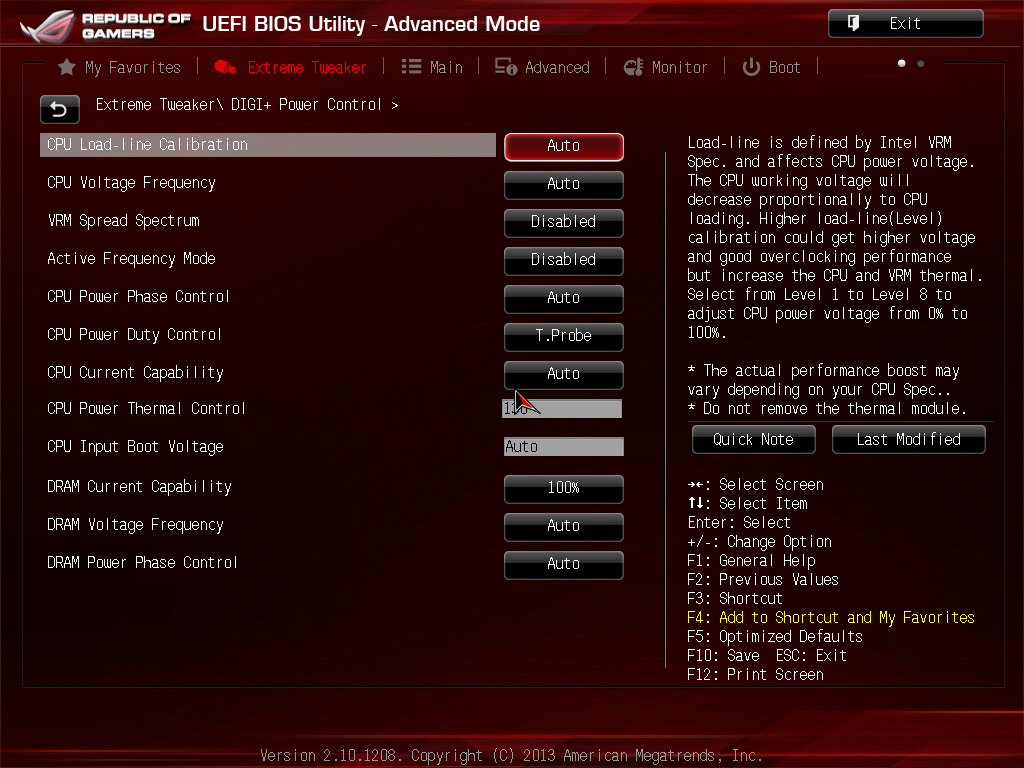

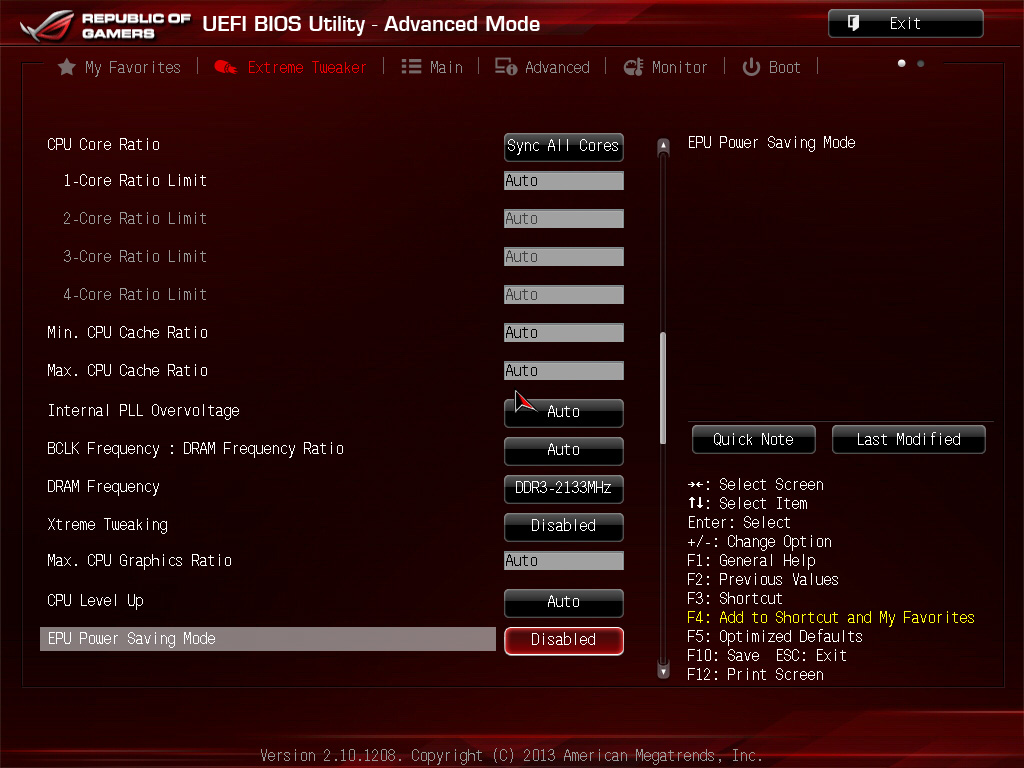

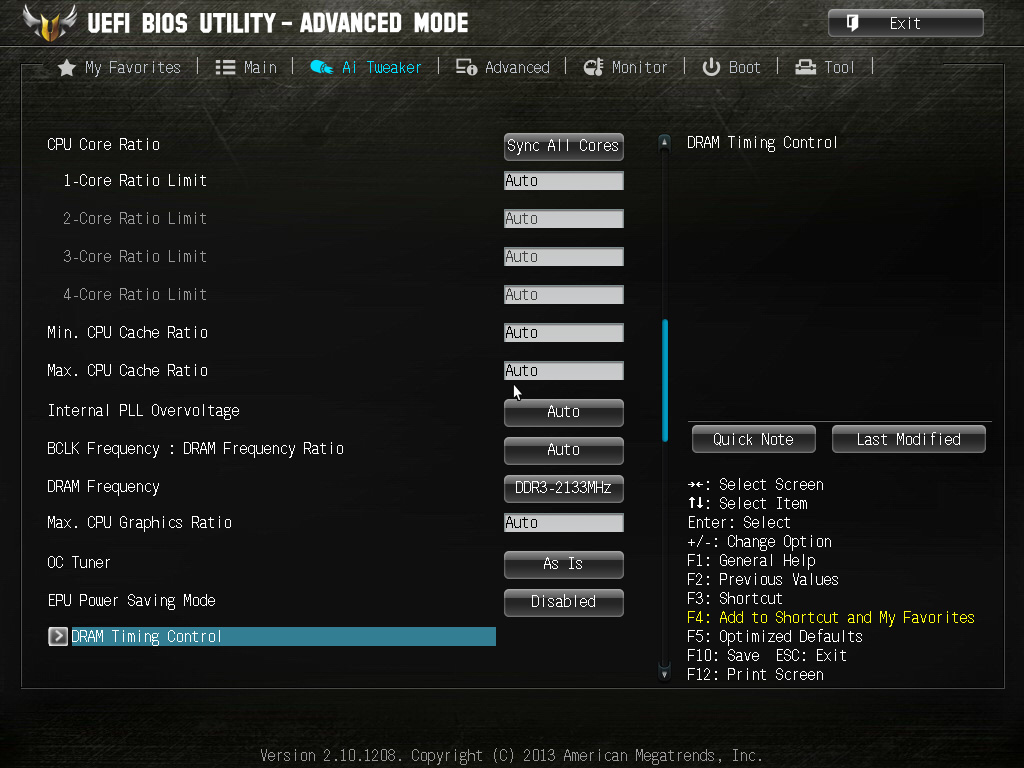

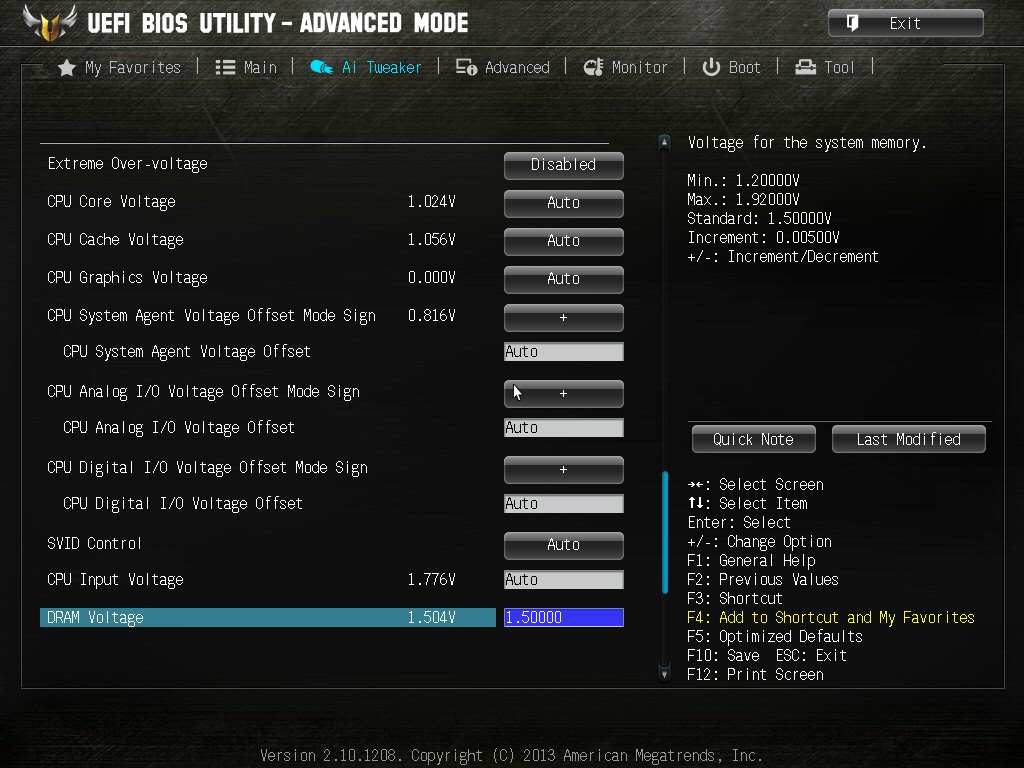

UEFI sučelje BIOS-a je doživjelo lagane izmjene u odnosu na prošlu generaciju, a glavne su karakteristike i dalje crvena boja te standardni Advanced mod rada. Prva stranica je MyFavorites koju možete posložiti prema vlastitim željama, tj. na nju staviti svoje najčešće korištene postavke. Za tweakanje je tu kao i uvijek Extreme Tweaker stranica koja sadrži mnoštvo opcija za podešavanje i na kojoj će se napredni korisnici zadržati najduže. Stranica je vrlo je duga i sadrži sve od osnovnih podešavanja pa do onih naprednih. O overclockingu novih Haswell procesora i Z87 ploča smo već pisali u ranijim člancima pa ovdje nećemo posebno dužiti cijelu priču. Dovoljno je samo reći kako ova ploča nudi bezbroj mogućnsoti za igranje i kako je vrlo moćan alat za detaljno podešavanje opcija svih komponenata i napredan overclocking. Jasno je kako ćete veliku većinu mogućnosti ove ploče i platforme dosegnuti tek ekstremnim overclockingom tj. naprednijim i moćnijim načinima hlađenja. Upravo je to snaga ROG ploča jer nudi sve i više za svakodnevne zadaće i tzv. "casual" overclocking, dok se u trenu može pretvoriti u natjecateljsku ploču za skidanje raznih OC rekorda.

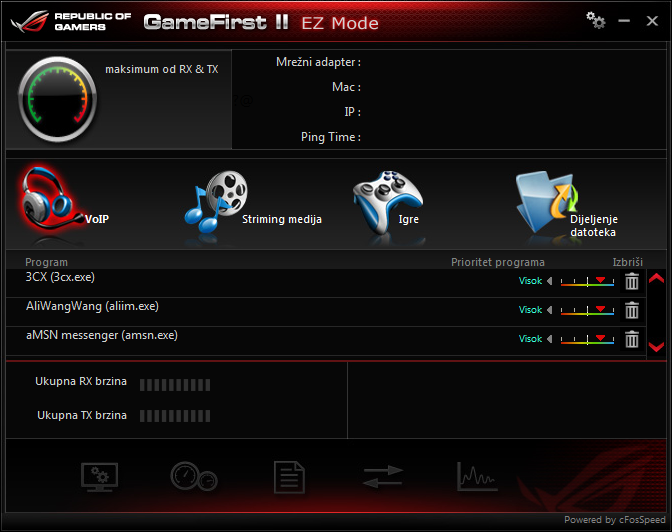

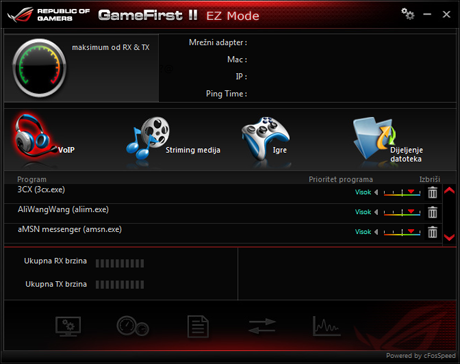

Sa strane dodatnog softvera tu je manje više sve poznato. AI Suite III brine o svim važnim parametrima rada ploče, od nadogradnji BIOS-a, pa preko četiri parametra rada - TPU, EPU, DIGI+ i FanXpert 2. Tu su i SSD Secure Erase, ROG RAMDisk (koristi i do 80% slobodne sistemske memorije za ubrzanje rada tvrdog diska ili SSD-a), CPU Level Up, USB 3.0 Boost, SonicRadar, GameFirst II, itd.

Potaknuti uspjehom Sabertooth serije ploča i općenito TUF linijom, Asus je u ovoj generaciji odlučio tržištu, tj. ljubiteljima ploča "military look-a" ponuditi i malenu uATX ploču koja dijeli kvalitete Sabertooth modela. Gryphon ploča donosi dobro poznate TUF značajke korisnicima koji sklapaju računalo manjih dimenzija, a uz to će im i budžet biti manje opterećen jer je preporučenom cijenom oko 70 € jeftinija od Sabertooth Z87 modela (150 vs. 218 €). No, ukoliko želite punu funkcionalnost Sabertootha morati ćete dodatno kupiti Gryphon Armor kit. Gyphon ploča dolazi u vrlo malenom pakiranju koje je tek jedva malo veće od same ploče, a na njemu ćete kao i uvijek pronaći sve relevantne informacije vezane uz proizvod.

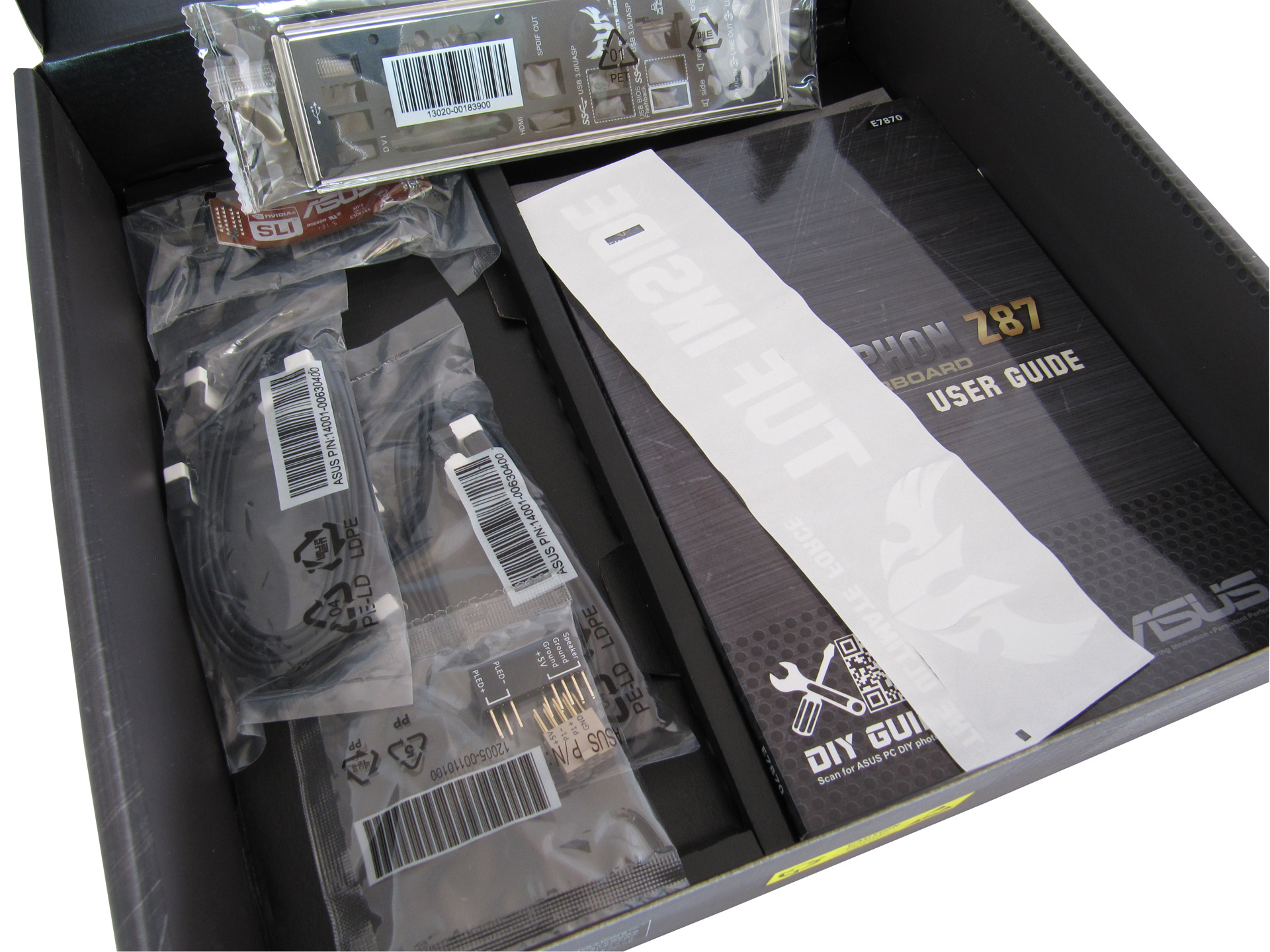

Ispod ploče, u kutiji se nalazi i standardni bundle koji se sastoji od debelih korisničkih uputa, ASUS Q-Shield-a, četiri SATA 6Gb/s kabela, jednog SLI mostića, jednog Q-konektora (2 u 1), jedne TUF Certification kartice, jednog TUF 5 Year Warranty manuala i jedne TUF Inside naljepnice. S obzirom da je ovo Asus ploča očekivali smo izdašniji bundle, no očito je to maksimum za ovaj cjenovni razred.

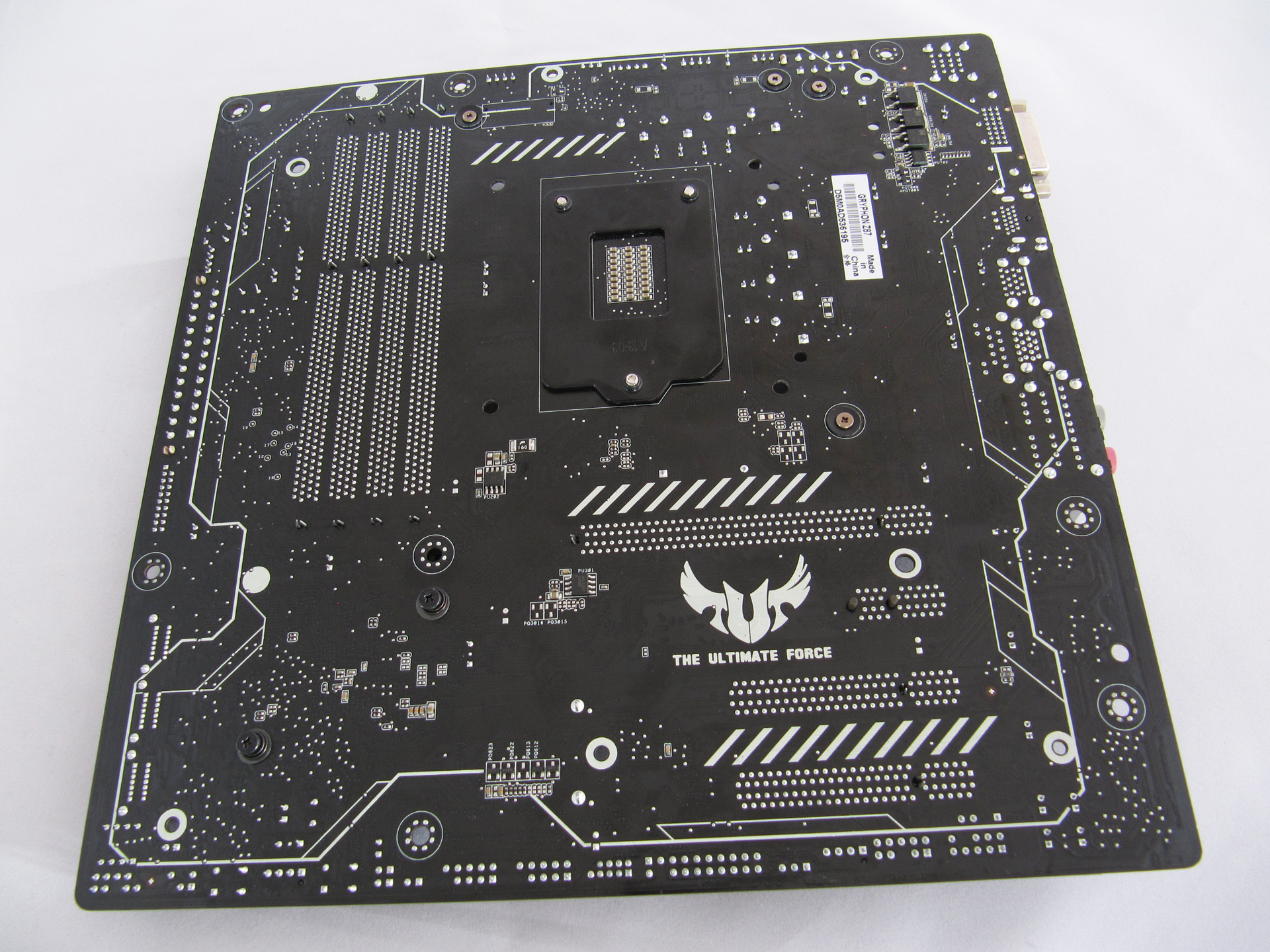

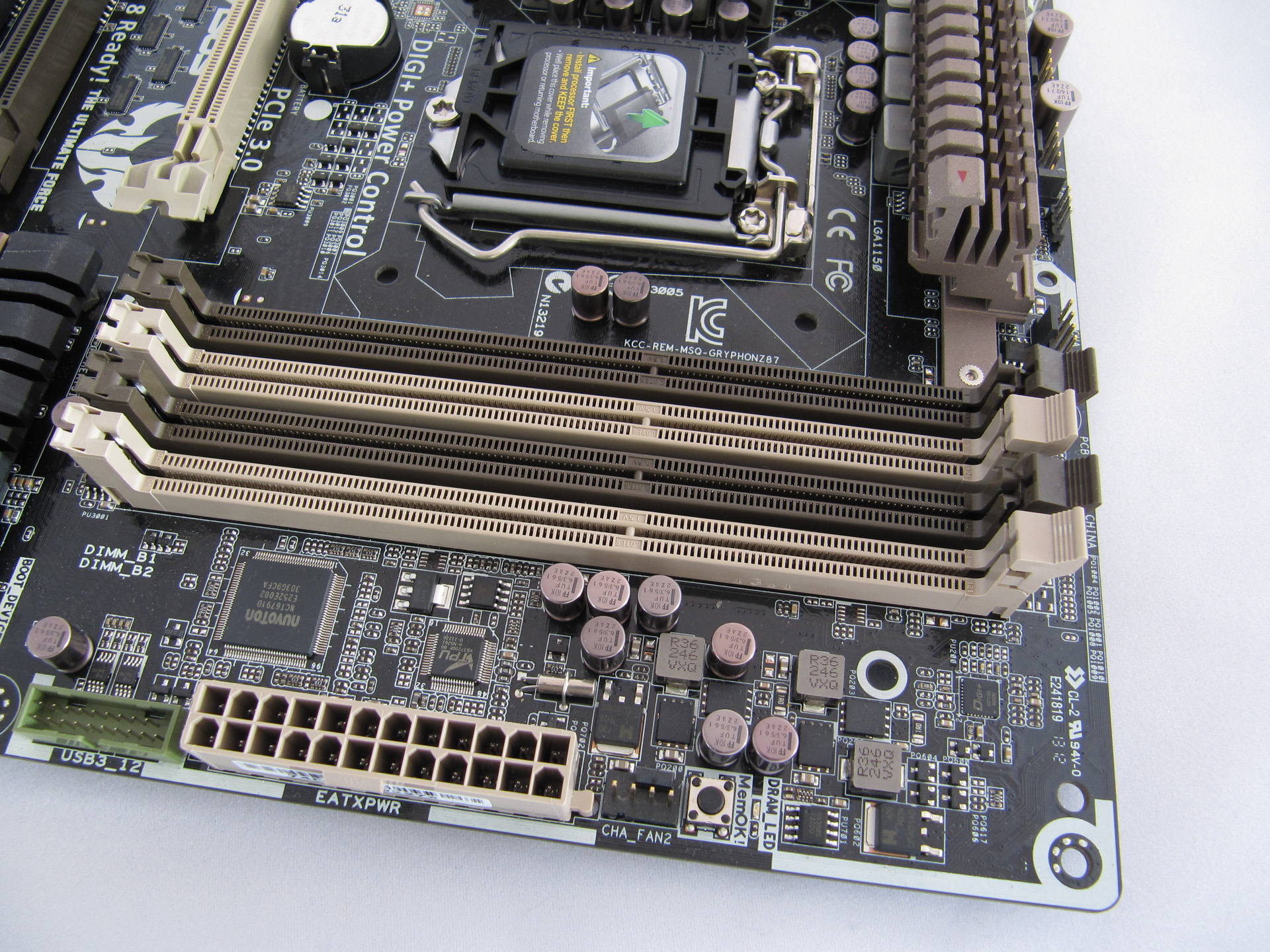

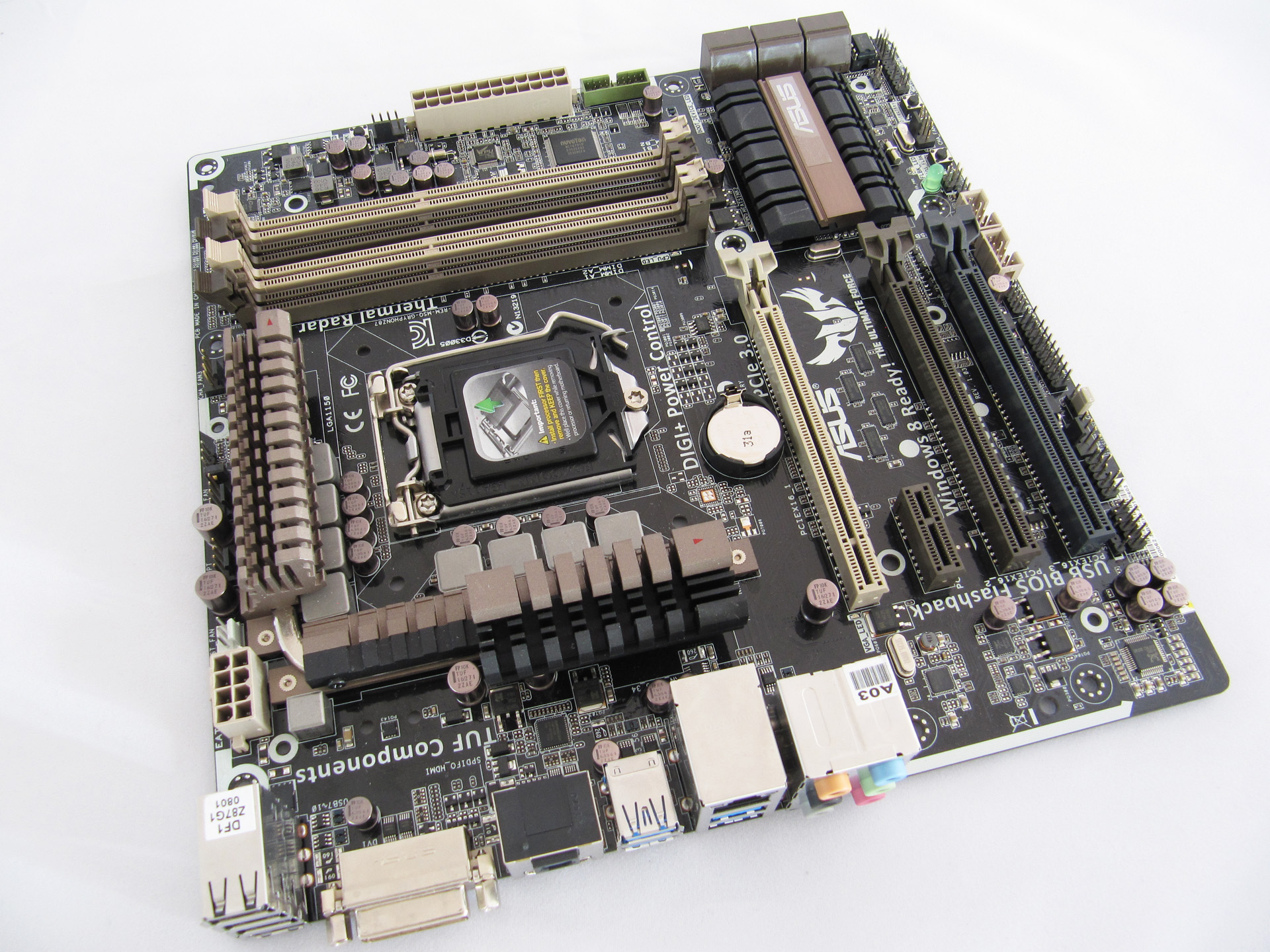

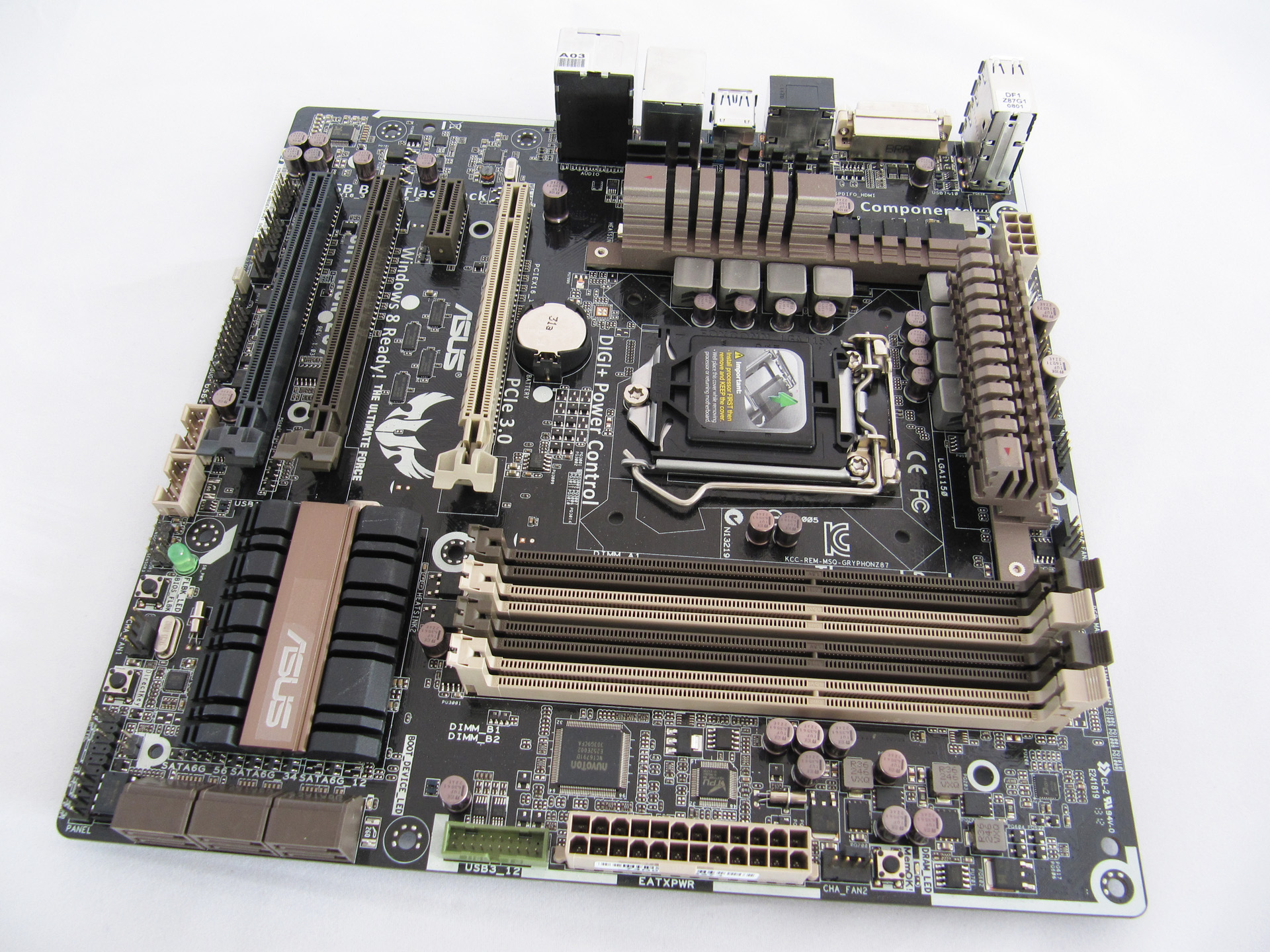

Ploča je vrlo slična Sabertooth modelu, a raspored i količina komponenata ovdje ovisi o činjenici da je od Sabertootheice kraća za punih šest centimetara. Tako je na 24.4 x 24.4 cm bilo potrebno postaviti veliki broj elemenata i pri tome paziti na logičnost layouta. Asus ovdje ima već veliko iskustvo i Gryphon ploča je pametno složena. Svaki je centimetar prostora iskorišten, ali ništa ničemu ne smeta. Na napojnoj jedinici se nalaze dva aluminijska hladnjaka povezana "flat" toplovodnom cijevi, a svoj posao odrađuju odlično zahvaljujući i rebrastom dizajnu. S ugradnjom velikih i malenih hladnjaka neće biti nikakvih problema jer mjesta oko ležišta procesora ima dovoljno, a tek bi nestandardno visoki memorijski hladnjaci mogli stvarati probleme. Na čipsetu se nalazi niski i široki alu hladnjak koji je i više no sposoban hladiti PCH. na stražnjoj strani vidimo iscrtano područje gdje nasjeda Fortifier ploča iz Armor Kita.

Specifikacije Asus Gryphon Z87 Podržani procesori Intel Socket 1150 for 4th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z87 Memorija 4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (x4 mode, black) 1 x PCIe 2.0 x1 Multi-GPU podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD Quad-GPU CrossFireX Technology LAN Intel I217V, 1 x Gigabit LAN Controller Audio Realtek ALC892 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature : - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection Storage Intel Z87 chipset : 6 x SATA 6Gb/s port(s), brown Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology USB Intel Z87 chipset : 6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z87 chipset : 8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board) BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information Format mATX Form Factor 9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm ) Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin, moss green) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x TPM header 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 1 x Assistant Fan connector(s) (1 x 3 -pin) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x DirectKey Button(s) 1 x DRCT header(s) 1 x MemOK! button(s) 3 x Thermal sensor connector(s) 1 x Clear CMOS jumper(s) 1 x USB BIOS Flashback button(s) Specijalne značajke TUF ENGINE! Power Design : - 8 +2 Digital Phase Power Design - TUF Components (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard) - ASUS DIGI+ Power Control Utility Ultimate COOL! Thermal Solution : - TUF Thermal Radar 2 ASUS Exclusive Features : - Remote GO! - USB BIOS Flashback - AI Suite 3 - Ai Charger - USB Charger+ - ESD Guards - Front Panel USB 3.0 Support - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - USB 3.0 Boost ASUS EZ DIY : - DirectKey - Precision Tweaker 2 - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector

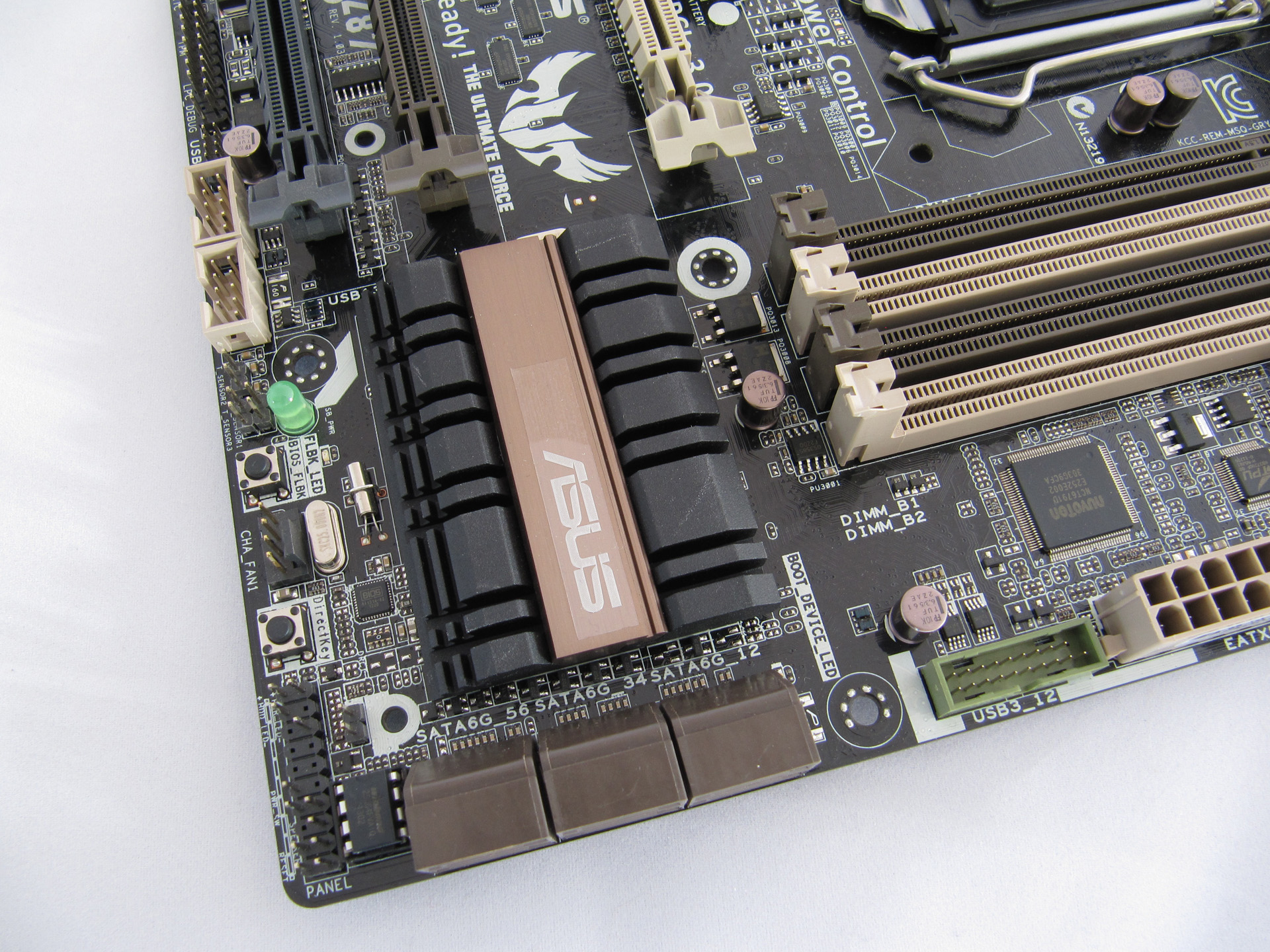

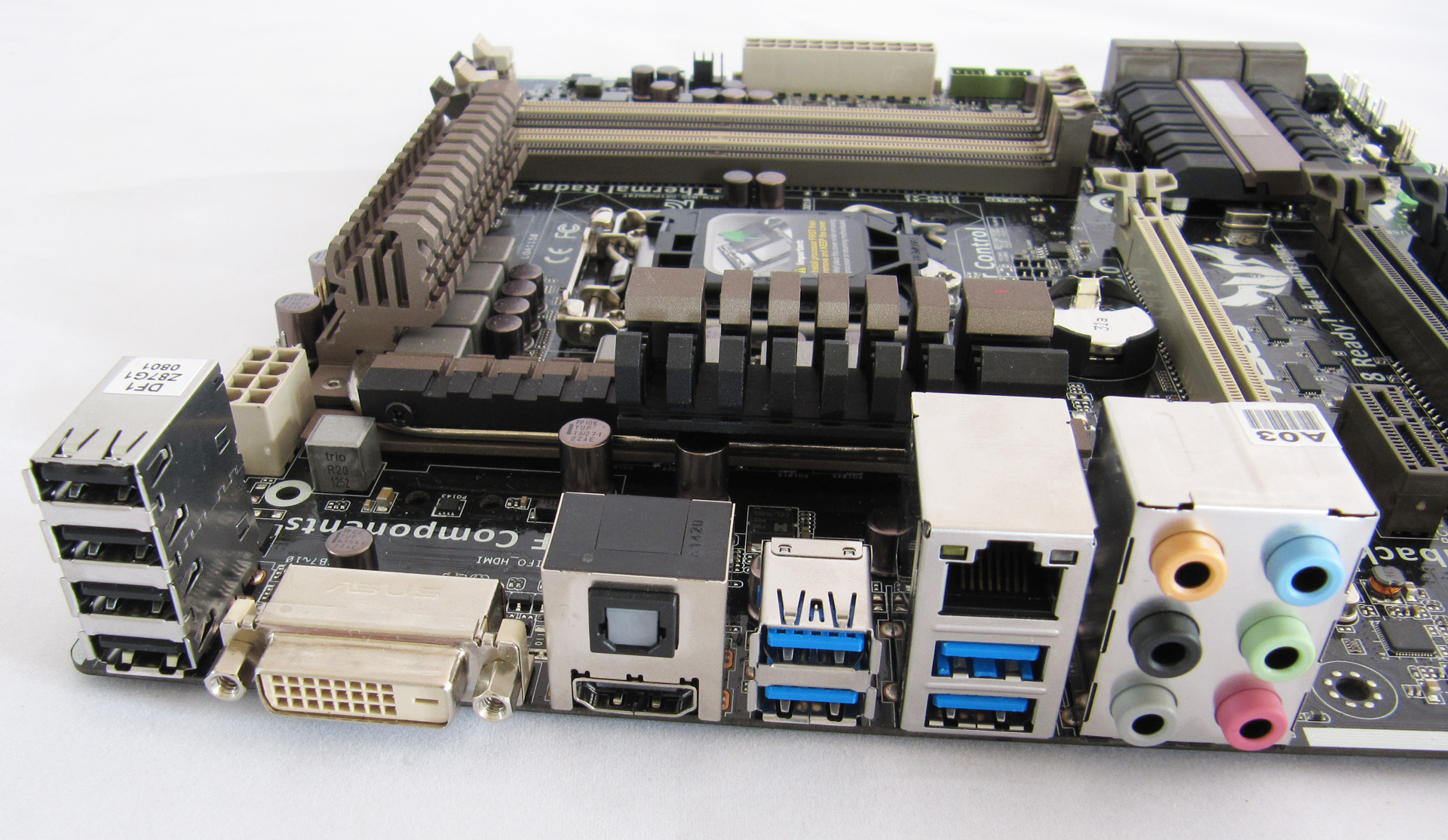

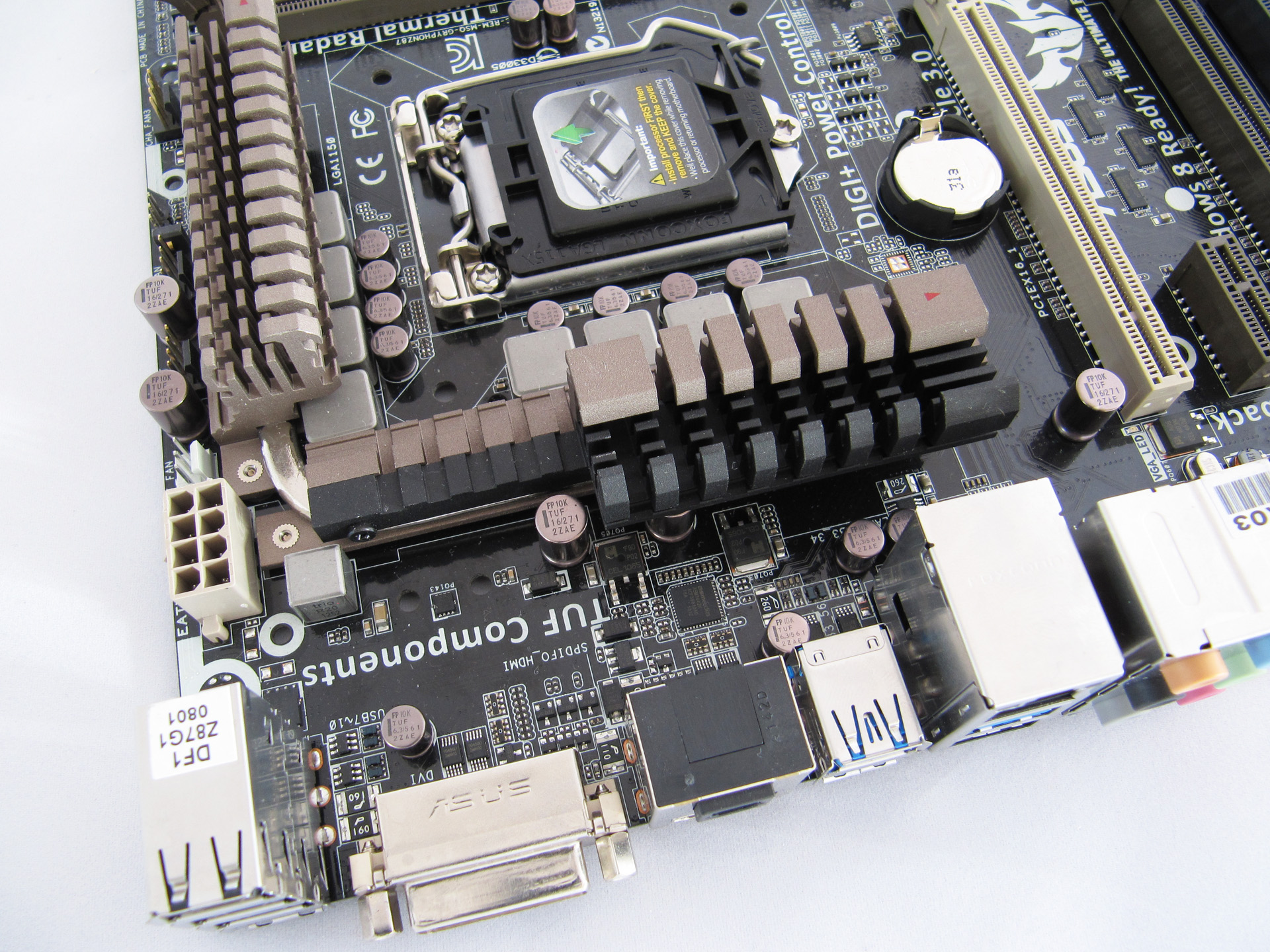

Nakon što smo u tablici pobrojali sve značajke ove malene ploče krenimo s detaljnijim opisom. Kao i uvijek krećemo s prostorom desno od stražnjeg I/O panela. Tu nalazimo elektroniku koja kontrolira funkcije stražnjeg panela, zajedno sa ASMedijinom ASM1442K TDMS level shifter za HDMI i DVI video izlaze. Do toga se nalazi osam fazna napojna jedinica s DIGI+ kontrolerom i TUF komponentama (Alloy choke, Ti-Cap. & MOSFET; certified by military-standard). Iznad se nalazi 8-pinski ATX konektor, ASST_FAN konektor (3-pina), te tri 4-pinska konektora za ventilatore (CPU_OPT, CPU_FAN i CHA_FAN3). LGA1150 ležište je smješteno u sredini, a kao što smo ranije rekli problema s kompatibilnošću hladnjaka ne bi trebalo biti. Na desnoj su strani četiri DIMM utora i njihova dvo fazna napojna jedinica s DIGI+ kontrolerom (ASP1103), a tu su svoje mjesto našli i MemOK! tipka, CHA_FAN2, 24-pinski ATX konektor, interni USB3.0 header, TPU kontroler i Nuvotonov Super I/O i kontroler ventilatora (NCT6791D).

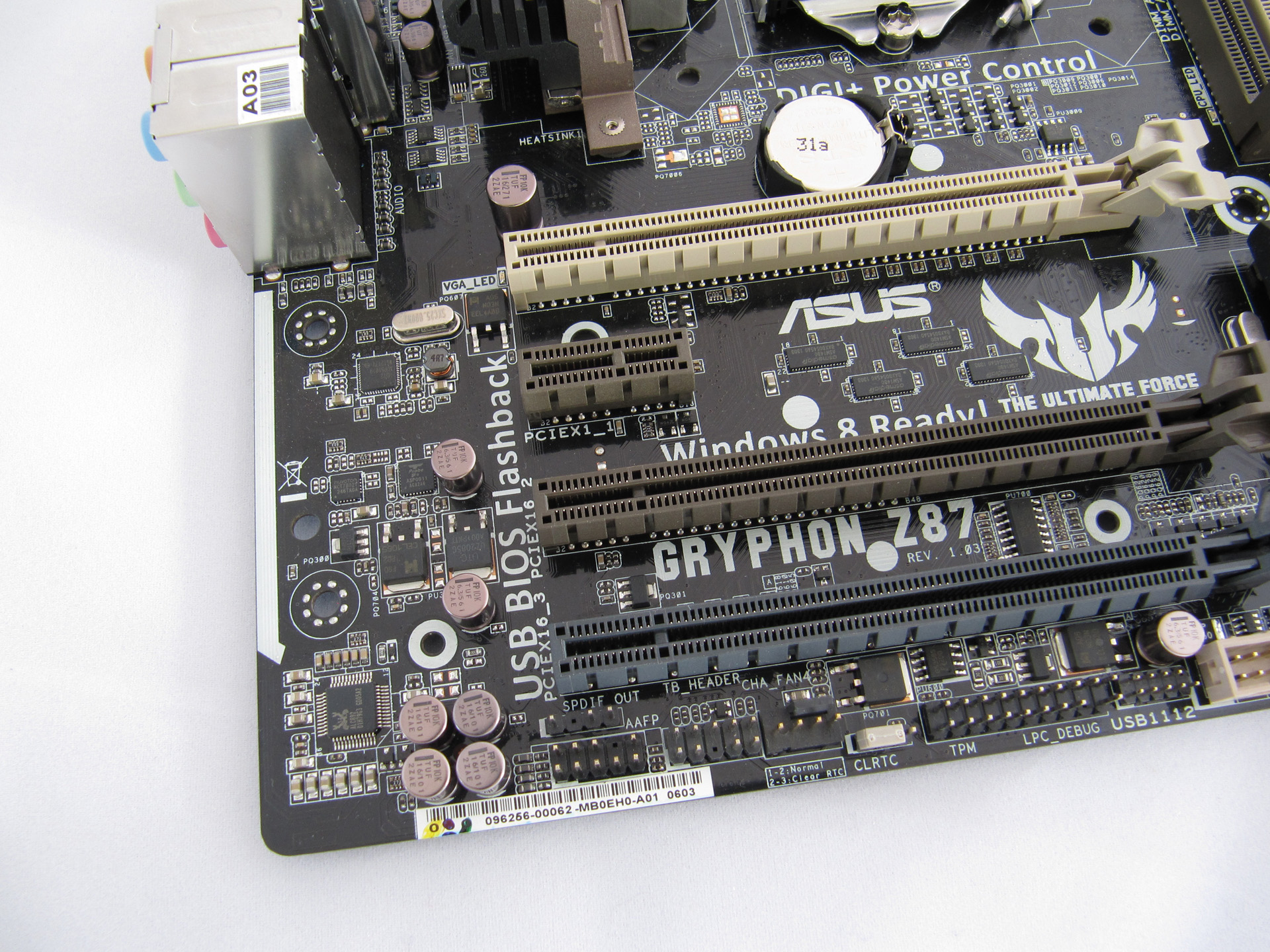

Donji je, skraćeni dio ploče rezerviran za Intelov LAN kontroler, T-Probe kontroler, Nuvotonov NCT7802Y kontroler za nadzor hardvera i Realtekov ALC892 audio kontroler. Utore za proširenja sačinjavaju dva PCIe 3.0/2.0 x16 slota (x16 ili dual x8), jedan PCIe 2.0 x16 slot (x4 mode, crni) i u sredini smješten jedan PCIe 2.0 x1 slot. Multi GPU podrška dolazi u obliku Quad-GPU CFX ili SLI modova. Na samom dnu ploče s lijeva na desno se nalaze SPDIF_OUT, AAFP, TB_HEADER, CHA_FAN4, CLRTC, TPM, LPC_DEBUG, 2x USB 2.0 i T_Sensor1, 2 i 3 konektori. Ova je ploča posebna po tome što uz veliki broj konektora za ventilatore ima i veliki broj senzora za nadzor topline, pa tako i ova dodatna tri (T_Sensor) koja iskorištavamo s nadogradnjom Armor Kita. Do tih konektora nalazi se FLBK_LED signalizacija i BIOS_FLBK tipka, a iznad T_SENSOR-a je standardna LED-ica koja signalizira da li je ploča pod naponom. DirectKey tipka koja se nalazi tik do CHA_FAN1 konektora, služi za direktan ulazak u BIOS prilikom boot-upa. Iznad toga se nalazi čip za UEFI sučelje, Winbondow BIOS čip, a na samom dnu je F_PANEL konektor. Ispod hladnjaka je kao što smo spomenuli Z87 PCH do kojeg je horizontalno smješteno šest SATA 6Gbps konektora. Kao što vidimo ova ploča nema nikakve dodatne kontrolere i sa strane USB i SATA podrške tu je samo ono što se nudi kroz Z87 čip.

I/O stražnji panel:

• 1 x DVI-D
• 1 x HDMI
• 1 x LAN (RJ45) port
• 4 x USB 3.0 (blue)
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 6 x Audio jacks


Stražnji se I/O panel ni po čemu ne ističe, a za razliku od naprednijih ploča tu fali DisplayPort izlaz. No, za nezahtjevnog korisnika standardna će četiri USB2.0 i četiri USB3.0 konektora, uz LAN port i HDMI biti sasvim dovoljna.

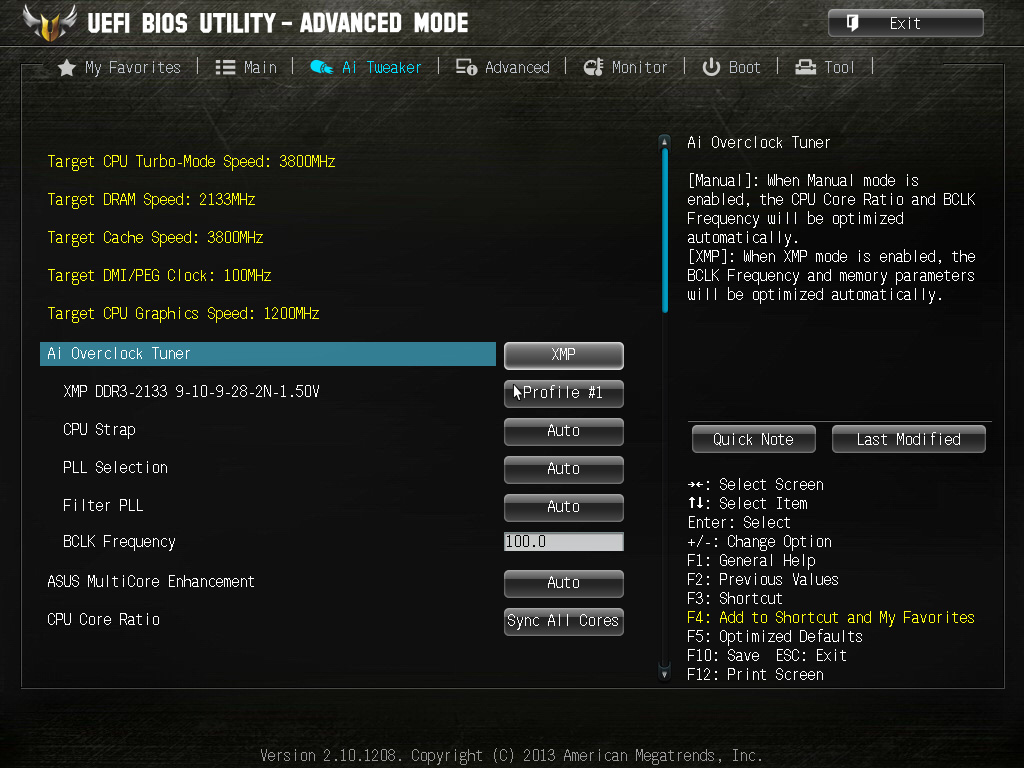

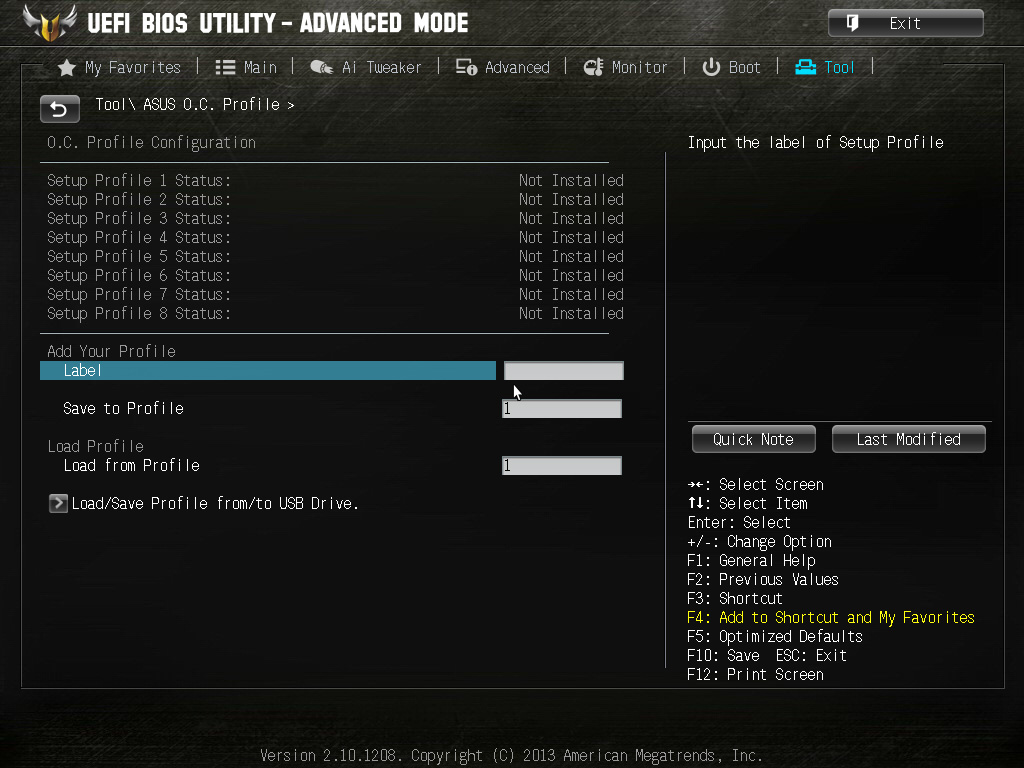

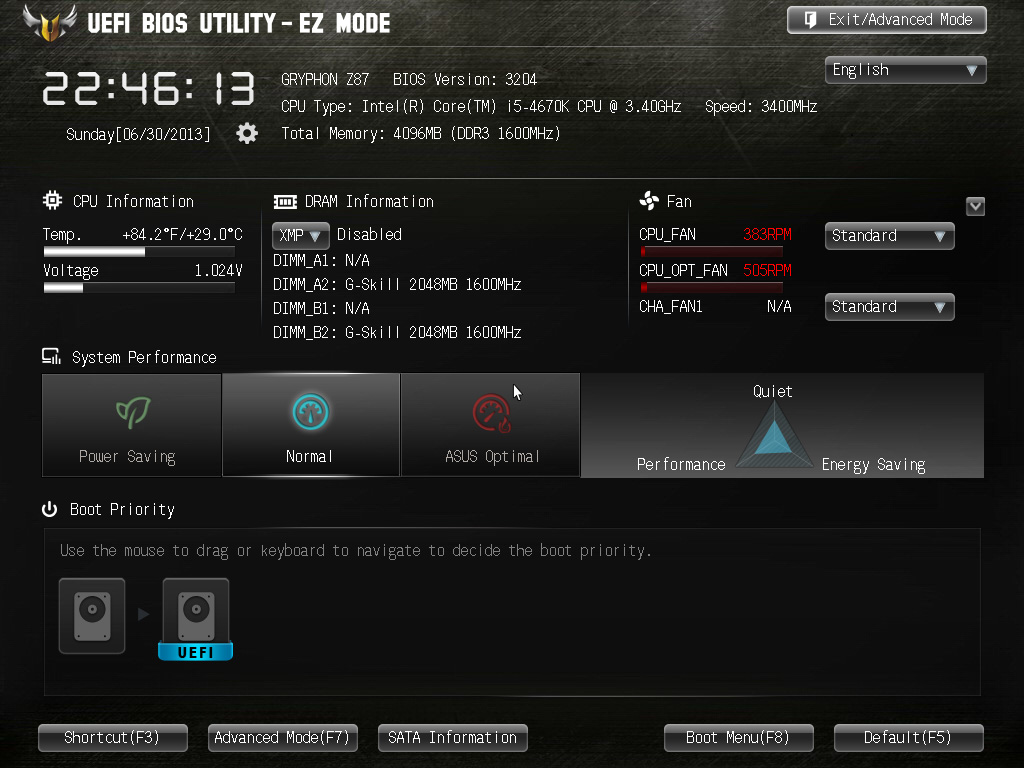

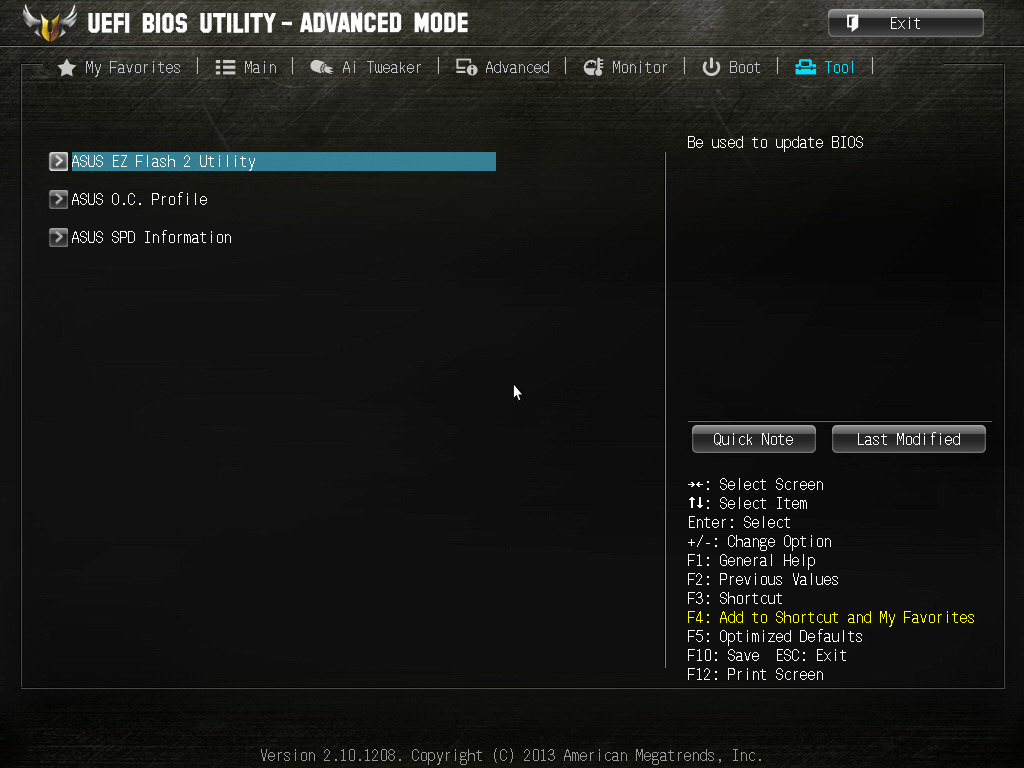

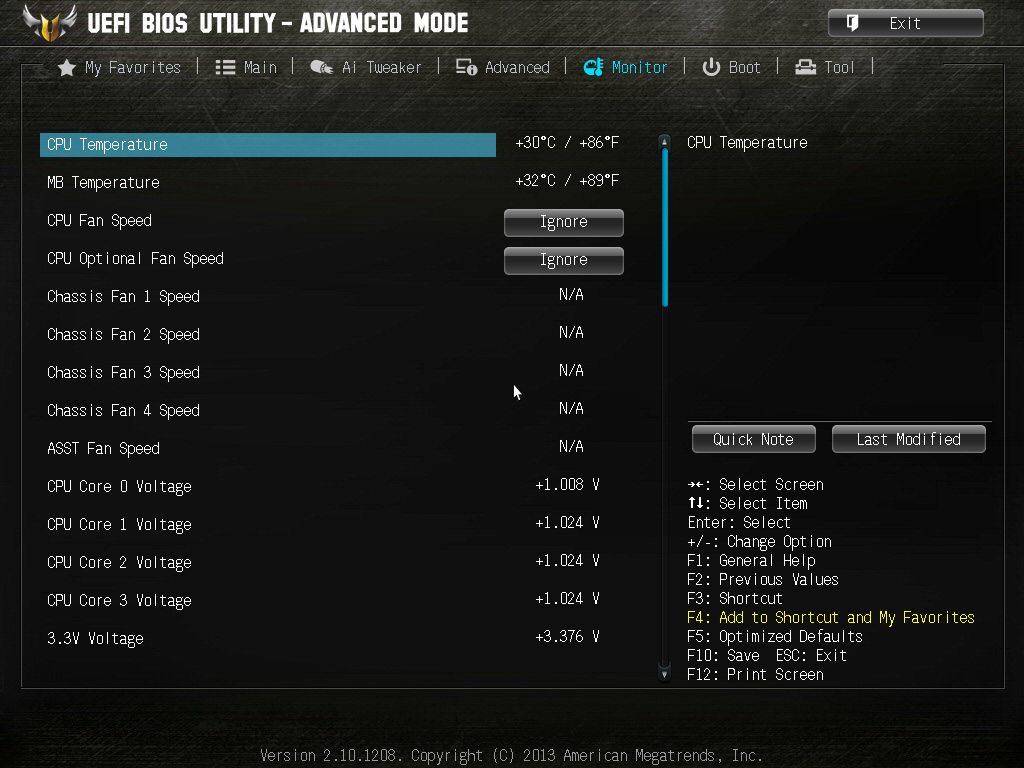

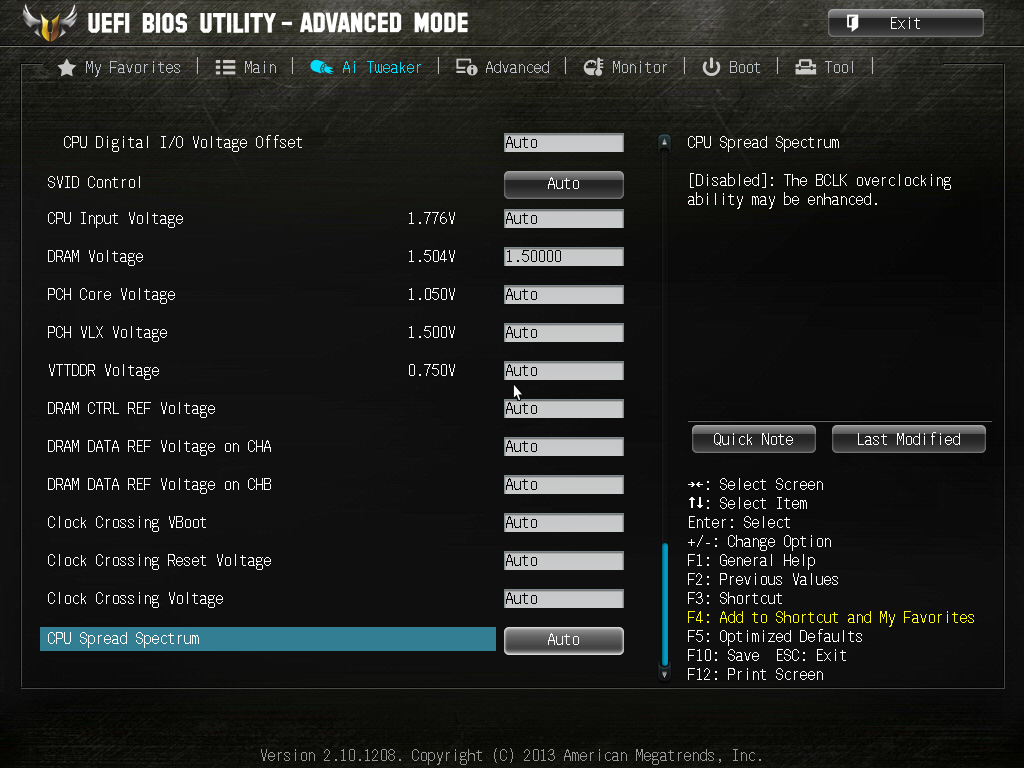

UEFI sučelje Gryphon Z87 ploče vrlo je slično i po izgledu i po mogućnostima onome Sabertooth Z87 modela pa tu nećemo previše duljiti. Sve što korisniku treba je tu, i ono najvažnije - lako će se snaći. I softverski dio je jednak kao kod Sabertooth modela, sa naprednom kontrolom ventilatora i sustavom za napredno praćenje temperatura iz mreže senzora na ploči i tri dodatna koje je moguće priključiti.

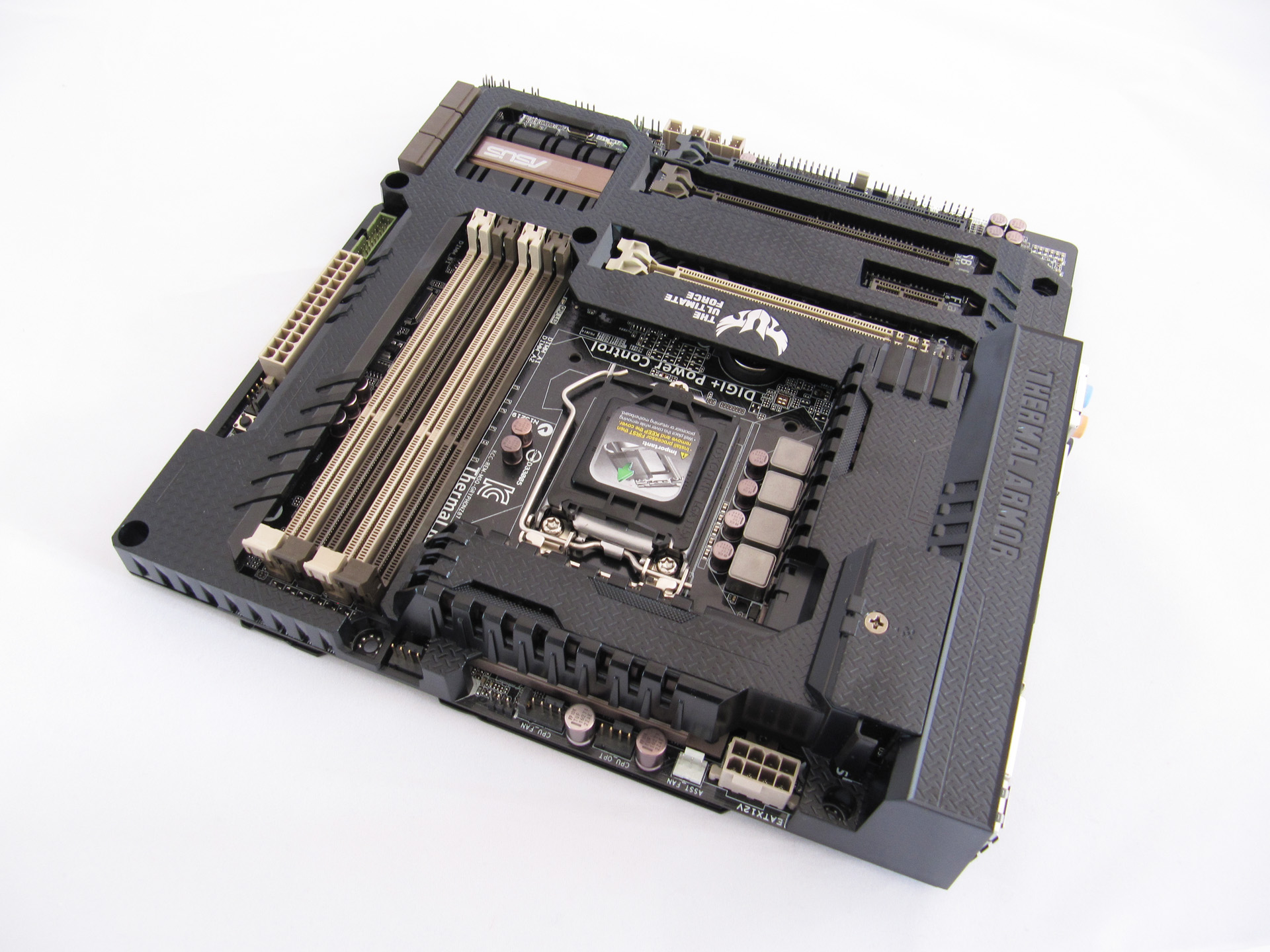

Gryphon Armor Kit

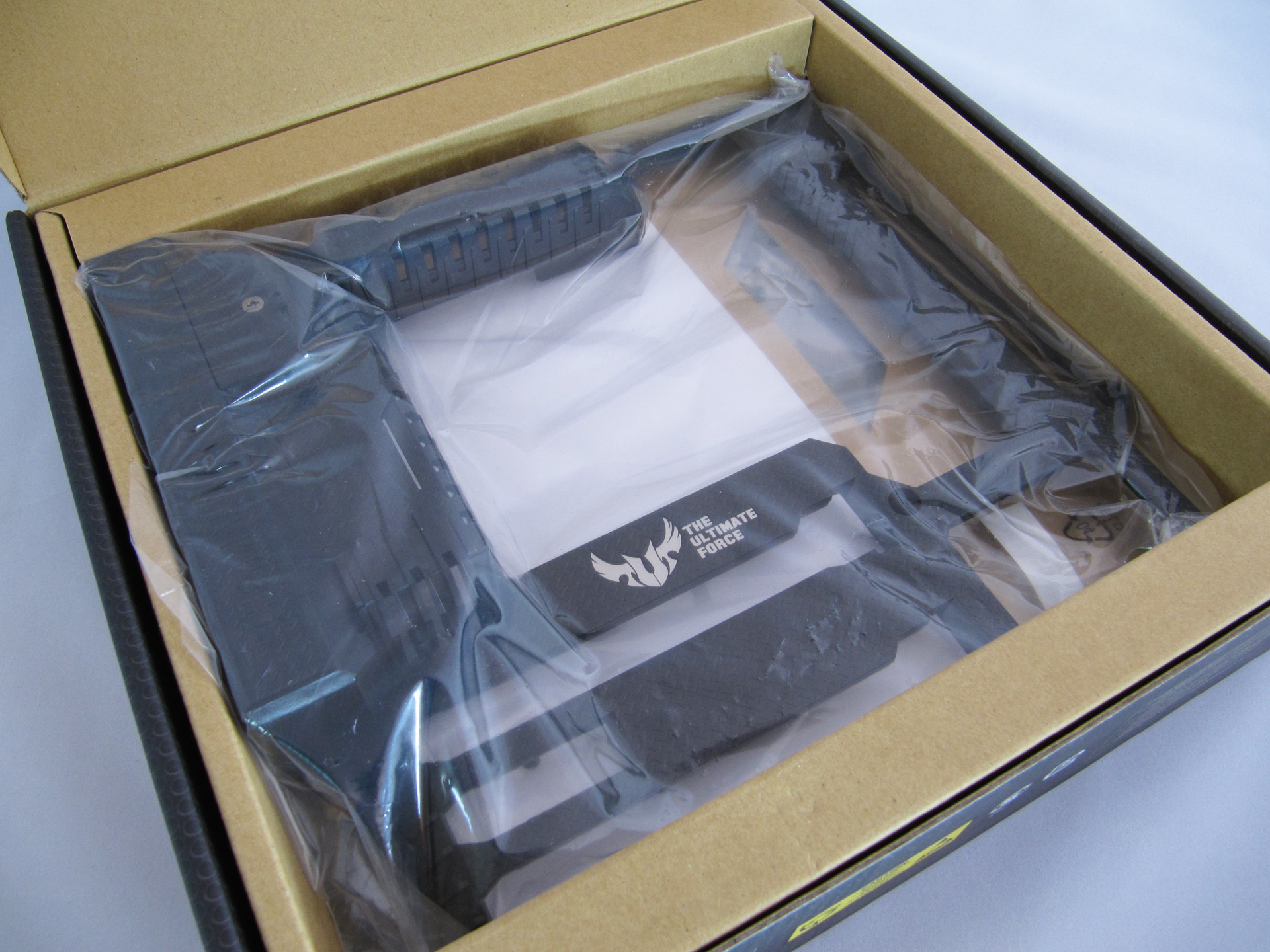

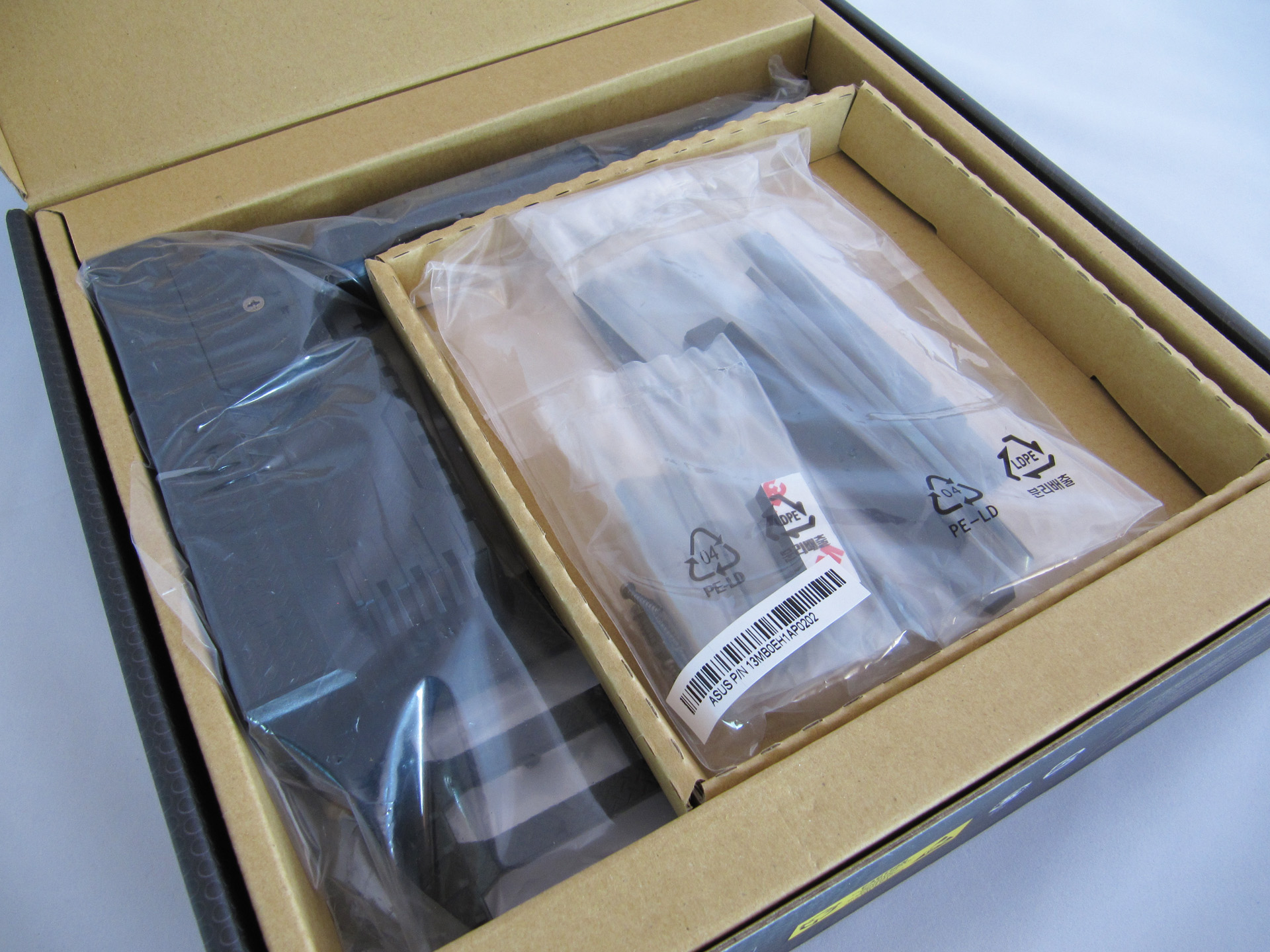

Sve one prednosti Sabertooth Z87 modela, sa Gryphonom ćete imati tek ako nabavite Armor Kit koji se prodaje po cijeni od otprilike 30 - 35 €. Cijena svakako nije mala, no TUF ploče imaju više smisla s ovim kitom koji im donosi veću čvrstoću i izvrsnu zaštitu od prašine. Armor Kit dolazi u kutiji identičnih dimenzija kao i ploča, a takav je i dizajn. Sa stražnje ćete strane saznati sve prednosti koje on donosi.

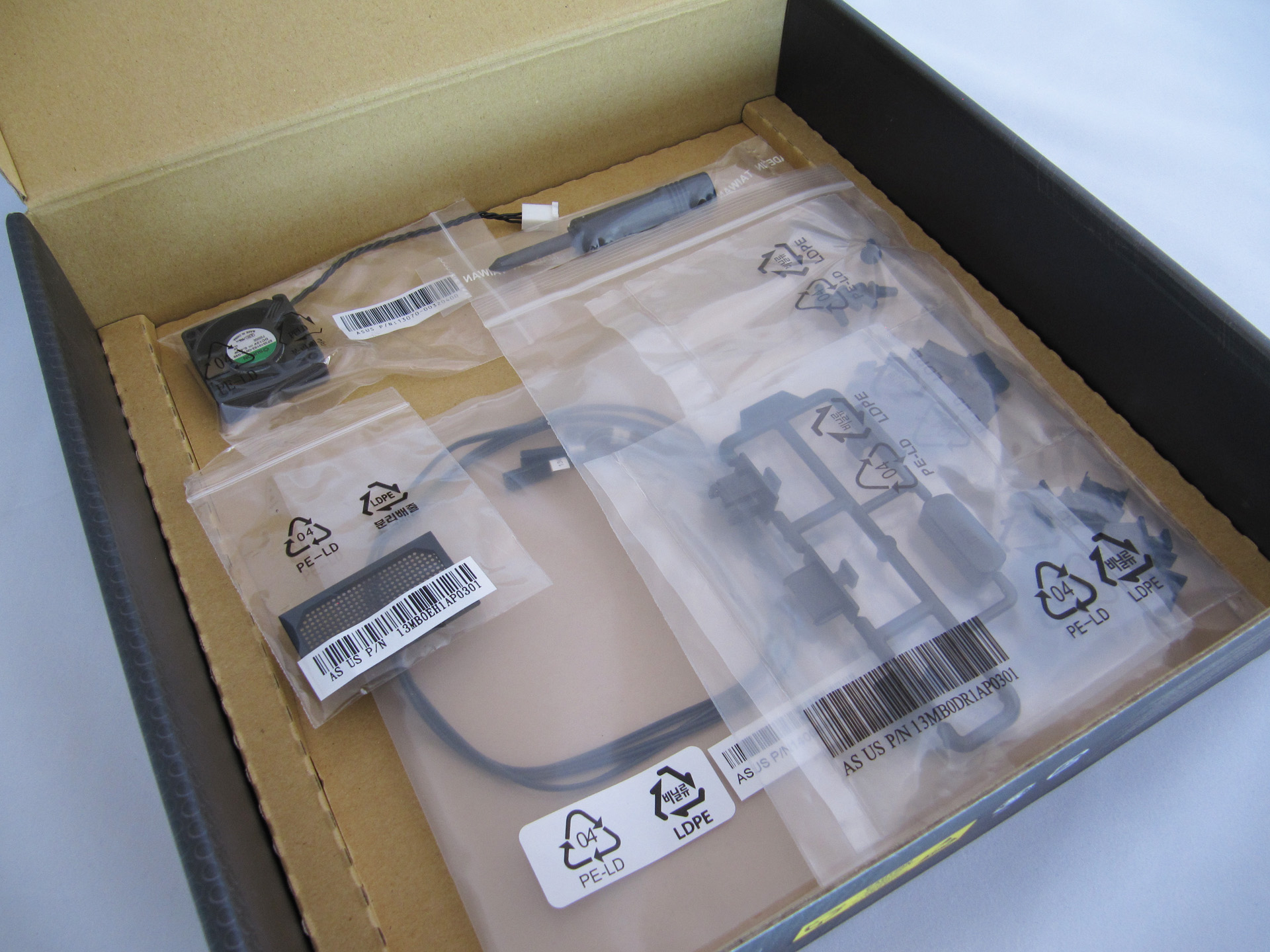

Tehnologije navedene na stražnjoj stranici - Thermal Armor, Dust Defender i TUF Fortifier, ostvaruje mnoštvo komponenata koje nalazimo u kutiji. Thermal Armor dijelovi broje - jedan Assistant ventilator (35 mm), jednu ljepljivu spužvicu za ventilator i jedan 40 mm I/O poklopac za ventilator. Smisao Thermal Armora je zaštita komponenata ploče od vanjskih toplinskih utjecaja pri čemu maleni ventilator pomaže u raspršivanju topline koja se generira između gornje zaštitne ploče i matične ploče. TUF Fortifier je donja metalna ploča koja služi kao nosač gornje Armor ploče, ali i povećava čvrstoću cijele konstrukcije te smanjuje mogućnost uvijanja PCB-a. Uz to dolazi vrećica s vijcima i jedan Philips odvijač. Kako bi instalacija prošla bez problema tu su i detaljne upute. Uz to, tu su i tri Termistor kabela kojima mjerimo temperaturu na tri mjesta koja sami odaberemo. Dust Defender dio je i najbrojniji a sastojis e od raznih poklopaca i čepića kojima sprječavamo nakupljanje prašine na PCB-u i komponentama ploče. Tu se nalaze - dva poklopca za DIMM slotove, tri PCIe x16 poklopca, jedan PCIe x1 poklopac, jedan set poklopaca za stražnji I/O panel (LAN, DP, HDMI, DVI i USB). Tu je i šest Audio čepića, deset onboard USB2.0 poklopaca, devet SATE/eSATA poklopaca i jedan filter za prašinu za stražnji I/O panel (frame + grid).

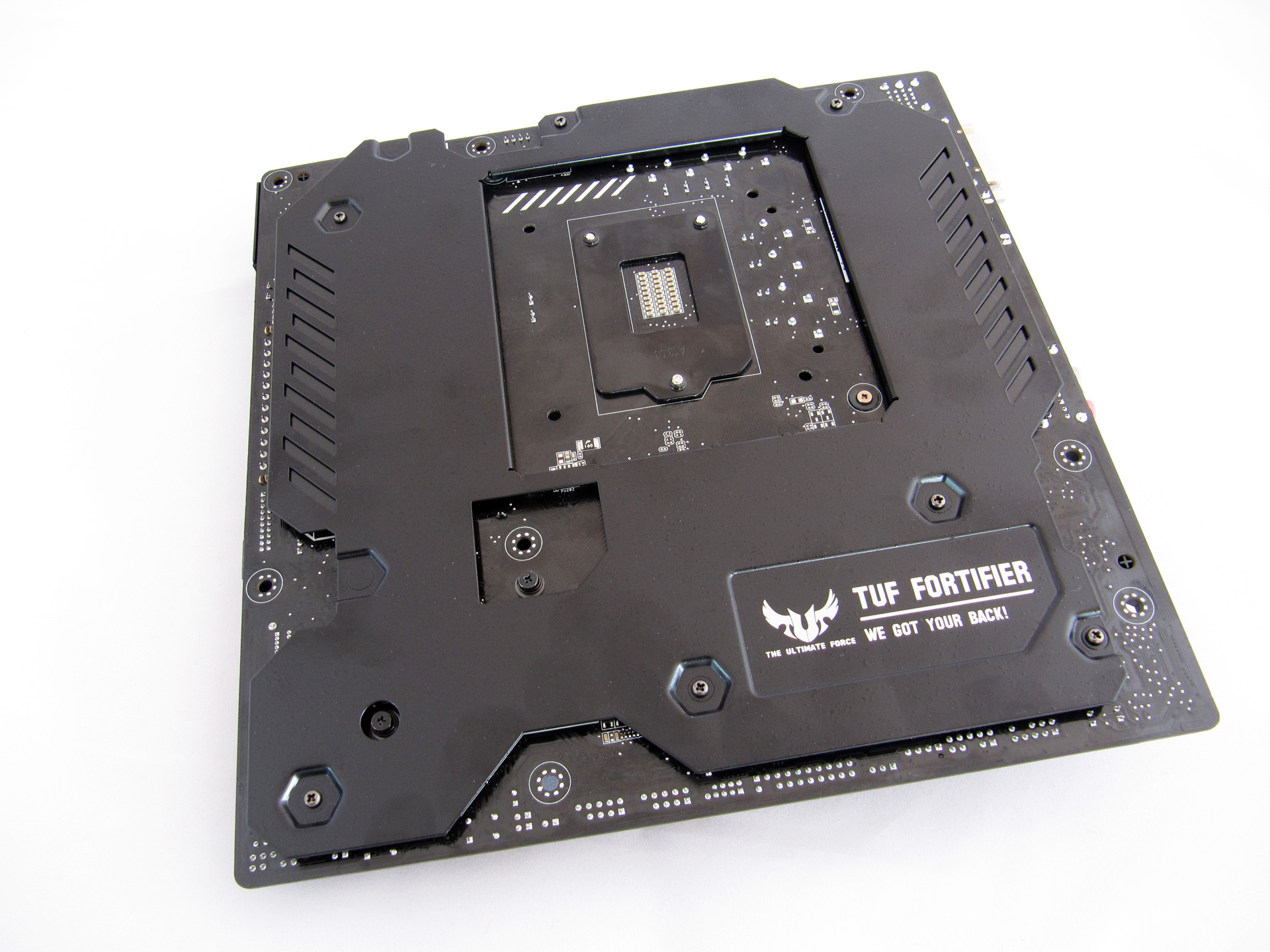

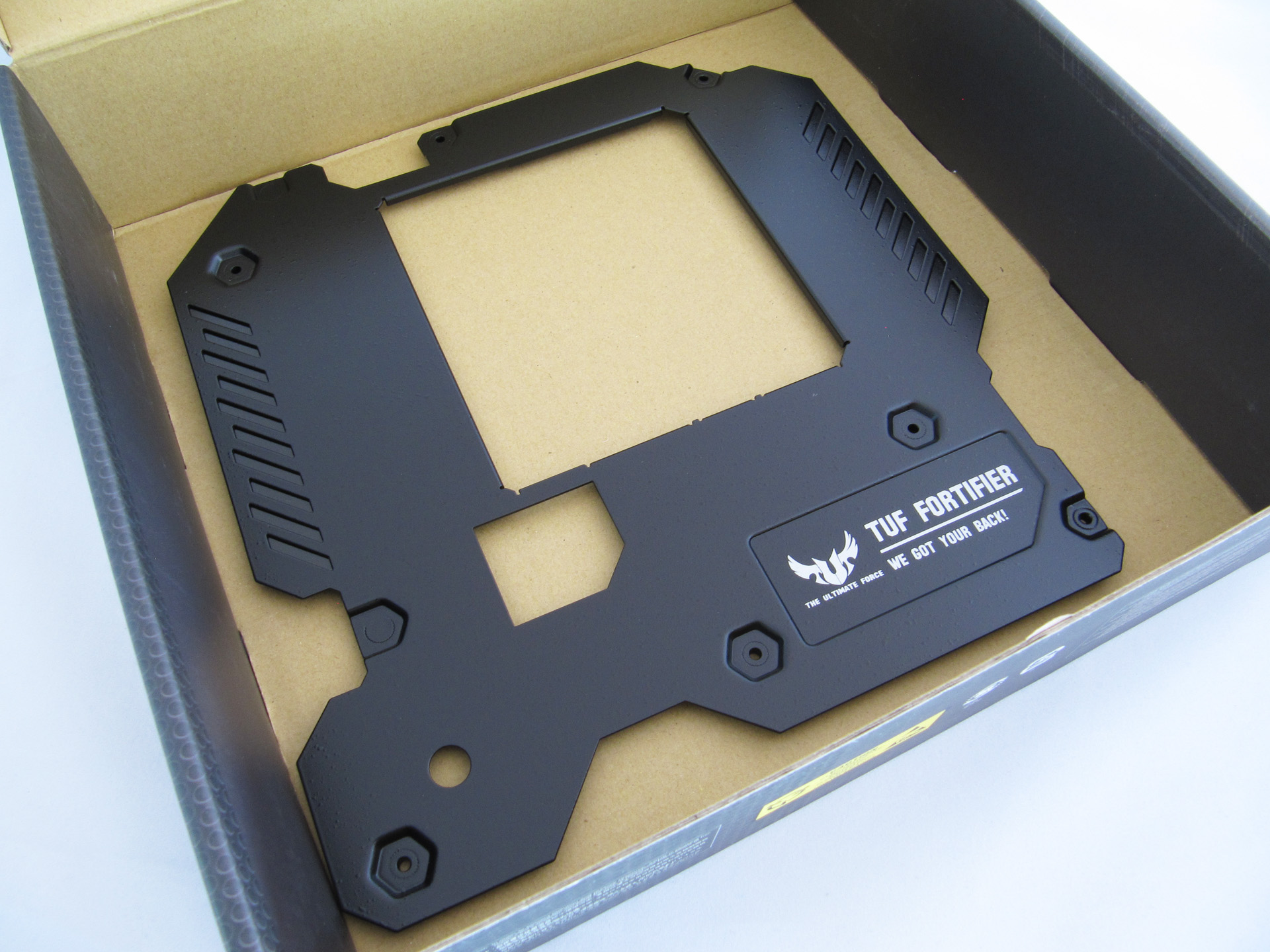

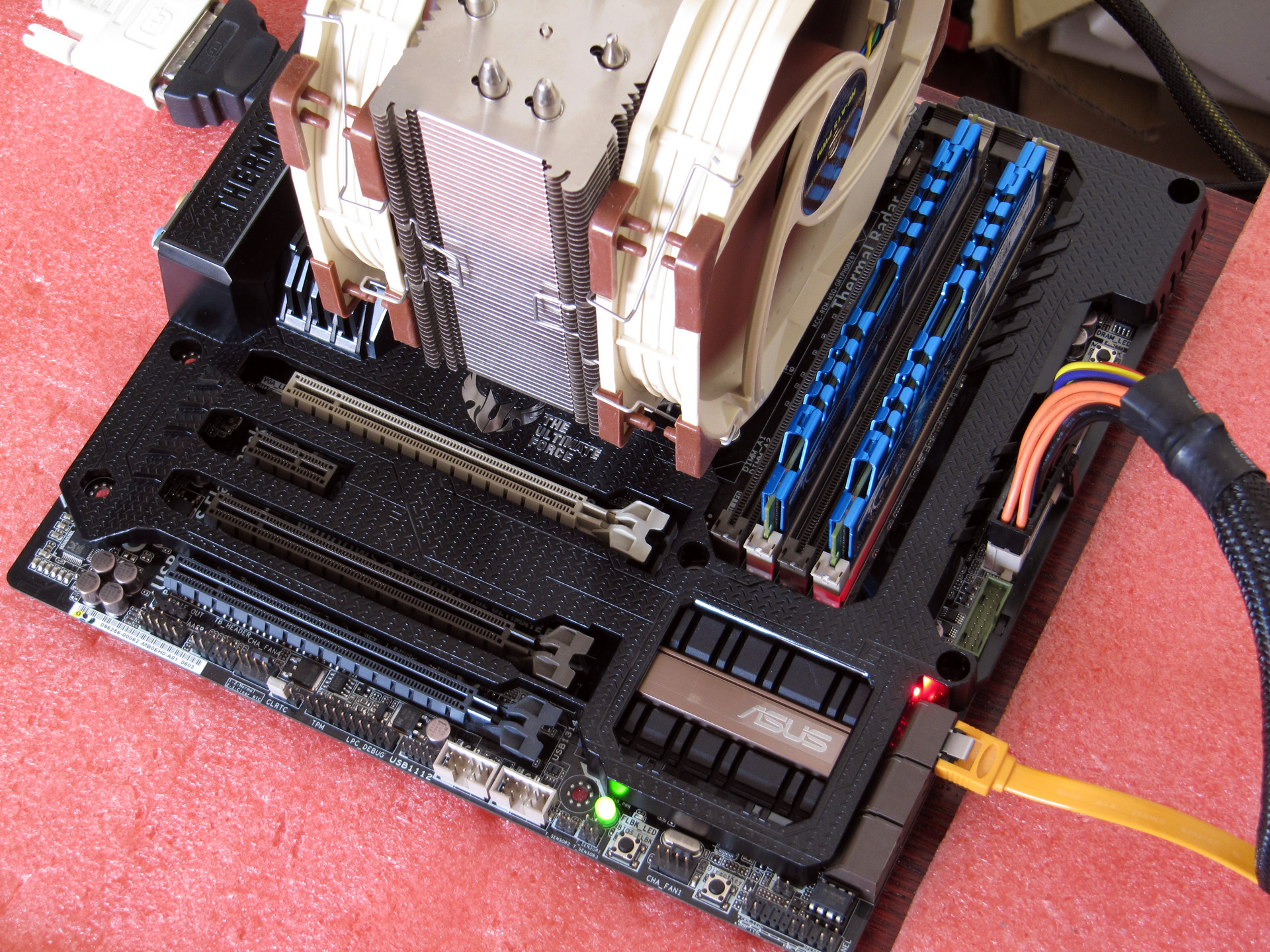

Prva stvar zaštite je postavljanje gornje i donje ploče koje povezujemo vijcima za plastiku. Nakon toga biramo želimo li ugraditi ventilator, filter za prašinu i sve ostale poklopce i čepiće čime ploču štitimo od prašine. Uz to, na T_Sensor konektore možemo postaviti dodatne Termistore na dovoljno dugim kabelima kojima mjerimo temperature na željenim pozicijama. U radu se ova ploča vrlo malo zagrijava, no postavljanjem kompletnog oklopa temperature pri dugotrajnom opterećenju rastu za par stupnjeva. Ugradnjom malenog 35 Assistant ventilatora smanjujemo temperature na ploči, no one su ipak na malo višoj razini nego kada oklopa nema. Ipak, nema straha jer su sve komponente na ploči ionako certificirane za rad na višim temperaturama.



Test sistem

Test sistem :: Hardware Platforme Asus Gryphon Z87; Asus Maximus VI Hero Procesor(i) Intel Core i5-4670K; Memorija G.Skill RipjawsX 2 x 2GB 2133MHz, F3-17000CL9D Grafičke kartice Intel HD4600; Zvučna kartica On Board Hard disk(ovi) Corsair Force 3 120GB; Napajanje Thermaltake Grand 1050W DVD-RW HP GSA-H60L

Testni sistem :: Software OS Windows 7 Ultimate 64-bit SP1 Chipset datoteke Intel Chipset Driver DirectX verzija 11 AIDA 64 Extreme Edition v.3.00.2500 3DMark Fire Strom PCMark 8 Home 7-Zip v. 4.65 x.264 Benchmark v.4.0



Način testiranja

Za ovaj test u labu nismo imali dostupan 4770K procesor, pa usporedbe s ranije testiranim pločama nećete vidjeti baš kao ni usporedbe u mogućnostima overclockinga. Overclocking smo isprobali na obje ploče sa 4670K procesorom kojeg nam je na test ustupio Asbis, i obje su se ponašale vrlo slično. To je samo znak da su novi Haswel procesori limit, te kako ploče ne mogu pokazati svoj puni potencijal. Rezultate overclockinga 4670K sa sve tri ploče vidjet ćete u nadolazećem testu Maximus VI Extreme ploče, a iz Asbisa nam je na test stigao još jedan zanimljiv procesor - 4770S pa i taj članak očekujte uskoro. Obje ploče su postigle vrlo slične rezultate u testovima pa smo ih prikazali samo nekoliko. Mjerena je i potrošnja čitavog sistema pod OCCT-om, a rezultate iGPU testova smo također izostavili jer su razlike vrlo male.

Futuremark
PCMark 8 Home
Asus Gryphon Z87 4179    Asus Maximus VI Hero 4164      0 21 00 42 00
3DMark Fire Strike
Asus Gryphon Z87 895    Asus Maximus VI Hero 893      0 3 00 6 00 90 0



Za početak kao i uvijek krećemo s Futuremarkovim testovima. Sada smo ih kompletno obnovili i uz već poznati 3DMark za ovu godinu tu je i novi PCMark 8 čiji smo Home test "provukli". Kao što smo mogli i naslutiti razlike između ploča su minimalne i tu nemamo što za komentirati.

7-Zip
Score (MIPS)
Asus Gryphon Z87 17464    Asus Maximus VI Hero 17203      0 45 00 90 00 13 500 180 00



Gryphon ploča ima nešto malo bolji rezultat od Hero-ice, no ništa što bi bilo zabrinjavajuće.

x.264 Benchmark
v#4#0 Score (fps)
Asus Gryphon Z87 197,1    Asus Maximus VI Hero 197,08      0 1 00 20 0



Ponovno minimalna razlika i u ovome testu.

AIDA64 - RAM
Read (MB/s)
Asus Gryphon Z87 32141    Asus Maximus VI Hero 31980      0 70 00 14 000 21 000 28 000 350 00
Write (MB/s)
Asus Maximus VI Hero 33241    Asus Gryphon Z87 33136      0 70 00 14 000 21 000 28 000 350 00
Copy (MB/s)
Asus Gryphon Z87 31318    Asus Maximus VI Hero 31279      0 70 00 14 000 21 000 28 000 350 00



Performanse memorije pri 2133MHz su izvrsne sa 4670K procesorom, a razlike ponovno nisu velike.

AS SSD
Seq. Read
Asus Maximus VI Hero 202,76    Asus Gryphon Z87 199,32      0 1 05 21 0
Seq. Write
Asus Maximus VI Hero 98,55    Asus Gryphon Z87 92,2      0 1 05 21 0



U ovome testu Gryphon nešto malo primjetnije zaostaje. Originalna ideja je bila u test ubaciti i rezultate dobivene na ASM1061 kontroleru na Hero ploči no ovaj je benchmark izbacivao grešku. Kada smo test ponovili s AIDA-inim HDD testom primjetili smo kako su performanse na ASMedijinom kontroleru za oko 10-15% niže na našem Force 3 SSD-u.

Potrošnja
Idle (W)
Asus Maximus VI Hero 30    Asus Gryphon Z87 32      0 5 5 11 0
Load (W)
Asus Gryphon Z87 102    Asus Maximus VI Hero 103      0 5 5 11 0



I za kraj je ostala potrošnja koja se ponovno ne razlikuje znatnije. Zanimljivo je vidjeti kako je 4670K u punoj snazi trošio oko 30W manje od 4770K. Biti će vrlo zanimljivo vidjeti koliko će trošiti 4770S model kojeg imamo u labu na testu.

Obje su ploče potpuna novost u Asusovoj ponudi i kao takve tek trebaju naći svoje mjesto na tržištu. Za Maximus VI Hero će to možda biti malo lakše nego za Gryphon Z87 jer ima jasnije postavljenu ulogu. Zna se kako joj je preporučena cijena tek za 10 € viša od malog Gene modela koja nam je u prošlim serijama bila najdraža ROG ploča. iz toga razloga bo trebala biti vrlo popularna jer donosi nešto veću površinu PCB-a i tri PCIe x16 slota sposobna raditi na x8 + x8 + x16 pri čemu su prav dva 3.0 a zadnji 2.0 generacije. Gene model to nema, ali stoga ima miniPCIe utor koji će nekome dobro doći. U svemu ostalom su vrlo slične pa će na kraju samo afiniteti kupca odlučivati. Maximus VI Hero za 190 € nudi dovoljno opreme i mogućnosti proširenja, uz izvrstan zvučni podsustav, no njena najveća prednost je ipak svestrani BIOS i visoke overclocking mogućnosti. Nema tu možda ultra naprednih tehnologija kao kod Extreme modela, no sve osnovno i bitno za ekstreman OC je tu.

Gryphon Z87 će svoju ulogu na tržištu možda malčice teže naći jer su kupci sa Sabertoothom naučili dobiti sve što TUF serija ploča nudi out-of-the-box. I dok Sabertooth Z87 sa punom opremom košta oko 220 €, ova malena ploča se prodaje po preporučenoj cijeni od 150 € pri čemu ćete za Armor Kit morati nadoplatiti dodatnih 30 - 35 €. Prednost ove serije je naravno 5 godišnje jamstvo (ovisi o tržištu) i zbog toga se sve više kupaca i odlučuje za TUF ploče. Isto tako, ova ploča praktički i nema dodatne opreme i sve što s njom dobivate je generičko, tj. podržano od strane Z87 čipseta. Intelov LAN je za pohvalu, a zvučni sistem je prosječan odabir - ALC892. Z87 donosi šest SATA 6Gbps portova i šest USB 3.0 portova (uz svu silu onih po USB 2.0 standardu), pa je jedina posebnost "gole" ploče pojačana napojna jedinica i komponente. Za drugu veliku posebnost - Armor Kit, morate doplatiti dosta novca i pitanje je koliko će kupaca biti spremno to napraviti.

Sve u svemu Asus nastavlja s tradicijom izrade kvalitetnih ploča kojima je jedina ozbiljnija mana nešto viša cijena od konkurencije. No, ako nas pitate isplati ju se platiti. Uskoro donosimo i test najjače ROG ploče - Maximus VI Extreme, koja je stvarno poseban komad hardvera.
