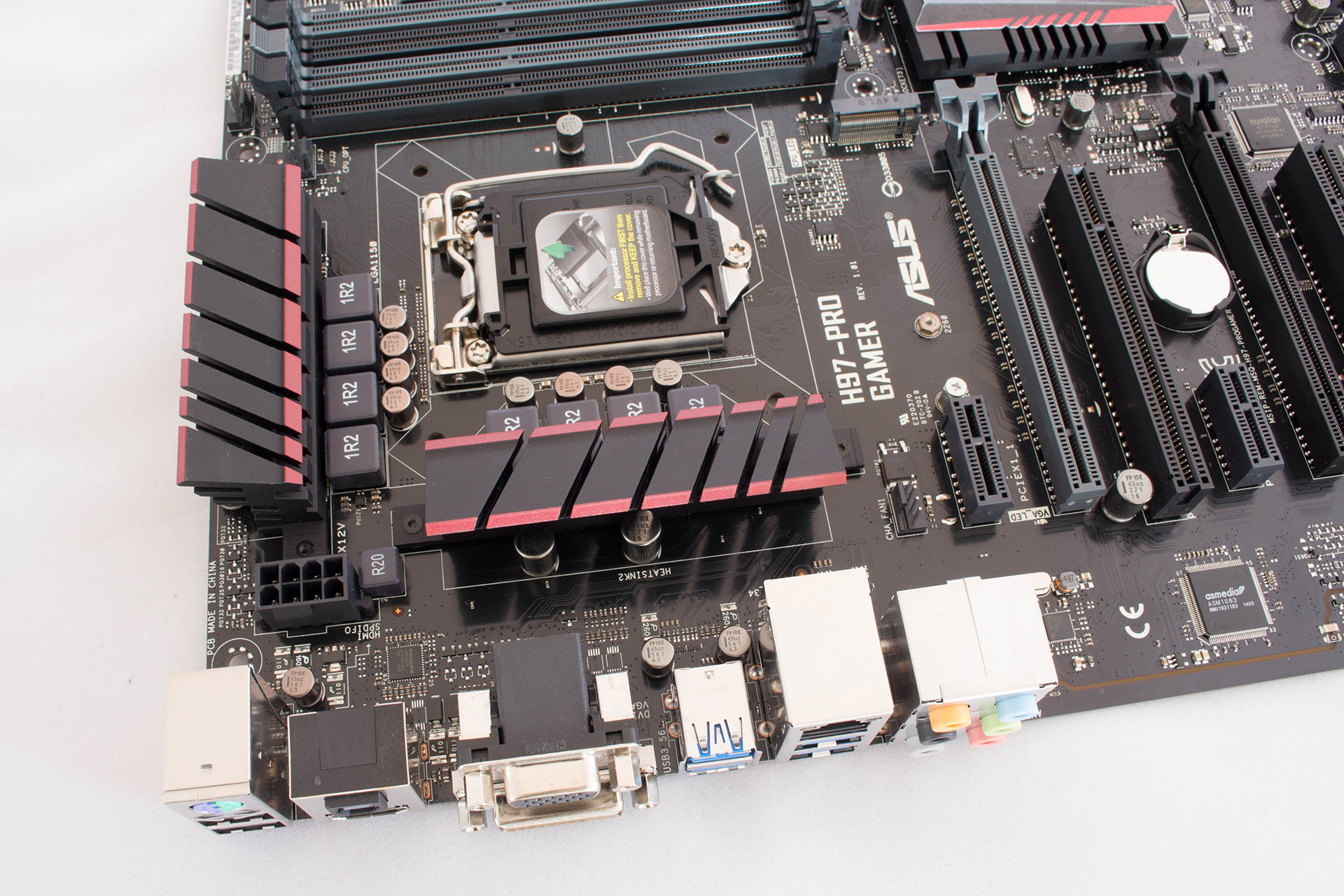

Da je ovo “ozbiljnija” ploča vidimo već po hlađenju i kompleksnijoj napojnoj jedinici koja je osam fazna, a ima Dual Intelligent processors II kontrolu (DIGI+ Power Control, TPU, EPU i Fan Xpert 3) i Gamer’s Guardian tehnologiju u što spada ESD zaštita na LAN, Audio, KBMS i USB3.0/2.0 portovima, zatim 10K Black Metallic kondenzatori i stražnji I/O od Stainless čelika. Između stražnjeg I/O-a i VRM-a se smjestio tek jedan kontroler i to ASM1442K – TMDS level shifter za HDMI. Hladnjaci su učinkoviti i pri overclockingu, te nisu jako visoki pri čemu ne smetaju većini hladnjaka. Ipak, našem 140 mm ventilatoru na Noctui D15 su malo smetali pa smo ga morali podići tako da je stršao iznad. Oko CPU ležišta je dovoljno mjesta, a memorijski su slotovi na standardnoj udaljenosti. Ispod ležišta je prostor za M.2 uređaje dužine 60 i 80 mm. Da je riječ o jeftinijoj ploči vidljivo je po prostoru ispred DIMM utora (DDR3, maks. 32GB), gdje nema naprednijih Asusovih tehnologija, već su tu samo ATX konektor, interni USB 3.0 konektor te jedan od pet 4-pinskih konektora za ventilatore.

 Asus H97-Pro Gamer Asus H97-Pro Gamer

Ova je ploča posebna po tome što ima fizički odvojenu audio jedinicu, a riječ je o SupermeFX tehnologiji sa HiFi grade operacijskim pojačalom, 115 dB SNR reprodukcijom i Crystal Sound 2 tehnologijom. Uz to tu su i ELNA premium audio kondenzatori te poznati Sonic Radar II softverski dodatak za igre. Sve u svemu, zvuk na ploči je izvrstan i eliminirana je potreba za nabavkom zasebne zvučne kartice. Mreža je Intelova – I218V, s daškom ROG tehnologije – GameFirst II o kojoj smo ranije već pisali. Na donjem se dijelu ploče nalazi uobičajeni set konektora, uz prisutnost i TPM konektora. Ploča podržava CrossFire tehnologiju no potrebno je znati kako drugi PCIe x16 slot radi na brzini od samo x4. Dva su PCIe x1 slota, te tri legacy PCI-a bez kojih se i moglo. na samom desnom rubu se nalaze četiri SATA 6Gbps konektora te jedan SATA Express koji je vjesnik nekih budućih vremena.

Asus H97-Pro Gamer Asus H97-Pro Gamer

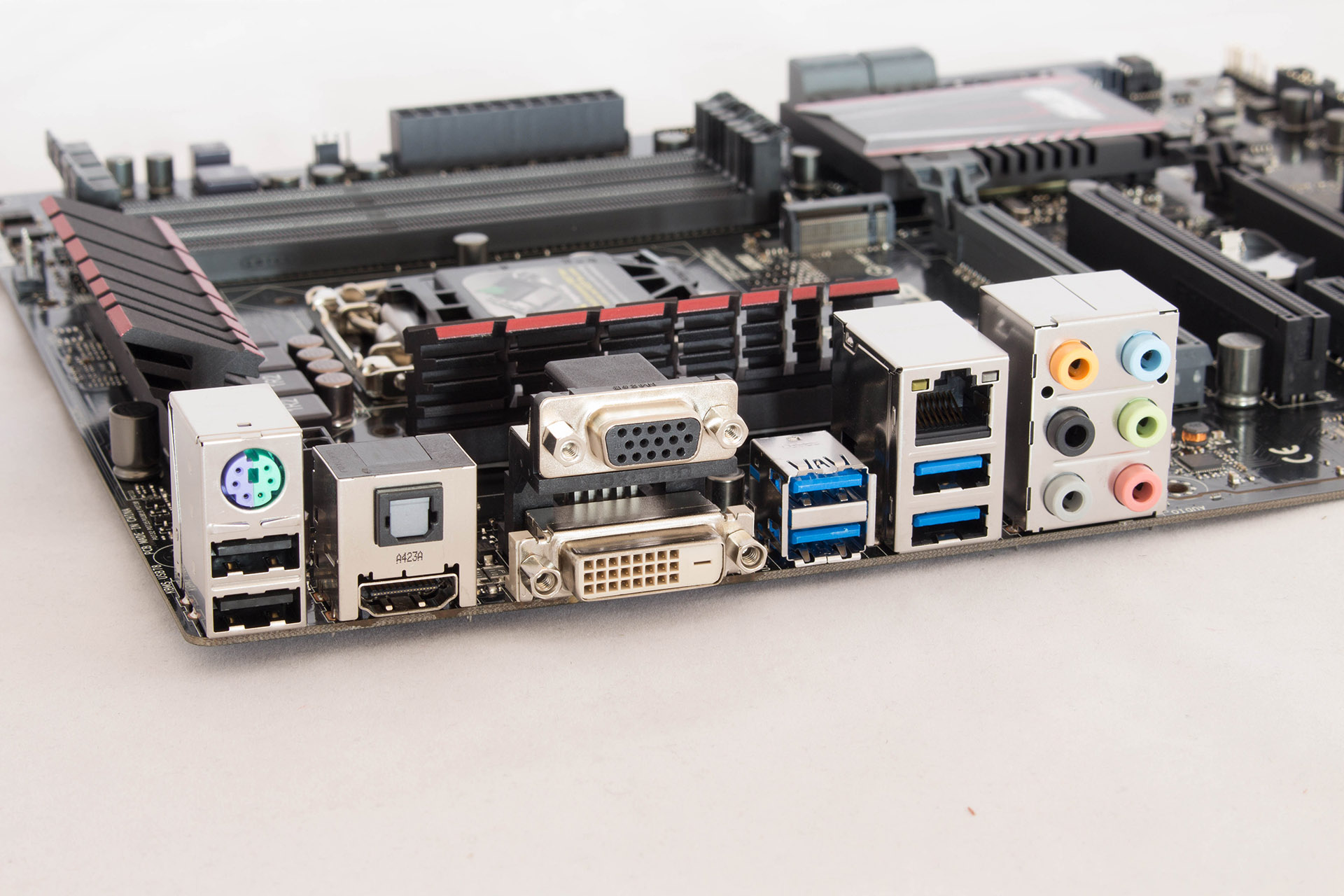

I/O stražnji panel:

  • 1 x PS/2 keyboard/mouse combo port
  • 1 x DVI-D
  • 1 x D-Sub1
  • 1 x HDMI
  • 1 x LAN (RJ45)
  • 4 x USB 3.0 (blue)
  • 2 x USB 2.0
  • 1x SPDIF
  • 6 x Audio jacks

Stražnji je I/O panel klasičan sa dva USB2.0 i četiri USB3.0 konektora, jednim LAN portom, tri video izlaza itd. Sasvim očekivano na ovakvoj ploči.

ASUS H97-PRO Gamer (dostupni naponi)
CPU Core Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V
CPU Cache Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V
CPU System Agent Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
CPU Analog I/O Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
CPU Digital I/O Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
DRAM Voltage Min. 1.2V, Max. 1.92V u koracima od po 0.01V
PCH Core Voltage Min. 0.700V, Max. 1.50V u koracima od po 0.005V
PCH VLX Voltage Min. 1.2V, Max. 2.0V u koracima od po 0.0125V
CPU Graphics Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V
CPU Input Voltage
Min. 0.8V, Max. 2.7V u koracima od po 0.01V



 Asus H97-Pro Gamer Asus H97-Pro Gamer

Asus H97-Pro Gamer Asus H97-Pro Gamer

UEFI sučelje izgledom i funkcionalnostima prati jače Z97 modele, a i sada smo se nakon više mjeseci korištenja konačno i naviknuli na novi izgled. Opcija ima pregršt, a iz tablice iznad vidimo i kako su naponi izdašni i sasvim dovoljni za overclocking na zraku. Naš smo i5-4670K bez problema natjerali na 24/7 stabilnih 4.5 GHz, dok je maksimum no ipak malo nestabilan postigao na 4.7 GHz. Moramo priznati kako je ovo vrlo solidan rezultat, kako su hladnjaci to sve lijepo izdržavali i kako ploča uz onaj Gamerski epitet može lako poslužiti i za solidan overclocking.

Sa softverske je strane više manje sve poznato, jer je glavni softver i dalje AiSuite III, koji uz pomoć još nekoliko korisnih aplikacija nadzire rad ove ploče, a korisne su i Ai Charger, WebStorage, Boot Setting kao i Home Cloud aplikacije. H97 ploče podržavaju Intel Small Business Advantage tehnologiju koja radi uz pomoć Management Engine Interface-a, o čemu smo već ranije pisali. ROG dašak osiguravaju Sonic Radar II softver i GameFirst II optimizacija za mrežni promet.
