ASUS H97-PRO Gamer
Datum objave 26.08.2014 - Krešimir Matanović
ASUS H97-PRO Gamer - prvi dio
Asus je u prošloj seriji imao ploču koja se zvala B85-PRO Gamer i koja je bila namijenjena korisnicima koji su željeli više tehnologije a po povoljnoj cijeni. Malo čudan izbor B85 čipseta, ove je godine zamijenjen s H97, koji je odmah u liniji nakon Z97, a nije namijenjen poslovnim korisnicima kao B85. Prije malo više od dva mjeseca smo testirali H97-PRO model, koji je vrlo sličan ovome, no naravno nema taj "igraći" pedigre. Ova je ploča na tragu jačih Z97 ROG ploča pa donosi naprednije zvučne i mrežne mogućnosti uz softverski dodatak Sonic Radara II, te hardverski M.2 & SATA Express tehnologija. Ploča dolazi u slično dizajniranoj kutiji kao kod B85-PRO Gamer modela, no s nekim potpuno novim tehnologijama koje su sada prikazane na poleđini.
Ploča je zaštićena u zasebnom kartonskom omotaču, te u antistatičkoj vrećici. S obzirom da je riječ o modelu nižeg tržišnog razreda, bundle nije naročito bogat te se sastoji od četiri SATA 6Gbps kabela, I/O zaštite, medija s upravljačkim programima i aplikacijama, te kao i uvijek iscrpnih uputa za korisnike.
Ukoliko se prisjetimo, H97-PRO je jednostavnije građena ploča (ujedno i malo uža), a dizajn joj je pratio jače Z97 modele, što se posebno odnosilo na hladnjak koji se nalazio na PCH-u. Ova ploča jako podsjeća na ranije spomenutu B85-PRO Gamer i na prvi pogled su vrlo slične. Obje naravno koketiraju s ROG serijom kako bi bile privlačne kupcima plićeg džepa. Na 30.5 x 24.4 cm (ATX) ploči zapravo je malo slobodnog mjesta i djeluje, a i je bogata opremom. Ipak, layout je vrlo dobar i nikakvih zamjerki tu nemamo. Hladnjaka su tri - po dva rebrasta na VRM jedinici, i jedan klasičan plošni na PCH-u. Ukupno gledajući, ploča djeluje moćnije i skuplje od cjenovnog ranga u kojem se nalazi.
Specifikacije
Asus H97-PRO Gamer
|
Podržani
procesori |
Intel® Socket 1150 for the 5/New 4/4 Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 22 nm CPU
Supports Intel Turbo Boost Technology 2.0 |
Čipset |
Intel H97 |
Memorija |
4 x DIMM, Max. 32GB, DDR3 1600/1333 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP) |
Utori
za proširenja |
1 x PCIe 3.0/2.0 x16 (x16 mode, gray)
1 x PCIe 2.0 x16 (max at x4 mode, black)
2 x PCIe x1
3 x PCI |
Multi-VGA
podrška |
Supports NVIDIA Quad-GPU SLI Technology
Supports AMD Quad-GPU GPU CrossFireX Technology |
LAN |
Intel I218V, 1 x Gigabit LAN Controller(s), featuring GAMEFIRST II
Gigabit Intel® LAN Connection- 802.3az Energy Efficient Ethernet (EEE) appliance |
Audio |
SupremeFX 8-Channel High Definition Audio CODEC featuring Crystal Sound 2
- Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
- High quality 115 dB SNR stereo playback output
- High-fidelity audio OP AMP(s)
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- Optical S/PDIF out port(s) at back panel
- Sonic Radar II |
Storage |
Intel H97 chipset :
1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3, with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode)
4 x SATA 6Gb/s port(s), gray
Support Raid 0, 1, 5, 10
Supports Intel Smart Response Technology, Intel® Rapid Start Technology, Intel Smart Connect Technology |
USB |
Intel H97 chipset :
6 x USB 3.0/2.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel H97 chipset :
8 x USB 2.0/1.1 port(s) (2 at back panel, black, 6 at mid-board) |
BIOS |
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.7, WfM 2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2,
CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified Log, F12 PrintScreen function, F3 Shortcut function, and ASUS DRAM SPD (Serial Presence Detect) memory information |
Format |
ATX Form Factor ( 30.5 cm x 24.4 cm ) |
Interni I/O portovi |
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin)
3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s)
1 x SATA Express connector: black, compatible with 2 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3 for M Key, type 2260/2280 devices
1 x TPM header
1 x COM port(s) connector(s)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
3 x Chassis Fan connector(s) (3 x 4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s) |
Specijalne značajke |
ASUS Dual Intelligent Processors 2 with DIGI+ VRM :
- The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 3 optimize the digital power setting, system performance, power saving and whole system cooling configuration
Gamer's Guardian:
- ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports
- DRAM Overcurrent Protection
- 10K Black Metallic Capacitors
- Stainless Steel Back I/O
- DIGI+ VRM
ASUS TPU :
- Auto Tuning
- TurboV
- GPU Boost without switch
ASUS EPU :
- EPU
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- USB 3.0 Boost
- Disk Unlocker
Interactive HomeCloud
- Media Streamer
ASUS Quiet Thermal Solution :
- Stylish Fanless Design Heat-sink solution
- ASUS Fan Xpert 3
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS UEFI BIOS EZ Mode
- Push Notice
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Slot
- ASUS Q-DIMM |
|
ASUS H97-PRO Gamer - drugi dio
Da je ovo "ozbiljnija" ploča vidimo već po hlađenju i kompleksnijoj napojnoj jedinici koja je osam fazna, a ima Dual Intelligent processors II kontrolu (DIGI+ Power Control, TPU, EPU i Fan Xpert 3) i Gamer's Guardian tehnologiju u što spada ESD zaštita na LAN, Audio, KBMS i USB3.0/2.0 portovima, zatim 10K Black Metallic kondenzatori i stražnji I/O od Stainless čelika. Između stražnjeg I/O-a i VRM-a se smjestio tek jedan kontroler i to ASM1442K - TMDS level shifter za HDMI. Hladnjaci su učinkoviti i pri overclockingu, te nisu jako visoki pri čemu ne smetaju većini hladnjaka. Ipak, našem 140 mm ventilatoru na Noctui D15 su malo smetali pa smo ga morali podići tako da je stršao iznad. Oko CPU ležišta je dovoljno mjesta, a memorijski su slotovi na standardnoj udaljenosti. Ispod ležišta je prostor za M.2 uređaje dužine 60 i 80 mm. Da je riječ o jeftinijoj ploči vidljivo je po prostoru ispred DIMM utora (DDR3, maks. 32GB), gdje nema naprednijih Asusovih tehnologija, već su tu samo ATX konektor, interni USB 3.0 konektor te jedan od pet 4-pinskih konektora za ventilatore.
Ova je ploča posebna po tome što ima fizički odvojenu audio jedinicu, a riječ je o SupermeFX tehnologiji sa HiFi grade operacijskim pojačalom, 115 dB SNR reprodukcijom i Crystal Sound 2 tehnologijom. Uz to tu su i ELNA premium audio kondenzatori te poznati Sonic Radar II softverski dodatak za igre. Sve u svemu, zvuk na ploči je izvrstan i eliminirana je potreba za nabavkom zasebne zvučne kartice. Mreža je Intelova - I218V, s daškom ROG tehnologije - GameFirst II o kojoj smo ranije već pisali. Na donjem se dijelu ploče nalazi uobičajeni set konektora, uz prisutnost i TPM konektora. Ploča podržava CrossFire tehnologiju no potrebno je znati kako drugi PCIe x16 slot radi na brzini od samo x4. Dva su PCIe x1 slota, te tri legacy PCI-a bez kojih se i moglo. na samom desnom rubu se nalaze četiri SATA 6Gbps konektora te jedan SATA Express koji je vjesnik nekih budućih vremena.
I/O stražnji panel:
- 1 x PS/2 keyboard/mouse combo port
- 1 x DVI-D
- 1 x D-Sub1
- 1 x HDMI
- 1 x LAN (RJ45)
- 4 x USB 3.0 (blue)
- 2 x USB 2.0
- 1x SPDIF
- 6 x Audio jacks
Stražnji je I/O panel klasičan sa dva USB2.0 i četiri USB3.0 konektora, jednim LAN portom, tri video izlaza itd. Sasvim očekivano na ovakvoj ploči.
ASUS H97-PRO Gamer (dostupni naponi)
|
CPU Core Voltage |
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
CPU Cache Voltage |
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
CPU System Agent Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
CPU Analog I/O Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
CPU Digital I/O Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
DRAM Voltage |
Min. 1.2V, Max. 1.92V u koracima od po 0.01V |
PCH Core Voltage |
Min. 0.700V, Max. 1.50V u koracima od po 0.005V |
PCH VLX Voltage |
Min. 1.2V, Max. 2.0V u koracima od po 0.0125V |
CPU Graphics Voltage |
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
CPU Input Voltage
|
Min. 0.8V, Max. 2.7V u koracima od po 0.01V |
|
UEFI sučelje izgledom i funkcionalnostima prati jače Z97 modele, a i sada smo se nakon više mjeseci korištenja konačno i naviknuli na novi izgled. Opcija ima pregršt, a iz tablice iznad vidimo i kako su naponi izdašni i sasvim dovoljni za overclocking na zraku. Naš smo i5-4670K bez problema natjerali na 24/7 stabilnih 4.5 GHz, dok je maksimum no ipak malo nestabilan postigao na 4.7 GHz. Moramo priznati kako je ovo vrlo solidan rezultat, kako su hladnjaci to sve lijepo izdržavali i kako ploča uz onaj Gamerski epitet može lako poslužiti i za solidan overclocking.
Sa softverske je strane više manje sve poznato, jer je glavni softver i dalje AiSuite III, koji uz pomoć još nekoliko korisnih aplikacija nadzire rad ove ploče, a korisne su i Ai Charger, WebStorage, Boot Setting kao i Home Cloud aplikacije. H97 ploče podržavaju Intel Small Business Advantage tehnologiju koja radi uz pomoć Management Engine Interface-a, o čemu smo već ranije pisali. ROG dašak osiguravaju Sonic Radar II softver i GameFirst II optimizacija za mrežni promet.

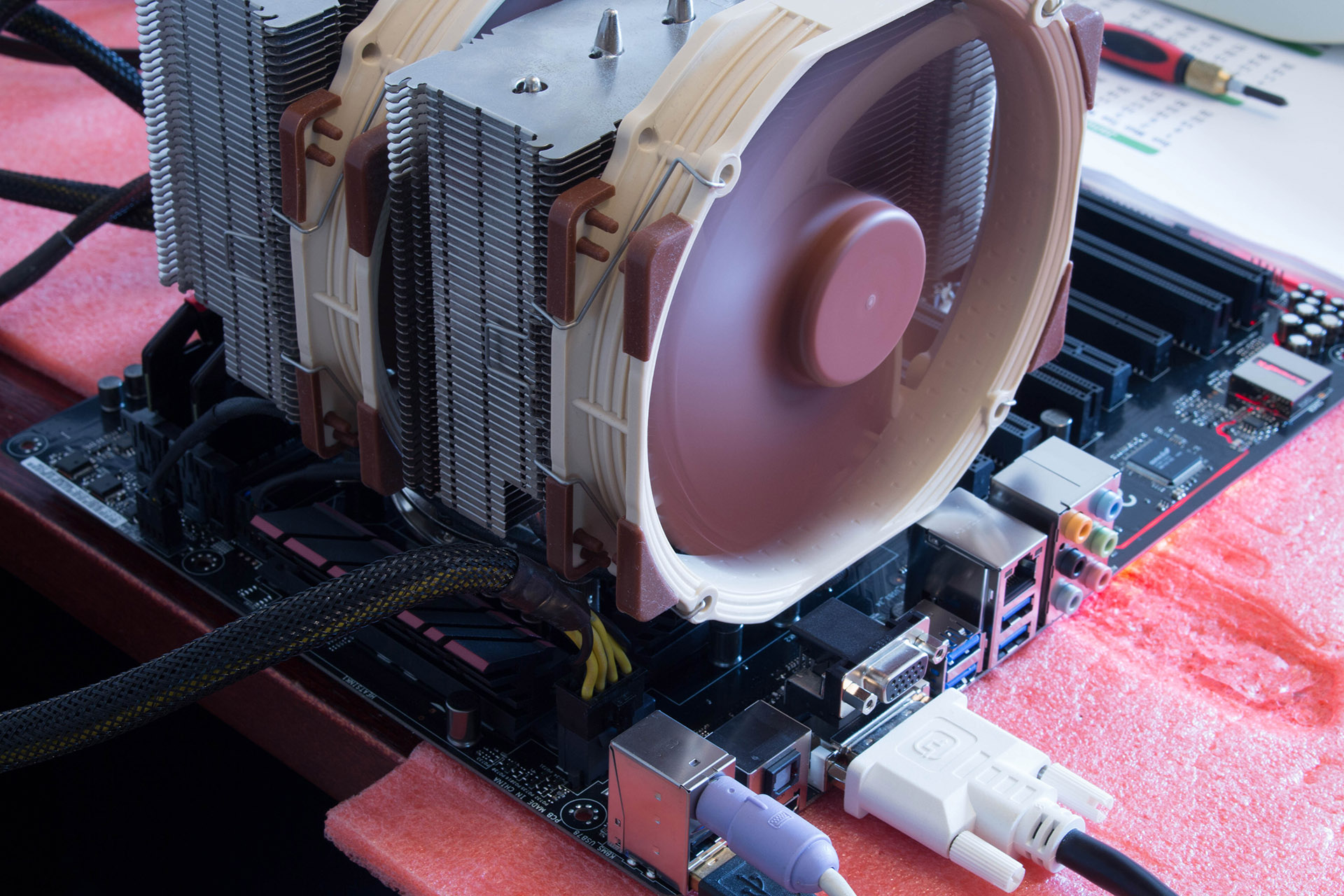

Test sistem, način testiranja i overclocking
Test sistem
Test sistem :: Hardware |
Matična ploča
|
Asus H97-PRO Gamer |
Procesor |
Intel Core i7-4770K |
Memorija |
Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R |
Grafičke
kartice |
Intel HD4600; |
Zvučna kartica |
On Board |
SSD |
Intel DC S3500; SSD 730 |
Napajanje |
Thermaltake Grand 1050W |
Monitor |
Dell UltraSharp U2713HM |
|
Testni sistem :: Software |
OS |
Windows 8.1 |
Chipset
datoteke |
Intel Chipset Driver 10.0.13, HD Graphics Driver 15.28.22.3517 |
DirectX
verzija |
11 |
AIDA 64 Extreme Edition |
v.4.30.2900 |
3DMark |
FireStrom |
PCMark 8 |
Home, Accelerated |
7-Zip |
v. 9.20 |
|
Način testiranja i overclocking
On našeg smo se vjernog i7 4770K morali oprostiti pa smo testove napravili s nešto slabijim i5-4670K koji je i primjereniji ovakvoj ploči. I taj nam procesor dobro služi i za pronalaženje maksimalnih mogućnosti ploča po pitanju
overclockinga i za testiranje radnih parametara i performansi. Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča koje smo ranije testirali sa 4770K procesorom. H97 ploče nativno ne podržavaju brzine DDR3 memorije iznad 1600 MHz, pa zbog toga "trpi" propusnost ali i grafičke performanse. Isto tako, H97 ploče ne "zakucavaju" sve četiri jezgre procesora na maksimalni mogući Turbo takt, kao što to rade Z97 ploče, pa će i vršna potrošnja tako biti nešto niža.
Overclockirali smo ručno pri čemu smo napon CPU-a podigli na 1.3V i množitelj najprije na 43, pa 44 i na kraju 45 koji je bio apsolutno stabilan. Nešto nestabilniji je procesor bio na množitelju 46 i 47, no i to je bilo tek nakon par sati torture. Ipak, 4.5 GHz za 4670K je odličan rezultat na ovoj ploči i preporučljiv je za korištenje 24/7 uz naravno kvalitetan hladnjak. S našom Noctuom D15 je vršna temperatura na jednoj jezgri nakon sat vremena opterećenja OCCT-om bila 74°C.
Rezultati testova
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="ASUS H97-PRO Gamer, Asus H97-PRO" values="3246,3201" colors="red,blue" height="200", min="0" max="3300"]
Kao i uvijek, za početak koristimo
PCMark koji mjeri općenite performanse sistema.
Gamerica ima nešto više performanse, što je zapravo i logično. Kako budemo testirali više ploča sa i5 4670K tako će se ova tablica popunjavati, pa ćemo vidjeti koliku razliku donose Z97 ploče i naravno brži RAM.
[ichart headers="ID,Score" title="3DMark" htitle="Score" labels="ASUS H97-PRO Gamer, Asus H97-PRO" values="805,798" colors="blue,orange" height="300", min="0" max="900"]
U
3DMarku se osjeti da memorija ne radi na visokoj frekvenciji i da iGPU ne može dati svoj maksimum kao na jačim pločama.
[ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)" labels="ASUS H97-PRO Gamer @ OC, ASUS H97-PRO Gamer, Asus H97-PRO" values="19773,16080,15955" colors="red,purple,blue" height="600", min="0" max="20000"]
H97 ploča ne "vara" kao Z97 i ne diže sve četiri jezgre na na maksimum, pa je i rezultat slabiji nego što to 4670K inače može.
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels=ASUS H97-PRO Gamer,Asus H97-PRO" values="23641,23626" colors="green,blue" height="300", min="0" max="24000"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="ASUS H97-PRO Gamer,Asus H97-PRO" values="24829,24786" colors="green,red" height="300", min="0" max="25000"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="Asus H97-PRO,ASUS H97-PRO Gamer" values="23227,22748" colors="green,blue" height="300", min="0" max="24000"]
Memorijske performanse su slabe jer obje ploče pri izboru XMP profila ne daju više od 1600 MHz, a unatoč tome što je moguće ručno odabrati brzinu, no ova ploča nije htjela iznad 1866 MHz unatoč činjenici kako je memorija deklarirana za rad na 2400 MHz.
[ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)" labels="Asus H97-PRO,ASUS H97-PRO Gamer" values="49,52" colors="orange,red" height="300", min="0" max="60"]
[ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)" labels="Asus H97-PRO,ASUS H97-PRO Gamer" values="101,103" colors="red,purple" height="300", min="0" max="110"]
Ovi sistemi ne troše puno pod opterećenjem, no Idle potrošnja je ipak nešto viša od očekivane.
Zaključak
H97-PRO ploča koju smo testirali prije dva mjeseca na našem tržištu košta oko 850 do 950 kuna s PDV-om, a H97-PRO Gamer bi trebala biti oko 100 kuna skuplja, jer je na njemačkom tržištu skuplja za 10 €. To bi značilo kako za ispod 1000 kuna kupac dobiva vrlo dobru ploču, koja donosi solidan paket opreme u obliku odlične audio jedinice, vrlo dobrih mrežnih mogućnosti potkovanih solidnim softverom, SATA Express i M.2 sučelja uz standardno dobru Asusovu kvalitetu izrade i ESD zaštitu. Overclocking mogućnosti su za pohvaliti, jer ova ploča ima napredniju napojnu jedinicu, a i hlađenje VRM-a je odlično riješeno. UEFI sučelje prati mogućnosti i jačih Asusovih ploča i užitak je tweakati sve dostupne opcije. Ploča je nešto skuplja od konkurencije, no i nudi puno više pa ju svakako preporučujemo ako budžet dozvoljava.
