Asus Maximus VII HERO, Z97-PRO [Wi-fi ac] & Gigabyte Z97X-UD5H test

I premda će se mnogi pitati što je zapravo novoga u ovoj seriji u odnosu na stariju Z87, Asus je kod ROG serije ipak pripremio neke novotarije koje nismo vidjeli na ranije. To ponajprije uključuje SATA Express, KeyBot, SoundStage itd. Kupce je teško motivirati na ponovnu kupovinu ako im se ne ponudi nešto novo. Slično je i sa uvođenjem najslabije opremljenog Ranger modela koji je samo 25 – 30 € jeftiniji od do sada najjeftinijeg HERO modela. Novi HERO ima težak zadatak opravdavanja te razliku u cijeni jer će većini korisnika biti jednostavnije uštedjeti i razliku potrošiti na neku drugu komponentu. S obzirom da je pripadnica ROG serije HERO-ica dolazi s nešto više opreme i većim bundleom, a pakiranje s otklopnom prednjom stranicom je već standardno. Bundle sadrži šest SATA III kabela, jedan SLI mostić, jednu I/O zaštitu, jednu 12-u-1 ROG naljepnicu za obilježavanje kabela, jedan 2-u-1 Q-Connector kit, jednu ROG vješalicu za kvaku, korisničke upute te naravno medij s upravljačkim programima i aplikacijama.

HERO je na prvi pogled identičan Rangeru i teško je pronaći razlike. Asus je puno vremena posvetio uljepšavanju ovih ploča, pa su one i prve koje dolaze s dvobojnim PCB-om. Većina ga je u mat crnom finišu, dok su pojedini elementi oko PCH i audio kontrolera napravljeni u crvenoj boji. Treba naglasiti i odlično dizajnirani PCH hladnjak koji ima keramički premaz i Asusov logo napravljen u pleksiglasu a u to su uključene i crvene LED-ice – kombinacija izgleda odlično. I na VRM dijelu su hladnjaci zanimljivog i učinkovitog dizajna a povezani su tzv. „flat“ toplovodnom cijevi koja pospješuje prijenos topline. Nadalje, tu su specijalno dizajnirane prigušnice koje mame poglede, pa uredno posložena i od ostatka PCB-a odvojena audio jedinica sa SupermeFX zaštitom na audio kontroleru, te audio kondenzatorima. Sve u svemu HERO, baš kao i Ranger izgleda odlično. Hladnjaci su identični, a posao odrađuju izvrsno. Kada krenemo overclockirati zagriju se, i tada ih je poželjno prisilno hladiti.

Specifikacije Asus Maximus VII HERO Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DIMM, Max. 32GB, DDR3 3200-1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) 1 x PCIe 2.0 x16 (x4 mode, black) 3 x PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA® Quad-GPU SLI™ Technology Supports AMD Quad-GPU CrossFireX™ Technology LAN Intel I218V, 1 x Gigabit LAN Controller Audio ROG SupremeFX 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - SupremeFX Shielding Technology - ELNA premium audio capacitors Audio Feature : - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II Storage Intel Z97 chipset : 6 x SATA 6Gb/s port(s), gray, Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology1x M.2 Socket 3 with M Key (2260 i 2280)ASMedia kontroler:2 x SATA 6GBps porta USB Intel Z97 chipset : 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z97 chipset : 7 x USB 2.0 port(s) (2 at back panel, , 5 at mid-board) BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a, Multi-Language BIOS Format ATX Form Factor: 30.5 cm x 24.4 cm Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 3 x USB 2.0 connector(s) support(s) additional 5 USB 2.0 port(s) 1 x TPM connector(s) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (3 x 4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x MemOK! button(s) 1 x Thermal sensor connector(s) 1 x Power-on button(s) 1 x Reset button(s) 1 x Clear CMOS jumper(s) 1 x ROG extension (ROG_EXT) header(s) 1 x KeyBot Button 1 x Sonic SoundStage Button Specijalne značajke ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 : - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS Exclusive Features : - AI Suite 3 - Ai Charger - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) ROG značajke Extreme Engine Digi+ III : - NexFET Power Block MOSFET - New Alloy Chokes - 10K Black Metallic Capacitors KeyBot - CPU Level Up - XMP - Direct Key ROG RAMDisk GameFirst III Extreme Tweaker



Napojna jedinica je kao i na Rangerici osam fazna, s naravno DIGI+ kontrolerom. Baš kao i Rangerica i ova je ploča opremljena M.2 Socketom 3 koji se nalazi ispod LGA ležišta, a  podržava PCIe storage rješenja tipa 2260 i 2280. Ono što Rangerica nema, a HERO-ica donosi su Start i Reset tipke i bogatije UEFI sučelje – tu su tako GPU.DIMM Post, Tweakers' Paradise, ROG SSD Secure Erase i Graphic Card Information Preview. Dodano na to HERO-ica ima i ASMedia PCIe SATA kontroler koji joj donosi dva SATA 6Gbps porta više.

Za zvuk je i dalje zadužen ROG SupremeFX osam kanalni HD Audio CODEC, potpomognut sa SupremeFX Shielding tehnologijom i ELNA premium audio kondenzatorima. Na stražnjem se panelu nalaze uobičajeni konektori pri čemu od video izlaza i dalje fali Display Port, a četiri USB 3.0 i dva USB 2.0 porta bi trebala biti dovoljna za većinu korisnika. UEFI sučelje nam se manje sviđa od prethodnih serija, no još je bogatije po pitanju OC značajki pa će se korisnici vjerujemo brzo snaći. Stražnji je I/O panel klasičan i na njemu nema nekakvih bitnijih novosti. Sa softverske je strane također sve identično i tu nećemo previše duljiti. Ploča je pokazala identičan overclocking potencijal kao i Rangerica, što znači kako je odlična i uz to vrlo stabilna u radu.

Redizajn Z97 serije matičnih ploča Asusu je donio elegantne proizvode koji se neće svidjeti samo određenom krugu korisnika (zlatni detalji iz prethodne serije), i time bi mogli osvojiti širi krug kupaca. Kod testa Deluxe modela smo hvalili elegantno dizajnirane i obojene VRM i PCH hladnjake, a tu su i elementi na mat crnom PCB-u koji privlače poglede. Ovaj Pro [Wi-fi ac] model donosi nešto manje opreme, no uz zadržavanje Wi-Fi-a uz podršku Asus Home Cloud softvera zapravo nudi sve što je prosječnom korisniku potrebno. Uz to, riječ je o izvrsnoj multimedijalnoj ploči, a PRO nije ni ništa slabiji overclocker od Deluxe-a. U pakiranju uz ploču dolaze i standardno izdašne upute za korištenje, SATA kabeli, I/O zaštita, WiFi+BT antena, CrossFire mostić itd.

Layout ploče je odličan, još je malo čišći nego kod Deluxe modela i ništa ničemu ne smeta, pa je sve lako dostupno. Hladnjaci su identični kao i kod Deluxe modela, i svoj posao odrađuju odlično.  Za razliku od Deluxe modela, ova ploča ima jedan SATA Express utor manje, a kao i ona ima M2 utor, te WiFi + Bluetooth modul na stražnjem I/O portu. Ipak, Deluxe model ima jedan LAN konektor i jedan kontroler više, kompleksniju napojnu jedinicu (16 vs. 12 faza), te nekoliko detalja više poput CRL_CMOS tipke, Reset tipke a i neke su stravi malo drugačije razmještene na PCB-u - Q_Code, Nuvotonov Super I/O kontroler itd.

Specifikacije Asus Z97-PRO Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DIMM, Max. 32GB, DDR3 3200(O.C.)-1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) 1 x PCIe 2.0 x16 (max @ x4 mode) 4 x PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA Quad-GPU SLI Technology Supports AMD 3-Way GPU CrossFireX™ Technology LAN Intel I218V, 1 x Gigabit LAN, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY) Audio Realtek ALC1150 8-Channel High Definition Audio CODEC featuring Crystal Sound 2 - Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking - High quality 112 dB SNR stereo playback output and 104 dB SNR recording input Audio Feature : - Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound - DTS Ultra PC II - DTS Connect - Optical S/PDIF out port(s) at back panel - BD Audio Layer Content Protection - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Audio amplifier: Provides the highest-quality sound for headphone and speakers - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity - Unique de-pop circuit: Reduces start-up popping noise to audio outputs - Top notch audio sensation delivers according to the audio configuration - EMI protection cover to prevent electrical noise to affect the amplifier quality Storage Intel Z97 chipset : 1 x SATA Express port, compatible with 2 x SATA 6.0 Gb/s ports 1 x M.2 Socket 3, , with M Key, type 2260/2280 storage devices support (both SATA & PCIE mode) 4 x SATA 6Gb/s port(s), gray Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel® Rapid Start Technology, Intel Smart Connect Technology ASMedia SATA Express controller : 1 x SATA Express port, ASMedia PCIe SATA controller : 2 x SATA 6Gb/s port(s), black USB Intel Z97 chipset : 6 x USB 3.0/2.0 port(s) (4 at back panel, blue) Intel Z97 chipset : 6 x USB 2.0/1.1 port(s) (4 at back panel, , 4 at mid-board) ASMedia USB 3.0 controller : 2 x USB port(s) (at back panel) Wireless & Bluetooth Wi-Fi 802.11a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Support ASUS Wi-Fi Go! Utility Bluetooth V4.0+HS BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information Format ATX Form Factor: 30.5 cm x 24.4 cm Interni I/O portovi 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x SATA Express connector: black, 1 x M.2 Socket 3 for M Key, type 2260/2280 devices 1 x TPM header 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 4 x Chassis Fan connector(s) (4 x 4 -pin) 1 x S/PDIF out header(s) 1 x Thunderbolt header(s) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x EZ XMP switch 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) 1 x DRCT header(s) 1 x MemOK! button(s) 1 x TPU switch(es) 1 x EPU switch(es) 1 x Power-on button(s) 1 x Clear CMOS jumper 1 x USB BIOS Flashback button(s) Specijalne značajke 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection : - ASUS DIGI+ VRM - 16 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection - ASUS High-Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability - ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating ASUS TPU : - Auto Tuning - GPU Boost - TPU switch ASUS EPU : - EPU - EPU switch ASUS Digital Power Design : - Industry leading Digital 16 Phase Power Design - Industry leading Digital 2 Phase DRAM Power Design - CPU Power Utility - DRAM Power Utility ASUS Wi-Fi GO! - Wi-Fi GO! Function: Cloud GO!, Remote Desktop, Remote Keyboard & Mouse, File Transfer - Wi-Fi GO! & NFC Remote app for portable smartphone/tablet, supporting iOS 7 & Android 4.0 systems ASUS Exclusive Features : - AI Suite 3 - Ai Charger+ - USB Charger+ - Anti-Surge - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - USB 3.0 Boost - Disk Unlocker - Turbo LAN - Crystal Sound 2 ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-pipe solution ASUS EZ DIY : - Precision Tweaker 2 - ASUS O.C. Tuner - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Special Memory O.C. Design Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Media Streamer Turbo App Fan Xpert 3

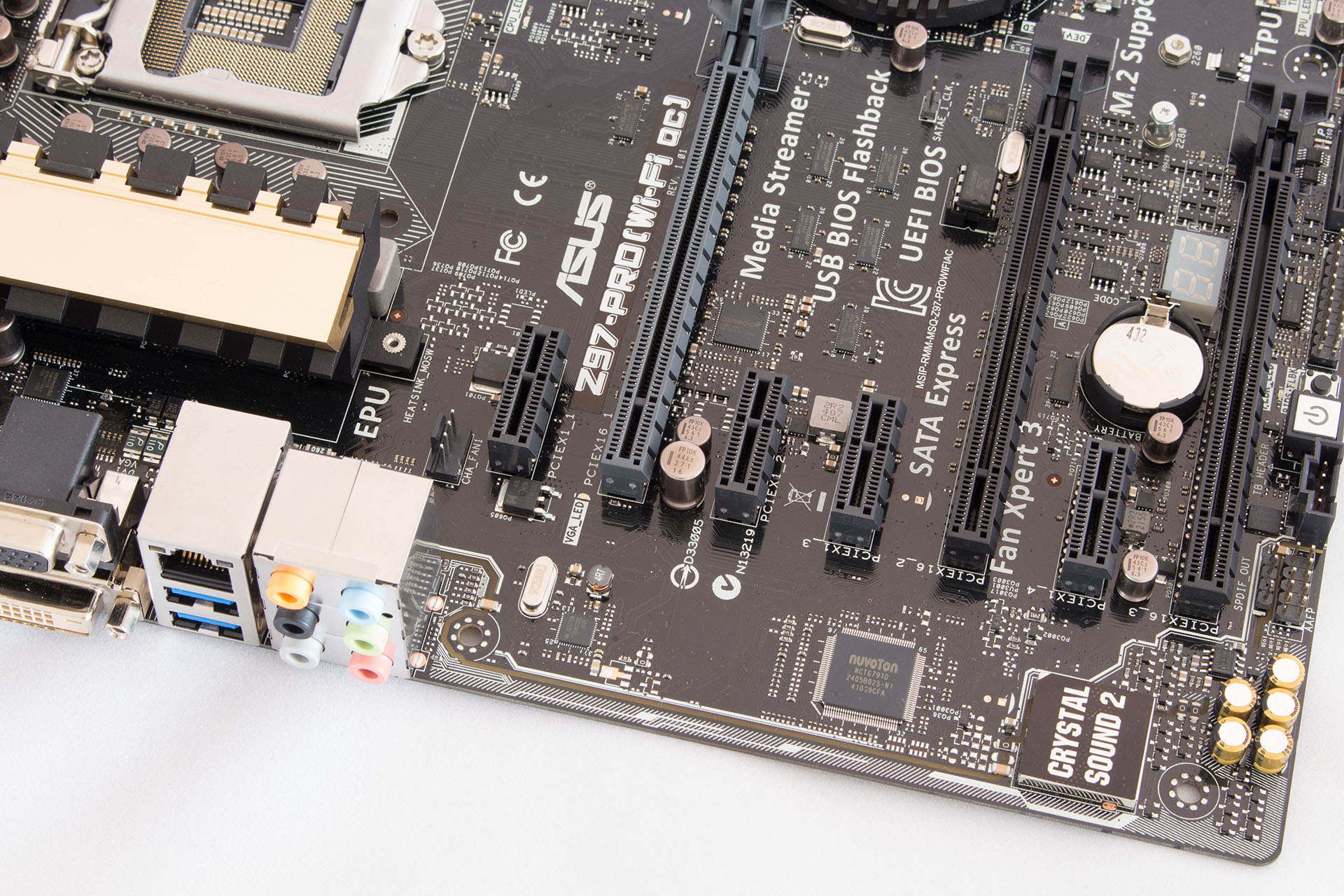

VRM jedinica je kao što smo spomenuli, u odnosu na Deluxe model doživjela smanjenje na dvanaest faza, a kontrola je i dalje DIGI+ sa 5-way optimizacijom. Zadržana su dva su PCIe 3.0 utora koji rade na 1x16 ili 2x 8 brzinama, a posljednji PCIe 2.0 x16 utor je brzine x4. Između njih se nalazi četiri PCIe x1 utora. Ploča podržava Quad-GPU SLI i 3-way Crossfire. USB 3.0 utora je osam, uz još šest USB2.0. Ploča donosi i jedan SATA Express konektor (Deluxe ima dva) i M.2 Socket 3 utor sa podrškom za uređaje dužine 60 i 80 mm, a može raditi i u SATA i u PCIe modu. SATA 6Gbps portova je ukupno šest – četiri siva sa čipseta i dva crna sa ASMedijinog kontrolera.

Zvučni je podsistem identičan kao i kod Deluxe verzije. Tu je ALC1150 Audio kontroler sa Crystal Sound 2 podrškom. Audio jedinica je potpomognuta Japanskim audio kondenzatorima, ima BD Audio Layer Content zaštitu i odvojene PCB slojeve za lijevi i desni kanal, zaštitu Audio kontrolera, de-pop dizajn električnog kruga za smanjenje buke a tu je i EMI zaštita. Mrežni kontroler je samo jedan i to Intel I218V. Na stražnjem se I/O panelu uz ostatak konektora nalazi i WiFi i Bluetooth adapter koji podržava 802.11ac i Bluetooth v4.0 standarde, a dolazi i sa izvrsnom softverskom podrškom. UEFI sučelje je identično kao i kod Deluxe modela, a opcije i naponi za overclocking su jednako izdašni. Softverska kontrola svih parametara rada ploče i 5-way optimizacije je kao i uvijek obuhvaćena vrlo dobrim AI Suite 3 softverom. Ploča se pokazala jednako zahvalnom za overclocking kao i jači model, te smo bez problema postizali stabilnih i 4.8 GHz s našim i7 4770K procesorom. Hladnjaci na VRM dijelu se pri tome zagriju pa ih je svakako potrebno prisilno hladiti, usmjeravanjem zračne struje preko njih. U dobro provjetrenim kućištima ovo ne bi trebao biti nikakav problem.

Gigabyte je u startu predstavio čak 24 modela Z97 ploča pa se i dobrim poznavateljima njihovog portfelja u svemu tome teško snaći. Na svu sreću imenovanja su vrlo slična s prošlom generacijom, pa tako odmah znamo kako je UD5H oznaka za ploču više klase koja dolazi solidno opremljena i koja je okrenuta gamerima i overclockerima. Ploča dolazi u klasičnom pakiranju uz izmijenjenu grafiku, a na stražnjoj se strani nalaze sve bitne informacije o tehnologijama i opremi koju UD5H ima. U prosječnom bundleu se nalaze upute za korištenje, medij sa softverom i upravljačkim programima, četiri SATA III kabela, SLI mostić, Gigabyte naljepnica i zaštita za stražnji I/O panel.

U odnosu na stariju verziju, ova je doživjela određene promjene u dizajnu i rasporedu komponenata na ploči. I hladnjaci su drugačiji, sada su drugačijeg dizajna ali i boje. Obojeni su u zlatno-narančaste tonove, no ono što je ipak bitnije je da dobro obavljaju svoj posao. Zagrijavanje je primjetnije tek kod overclockinga kada ih je potrebno prisilno hladiti. Ploča je u svim radnim uvjetima i pri jačem overclockingu na zraku vrlo stabilna. Raspored komponenata na ploči je dobro izveden uz tek male zamjerke – LED dijagnostiku će pokriti USB3.0 kabel, na srednjem dijelu ploče nema ni jedan konektor za ventilator, a tu su i već nepotrebni PCI utori. Ploča je temeljena na Ultra Durable tehnologiji, ima International Rectify napojne kontrolere, izdržljive elektroničke komponente i dovoljno moćan dvanaest fazni VRM i za ekstremniji overclocking. Bez problema je stoga naš 4770K potjerala do stabilnih 4.8 GHz. Od pomoći overclockerima su mjerne točke napona, LED dijagnostika, Dual BIOS, Single i Dual BIOS prekidači itd.

Specifikacije Gigabyte Z97X-UD5H Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DDR3 DIMM sockets supporting up to 32 GB of system memory Dual channel memory architecture Support for DDR3 3200-2000(O.C.)/1600/1333 MHz memory modules Support for non-ECC memory modules Support for Extreme Memory Profile (XMP) memory modules Utori za proširenja 1 x PCI Express x16 slot, running at x16 (PCIEX16) 1 x PCI Express x16 slot, running at x8 (PCIEX8) 1 x PCI Express x16 slot, running at x4 (PCIEX4) 2 x PCI Express x1 slots 2 x PCI slots Multi-VGA podrška Support for 3-Way/2-Way AMD CrossFire/2-Way NVIDIA SLI technology LAN 1 x Qualcomm Atheros Killer E2201 LAN chip (10/100/1000 Mbit) (LAN1) 1 x Intel GbE LAN phy (10/100/1000 Mbit) (LAN2) Audio Realtek ALC1150 codec High Definition Audio 2/4/5.1/7.1-channel Support for S/PDIF Out Storage Chipset: 1 x M.2 PCIe connector (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support) 1 x SATA Express connector 6 x SATA 6Gb/s connectors (SATA3 0~5) (M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.) Support for RAID 0, RAID 1, RAID 5, and RAID 10 Marvell 88SE9172 chip: 2 x SATA 6Gb/s connectors (GSATA3 6~7) Support for RAID 0 and RAID 1   USB Chipset: 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header) 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers) Chipset + Renesas uPD720210 USB 3.0 Hub: 4 USB 3.0/2.0 ports on the back panel BIOS 2 x 128 Mbit flash Use of licensed AMI UEFI BIOS Support for DualBIOS™ PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 Format ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Interni I/O portovi 1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x PCIe power connector 1 x M.2 PCIe connector 1 x SATA Express connector 8 x SATA 6Gb/s connectors 1 x CPU fan header 1 x water cooling fan header (CPU_OPT) 4 x system fan headers 1 x front panel header 1 x front panel audio header 1 x S/PDIF Out header 1 x USB 3.0/2.0 header 2 x USB 2.0/1.1 headers 1 x serial port header 1 x Clear CMOS jumper 1 x Trusted Platform Module (TPM) header 1 x power button 1 x reset button 1 x Clear CMOS button 2 x BIOS switches Voltage Measurement Points Specijalne značajke Support for APP Center @BIOS EasyTune EZ Setup Fast Boot ON/OFF Charge Smart TimeLock Smart Recovery 2 System Information Viewer USB Blocker Support for Q-Flash Support for Smart Switch Support for Xpress Install Nadzor hardvera System voltage detection CPU/System/Chipset temperature detection CPU/CPU OPT/System fan speed detection CPU/System overheating warning CPU/CPU OPT/System fan fail warning CPU/CPU OPT/System fan speed control





Napojna jedinica na ovoj ploči je sastavljena od 12 faza i digitalnog kontrolera, a korišteni su sam 10K Solid kondenzatori, uz poznati 2x copper dizajn PCB-a pri čemu su kontakti na LGA ležištu pozlaćeni. Sigurnosne značajke uključuju DualBIOS tehnologiju, ESD zaštitu za USB i LAN portove, Anti-Surge IC-e, te PCB imun na vlagu (glass fabric). Da je ploča okrenuta ka overclockerima vidljivo je iz izdašnih napona, ali i jednog detalja zadržanog s jače SOC Force ploče - mjernih točaka napona.



Sa strane opreme tu je Dual LAN konfiguracija (Killer E2201 & Intel GbE LAN), za zvuk se brine Realtekov solidni ALC1150 HD Audio kontroler, a tu je i zasebno Rear Audio pojačalo (600 Ohma). Audio jedinica je kao i ranije smještena na zasebnom “otoku” na PCB-u. Nadalje nailazimo na SATA Express i M.2 sučelja (s podrškom za uređaje dužine 42, 60 i 80 mm) za SSD-e. Uz to, SATA 6Gbps konektora je čak osam, a USB portova ukupno 14 – 8 USB3.0 i 6 USB2.0. Za gamere, ploča podržava 3-way Crossfire i 2-way SLI konfiguracije, uz OC-PEG konektor za dodatno napajanje grafičkih kartica. UEFI sučelje je slično onome u SOC Force modelu i s izgledom nismo naročito zadovoljni. Ipak, prebacivanjem na klasičan pogled UEFI je funkcionalan, nudi pregršt opcija a i naponi su izdašni. Softverski paket koji uključuje App Center je unaprijeđen u odnosu na prethodnu seriju te je intuitivan i stabilan uz korisne aplikacije kao što su Smart Timelock, Smart Recover 2, USB Blocker, Cloud station itd.

Test sistem

Test sistem :: Hardware Matične ploče Asus Z97-ProAsus Maximus VII HeroGigabyte Z97X-UD5H Procesor Intel Core i7-4770K Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board SSD Intel DC S3500 Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking



Sve smo ploče testirali sa i7 4770K procesorom koji nam dobro služi i za pronalaženje maksimalnih mogućnosti ploča po pitanju overclockinga i za testiranje radnih parametara i performansi. Nažalost, prošli smo tjedan saznali kako Intel neće slati Devil`s Canyon modele u Hrvatsku, pa ćemo za njihov test morati pričekati da se pojave u ponudi kod distributera (Asbis). Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča koje smo ranije testirali sa 4770K procesorom. Testova je za sada manje, ali ćemo ih s vremenom povećati kako budemo testirali više Z97 ploča.

Sve smo ploče overclockirali ručno i postigli identične rezultate kao i ranije. 4770K je bio stabilan na 4.8GHz pri oko 1.32V, dok je za 4.9GHz zahtijevao više napona pri čemu je i na najboljem zračnom hlađenju nakon pola sata testiranja bio nestabilan. Zbog ovoga jedva čekamo nasljednika 4790K koji će vjerujemo donijeti još bolji potencijal jer radi na osnovnom taktu od 4.0GHz, pri čemu mu je maksimalni Turbo takt čak 4.5GHz. Kod PRO modela smo se poigrali i TPU prekidačem za automatski overclocking i rezultat na TPU I poziciji je bio 4.1 GHz, a na TPU II 4.25 GHz. U prvom je slučaju sistem automatski overclockirao samo s množiteljem, dok je u drugom slučaju podigao i base clock na 125 MHz. Ovo može neiskusnijem korisniku poslužiti kao dobra baza za daljnje istraživanje.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus Maximus VII Hero,Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force,Asus Maximus VII Ranger,Asus Z97-PRO,Asus Z97-Deluxe" values="3619,3611,3525,3479,3466,3323" colors="orange,green,blue,blue,red,blue" height="200", min="0" max="3700"] Kao i uvijek, za početak koristimo PCMark koji mjeri općenite performanse sistema. HERO pokazuje izvrsne performanse i na samom je vrhu, dok ga UD5H prati u stopu. PRO model je nešto ipak brži od Deluxe modela koji je na samom dnu. [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force,Asus Maximus VI Extreme,Asus Z97-PRO,Asus Maximus VII Ranger, Asus Z97-Deluxe,Asus Maximus VII Hero" values="894,886,885,885,870,868,868" colors="green,blue,blue,red,blue,blue,orange" height="300", min="0" max="900"] U 3DMarku je Hero na samom dnu a UD5H na vrhu. PRO-ica se pak smjestila u sredinu s istim rezultatom kao i starija Maximus VI Extreme. [ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)"  labels="Gigabyte Z97X-SOC Force,Gigabyte Z97X-UD5H,Asus Sabertooth Z87,Asus Maximus VI Extreme,Asus Maximus VII Hero,Asus Maximus VII Ranger, Asus Z97-Deluxe,Asus Maximus VI Formula,Asus Z97-PRO" values="24657,24249,24192,24001,23939,23586,23555,23454,23442" colors="purple,green,purple,purple,orange,purple,purple,purple,red" height="600", min="0" max="25000"] Gigabyteove ploče u ovom testu postižu najbolje rezultate, Hero-ica je u zlatnoj sredini a PRO pak na samom dnu. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VII Hero,Asus Maximus VII Ranger,Asus Z97-PRO,Asus Maximus VI Extreme,Asus Maximus VI Formula, Asus Z97-Deluxe,Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force" values="35463,35443,35380,35266,35261,35245,34663,34454" colors="orange,green,red,green,green,green,lightgreen,green" height="300", min="0" max="36000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus Maximus VI Extreme,Asus Maximus VI Formula,Gigabyte Z97X-UD5H,Asus Maximus VII Ranger,Asus Maximus VII Hero,Gigabyte Z97X-SOC Force, Asus Z97-Deluxe,Asus Z97-PRO" values="37524,37449,37311,37275,37264,37210,37117,37103" colors="green,green,lightgreen,green,orange,green,green,red" height="300", min="0" max="38000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VII Hero,Asus Z97-PRO,Asus Maximus VII Ranger,Asus Maximus VI Extreme,Asus Maximus VI Formula,Gigabyte Z97X-UD5H,Asus Z97-Deluxe,Gigabyte Z97X-SOC Force" values="34547,34350,34013,33999,33968,33639,33416,33368" colors="orange,red,green,green,green,lightgreen,green,green" height="300", min="0" max="35000"] Memorijske performanse su vrlo slične kod svih ploča no kod nekih su fluktuacije ipak malo izraženije, kao što je to slučaj kod PRO ploče. [ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)"  labels="Asus Sabertooth Z87,Asus Z97-PRO,Asus Z87-Deluxe,Asus Maximus VI Extreme,Gigabyte Z97X-UD5H,Asus Maximus VII Ranger, Asus Maximus VII Hero,Asus Z97-Deluxe" values="40,40,41,41,42,52,55,59" colors="orange,red,orange,orange,green,orange,purple,orange" height="300", min="0" max="60"] [ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)"  labels="Asus Sabertooth Z87,Asus Z87-Deluxe,Asus Maximus VI Extreme,Asus Z97-PRO,Asus Maximus VII Ranger,Gigabyte Z97X-UD5H, Asus Maximus VII Hero,Asus Z97-Deluxe" values="130,131,132,132,137,139,143,144" colors="pink,pink,pink,red,pink,green,purple,pink" height="300", min="0" max="150"] Za kraj potrošnja koja je i dalje najviša kod Deluxeice, no HERO-ica joj se dosta približila. PRO se pokazala zadovoljavajuće štedljivom, dok je UD5H ipak malo rastrošnija.

Na kraju ovoga testa stvarno se moramo dobro zapitati isplati li se izdvojiti 20-tak € više za model Maximus VII HERO u odnosu na ranije testirani Ranger. Obje su ploče izvrsne, uz tek nešto manje opreme i mogućnosti kod Rangera, koji zapravo ima sve što prosječan korisnik može zatrebati. HERO ima nekoliko korisnih sitnica više i vizualno je osvijetljenim PCH hladnjakom podignuta na malo viši nivo, no treba li nam sve to? Mi smatramo kako je Asus ipak trebao malo više diverzificirati ova dva proizvoda, tj. više ih razdvojiti cijenom i mogućnostima. Ovako, Ranger se čini kao puno razumniji izbor. Z97-PRO [Wi-Fi ac] ploča je kao što smo u članku vidjeli tek malo slabije opremljena od Deluxe modela uz sličnu razinu funkcionalnosti i identičnu razinu kvalitete gradnje i komponenata. S cijenom od oko 1.600 kuna na domaćem tržištu vjerujemo kako će postići dobar prodajni uspjeh jer donosi pregršt opreme, Asusovu garanciju kvalitete i pouzdanost. Za kraj dolazi odlično posložena i bogato opremljena Z97X-UD5H ploča, koja je samo 30-tak € jeftinija od SOC Force ploče, koja i dalje ostaje naš izbor broj 1. UD5H po cijeni konkurira Asusovoj Maximus VII Ranger (oko 160 €) i tu će se voditi velika bitka za tržište. Obje imaju sve što prosječnom ali i naprednijem korisniku treba pri čemu je kod Gigabytea više stavljen naglasak na bogatstvo opreme, a kod Asusa na overclocking. Stoga će na kraju opet sve spasti na osobnu sklonost jednom ili drugom brandu. Na Tajvanu se nedavno i pojavilo istraživanje kako će u budućnosti bitka za tržište desktop matičnih ploča spasti na dva najjača proizvođača i kako će zbog vrlo sličnih tehnologija samo brand igrati ulogu u izboru. Sada još uvijek nije takav slučaj, no nije ni jako daleko.
