Asus Maximus VII Ranger

Kao što smo i u uvodu spomenuli, Asus konstantno proširuje ROG seriju i dodaje nove i jeftinije modele. U seriji u kojoj je nekad bilo vrlo malo ekskluzivnih proizvoda sada ih je jako puno i ponekad se teško snaći. Očito žele iskoristiti popularnost ROG brenda i za ovu su Z97 seriju sa Ranger modelom pokušali približiti ROG i korisnicima plićeg džepa. Riječ je o ploči koja dijeli ROG kvalitetu izrade i  OC mogućnosti uz nešto manje opreme. Dolazi u standardnoj kutiji za ROG seriju, sa minimumom informacija na prednjoj stranici, a više na stražnjoj, te ispod prednje koju je moguće otklopiti.

Kada prednju stranicu otklopimo imamo priliku saznati sve detalje o tehnologijama koje nas očekuju na Rangerici. U pakiranju s pločom dolazi i bundle u obliku korisničkih uputstava (kao i uvijek debelih i iscrpnih), zatim I/O Shield-a, četiri SATA 6Gb/s kabela, jednog SLI mostića, jednog  Q konektora (2 u 1), jedne 12 u 1 ROG naljepnice za označavanje kabela, te jedne ROG Do not Disturb vješalice za vrata.

Rangerica izgleda odlično! Crni PCB na kojeg su  nasađene crno-crvene komponente već je duže vremena jedna od boljih kombinacija na matičnim pločama. Veliki aluminijski hladnjaci s keramičkim premazom na Z97 čipu i VRM dijelu znak su kako je ploča spremna za overclocking, te kako nije riječ o ploči niže klase. Ono čega ima manje je opreme i dodataka, no to ne znači kako je ova ploča siromašna. Layout je vrlo dobar, s pravilnim rasporedom elemenata na ploči što je ionako Asusova specijalnost. Rashladni je sistem učinkovit, a tek se pri overclockingu hladnjaci znaju jače zagrijati. U našem je slučaju od velike pomoći bio i Noctuin D15 hladnjak koji je stvarao dobar protok zraka preko memorijskih modula i VRM hladnjaka.

Specifikacije Asus Maximus VII Ranger Podržani procesori Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors Supports Intel 22 nm CPU Supports Intel Turbo Boost Technology 2.0 Čipset Intel Z97 Memorija 4 x DIMM, Max. 32GB, DDR3 3200-1800(O.C.)/1600/1333 MHz Non-ECC, Un-buffered Memory * Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) Utori za proširenja 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, red) 1 x PCIe 2.0 x16 (x4 mode, black) 3 x PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA® Quad-GPU SLI™ Technology Supports AMD Quad-GPU CrossFireX™ Technology LAN Intel I218V, 1 x Gigabit LAN Controller Audio ROG SupremeFX 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - SupremeFX Shielding Technology - ELNA premium audio capacitors Audio Feature : - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II Storage Intel Z97 chipset : 6 x SATA 6Gb/s port(s), gray, Support Raid 0, 1, 5, 10 Supports Intel Smart Response Technology, Intel Rapid Start Technology, Intel Smart Connect Technology USB Intel Z97 chipset : 6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board) Intel Z97 chipset : 7 x USB 2.0 port(s) (2 at back panel, , 5 at mid-board) BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.7, ACPI5.0a, Multi-Language BIOS Format ATX Form Factor 12 inch x 9.6 inch ( 30.5 cm x 24.4 cm ) Interni I/O portovi 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) 3 x USB 2.0 connector(s) support(s) additional 5 USB 2.0 port(s) 1 x TPM connector(s) 6 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 3 x Chassis Fan connector(s) (3 x 4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) 1 x MemOK! button(s) 1 x Thermal sensor connector(s) 0 x Power-on button(s) 0 x Reset button(s) 1 x Clear CMOS jumper(s) 0 x ROG extension (ROG_EXT) header(s) 1 x KeyBot Button 1 x Sonic SoundStage Button Specijalne značajke ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5 : - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 3, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS Exclusive Features : - AI Suite 3 - Ai Charger - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS USB BIOS Flashback - Push Notice ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) ROG značajke Extreme Engine Digi+ III : - NexFET Power Block MOSFET - New Alloy Chokes - 10K Black Metallic Capacitors KeyBot - CPU Level Up - XMP - Direct Key ROG RAMDisk GameFirst III Extreme Tweaker



Gornja desna strana ploče je vrlo teška zbog masivnih hladnjaka koji se nalaze na NexFET Power Block MOSFET-ima i koji natkrivaju novo dizajnirane prigušnice. Napojna jedinica je osam fazna, sa naravno DIGI+ kontrolerom. Prostora oko socketa ima dovoljno, no visoki hladnjaci su nas primorali na podizanje A15 ventilatora na Noctui iznad konstrukcije hladnjaka. Memorijska utora su klasično četiri s podrškom za maksimalno 32GB DDR3 memorije i takta podignutog do 3200 MHz. Kontrola dvo faznog napajanja memorije je naravno također digitalna, a na tom se dijelu ploče još nalaze i LED dijagnostika, Start tipka za paljenje, MemOK! tipka, 24-pinski ATX napojni konektor i USB 3.0 interni konektor. Na ovom dijelu ploče se nalaze i četiri 4-pinska konektora za ventilatore, a uz sami gornji rub je i 8-pinski 12V napojni konektor. Ispod socketa se nalazi M.2 (Socket 3) sa M Key-em, koji podržava PCIe storage rješenja tipa 2260 i 2280.

I donji je dio ploče vrlo zanimljiv pogotovo jer donosi dobru audio jedinicu odijeljenu od ostatka ploče. U centru je ROG SupremeFX osam kanalni HD Audio CODEC, potpomognut sa SupremeFX Shielding tehnologijom i ELNA premium audio kondenzatorima. Tu se još nalazi i baterija te Intelov LAN kontroler. Na sredini ploče su tri PCIe x1 utora, jedan PCIe x16 (gornji), jedan x8 donji crveni i jedan x4 na dnu (crni). Na samom dnu ploče nalazi se AAFP konektor, tipka za SoundStage, zatim CLR_CMOS tipka, ROG konektor, dva interna USB 2.0 konektora, konektor za ventilator, TPM konektor i F_PANEL. Ispod masivnog hladnjaka se nalazi Super I/O čip i Z97 PCH. Lijevo od PCH se nalaze BIOS i UEFI čipovi, a desno šest SATA 6Gbps horizontalnih konektora. Uz sve već nabrojano ploča dolazi i sa TrueVolt USB tehnologijom koja garantira stabilnih 5V (stabilan napon kakav zahtijevaju DAC-evi npr.), na svim USB konektorima za što se brinu dva regulatora na ploči.

Z97 donosi podršku za petu generaciju Intelovih Core procesora (uz zadržanu podršku za četvrtu - Haswell), zatim RST 13 tehnologiju i funkciju za PCIe storage, fleksibilan izbor I/O portova, Intel Device Protection tehnologiju sa Boot Guard-om (štiti od izvršavanja malware-a na razini boot bloka), Small Business Advantage tehnologiju, integrirani USB 3.0 sa podrškom za Streams (6 portova), zatim implementaciju novih tehnologija za uštedu energije kod uređaja za skladištenje podataka te PCI Express 2.0 s bandwidthom od 5 GT/s. Vrlo bitna novina je podrška za PCIe storage koji donosi SATA Express i PCIe M.2 rješenja brzine do 1GB/s (PCIe x2). Na nekom pločama će biti u obliku M.2 socketa, a na nekim u obliku SATA Express konektora.

I/O stražnji panel:

• 1 x PS/2 keyboard/mouse combo port
• 1 x DVI-D
• 1 x D-Sub
• 1 x HDMI
• 1 x LAN (RJ45) port
• 4 x USB 3.0 (blue)
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 6 x Audio jacks
• 1 x USB BIOS Flashback Button

Na stražnjem se panelu nalaze uobičajeni konektori pri čemu od video izlaza fali Display Port, a četiri USB 3.0 i dva USB 2.0 porta bi trebala biti dovoljna za većinu korisnika. Za barem jedan ROG feature se brine USB BIO Flashback tipka.

ASUS Maximus VI Formula (dostupni naponi) CPU Core Voltage Min. 1.05V, Max. 2.2V u koracima od po 0.003125V CPU Cache Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V CPU System Agent Voltage Offset Min. 0.001V, Max. 0.999V u koracima od po 0.001V CPU Analog I/O Voltage Offset Min. 0.001V, Max. 1.92V u koracima od po 0.001V CPU Digital I/O Voltage Offset Min. 0.001V, Max. 1.92V u koracima od po 0.001V DRAM Voltage Min. 1.2V, Max. 1.92V u koracima od po 0.005V PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.0125V PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.0125V VTTDDR Voltage Min. 0.6V, Max. 1.00V u koracima od po 0.0125V

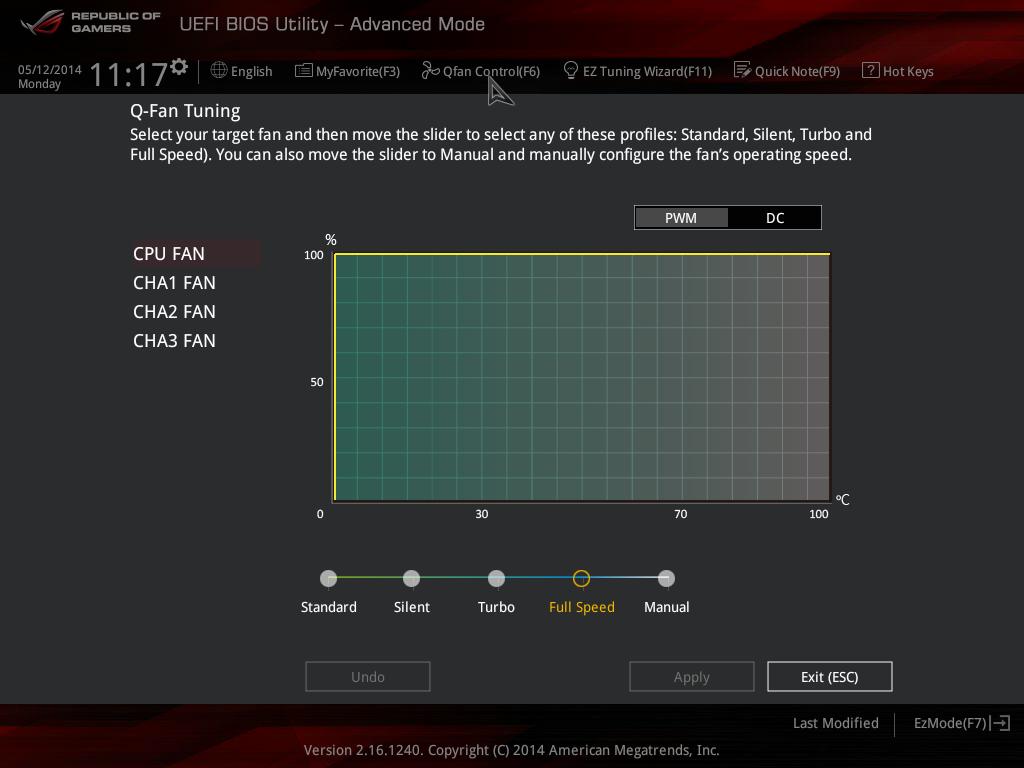

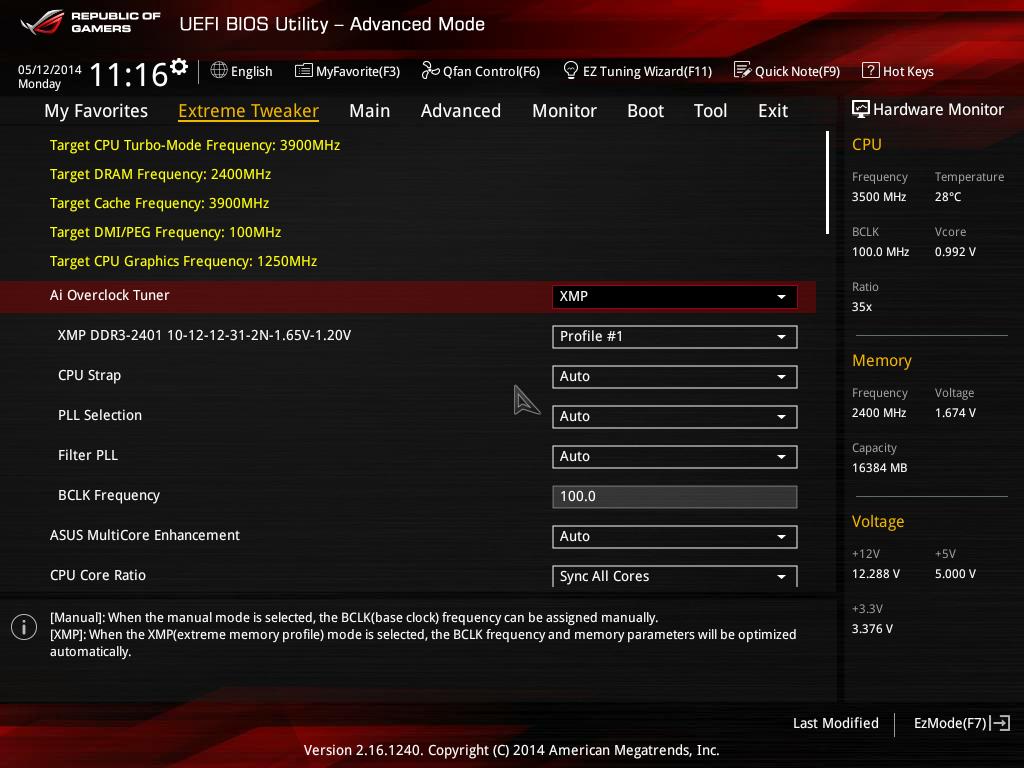

Za početak moramo reći kako nam se novi layout UEFI sučelja manje sviđa od prethodnih serija, jer je sve bazirano po principu padajućih izbornika, a uz to je i kontrola mišem malo neprecizna. Nadamo se kako će Asus ovo popraviti novijim revizijama, premda bi najradije ipak htjeli povratak na staro. Rangerica ima vrlo kompleksan i vrlo zahvalan BIOS po pitanju mogućnosti za overclocking, no da je ipak riječ o ploči koja je namijenjena više OC-u na zraku ili vodi, govore i dostupni naponi, te malo grublja granulacija istih. Kod jačih ROG modela, dostupno je više opcija sa naponima koji su "finije" granulacije (0.00625 vs. 0.0125V).

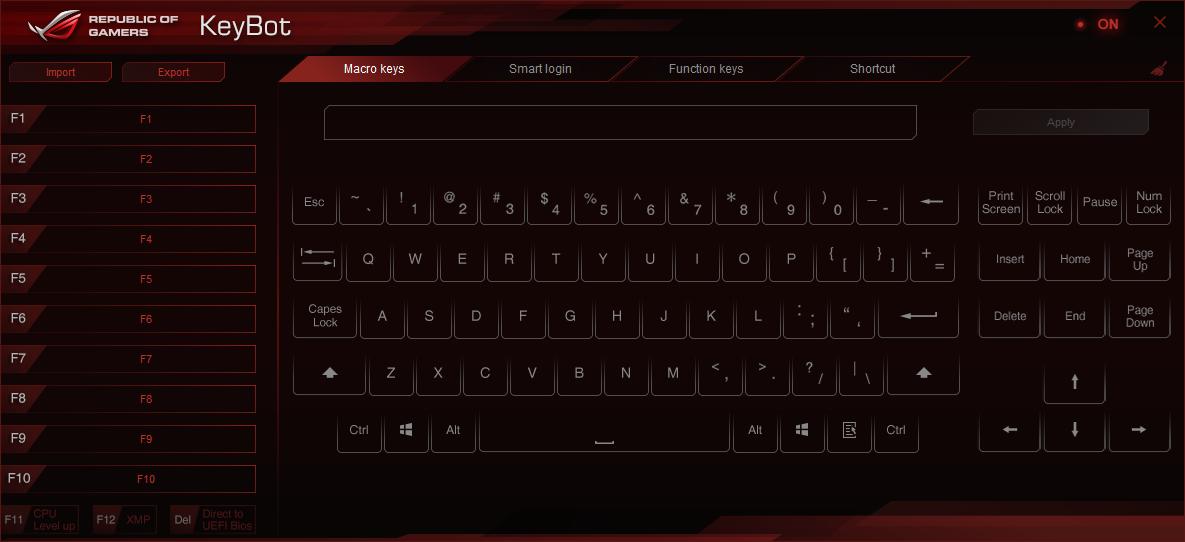

 Sa softverske strane ova ploča donosi nekoliko korisnih novotarija. GameFirst III je aplikacija za optimizaciju mrežnog prometa, tj. prioritiziranje prometa vezanog za igre, a moguć je odabir i ostalih funkcija (Optimization Mode, Gaming Mode, Media Streaming Mode i File Sharing Mode). Moćna audio jedinica zaslužuje jednak takav softver i Asus se tu iskazao sa Sonic Studiom, SenseAmp-om, SoundStageom, DTS Connectom i SonicRadarom II.. Još jedna novotarija je i KeyBot softver sa pratećim hardverskim kontrolerom koja omogućava programiranje kombinacije tipaka na tipkovnici za Macroe, Smart login itd. - korisno.  AI Suite 3 dozvoljava nadzor rada i promjenu parametara rada a sadrži 5-way optimizaciju (TPU, FanXpert 3, DIGI+ VRM, TurboApp i EPU), USB 3.0 Boost, System Information, USB Charger+, EZ Update, USB BIOS Flashback i Push Notice (šalje informacije o stanju sistema na smartphone). Od ostalih aplikacija tu je Media Streamer, Disk Unlocker, RAMDisk, MemTweakIt i ROG CPU-Z.

Test sistem

Test sistem :: Hardware Matična ploča Asus Maximus VII Ranger Procesor Intel Core i7-4770K Memorija Corsair Vengeance Pro 2 x 8GB 2400MHz, CMY16GX3M2A2400C10R Grafičke kartice Intel HD4600; Zvučna kartica On Board SSD Intel DC S3500 Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated 7-Zip v. 9.20

  Način testiranja i overclocking

S obzirom da do novih Haswell Refresh procesora nismo mogli doći, a oni zanimljiviji, Devil`s Canyon još nisu dostupni, testirali smo sa starim i pouzdanim i7 4770K procesorom.  Način testiranja je kao i uvijek poprilično standardan u kojem mjerimo performanse kombinacije ploča/procesor/memorija. U tablicama ćete vidjeti i usporedbu potrošnje ploča koje smo ranije testirali sa 4770K procesorom. Testova je za sada manje, ali ćemo ih s vremenom povećati kako budemo testirali više Z97 ploča. Overclockirali smo samo uz pomoć množitelja, dok ćemo se sa bclk OC-om poigrati drugi put. Sada nas čeka testiranje još četiri Z97 ploče, pa smo taj dio ostavili za kasnije. Bilo kako bilo Rangerica je izvrsna OC ploča i natjerala je naš vrući 4770K na 4.9 GHz pri čemu je tek u dugotrajnim testovima bio malo nestabilan, a kao stabilni premda vrlo vreli OC uzimamo frekvenciju od 4.8 GHz.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Gigabyte Z97X-SOC Force,Asus Maximus VII Ranger" values="3525,3479" colors="orange,blue" height="200", min="0" max="3600"] Za početak PCMark koji mjeri općenite performanse sistema. Za sada ćemo Rangericu usporediti jedino sa novom Gigabyte pločom čiju će terecenziju čitati uskoro, a kako budemo testirali nove ploče tako ćemo popunjavati tablice. Ovdje je za početak Rangerica malo sporija od Gigabytea. [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Gigabyte Z97X-SOC Force,Asus Maximus VI Extreme,Asus Maximus VII Ranger" values="886,885,870" colors="red,red,blue" height="300", min="0" max="900"] Ovdje je Rangerica najsporija pa je za pretpostaviti kao ploče iznad nje imaju malo agresivnije tvorničke postavke. No, po pitanju overclocknga su sve ove ploče jednako žestoke. [ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)"  labels="Gigabyte Z97X-SOC Force,Asus Sabertooth Z87,Asus Maximus VI Extreme,Asus Maximus VII Ranger,Asus Maximus VI Formula" values="24657,24192,24001,23586,23454" colors="purple,purple,purple,blue,purple" height="600", min="0" max="25000"] Ponovno slabiji rezultat Rangerice, hdje je jedino starija Formula nešto sporija. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus Maximus VII Ranger,Asus Maximus VI Extreme,Asus Maximus VI Formula" values="35443,35266,35261" colors="blue,green,green" height="300", min="0" max="36000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus Maximus VI Extreme,Asus Maximus VI Formula,Asus Maximus VII Ranger" values="37524,37449,37275" colors="green,green,blue" height="300", min="0" max="38000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus Maximus VII Ranger,Asus Maximus VI Extreme,Asus Maximus VI Formula" values="34013,33999,33968" colors="blue,green,green" height="300", min="0" max="35000"] Memorijske performanse su u rangu više klase ploča što znači izvrsne. [ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)"  labels="Asus Sabertooth Z87,Asus Z87-Deluxe,Asus Maximus VI Extreme,Asus Maximus VII Ranger" values="40,41,41,52" colors="orange,orange,orange,red" height="300", min="0" max="60"] [ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)"  labels="Asus Sabertooth Z87,Asus Z87-Deluxe,Asus Maximus VI Extreme,Asus Maximus VII Ranger" values="130,131,132,137" colors="pink,pink,pink,red" height="300", min="0" max="140"] Za kraj potrošnja koja je kod Rangerice nešto izraženija i bez i sa opterećenja no to ipak nisu znatno više vrijednosti.

Asus je ROG seriju s ovom matičnom pločom približio širem krugu korisnika. Baš kao što smo na početku rekli, može nam se sviđati ili ne što su odlučili krenuti ovim putem i omasoviti ROG seriju, ali to je put koji su zacrtali i to treba prihvatiti. Rangerica je izvrsna matična ploča, kvalitetno posložena s mnoštvom Asusovih tehnologija okrenutih ka gamerima. Ova ploča ima sve što preko 90% korisnika treba, a po cijeni od 150 € (u Njemačkoj). Treba li bolju preporuku? Neki će teško pronaći smisao u prijelazu na Z97 i stvarno, to je teško opravdati. No, ukoliko imate stariji sistem od Z87, tada se isplati jer dobivate najnoviju tehnologiju a sa Rangericom i izvrsnu ploču po prihvatljivoj cijeni. Njoj se nije problem uhvatiti u koštac ni s overclockingom kao što je i dokazala potjeravši naš vrući 4770K na 4.9 GHz bez ikakvih problema.
