Već duže vremena na testu nismo imali jedan ROG model ploče, pa smo s nestrpljenjem dočekali ovu Maximus VIII Formulu, koju je Asus predstavio još tamo u prvim danima ove godine. Ploča je opremljena CrossChill EK hlađenjem, a o vizualnim se efektima brine Aura RGB osvjetljenje i ROG oklop koji osim estetske funkcije povećava i čvrstoću ploče. Tu su i NVM Express (NVMe) U.2 i M.2 brzine 32 Gbps, USB 3.1 Type-A i reverzibilni Type-C konektori, SupremeFX 2015 zvuk, te 2×2 802.11ac Wi-Fi s multi-user MIMO (MU-MIMO) podrškom za bežičnu vezu.

 asus_mVIIIf_3 asus_mVIIIf_4

Ploča dolazi u klasičnom ROG pakiranju s odvojivom prednjom stranicom, pogledom na ploču i s mnoštvom informacija na svim stranicama kutije. S obzirom da je riječ o ploči iz višeg tržišnog razreda, i bundle je malo bogatiji. U zasebnoj kutiji ćemo tako pronaći – medij s aplikacijama i upravljačkim programima, korisničke upute, zaštitu za stražnji I/O panel, osam SATA kabela, jedan 2-way/3-way SLI konektor, jedan M.2 vijak, jedan instalacijski alat za CPU, 2T2R dual band Wi-Fi antenu, Q-konektor, 12 u 1 ROG naljepnice za označavanje kabela, ROG Do not Disturb znak za vrata i jedan produžni kabel za RGB trakice dužine 80 cm.

 asus_mVIIIf_5 asus_mVIIIf_6

Formula VIII je kao i njena prethodnica opremljena termalnim oklopom preuzetim s TUF serije ploča koji ima zadatak učvrstiti strukturu i zaštititi komponente na ploči od topline koju generiraju grafičke kartice. Za očekivati je kako će Formula najčešće služiti gamerima za multi GPU setup pa će i čvrstoća i zaštita dobro doći. Ploča je standardnih ATX dimenzija (30.5 x 24.4 cm), a pri transformaciji sa Z97 na Z170 čipset (VII na VIII model), je doživjela i poneke dizajnerske izmjene. Za početak primjećujemo kako su boje ujednačeno sive i crne, čime su uklonjeni crveni elementi koji su krasili prethodnicu. To je napravljeno s dobrim razlogom – ova sada ima RGB LED osvjetljenje koje bolje dolazi do izražaja ako su boje komponenata ujednačenije.

 asus_mVIIIf_7 asus_mVIIIf_8

S donje strane ploče se nalazi drugi dio ROG Armora koji je metalni i koji je s gornjim plastičnim povezan s devet vijaka. Izdignut je od donje strane PCB-a plastičnim odstojnicima, a VRM komponente koje se nalaze s donje strane su termovodljivim materijalom povezane s oklopom koji im na taj način služi kao veliki heatsink.

asus_mVIIIf_9

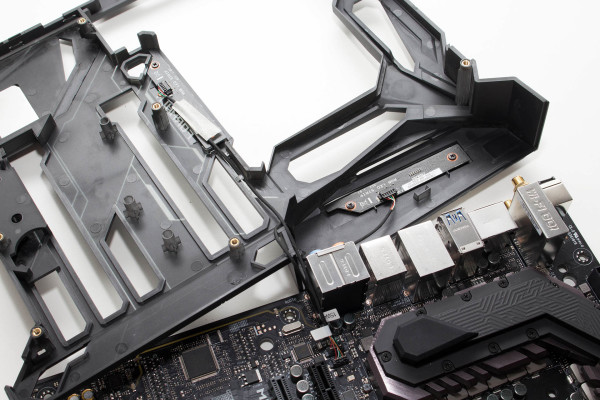

Plastični, gornji dio termalnog oklopa ima integrirane RGB LED-ice koje pokrivaju prostor iznad stražnjeg I/O panela i VRM-a, te Formula znak koji se nalazi iznad prvog PCIe x16 utora. RGB osvjetljenje ovdje ne prestaje, a integrirano je još i na hladnjak koji se nalazi na Z170 čipsetu. Uz to, na ploči se nalazi i Aura četveropinski konektor za dodatne RGB LED trake.

Na videu iznad možemo vidjeti kako osvjetljenje radi u svom defaultnom modu. Sve je naravno moguće prilagoditi vlastitim željama ili odabrati neki od predodređenih profila softverskim putem uz pomoć AURA aplikacije. Također, kontrolu osvjetljenja ploče imamo i u UEFI sučelju gdje ga primjerice možemo u potpunosti ugasiti.

Specifikacije ASUS Maximus VIII Formula
Podržani
procesori
Intel® Socket 1151 for 6th Generation Core i7/Core i5/Core i3/Pentium/Celeron® Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0
Čipset Intel Z170
Memorija 4 x DIMM, Max. 64GB, DDR4 3733(O.C.)/3600(O.C.)/3500(O.C.)/3466(O.C.)/3400(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
Utori
za proširenja
2 x PCIe 3.0/2.0 x16 (x16 or dual x8, gray)
1 x PCIe 3.0/2.0 x16 (x4 mode, black)
3 x PCIe 2.0 x1 (black)
Multi-VGA
podrška
Supports NVIDIA Quad-GPU SLI Technology
Supports AMD 3-Way CrossFireX Technology
LAN, WiFi i Bluetooth
Intel I219V, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
GameFirst technology
Anti-surge LANGuardWi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMOBluetooth V4.1
Audio ROG SupremeFX 2015 8-Channel High Definition Audio CODEC
– Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
– SupremeFX Shielding Technology
– ESS® ES9023P
– 2VRMS Headphone Amp into (32-600Ohms)
Audio Feature :
– DTS Connect
– Optical S/PDIF out port(s) at back panel
– Sonic SenseAmp
– Sonic Studio II
– Sonic Radar II
Storage Intel Z170 chipset :
1 x U.2 port, support PCIe 3.0 x4 NVM Express storage
1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)
6 x SATA 6Gb/s port(s)
2 x SATA Express port,
Support Raid 0, 1, 5, 10
Intel Rapid Storage Technology supports
Supports Intel Smart Response Technology
ASMedia® ASM1061 controller :
2 x SATA 6Gb/s port(s), black
USB Intel Z170 chipset :
6 x USB 3.0 port(s) (4 at mid-board)
Intel Z170 chipset :
4 x USB 2.0 port(s)
Intel USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, , Type-A + Type-C)
ASMedia USB 3.0 controller :
2 x USB 3.0 port(s) (2 at back panel, blue)
BIOS 1 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, F9 Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information.
Format ATX Form Factor
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
Interni I/O portovi 1 x U.2 port
1 x Aura RGB Strip Headers
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
2 x SATA Express connector: , Compatible with 4 x SATA 6.0 Gb/s ports
1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
4 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (4 -pin)
1 x CPU OPT Fan connector(s) (4 -pin)
4 x Chassis Fan connector(s) (4 -pin)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x MemOK! button(s)
3 x Thermal sensor connector(s)
1 x Power-on button(s)
1 x Reset button(s)
1 x Water Pump header (4-pin)
1 x LN2 Mode jumper(s)
1 x ROG extension (ROG_EXT) header(s)
1 x System panel connector
Specijalne značajke
CrossChill EK (Hybrid air and liquid cooling)
ROG Armor (including top cover and SECC steel backplate)
ROG RAMCache
Start Button
Reset Button
ROG Aura
– Aura Lighting Control
– Aura RGB Strip Headers
Extreme Engine Digi+ :
– MicroFine Alloy Chokes
– NexFET Power Block MOSFET
– 10K Black Metallic Capacitors
Mem TweakIt
KeyBot II
– One-click Overclocking
– X.M.P.
– DirectKey
– ClrCMOS
– Power On
UEFI BIOS features :
– O.C. Profile
– GPU.DIMM Post
– Tweakers’ Paradise
– ROG SSD Secure Erase
– Graphic Card Information Preview
ROG RAMDisk
