Ime za ovu ploču/platformu, N3050, je zapravo ime Intel Celeron procesora (Braswell SoC), koji je zalemljen na njoj. Asus je to ime iskoristio na lukav način kako bi u desktop svijet ubacio Braswell procesor koji zapravo pripada Airmont mobilnoj skupini procesora iz Silvermont arhitekture. Braswella su tri, Pentium N3700 (četiri x86 jezgre i grafika sa 16 EU-a), zatim Celeron N3150 (četiri x86 jezgre i grafika sa 12 EU-a), te dba Celerona – N3050 i N3000 (dvije x86 jezgre i grafika sa 12 EU-a). Braswelli su lansirani u prvom kvartalu ove godine, svojevrsna su zamjena za Bay Trail-D modele i nalaze se mahom u mini PC rješenjima različitih proizvođača. Asus je odlučio svojim kupcima dati slobodu gradnje vlastitog sistema pa otuda i ova ploča. Uz 3050M-E kakvu danas imamo pred sobom, Asus u ponudi ima i jači N3150M-E, te dva manja mITX modela – N3050I-C i N3150I-C. Tako su ove ploče direktni nasljednici ranije poznatih modela J1800M-A, J1900M-A, J1900I-C, J1800I-A i J1800I-C.

IMG_6879 IMG_6880

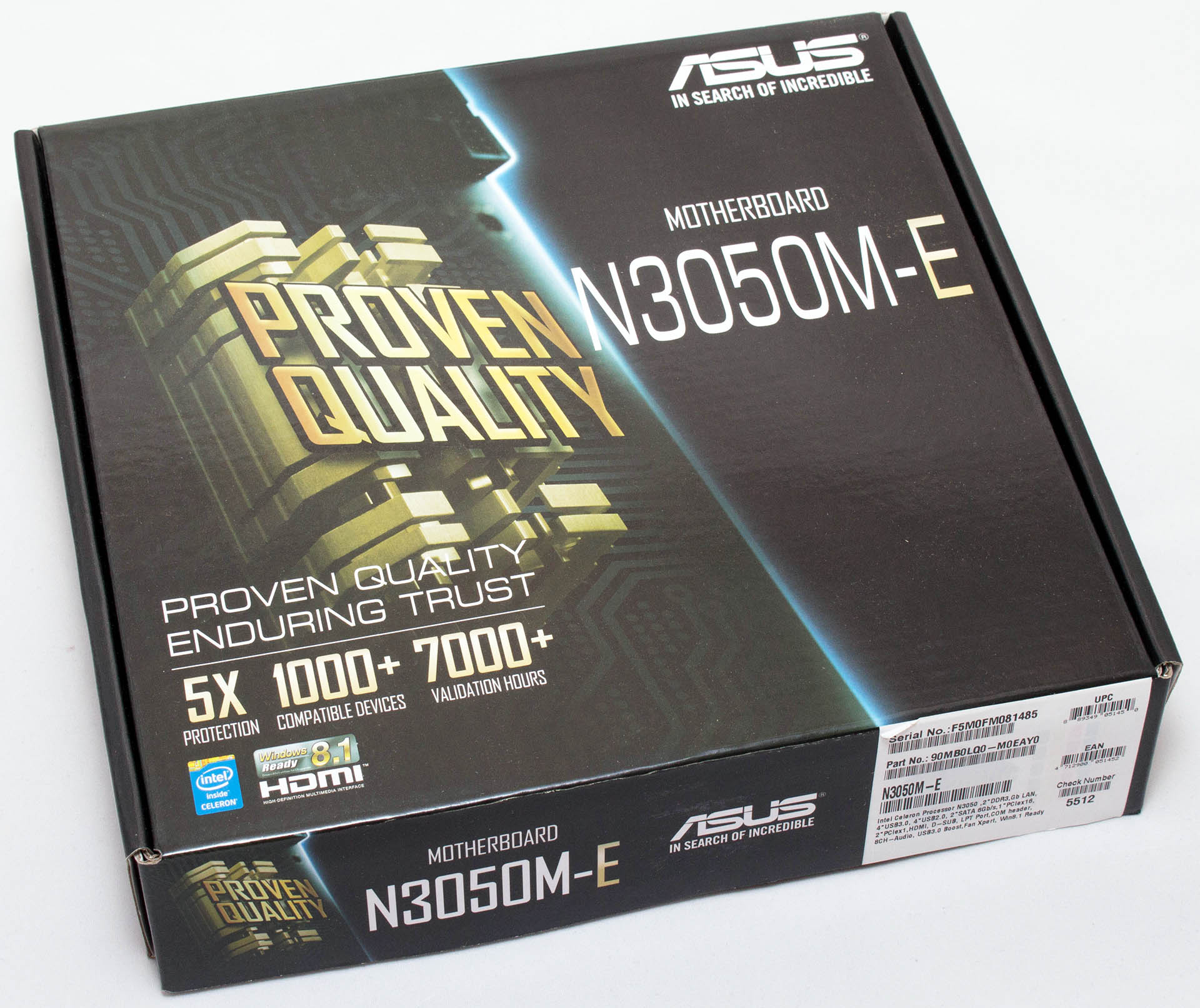

Ploča dolazi pakirana u malenu kutiju s prepoznatljivim Asus dizajnom, a ne naročito bogat bundle se sastoji od uputa za korisnike, zaštite za stražnje I/O portove,  dva SATA 6Gb/s kabela i medija na kojem su upravljački programi, Asusov softver, EZ Update i OEM verzija antivirusnog softvera.

IMG_6881

Kao i svaka mATX ploča i ova je dimenzija 22.6 x 17.8 cm i tu su površinu Asusovi inženjeri dobro iskoristili. Naročite gužve ipak nema i layout je vrlo dobar. Crni je PCB upotpunjen sa zlatnim aluminijskim heatsinkom koji sjedi na malenom Celeronu. On sasvim solidno odrađuje svoj posao i pri dugotrajnim opterećenjima te je dobro dimenzioniran. Naravno, za dugotrajnost se preporučuje stvoriti kakav takav protok zraka u kućištu. Stražnji je I/O razvučen po dvije trećine ploče a audio jedinica je čak i na ovako maloj ploči fizički odvojena od ostatka PCB-a.

IMG_6882

Celeron N3050 je tipični SoC (System on Chip) koji je kao što smo napisali pripadnik Braswell obitelji procesora i baziran je na Silvermont arhitekturi. Napravljen je u 14 nm litografiji (FCBGA1170), ima dvije x86-64 jezgre uz koje je integrirana i grafička jezgra sa 12 izvršnih jedinica (EU). x86 jezgre rade na baznom taktu od 1.6 GHz s mogućnošću podizanja do 2.16 GHz u burstu. HD Graphics radi na osnovnom taktu od 320 MHz i maksimalnom burst taktu od 600 MHz. Maksimalni TDP je 6W, a tipična potrošnja iznosi 4W (SDP – Scenario Design Power). Podrška za memoriju je do 8GB DDR3L-1600 u dvo kanalnom radu. Grafička jezgra podržava eDP, DP i HDMI video izlaze, DirectX 11, OpenGL, QuickSync, InTru 3D, Clear Video HD, WiDi, i Insider tehnologije. Uz to podržava i PCI Express u 2.0 reviziji s maksimalne 4 stazice. Tu je i podrška za maksimalnih pet USB 3.0 portova i dva SATA 6 Gbps porta. Procesor podržava i AES instrukcije, SpeedStep tehnologiju, virtualizacijske tehnologije, Secure Boot itd.
