Asus ima tradiciju proizvodnje ovakvih rack-mountable matičnih ploča sa “server grade” čipsetom koje su naravno kompatibilne i s klasičnim kućištima. U trenutnoj ponudi s Intelovim C236 čipsetom imaju nekoliko modela u ATX i Micro-ATX formatima koji imaju layout koji ih čini pogodnim za ugradnju u rack ormare, odnosno serverska rack kućišta. P10S modeli ploča dolaze još i s C232 čipsetom te u Mini-ITX formatu. Za one kojima ovakva single socket rješenja pak nisu dovoljna, tu su i Z10 ploče s C612 čipsetom i dual socket podrškom.

No vratimo se mi našoj C236 ploči koja ima LGA1151 socket, a uz klasične Core desktop procesore podržava i Xeone E3-1200 v5, pa ju Asus smatra idealnom za media servere, te cloud gaming i video streaming primjene.

asus_p10s_m_ws_3

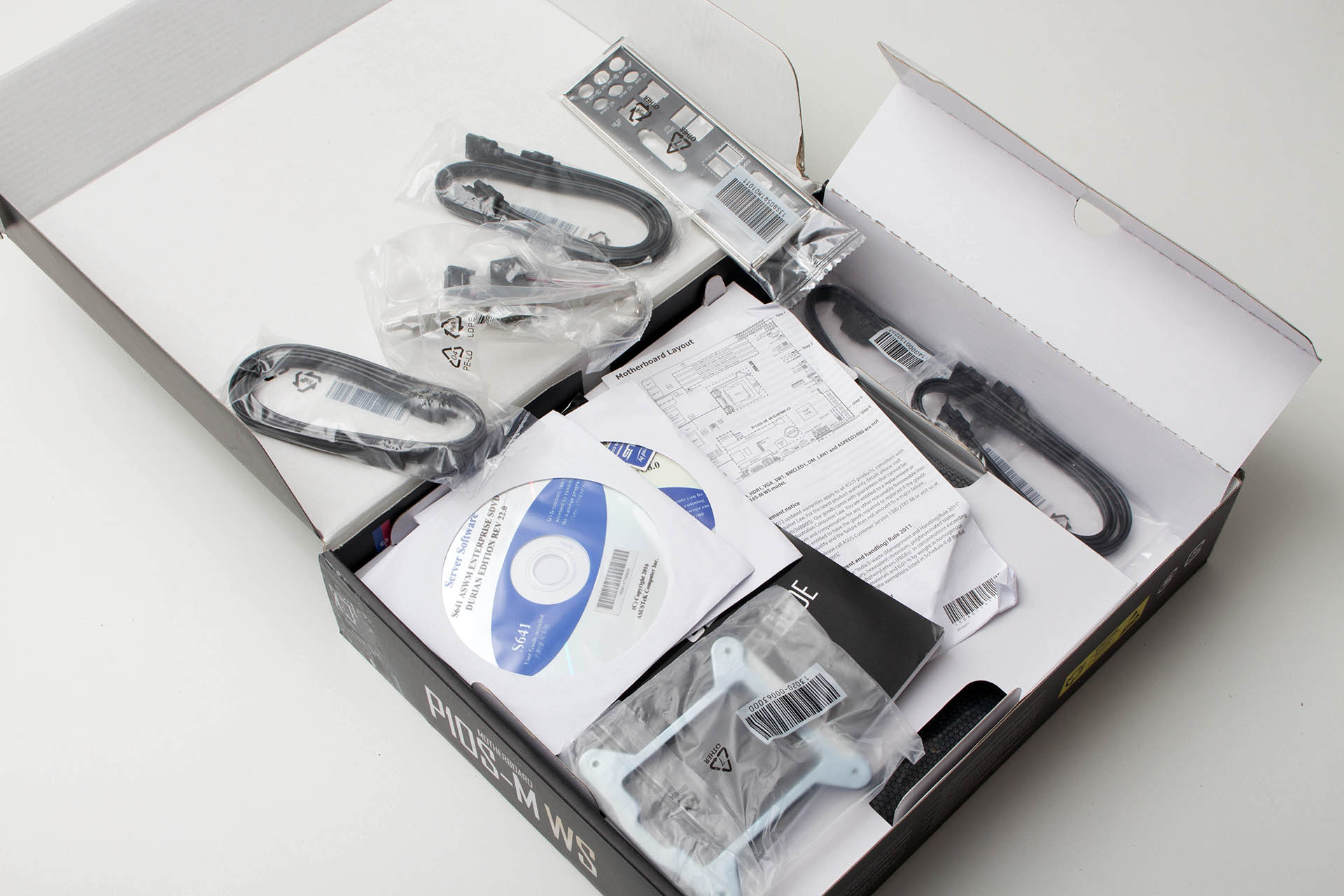

Uz ploču će kupac u kutiji pronaći i opširan korisnički manual, I/O zaštitu, jedan COM port adapter, osam SATA 6 Gbps kabela, metalnu pločicu za montiranje hladnjaka na LGA1151 socket, jedan medij s upravljačkim programima i aplikacijama, te drugi medij na kojem je ASWM Enterprise softver za web-based menadžment sistema/računala. Za napomenuti je kako uz klasične Win 7 SP1/8.1 i 10 operativne sisteme ova ploča podržava i Windows Server 2008 R2 i Server 2012 R2, a neslužbeno i Linux OS-eve.

asus_p10s_m_ws_4

P10S-M WS je ploča Micro-ATX formata koja mjeri 24.4 x 24.4 cm, no layout joj je takav da stane u rack-mountable kućišta. To znači kako su joj ključni elementi poput ATX + EPS konektora pomaknuti u gornji desni kut, kako su na desnoj strani orijentirani svi konektori za ventilatore, a još jedna značajka je i smještanje tipke za paljenje i gašenje na lijevi bok.

asus_p10s_m_ws_5

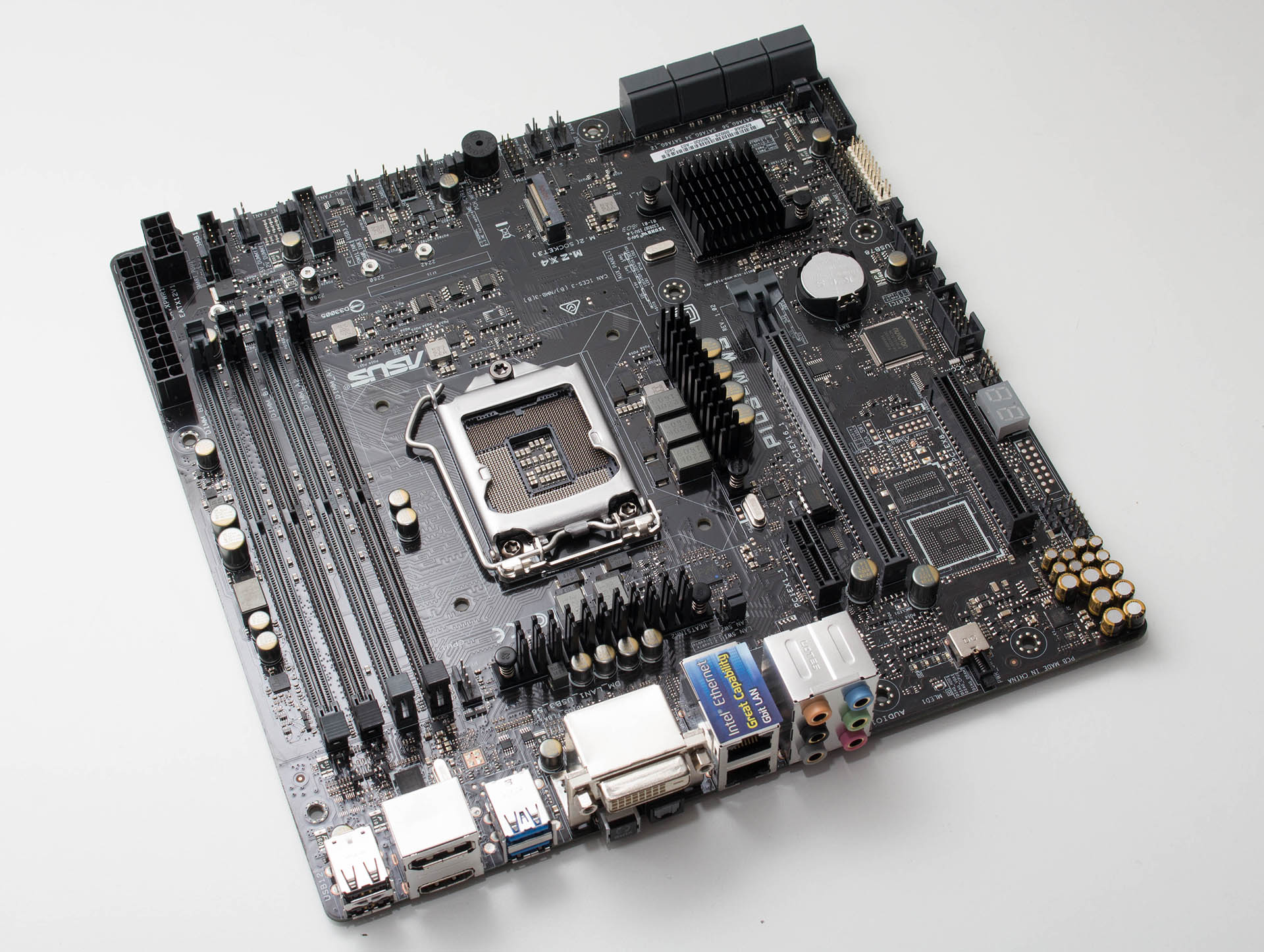

 CPU socket i VRM jedinica oko njega su više orijentirani prema sredini ploče, dok su DIMM utori zarotirani za 90° u odnosu na primjerice Z170 ploče i smješteni na sami vrh. Na taj način je ploča optimizirana za hlađenje unutar rack kućišta. Layout ploče je dobar i za smještanje u klasična desktop kućišta jer je sve logično raspoređeno po rubovima i ništa ničemu ne smeta – jedino je kod većih hladnjaka potrebno paziti na njihovu orijentaciju zbog DIMM modula.

Specifikacije ASUS P10S-M WS
Podržani
procesori 		Build in Intel Socket 1151 Core i7/Core i5/Core i3/for Xeon E3-1200 v5 and 6th genereation Core, Pentium and Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology
Čipset Intel C236
Memorija 4 x DIMM, Max. 64GB, DDR4 2133 MHz ECC, Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Utori
za proširenja
1 x PCIe 3.0/2.0 x1 (x1 mode)
1 x PCIe 3.0/2.0 x16 (x16 mode)
1 x PCIe 3.0/2.0 x8 (x4 mode)
Grafika Integrated Graphics Processor
Multi-VGA output support : HDMI/DVI-D/DisplayPort ports
– Supports HDMI with max. resolution 4096 x 2160 @ 60 Hz / 4096 x 2160 @ 24 Hz
– Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
– Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
Maximum shared memory of 512 MB
Supports Intel HD Graphics, InTru 3D, Quick Sync Video, Clear Video HD Technology, Insider
Supports up to 3 displays simultaneously
LAN
 Intel I210, 2 x Gigabit LAN Controller(s)
Support Teaming Technology
Audio Realtek ALC1150 8-Channel High Definition Audio CODEC
– Supports : Jack-detection, Multi-streaming, Front Panel MIC Jack-retasking
– High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
Audio Feature :
– Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
– DTS Connect
– DTS Studio Sound
– Optical S/PDIF out port(s) at back panel
– BD Audio Layer Content Protection
– Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
– Audio amplifier: Provides the highest-quality sound for headphone and speakers
– Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
– Top notch audio sensation delivers according to the audio configuration
Separate layer for left and right track, ensuring both sound deliver equal quality
Storage
8 x SATA 6Gb/s ports,
1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)
Support Raid 0, 1, 5, 10
Intel Rapid Storage Technology Enterprise supports
USB Intel C236 Chipset :
4 x USB 2.0 port(s) (2 at back panel)
Intel C236 Chipset :
6 x USB 3.0 port(s) (2 at back panel)
BIOS 16 MB Flash ROM, EFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0, ACPI 5.0a, ASUS EZ Flash Utility, ASUS CrashFree BIOS 3
Format mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
Interni I/O portovi 1 x AAFP connector
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
1 x USB 2.0 connector(s) support(s) additional 2 USB 2.0 port(s)
1 x M.2 Socket 3
1 x TPM header
8 x SATA 6Gb/s connector(s)
1 x CPU fan with PWM control
1 x S/PDIF out header(s)
1 x 8-pin EATX 12 V Power connector
1 x 24-pin EATX Power connector(s)
1 x Front panel connector(s) (1 x 19 -pin)
1 x AUX panel header(s)
4 x Front fan
1 x Rear fan
1 x COM port header
1 x Chassis intrusion header
Specijalne značajke
ASUS Digital Power Design :
(3 -phase for CPU, 2 -phase for iGPU)
ASUS Quiet Thermal Solution :
– Stylish Fanless Design Heat-sink solution
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash
