ASUS PRIME X370-PRO recenzija

ASUS trenutno u ponudi ima samo dvije X370 ploče, a nakon testirane ROG Crosshair VI Hero, na red dolazi i PRIME X370-PRO. Riječ je o ploči koja je punih 100 € jeftinija od Heroice, ima manje opreme i nije okrenuta ka ekstremnim oveclockerima no i dalje donosi sve što je prosječnom korisniku dovoljno.

 Ploča dolazi u klasičnoj kartonskoj kutiji unutar koje je zaštićena u dodatnoj kartonskoj pregradi te u antistatičkoj najlonskoj vrećici. Bundle je očekivano nešto siromašniji, no uključuje sve esencijalno. Tu nalazimo upute za instalaciju i korištenje, DVD s aplikacijama i upravljačkim programima, četiri SATA kabela, Q-konektor za prednji panel, vijak za M.2 socket, zaštitu za prednji I/O panel i SLI HB mostić.

Ploča je osim izgledom i razmještajem komponenata (layoutom) drugačija od Heroice. Ne donosi plastični oklop oko stražnjih I/O portova, M.2 socket je smješten ispod CPU socketa, a ne između zadnja dva PCIe x16 utora. Zbog toga je i razmještaj PCIe x1 utora ponešto drugačiji pri čemu će prvi biti neupotrebljiv zbog grafičke kartice. PCB je sjajno crni s bijelim šarama a ovdje odmah primjećujemo kako nema tipaka za uključivanje, reset, LED dijagnostike itd., no to ionako nije bitno prosječnom korisniku.

VRM jedinica je manje kompleksna nego kod Hero-ice i korištene su malo drugačije komponente, a i hladnjaci su malo manje robusni. I dok odozgo hladnjaci još i izgledaju masivno zapravo su zakošeni i vrlo tanki. U radu se hladnjaci dosta zagrijavaju jer MOSFET-i hrane struje gladne moćne 8 jezgrene procesore. Temperature su nešto više u slučaju 95 W procesora, no kada jednom krenemo overclockirati svejedno je. Zbog toga je i više nego preporučljivo imati odlično rashlađeno kućište s konstantnom strujom zraka kako preko gornje strane, tako i donje jer se i hladnjak na X370 čipsetu dosta zagrijava.

Specifikacije ASUS PRIME X370-PRO Podržani procesori AMD AM4 Socket for AMD Ryzen/7th Generation A-series/Athlon Processors Supports AM4 Socket 14 nm CPU Supports CPU up to 8 cores Čipset AMD X370 Memorija AMD Ryzen Processors 4 x DIMM, Max. 64GB, DDR4 3200(O.C.)/2666/2400/2133 MHz Non-ECC, Un-buffered Memory AMD 7th Generation A-series/Athlon Processors 4 x DIMM, Max. 64GB, DDR4 2400/2133 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Utori za proširenja AMD Ryzen: 2 x PCIe 3.0/2.0 x16 (x16 or dual x8) AMD 7th Generation A-series/Athlon: 1 x PCIe 3.0/2.0 x16 (x8 mode) AMD X370 chipset 1 x PCIe 2.0 x16 (max at x4 mode) AMD X370 chipset 3 x PCIe 2.0 x1 Multi-VGA podrška Supports NVIDIA 2-Way SLI Technology Supports AMD CrossFireX Technology LAN Intel I211-AT, 1 x Gigabit LAN Controller(s) ASUS Turbo LAN Utility ASUS LAN Guard Audio Realtek ALC S1220A 8-Channel High Definition Audio CODEC - Impedance sense for front and rear headphone outputs - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking - High quality 120 dB SNR stereo playback output and 113 dB SNR recording input (Line-in) - Front panel audio connector (AAFP) Audio Feature : - Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference - Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals - Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity Storage AMD Ryzen : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) AMD 7th Generation A-series/Athlon : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 2 mode) AMD X370 chipset : 8 x SATA 6Gb/s port(s), gray, Support Raid 0, 1, 10 USB AMD Ryzen/7th Generation A-series/Athlon Processors : 4 x USB 3.0 port(s) (4 at back panel, blue, Type-A) AMD X370 chipset : 1 x USB 3.1 front panel connector port(s) AMD X370 chipset : 4 x USB 3.0 port(s) (2 at back panel, blue, Type-A + Type-C, 2 at mid-board) AMD X370 chipset : 4 x USB 2.0 port(s) (4 at mid-board) ASMedia USB 3.1 controller : 2 x USB 3.1 port(s) (2 at back panel, teal blue, Type-A) BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.1, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information Format ATX Form Factor 30.5 cm x 24.4 cm Interni I/O portovi 1 x Aura RGB Strip Header 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s) 1 x M.2 Socket 3 with M Key, type 2242/2260/2280/22110 storage devices support (SATA mode & PCIE mode) 8 x SATA 6Gb/s connector(s) 1 x CPU Fan connector(s) (1 x 4 -pin) 1 x CPU OPT Fan connector(s) (1 x 4 -pin) 2 x Chassis Fan connector(s) (2 x 4 -pin) 1 x AIO_PUMP connector (1 x 4 -pin) 1 x W_PUMP+ connector (1 x 4 -pin) 1 x 24-pin EATX Power connector(s) 1 x 8-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s) (Q-Connector) (Chassis intrusion header is inbuilt) 1 x Clear CMOS jumper(s) 1 x 14-1 pin TPM connector 1 x COM port header 1 x USB 3.1 front panel connector Jedinstvene značajke 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability! - ASUS DIGI+ VRM: 10 Phase digital power design - ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention - ASUS ESD Guards - Enhanced ESD protection ASUS TPU : - Auto Tuning ASUS EPU : - EPU AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 - Ai Charger - Turbo LAN - PC Cleaner ASUS Quiet Thermal Solution : - Stylish Fanless Design Heat-sink solution & MOS Heatsink - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 3 - ASUS UEFI BIOS EZ Mode - Multi-language BIOS ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection : - ASUS C.P.R.(CPU Parameter Recall) Turbo App

Napojna je jedinica kao što smo rekli manje kompleksna (10 faza) nego na Crosshair ploči i korištene su drugačije (jeftinije) komponente. Uz to, Crosshair ima malo masivnije hladnjake, ali i dodatni 4-pinski konektor pa može socketu isporučiti više struje. Obje ploče imaju poznatu Asusovu 5-way optimizaciju (TPU, EPU, DIGI+ VRM, Fan Xpert 4 i Turbo App), te 5X Protection III koja uključuje pojačane PCIe slotove, LANGuard (metalna ESD zaštita na LAN kontroleru), zaštitu od previsokog napona, ESD zaštitu za stražnje I/O portove itd. Prostora oko socketa ima dovoljno, a zakošeni hladnjaci osiguravaju i da vanjski ventilatori pravilno i dovoljno duboko sjedaju (osim naravno Noctue D15).

DIMM utori primaju jasno DDR4 module u dual-channel konfiguraciji, s tim da moramo paziti i popuniti daljnja dva od socketa najprije (dva siva). Na desnom se rubu ploče nalazi interni USB 3.1 konektor te 24-pinski ATX konektor. Na vrhu su dva četiri pinska konektora za ventilatore a na ploči ih je ukupno šest s tim da su dva pogodna vodene pumpe (AIO_PUMP i W_PUMP). Uz ovo se nadopunjuje i Fan Xpert 4 tehnologija koja preko pet senzora na ploči prati temperature i prema tome regulira brzinu vrtnje ventilatora, a u stanju se povezati i s temperaturnim senzorom na Asus grafičkoj kartici.

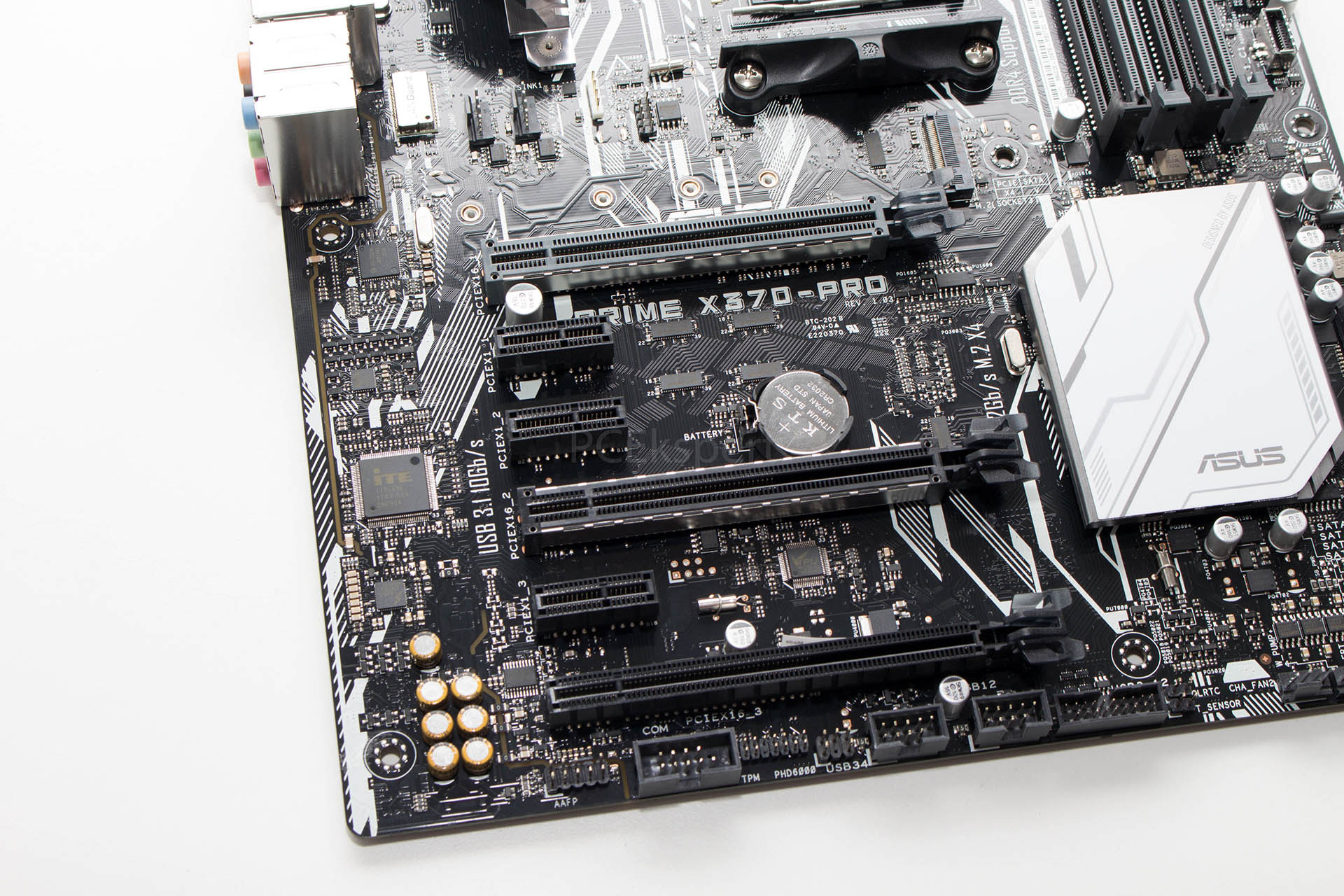

Na donjem se dijelu ploče nalazi fizički odvojena audio jedinica, a u kanalu koji ju razdvaja se nalaze i RGB LED-ice koje čine AURA LED osvjetljenje. Audio jedinica se bazira na Realtekovom S1220A kontroleru (120 dB SNR line-out, 113 dB SNR line-out), svaki se kanal nalazi u drugom sloju PCB-a, a sve upotpunjuju i Nichiconovi audio elektroliti. U okolici audio jedinice se nalaze još i ITE-ov Super I/O kontroler, AURA kontroler osvjetljenja (različiti efekti), i Intelov LAN kontroler starije generacije (I211AT). Iznad prvog se PCIe x16 utora nalazi M.2 socket koji radi i u SATA i u PCIe x4 načinu rada, a podržava uređaje dužine do 110 mm. Tri su PCIe x16 utora od kojih prvi radi na x16 propusnosti, drugi na x8 i treći na x4. Ako su prvi i drugi popunjeni radit će na x8 oba, a treći dijeli resurse s tri PCIe x1 slota.

Na dnu su ploče smješteni uobičajeni headeri i konektori - AAFP, COM, TPM, 2x USB 2.0, 1x USB 3.0, T_Sensor, 2x 4-pina za ventilatore i F_PANEL. Veliki prostor zauzima i aluminijski hladnjak na X370 čipsetu koji se dosta zagrijava. Iznad zadnjeg PCIe x4 utora se nalazi i TPU kontroler, a iznad drugog je baterija.

Stražnji je panel jednostavan s četiri plava USB 3.0 porta, dva USB 3.1 tirkizna porta, te jednim Type A i Type C USB 3.0 portom. Video izlazi su HDMI i DisplayPort, a tu su i audio konektori, PS/2 i LAN. SATA portova je osam, postavljeni su horizontalno i podržavaju RAID 0,1 i 10 polja.

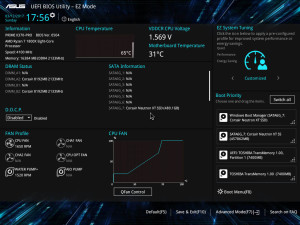

UEFI sučelje je klasično za PRIME ploče, a prvo što nas dočeka je EZ Mod, da bi s F7 prešli u Advanced mod. On nudi standardan izgled menija i poznati AITweaker u kojem je moguće podešavati različite parametre i naravno overclockirati. Ploča nam se malo čudno ponašala prilikom ručnog unosa postavaka pa smo otkrili kako je najbolje overclockirati putem TPU II automatskih postavaka. One bi brzinu procesora podigle na 3.9 GHz, a mi bi naknadno ručno podešavali ostale parametre. Vjerujemo kako će nekom budućom nadogradnjom BIOS-a i ovo biti riješeno, pa će se ručno moći sve podesiti bez nestabilnosti. Ovo je i prva ploča koja je bez problema podigla D.O.C.P profil memorije s XMP profilom i od prve proradila na 2993 MHz. Istovremeno, nije htjela raditi na 2666 MHz i ručnim postavkama CL16-16-16-40 pa ju nismo mogli direktno usportediti s već testiranim pločama. Softverska je podrška klasična - AISuite III, AI Charger, Turbo LAN, PC Cleaner, Aura Lightning Control itd.

Test sistem

Test sistem :: Hardware Matična ploča ASUS PRIME X370-PRO Procesor AMD Ryzen 7 1800X Memorija Corsair Vengeance LPX 2x 8GB 3000 MHz Grafičke kartice Asus Strix GTX1080 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Corsair Neutron XT 480GB; OCZ Trion 100 480GB; Kingston SM2280S3g2/240G Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 & 8.1 DirectX verzija 12 & 11 AIDA64 Engeneer 5.80.4000 PCMark 8 7-Zip v.9.2 Cinebench v.15 Handbrake 0.10.5 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Ploču smo radi usporedbe performansi testirali s Ryzen 7 1800X procesorom, a za njegovo se hlađenje brinuo EKWB-ov Predator specijalno brendiran za Ryzen. Koristili smo memoriju koju nam je AMD poslao u kitu (Corsair Vengeance LPX 3000 MHz). Set testova je isti kakav koristimo i kod Intel ploča, a u grafovima se mogu vidjeti usporedni rezultati s Ausovom pločom kroz nekoliko testova. Provrtjeli smo i gaming testove no nikakvih razlika nije bilo pa te grafove nećemo pokazivati. Overclocking

Kao što smo napisali, PRIME se dosta čudno ponaša pri ručnim postavkama kod overclockinga pa smo nakon sat vremena odsutali i prešli na TPU II profil koji je vrlo brzo podigao procesor na 3.9 GHz za sve jezgre. Nakon toga smo se ručno poigrali s postavkama i došli sve do 4.1 GHz, no to se pokazalo nestabilno nakon sat vremena torture. Ipak, izvrtjeli smo sve testove na toj frekvenciji pa ćemo pokazati dobivene rezultate. S prijelazom na 4.0 GHz sve je radilo potpuno stabilno, premda su se VRM i PCH hladnjaci jako zagrijavali pa im je bila potrebna "prisilna" pomoć.

[ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="PRIME X370-PRO @ OC, PRIME X370-PRO" values="4737,4511" colors="orange,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark Timespy" htitle="Score"  labels="PRIME X370-PRO @ OC, PRIME X370-PRO" values="7682,7576" colors="red,blue" height="200" min="0"] [ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score"  labels="PRIME X370-PRO @ OC, PRIME X370-PRO" values="17818,17077" colors="orange,blue" height="200" min="0"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. U oba je slučaja brzina memorije iznosila 2993 MHz (16-17-17-35 CR1), a kod OC rezultat je procesor radio na 4.1 GHz. Drugi rezultat je jasno onaj kada procesor radi na tvorničkoj brzini. Porast performansi je kao što vidimo sasvim solidan, dok su tvorničke performanse vrlo slične ili malo veće od onih što smo vidjeli kod Crosshair i Gaming 5 ploča koje su radile s brzinom memorije od 2666 MHz. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Crosshair VI Hero @ 2993,PRIME X370-PRO @ 2993, PRIME X370-PRO @ 2133" values="46436,45866,33599" colors="blue,red,blue" height="200" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Crosshair VI Hero @ 2993,PRIME X370-PRO @ 2993, PRIME X370-PRO @ 2133"" values="44164,43557,32210" colors="blue,orange,blue" height="200" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="PRIME X370-PRO @ 2993, Crosshair VI Hero @ 2993,PRIME X370-PRO @ 2133"" values="39063,38905,29408" colors="red,blue,blue" height="200" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="PRIME X370-PRO @ OC,Crosshair VI Hero @ 2993, PRIME X370-PRO" values="82.4,82.8,100.7" colors="orange,blue,blue" height="200" min="0"] Porast performansi skokom sa 2133 MHz na 2993 MHz je izvrstan i za sobom povlači ne samo porast propusnosti i pad latencija nego kao što smo u ranijim testovima vidjeli i veliki porast u gaming performansama. Stoga je brzi RAM za Ryzena must have! [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="PRIME X370-PRO @ OC, PRIME X370-PRO" values="93.342,106.159" colors="blue,red" height="200" min="0"] Ostvareni rezultat na tvorničkim taktovima je sporiji nego što je bio kod Crosshair i Gaming 5 ploča unatoč bržem radu memorije, a OC rezultat je najbolji koji smo vidjeli do sada jer procesor naravno radi an 4.1 GHz. Ipak, opet treba imati na pameti kako ploča nije 100% stabilna na 4.1 GHz i kako je 100 MHz niže adekvatniji takt za 24/7 korištenje uz napomenu da se ploči osigura odlično hlađenje. Temperature se tada na dostupnim nam senzorima spuštaju i za više od 10°C.

PRIME X370-PRO ploča je kao što smo vidjeli kvalitetno napravljena, s dovoljno opreme za prosječnog korisnika i k tome je cjenovno vrlo privlačna. U njemačkim webshopovima košta oko 170 €, a u Hrvatskim oko 1.300 - 1.500 kn. Za taj iznos kupac će dobiti ploču koja je dobra i za overclocking premda ju je potrebno pošteno hladiti zbog relativno tankih VRM hladnjaka. Stoga bi za dugoročni rad pod overclockingom preporučili skuplje dvije ploče koje smo testirali s robusnijim hlađenjem i VRM jedinicama ili pak konfiguriranje moćne zračne struje preko cijele ploče. Kod overclockinga i konfiguriranja memorije smo se malo više namučili nego kod prethodne dvije ploče, no s nekom budućom revizijom BIOS-a vjerujemo kako će i to biti riješeno. U svemu ostalom, ploča je radila vrlo stabilno i bez ikakvih problema. Količina opreme je solidna i ne osjećamo kako je previše zakinuta u odnosu na skuplje modele - možda tek nedostatkom USB 3.1 Type C konektora koji bi dobro došao u budućnosti. No na kraju, zbog dobre cijene, tj. odnosa uloženo dobiveno ju ipak preporučujemo.
