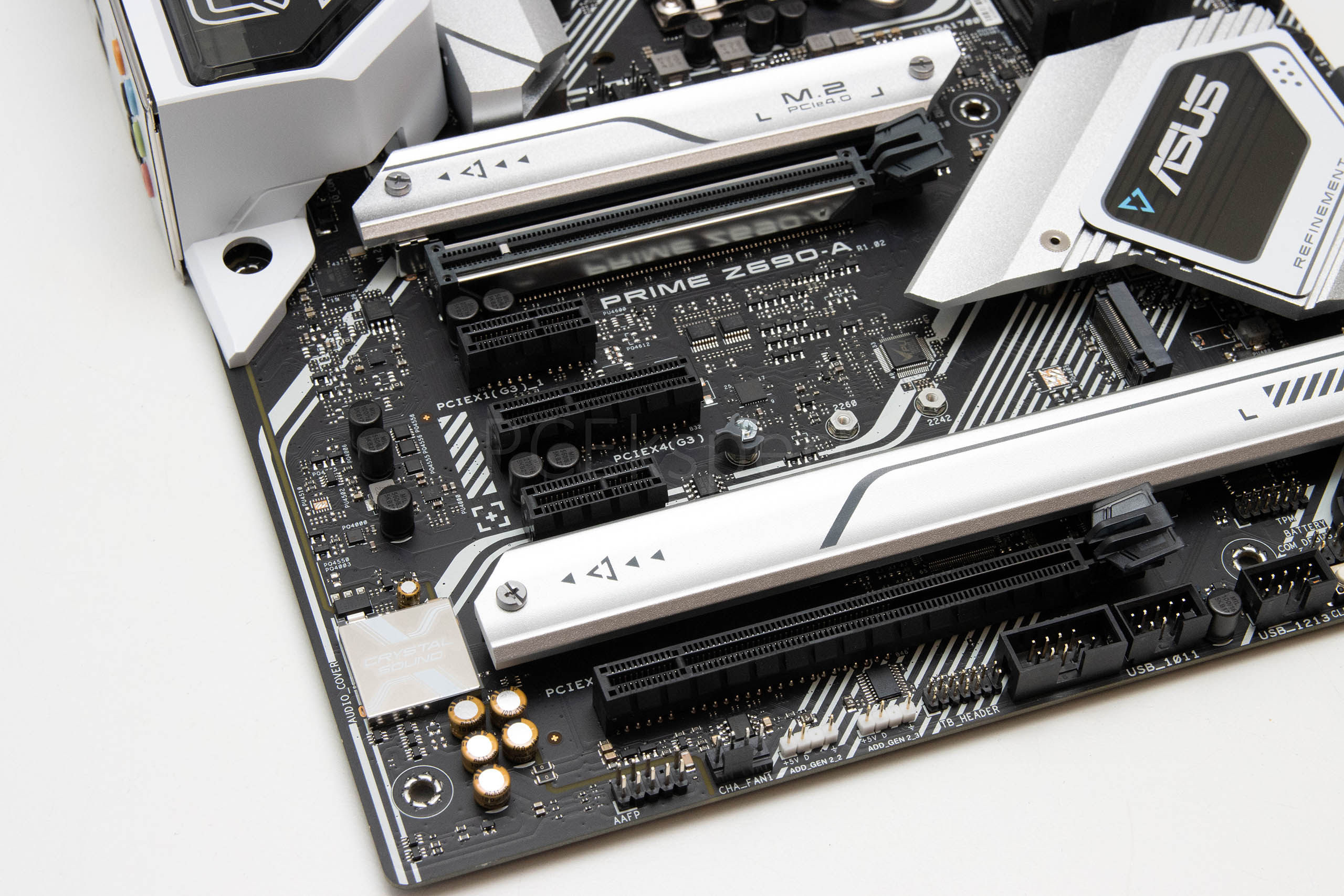

Na ploči se nalazi jedan oklopljeni PCIe 5.0 x16 utor, a ispod njega su dva PCIe 3.0 x1 slota, jedan PCIe 3.0 x4 slot i jedan dugački PCIe 3.0 x16 slot no s x4 propusnošću. U srcu audio jedinice se nalazi Realtekov S1220A CODEC, koji ima interno pojačalo za poboljšanje zvuka na zvučnicima i slušalicama. CODEC omogućava 120dB SNR playback i 113 dB SNR za snimanje (line-in), te podržava do 32-bitne/192 kHz formate. Ethernet kontroler je Intelov 2,5-gigabitni s LANGuard zaštitom. Ova ploča je nešto jednostavnija i jeftinija pa nema WiFi. Na dnu se ploče nalaze uobičajeni konektori i headeri. Zanimljivost je ti što se pored baterije nalazi tipka za Clear CMOS, a malo iznad je i Power On tipka.

asus_prime_z690a_13

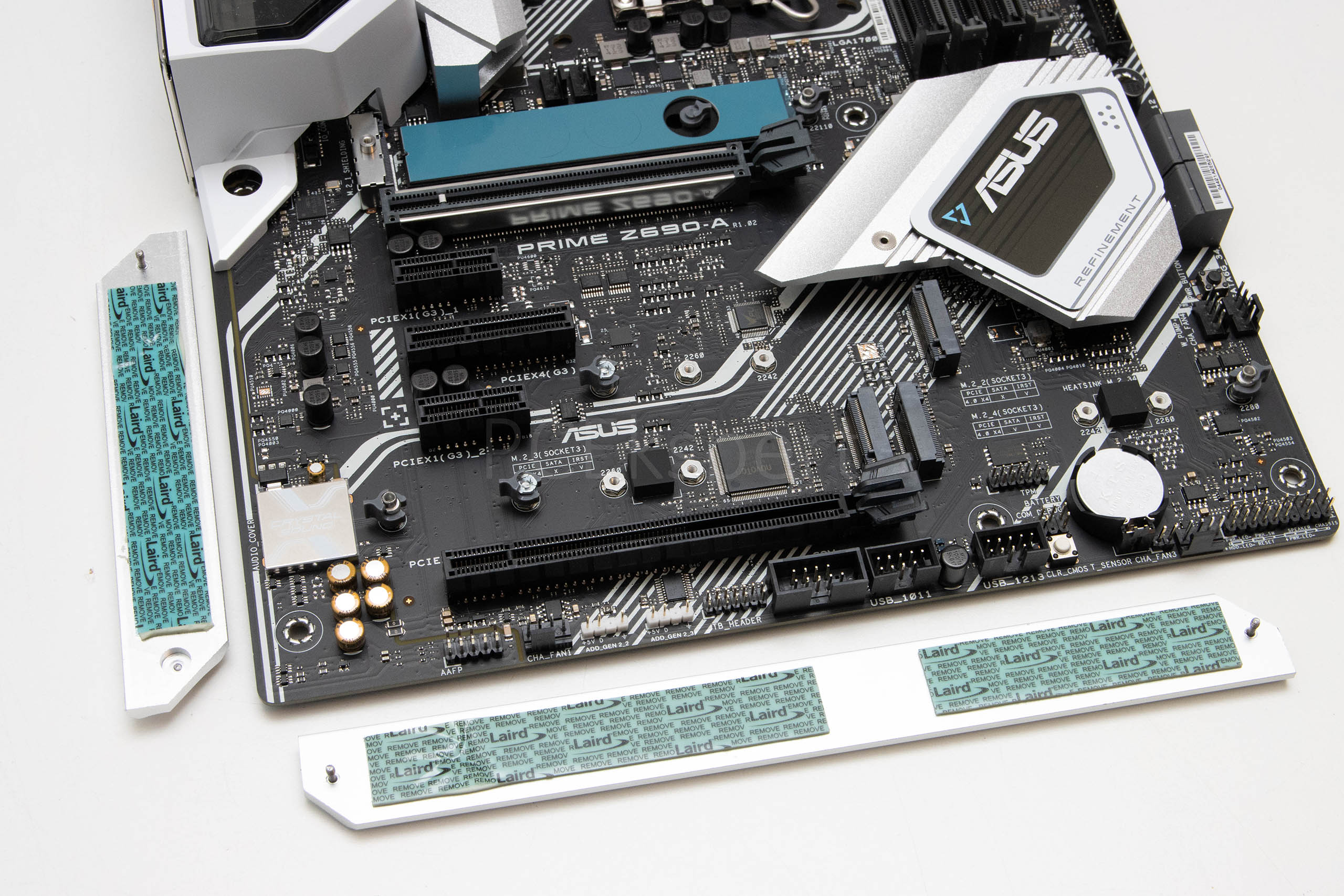

Na ploči se kao što smo već ranije napisali nalaze četiri M.2 slota. Prvi podržava PCIe 4.0 x4 mod rada i uređaje do 22110 formata. Drugi je malo niže, nema hladnjak i podržava PCIe 4.0 x4 mod rada te 2280 uređaje. Treći i četvrti su nasuprotni i pokriva ih jedan aluminijski hladnjak. Treći podržava PCIe 4.0 x4 mod rada i 22110 uređaje, a četvrti PCIe 4.0 x4 ali i SATA modove rada, te 2280 uređaje. Svi imaju Asusov Q-latch za jednostavniju montažu, a prvi ima i donji hladnjak s termalnom podloškom.

asus_prime_z690a_11 asus_prime_z690a_12

Stražnji I/O panel ima integriranu bijelu zaštitu, a na njemu se nalaze sljedeći portovi:

  • 1 x USB 3.2 Gen 2×2 port (1 x USB Type-C)
  • 3 x USB 3.2 Gen 2 porta (2 x Type-A, 1 x Type-C)
  • 4 x USB 3.2 Gen 1 porta (4 x Type-A)
  • 1 x DisplayPort
  • 1 x HDMI port
  • 1 x Intel 2.5Gb Ethernet port
  • 5 x Audio jackova
  • 1 x Optical S/PDIF out port

Sasvim solidna količina portova, pogotovo onih za USB uređaje, uz moderni i brzi Type C Gen2x2. Osim M.2 uređaja, na ploču je moguće spojiti i četiri SATA uređaja, a portovi su grupirani dva po dva i horizontalni su.

asus_prime_z690a_15

Osvjetljenje je jednostavno riješeno i već smo vidjeli kako izgleda kada je skinut hladnjak. LED-icama upravljamo uz pomoć Armoury Crate aplikacije, s kojom možemo napraviti i sinkronizaciju ostatka hardvera koji je primjerice spojen preko četiri integrirana headera – 1x AURA RGB + 3x Addressable Gen 2. Kome se ne sviđa, rasvjetu uvijek može isključiti.

asus_prime_z690a_17 asus_prime_z690a_18

asus_prime_z690a_19 asus_prime_z690a_20

asus_prime_z690a_21 asus_prime_z690a_22

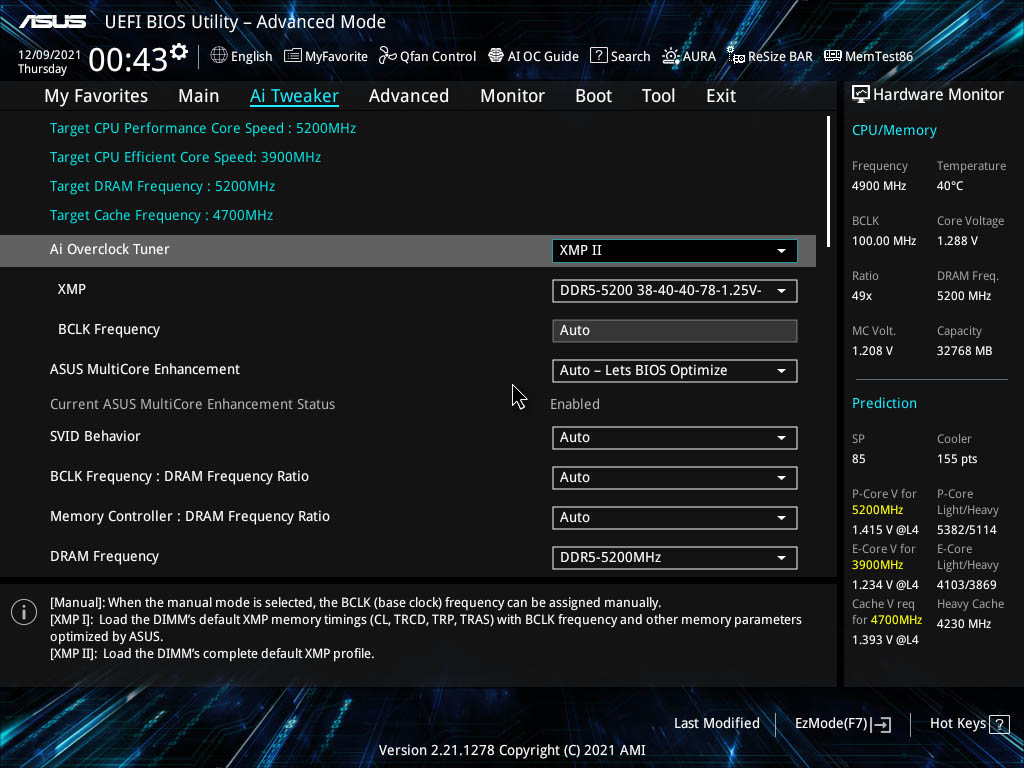

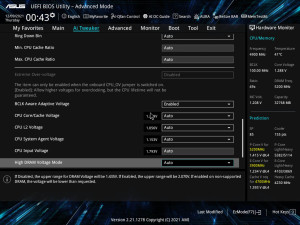

UEFI sučelje je karakterističnog dizajna za Prime seriju ploča, a istog je layouta i funkcionalnosti kao i kod ostatka Asusovih ploča. Jasno, nema nekih opcija kao što je slučaj na STRIX ili ROG pločama, no sve ono bitno je tu. Naravno, opcija za overclocking ne manjka, a tu je i Tweakers Paradise opcija. BIOS nudi ASUS CrashFree BIOS 3 tehnologiju, EZ Flash 3 i UEFI BIOS EZ Mode tko ne želi koristiti Advanced mod. BIOS je AMI-ev, a nalazi se na 256 Megabitnom ROM-u.

asus_prime_z690a_14

Sa softverske strane imamo Armoury Crate koji sadržava AURA Creator, AURA Sync, Fan Xpert 4 i Two-Way AI Noise Cancellation, zatim AI Suite 3, DTX:X Ultra, Norton Anti-virus software (Free Trial verzija), WinRAR, ASUS CPU-Z itd.
