Asusove su ProArt ploče okrenute profesionalcima, tj. svima onima koji računalo koriste za posao, bilo da stvaraju 3D animacije, editiraju fotografije i video materijal ili se primjerice bave stvaranjem glazbe. Takvi žele iznimno sposobnu ali i stabilnu matičnu ploču za svoje radne stanice, a ProArt X870E-Creator WiFi obećava upravo to. Ima moćnu napojnu jedinicu, dva USB 4 Type C 40 Gbps porta, dva Etherneta (10 i 2,5 Gbps), WiFi 7,mnoštvo M.2 slotova za SSD-e, AI tehnologije, ali i izvrsnu softversku podršku. Asus je putem ProArt Creator huba omogućio i Pantoneove alate za menadžment boja!
Baš kao i njena prethodnica, i X870E-Creator ploča dolazi u kutiji zanimljive estetike postignute uz pomoć elementa kao što su linije, kutevi, simetrija i zlatne boje što se onda precrtava i na samu ploču. U videu u kojem smo ploču otpakirali vidimo da je smještena u kartonsko ležište i zaštićena antistatičkim najlonom.
Dodatna oprema koja dolazi uz ploču je mrvicu bogatija kako i dolikuje ProArt pločama te uključuje:
1 x DisplayPort kabel
4 x SATA 6Gb/s kabela
1 x termalni podložak za M.2 22110
1 x ASUS WiFi Q-antena
1 x Q-konektor za prednji panel
1 x M.2 Q-Latch paketić
1 x M.2 Q-Latch Q-Slide paketić za M.2 backplate
2 x gumice za M.2
1 x ProArt ravnalo
1 x vodič za brzio početak rada
1 x ACC Express aktivacijsku karticu
Asus se očito drži pravila da ako nešto funkcionira ne treba previše mijenjati. Dizajn se ProArt ploča nije značajnije mijenjao od X570-Creator WIFI i X670E-Creator WiFi modela. Naravno, svake godine se unaprijedi poneki detalj i malo osvježi izgled, ali to je u osnovi to. Ovogodišnji model će se ipak najlakše prepoznati po tome što ima moćan M.2 hladnjak s Q-latch sistemom kakav njegovi prethodnici nisu imali. Uz to, sve je tu manje više slično. VRM hladnjaci su doživjeli kozmetičke izmjene, no ne i funkcionalne, baš kao i veliki hladnjak dvaju X870E čipseta, kao i onaj ispod njega koji pokriva tri M.2 utora. Ploča izgleda dobro, ali ne uzbuđuje previše.
Zgodno je da Asus i dalje ne nudi nikakav oblik ARGB LED rasvjete na ovoj ploči jer smatra da profesionalni korisnici imaju profinjeniji ukus koji ne podnosi blještavilo. Osim oku ugodnog izgleda, Asus je jako dobro složio i layout ploče, tj. raspored komponenata po njoj. Sve ono što je bitno je smješteno uz rubove tako da je lako dostupno kod spajanja kabela. SATA i USB 3.0 konektori na desnom rubu su horizontalni, a USB 3.2 interni konektor iznad njih je u vertikali. Ne volimo vidjeti dva vertikalna SATA porta na dnu no toga se dizajna Asus drži već duže vrijeme zbog smještaja donjih M.2 slotova. Sve u svemu, ovo je dobro posložena ploča.
Oko AM5 socketa su se smjestile planine od VRM i M.2 hladnjaka no mjesta za hladnjake ima dovoljno. Ono što bi se ipak najbolje uklopilo uz ovu ploču je ProArt LC 360 vodeno hlađenje, a sve skupa bi trebalo smjestiti u ProArt PA602 kućište.
Hladnjaci na VRM dijelu su odvojeni, a riječ je o masivnim aluminijskim rebrastim blokovima koji solidno odvode toplinu, no ipak bi voljeli da su spojeni toplovodnom cijevi. Napojna jedinica je teamed-up izvedbe, a ima 16 + 2 + 2 faznu izvedbu sa Monolytic Power Systems MP86670-C787 integriranim MOSFET-ima (tj. pametnim power stageovima) na Vcore i SoC dijelu, te Dr.MOS power stageovima na Misc dijelu. Svaki od power stageova je sposoban dati 80 ampera struje. Za kontrolu je korišten standardni DIGI+ VRM kontroler (ASP2206), a uz njega su tu i kvalitetne prigušnice te Black Metallic 5K solid kondenzatori.
VRM hladnjaci se solidno zagriju i na najtoplijem smo dijelu IC termometrom izmjerili 64,2°C, a HWiNFO aplikacija je pokazala čudne vrijednosti temperatura koje mjeri Nuvotonov NCT6701D Super I/O kontroler tako da se u njih ne možemo pouzdati.
Kada skinemo VRM hladnjak otkriva nam se nekoliko kontrolera koji se nalaze iza stražnjih I/O portova. Najveći je svakako ASMedijin ASM4242 kontroler koji nosi i Thunderbolt 4 certifikat. Omogućava dva USB 4.0 porta propusnosti 40 Gbps svaki na stražnjem I/O dijelu u obliku Type C portova te donosi i podršku uza monitore do 8K rezolucije ako je samo jedan port u upotrebi (ili dva monitora od 4K). Južnije od njega se nalazi nešto manji Marvellov AQtion 10 Gbps Ethernet kontroler. Oba imaju termalne podloške na sebi i kontakt s VRM hladnjakom.
Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. 4-pinski konektori na gornjoj strani su pokriveni gumenim čepićima, a do njih je i CPU Overvoltage jumper. Tu se nalazi i POST dijagnostika s četiri malene LED-ice. Četiri DIMM slota maksimalno podržavaju 192 GB DDR5 radne memorije brzine transfera do 8.000 MT/s za Ryzen 9000, 8000 i 7000 serije. Naravno, sweet spot za sve procesore je i dalje 6.000 MT/s. Ispod 24-pinskog ATX konektora se nalazi USB 3.2 Type C interni header koji je propusnosti 20 Gbps te podržava 30-vatno PD & QC 4+ punjenje uređaja. Zanimljivo je da je Asus ovdje odbacio 60-vatno punjenje koje je bilo prisutno na prethodnici.
Creator ploča je specifična po tome što ima dva oklopljena PCIe 5.0 x16 utora pa korisnici mogu koristit istovremeno dvije grafičke kartice. Oba slota podržavaju Q-Release Slim mehanizam za izbacivanje kartica, a ako su oba u upotrebi rade u x8/x8 modu s Ryzenima 9000 i 7000 serije. Svakako treba napomenuti da drugi PCIe 5.0 slot svoje resurse dijeli i s M.2_2 slotom, pa ako ga koristimo tada će PCIe slot raditi u x8 modu, a M.2 u x4. Na dnu se nalazi još jedan PCIe 4.0 x16 slot koji radi u x4 modu i njega kontrolira čipset.
Svi uobičajeni portovi i headeri se nalaze na južnom dijelu ploče, a na lijevom se nalazi audio jedinica. Audio jedinica je bazirana na Realtekovom Audio CODEC-u ALC1220P što se i nije znatnije mijenjalo u odnosu na prethodnicu. CODEC podržava za 120 dB SNR playback i 113 dB SNR recording (Line-in) i formatima do 32-bita/192 kHz. Tu je automatska prilagodba impedancije slušalica (naprijed i nazad), interno pojačalo za slušalice i zvučnike, ugrađeni su premium audio kondenzatori, de-pop strujni krug, kanali su na odvojenim PCB slojevima itd. Kao što smo već rekli, za Ethernet vezu se brine Marvellov 10-gigabitni kontroler, ali i Intelov 2,5-gigabitni. Standardna je i ASUS LANGuard zaštita.
ProArt X870E-Creator WiFi - drugi dio

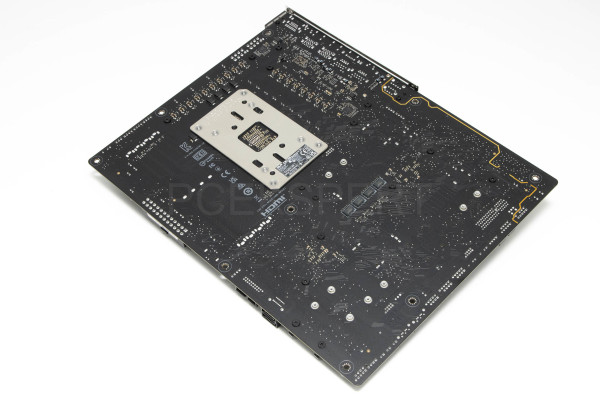

Donja strana ploče nema zanimljiv dizajn i tu je najveći element donji nosač za mehanizam za montažu hladnjaka na ploču. Ujedno, ovdje se nalazi i VRM kontroler kao i još neki elektronički elementi ploče.
Na ploči se nalaze četiri M.2 slota. Hladnjak prvoga (gornjeg) je masivan i ima Q-release mehanizam koji će te vidjeti niže u tekstu malo detaljnije. M.2_1 slot (Key M), s podržava za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada. Na donjem dijelu ploče, tik ispod hladnjaka čipseta (desno), se nalazi M.2_2 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 5.0 x4 mod rada no on dijeli resurse s PCIe x16 slotom koji će raditi u x8 modu ako M.2 slot bude popunjen.
Ta donja tri M.2 slota imaju jedan zajednički hladnjak, a donja dva kontrolira čipset. Na lijevoj se strani nalazi i M.2_3 slot (Key M), s podrškom za 2242/2260/2280 uređaje i PCIe 4.0 x4 mod rada. Posljednji, M.2_4 podržava 2242/2260/2280/22110 uređaje te PCIe 4.0 x4 mod rada.
Stražnji I/O panel je vrlo bogato opremljen i uključuje:
2 x USB4 (40Gbps) porta (2 x USB Type-C)
1 x USB 20Gbps port (1 x USB Type-C)
7 x USB 10Gbps portova (7 x Type-A)
1 x USB 2.0 port (1 x Type-A)
1 x DisplayPort (samo ulaz)
1 x HDMITM port
1 x Wi-Fi Modul
1 x Marvell AQtion 10Gb Ethernet
1 x Intel 2.5Gb Ethernet
3 x Audio jacka
1 x BIOS FlashBack tipka
1 x Clear CMOS tipka
Tu se nalazi i Mediatekov WiFi 7 modul s novim tipom konektora, koji podržava tri frekvencijska spektra (2,4/5/6 GHz), 320 MHz kanale i donosi maksimalnu propusnost od 6,5 Gbps. Uz to, podržava i Bluetooth v5.4. Ono što je jako bitno za napomenuti je da je WiFi 7 podržan samo od strane Windowsa 11 Pro u verziji 24H2. Primijetili smo da Mediatekov WiFi ima nešto slabiji prijem od Intelovog. U identičnim uvjetima je prijem na X870E-E ploči bio snažniji a veza brža.
Q-release sistem radi vrlo jednostavno no zahtijeva poprilično masivan i vjerujemo skup mehanizam. Hladnjak je vrlo masivan i u kombinaciji s donjom aluminijskom pločom odlično hladi uzavrele SSD-e.
Ploča je inače prošla intenzivne testove stabilnosti u trajanju od 168 sati pri temperaturi od 45°C i pokazala je 24/7 stabilnost u radu. Uz to ima i niz sigurnosnih zaštita – LAN guard, Overvoltage zaštita, ESD guards, DRAM overcurrent zaštita itd. Na ploči se ukupno nalazi osam 4-pinskih konektora za ventilatore i vodene pumpe, a tu su i četiri SATA porta, jedan USB 20 Gbps port, jedan USB 5 Gbps hrader, te dva USB 2.0 headera. Zatim, tu nalazimo i tri ARGB Gen 2 headera koji su kontrolirani od strane Aura Sync aplikacije, a na samoj ploči kao što znamo nema rasvjete.

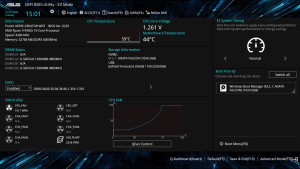

UEFI sučelje BIOS-a je vrlo slično kao na prethodnici pa se u njemu lako snaći, a i dovoljno je brzo. Sličnih je mogućnosti kao i kod ROG Strix X870E-E ploče no druge je boje. Kao i tamo, glavna novost je Q-dashboard koji je intuitivna reprezentacija svih hardverskih veza na ploči i pratećih postavaka BIOS-a. Uz njega je podešavanje BIOS postavaka jednostavnije što će se svakako svidjeti početnicima. UEFI naravno donosi i sve blagodati za overclocking što uključuje i Dynamic OC Switcher, Core Flex, Asynchronous Clock te klasični PBO Enhancement kao i AI overclocking.
Sa softverske strane tu je Armoury Crate koji objedinjuje različite funkcije kao što su Aura Creator, Aura Sync, Fan Xpert 4, Game First itd. Posebno za Creator ploču tu je sučelje uz pomoć kojeg kontroliramo ARGB headere, pregledavamo informacije o spojenim diskovima, te podešavamo položaj Q-antene za najbolji prijem. Dodatno tu je ASUS CPU-Z, GlideX (cross-device cross-platform dijeljenje ekrana), Driver Hub, Adobe Creative Cloud (trial), Norton 360 for Gamers (60 dana trial), WinRAR (40 dana trial),USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Intelligence mogućnosti kao što su AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II. Zanimljiv je i ASUS Control Center Express koji donosi opcije poput USB Port menadžmenta, Software Blacklista i Registry Editor On/Off funkcije.
Ono što nismo spomenuli kod softvera, ali smo dodatno izdvojili je ProArt Creator Hub koji ima Color Management i Work Smart opcije. Prva donosi alat za odabir boja zaslona i ekstrakciju boja slike koji olakšavaju dobivanje detaljne analize boja i informacija o bojama, a možete koristiti paletu boja za izradu osobnih preferencija boja. Također ćete pronaći trendove boja i palete boja koje su izradili profesionalci u ASUS Design Centru. Creative Land je opcija za pojednostavljivanje tijeka rada - možete odabrati do 8 aplikacija koje će se pokrenuti u isto vrijeme s jednim prečacem na radnoj površini.
Testirali smo uz pomoć AMD-ovog moćnog Ryzena 9 9950X, G.Skill Trident Z5 RGB F5-6000J3038F16GX2-TZ5N memorije, AMD Radeon RX 7900XT grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen moćnim Alphacoolovim 360-milimetarskim Eisbaer LT360 hladnjakom kao i do sada kod testa AMD ploča.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Kao i do sada, poznato je da Ryzen 9 9950X nije baš zabavan za overclocking jer se ne može puno više izvući, a mi smo isprobali barem PBO opciju. Kao i kod Pro modela uspjeli smo ga ustabiliti na PBO 90 Level 3 što je donijelo blagi porast performansi koji će te vidjeti u grafovima. Više od toga na ovoj ploči i s našim hlađenjem nije išlo.
Rezultati testiranja
UL test
[ichart headers="ID, Score" title="PCMark 10" htitle="score (max threads)" labels="Gigabyte X670E Aorus Pro X,Asus ProArt X870E-Creator WiFi,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X870E Aorus Pro,Gigabyte X870E Aorus Master" values="10894,10732,10725,10610,10327" colors="blue,orange,blue,blue,blue" height="400"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Gigabyte X670E Aorus Pro X,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X870E Aorus Pro,Asus ProArt X870E-Creator WiFi,Gigabyte X870E Aorus Master" values="17833,17809,17788,17635,17550" colors="blue,blue,blue,orange,blue" height="400"]
U PCMarku sasvim solidan rezultat, no u 3DMarku je ipak malo niži za Creator ploču. Očekivano, ona ni ne mora izvlačiti maksimum iz procesora, nego biti stabilna.
Blender
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="Gigabyte X870E Aorus Pro,ASUS ROG Strix X870E-E Gaming WiFi,Asus ProArt X870E-Creator WiFi,Gigabyte X670E Aorus Pro X,Gigabyte X870E Aorus Master" values="244.32,246.27,246.12,246.33,247.1" colors="blue,blue,orange,blue,blue" height="400"]
U Blenderu je u sredini grafa, no razlika u performansama nije velika.
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X670E Aorus Pro X,Gigabyte X870E Aorus Pro,Gigabyte X870E Aorus Pro,Asus ProArt X870E-Creator WiFi,Gigabyte X870E Aorus Master" values="2242,2225,2214,2210,2175" colors="blue,blue,blue,orange,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Asus ProArt X870E-Creator WiFi,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X870E Aorus Pro,Gigabyte X670E Aorus Pro X,Gigabyte X870E Aorus Master" values="137,137,136,134,130" colors="orange,blue,blue,blue,blue" height="400"]
Single core performanse su jako dobre, a multi core ipak malo slabije.
[ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je bolje)" labels="Asus ProArt X870E-Creator WiFi,Gigabyte X870E Aorus Pro,Gigabyte X870E Aorus Master,ASUS ROG Strix X870E-E Gaming WiFi,Gigabyte X670E Aorus Pro X" values="88.7,88.9,89.1,89.2,99.8" colors="orange,blue,blue,blue,blue" height="300" min="0"]
Zagrijavanje je slično kao i kod ostalih X870E ploča.
Porast performansi PBO overclockingom
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="9950X @ PBO, 9950X @ Stock" values="17952,17635" colors="red,blue" height="200"]
[ichart headers="ID, Time (s)" title="Gooseberry Benchmark (sekunde, manje je bolje)" labels="9950X @ PBO, 9950X @ Stock" values="245.77,246.12" colors="red,blue" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="9950X @ PBO, 9950X @ Stock" values="2299,2210" colors="red,blue" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="9950X @ PBO, 9950X @ Stock" values="138,137" colors="red,blue" height="200"]
Overclocking putem PBO-a 90 donosi standardne pomake u performansama. Isprobali smo i AI Overclocking no on nije urodio plodom.
Zaključak
Nova je X870E-Creator WiFi ploča doživjela samo blage kozmetičke promjene u dizajnu u odnosu na prethodnicu, ali ni hardverski nije puno drugačije. Najznačajnije razlike su pojačana VRM jedinica, prijelaz s WiFi 6E na WiFi 7 mrežu, kao i više PCIe 50 stazica pa su veće mogućnosti PCIe 5.0 slotova, te M.2 5.0 slotova. Hladnjak na gornjem M.2 slotu je povećan, i to je otprilike to. I stara je ploča imala USB 4 portove, jednaku audio jedinicu te jednake ethernet mogućnosti. Uz to je imala je i 60-vatno punjenje što je kod nove sniženo na 30 W. Sve u svemu, X870E-Creator WiFi je jako dobar proizvod, no ako imate prethodnicu nema potrebe za prijelazom. Cijena u njemačkim dućanima informatičke opreme joj je oko 480 € što je za 80 € više od prethodnice.
