Pred nama je još jedna Asusova Z690 ploča, a ovaj put je riječ o Maximus Formuli koja donosi moćnu napojnu jedinicu i povećane hladnjake u koje je ukomponiran EK CrossChill III vodeni hladnjak za open loop sisteme. Uz to tu je i bogata oprema u obliku WiFi 6E modula, Marvellovog 10 Gbps LAN kontrolera, PCIe 5.0 rješenja, ROG Hyper M.2 kartice, mnoštva USB-a itd. Eh da, i ploča je svakako posebna po svom izgledu s bijelim hladnjacima i osvijetljenim ROG elementima.
Uz ROG Maximus ploče i bundle je obično vrlo bogat, a u videu možete vidjeti kako je ploča pakirana i što sve točno dolazi uz nju. Kako bi vam olakšali posao prepoznavanja dodataka evo i punog popisa:
1 x ARGB RGB produžni kabel
1 x RGB produžni kabel
2 x ROG weave SATA 6G kabela
4 x SATA 6Gb/s kabela
1 x ROG Hyper M.2 kartica
2 x M.2 paketića vijaka za ROG Hyper M.2 karticu
1 x ASUS Wi-Fi okretna antena
1 x M.2 paketić gumica
1 x Q-konektor
1 x M.2 Q-Latch paketić
2 x M.2 Q-Latch paketića za M.2 backplate
1 x ROG privjesak za ključeve
1 x ROG naljepnice
1 x ROG zahvalnica
1 x ROG držač grafičkih kartica
1 x USB disk s driverima i ostalim programima
1 x vodič za korisnike
Asus je u prošloj generaciji preskočio Formula ploču, pa je zadnja bila ona sa Z490 čipsetom tj. ROG Maximus XI Formula koju smo recenzirali prije malo više od tri godine. Prije toga, recenzirali smo ROG Maximus IX Formula ploču koja je bila opremljena Z270 čipsetom početkom 2017. godine. Ako otvorite te recenzije vidjet će te da Asus i dalje s Formula modelima ploča slijedi istu filozofiju ugradnje EK CrossChill vodenih blokova na napojnu jedinicu što čini ploču idealnom za ugradnju u open loop sistem vodenog hlađenja. Na ovoj se nalazi CrossChill hladnjak treće generacije, a kao i do sada pokriva kompletan napojni dio, te ima dva standardna G1/4" navoja. Na hladnjak je postavljen i tzv. moonlight-white metalni pokrov, a i ostatak hladnjaka te pokrova na ploči je sada bijeli, što je odmak od dosadašnje prakse.

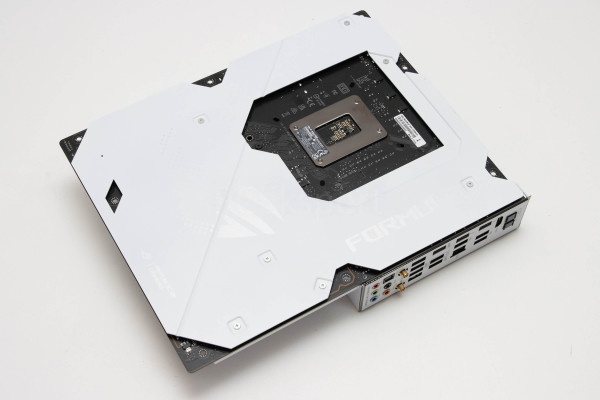

Bijela boja je u modi i u Asusu su očito odlučili kako Formula serija mora donijeti takav štih, te se uklopiti u moderna svijetla i prozirna kućišta. Uz to donosi i LED osvjetljenje u obliku ROG natpisa na pokrovu stražnjih I/O portova, ROG logoa na pokrovu hladnjaka čipseta, te čak jedan OLED ekrančić na hladnjaku prvog M.2 slota. PCB, elementi na njemu i konektori su kontrastno crni i sve skupa jako dobro izgleda. Ploča je većim dijelom zatvorena, tj. prekrivena no layout je dobro odrađen. Sve je pametno smješteno uz rubove ploča, ništa ničemu ne smeta i neće biti posebnog "mučenja" s provlačenjem kabela i žica. Ploča je vrlo teška i robusna, te je kvalitetno sastavljena.
S obzirom na to da smo ploču morali vratiti nismo skidali hladnjake kako bi vam pokazali VRM jedinicu, pa ćemo ovdje Asusu morati vjerovati na riječ. Ispod EK-ovog hladnjaka se tako nalazi 20 + 1 fazna jedinica s power stageovima (integrirani MOSFET-i) koji su u stanju isporučiti 105 ampera struje svaki (ukupno dakle 2.205 A), a koji su u teamed up layoutu. Iza njih su MicroFine prigušnice (45 A), i 10K black metallic kondenzatori. Ispred svega su dvije 8 + 8-pinske ProCool II utičnice, te jasno Digi+ VRM kontroler (Asus ne navodi koji). S obzirom na to da nemamo open loop sustav vodenog hlađenja, nismo mogli isprobati hlađenje VRM-a u realnim uvjetima, nego samo kao pasivni hladnjak. No, i kao takav odrađuje posao pa se VR Vcc temperatura penjala do maksimalnih 55°C s i9 12900K procesorom.
Ploča dolazi s podrškom za DDR 5 memoriju, ima četiri slota u dvokanalnoj konfiguraciji, a podržava maksimalno 128 GB takta do 6.400 MHz (OC). Oko memorijskih slotova se nalazi metalni pokrov koji integrira Retry, Start i FlexKey tipke, okružuje 24-pinski ATX konektor te integrira i genijalni Q-latch sustav za jednostavnije vađenje grafičke kartice. Tu se još nalazi i interni USB 3.2 Gen 2x2 konektor, dodatni 6-pinski power konektor za Quick Charge podršku, zatim ADD LED header, LED dijagnostika, te četiri 4-pinska konektora za ventilatore i AIO pumpe. Posebnost internog USB 3.2 Gen 2x2 headera je i podrška za Quick Charge 4+ (do 60W (5/9/15/20V max. 3A, PPS:3.3–21V max. 3A)). Kako bi dobili maksimalnih 60 W potrebno je spojiti PCIe 6-pinski konektor.
Na dnu su ploče smješteni uobičajeni headeri i konektori. Izdvajamo tri LED headera, tri 4-pinska za ventilatore, jedan za temperaturni senzor, te prednji panel. Za open loop vodena hlađenja tu je 4-pinski konektor za vodenu pumpu, dva konektora za Water In i Out, te jedan 4-pinski za Water Flow (Asus Hydranode). Dva gornja PCIe x16 slota su po 5.0 standardu a rade u x16 ili x8/x8 modu. Tako da ako postavite grafičku u jedan, a ROG Hyper M.2 karticu u drugi morate računati na x8/x8 mod rada. Donji je PCIe x16 po 4.0 standardu, a podržava x4 mod rada.
ROG Maximus Z690 Formula - drugi dio

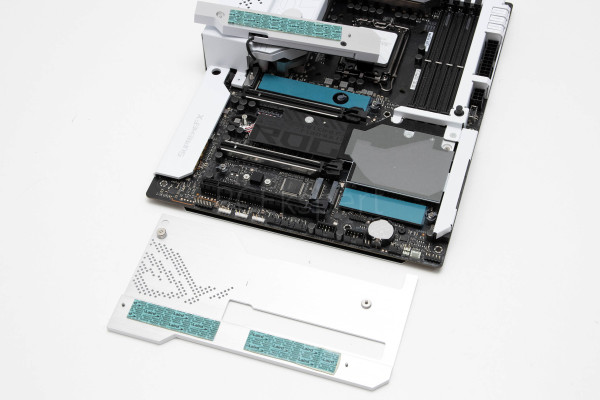

Na ploči se nalaze ukupno tri M.2 slota, a uz ROG Hyper M.2 karticu to se povećava na pet. Gornji M.2 slot prima 22110 uređaje i radi u PCIe 4.0 x4 modu. Donja dva podržavaju 2280 uređaje i rade također u PCIe 4.0 x4 modu, a desni i u SATA modu. Ako Hyper M.2 karticu spojimo na prvi PCIe utor radit će samo u PCIe 4.0 x4 modu, dok će u drugom raditi u PCIe 5.0 x4 modu, ali će drugi M.2 slot na ploči u oba slučaja biti isključen. Ako Hyper M.2 karticu postavimo u treći PCIe x16 utor, dva niža M.2 slota na ploči će raditi samo u PCIe 4.0 x4 modu.
Ploča je čvrsta i robusna, a za to je zaslužna i čelična ploča koja se nalazi s njene donje strane. Ona osigurava manje uvijanje PCB-a koji je tome podložan zbog teških kartica, ili čak zbog hladnjaka koje postavljamo na procesor tj. rupe oko LGA1700 socketa.
Ono što nismo spomenuli je audio jedinica koja je smještena na uobičajenom mjestu, a kao i kod svih modernih i skupljih ploča u centru je Realtekov ALC4082 CODEC, sa 120 dB SNR stereo playbackom i 113 dB SNR snimanjem, te podrškom za 32-bitne/384 kHz formate. Uz njega, tu su i premium audio kondenzatori, pozlaćeni jackovi te ESS-ov SABRE9018Q2X DAC/AMP za slušalice.
Stražnji je I/O panel nakrcan portovima, spojnicama i jackovima, a sve to izgleda ovako:
2 x Thunderbolt 4 USB Type-C porta
7 x USB 3.2 Gen 2 port(s) (6 x Type-A + 1 x USB Type-C)
3 x USB 2.0 port(s) (3 x Type-A)
1 x HDMI port
1 x Wi-Fi Module
1 x Marvell AQtion 10Gb Ethernet port
5 x Gold-plated audio jacks
1 x Optical S/PDIF out port
1 x BIOS FlashBack button
1 x Clear CMOS button
Bogato i moderno kao što vidimo uz čak dva Thunderbolt 4 porta i mnoštvo brzih USB portova. Za mrežne se sposobnosti ploče brinu Marvellov AQtion 10-gigabitni kontroler, te Intelov Wi-Fi 6E (tri-band AX) modul s podrškom za Bluetooth 5.2.

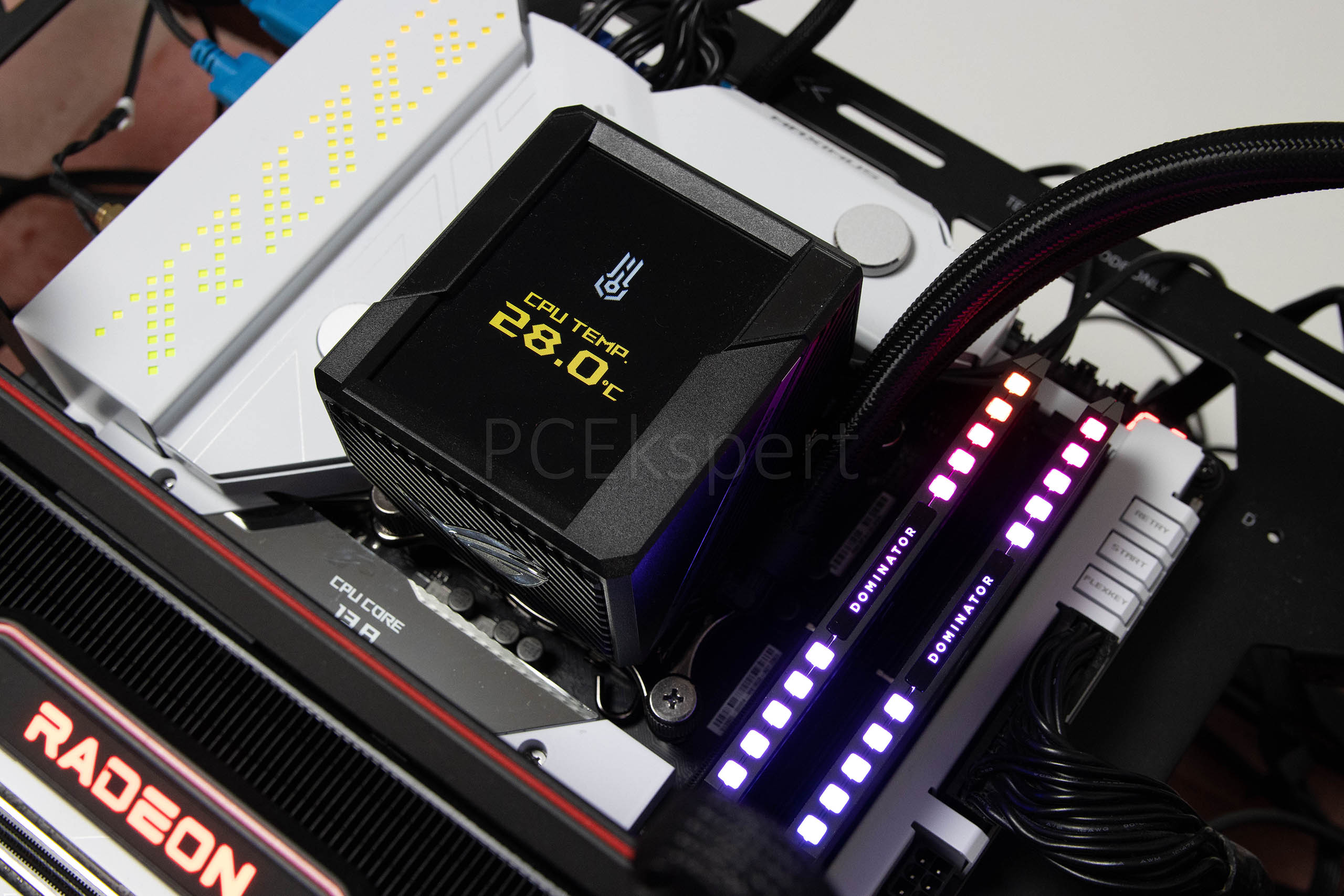

Za osvjetljenje i specijalne efekte se brinu 2-inčni LiveDash OLED ekrančić i dva RGB LED modula koji kroz perforirani lim osvjetljuju ROG natpis i ROG logo. Sve jasno kontroliramo putem Aura Sync softvera, a kako to izgleda pogledajte u videu.
UEFI sučelje BIOS-a je standardno kao kod ostatka ROG obitelji ploča, a to znači pregledno, brzo i prepuno opcija za tweaking i overclocking. Softverska je podrška također bogata, a uključuje Armoury Crate, AI Suite 3 (5-way optimizacija), GameFirst VI, ROG CPU-Z, Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion, Sonic Radar III, DTS Sound Unbound i BullGuard Internet Security (jednogodišnja puna licenca).
Za test ove ploče smo kao i do sada koristili najači Alder Lake procesor - i9-12900K. Uz njega smo koristili i novo pristiglu Corsair Dominator Platinum RGB CMT32GX5M2B5200C38-PK1 memoriju čiju ste recenziju mogli čitati nedavno. Procesor smo hladili ASUS-ovim ROG Ryujin II 360 hladnjakom, a za grafiku smo koristili moćni Radeon RX 6900 XT.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i audio jedinice, Operativni sistem je bio Windows 10, ali smo sve testove ponovili i na Windowsima 11, uz minimalne razlike u rezultatima.
Overclocking
Overclockirali smo uz pomoć XTU aplikacije, gdje smo podesili množitelje kao i kod drugig Asusovih ploča, te smo dobili povećanje u performansama uz zadržavanje solidne stabilnosti. Ploča lako održava takt od 5.0 GHz na svim P jezgrama i 4.0 na E jezgrama uz naravno povećano zagrijavanje. Kada se koristi manji broj jezgri lako održava 5,5 GHz i daje visoke performanse na aplikacijama koje ne koriste puno threadova. Zagrijavanje je jasno nešto više nego kod neoverclockiranog procesora, pa se nerijetko vide i temperature od 100°C za procesor, ali VRM temperatura ne ide preko 60°C.
Rezultati testiranja
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Gigabyte Z690 Aorus Pro,Asus TUF Z690-Plus WiFi D4,Asus Maximus Z690 Extreme,Asus Maximus Z690 Hero,Asus ROG Maximus Z690 Formula,Asus ROG Strix Z690-I Gaming WiFi,Asus Prime Z690-A,Asus ROG Strix Z690-E Gaming WiFi" values="9701,8921,8847,8836,8826,8801,8761,8677" colors="blue,blue,blue,blue,orange,blue,blue,blue" height="600"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Asus ROG Strix Z690-I Gaming WiFi,Prime Z690-A,Asus Maximus Z690 Hero,Asus ROG Maximus Z690 Formula,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4,Gigabyte Z690 Aorus Pro" values="19978,19919,19848,19806,19782,19708,19602,19579" colors="blue,blue,red,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus Maximus Z690 Extreme,Asus Maximus Z690 Hero,Asus Prime Z690-A,Asus ROG Maximus Z690 Formula,Gigabyte Z690 Aorus Pro,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4" values="12024,12010,11985,11983,11968,11964,11934,11565" colors="blue,blue,blue,red,blue,blue,blue,blue" height="600"]
Formula je ostvarila prosječne razultate, no jasno većih odstupanja nema osim u slučaju PCMark testa i Gigabyteove ploče.
CPU testovi
Blender
[ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Hero,Asus ROG Maximus Z690 Formula,Asus ROG Strix Z690-E Gaming WiFi,Asus Prime Z690-A,Asus TUF Z690-Plus WiFi D4" values="88.19,88.26,88.29,88.72,88.76,88.81,89.48,91.91" colors="blue,blue,blue,blue,red,blue,blue,blue" height="600"]
Cinebench 20
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Gigabyte Z690 Aorus Pro,Asus ROG Maximus Z690 Formula,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Hero,Asus Asus Prime Z690-A,Asus ROG Strix Z690-E Gaming WiFi,Asus TUF Z690-Plus WiFi D4" values="10604,10505,10498,10478,10409,10369,10124,10036" colors="blue,red,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Maximus Z690 Formula,Asus ROG Strix Z690-E Gaming WiFi,Asus ROG Strix Z690-I Gaming WiFi,Asus Prime Z690-A,Asus TUF Z690-Plus WiFi D4,Asus Maximus Z690 Hero" values="777,772,770,768,756,751,746,744" colors="blue,blue,red,blue,blue,blue,blue,blue" height="600"]
Cinebench R23
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Asus ROG Maximus Z690 Formula,Gigabyte Z690 Aorus Pro,Asus ROG Strix Z690-I Gaming WiFi,Asus Maximus Z690 Extreme,Asus ROG Strix Z690-E Gaming WiFi,Asus Prime Z690-A,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="27610,27572,27565,27560,27536,27315,27259,26343" colors="red,blue,blue,blue,blue,blue,blue,blue" height="600"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Extreme,Asus ROG Maximus Z690 Formula,Asus ROG Strix Z690-I Gaming WiFi,Asus ROG Strix Z690-E Gaming WiFi,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4,Asus Prime Z690-A" values="2040,2021,2009,1999,1998,1988,1963,1961" colors="blue,blue,red,blue,blue,blue,blue" height="600"]
Ploča izvlači dosta visoke performanse iz procesora, pogotovo u najnovijem Cinebenchu gdje potrošnja raste i iznad deklariranih 230 W.
Memorijske performanse
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Asus ROG Maximus Z690 Formula,Asus Prime Z690-A,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="82718,82311,81758,74610,63784" colors="red,blue,blue,blue,blue" height="500" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Asus Prime Z690-A,Asus ROG Maximus Z690 Formula,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="74363,74199,73843,73159,59079" colors="blue,red,blue,blue,blue" height="500" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Asus Prime Z690-A,Asus ROG Maximus Z690 Formula,Gigabyte Z690 Aorus Pro,Asus Maximus Z690 Hero,Asus TUF Z690-Plus WiFi D4" values="75205,75038,73679,67686,60202" colors="blue,red,blue,blue,blue" height="500" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="Gigabyte Z690 Aorus Pro,Asus TUF Z690-Plus WiFi D4,Asus ROG Maximus Z690 Formula,Asus Maximus Z690 Hero,Asus Prime Z690-A" values="72.9,76.2,78.7,83.6,84.1" colors="blue,blue,red,blue,blue" height="500" min="0"]
Memorijske performanse su visoke i dobro uravnotežene u odnosu propusnost/latencija.
Audio performanse
Audio jedinica je pokazala uzorne performanse, a jedino je THD + Noise vrijednost zaslužila ocjenu dobar, pa je stoga ukupna ocjena vrlo dobar.
Zaključak
ROG Maximus Z690 Formula nastavlja tradiciju i orijentira se prema open loop entuzijastima dubljeg džepa. Ploča naravno nije jeftina, no donosi toliko opreme i mogućnosti da to ne može ni biti. Cijela je "okovana" metalom, odlično riješenog hlađenja (čak i na zraku), te je za razliku od svojih prethodnica sada u trendy bijeloj izvedbi. Osvjetljenje je riješeno relativno decentno i s ukusom, a OLED ekran će biti koristan onima koji žele aktivno pratiti parametre rada.
Po pitanju opreme ovo je iznimno bogata ploča, počevši od Thunderbolt 4 portova, preko mnoštva USB-a, Quick Charge 4+ funkcije na prednjim USB Type C portovima, pa do Wi-Fi 6E i 10-gigabitne LAN mreže. Sve je tu! Asus je napravio i moćnu napojnu jedinicu pa je overclocking dječja igra za ovu ploču, a to prati i bogat BIOS. Sve je lijepo zaokruženo bogatim softverskim paketom i Formula je definitivno ploča za poželjeti.
U hrvatskim dućanima ju možete kupiti po cijeni od 6.500 kuna na više, a u njemačkim kreće na nešto povoljnijih 700 €.
