ASUS ROG Rampage VI Apex recenzija

Asus se svake godine trudi kupcima donijeti nešto novo i zanimljivo u svojoj ponudi matičnih ploča. Ove je godine jedno od ugodnijih iznenađenja ROG Rampage VI Apex matična ploča sa X299 čipsetom. Iz godine u godinu vidimo slične proizvode koji imaju podršku za nove procesore, novi čipset, pokoju RGB LED-icu više i to je to. Rampage VI Apex dolazi kako bi razbila monotoniju među proizvodima, a to čini s vrlo zanimljivim dizajnom PCB-a koji nije klasičan kvadrat, nego je rezan i s rubnim elementima postavljenim ukoso. Da ne bi sve ostalo na dizajnu, ovo je punokrvni pripadnik ROG proizvoda pa je i krcata s opremom te overclocking mogućnostima.

Kao i svaki ROG proizvod i ova ploča dolazi u prigodno dizajniranoj i masivnoj kutiji kako ne bi bilo zabune u koji segment tržišta pripada. Drugi trag o čemu je riječ će naravno otkriti cijena ispod nje na polici dućana. No, ROG proizvodi nisu nikada bili jeftini i to kupci dobro znaju. Cijena se očituje podjednako u kvaliteti, mogućnostima ili i dodatnoj opremi. Tako u bundleu ove ploče nalazimo bogatu kolekciju opreme:

• User's manual
• Accessory Guide
• I/O Shield
• 4 x SATA 6Gb/s cables
• 4 x M.2 screws
• 1 x Supporting DVD
• 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
• 1 x R6A MOS Fan bracket pack
• 2 x ROG DIMM.2 Fan Stand Packs
• 1 x 3-Way SLI bridge
• 1 x 4-Way SLI bridge
• 1 x SLI HB BRIDGE (2-WAY-L)
• 1 x ROG big sticker
• 1 x Q-Connector
• 1 x 10 in 1 ROG Cable Label
• 1 x ROG coaster

Bogata oprema uz ploču se nastavlja s bogatom opremom na ploči. Ova Apexica nastavlja tradiciju ROG dizajna i izbora boja kojeg smo vidjeli s nekim ranijim modelima. PCB je mat crni, s crnim i sivim plastičnim elementima na sebi, a tri su masivna aluminijska hladnjaka ljubičasti. I premda je riječ o velikoj ploči EATX formata, PCB je jednostavno nakrcan opremom i nema baš puno slobodnog prostora, čak nije bilo mjesta ni za osam DIMM utora. No, uz današnje velike module, više od četiri DIMM utora overclockerima ni ne treba, s tim da je i dalje naravno riječ o četverokanalnoj konfiguraciji.

Posebnost dizajna ove ploče su rezovi na sva četiri ruba matične ploče koji joj daju zanimljiv i svježi izgled. Zanimljivo  je kako su SATA utori smješteni uz jednu od kosina, ili kako rez na desnoj strani prati osvjetljenje na dijelu gdje se odvaja PCB za audio jedinicu. Na vrhu je rez tik iznad desnih DIMM utora, a na dnu odjeljuje setove konektora. U sprezi s masivnim ljubičastim hladnjacima, ROG pločicom ispod socketa i ostalim elementima, ova ploča jednostavno izgleda odlično. Hladnjaci su masivni, što i moraju biti zbog povećanih zahtjeva za strujom Skylake-X procesora, a onaj na VRM jedinici se toplovodnom cijevi veže s još većim hladnjakom koji služi i kao pokrov stražnjih I/O portova. Na dnu, površinom velik a visinom nizak, PCH hladnjak također svoj posao odrađuje solidno, U normalnim se uvjetima svi hladnjaci ponešto zagriju, no prisilno im je hlađenje potrebno tek kada krenemo s istraživanjem krajnjih granica procesora.

Zanimljiv oblik PCB-a se najbolje vidi s donje strane gdje nema puno elemenata koji odvraćaju pažnju s njega. Tu tek nalazimo tri masivna nosača - onaj za socket, te dva za hladnjake na VRM-u i PCH-u. Osim toga, Asus je (zanimljivo), odlučio poduplati neke nazive konektora s gornje strane, a tu se nalazi i mnoštvo RGB LED-ica za AURA osvjetljenje koje je na ovoj ploči iznimno bogato.

Specifikacije ASUS ROG RAMPAGE VI APEX Podržani procesori Intel Socket 2066 Core X-Series Processors Supports Intel Virtual RAID on CPU (VROC) Čipset Intel X299 Memorija Intel Core X-series Processors (6-core above) 4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/4000(O.C.)/3866(O.C.)/3800(O.C.)/3600(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2600(O.C.)/2400/2133 MHz Non-ECC, Un-buffered Memory Intel Core X-series Processors (4-core) 2 x DIMM, Max. 32GB, DDR4 4500(O.C)/4266(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3600(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory Utori za proširenja Intel Core X-Series Processors Family 4 x PCIe 3.0 x16 (x16, x16/x16, x16/x8/x8, x16/x8/x8/x8 or x8/x8/x8/x8 mode with 40-LANE CPU; x16, x16/x8 or x8/x8/x8 mode with 28-LANE CPU) Intel X299 Chipset 1 x PCIe 3.0 x4 Multi-VGA podrška Supports NVIDIA 2/3/4-Way SLI Technology Supports AMD 2/3/4-Way CrossFireX Technology LAN, WiFi & Bluetooth Intel I219V Anti-surge LANGuard Dual interconnect between the integrated Media Access Controller (MAC) and physical layer (PHY)Wi-Fi 802.11 a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Supports MU-MIMOBluetooth V4.2 Audio ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A - Impedance sense for front and rear headphone outputs - Supports : Jack-detection - SupremeFX Shielding Technology - Supports up to 32-Bit/192kHz playback Storage Intel Core X-Series Processors Family : 1 x ROG DIMM.2 Module support(CPU_DIMM.2), 2 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode) Intel X299 Chipset : 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode) 1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (SATA & PCIE 3.0 x 4 mode) 1 x ROG DIMM.2 Module support(PCH_DIMM.2) 4 x SATA 6Gb/s port(s) ASMedia ASM1061 controller : 2 x SATA 6Gb/s port(s), Supports Intel Smart Response Technology Intel Optane Memory Ready USB Intel X299 Chipset : 6 x USB 3.1 Gen 1 port(s) (4 at mid-board) Intel X299 Chipset : 5 x USB 2.0 port(s) (3 at mid-board) ASMedia USB 3.1 Gen 2 controller : 1 x USB 3.1 Gen 2 front panel connector port(s) ASMedia USB 3.1 Gen 2 controller : 2 x USB 3.1 Gen 2 port(s) ASMedia USB 3.1 Gen 1 controller : 4 x USB 3.1 Gen 1 port(s) BIOS 2 x 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information. Format Extended ATX Form Factor 12 inch x 10.7 inch ( 30.5 cm x 27.2 cm ) X-SHAPED PCB Interni I/O portovi 1 x Q_Code 1 x AAFP connector 2 x Aura RGB Strip Headers 2 x USB 3.1 Gen 1 connector(s) support(s) additional 4 USB 3.1 Gen 1 port(s) 1 x USB 2.0 connector(s) support(s) additional 1 USB 2.0 port(s) 0 x TPM header 6 x SATA 6Gb/s connector(s) 1 x VROC_HW_Key 1 x CPU Fan connector(s) 1 x CPU OPT Fan connector(s) 1 x AIO_PUMP connector 1 x W_PUMP+ connector 2 x 8-pin EATX 12 V Power connector 1 x 24-pin EATX Power connector(s) 2 x 8-pin ATX 12V Power connector(s) 1 x MemOK! button(s) 1 x Slow Mode switch(es) 9 x ProbeIt Measurement Points 1 x EZ Plug connector(s) (4-pin Molex power connector) 1 x Power-on button(s) 1 x Reset button(s) 1 x BIOS Switch button(s) 1 x Clear CMOS button(s) 1 x USB BIOS Flashback button(s) 1 x LN2 Mode jumper(s) 1 x ROG extension (ROG_EXT) header(s) 1 x Safe Boot button 1 x ReTry button 2 x T_Sensor Connector 1 x 3D Mount screw port(s) 1 x W_IN header 1 x W_OUT header 1 x W_FLOW header 1 x USB 3.1 Gen 2 front panel connector 2 x DIMM.2 Slot supports 2 M.2 drives (2242-22110) 5 x 4-pin Full Speed Fan connectors 1 x PCIe x16 Lane Switch 2 x RSVD Switch Jedinstvene i ROG značajke OC Design - ASUS PRO Clock II Technology 5-Way Optimization by Dual Intelligent Processors 5 - Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages. ASUS 5X Protection III : - ASUS SafeSlot Core: Fortified PCIe Slot prevents damage - ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges! - ASUS Overvoltage Protection: World-class circuit-protecting power design - ASUS DIGI+ VRM: 8 Phase digital power design Gamer's Guardian: - DRAM Overcurrent Protection - 10K Black Metallic Capacitors - DIGI+ VRM - SafeSlot ASUS EPU :SafeDIMM slot AURA : - Aura Lighting Control - Aura RGB Strip Headers - Aura Lighting Effects Synchronization with compatible ASUS ROG devices ASUS Exclusive Features : - AI Suite 3 ASUS Quiet Thermal Solution : - ASUS Fan Xpert 4 ASUS EZ DIY : - ASUS MyLogo ASUS Q-Design : - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED) - ASUS Q-Connector Gaming Aesthetics : - 3D printing friendly - AURA-RGB Lighting ROG značajke Clear CMOS button ROG RAMCache II ROG CPU-Z ROG CloneDrive MemOK! Button Slow Mode Overwolf ReTry Button Safe Boot Button Start Button Reset Button LN2 Mode ROG Aura - Aura Lighting Control - Aura RGB Strip Headers Extreme Engine Digi+ : - IR3555 PoweIRstage® - MicroFine Alloy Chokes - 10K Black Metallic Capacitors Mem TweakIt ROG Extreme OC kit : - PCIe x16 Lane Switch Double Power : - Dual 8 -pin CPU ProbeIt UEFI BIOS features : - O.C. Profile - Tweakers' Paradise - ROG SSD Secure Erase Extreme Tweaker USB BIOS Flashback



Oko LGA2066 socketa, neuobičajeno, vidimo samo četiri DIMM utora. Asus se na ovakvu konfiguraciju odlučio jer je većini korisnika ipak dovoljno 32 ili 64 GB memorije, a time su dobili dva dodatna mjesta za DIMM.2 utore koji zapravo služe za adaptere na koje instaliramo M.2 SSD-e. Na dva nosača/adaptera je moguće instalirati do četiri M2. SSD-a te ventilatore koji će ih hladiti. Iznad se socketa nalazi napojna jedinica koja je osam fazna, s digitalnom kontrolom i poznatom 5-way optimizacijom. Napojna je jedinica adekvatna i za overclocking, čak i u ekstremnim uvjetima pod tekućim dušikom, za što je ova ploča itekako spremna. Sastoji se od 60-amperskih IR3555 PowerIRstage DC-DC napojnih faza, MicroFine Alloy prigušnica i 10K Black Metallic kondenzatora. Integrirane MOSFET-e hladi masivni aluminijski hladnjak koji je s toplovodnom cijevi povezan s još masivnijim aluminijskim hladnjakom koji se nadvija iznad stražnjih I/O portova. Na gornjem se rubu ploče nalaze dva 8-pinska EPS konektora za dovođenje sasvim dovoljno struje gladnim Skylake-X procesorima. Tu se još nalaze i dva 4-pinska konektora za ventilatore, te konektor za LED trake.

Na desnom se gornjem rubu podred drugog DIMM.2 utora nalaze Power, Reset, Retry i Safe Boot tipke, zatim mjerne točke napona (ProbeIt), Q Code LED dijagnostika, četiri signalne LED-ice za detekciju kondenzata kod subzero hlađenja (Detect CPU, DRAM Left, DRAM Right i PCIe), LN2 mode jumper, Slow Mode, pause, RSVD_1 i RSVD_2 prekidači i PCIE prekidači. Sve što je potrebno za uspješan ekstremni overclocking je dakle tu. Ispod su samo još 24-pinski konektor, dva 4-pinska konektora za ventilatore, te ASMedijin USB 3.1 kontroler i pripadajući interni USB 3.1 konektor. Na već donjem dijelu se ploče nalaze još dva horizontalno postavljena USB 3.0 interna konektora.

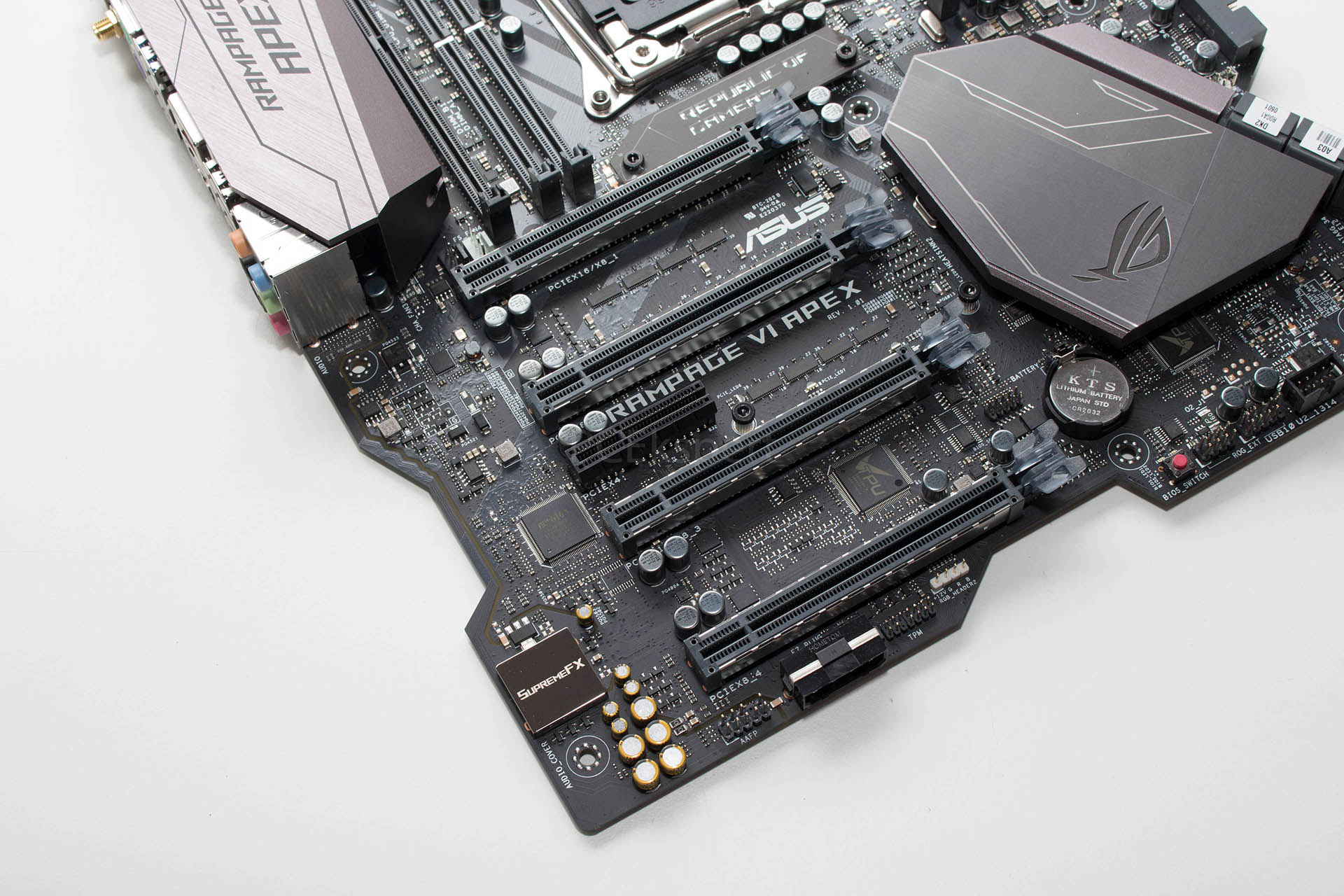

Na donjem lijevom dijelu ploče se kao i uvijek nalazi audio jedinica, odvojena osvijetljenim kanalom od ostatka PCB-a. Kanali su svaki na svom sloju PCB-a, za čistu se struju briju Nichiconovi audio kondenzatori, a audio sustav nosi marketinško ime SupremeFX. Ispod se EMI zaštite zapravo nalazi poznati osam kanalni S1220A CODEC s podrškom za 32-bit/192kHz playback (113 db SNR). Gigabit LAN kontroler je u blizini, a riječ je o Intelovom I219V s dvostrukim vezama između MAC i PHY slojeva. Četiri su oklopljena PCIe x16 utora s podrškom za 4-way CFX/SLI polja grafičkih kartica - pod uvjetom da imate procesor s 44 stazice. Uz njih se sakrio i jedan PCIE x4 utor. Ako koristimo četiri grafičke kartice tada će nam dobro doći i dodatna snaga koju PCIe slotovima isporučuje Molex konektor na dnu ploče.

Na dnu se ploče nalaze uobičajeni konektori poput AAFP, TPM i još jednoga za LED trake, a u nastavku su tipka za izbor jednog od dva BIOS-a, ROG_EXT konektor, interni USB 2.0 utor, čak četiri 4-pinska konektora, F_PANEL port, 80 Light konektora, VROC hardware key i MemOK! tipka. SATA konektori koji su smješteni uz rezani rub su četiri SATA 6 Gbps i dva su eSATA 6 Gbps konektora.

Stražnji je I/O panel bogat portovima i konektorima, a izdvojiti vrijedi WiFi Go! karticu s podrškom za AC standard, te ujedno podržava i Bluetooth 4.2. Tu su i sad već uobičajeni USB 3.1 Type A i Type C konektori.

• 1 x PS/2 keyboard (purple)
• 1 x PS/2 mouse (green)
• 1 x LAN (RJ45) port
• 1 x USB 3.1 Gen 2 ()
• 2 x USB 3.1 Gen 2 (red)Type-A + USB Type-C
• 6 x USB 3.1 Gen 1
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 1 x Clear CMOS button
• 1 x USB BIOS Flashback Button
• 1 x ASUS 2x2 Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.2 module
• 5 x Gold-plated audio jacks

Apexica ima i vrlo bogato RGB LED osvjetljenje koje se proteže sa svih strana ploče kako s donje tako i s gornje strane. Kontrola se vrši putem AURA Sync aplikacije, koja u ovom slučaju kontrolira i G.Skillove Trident Z RGB module. Načini rada osvjetljenja su razni - Static, Breathing, Strobing, Rainbow, Color Cycle, Comet, Flash & Dash, Wave, Glowing Yo Yo, Starry Night, Music effect i CPU temperature.

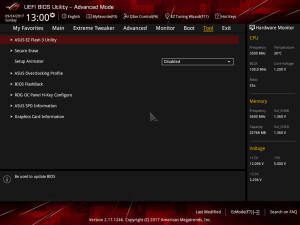

UEFI sučelje je tipično za ASUS ROG ploče, a uz to je i pregledno, brzo i intuitivno. Nudi sve napredne opcije za tweaking, okrenuta je overclockerima, kako onima koji će to raditi na zračnom ili vodenom hlađenju, tako i onima koji će to raditi s malo ekstremnijim tipovima hlađenja. Sa softverske je strane sve već od ranije poznato, AI Suite 3 je u glavnoj ulozi, uz RAM Cache II, ROG CPU-Z, CloneDrive, Overwolf itd.

Test sistem

Test sistem :: Hardware Matična ploča Asus ROG Rampage VI Apex; BIOS: 0802 Procesor Intel i7-7800X (zahvala UZIShopu) Memorija G.Skill Trident Z RGB 4x 8GB 3.600 MHz CL16 F4-3600C16Q-32GTZR Grafičke kartice ASUS Radeon DUAL RX580: AMD Radeon Vega 56 Zvučna kartica On Board Napajanje Superflower Leadex Platinum 1200W SSD Patriot Hellfire M.2 SSD 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Ploču smo testirali uz pomoć i7-7800X procesora, Arcticovog Liquid Freezera 240, G.Skillove F4-3600C16Q-32GTZR memorije, Asusove Radeon Dual RX580 kartice itd. (na fotografiji je i Vega 56). Performanse smo usporedili s do sada testiranim X299 pločama. Izvrtjeli smo uobičajene benchmarke, testirali propusnost memorije, općenite performanse s PCMarkovima, kao i par grafičkih testova. Ploča je radila potpuno stabilno i nikakvih problema nismo imali ni s memorijom ni s grafičkim performansama. Sve je tstove odradila bez ikakvih problema, što uključuje i test stabilnosti prilikom overclockinga. Overclocking

Overclockirali smo kao i do sada, na klasičan način u UEFI-u. Procesoru smo postavili fiksni napon od 1.2 V i uz još par tweakova množitelj podigli na 4.7 GHz. Taj smo takt proglasili stabilnim nakon dugotrajnog testa stabilnosti. Kao i na svim pločama,  MOSFETi se jako griju prilikom overclockinga pa ih je treba prisilno hladiti dobrom zračnom strujom unutar kućišta za dugotrajnu stabilnost. Isto tako, za 24/7 overclock bi preporučili takt procesora od 4.5 GHz.

Futuremark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6,ASUS Rampage VI Apex" values="4702,4700,4676,4664" colors="blue,blue,blue,red" height="300" min="0"] [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS PRIME X299-A,ASRock Fatal1ty X299 Gaming K6,ASUS Rampage VI Apex,Gigabyte X299 Aorus Gaming 3" values="6042,5991,5979,5959" colors="blue,blue,orange,blue" height="300" min="0"] PCMark-ovi mjere općenite performanse sistema. I dok se osmica bazira na workloadovima na Windows 7 i 8 sistemima, desetka je prešla na modernije no i istovremeno open source programe, pa su tako i Adobe testovi nestali baš kao i Microsoftovi. Rezultati svih ploča su relativno slični uz određene varijacije, a ROG ploča je u donjem dijelu poretka u oba grafa. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="ASRock Fatal1ty X299 Gaming K6,Gigabyte X299 Aorus Gaming 3,ASUS Rampage VI Apex,ASUS PRIME X299-A" values="1305,1301,1273,1264" colors="blue,blue,red,blue" height="300" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="ASRock Fatal1ty X299 Gaming K6,ASUS PRIME X299-A,ASUS Rampage VI Apex,Gigabyte X299 Aorus Gaming 3" values="7.4,7.4,7.4,7.4" colors="purple, purple,red,purple" height="300" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="ASRock Fatal1ty X299 Gaming K6,Gigabyte X299 Aorus Gaming 3,ASUS PRIME X299-A,ASUS Rampage VI Apex" values="125.569,125.607,126.153,128.043" colors="blue,blue,blue,red" height="300" min="0"] Ni u ovim testovima Apex ne briljira i ne izvlači maksimum iz procesora, osim u TrueCryptu koji je pomalo besmislen jer previše zaokružuje rezultat. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="ASUS PRIME X299-A,ASUS Rampage VI Apex,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="69627,68828,64221,63172" colors="blue,red,blue,blue" height="300" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASUS Rampage VI Apex,ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="81370,79719,75540,60663" colors="red,purple,purple,purple" height="300" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASUS PRIME X299-A,ASUS Rampage VI Apex,Gigabyte X299 Aorus Gaming 3,ASRock Fatal1ty X299 Gaming K6" values="67462,64024,62710,55025" colors="blue,red,blue,blue" height="300" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASUS PRIME X299-A,Gigabyte X299 Aorus Gaming 3,ASUS Rampage VI Apex,ASRock Fatal1ty X299 Gaming K6" values="64.5,67.8,68.7,72.9" colors="purple,purple,red,purple" height="300" min="0"] Na XMP postavkama (3.600 MHz, CL16-16-16-36) su memorijske performanse sasvim solidne, pa čak imamo i vodstvo u zapisu.

S cijenom od oko 470 € na europskom tržištu ROG Rampage VI Apex nikako nije pristupačna ploča, no s obzirom na njenu namjenu to joj ne možemo uzeti za zlo. Ipak je riječ o ploči okrenutoj entuzijastima, ekstremnim overclockerima i svima koji se tako osjećaju. To potvrđuje odličnim i inovativnim dizajnom, visokom kvalitetom komponenata i izrade. Donosi sve Asusove najbolje tehnike u izradi ploča, potpuno je opremljena za ekstremni overclocking, a to potvrđuju i senzori vlage, tj. kondenzata koji se stvara u subzero tehnikama hlađenja. Oprema je standardna za ovakvu ploču, s dovoljno USB 3.0/3.1 utora, moćnom audio jedinicom, podrškom s do četiri M.2 SSD-a, podrškom za 4-way CFX i SLI polja grafičkih kartica, vrlo dobrim hlađenjem, WiFi-em itd. Apexica je punokrvni ROG proizvod i svakako jedna od najpoželjnijih X299 ploča.
