ASUS ROG Strix Ryujin 240 & Ryuo 240 recenzija

Nakon testa najvećeg novog Asusovog vodenog hlađenja - Ryujina 360, na red dolazi i manji brat Ryujin 240, a nasuprot njemu i Ryuo 240. Ova se dva AIO-a razlikuju po izvedbi baze i ventilatorima. Skuplji Ryujin ima ventilator za VRM-e, širu 100-milimetarski vodeni blok i Noctuine iPPC ventilatore. Ryuo ima Asus brendirane ventilatore i uži, 80-milimetarski vodeni blok. Zajedničko im je pak što oba na vrhu baze imaju OLED ekran dijagonale 1.77-inča i RGB LED osvjetljenje.

Pakiranje je identičnog dizajna i izvedbe kao i kod većeg brata. Kutija je u ROG bojama, na njoj se nalaze sve bitne informacije o proizvodu, a podizanjem gornjeg poklopca dolazimo do unutrašnjosti koja krije dijelove hladnjaka smještene u najlonske vrećice i položene u ležište od recikliranog kartona. Ventilatori su isti oni Noctuini NF-F12 industrialPPC 2000 PWM, samo su ih naravno dva uz ovaj hladnjak. Kao i veći brat, i Ryujin 240 podržava sve aktualne sockete na tržištu pa je i količina opreme za montažu ista. S AMD-ove strane su to AM4 i TR4 (TR4 uz nosač koji dolazi s procesorom), a s Intelove strane su to 1150, 1151, 1152, 1155, 1156, 1366, 2011, 2011-3 i 2066. Jamstvo je isto trogodišnje.

Ryujin je AIO hladnjak i kao takav dolazi tvornički sklopljen, pa korisnik mora samo instalirati ventilatore, i eventualno zamijeniti nosač na bazi ako nema Intel ploču, za koju je nosač tvornički postavljen. Gumene opletene cijevi su duge 380 milimetara, a fiksnim su spojnicama vezane za radijator dimenzija 272 x 122 x 27 mm. Radijator ima sa svake strane po dva mjesta za montažu ventilatora, tako da je naknadno moguće ugraditi još dva u push-pull kombinaciju. Cijevi su na bazu pričvršćene kutnim spojnicama i dovoljno su fleksibilne za ugradnju na različite pozicije u kućišta.

I s ovim hladnjakom dolazi kvadratični poklopac za bazu koja integrira OLED ekran, RGB LED traku, 40-milimetarski ventilator, vodenu pumpu i bakreni vodeni blok. Sve je dakle identično kao i kod većeg modela, baš kao i dimenzije bakrenog bloka - 100 x 100 x 70 mm. S obzirom na to da je riječ o Asetekovom dizajnu poznat nam je i način montaže nosača, koji je vrlo jednostavan. Dvanaest nosića nasjeda u isto toliko proreza na bazi, i okretom ih jednostavno "zaključavamo" na mjesto. Iz baze izlaze isti oni kabeli kao i kod jačeg modela - SATA Power, 4-pinski za pumpu i interni USB za komunikaciju i kontrolu.

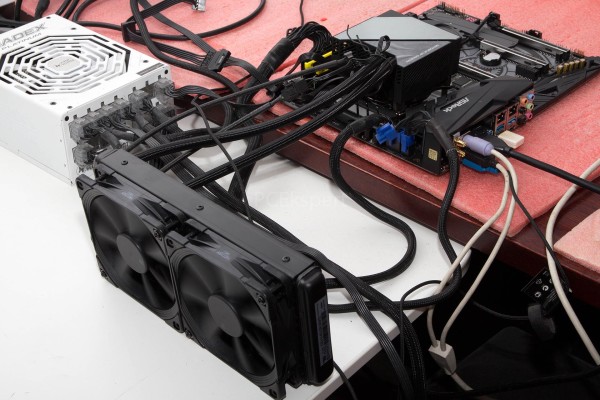

Baš kao i kod jačeg modela, ponovno smo hladnjake testirali na tri različite platforme, a ovaj put se u proces testiranja uplela i ASRockova nova Z390 Taichi ploča čiju recenziju će te moći čitati uskoro.

Proces instalacije smo opisali u testu Ryujina 360 i ovdje ga nećemo ponavljati. Samo možemo zaključiti kako je jednostavan i kako će ga i početnici lako svladati. Na bazi se nalazi isti onaj OLED dijagonale 1.77 inča kojim upravljamo uz pomoć LiveDash aplikacije. S obzirom na to da smo i to detaljno opisali na drugoj stranici recenzije Ryujina 360 nećemo se ponavljati nego skoknite tamo i saznajte sve detalje.

Ryuo serija je malo drugačije filozofije od Ryujina, no neke osnove su slične. U seriji se nalaze modeli 120 i 240, a oba imaju OLED dijagonale 1.77 inča na vrhu valjkaste baze, te RGB LED traku u njenom podnožju. Bakreni je blok nešto manji, a i ventilatori koji dolaze uz hladnjak nisu Noctuini nego generički s Asus brendom. Ipak, pakiranje je u istim bojama kao i ostatak ROG proizvoda, s lijepo naznačenim detaljima o proizvodu.

U kutiji je ista situacija kao i kod Ryujina 240. Hladnjak je smješten u najlon, položen ležište od recikliranog kartona i uz njega su tako zapakirani nosači i sva ostala oprema potrebna za instalaciju, zajedno s dva Asus ventilatora. Podržani su isti socketi kao i kod ostalih hladnjaka -  AMD AM4 i TR4 (TR4 uz nosač koji dolazi s procesorom), i Intel LGA 1150, 1151, 1152, 1155, 1156, 1366, 2011, 2011-3 i 2066. Jamstvo je isto trogodišnje. ROG RYUO FAN Model 12 ventilatori imaju utisnute Republic of Gamers nazive na sebi, a okvir je vrlo robustan i zadovoljavajuće kvalitete. Promjera su 120 milimetara i debljine 25, te imaju promjenjivu brzinu vrtnje od 800 do 2.500 okretaja u minuti uz tvornički podatak o buci od 37 dB. Podatak o tipu ovjesa nije dostupan. Mi smo aplikacijom Sound Meter i pametnom telefonom izmjerili vrlo visokih 60 dB na maksimumu, na kojem ventilatori često i rade pogotovo kada je procesor overclockiran. Maksimalni statički pritisak ventilatora je 5.0 mmH2O, a maksimalni protok zraka 80.95 CFM-a. Ventilatori se spajaju na konektore koji su spojeni na bazu i kontrolirani su od strane PWM logike.

Radijator je klasični aluminijski, s četiri mjesta za ventilatore, a dimenzija je 272 x 121 x 27 mm. Na njega su fiksno spojene dvije upletene gumene cijevi duge 380 milimetara koje su na bazu spojene istim kutnim spojnicama kao i kod Ryujin hladnjaka. Cijevi su zadovoljavajuće fleksibilne i instalacija na sve pozicije u različita mid-tower kućišta ne bi trebala biti problem. Hladnjak je jasno tvornički napunjen rashladnom tekućinom i zatvoren, te kao takav odmah spreman za instalaciju i upotrebu.

Baza je ono po čemu se najviše razlikuju Ryujin i Ryuo modeli. Na Ryuou je ona valjkasta, s 1.77-inčnim OLED-om na vrhu i RGB LED trakom koja ga opasava pri dnu. U bazi se nalazi nepoznata Asetekova pumpa i bakreni vodeni blok dimenzija 80 x 80 x 45 mm. Kod oba hladnjaka je tvornički montiran nosač za Intel sockete i kod oba je tvornički nanesena termalna pasta. Kabeli koji izlaze iz baze su sa SATA Power konektorom za napajanje, dva 4-pinska za ventilatore i jedan četveropinski za ploču. USB kabel za komunikaciju je potrebno naknadno prikopčati putem Micro USB konektora.

Kvaliteta materijala i izrade ovoga hladnjaka je na visokom nivou. Aluminijski hladnjak je klasičan sa standradnim uzorkom rebara, cijevi su kvalitetno i precizno upletene, a kućište baze je vrlo dobro. Ono gdje je kvaliteta nepoznata je kod ovjesa ventilatora i Asetekove pumpe. Ipak, gledano u globalu, Asus se potrudio isporučiti kvalitetan proizvod u ROG renomeu.

Za testove performansi oba hladnjaka smo koristili iste tri platforme kao i kod Ryujin 360 -  Gigabyte X470 Aorus Gaming 7 WiFi ploča s Ryzen 7 2700X procesorom (standardan takt i OC na 4.3 GHz), Gigabyte X399 Aorus Gaming ploča i Ryzen Threadripper 1920X procesor (standardan takt i OC na 4.0 GHz), te Gigabyte Z370 Aorus Ultra Gaming ploča i Core i7-8700K procesor (standardan takt i OC na 4.7 GHz (Core Enhancement)). Ovaj put 8700K nismo dizali na 5.0 GHz jer je to malo previše za oba hladnjaka.

Na vrhu se baze Ryuo 240 hladnjaka nalazi spomenuti 1.77-inčni ekran, dok je pri dnu baze RGB LED traka. Kontrola je putem već opisanog LiveDash softvera I ovdje možemo podesiti da OLED prikazuje frekvenciju procesora, napon, temperaturu, te tri animacije protoka vode. Kontrola RGB LED trake i njenog osvjetljenja uključuje varijante Static, Breathing, Strobing, Color Cycle, Rainbow, Flash and Dash i Off.

Test sistem

Test sistem :: Hardware Matična ploča Gigabyte X470 Aorus Gaming 7 WiFi, Gigabyte X399 Aorus Gaming 7, Gigabyte Z370 Aorus Ultra Gaming Procesor AMD Ryzen 2700X, AMD Ryten Threadripper 1920X, Intel Core i7-8700K Memorija G.Skill Sniper X 3.400 MHz 2x 8GB, G.Skill Trident Z 3.200 MHz 2x 8 GB, G.Skill Trident Z 3.200 Mhz 4x 3.600 MHz Grafičke kartice Sapphire Nitro+ Vega 56 Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD ADATA SX8200 480GB M.2, Patriot Hellfire 240 GB M.2, Corsair Neutron XT 480 GB 2.5" Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 OCCT v, 4.5.1 HWInfo64 v.5.86-3480

Način testiranja

Testove smo kao i kod Ryujin 360 testa napravili na tri različite platforme, kao što smo mogli vidjeti i na prethodnoj stranici. Različite smo platforme koristili kako bi dobili najbolji mogući uvid u performanse sva tri nova Asusovog proizvoda. Usporedba će biti s nekim ranije testiranim hladnjacima, što vodenim što zračnim, a kao i s većim bratom Ryujinom 360.

Koristili smo klasičan set softvera, tj. HWInfo za nadzor parametara rada i ono najvažnije, temperatura. Za opterećenje nam je poslužio OCCT-ov CPU test (Large Data Set, 64 bits, Infinite, maksimalni broj threadova). Nakon sat vremena opterećenja smo napravili screenshot HWInfa i te maksimalne temperature iskazali u grafovima. Hladnjaci su se pokazali zahvalnim i za overclocking, a od određene pomoći je i mali, te ponešto bučan ventilator koji pomaže ohladiti VRM na Ryujinu 240.

AMD Ryzen 7 2700X @ Stock [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryuo 240,Asus ROG Ryujin 360,Asus ROG Ryujin 240,Be Quiet! Dark Rock Pro 4,Noctua D15,Be Quiet! Dark Rock 4" values="62.5,62.9,65.5,67.5,67.9,71.3" colors="orange,blue,red,blue,blue,blue" height="500" min="0"] Prije analize napomena. U grafu prikazane temperature su T(die), a one su kod ovog procesora niže za 10°C od T(ctl). Ryuo 240 je ovdje ostvario najbolji rezultat i pokazao kako mu leže procesori s manjim IHS-om, a velike zasloge odnose i Asus ventilatori i logika elektronike u bazi koja stalno forsira visoku brzinu ventilatora. S druge strane, Ryujin 240 je puno tiši (oko 6 dB) i to se odrazilo i na temperaturu. AMD Ryzen 7 2700X @ 4.3 GHz [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je bolje)"  labels="Asus ROG Ryuo 240,Asus ROG Ryujin 360,Asus ROG Ryujin 240" values="77.4,78.9,79.5" colors="orange,blue,red" height="300" min="0"] Prijelazom na overclocking i 4.3 GHz pri 1.41 V (LLC Turbo), temperatura raste, a Ryuo je sa svojim brzim ventilatorima ponovno na prvom mjestu. Pumpe na oba hladnjaka su ostvarile istu maksimalnu brzinu - oko 2.800 okretaja prema onome što je AIDA64 očitala. AMD Ryzen Threadripper 1920X @ stock [ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360,Noctua U14S TR4,Asus ROG Ryujin 240,Asus ROG Ryuo 240,Noctua U9 TR4,Noctua U12S TR4,Arctic LF 240,Thermaltake Floe Riing 360" values="61.6,63,65.3,66.3,67.8,67.8,67.9,74" colors="blue,blue,red,orange,blue,blue,blue,blue" height="600" min="0"] U HWInfo64 aplikaciji očitavamo Tcontrol temperaturu koja je u odnosu na Tdie u offsetu +27°C. Taj broj dakle treba oduzeti kako bi se dobio Tdie. Kod većeg i TDP-om moćnijeg procesora je Ryujin 360 na vrhu prehrambenog lanca, a 240 modeli su podjednaki i nešto lošiji i od U14S TR4 hladnjaka. AMD Ryzen Threadripper 1920X @ 4.0 GHz [ichart headers="ID,Load (°C)" title="Temperature" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 360,Asus ROG Ryujin 240,Asus ROG Ryuo 240" values="87.3,99,101" colors="blue,red,orange" height="300" min="0"] Overclockingom na 4.0 GHz i podizanjem napona na 1.225 V temperatura raste, a manji kapacitet hlađenja kod oba 240 hladnjaka dolazi na naplatu. Za overclocking ovakvih monstruma je ipak preporučljiv 360-milimetarski model. Intel i7-8700K @ Stock (4.3 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,Arctic LF 240,Cryorig H7,Be Quiet! Dark Rock Pro 4,Arctic Freezer 12,Be Quiet! Dark Rock 4" values="62,62,63,68,68,70,72,72" colors="red,orange,blue,blue,blue,blue,blue,blue" height="600" min="0"] Rezultat iznad je na referentnim vrijednostima procesora, tj. na 4.3 GHz u boostu na svim jezgrama. Povratak na procesor nižeg TDP-a koji uz to radi na tvorničkim postavkama znači kako su 240 opet nešto malo bolje od 360 modela. No, razlika je minimalna. Intel i7-8700K @ Core Enhancement (4.7 GHz) [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240,Asus ROG Ryujin 360,Arctic LF 240,Be Quiet! Dark Rock Pro 4,Be Quiet! Dark Rock 4,Cryorig H7,Arctic Freezer 12" values="80,80,81,88,90,92,92,95" colors="red,orange,blue,blue,blue,blue,blue,blue" height="600" min="0"] Uključivanjem Core Enhancementa boost na svim jezgrama raste na 4.7 GHz, kao i napon koji automatski skače s oko 1.2 na 1.35 V. Ovo ponovno ni malo ne smeta 240 modelima i oni su na vrhu s najboljim rezultatima. VRM MOS Temperature @ Gigabyte Z370 Aorus Ultra Gaming [ichart headers="ID,Load (°C)" title="Temperature (Tdie)" htitle="Load (°C, manje je boilje)"  labels="Asus ROG Ryujin 240,Asus ROG Ryuo 240" values="106,111" colors="red,orange" height="300" min="0"] I za kraj, razlika u temperaturama MOSFET-a. Kako znamo, Ryujin ima ventilator koji bi trebao po proizvođaču ohladiti VRM i do 20°C, no to u praksi i nije baš tako. Razlika je samo 5°C, no zaključit ćemo kako svaki stupanj pomaže i kako ovo zapravo i nije tako loše. Na stranu činjenica da je VRM kipuć i da mu treba puno jače hlađenje kada overclockiramo. Procesor je ovdje inače radio u Core Enhancement modu na 4.7 GHz, a spomenut ćemo i to da je temperatura pala za 25°C kada je radio na tvorničkim postavkama na all core boostu na 4.3 GHz.

Oba ova hladnjaka su u osnovi Asetekov dizajn, koji je Asus doradio i prilagodio svojim afinitetima. U prvom redu su tu OLED-i na vrhu baza i RGB LED trake. Zatim, Ryujin 240 ima i iznimno kvalitetne i zadovoljavajuće tihe Noctuine iPPC ventilatore koji su svakako trajniji nego generički. Radijatori, cijevi, pumpe i bakreni vodeni blokovi su Asetekov proizvod i zadovoljavajuće su kvalitetni, pri čemu su pumpe i dovoljno tihe. Buku tek stvara 40-milimetarski ventilator koji nadglasava i Noctuine ventilatore.

S druge strane Ryuo 240 ima vrlo bučne ventilatore, a i logika ih konstantno tjera u visoke okretaje u kojima buče i do 60 dB. To se odrazilo i na performanse pa je kod procesora nižeg TDP-a često ovaj hladnjak bolji. Kod moćnijih procesora kao što je 1920X vidjeli smo kako je ipak potreban veći 360 model. Ryuo 240 u njemačkim trgovinama košta oko 180 €, a cijena Ryujina 240 se penje do vrtoglavih 230 €. I premda Ryujin 240 nudi premium ventilatore i malo efikasnije hlađenje VRM-a, upitna je isplativost nabavke kraj Ryuoa 240, osim ako niža razina buke nije presudna. Oba imaju OLED-e, oba imaju RGB LED trake i oba imaju dobre performanse kod overclockinga. Stoga laganu prednost dajemo Ryuo 240 modelu zbog 50 € niže cijene.
