ASUS ROG Strix Z390-E Gaming & WS Z390 PRO recenzija

Asus trenutno ima tri Strix ploče u ROG seriji opremljene sa Z390 čipsetom - Z390-I (ITX), ulazni model Z390-H i ovu Z390-E s WiFi-em. Strix ploče predstavljaju nešto povoljniju alternativu punokrvnim ROG pločama poput nedavno testirane Maximus XI Formule, a donose sve bitno igračima i entuzijastima kao i visoku kvalitetu izrade. Za razliku od prošlogodišnjih modela poput Z370-F i Z370-E nove ploče donose drugačiji izbor boja, integrirane I/O zaštite, nativnu USB 3.1 Gen 2 podršku s više portova, bogatiju RGB LED podršku, te općenito malo bogatiju opremu u ovisnosti o modelu.

Ploča je u kutiji odlično zaštićena od vanjskih uvjeta, a tu se nalazi i manja kartonska kutija s WiFi antenama. Ispod svega je ostatak bundlea koji se sastoji od:

• User's manual
• 4 x SATA 6Gb/s cable(s)
• 1 x M.2 Screw Package
• 1 x Supporting DVD
• 1 x ASUS 2T2R dual band Wi-Fi moving antennas (Wi-Fi 802.11a/b/g/n/ac compliant)
• 1 x CABLE TIE BLACK
• 1 x SLI HB BRIDGE (2-WAY-M)
• 1 x ROG Strix stickers
• 1 x Assistant Fans (40mm)
• 1 x screws for Assistant Fan
• 1 x ROG Door Hanger
• 1 x Extension Cable for RGB strips (80 cm)
• 1 x Extension cable for Addressable LED
• 1 x Thermistor cable

Z390-E je u odnosu na prošlogodišnji model prošla lagani face lift pa su na njoj sada drugačiji svi hladnjaci, a dodan je i još jedan za drugi M.2 socket. Uz to, na VRM hladnjak je montiran i nosač za priloženi 40-milimetarski ventilator za dodatno hlađenje (assistant fan). Uz to, nova je i zaštitna plastika za stražnje I/O portove s integriranom RGB LED rasvjetom, te I/O limom. Ploča je sada elegantnija, uklonjeni su nosači za 3D ispisane dijelove koji su očito stvar prošlosti, a dodana je platnena ROG markica na PCH hladnjak.

PCB je mat crni prošaran s različitim natpisima u crnoj i sivoj boji, a natpisi su prisutni i na pojedinim hladnjacima, te na RGB LED rasvjeti. Svi su konektori i headeri crni osim RGB LED kojih su tri, a sjajni elementi su na EMI zaštiti na audio kontroleru te kao zaštitni lim na PCIe x16 utorima. Raspored elemenata na ploči je dobro izveden, sve je gdje i treba biti i aranžiranje kabela neće biti problem. Na ploči se nalazi sedam 4-pinskih konektora za ventilatore, svi su grupirani i dobro smješteni, a neki od njih su i hibridni (AIO pump).

Oko socketa je dovoljno mjesta za sve tipove hladnjaka, a jedino će visoki VRM hladnjaci vanjskim ventilatorima na hladnjacima poput Noctue D15. VRM jedinica je deset fazna, korišteni su integrirani ON Semiconductor NCP302045 driver i MOSFETi (low + high side) svaki sposoban za 45 A struje i s frekvencijom prebacivanja do 2 MHz. Kontroler je Digi+ VRM, a uz njega je tu i standardna 5-way optimizacija - TPU, EPU, Fan Expert 4 i Turbo App. Hladnjaci na integriranim MOSFET-ima solidno odrađuju svoj posao, međusobno su odvojeni, a temperaturu možemo dodatno smanjiti instalacijom 40-milimetarskog ventilatora. Mi problema s hlađenjem nismo imali, ventilatori na Noctua hladnjaku su hladili i VRM pa i rad na 5.0 GHz s 8700K procesorom nije predstavljao problem.

Desno od socketa se nalaze četiri memorijska utora za maksimalnih 64 GB DDR4 RAM-a brzine do 4.266 MHz. Uz sam rub ploče su se smjestili OptiMem II prekidač, napojna jedinica za memorijske utore, 24-pinski konektor i interni USB 3.1 Gen 2 konektor za 2 porta. Ispod socketa se smjestio prvi M.2 socket s podrškom za 80-milimetarske SSD-e u SATA i PCIE modu rada. Onaj niži, između drugog i trećeg PCIe utora je za 110-milimetarske uređaje koji rade u PCIe 3.0 x4 modu rada. Oba imaju aluminijske hladnjake koji će SSD-ima sniziti radnu temperaturu što je vrlo bitno.

Donji je lijevi dio ploče kao i obično popunjen audio jedinicom, a tu je i Super I/O kontroler, te LAN kontroler. Zvučna jedinica ima naziv ROG Supreme FX, a audio kontroler je poznati S1220A, kojem pomažu dva operacijska pojačala i audio kondenzatori. Sa softverske strane Asus nudi Sonic Radar III, Studio III i Studio Link. LAN kontroler je Intelov I219V, a softver je ROG GameFirst. Za povezivost sa svijetom imamo i WiFi, no o tome malo kasnije. Tri su PCIe x16 slota, od čega prva dva rade u x16 ili dual x8 modu, a treći u x4. Podrška za 2-way SLI i 3-way CFX je standardna. Tri su PCIe x1 slota smještena između većih.

Na dnu su ploče uobičajeni konektori i headeri poput COM porta, 2x USB 2.0, 1x USB 3.0, TPM-a, AAFP-a, front panela itd. PCH hladnjak je dobro dimenzioniran i ne zagrijava se previše ni tijekom dugotrajnih opterećenja. Uz sam desni rub ploče nalaze se i šest SATA portova s podrškom za RAID polja diskova.

Stražnji panel donosi kombinaciju legacy i modernih utora:

• 1 x DisplayPort
• 1 x HDMI
• 1 x LAN (RJ45) port
• 4 x USB 3.1 Gen 2 (3 x Type-A+1 x USB Type-C)
• 2 x USB 3.1 Gen 1
• 2 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jacks
• 1 x ASUS Wi-Fi Module

Ovo zadnje ASUS Wi-Fi modul, je zapravo Intelov Wireless-AC 9560 802.11ac dual-band modul s MU-MIMO podrškom i predstavlja nadogradnju u odnosu na modul na prošlogodišnjem modelu. Također je podržan i Bluetooth 5.0.

Ploča ima u vrlo zanimljivo AURA RGB LED osvjetljenje koje je smješteno na poklopcu stražnjih I/O portova te podijeljeno u dva dijela. Svime upravljamo Aura Sync aplikacijom, a njom kontroliramo i dva standardna te jedan addressable LED header. Softverska podrška za ploču je uobičajena i tu nema većih novosti, a i UEFI sučelje je standardno dobro s crvenom ROG temom.

WS Z390 PRO nastavlja tradiciju workstation ploča baziranih na LGA1151 čipsetu - Z170-WS i Z270-WS. Sve su tri ploče po konstrukciji i dizajnu vrlo slične, s tom razlikom da je Z390 najmodernija i najopremljenija, što je i logično. Ove su ploče namijenjene svima koji sklapaju budget radnu stanicu, koja sada više nego ranije ima smisla u ovom tržišnom segmentu zbog moćnog 8C/16T i7 9900K procesora. U kombinaciji s njim i 4-way SLI i CFX podrškom moguće je složiti poprilično moćnu radnu stanicu za različite zadatke. Jasno, overclocking podrška nije izostala pa je na ovoj ploči moguće bazirati i moćan gamerski stroj.

Bundle uključuje elemente koje već dugo nismo vidjeli u ovoj klasi ploča - 4-way, 3-way i 2-way SLI mostiće, ali i neke legacy module:

• User's manual
• ASUS Q-Shield
• 1 x 2-Way SLI bridge
• 1 x COM port cable
• 6 x SATA 6Gb/s cables
• 2 x M.2 Screw Package
• 1 x CPU installation tool
• 1 x Supporting DVD
• 1 x 3-Way SLI bridge
• 1 x 4-Way SLI bridge
• 1 x Q-Connector
• 1 x 2-port USB 2.0 module
• 1 x Extension Cable for RGB strips (80 cm)

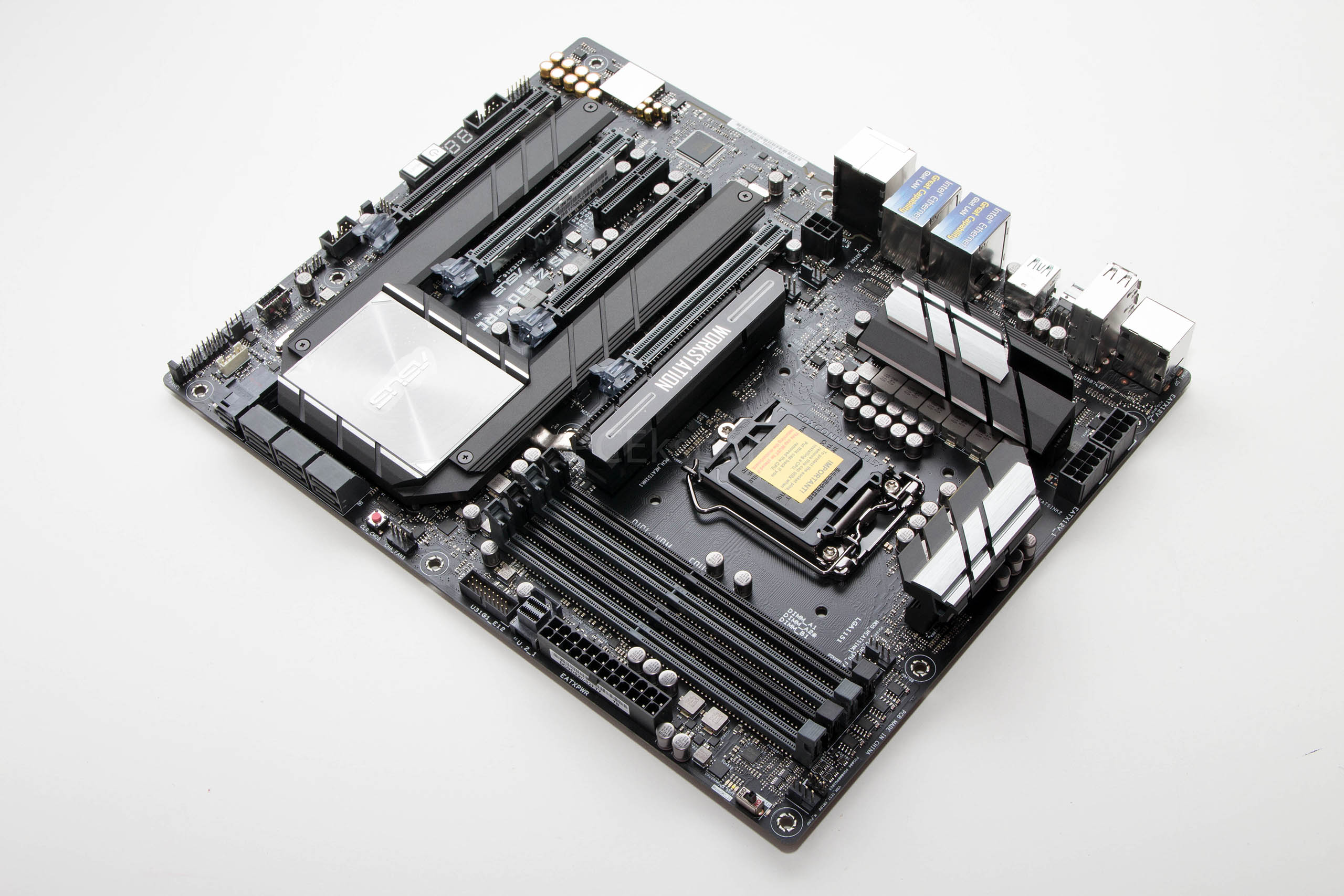

Ploča se generacijski mijenjala no to su više bili kozmetički zahvati i od Z170 je layout i izgled manje više isti. Dizajn hladnjaka je malo drugačiji, kako onih na VRM-u tako i na čipsetu, a kod ove su dodana u dva dugačka M.2 hladnjaka koji su spojeni s PCH hladnjakom. PCH hladnjak ima težak posao hlađenja dva čipa - Z390 i PLX8747 pa mu je toplovodnom cijevi pridružen i spojen rešetkasti aluminijski hladnjak smješten točno ispod socketa. PLX8747 ima TDP od 8 W, a Z390 od 6 W pa je jasno zašto hladnjaci moraju biti masivniji.

Layout ploče je vrlo dobar s obzirom na to kako ima puno elemenata i crni PCB djeluje dosta natrpano. Ipak, sve je logično raspoređeno, bitni konektori i headeri su uz rub ploče. I premda će ova ploča najvjerojatnije završiti u kućištu metalnih stranica nije nezanemarivo da joj je ukupni izgled s kombinacijom boja vrlo dobar. VRM hladnjaci su standardnih dimenzija i ne zagrijavaju se previše ni prilikom overclockinga, a u našem je slučaju lijevi bio hlađen zračnom strujom centralnog ventilatora D15 hladnjaka.

Oko socketa je dovoljno mjesta za veće hladnjake, a jedino kod onih nižih moramo paziti da nije preširok s donje strane jer bi mu dodatni hladnjak s Workstation natpisom mogao zasmetati. I naravno, vanjski će ventilatori većih hladnjaka kao i obično imati problema s lijevim VRM hladnjakom. I premda se ne očekuje da će korisnik ovu ploču overclockirati 24/7 Asus ju je opremio deset faznom VRM jedinicom koja ima kapacitet i za to. Svaka od faza je kao i kod prethodno opisane ploče opremljena 45-amperskim NCP302045 integriranim driver + MOSFET-om. Prigušnice su nešto jednostavnije, no odradit će posao. Nismo imali problema s održavanjem stabilnosti rada i7 8700K procesora na 5.0 GHz.

Desno od socketa se nalaze memorijski utori s podrškom za maksimalnih 64 GB DDR4 RAM-a brzine do 4.266 MHz putem XMP profila. Uz rub ploče se nalazi MemOK II prekidač za testiranje kompatibilnosti RAM-a, 24-pinski ATX power konektor i interni USB 3.0 konektor.

Srce na odvojenom dijelu PCB-a smještene audio jedinice je Realtekov S1220A CODEC s podrškom za Crystal Sound 3, a toplijem zvuku doprinose japanski audio kondenzatori. Ploča ima i dva LAN kontrolera i to Intelove I210-AT i I219-LM s podrškom za Asus Turbo LAN. Ono po čemu je ova ploča posebna su čak četiri PCIe 3.0 x16 utora koji podržavaju 4-way CFX i SLI polja grafičkih kartica. Dovoljan broj stazica za x8/x8/x8/x8 konfiguraciju osigurava ranije spomenuti PLX kontroler PEX8747 koji ih isporučuje 42. Kako bi četiri dual slot grafičke kartice imale dovoljno energije preko PCIe slotova tu je i jedan dodatni 6-pinski PCIe Power konektor - ipak tu treba isporučiti 300 W samo putem slotova.

WS donosi i Power te Reset tipke te LED dijagnostiku, a tu su i drugi headeri i konektori poput COM, AAFP, Front Panel, interni USB 3.1 itd. Za sve mrzitelje LED rasvjete možemo reći kako Asus još nije pokleknuo i na Workstation pločama ga nema, no jedan je +12V RGB header ipak tu. Na ploči se nalaze i dva 110-milimetarska M.2 socketa od kojih gornji podržava PCIOe 3.0 x4 uređaje, a donji SATA i PCIe.

Ploča je zanimljiva i po dva U.2 konektora uz šest SATA 6 Gbps portova. U.2 se još uvijek koristi kod nekih enterprise primjena i uređaja, a najznačajnije je to što podržava hot-swap. Oba U.2 konektora su brzine 32 Gbps. Za napomenuti je kako M.2_2 i U.2_2 dijele bandwidth. Stražnji I/O portovi su uobičajeni no s većim brojem USB 3.1 Gen. 2 portova:

• 1 x DisplayPort
• 1 x HDMI
• 2 x LAN (RJ45) ports
• 6 x USB 3.1 Gen 2 (5 x Type-A+1 x Type-C)
• 4 x USB 2.0 (one port can be switched to USB BIOS Flashback)
• 1 x USB BIOS Flashback Button
• 1 x 8-channel Audio I/O

UEFI sučelje je identično kao i kod ROG STRIX ploče, no nije u crvenim nego u crnim i plavim tonovima. Bogato je opcijama kako za tweaking tako i za overclocking. Softverska je podrška identična kao i na drugim Asus pločama - Ai Suite 3, Ai Charger, Turbo LAN, Crystal Sound 3, Fan Xpert 4 itd.

Test sistem

Test sistem :: Hardware Matična ploča ASUS WS Z390 PRO & ROG Strix Z390-E Gaming Procesor Intel Core i7 8700K Memorija G.Skill Trident Z 3.200 MHz Grafičke kartice On board Zvučna kartica On board Napajanje Superflower Leadex Platinum 1200W SSD Toshiba Trion 150 240 GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 10 DirectX verzija 12 AIDA64 Engeneer 5.90.4200 PCMark 8, Conventional & 10 3DMark TimeSpy Cinebench v.15 TrueCrypt v.7.1 wPrime 2.0 1024M

Način testiranja

Kao i do sada prilikom testiranja matičnih ploča, koristili smo klasičan set benchmarka, za općenite performanse Futuremark, za procesorske 7-Zip i Cinebench. Memorijsku smo propusnost mjerili s AIDA 64 softverom.

Ploče smo kao i ostale testirali s integriranom grafikom i usporedni će testovi biti s kombinacijom Z370/Z390 ploča. Obje ploče imaju tri opcije za Core Enhancement - Disabled, Auto i Enabled. U prve dvije se procesor ponaša jednako, a u trećoj forsira sve jezgre na 4.7 GHz pa smo tako i testirali. Overclocking

Overclockirali smo ručno na obje ploče, i na obje postigli stabilnih 5 GHz za 8700K procesor. VRM hladnjaci se nisu previše zagrijavali jer ih je u oba slučaja dodatno hladio i centralni ventilator na Noctui D15.

UL Benchmark [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus ROG STRIX Z370-F Gaming,MSI Z370 Gaming Pro Carbon AC,Gigabyte Z370 Aorus Gaming 7,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Asus ROG STRIX Z390-I Gaming,ASUS Maximus XI Formula,ASUS WS Z390 PRO,ASUS ROG STRIX Z390-E Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A,ASRock Z390 Phantom Gaming 9" values="5041,5001,4952,4949,4942,4590,4410,4380,4374,4368,4366,4347" colors="blue,blue,blue,blue,blue,blue,blue,red,orange,blue,blue,blue" height="500" min="0"] [ichart headers="ID,Score" title="PCMark 10" htitle="Score"  labels="ASUS WS Z390 PRO,ASUS ROG STRIX Z390-E Gaming,Asus PRIME Z390-A,ASRock Z390 Phantom Gaming 9,ASUS Maximus XI Formula,MSI MPG Z390 Gaming Pro Carbon" values="4187,4170,4122,4100,4064,4025" colors="red,orange,blue,blue,blue,blue" height="300" min="0"] PCMarkovi mjeri općenite performanse sistema. S obzirom na to da ni ova ploča ne forsira maksimalni takt na svim jezgrama, napominjemo kako su svi ovi rezultati dobiveni ručnim forsiranjem svih jezgri na 4.7 GHz kako bi rezultati bili usporedivi s ostalim pločama. U oba se testa ploče postigle bliske rezultate, a u desetki su čak na vrhu. CPU testovi [ichart headers="ID,Score" title="Cinebench 15" htitle="Score (cb)"  labels="Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,ASUS WS Z390 PRO,ASUS ROG STRIX Z390-E Gaming,ASRock Z390 Phantom Gaming 9,ASUS Maximus XI Formula,Asus PRIME Z390-A,Asus ROG STRIX Z390-I Gaming" values="1546,1538,1537,1536,1536,1535,1531,1527,1522,1521,1511,1509" colors="blue,blue,blue,blue,blue,blue,red,orange,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Score" title="True Crypt v7.1" htitle="Score (GB/s)"  labels="ASUS ROG STRIX Z390-E Gaming,Asus ROG STRIX Z390-I Gaming,ASUS WS Z390 PRO,MSI MPG Z390 Gaming Pro Carbon,ASRock Z390 Phantom Gaming 9,ASRock Z390 Taichi,Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASUS Maximus XI Formula,Gigabyte Z370 Aorus Gaming 7,Asus PRIME Z390-A" values="8.8,8.8,8.8,8.8,8.7,8.7,8.7,8.7,8.6,8.6,8.6,8.5" colors="orange,purple,red,purple,purple,purple,purple,purple,purple,purple,purple,purple" height="400" min="0"] [ichart headers="ID,MIPS" title="wPrime 1024M" htitle="seconds (less is better)"  labels="Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Ultra Gaming,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Taichi,Gigabyte Z370 Aorus Gaming 7,ASUS WS Z390 PRO,ASUS ROG STRIX Z390-E Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z390-I Gaming,ASRock Z390 Phantom Gaming 9,Asus PRIME Z390-A,ASUS Maximus XI Formula" values="106.855,106.922,106.999,107.002,107.008,109.036,109.099,109.928,111.004,111.051,112.267,113.445" colors="blue,blue,blue,blue,blue,red,orange,blue,blue,blue,blue,blue" height="400" min="0"] U Cinebanchu su obje na sredini poretka, u TrueCryptu na vrhu, a u wPrimeu ponovno drže sredinu. Obje su ponovno vrlo izjednačene. Memorijska propusnost [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="ASUS WS Z390 PRO,MSI MPG Z390 Gaming Pro Carbon,ASUS Maximus XI Formula,ASUS ROG STRIX Z390-E Gaming,Asus ROG STRIX Z390-I Gaming,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Asus ROG STRIX Z370-F Gaming,ASRock Z390 Taichi,ASRock Z390 Phantom Gaming 9,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7" values="46980,46863,46852,46839,46811,46710,46674,46472,46397,46329,46312,45840" colors="red,blue,blue,orange,blue,blue,blue,blue,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="ASUS Maximus XI Formula,ASUS WS Z390 PRO,Asus ROG STRIX Z370-F Gaming,Gigabyte Z370 Aorus Gaming 7,MSI Z370 Gaming Pro Carbon AC,Asus ROG STRIX Z390-I Gaming,ASUS ROG STRIX Z390-E Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Phantom Gaming 9,ASRock Z390 Taichi" values="47415,47249,47092,46596,46170,45953,45911,45423,45312,45225,44424,44426" colors="purple,red,purple,purple,purple,purple,orange,purple,purple,purple,purple,purple,purple" height="400" min="0"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="ASUS WS Z390 PRO,ASUS Maximus XI Formula,ASUS ROG STRIX Z390-E Gaming,Asus ROG STRIX Z370-F Gaming,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,MSI Z370 Gaming Pro Carbon AC,ASRock Z390 Phantom Gaming 9,Gigabyte Z370 Aorus Gaming 7,Gigabyte Z370 Aorus Ultra Gaming,ASRock Z390 Taichi,Asus PRIME Z390-A" values="42571,41990,41931,41921,41757,41490,41093,41075,40888,40887,40838,39853" colors="red,blue,orange,blue,blue,blue,blue,blue,blue,blue,blue,blue" height="400" min="0"] [ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="ASRock Z390 Taichi,ASUS ROG STRIX Z390-E Gaming,ASUS Maximus XI Formula,ASUS WS Z390 PRO,ASRock Z390 Phantom Gaming 9,MSI Z370 Gaming Pro Carbon AC,Asus PRIME Z390-A,Gigabyte Z370 Aorus Ultra Gaming,Gigabyte Z370 Aorus Gaming 7,Asus ROG STRIX Z390-I Gaming,MSI MPG Z390 Gaming Pro Carbon,Asus ROG STRIX Z370-F Gaming" values="43.5,43.8,43.9,44.1,44.3,44.6,44.8,45.1,45.6,47.3,47.5,47.9" colors="purple,orange,purple,red,purple,purple,purple,purple,purple,purple,purple,purple" height="400" min="0"] Memorijske performanse su odlične kod obje i kada je u pitanju propusnost ali i latencija.

Za početak, kao i kod ranije testiranih Z390 modela, zaključak je da se ne isplati prelaziti ako imate dvije ili tri generacije star procesor. Asus se potrudio i opremio ove ploče malo bolje nego prethodnice, no one, kao i procesori zapravo ne donose ništa revolucionarno. ROG Strix Z390-E Gaming nastavlja u dobrom smjeru u odnosu na prethodnicu i po pitanju izgleda i po pitanju opreme. Donosi bolji integrirani WiFi, unaprijeđeni dizajn, solidnu opremu, softverski paket, odličan UEFI itd. U njemačkoj joj cijena kreće od oko 240 € na više i to je vrlo konkurentan iznos u odnosu na ono što nudi i konkurenciju. WS Z390 PRO je s druge strane vrlo specifična ploča koja traži specifičnog korisnika. Sada ovakva ploča ima više smisla nego prije jer ju možemo upariti s 8C/16T procesorom spremnim za ozbiljne multi-threaded performanse, a uz to i dalje podržava do četiri grafičke kartice dvostruke debljine. Ne znači samo da je pogodna za posao, kao takva može poslužiti i za ozbiljan igrački stroj. U skladu s tim je i cijena, na PEX8747 se plaća veliki "premium" i cijena joj se u njemačkim dućanima kreće od 390 € na više. Puno, no oni koji trebaju sve njene mogućnosti vjerujemo da neće puno dvojiti. Ploča je kvalitetna, odlično opremljena i prilagođena specifičnoj upotrebi.
