ASUS ROG STRIX Z690-E Gaming WiFi & Z690-I Gaming WiFi recenzija
Datum objave 05.01.2022 - Krešimir Matanović
ROG STRIX Z690-E Gaming WiFi - prvi dio
U ovoj smo godini testirali dosta Asusovih Z590 ploča i njihovih Z690 nasljednica. Takav je slučaj i s ROG STRIX Z690-E Gaming WiFi koja je pred nama. ROG STRIX Z590-E Gaming WiFi smo isprobali početkom ožujka, a evo sada, desetak mjeseci kasnije nasljednica je ispred nas.
Na prvi se pogled nije puno toga promijenilo u pakiranju, ali i u izgledu proizvoda. No, kada se malo krene u detaljniju analizu, novosti postaju očite. Dizajn pakiranja je blago izmijenjen, korištene su malo drugačije boje, no one osnovne, crna i crvena koje su karakteristične za ROG su i dalje tu. Unutar kutije osim same ploče nalazimo i vrlo bogat bundle koji se sastoji od:
- 4 x SATA 6Gb/s kabeli
- ROG HYPER M.2 kartica
- 1 x ROG HYPER M.2 kartica
- 1 x ASUS 2x2 Dual-Band Wi-Fi okretna antena
- 1 x M.2 Q-Latch paketić
- 1 x M.2 Q-Latch paketić za M.2 backplate
- 1 x M.2 paketić gumica
- 2 x M.2 paketić vijaka
- 1 x ROG Graphics držač za grafičke kartice
- 1 x ROG privjesak za ključeve
- 1 x plastične vezice
- 1 x ROG STRIX naljepnica
- 1 x ROG STRIX zahvalnica
- 1 x Support DVD
- 1 x korisničko uputstvo
ROG STRIX Z690-E Gaming WiFi - drugi dio
Na desnoj se donjoj strani nalaze još konektor za eksterni temperaturni senzor, TPM konektor, baterija, 4-pinski konektor ta ventilator i konektor prednjeg panela. Iznad hladnjaka koji pokriva donje M.2 slotove nalaze se još dva 4-pinska konektora za ventilatore. Na ploči se tako ukupno nalazi devet 4-pinskih konektora, od čega je jedan namijenjen AIO pumpi. Ovo je više no dovoljno za sve sustave hlađenja.
Posebno zanimljiv detalj na ovoj ploči je hladnjak za prvi M.2 utor koji ima integriranu toplovodnu cijev koja ima direktan kontakt sa SSD-om. Cijev izlazi izvan tijela hladnjaka, zavija i završava u manjem aluminijskom bloku. Na taj je način postignut efikasniji prijenos topline sa SSD-a na okolinu čak i uz nešto niži protok zraka, pri čemu on radi na nižoj temperaturi.
Drugi bitan detalj ove ploče je ROG Hyper M.2 PCIe kartica koja prima dva SSD-a u M.2 slotove koji rade u PCIe 4.0 x4 modu rada. Tako je za oba SSD-a osiguran maksimalni bandwidth, a uz to su i efikasno hlađeni masivnim hladnjakom na kartici. Da bi maksimalno iskoristili potencijal kartice, potrebno ju je instalirati u srednji PCIe 4.0 x16 slot, u ostala dva slota će uvijek onemogućavati rad jednom od drugih slotova.
Kao što smo već napisali, prvi je M.2 slot po PCIe 5.0 x4 standardu i dijeli bandwidth s prvim PCIe 5.0 x16 slotom. U njega je moguće ugraditi 22110 uređaje, a ima i posebno dizajnirani hladnjak. Druga dva M.2 slota imaju jedinstveni hladnjak, pri čemu jedan radi samo u PCIe 4.0 x4 modu i podržava 22110 uređaje, a drugi i u PCIe 4.0 x4 i u SATA modu te podržava 2280 uređaje. Uz to, na ploči se nalazi i šest SATA 6 Gbps portova koji podržavaju RAID konfiguracije diskova (RAID i boot diskovi nisu podržani u SATA E1 i E2 portovima).
Stražnji je panel vrlo bogat portovima i cijeli je ispunjen:
- DisplayPort
- HDMI Port
- 4x USB 2.0 portova (jedan za nadogradnju BIOS-a bez procesora)
- 4x USB 3.2 Gen 1 portova (plavi)
- ClearCMOS tipka
- BIOS Flashback tipka
- 2x USB 3.2 Gen 2 Type A crveni
- 1x USB 3.2 Gen 2 Type C
- 1x USB 3.2 Gen 2x2 Type C
- Wi-Fi 6E 2x2 priključci
- 1x 2,5 GBps LAN port
- 5x audio jackova i jedan SPDIF port
ROG STRIX Z690-I Gaming WiFi - prvi dio
ROG STRIX Z690-I Gaming WIFI dolazi kao nasljednica istoimenog modela ali sa Z590 čipsetom, a donosi poboljšanja u obliku jače napojne jedinice, novo dizajniranih hladnjaka, te jasno podrške za LGA1700 procesore i DDR5 memoriju. Dolazi u vrlo sličnom pakiranju kao i prethodnica, a unboxing smo mogli vidjeti u videu na prvoj stranici u opisu Z690-E ploče. U pakiranju uz nju kupac će dobiti:
- 1 x ROG USB 2.0 razdjelni kabel
- 1 x Panel kabel
- 2 x SATA 6Gb/s kabela
- 1 x ASUS Wi-Fi okretnu antenu
- 1 x paket vezica
- 1 x M.2 Q-Latch paket
- 1 x ROG privjesak za ključeve
- 1 x ROG logo plate naljepnice
- 1 x ROG Strix naljepnice
- 1 x ROG Strix zahvalnica
- 1 x Support DVD
- 1 x vodič za korisnike
- 2 x Thunderbolt 4 USB Type-C porta
- 2 x USB 3.2 Gen 2 porta (2 x Type-A)
- 3 x USB 3.2 Gen 1 porta (3 x Type-A)
- 2 x USB 2.0 porta (2 x Type-A)
- 1 x HDMI port
- 1 x Wi-Fi Modul
- 1 x Intel 2.5Gb Ethernet port
- LED-osvijetljena audio jacka
- 1 x Optical S/PDIF out port
- 1 x BIOS FlashBack tipka
- 1 x Clear CMOS tipka
ROG STRIX Z690-I Gaming WiFi - drugi dio

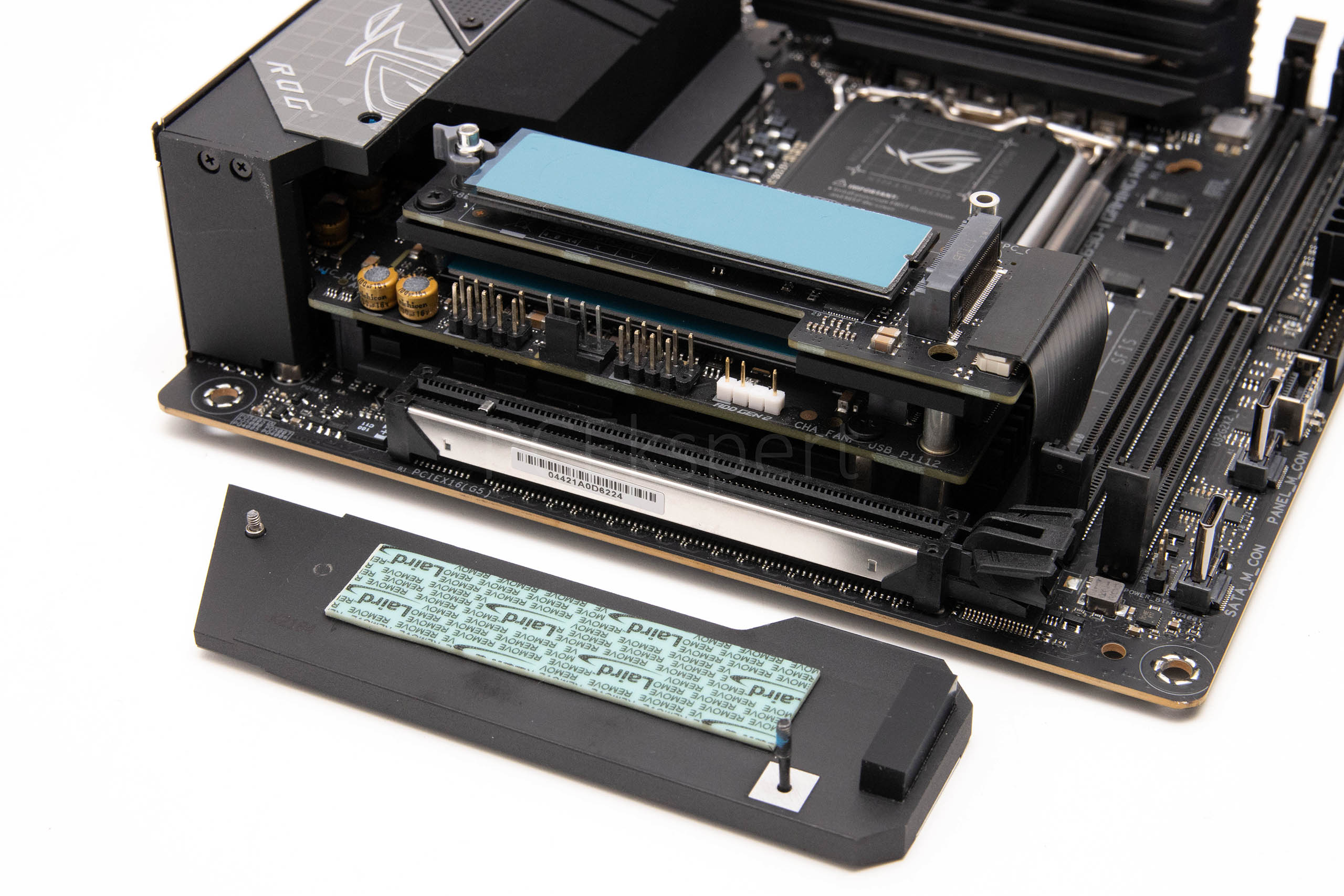

Kao i ranije, zvučna je kartica u sendvič konstrukciji s dva M.2 slota koji su iznad i na njoj. Prvi ili gornji M.2 slot prima 2280 uređaje i radi u PCIe 4.0 x4 modu. Na njemu se nalazi veći aluminijski hladnjak, a SSD naliježe na još jedan. Na oba je hladnjaka naravno termalni podložak.
Nakon skidanja hladnjaka i prvog M.2 slota dolazimo do pločice na kojoj se nalazi još jedan M.2 slot s dva hladnjaka, te zvučna kartica. M.2 slot prima 2280 uređaje, te radi u PCIE 4.0 x4 ili SATA modovima. Zvučna kartica nosi naziv ROG SupremeFX 7.1, iza čega stoji Realtekov ALC4080 CODEC čije smo karakteristike opisali kod opisa Z690-E ploče. Sve je identično, pa i upotreba Savitech SV3H712 pojačala za slušalice, s tim da su samo tri audio izlaza na kartici.

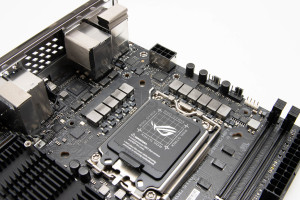

Dolazimo i do napojne jedinice koja je s 8+2 konstrukcije kod prethodne generacije prebačena na 10+1 konstrukciju no sada s Renesasovim RAA22010540 pametnim powerstageovima koji svaki može dati 105 ampera struje. Impresivna brojka od ukupno 1.155 ampera za tako malu ploču znači da će bez problema izdržati overclocking i najjačeg procesora. Kontroler je Renesasov RAA229131, a faze su u teamed up načinu rada. Jasno, Asus je koristio i kvalitetne prigušnice te kondenzatore, a hladnjak koji sve to hladi je masivan. Sastoji se od dva aluminijska komada povezana toplovodnom cijevi. Onaj veći je ujedno i pokrov za stražnje I/O portove i ostalu elektroniku. U radu je efikasan, uz zabilježenu maksimalnu temperaturu od 77°C što i nije tako visoko ako uzmemo u obzir da je i9 12900K bio maksimalno opterećen.
Ispod dva M.2 slota i audio kartice, nalazi se još jedan aluminijski hladnjak koji hladi Z690 čipset. Maksimalna zabilježena temperatura čipseta nakon opterećenja je 67°C što je visoko, ali i očekivano s obzirom na konstrukciju ploče. Ispod hladnjaka se nalazi još elektronike, napojni dio za memoriju, Super I/O kontroler itd. Sve je popunjeno no krajnji je dizajn vrlo efikasan. Manjak prostora s gornje strane je značio da će jedan dio elektronike završiti na donjem dijelu ploče, a to i vidimo kada ju okrenemo - ima puno više elemenata nego na većim pločama.
UEFI sučelje je identično ostatku ROG i ROG STRIX ploča, i tu nemamo što previše za dodati. Jasno, ova ploča nije orijentirana prema ekstremnom overclockingu pa su naponi nešto niži, ali i dalje dovoljni za vodena ili zračna hlađenja. Dokaz tome je da smo najnormalnije izvukli maksimum iz i9 12900K procesora. Jest malo throttlao, ali to je radio i na pokojoj jačoj ploči. Softverska podrška je također kao na ostatku Asusovih ploča, što znači odlična.
Test sistem, način testiranja i overclocking
Test sistem
|
|
Način testiranja
Za test ovih ploče smo kao i do sada koristili najači Alder Lake procesor - i9-12900K. Uz njega smo koristili i novo pristiglu Corsair Dominator Platinum RGB CMT32GX5M2B5200C38-PK1 memoriju čiju ste recenziju mogli čitati nedavno. Procesor smo hladili Asusovim Ryujin II 360 hladnjakom, čiju recenziju ste također mogli čitati nedavno, a za grafiku smo koristili moćni Radeon RX 6900 XT. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i audio jedinice, Operativni sistem je bio Windows 10 iz razloga što nam je Armoury Crate masakrirao Windows 11 o čemu smo već pisali, a i sami Windowsi 11 još uvijek nisu dovoljno stabilni. Overclocking Kao i do sada procesor smo overclockirali uz pomoć UEFI sučelja na iste one vrijednosti kao i kod testa ostalih Z690 ploča, tj. 5.0 GHz na svim jezgrama. Uz to, isprobali smo i asinkrono overclockiranje jezgara koje je na kraju urodilo još višim performansama. Za ovo smo koristili XTU u kojem smo podesili frekvenciju prve dvije Power jezgre na 5.5 GHz, treće na 5,4 GHz, a svih ostalih na 5.0 GHz. E-jezgre smo podesili na 4.0 GHz. Ovakav overclocking rezultira malo višim ukupnim performansama, ali i puno višim u aplikacijama koje koriste jedan do dva threada ili po naški dretve. VRM i hladnjaci su se na obje ploče dosta zagrijavali i poželjno ih je hladiti dobrom zračnom strujom.Rezultati testiranja
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Extreme,Maximus Z690 Hero,ROG Strix Z690-I Gaming WiFi, Prime Z690-A,ROG Strix Z690-E Gaming WiFi" values="8921,8847,8836,8801,8761,8677" colors="blue,blue,blue,red,blue,orange" height="600"] [ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="ROG Strix Z690-I Gaming WiFi,Prime Z690-A,Maximus Z690 Hero,Maximus Z690 Extreme,ROG Strix Z690-E Gaming WiFi,TUF Z690-Plus WiFi D4" values="19978,19919,19806,19782,19708,19602" colors="red,blue,blue,blue,orange,blue" height="600"] [ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Maximus Z690 Extreme,Maximus Z690 Hero,Asus Prime Z690-A,ROG Strix Z690-E Gaming WiFi,TUF Z690-Plus WiFi D4" values="12024,12010,11985,11968,11934,11565" colors="blue,red,blue,blue,orange,blue" height="600"] Z690-E ploča je podbacila u PCMarku jer je grafika radila u x8 modu, dok je manja ploča ostvarila solidan rezultat. U Time Spyu je Z690-I najbolja jer grafika radi na punih x16 kao i kod Prime Z690-A, dok je Z690-E pri dnu poretka ali ipak iznad DDR 4 ploče. I za kraj, CPU profile gdje je Mini ITX ploča izvukla visoke performanse iz procesora, a Z690-E nešto niže.CPU testovi
Blender [ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Maximus Z690 Extreme,ROG Strix Z690-I Gaming WiFi,Maximus Z690 Hero,ROG Strix Z690-E Gaming WiFi,Prime Z690-A,TUF Z690-Plus WiFi D4" values="88.26,88.29,88.72,88.81,89.48,91.91" colors="blue,red,blue,orange,blue,blue" height="600"] Cinebench 20 [ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Maximus Z690 Extreme,ROG Strix Z690-I Gaming WiFi,Maximus Z690 Hero,Asus Prime Z690-A,ROG Strix Z690-E Gaming WiFi,TUF Z690-Plus WiFi D4" values="10498,10478,10409,10369,10124,10036" colors="blue,red,blue,blue,orange,blue" height="600"] [ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="Maximus Z690 Extreme,ROG Strix Z690-E Gaming WiFi,ROG Strix Z690-I Gaming WiFi,Prime Z690-A,TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="772,768,756,751,746,744" colors="blue,orange,red,blue,blue,blue" height="600"] Cinebench R23 [ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="ROG Strix Z690-I Gaming WiFi,Maximus Z690 Extreme,ROG Strix Z690-E Gaming WiFi,Prime Z690-AMaximus Z690 Hero,TUF Z690-Plus WiFi D4" values="27565,27560,27536,27315,27259,26343" colors="red,blue,orange,blue,blue,blue" height="600"] [ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Maximus Z690 Extreme,ROG Strix Z690-I Gaming WiFi,ROG Strix Z690-E Gaming WiFi,Maximus Z690 Hero,TUF Z690-Plus WiFi D4,Prime Z690-A" values="2021,1999,1998,1988,1963,1961" colors="blue,red,orange,blue,blue" height="600"] wPrime 2.0 [ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="ROG Strix Z690-I Gaming WiFi,Maximus Z690 Extreme,Maximus Z690 Hero,ROG Strix Z690-E Gaming WiFi,Prime Z690-A,TUF Z690-Plus WiFi D4" values="51.686,51.804,52.179,52.387,52.629,53.187," colors="red,blue,blue,orange,blue,blue" height="600"] Testovi procesora pokazuju da je manja ploča agresivnija i izvlači nešto više performansi iz procesora što je jasno vrlo zanimljivo.Audio performanse
Realtekova najnovija ALC4080 audio jedinca na Z690-E ploči je zaslužila ocjenu vrlo dobar, U svim je stavkama odlična, samo zbog mrvicu nižeg mjerenja frekvencijskog opsega i THD + Noise vrijednosti je ukupna ocijena vrlo dobar. Identična audio jedinca na Z690-I ploči je zaslužila iste ocjene uz manja odstupanja u mjerenjima od prethodne.Zaključak
Obje ove ploče su mala remek djela u dizajnu i kvaliteti izrade. Svako za sebe. Z690-E je namijenjena entuzijastima i overclockerima, a donosi moćnu izvedbu i vrlo bogatu opremu. Na nju je moguće instalirati čak pet M.2 SSD-a te ju pretvoriti u sposobnu radnu stanicu. Pogotovo uz nove Intelove procesore i podršku za čak 128 GB memorije. Ploča je odlično opremljena, mrežna povezivost je na visokom nivou, a softverska podrška je odlična. Ova je ploča ulog u budućnost i jedina prepreka trenutnoj nabavci je nedostatak DDR 5 memorije. No, sigurni smo kako će se odlično prodavati u budućnosti.
Kod ovako malenih, a moćnih i opremljenih ploča se inženjeri trebaju dodatno potruditi kako bi smislili nove načine pakiranja opreme. Asusovi su se opet iskazali na Z690-I ploči i donijeli moćnu napojnu jedinicu, dva M.2 slota, top audio jedinicu, četiri SATA porta i još dosta toga na malenoj površini. Ploča je idealna za malene ali moćne HTPC strojeve koji su ujedno i igraće konzole. Opremljena je izvrsno, mrežna povezivost je odlična, a može se i overclockirati. Isto kao i veći model, trenutno je najveći problem nedostatak DDR 5 memorije, no i to će se u dogledno vrijeme promijeniti.
U ovisnosti o namjeni računala kojeg gradite, bilo koju od ovih ploča da odaberete nećete pogriješiti. Trenutno su im cijene visoke pa Z690-I malena košta oko 3.900 kuna (420 € u Njemačkoj), a Z690-E oko 4.900 (540 € u Njemačkoj).
