I dalje se bavimo osvježenim Z790 pločama, koje su izašle paralelno s Intel Core procesorima 14. generacije. Kao što znamo izmjene za ovu godinu su kozmetičke, a u ovoj ćemo recenziji vidjeti što je to drugačije na ROG Strix Z790-A Gaming WiFi II ploči u odnosu na prošlogodišnji model. Prošle godine nismo testirali verziju s podrškom za DDR 5 memoriju, nego za DDR 4, no one su ipak jako slične. Najveća novost na novom modelu je podrška za WiFi 7, standard koji je ove godine krenuo u prodor na tržište, a veće se širenje očekuje sljedeće. Uz ostalo, malo su dorađeni i VRM hladnjaci, a dodan je i peti M.2 slot.
Kao i do sada, donosimo unboxing video, a na kraju i instalaciju procesora, memorije i SSD-a. No, prije toga u videu možete vidjeti kako je ploča pakirana i što sve dolazi uz nju. S obzirom na to da je riječ o ROG Strix modelu, bundle nije siromašan i uključuje sljedeće:
2 x SATA 6Gb/s kabela
1 x termalna podloška za M.2
1 x ASUS Wi-Fi Q-antena
1 x paket plastičnih vezica
1 x M.2 Q-Latch paketić za donju ploču
1 x M.2 Q-Latch paketić
1 x ROG privjesak za ključeve
1 x ROG Strix naljepnice
2 x M.2 paketić gumica
1 x M.2 gumice za donju ploču
1 x brzi korisnički vodič

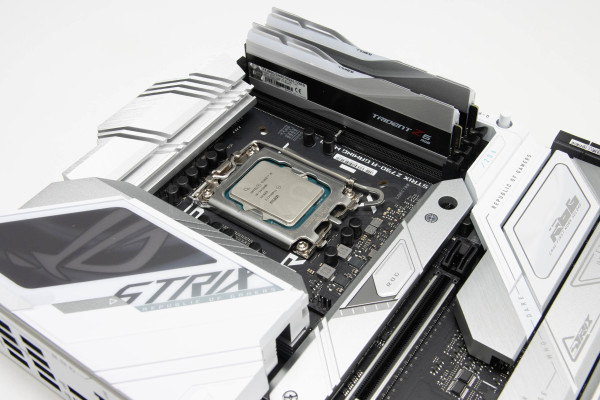

Ploča je zadržala klasičan dizajn A modela, tj. na crnom se PCB-u nalaze bijeli i srebrni elementi. Stoga je ploča podobna za ugradnju i u bijele i u tamne buildove. Naravno, zbog bijele zaštite I/O-a malo će se bolje uklopiti u bijela kućišta. Asus je spreman pratiti bijele buildove sa svim što vam treba uključujući i bijele AIO-e. Za razliku od prošlogodišnjeg Z790-A modela, lagano su primijenjene grafike i rezovi na hladnjacima. Drugačije su narezani i VRM i M.2 hladnjaci, a zbog jednog više M.2 slota je srednji hladnjak sada i duži.
Sam layout se nije bitnije promijenio ubog dodavanja tog jednog M.2 slota viška, nego je svoje mjesto na ploči izgubio srednji PCIe x16 (x4) slot. Raspored komponenata na ploči se nije zapravo znatnije mijenjao već nekoliko generacija, a sve je logično postavljeno i ništa ničemu neće smetati prilikom ugradnje komponenata, a i kabela na ploču. Kvaliteta komponenata i izrade je kao i do sada na visokom nivou, i Asus drži postavljeni standard. Jasno, u ovom cjenovnom razredu sve i mora biti "cakum pakum". I premda tvrde da su malo promijenili i pojačali VRM hladnjake, to se ovako golim okom ne vidi, osim što je tu par novih rezova u aluminiju - i dalje dva hladnjaka nisu povezana toplovodnom cijevi, a možda bi u ovoj cjenovnoj klasi trebali biti. Oko LGA1700 socketa ima dovoljno mjesta za standardne hladnjake, a AIO hladnjaci stanu bez ikakvih problema. Svakako treba uzeti u obzir da će na velikim zračnim hladnjacima vanjski ventilatori stršati visoko iznad njih VRM hladnjaka i na to treba pripaziti kod planiranja.
Napojna jedinica je 16+1+2 fazne teamed up izvedbe sa 70-amperskim power stageovima (Core Power + GT Power + AUX power). Jasno, faze za vanjske uređaje imaju nešto slabije integrirane MOSFET-e. Sve je to pojačano s kvalitetnim prigušnicama i 5K solid kondenzatorima. Kontroler je RENESAS-ov RAA229131 (DIGI+ VRM), a power stageovi su ONSemievi 5062. Tako je napojna jedinica sasvim sposobna i za konkretniji overclocking, no treba misliti o adekvatnom hlađenju.
Vanjskom smo sondom izmjerili 71,3°C na najtoplijem dijelu VRM hladnjaka nakon pola sata maksimalnog opterećenja i9-14900K procesora. Kod overclockinga je svakako potrebno osigurati protok zraka preko hladnjaka.
Na ploči se standardno nalaze četiri DIMM utora s podrškom za DDR 5 module propusnosti preko 8 Gbps prilikom overclockinga. Podržana je i DIMM Flex tehnologija automatskog ubrzanja memorije što prema Asusovim mjerenjima može ubrzati neke igre, a tu je i standardna OptiMem II tehnologija, AEMP II podrška kao i XMP podrška. Na ovom dijelu ploče se nalaze i uobičajeni 4-pinski konektori za ventilatore i vodenu pumpu (pokriveni gumenim čepovima), dva RGB headera, ATX konektor, te dva interna USB konektora. Jedan je s podrškom za USB 3.2 20 Gbps te PD Fast Charge opcijom snage 30 W. Tako na prednjem panelu kućišta imamo sasvim zgodan dodatak za punjenje različitih uređaja.
Na donjem se dijelu ploče nalazi jedan oklopljeni PCIe 5.0 x16 slot, a ispod njega je jedan PCIe 3.0 x1 slot, te na dnu PCIe 4.0 x16 slot koji radi u x4/x4 modu rada. Donji rub ploče je popunjen uobičajenim headerima i konektorima, a izdvojit ćemo četiri 4-pinska konektora za ventilatore (na ploči ih je ukupno osam, a jedan podržava i AIO pumpe). Na lijevom rubu ploče se nalazi ROG SupremeFX7.1 Surround Sound audio jedinica iza koje se krije Realtekov ALC4080 CODEC koji podržava 120 dB SNR reprodukciju i 113 dB SNR snimanje, te reprodukciju 32-bitnih/384 kHz formata. Tu su i premium audio kondenzatori, Savitech SV3H712 pojačalo, optički izlaz itd. Za razliku od prošlogodišnjeg modela, uklonjena su dva jacka na stražnjem panelu, pa ih je sada samo tri uz optički. Za mrežnu se povezivost brine Intelov 2,5-gigabitni ethernet kontroler, a tu je i poznati Asus LANGuard.
Ploča ukupno ima pet M.2 slota, jedan više nego prošlogodišnji model i četiri SATA porta. Prvi M.2_1 slot je po PCIE 4.0 x4 standardu, prima 22110 uređaje te ima i donji i gornji hladnjak. Samo je taj prvi kontroliran od strane procesora, dok su ostala četiri od strane čipseta. M.2_2 i M.2_3 podržavaju uređaje do 2280 veličine, a M.2_4 do 22110. Svi su po PCIe 4.0 x4 standardu. Posljednji, M.2_5 prima 2280 uređaje, a radi u PCIe 4.0 ili SATA modovima rada. Svi su naravno pokriveni aluminijskim hladnjacima, ali samo prvi ima i donji. Na ploči se nalazi ukupno mogućnost za i 19 USB portova – 12 straga i 7 sprijeda. Osim spomenutog 20 Gbps porta sprijeda, tu je i jedan 20 Gbps Type C straga.
Na stražnjem se panelu nalaze dva USB porta više nego na prošlogodišnjem modelu, ali su zato audio portovi smanjeni, pa tu nalazimo sljedeće:
1 x USB 20Gbps port (1 x USB Type-C)
3 x USB 10Gbps porta (2 x Type-A+1 x USB Type-C)
4 x USB 5Gbps porta (4 x Type-A)
4 x USB 2.0 ports (4 x Type-A)
1 x DisplayPort
1 x HDMI port
1 x Wi-Fi modul
1 x Intel 2.5Gb Ethernet
2 x Audio jacka
1 x Optical S/PDIF out port
1 x BIOS FlashBack tipka
1 x Clear CMOS tipka
Ploča ima Intelov 2×2 WiFi 7 modul koji podržava 802.11be standard i tri pojasa – 2.4/5/6GHz (160 MHz). Tu je i podrška za Bluetooth v5.4. WiFi 7 podržava i MLO (Multi-link Operation) funkciju koja će u potpunosti biti podržana u Windowsima 11 tek od nadolazeće 24H2 verzije. Novost za ovu seriju bežične mreže je i novi način priključivanja konektora koji je sada svakako jednostavniji neko ranije, a uvijek zgodna opcija u Armoury Crateu je i Direction finder za traženje najboljeg smjera postavljanja antene u odnosu na jačinu signala.
Ploča ima i malo izmijenjeno osvjetljenje u odnosu na prošlogodišnji model i čak bi rekli da je jednostavnije. Osvjetljenje kao i do sada kontroliramo s AURA Sync aplikacijom koja se nalazi unutar Armoury Cratea. Dodatno korisnik može spojiti LED trake ili druga svjetleća tijela na jedan od tri Addressable Gen 2 headera ili na jedan klasični AURA RGB header.
UEFI sučelje 256-megabitnog BIOS-a se nije mijenjalo u odnosu na prethodnu generaciju, te je isto kao kod ostatka ROG obitelji ploča. Pregledno, brzo i prepuno opcija za tweaking i overclocking, no kod ove nove generacije ploča smo primijetili malo duže POST vrijeme i sam ulazak u BIOS. U sučelju će nas dočekati uobičajeni izbornici i opcije za igranje, a novost je DIMM Flex opcija koja u ovisnosti o temperaturi modula automatski podešava tajminge i ubrzava rad memorije. Softverska je podrška standardno bogata, a uključuje Armoury Crate, AI Suite 3, AIDA64 Extreme (jednogodišnja licenca), Aura Creator, Aura Sync, GameFirst, ROG CPU-Z, Sonic Studio, DTS Sound Unbound i Internet Security (jednogodišnja puna licenca), WinRAR (trial), Adobe Creative Cloud (trial) itd.

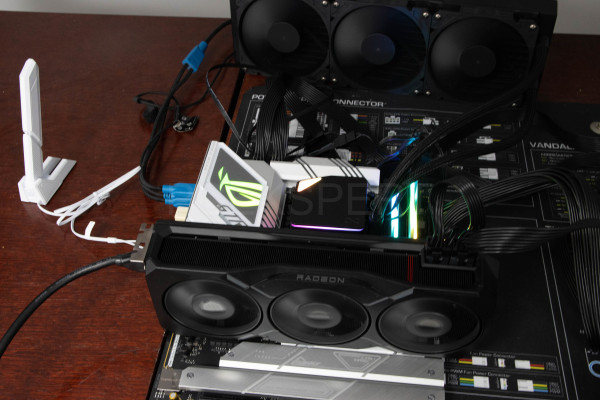

Testirali smo uz pomoć G.Skill Trident Z5 RGB F5-6800J3445G16GX2-TZRS memorije, AMD Radeon RX 7900XT grafičke kartice i ostalog već poznatog hardvera kojeg možete vidjeti u tablici. Procesor je hlađen moćnim Alphacoolovim 360-milimetarskim T38 hladnjakom čiju ste recenziju mogli čitati.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu.
Overclocking
Procesor smo overclockirali uz AI Overclocking opcije što je rezultiralo blagim porastom performansi, no kao i ranije smo kod 14900K procesora ipak limitirani hlađenjem za još bolje rezultate.
Rezultati testiranja
UL test
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Asus TUF Gaming Z790-PRO WiFi,Asus ROG Maximus Z790 Dark Hero,Asus ROG Strix Z790-A Gaming WIFI II,Asus ROG Maximus Z790 Formula,Gigabyte Z790 Aorus Master X" values="10725,10671,10402,10351,10081" colors="blue,red,blue,blue" height="300"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus ROG Maximus Z790 Dark Hero,Asus ROG Maximus Z790 Formula,Asus ROG Strix Z790-A Gaming WIFI II,Asus TUF Gaming Z790-PRO WiFi,Gigabyte Z790 Aorus Master X" values="17056,17054,17049,16944,16362" colors="blue,blue,red,blue,blue,blue" height="400"]
U oba UL testa ova ploča izvlači prosječne rezultate.
CPU testovi
Blender
[ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Asus TUF Gaming Z790-PRO WiFi,Gigabyte Z790 Aorus Master X,Asus ROG Strix Z790-A Gaming WIFI II,Asus ROG Maximus Z790 Formula,Asus ROG Maximus Z790 Dark Hero" values="59.09,59.33,59.41,59.59,60.21" colors="blue,blue,red,blue,blue" height="400"]
[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Gigabyte Z790 Aorus Master X,Asus ROG Maximus Z790 Formula,Asus TUF Gaming Z790-PRO WiFi,Asus ROG Strix Z790-A Gaming WIFI II,Asus ROG Maximus Z790 Dark Hero" values="292.85,292.97,293.33,294.72,296.13" colors="blue,blue,blue,red,blue" height="400"]
Cinebench R23
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Asus ROG Maximus Z790 Dark Hero,Asus ROG Maximus Z790 Formula,Asus ROG Strix Z790-A Gaming WIFI II,Gigabyte Z790 Aorus Master X,Asus TUF Gaming Z790-PRO WiFi" values="40695,39700,39402,39314,39093" colors="blue,blue,red,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Asus ROG Maximus Z790 Formula,Gigabyte Z790 Aorus Master X,Asus ROG Strix Z790-A Gaming WIFI II,Asus ROG Maximus Z790 Dark Hero,Asus TUF Gaming Z790-PRO WiFi" values="2306,2306,2295,2293,2281" colors="blue,blue,red,blue,blue" height="400"]
Corona 1.3
[ichart headers="ID, Time (s)" title="Corona 1.3 Benchmark (sekunde, manje je bolje)" labels="Asus ROG Maximus Z790 Formula,Asus ROG Strix Z790-A Gaming WIFI II,Gigabyte Z790 Aorus Master X,Asus TUF Gaming Z790-PRO WiFi,Asus ROG Maximus Z790 Dark Hero @ OC" values="36,36,36,36,37" colors="blue,blue,red,blue,blue" height="400"]
Handbrake transcode 4K to 1080p
[ichart headers="ID, CPU (average fps)" title="Handbrake" htitle="4K H.264 mkv to mp4 (average fps)" labels="Asus ROG Maximus Z790 Formula,Gigabyte Z790 Aorus Master X,Asus ROG Maximus Z790 Dark Hero,Asus ROG Strix Z790-A Gaming WIFI II,Asus TUF Gaming Z790-PRO WiFi" values="83.53,83.034,82.93,82.92,82.67" colors="blue,blue,blue,red,blue" height="400"]
V-Ray
[ichart headers="ID, Score (ksamples)" title="V-Ray Benchmark 4.10.03 (ksamples)" labels="Asus ROG Maximus Z790 Dark Hero,Asus ROG Maximus Z790 Formula,Asus ROG Strix Z790-A Gaming WIFI II,Gigabyte Z790 Aorus Master X,Asus TUF Gaming Z790-PRO WiFi" values="39294,39252,38995,38968,38645" colors="blue,blue,red,blue,blue" height="400"]
Prosječni rezultati za ovu ploču u svim testovima.
AI Overclocking
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus ROG Maximus Z790 Dark Hero @ OC,Asus ROG Strix Z790-A Gaming WIFI II @ OC,Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Maximus Z790 Formula @ OC" values="17288,17168,17142,17084" colors="blue,red,blue,blue" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Asus ROG Maximus Z790 Formula @ OC,Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Maximus Z790 Dark Hero @ OC,Asus ROG Strix Z790-A Gaming WIFI II @ OC" values="41112,40286,39338,39227" colors="blue,blue,blue,red" height="400"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Strix Z790-A Gaming WIFI II @ OC,Asus ROG Maximus Z790 Dark Hero @ OC,Asus ROG Maximus Z790 Formula @ OC" values="2300,2293,2283,2270" colors="blue,red,blue,blue" height="400"]
[ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Maximus Z790 Formula @ OC,Asus ROG Maximus Z790 Dark Hero @ OC" values="58.51,59.24,59.66,60.3" colors="blue,blue,blue,red" height="400"]
[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Asus ROG Maximus Z790 Formula @ OC,Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Strix Z790-A Gaming WIFI II @ OC,Asus ROG Maximus Z790 Dark Hero @ OC" values="281.82,282.11,287.52,296.66" colors="blue,blue,red,blue" height="400"]
[ichart headers="ID, Score (ksamples)" title="V-Ray Benchmark 4.10.03 (ksamples)" labels="Asus TUF Gaming Z790-PRO WiFi @ OC,Asus ROG Strix Z790-A Gaming WIFI II @ OC,Asus ROG Maximus Z790 Formula @ OC,Asus ROG Maximus Z790 Dark Hero @ OC" values="39569,38978,38835,38162" colors="blue,red,blue,blue" height="400"]
AI overclocking kod ove ploče dosta čudno radi i jedini testovi koji su ovdje profitirali su 3DMark i Gooseberry. Naravno, kao i do sada, i9-14900K očito treba još moćnije hlađenje.
Zaključak
Asus je uzeo provjerenu tehnologiju i model ploče od prošle godine, te ju malo nadogradio. Dodali su WiFi 7 podršku i peti M.2 slot, te joj malo promijenili grafike i rezove na hladnjacima. To su sve izmjene za ovu godinu i korisnici koji su očekivali više će biti razočarani. Ipak, svi oni koji žele stabilnu arhitekturu, a imaju računala s Core generacijama 11 i starijim, svakako mogu krenuti u nabavku. Proizvodni proces je sazrio, platforma također, i zapravo se može osjetiti solidna razlika u performansama u odnosu na sve te toliko starije generacije. ROG Strix Z790-A Gaming WIFI II će se odlično uklopiti u priču bijelog builda, a donosi dobre performanse i sasvim pristojnu količinu opreme. S cijenom od oko 450 € u njemačkim dućanima za 70-tak je € skuplja od prošlogodišnje ploče, pa će kupci zapravo sami donijeti odluku koja je pametnija kupnja za njih.
