Još nismo gotovi sa Z890 pločama, ostalo ih je još dosta ta obraditi, a ovaj put je na redu moćna ROG Strix Z890-E Gaming WiFi. Najjača je to ploča iz Strix serije koja je pozicionirana iznad F modela. E i F su vrlo sposobne ploče i sasvim dovoljne entuzijastima i igračima koji ne ciljaju direktno na najjače ROG modele, a donose mnoštvo opreme.
U unboxing videu ploče možete vidjeti da nema većih promjena u u odnosu na prethodnu Z790 seriju, te naravno ranije testiranu Z890-F ploču. ROG Strix ploče su pakirane u klasičnu kutiju, čiji se dizajn i nije puno mijenjao već generacijama. Unutar kutije se ploča nalazi u antistatičkoj vrećici i položena u kartonsko ležište. Tu je WiFi antena, a ispod se nalazi ostatak bundlea koji se sastoji od:
2 x SATA 6Gb/s kabela
1 x termalna podloška za M.2 22110
1 x ASUS Wi-Fi Q-antena
1 x paketić plastičnih vezica
1 x M.2 Q-Latch paketić
1 x ROG privjesak za ključeve
1 x ROG Strix naljepnice
7 x paketić M.2 gumica
1 x brzi vodič za korisnike
I kad već bundle nije puno bogatiji nego kod Z890-F ploče, tada je sama ploča naprednija i s više mogućnosti. Za početak, dizajn im je vrlo sličan po očekivanju, ali je ova ploča na PCB iste veličine (ATX, 30,5 x 24,4 centimetra) smjestila više toga - čak sedam M.2 slotova s pripadajućim hladnjacima, više internih USB portova te moćniju napojnu jedinicu. M.2 slotovi postaju sve bitniji jer se tradicionalni 2,5 i 3,5-inčni diskovi izbacuju iz upotrebe, pa ako trebate mnoštvo prostora ovo je ploča za vas - uz jasno poneka ograničenja o kojima ćemo detaljnije niže u tekstu.

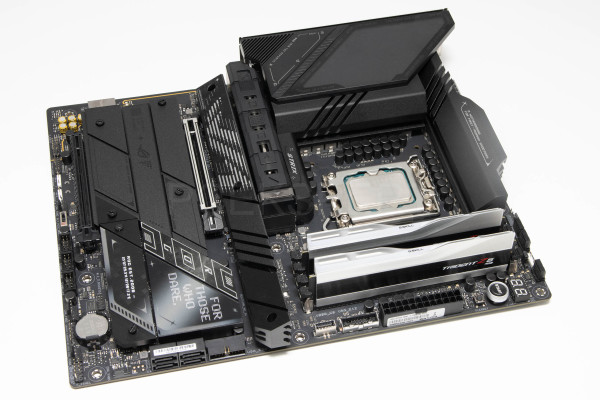

Ploča je vrlo uspješnog dizajna, sve je u crnim i sivim tonovima, a na njoj se nalazi puno aluminija. Za početak tu je veliki VRM hladnjak, zatim veliki hladnjak na prvom M.2 slotu, ispod kojeg je jedan dugački i deblji za dva M.2 slota, i nakon toga je još hladnjaka koji pokrivaju M.2 utore kao i hladnjak čipseta. Ploča je zbog svega toga i teška, a Asus se potrudio na sve te hladnjake staviti i neke od ROG oznaka kako bi se kupci imali čime ponositi. Da, kod E ploče stvarno i imaju razloga jer je riječ o iznimno moćnom i opremljenom modelu. I premda je riječ o mnoštvu opreme, onaj osnovni i dobar layout je zadržan pa tu nemamo nikakvih zamjerki.
VRM hladnjaci oko LGA1851 ležišta su masivni i moglo bi biti problema s velikim hladnjacima koji imaju vanjske ventilatore, kao i s pojedinim AIO rješenjima kao Arcticov Freezer III, djelomično zbog VRM hladnjaka, ali ponajprije zbog masivnog M.2 hladnjaka iza njega. Iza VRM hladnjaka, uz gornji rub ploče se nalaze dva standardna 8-pinska ProCool II konektora koji služe za dodatno napajanje procesora. Kao što znamo, rupe za hladnjake se nisu mijenjale, pa nema ni potrebe za novim hladnjacima.
Napojna jedinica je malo moćnija nego kod F modela jer ima 18 glavnih CPU faza, za razliku od 16. I dalje je riječ o teamed up dizajnu (svaki kanal na VRM kontroleru kontrolira po dvije faze), a nalazimo 18 (110 A) + 1 (90 A) + 2 (90 A) + 2 (80 A) faznu konfiguraciju. 110-amperski integrirani MOSFET-i (SPS-i) su MP87610, 90-amperski su MP87691, a 80-amperski su MP87681. Sve ih dakle proizvodi Monolithic Power Systems. VRM kontroler je DIGI+ EPU oznake ASP2432 i on se nalazi s donje strane ploče. Za napojnu jedinicu su korišteni i kvalitetni filtar kondenzatori Black Metallic 5K, kao i kvalitetne prigušnice.
VRM jedinica je vrlo robusna, a onda to i hladnjak mora pratiti. Za razliku od F ploče koja ima hladnjak u L, kao i napojnu jedinicu, E ima na tri strane razvučenu napojnu jedinicu te hladnjak u nekakvom krnjem U. Hladnjaci su povezani toplovodnom cijevi i na sebi imaju termalne podloške koje služe kao kontaktna površina s prigušnicama i SPS-ima. Pod dugotrajnim smo opterećenjem Core Ultra 5 245K procesora vanjskim IC termometrom izmjerili maksimalnih 52,2°C što je izvrstan rezultat, ali moramo znati da taj procesor nije namijenjen upotrebi uz ovu ploču, tu svakako mora biti Ultra 9 procesor.
Na desnoj i gornjoj strani ploče su smješteni uobičajeni konektori. Tu su četiri 4-pinska konektora na gornjoj strani za procesor i pumpu vodenog hlađenja, a do njih i jedan ARGB header. Na desnom rubu je POST dijagnostika s četiri malene LED-ice kao i display s dvije brojke za dijagnostiku, ispod kojeg su Start i Reset tipke. U blizini se nalazi i CPU Overvolt jumper. Četiri DIMM slota maksimalno podržavaju 256 GB DDR5 radne memorije brzine transfera do 8.800 MT/s. Podržana je DIMM i CUDIMM memorija, a podržani su i XMP i AEMP III profili.
Kao i kod jačeg Maximus modela tu je i DIMM FIT tehnologija (analizira module za optimizaciju performansi i potencijale probleme), kao i DIMM Flex. Ispod 24-pinskog ATX konektora nalazi se interni USB 3.2 Type A konektor, kao i USB 3.2 Type C interni konektor, koji je propusnosti 20 Gbps.
Na donjem se dijelu ploče nalaze i PCIe slotovi. Gore je jedan oklopljeni PCIe 5.0 x16 slot koji podržava X16 ili X8/x4/x4 modove rada, a na dnu se nalazi PCIe 4.0 x16 slot koji radi u x4 modu. Na lijevoj se strani nalazi ROG SupremeFX 7.1 audio jedinica iza koje kao u prošloj seriji stoji ALC4080 CODEC, Savitechovo SV3H712 pojačalo, pozlaćeni audio konektori, premium audio kondenzatori i poznati Dolby Atmos. Za mrežnu se povezivost brine Realtekov 5-gigabitni kontroler s Asus LANGuard zaštitom (osigurač).
Ova je ploča posebna po tome što ima čak sedam M.2 slotova, četiri od kojih kontrolira procesor a tri čipset. Prvi M.2_1 slot je po PCIe 5.0 x4 standardu i prima 22110 uređaje i manje. Ima i moćan hladnjak s Q-Slide mehanizmom i toplovodnom cijevi, a tu je i donji aluminijski hladnjak. M.2_2 slot podržava PCIe 4.0 x4 mod rada i 2280 uređaje, M.2_3 slot podržava PCIe 5.0 x4 mod rada i 2280 uređaje. Oba ova slota imaju i donje aluminijske hladnjake. M.2_4 slot podržava 2280 uređaje i radi u PCIe 5.0 x4 modu rada. M.2_3 i M.2_4 slotovi dijele resurse s prvim PCIe 5.0 x16 slotom pa ako popunimo bilo koji od dva, ili oba, propusnost PCIe 5.0 x16 slota pada na x8.
Ostala tri kontrolira Z890 čipset. M.2_5 podržava samo 2280 uređaje i radi u PCIe 4.0 x4 modu rada. M.2_6 podržava 2280 uređaje i radi u PCIe 4.0 x4 modu rada, a M.2_7 podržava 2242, 2260 i 2280 uređaje te radi u PCIe 4.0 x4 i SATA modu rada. Tu su i četiri SATA porta na desnoj strani. M.2 i SATA portovi podržavaju Intel Rapid Storage tehnologiju i RAID polja.
ROG Strix Z890-E Gaming WiFi - drugi dio
Hladnjak na prvom M.2 slotu je poprilično masivan, ima Q-slot mehanizam jednostavnog kopčanja, te toplovodnu cijev koja poboljšava odvodnju topline sa SSD-a. I hladnjak za niža dva slota je poprilično masivan, a ta prva tri M.2 slota imaju i donje aluminijske hladnjake. Naravno, na svim hladnjacima se nalaze i termalne podloške.
Hladnjak čipseta je solidnih dimenzija i ne zagrijava se previše. IC termometrom smo izmjerili 40°C, a HWiNFO očitao maksimalnih 60°C. Na samom se dnu ploče nalaze uobičajeni headeri, pa tu nalazimo dva A-RGB LED headera, četiri 4-pinska za ventilatore, tri interna USB 2.0 headera, Thunderbolt header, headere za dodatne temperaturne senzore, prednji panel, bateriju itd. Na ovom se dijelu ploče nalazi i Nuvotonov Super I/O kontroler, BIOS čip itd.
Donja strana ploče ima zanimljivu ROG Strix grafiku po PCB-u, a tu se kao što smo već naglasili nalazi i Digi+ VRM kontroler. Uz njega su inženjeri postavili i dodatne elektroničke komponente koje svoje mjesto nisu mogle naći s gornje strane.
Stražnji je I/O panel bogat portovima, a na njemu nalazimo sljedeće:
2 x Thunderbolt 4 (2 x USB Type-C)
9 x USB 10Gbps portova (7 x Type-A + 1 x USB Type-C + 1 x USB Type-C s do 30W PD brzim punjenjem)
3 x USB 5Gbps porta (4 x Type-A)
1 x DisplayPort
1 x HDMI port
1 x Wi-Fi modul
1 x Realtek 5Gb Ethernet port
2 x pozlaćena audio jacka
1 x Optical S/PDIF out port
1 x BIOS FlashBack tipka
1 x Clear CMOS tipka
Standard je da sve Z890 ploče donose po dva Thunderbolt 4 Type C porta propusnosti do 40 Gbps (dvosmjerno). Tu je i Intelov WiFi 7 BE200 modul s novim tipom konektora, koji podržava tri frekvencijska spektra (2,4/5/6 GHz), 320 MHz kanale i donosi maksimalnu propusnost od 5,8 Gbps. Uz to, podržava i Bluetooth v5.4. Napominjemo da će WiFi 7 raditi samo ako imate Windows 11 Pro u verziji 24H2. WiFi radi jako dobro, prijem je snažan i u prostoriji iznad routera i nema nikakvih smetnji.
Ploča je iznimno bogato opremljena i internim konektorima pa na njoj nalazimo ukupno osam 4-pinskih za ventilatore i vodene pumpe, a tu su i tri A-RGB LED headera, Chassis Intrusion header, CPU Over Voltage jumper i svi ostali koje smo do sada već spomenuli. Ventilatorima možemo detaljno upravljati uz pomoć Fan Xpert4 aplikacije unutar Armoury Cratea a podržana je i AI Cooling tehnologija. Kod izrade ROG Strix ploča Asus koristi najkvalitetnije komponente i svu svoju inženjersku moć pa kompromisa nema.
Na pokrovu stražnjih I/O portova, tj., na gornjoj strani aluminijskog VRM hladnjaka se nalazi Polymo rasvjeta s ROG logom koja je osvijetljena A-RGB LED-icama. Tom rasvjetom, kao i s tri A-RGB headera upravljamo Aura Sync aplikacijom koja se jasno nalazi unutar Armoury Crate aplikacije. I ostali se hardver naravno može sinkronizirati, pa je i rasvjeta Alphacoolovog hladnjaka, kao i ona na G.Skillovoj memoriji sinkronizirano radila s ostatkom.
UEFI sučelje BIOS-a je identično kao kod F modela, što znači da je standardno ROG-ovski bogato i potrebni su vam sati da sve istražite, a onda još puno vremena da sve usvojite. Ovo sati se može shvatiti i kao šala jer je sučelje iz nekog razloga puno sporije nego ranije. Potrebno je dosta da se prebacite između menija, a i za prihvaćanje promjena je potrebno duže vremena nego ranije.
Armoury Crate je centralni hub iz kojeg sve kontroliramo. Uz njega možemo koristiti, Hwinfo, ROG CPU-Z, Dolby Atmos, Thunderbolt share, GlideX, Driver Hub, Adobe Creative Cloud (trial), Internet Security (360 dana puna verzija), WinRAR (40 dana trial), AIDA64 Extreme (60 dana trial), USB Wattage Watcher, TurboV Core itd. ASUS donosi i niz AI Advisor mogućnosti kao što su AI Overclocking, AI Cooling II (one-click fan tuning) te AI Networking II.
Za razliku od prvih testova Z890 ploča, koristili smo 245K procesor jer nam 285K više nije bio pri ruci. Stoga će te u usporednim grafovima vidjeti rezultate ranije testirane TUF Gaming Z890-PRO WiFi i Maximus Z890 Extreme uz pomoć koje smo i testirali 245K procesor. Koristili smo i G.Skill Trident Z5 RGB F5-6800J3445G16GX2-TZRS memoriju, AMD Radeon RX 7900XT grafičku karticu i ostali već poznati hardvera kojeg možete vidjeti u tablici. Procesor je hlađen Alphacoolovim AIO hladnjakom Core Ocean T38. Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka i grafičkih benchmarka. Iskoristili smo ranije dobivene rezultate i grafove. Kao i do sada, testirali smo i potrošnje te zagrijavanje. Testirali smo na Windows 11 operativnom sustavu s 24H2 nadogradnjom, kao i kod testa AMD-ovih novih Zen 5 procesora.
Overclocking
Overclocking smo uz pomoć ASUS Advanced OC profila koji nije ništa povećao performanse, pa smo se onda sa svime pozabavili ručno. Za početak, napone smo digli na offset od +150 mV i krenuli dizati množitelje P jezgrama i dvama E klasterima jezgara. Zaustavili smo se na 5,5 GHz za P jezgre i na 4,8 GHz za E-jezgre. Unatoč ručnom podešavanju, P jezgre nisu htjele dalje od 5 GHz pod punim opterećenjem, a E jezgre su radile na zadanih 4,8 GHz. To je rezultiralo manjim pomakom performansi.
Rezultati testiranja
UL test
PCMark
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="Asus ROG Maximus Z890 Extreme,ASUS TUF Gaming Z890-PRO WiFi,ASUS ROG Strix Z890-E Gaming WiFi" values="9526,9522,9507" colors="blue,blue,red" height="300"]
3DMark
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Asus ROG Maximus Z890 Extreme,ASUS ROG Strix Z890-E Gaming WiFi,ASUS TUF Gaming Z890-PRO WiFi" values="12589,12588,12577" colors="blue,red" height="300"]
Performanse se ne razlikuju značajno i to je zapravo i očekivano. Sve ove ploče bi trebale izvući maksimum iz testnog procesora.
CPU Test
Blender
[ichart headers="ID, Time (s)" title="Blender Gooseberry benchmark (sekunde, manje je bolje)" labels="Asus ROG Maximus Z890 Extreme,ASUS ROG Strix Z890-E Gaming WiFi,ASUS TUF Gaming Z890-PRO WiFi" values="535.48,535.72,536.1" colors="blue,red,blue" height="300"]
Cinebench R24
[ichart headers="ID, CPU (pts)" title="Cinebench 24 nT" labels="ASUS ROG Strix Z890-E Gaming WiFi,ASUS TUF Gaming Z890-PRO WiFi,Asus ROG Maximus Z890 Extreme" values="1459,1455,1450" colors="red,blue,blue" height="300"]
[ichart headers="ID, CPU (pts)" title="Cinebench 24 1T" labels="Asus ROG Maximus Z890 Extreme,ASUS TUF Gaming Z890-PRO WiFi,ASUS ROG Strix Z890-E Gaming WiFi" values="133,133,132" colors="blue,blue,red" height="300"]
Ponovno vidimo da razlike nisu i ne mogu biti velike.
Zagrijavanje procesora @ Alphacool Core Ocean T38
[ichart headers="ID,Load (°C)" title="Maximum Core Temperature" htitle="Load (°C, manje je bolje)" labels="ASUS ROG Strix Z890-E Gaming WiFi,ASUS TUF Gaming Z890-PRO WiFi,Asus ROG Maximus Z890 Extreme" values="64,64,68" colors="red,blue,blue" height="300" min="0"]
[ichart headers="ID,Load (°C)" title="Average Maximum Core Temperature" htitle="Load (°C, manje je bolje)" labels="Asus ROG Maximus Z890 Extreme,ASUS ROG Strix Z890-E Gaming WiFi,ASUS TUF Gaming Z890-PRO WiFi" values="61,61,61" colors="red,blue,blue" height="300" min="0"]
Ovdje jedino Extreme nešto iskače s maksimalnom temperaturom, no prosjek je kao što vidimo kod svih isti.
Zaključak
ROG Strix Z890-E Gaming WiFi je izvrsna ploča koja donosi jako bogatu opremu, moćnu napojnu jedinicu i opcije koje će se svidjeti svim entuzijastima, overclockerima i gamerima. Moćnija je u svakom pogledu u odnosu na ROG Strix Z890-F Gaming WiFi model, donosi jaču napojnu jedinicu, 5 Gbps mrežu, više USB opcija i bolje hlađenje. Ako vam je to sve potrebno budite spremni izdvojiti oko 640 € u Hrvatskoj ili oko 570 € u Njemačkoj. S druge strane, većini će i Z890-F biti dovoljna koja u Hrvatskoj košta oko 550 €, a u Njemačkoj 480 €. Asus je u oba slučaja odradio odličan posao, pa većini ni neće biti potrebni čistokrvni ROG modeli.
