ASUS Sabertooth X99 – brzi test

Asus je na ovogodišnjem CeBitu u svoj X99 lineup matičnih ploča uvrstio i novu pripadnicu TUF serije - Sabertooth X99. Riječ je o ploči koja donosi kompletnu podršku za NVM Express uređaje, zatim USB 3.1 tehnologiju, a kao i uvijek tu je produženo jamstvo proizvođača od 5 godina. Ploča ima 11 kontrolera za ventilatore, 12 temperaturnih senzora i naravno potpunu termalnu zaštitu, kao i zaštitu od prašine. Sada je ta ploča pred nama pa smo ju naravno i isprobali.

Kao i svaki Sabertooth model, tako je i ova ploča maleni DIY projekt. Uz nju dolazi čitavo čudo poklopaca za prašinu za konektore i slotove, kao i termistorskih kabela:

• 2 x PCIe x16 slot dust covers
• 4 x DRAM slot dust covers
• 1 x PCIe x1 slot dust cover
• 1 x PCIe x4 slot dust cover
• 3 x Thermistor cable
• 1 x connector dust cover collection(onboard USB 3.0, LAN)
• 2 x On board USB 2.0 connector dust covers
• 11 x back I/O USB 2.0 connector dust covers
• 9 x On board SATA connector dust covers
• 1 x SATA Express connector dust cover
• 5 x Audio connector dust covers

Ovo sve je tu da onemogući ulaz prašine pod termalni štit i unutar konektora kako bi strujanje zraka ispod štita bilo neometano, a ploča dugo i hladno radila. Uz to, u pakiranju nalazimo i klasičan (ali i bogat) bundle koji se sastoji od:

• User's manual
• Accessory Guide
• ASUS Q-Shield
• 6 x SATA 6Gb/s cables
• 1 x ASUS 2-Way/3-Way SLI bridge
• 1 x Supporting DVD
• 1 x Q-connector (2 in 1)
• 1 x Assistant Fans (40mm)
• 1 x TUF Certification card
• 1 x TUF 5 Year Warranty manual
• 1 x TUF Inside sticker (white)
• 1 x STAY COOL BE TUF sticker (white)

Sama je ploča, kao i svaki Sabertooth obložena s termalnim štitom kako s gornje strane (plastika) tako i s donje strane (metal). Uloga štita je svima već dobro poznata - zaštita komponenata ploče od pregrijavanja, tj. toplinskog utjecaja ostalih komponenata (npr. grafičke kartice), zaštita od prašine te naravno poboljšanje strujanja zraka preko vitalnih komponenata koje stvara maleni 40 mm ventilator kojeg ugrađujemo iznad stražnjeg I/O panela. Karakteristika ploče su i kvalitetne i dugotrajne komponente poput TUF MOSFET-a, TUF prigušnica, 10K Ti kondenzatora itd., zatim kvalitetne i sveobuhvatne ESD zaštite (zaštita od elektrostatičkog izboja), te TUF ICe čipa koji kontrolira kompletan rashladni sustav, tj. ventilatore i mrežu temperaturnih senzora.

Novost za ovu ploču je TUF Detective tehnologija koja putem aplikacije za pametni telefon i USB konekcije (poseban port na stražnjem I/O panelu) omogućuje praćenje parametara rada, detekciju i dijagnostiku grešaka, te kontroliranje Power statusa (paljenje, gašenje i resetiranje).

Osim OC socketa s kojim se Asus hvali a koji je upotrebljiv jedino u situacijama ekstremnog overclockinga jer osigurava manji pad napona procesoru, tu je i tehnologije podešavanja napona za Cache sabirnicu koja povezuje CPU jezgre, DDR4 memorijske kontrolere, System Agent i L3 Cache. Povećanje ove frekvencije i napona ubrzava rad sistema, a kao što smo se i sami uvjerili donosi i veću stabilnost pri visokim brzinama DDR4 memorije. Ovo nam je posebno dobro došlo u nedavnom testu G.Skillovog DDR4 3000MHz kita. Layout gornjeg dijela ploče je sasvim solidno posložen, i unatoč činjenici kako je sve skupa malo stisnuto zbog plastičnog štita mjesta za hladnjake ima sasvim dovoljno. Rashladni sistem je posebno dizajniran za ovu ploču a svoj posao kao što smo nakon intenzivnog testiranja, overclockiranja i CPU-a i DDR4 memorije, odrađuje odlično te pregrijavanja napojne jedinice nema. Kada smo kod toga spomenimo kako napojna jedinica ima TUF ENGINE! dizajn koji donosi 8 + 2 fazni layout, ranije spomenute TUF komponente te DIGI+ kontrolu. Ploča podržava maksimalnih 64GB radne memorije brzine do 3200 MHz. Zbog specifičnog dizajna termalnog štita i neki od konektora su prilagođeni pa tako na gornjoj strani ploče nalazimo čak šest 4-pinskih konektora za ventilatore, tri napojna konektora (24, 8 i 4-pinski), a tu je i MemOK! tipka te interni USB3.0 konektor.

Ploča putem tri PCIe 3.0 x16 i jednog PCIe 2.0 x4 konektora donosi Quad-SLI i 3-way CFX podršku a koliko će PCIe stazica biti dostupno ponajprije ovisi koristite li 40-lane CPU (5960X, 5930K) ili 28-lane CPU (5820K). Uz to tu je i jedan PCIe 2.0 x1 utor. Mrežna je povezivost osigurana putem dva Gigabitna LAN kontrolera - Intel I218V te Realtek 8111GR koje potpomaže Asusova Turbo LAN aplikacija. Za zvuk se brine Realtekov dokazani ALC1150 kontroler (absolute pitch 192kHz/24-bit True BD Lossless) koji se zajedno s ostatkom audio hardvera nalazi na odvojenom dijelu PCB-a, a i kanali su razdvojeni na različitim slojevima PCB-a. Audio mogućnosti smo isprobali s našim vjernim Cambridge SoundWorks 5.1 zvučnicima i bili smo u potpunosti zadovoljni. Na donjem se dijelu ploče nalaze dodatna četiri 4-pinska konektora a tu se pod poklopcem skriva i M.2 Socket 3.

Kada je riječ o mogućnostima proširenja, ploča donosi jedan M.2 socket 3 (podrška za uređaje od 42 do 110 mm), zatim jedan SATA Express konektor, te osam SATA 6Gbps konektora s RAID 0, 1, 5 i 10 podrškom. USB podrška je za osam USB 3.0 portova, osam USB2.0 portova i dva USB 3.1 porta (svijetlo plavi utori na stražnjem I/O panelu). USB 3.1 portovi donose podršku za uređaje brzine sučelja do 10Gb/s a unazad su kompatibilni i s 3.0 te 2.0 uređajima. Na stražnjem se I/O panelu nalaze sljedeći konektori:

• 2 x LAN (RJ45) ports
• 2 x USB 3.1 (teal blue)
• 4 x USB 3.0 (blue)
• 4 x USB 2.0
• 1 x Optical S/PDIF out
• 5 x Audio jacks
• 1 x USB BIOS Flashback Buttons

UEFI sučelje je klasično, s bojama sličnim kao i onima na ploči, a kao i uvijek kod Sabertootha najbitniji dio je Monitor, odnosno Thermal Radar Temperature koji pokazuje parametre rada ploče i temperature svih njenih senzora. Naravno, ni overclocking nije zanemaren, pa je AiTweaker iznimno bogat opcijama, ali i izdašan naponima. Bez ikakvih smo problema naš testni 5820K natjerali na stabilnih 4.5 GHz a i G.Skill memoriju smo uspjeli natjerati na 3100 MHz pri 15-15-15-35 latencijama. Još jedna bitna stavka kod Sabertootha je i softverska podrška, pa je kao i uvijek tu Thermal Radar 2 aplikacija koja je u sklopu AI Suite-a III. Ona omogućuje kontrolu nad 11 konektora za ventilatore, te praćenje temperatura na 12 točaka mjerenja na ploči. Uz to donosi i kontrolu nad brzinom ventilatora Asusovih grafičkih kartica, ima mogućnost snimanja napona, temperatura i rada ventilatora (History), te donosi i kontrolu nad DIGI+ napojnom jedinicom.

Test sistem

Test sistem :: Hardware Matična ploča Asus Sabertooth X99 Procesor Intel Core i7-5820K Memorija G.Skill DDR4 4x 4GB 2666MHz C15, F4-2666C15Q-16GRR & 4 x 4GB 3000MHz C15, F4-3000C15Q-16GRR Grafičke kartice AMD Radeon R9 295X2 8GB; Zvučna kartica On Board SSD Corsair Neutron XT 480GB Napajanje Thermaltake Grand 1050W Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 Chipset datoteke Intel Chipset Driver 10.0.13, HD Graphics Driver 15.​28.​22.​3517 DirectX verzija 11 AIDA 64 Extreme Edition v.4.30.2900 3DMark FireStrom PCMark 8 Home, Accelerated

  Način testiranja i overclocking

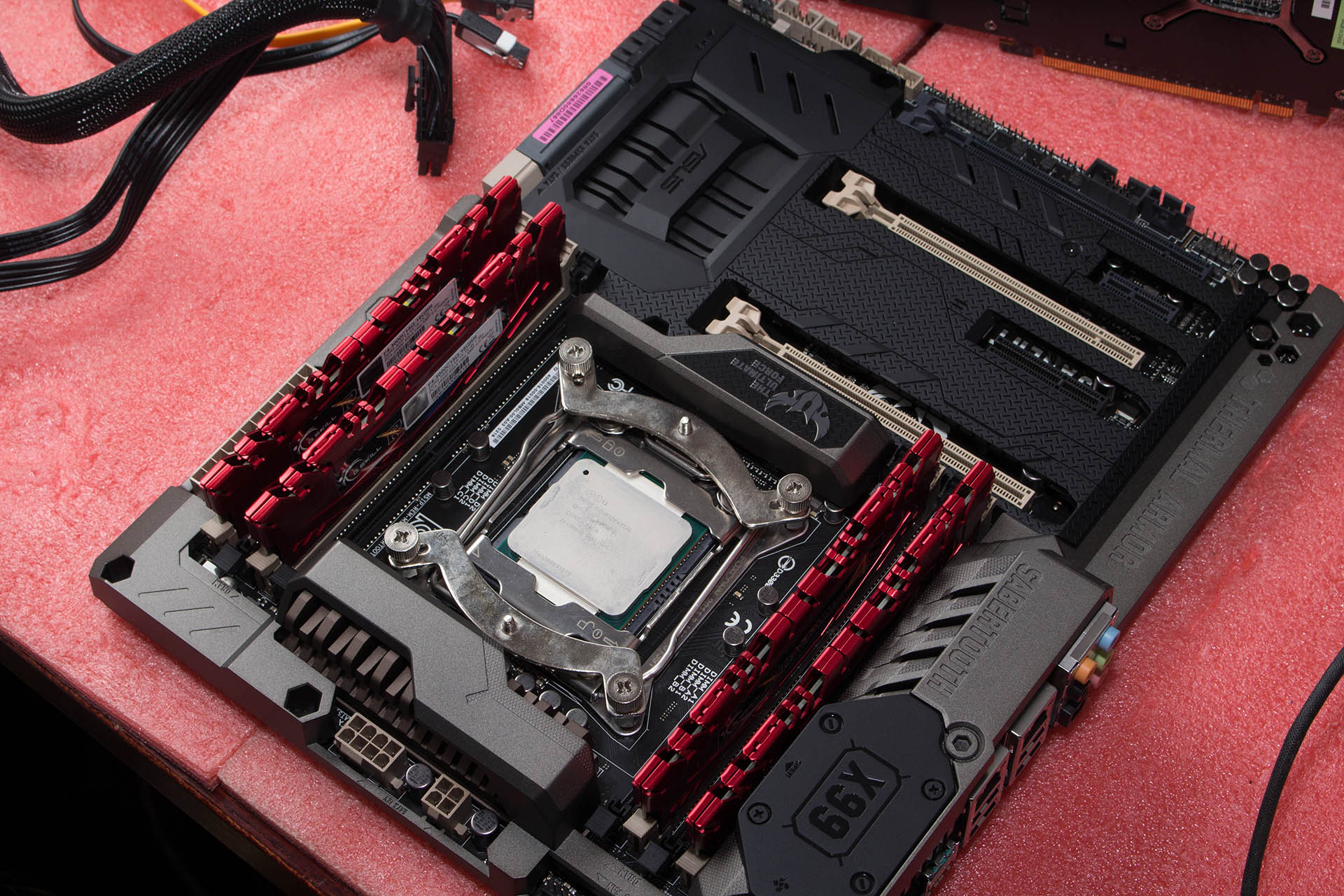

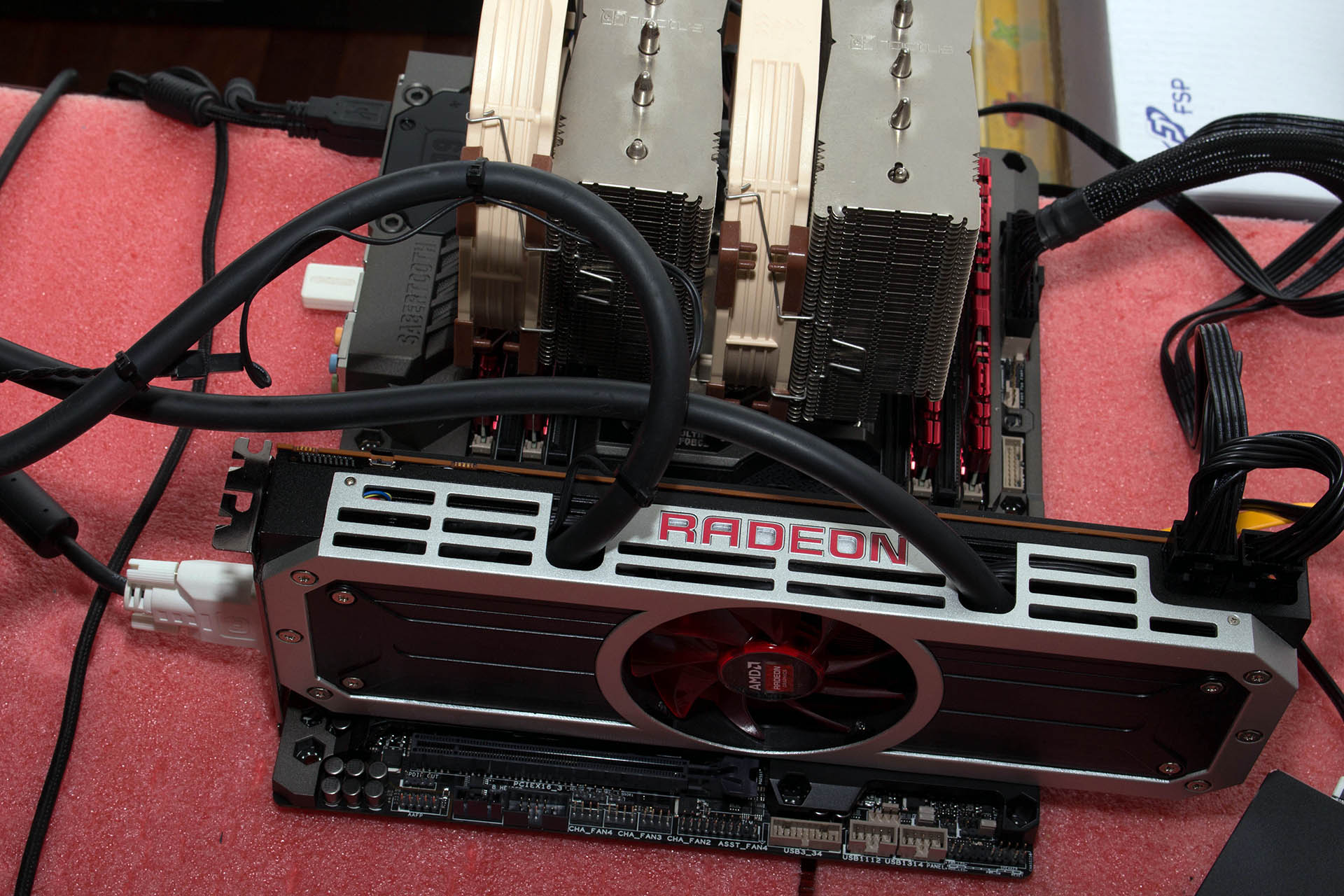

Ploču smo testirali uz pomoć i7-5820K procesora, dva G.Skillova DDR4 kita brzina 2667MHz i 3000MHz memorije, Noctuinog D15 hladnjaka te AMD-ove Radeon 295X2 kartice. I ova Asusova ploča nema neovisan x26 množitelj za memoriju pa prilikom podizanja XMP profila dolazi i do neminovnog podizanja STRAP-a sa 100 na 125MHz, te laganog overclockinga procesora. Zbog toga ploču usporešujemo samo s Asusovim pločama koje smo testirali ranije. Kao što smo na prethodnoj stranici spomenuli, OC potencijal ploče je izvrstan te smo bez problema procesor overclockirali na stabilnih 4.5GHz,  a 2666MHz memoriju na 3000 MHz pri malo višim latencijama od onih tvorničkih, a 3000MHz memoriju do 3100 MHz na latenicjama XMP profila - u svakom slučaju pohvalno.

Rezultati testova [ichart headers="ID,Score" title="PCMark 8" htitle="Score"  labels="Asus Sabertooth X99,Asus X99-PRO,ASUS X99-A" values="3970,3962,3959" colors="yellow,blue,blue" height="200", min="0" max="4000"] [ichart headers="ID,Score" title="3DMark" htitle="Score"  labels="Asus X99-PRO,ASUS X99-A,Asus Sabertooth X99" values="16295,16292,16289" colors="green,green,orange" height="200", min="0" max="17000"] PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Sabertooth ovdje pokazuje mješovit rezultat no razlike su minimalne. [ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)"  labels="Asus X99-PRO, ASUS X99-A" values="49999,49837,49828" colors="red,blue,blue" height="300", min="0" max="56000"] [ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)"  labels="Asus X99-PRO, ASUS X99-A" values="47011,46937,46933" colors="red,blue,blue" height="300", min="0" max="56000"] [ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)"  labels="Asus X99-PRO, ASUS X99-A" values="55427,55275,55265" colors="red,blue,blue" height="300", min="0" max="56000"] Memorijske performanse su iznad ranije testiranih ploča, no ponovno, razlike nisu velike.   Zaključak Asus kao i uvijek nastavlja s tehnološkim inovacijama pa ovo nije samo predstavljanje novog i već viđenog Sabertooth modela, nego ploča donosi novu USB 3.1 tehnologiju, a tu su i neke novotarije poput TUF Detective tehnologije. Ploča je napravljena vrlo kvalitetno, donosi poznate TUF tehnologije, te bogatu opremu koja uključuje M.2 Socket 3, kvalitetan zvučni podsustav, dual Gigabit LAN, podršku za multi GPU tehnologije, SATA Express i još mnogo toga. Odličan je overclocker, a kao šlag na tortu je pet godišnje jamstvo proizvođača. No, kako to uvijek bude postoji i ali. Taj ali je cijena Haswell-E platforme koja uključuje visoku cijenu procesora i memorije, a ni ploča nije jeftina. Sabertooth X99 se kod nas još ne nalazi u prodaji a u EU joj se cijena kreće oko paprenih 370 €. To ju smješta i do 70 € iznad X99 Pro modela, ali po našem mišljenju toliko i vrijedi.
