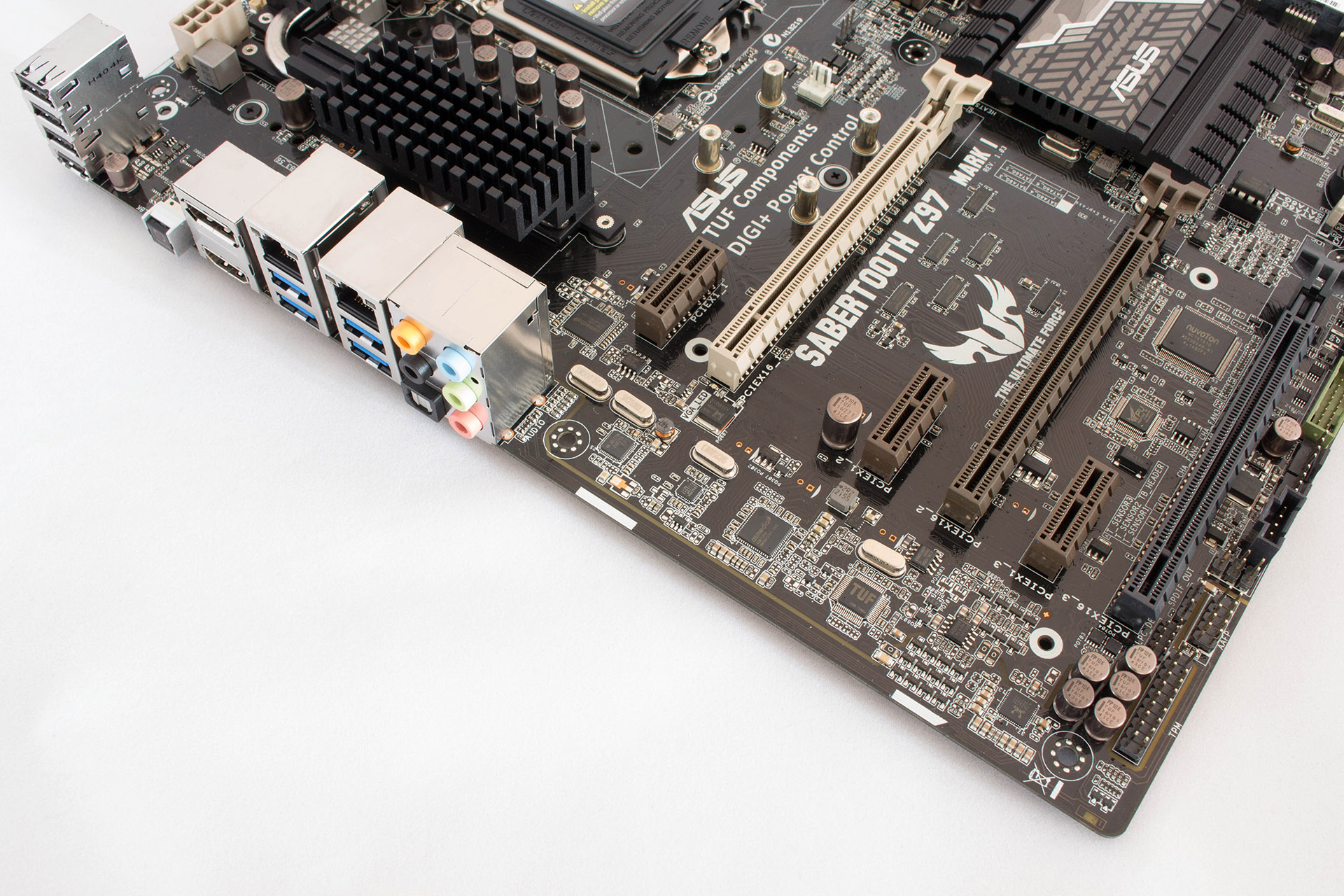

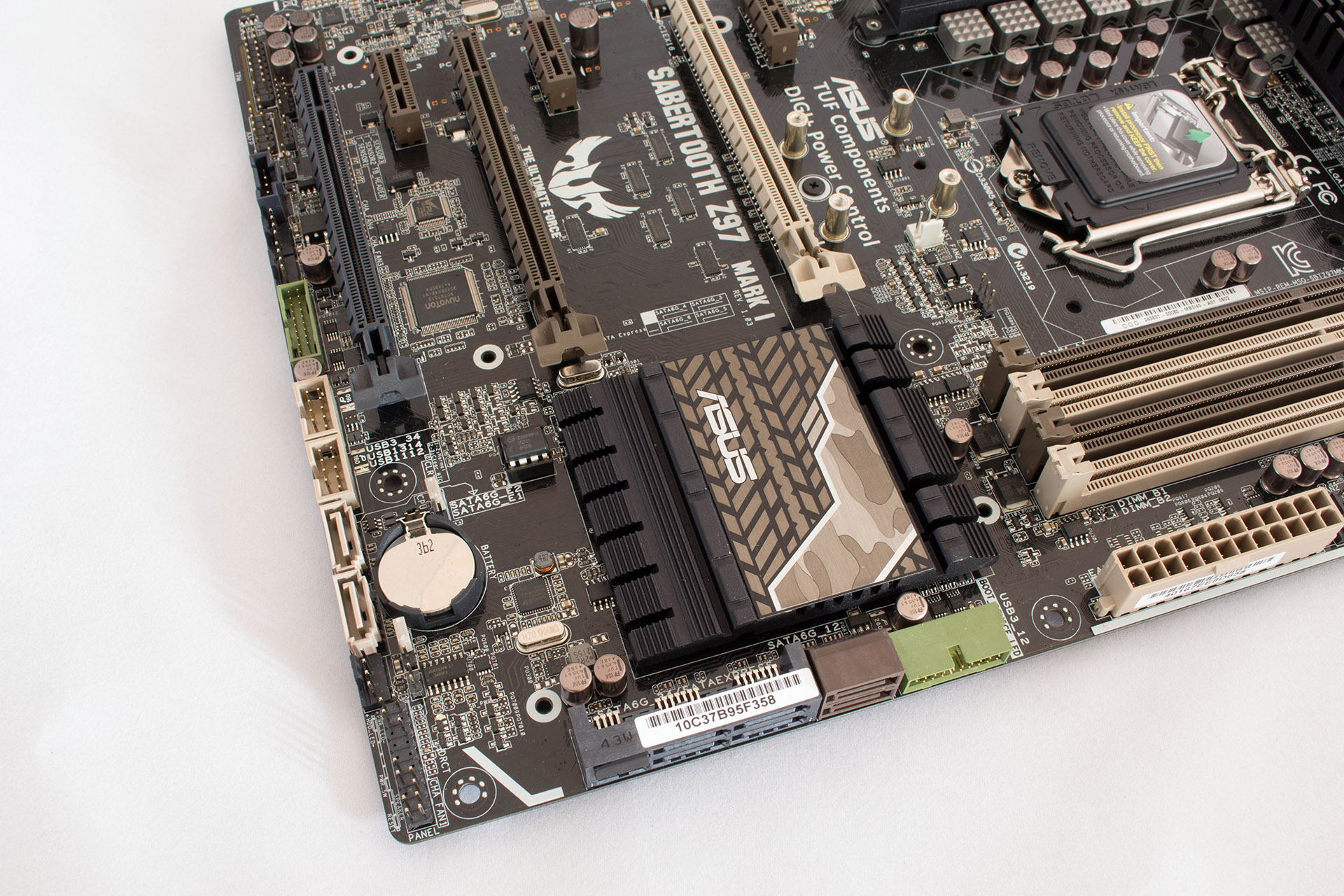

Donja je strana ploče ispunjena mnoštvom kontrolera, konektora i utora po običaju. Počevši od dna tu se nalazi ALC1150 Audio Codec, zatim TUF kontroler (kontrola mreže senzora – Radar 2), zatim ASM1184e switch koji konvertira jedan PCIe x1 Gen2 upstream port u 4x PCIe x 1 downstream porta. Iznad njega su po jedan Realtekov i Intelov LAN kontroler, a točno iza Audio konektora nalazi se i ASM1042ae USB3.0 kontroler koji pretvara dvije PCIe stazice u dva USB3.0 porta. Kuriozitet za one koji nisu znali – ASMedia je Asusova odnosno Asustekova podružnica. Ploča ima jedan PCIe x16 utor, tri PCIe x1, jedan PCIe x8 i jedan PCIe x4 utor. Standardna je podrška za CFX i SLI ograničena na dvije kartice koje će raditi u x8 modu u smeđem i svijetlosmeđem utoru. Na ovoj se strani ploče još nalazi i TPU kontroler te Nuvotonov Super I/O kontroler, desno od kojeg je smješten BIOS čip i baterija. Na dnu ploče su TPM, AAFP, termalno senzori, Audio konektor, dva konektora za ventilatore, interni USB2.0 konektori, jedan USB3.0 interni konektor, dva vertikalna SATA konektora, F_PANEL konektor, jumperi te ASM1061 kontroler koji konvertira jednu PCI Express stazicu u dva SATA III porta. Ispod povećeg aluminijskog hladnjaka još se nalazi i Z97 čipset.

Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1

I/O stražnji panel:

  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x Optical S/PDIF out
  • 1 x USB BIOS Flashback
  • 2 x LAN (RJ45)
  • 4 x USB 3.0
  • 4 x USB 2.0
  • 5 x Audio jack(s)

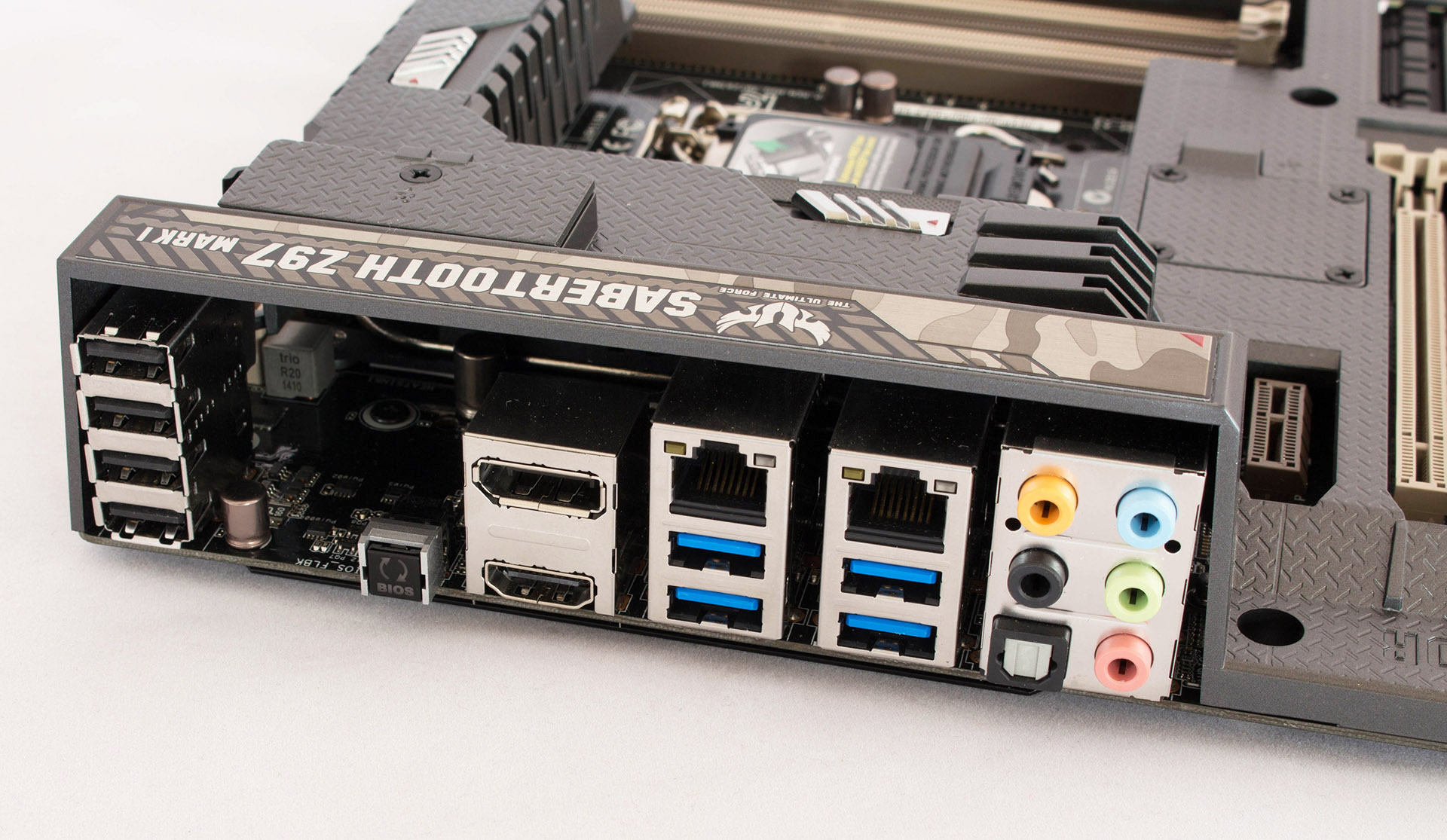

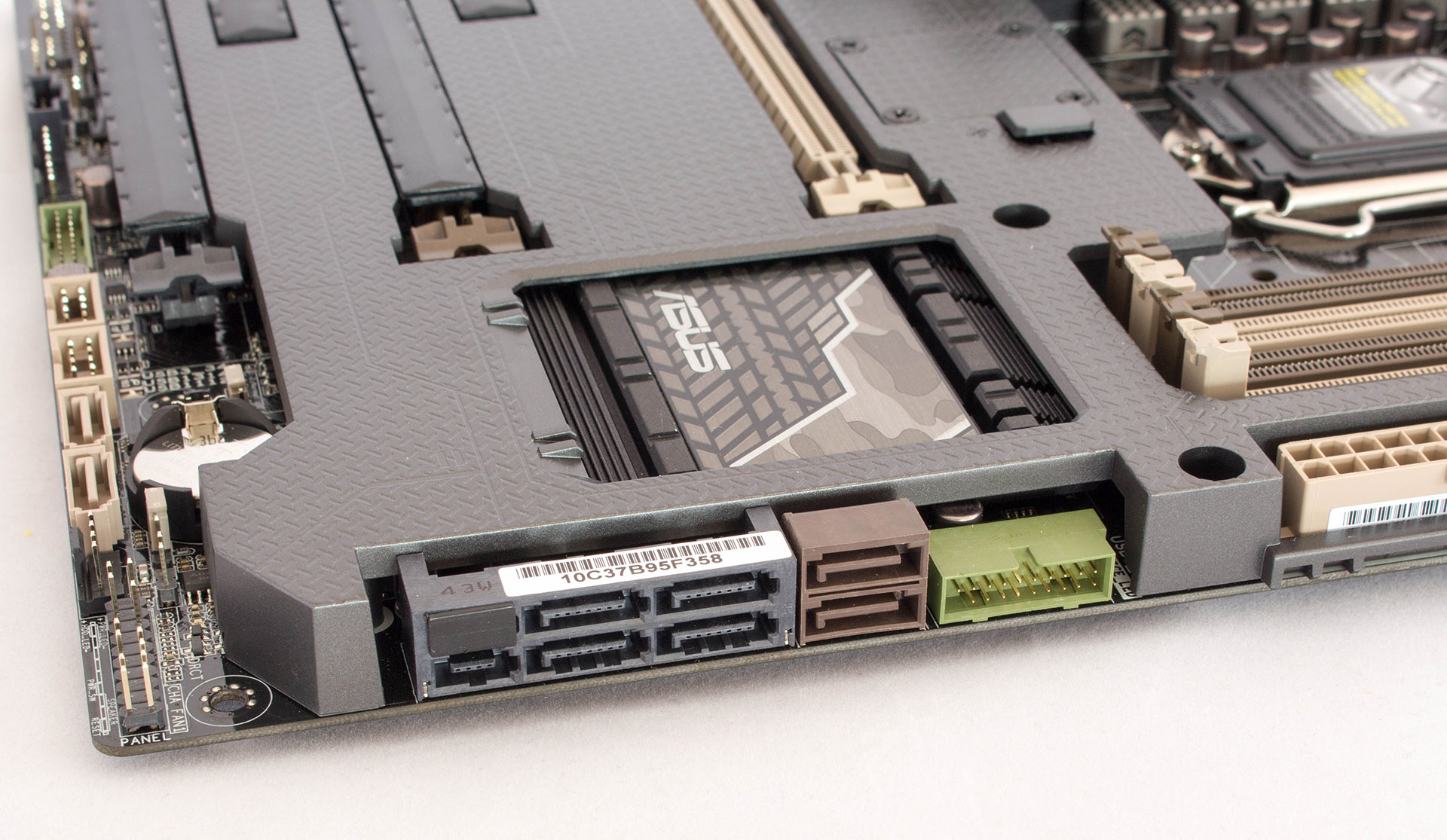

Stražnji je I/O panel klasičan sa četiri USB2.0 i četiri USB3.0 konektora, dva LAN porta, korisnom USB BIOS Flashback funkcijom, dva video izlaza itd. Slika ispred prikazuje raspored SATA, SATA Express i USB3.0 konektora.

ASUS Sabertooth Z97 M1 (dostupni naponi)
CPU Core Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V
CPU Cache Voltage Min. 0.001V, Max. 1.92V u koracima od po 0.001V
CPU System Agent Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
CPU Analog I/O Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
CPU Digital I/O Voltage Offset
Min. 0.001V, Max. 0.999V u koracima od po 0.001V
DRAM Voltage Min. 1.2V, Max. 1.92V u koracima od po 0.005V
PCH Core Voltage Min. 0.7V, Max. 1.80V u koracima od po 0.0125V
PCH VLX Voltage Min. 0.8V, Max. 2.0V u koracima od po 0.0125V
VTTDDR Voltage Min. 0.6V, Max. 1.00V u koracima od po 0.0125V
CPU Input Voltage
Min. 0.001V, Max. 1.92V u koracima od po 0.001V
Clock Crossing Voltage
Min. 0.1V, Max. 1.9V u koracima od po 0.00625V



Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1

Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1

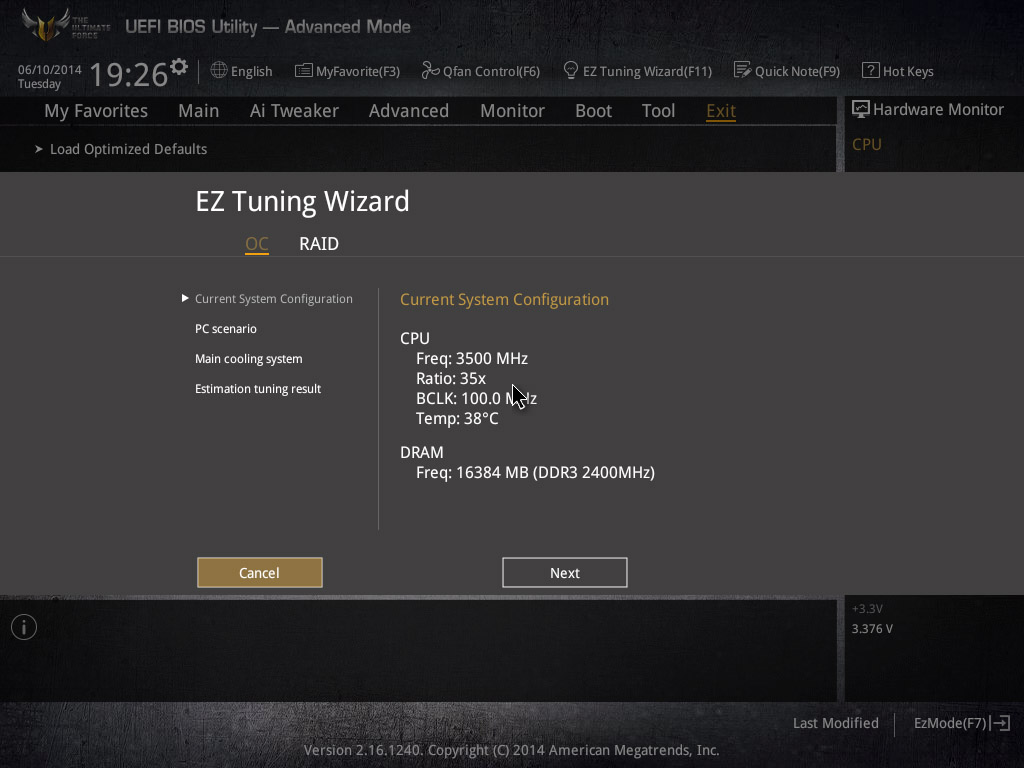

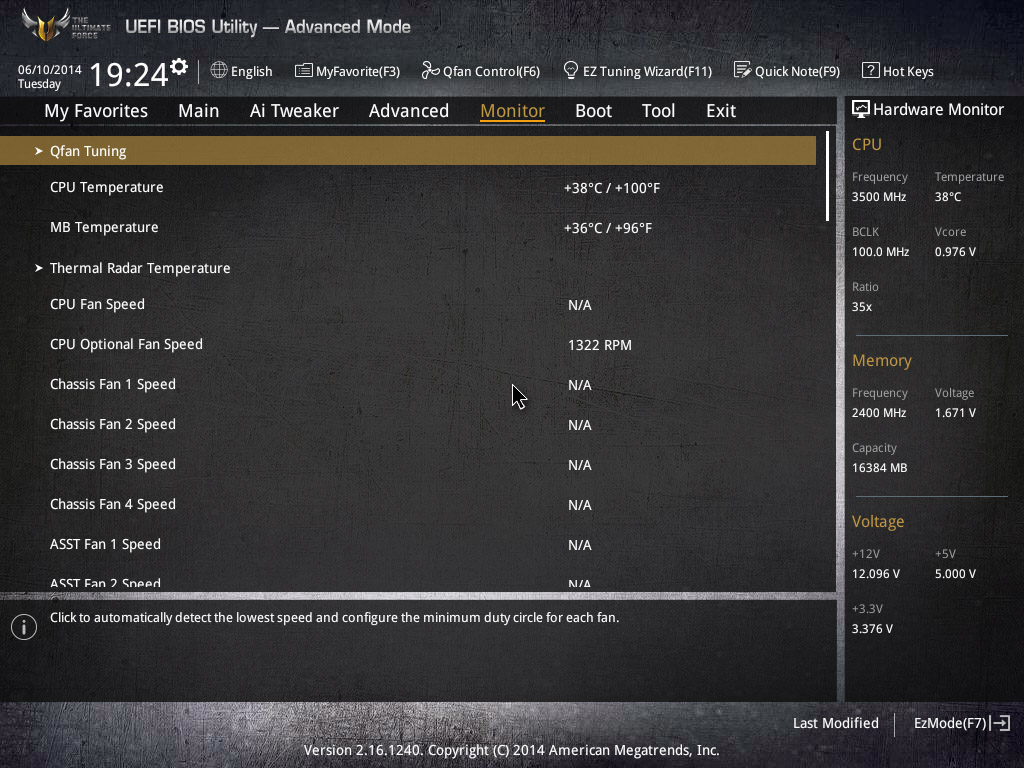

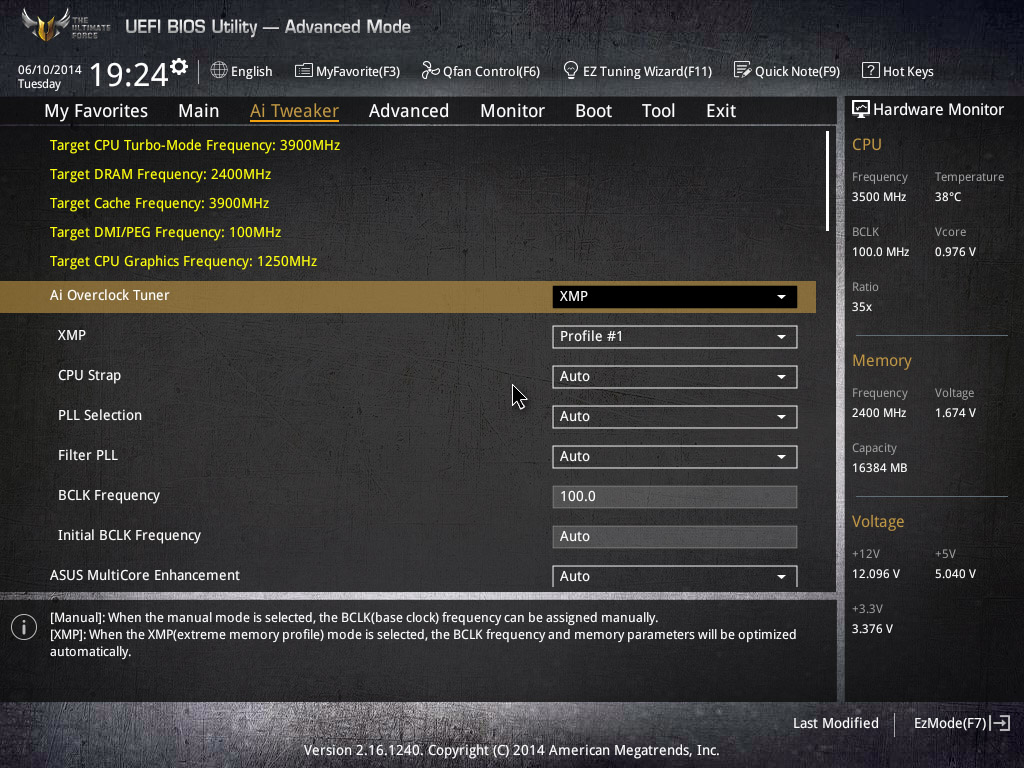

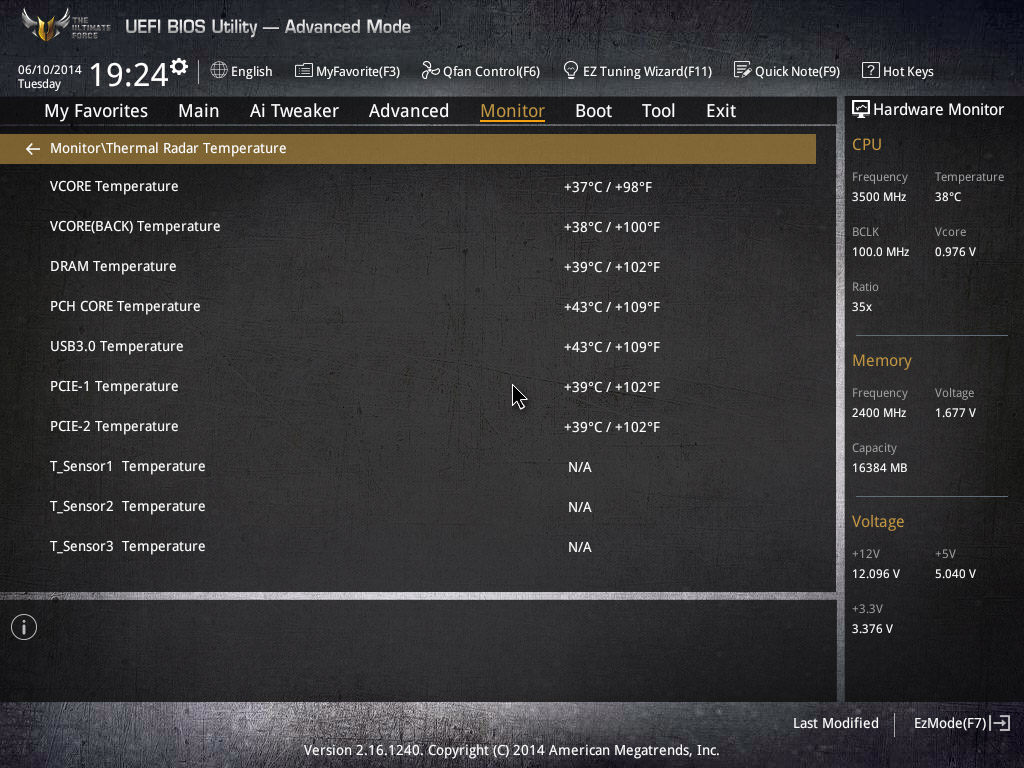

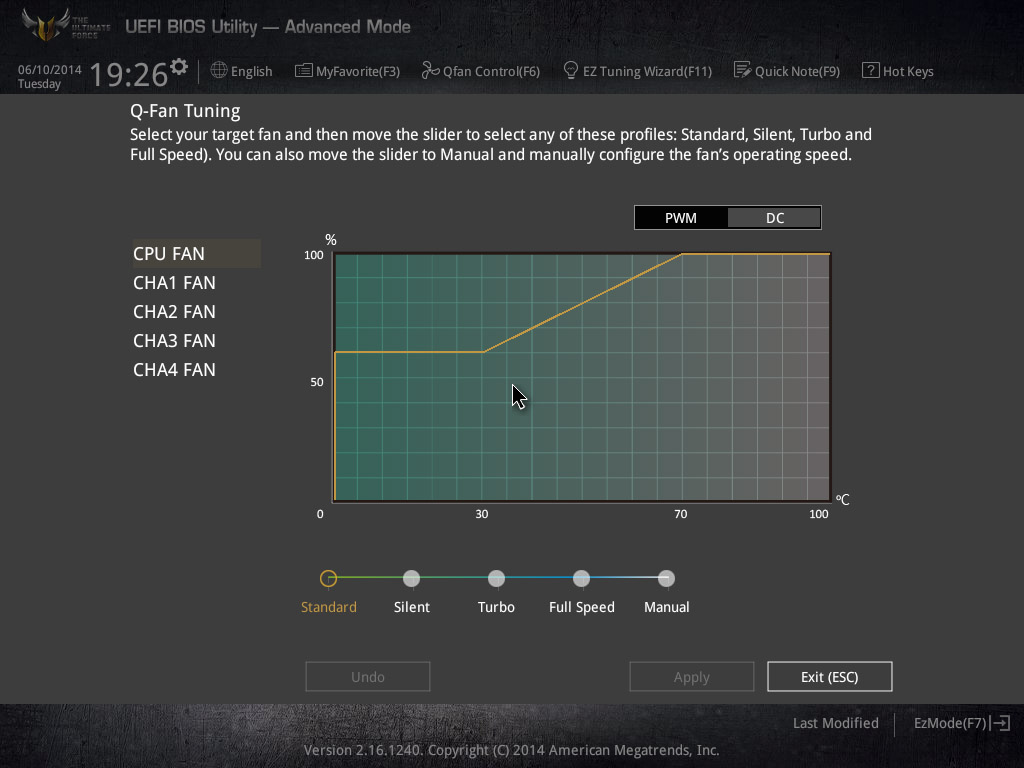

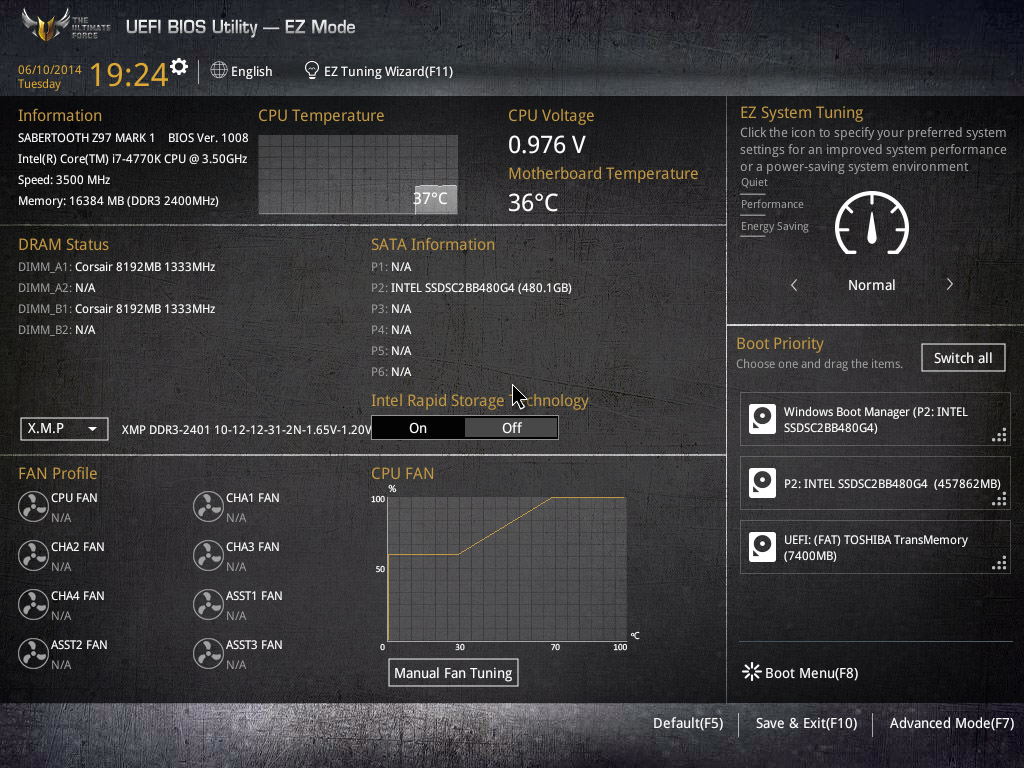

UEFI sučelje je rasporedom i mogućnostima identično ostatku ovogodišnjeg Z97 lineup-a s izuzetkom prikaza Thermal radar temperatura specifičnih za ovaj model. Overclocking sekcija je ista kao i na primjerice Deluxe ploči a i kontroler napajanja je identičan što vidimo po dostupnim naponima. Ploča ima solidan potencijal i naš je vrući 4770K dotjerala bez problema na 4.8 GHz.

Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1

Asus Sabertooth Z97 Mark 1 Asus Sabertooth Z97 Mark 1

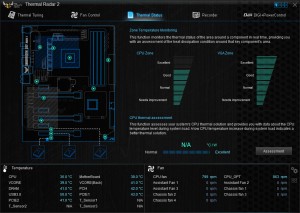

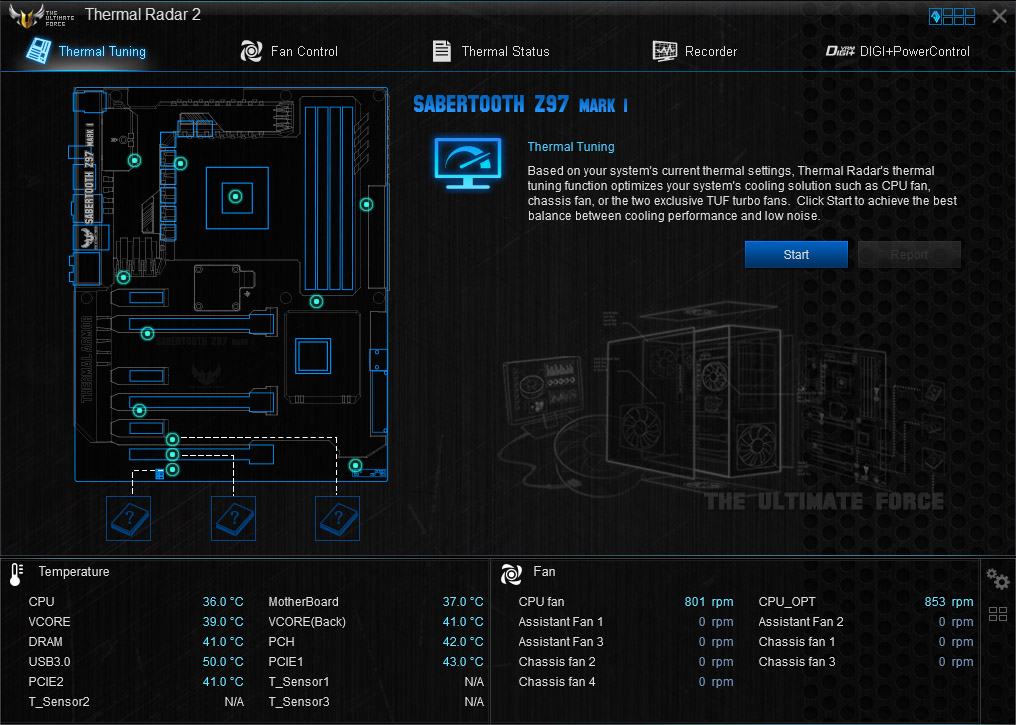

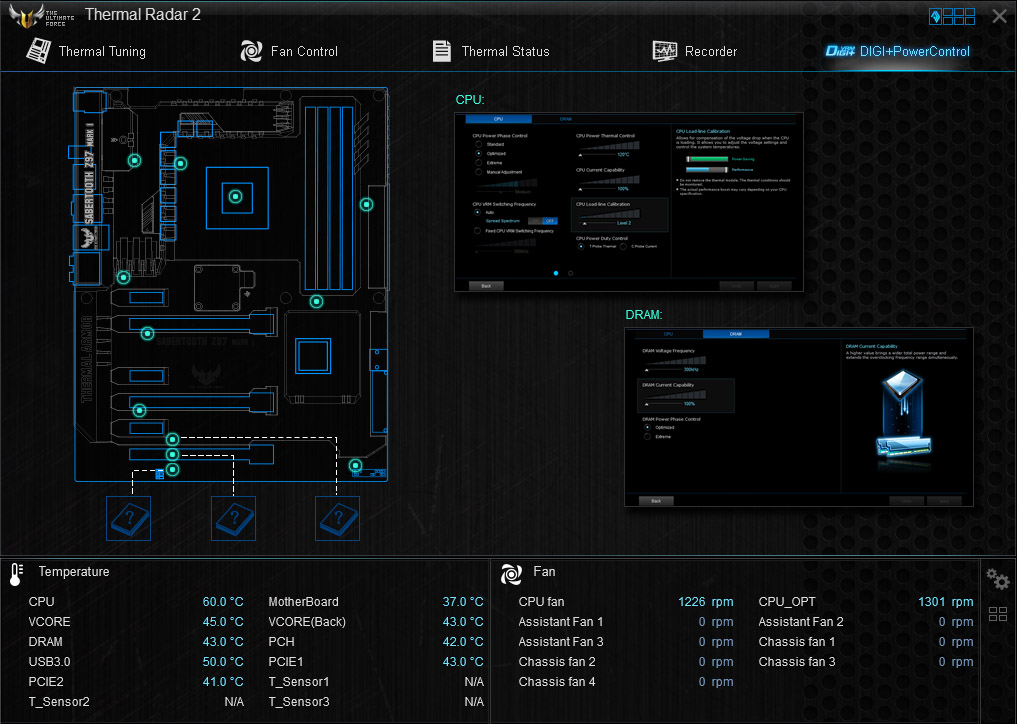

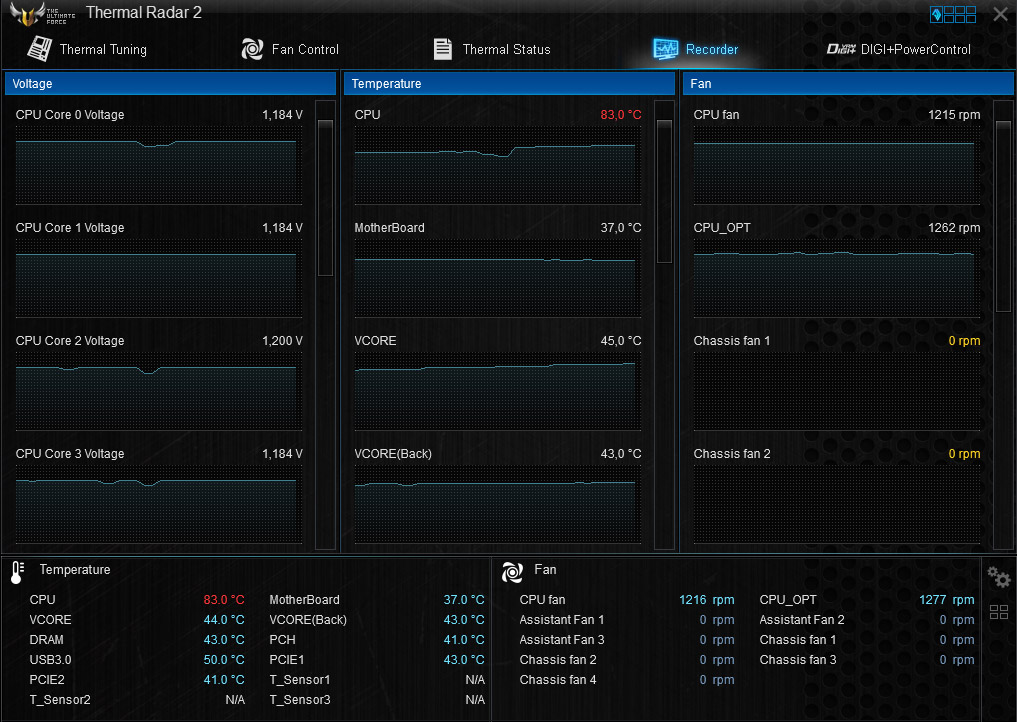

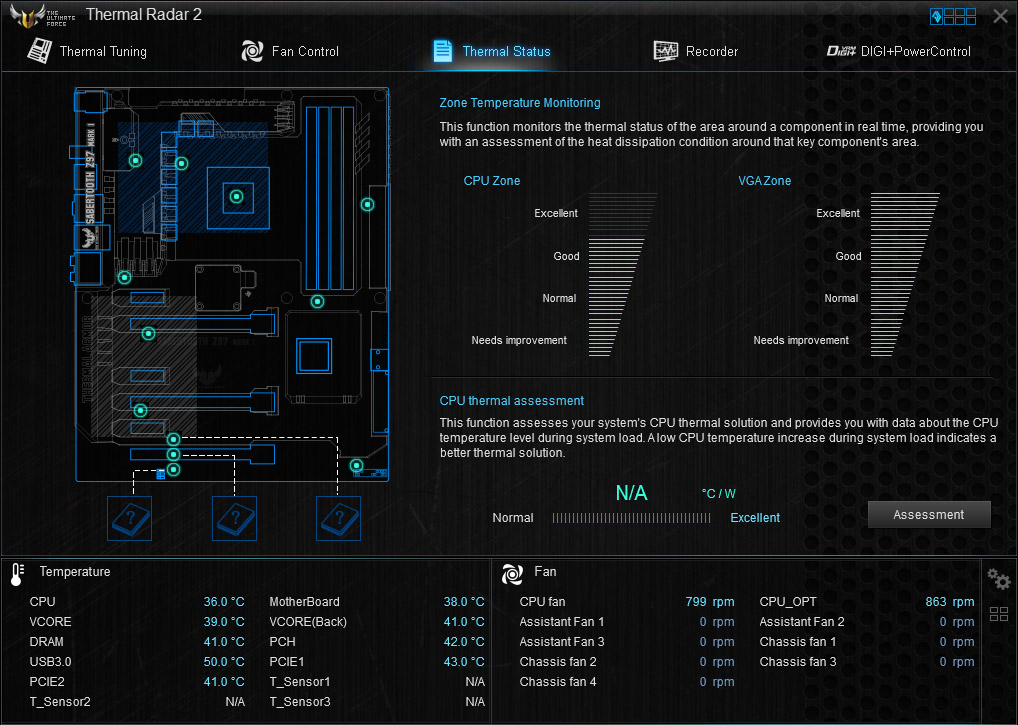

Sa softverske strane je i dalje glavni AI Suite III koji za Sabertooth modele ima dodatak u obliku Thermal Radar 2 softvera koji nudi Thermal Tuning, Fan Control, Thermal Status i Recorder i pridruženi DIGI+ Power Control. Termalna se mreža sastoji od devet ugrađenih senzora koji prate temperature ključnih dijelova ploče, te tri konektora na koje možemo spojiti sonde i postaviti ih gdje mi želimo. Recorder prati temperature kroz vremenski period, a vidimo kako senzori pokazuju temperature između 40 i 50°C kada je ploča pod opterećenjem (procesor čak na 83°C). Ove temperature smo izmjerili bez ugrađenih dodatnih ventilatora na ploči, koji pomažu spustiti pojedine temperature i do 4°C što je bitno kod overclockinga kada se sve pojačano zagrijava.
