Prije tri godine i otprilike četiri mjeseca prvi smo se put susreli sa Sabertooth pločama, a tada je u glavnoj ulozi bio P67 čipset namijenjen drugoj generaciji Intelovih Core procesora. Nakon nje su uslijedili testovi X58, 990FX, X79 i Z87 ploča, pa s pravom možemo reći kako smo se nagledali "sabljozubih" ploča. Asus je s ovo TUF serijom korisnicima odlučio pružiti maksimalnu kvalitetu i stabilnost sa jedinstvenom Thermal Armor značajkom, a ono po čemu su najpoznatije je pet godišnje jamstvo koje daje proizvođač. I kod ove nove, Z97 serije nije izostao ovaj model, a Asus je odlučio ponuditi ga u dvije izvedbe Mark I i II. Razlika je u tome što Mark I ima termalni oklop i sve dodatke koji idu uz njega, a II to nema, zbog čega je i jeftiniji.
Posebnost ove ploče je upravo u njenoj bogatoj dodatnoj opremi koja uključuje korisničke upute za rad, vodič za korištenje svih dodataka, ASUS Q-Shield, četiri SATA 6Gb/s kabela, jedan SLI mostić, jedan Q konektor (2 u 1), dva Accessory ventilatora ( 35 /40 mm ), upute za TUF 5 godišnje jamstvo po regijama i jedna TUF Inside naljepnica. Takozvani Accessory Package uključuje tri pokrova protiv prašine za PCIe x16 slotove, dva pokrova protiv prašine za DRAM slotove, tri PCIe x1 slot pokrova za prašinu, dva Short fan vijka, četiri Long fan vijka, Thermistor kabela, jedan back I/O dust okvir, jedna back I/O dust mrežica, jedan set pokrova protiv prašine za konektore (On board USB 3.0, DVI, HDMI, DP i LAN), dva pokrova za prašinu za On board USB 2.0 konektor, osam back I/O USB 2.0 pokrova za prašinu, sedam On board SATA pokrova za prašinu, jedan SATA Express pokrov za prašinu i pet pokrova za Audio konektore. Uz pomoć ove opreme je moguće gotovo cijelu ploču izolirati protiv prašine, ali i zadržati protok zraka ispod termalnog oklopa. Za kraj nam je ostao i medij na kojem se nalaze upravljački programi, anti virusni softver (OEM), ASUS/TUF CPU-Z, ASUS Utilities i EZ Update.

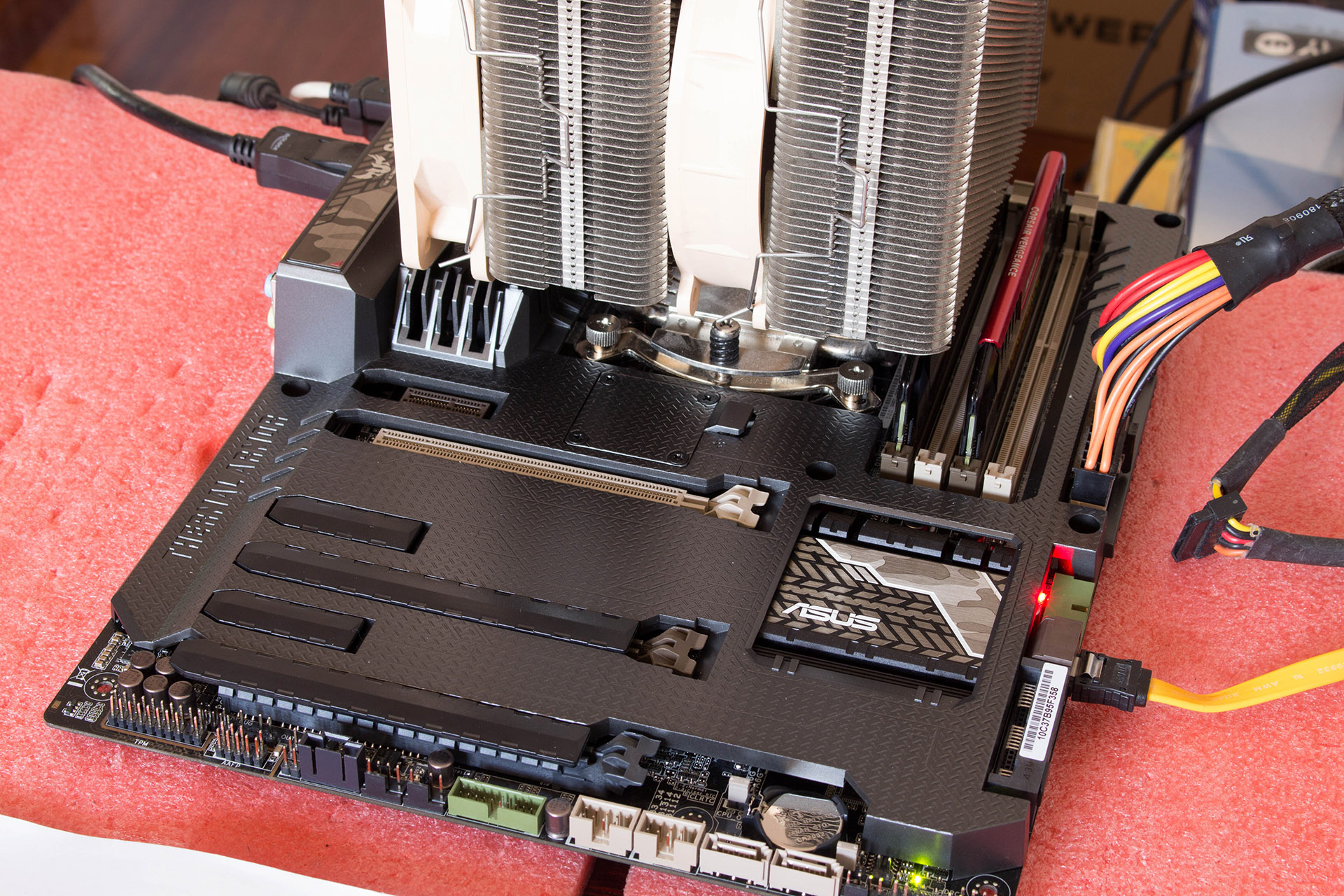

Vjerujemo kako je koncept Sabertooth ploča već svima dobro poznat, te kako znamo da je uloga ThermalArmora zaštita matične ploče od utjecaja temperature vanjskih komponenata kao što je grafičke kartica, ali i zaštita od prašine. Upravo iz tog razloga uz ploču dolaze svi ovi dodaci koji služe za zaštitu i Asus je jedinstven po tome. Thermal armor se sastoji od gornjeg plastičnog pokrova i donjeg metalnog okvira (TUF Frontier), pa je ova ploča vrlo teška ali i podnosi veća naprezanja jer ju cijeli oklop dodatno učvršćuje. Kako bi se komponente na ploči ispravno hladile, Asus uvijek prilaže i dva ventilatora za stvaranje zračne struje ispod oklopa, a njih montiramo na mjesto tik iznad prvog PCIe utora horizontalno, te iza stražnjeg I/O panela vertikalno. Mreža senzora se brine o nadzoru temperatura na kritičnim mjestima, a individualno je moguće postaviti do tri dodatna termalna senzora.
Zanimljivost Thermal Armora je i tehnologija reverzibilnog protoka zraka koja sprječava nakupljanje prašine na heatsinkovima koji su pokriveni zaštitom, ali i tzv. flow-valve koji na slikama iznad možemo vidjeti u zatvorenom i otvorenom stanju, a koji kontrolira pritjecanje zraka na toplovodne cijevi što je od pomoći kada sistem hladimo vodenim hlađenjem. Rashladni sistem ploče je inače vrlo učinkovit, te se i VRM hladnjaci i PCH hladnjak ne zagrijavaju previše tijekom dužih opterećenja. Preporučljivo je naravno ugraditi ventilatore za protok zraka koji dodatno smanjuju temperature što je ključno i kod overclockinga.
| Specifikacije
Asus Sabertooth Z97 Mark I
|
| Podržani
procesori |
Intel® Socket 1150 for the 5th/New 4th/4th Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors
Supports Intel 22 nm CPU
Supports Intel Turbo Boost Technology 2.0 |
| Čipset |
Intel Z97 |
| Memorija |
4 x DIMM, Max. 32GB, DDR3 1866/1600/1333 MHz Non-ECC, Un-buffered Memory *
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP) |
| Utori
za proširenja |
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (max @ x4 mode, black)
3 x PCIe 2.0 x1 |
| Multi-VGA
podrška |
Supports NVIDIA Quad-GPU SLI Technology
Supports AMD Quad-GPU GPU CrossFireX Technology |
| LAN |
Intel I218V, 1 x Gigabit LAN Controller(s), Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
Realtek 8111GR, 1 x Gigabit LAN Controller(s)
Dual Gigabit LAN controllers- 802.3az Energy Efficient Ethernet (EEE) appliance |
| Audio |
Realtek ALC1150 8-Channel High Definition Audio CODEC
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 112 dB SNR stereo playback output (Line-out at rear) and 104 dB SNR recording input (Line-in)
Audio Feature :
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Optical S/PDIF out port(s) at back panel
- BD Audio Layer Content Protection
- Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- Audio amplifier: Provides the highest-quality sound for headphone and speakers
- Unique de-pop circuit: Reduces start-up popping noise to audio outputs |
| Storage |
Intel Z97 chipset :
1 x SATA Express port, blackcompatible with 2 x SATA 6.0 Gb/s ports
4 x SATA 6Gb/s port(s), ,
Support Raid 0, 1, 5, 10
Supports Intel Smart Response Technology, Intel® Rapid Start Technology, Intel Smart Connect Technology
ASMedia® PCIe SATA controller :
2 x SATA 6Gb/s port(s), beige |
| USB |
Intel Z97 chipset :
6 x USB 3.0/2.0 port(s) (2 at back panel, blue, 4 at mid-board)
ASMedia USB 3.0 controller :
2 x USB 3.0/2.0 port(s) (2 at back panel, blue)
Intel Z97 chipset :
8 x USB 2.0/1.1 port(s) (4 at back panel, black, 4 at mid-board) |
| BIOS |
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.7, WfM2.0, SM BIOS 2.8, ACPI 5.0, Multi-language BIOS,
ASUS EZ Flash 2, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log,
F12 PrintScreen, F3 Shortcut functions, and ASUS DRAM SPD (Serial Presence Detect) memory information |
| Format |
ATX Form Factor ( 30.5 cm x 24.4 cm ) |
| Interni I/O portovi |
2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x SATA Express connector: , compatible with 2 x SATA 6.0 Gb/s ports
1 x TPM header
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
4 x Chassis Fan connector(s) (4 x 4 -pin)
3 x Assistant Fan connector(s) (2 x 3 -pin, 1 x 4 -pin)
1 x S/PDIF out header(s)
1 x Thunderbolt header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)
1 x DRCT header(s)
1 x MemOK! button(s)
3 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s) |
| Specijalne značajke |
TUF Features:
TUF ENGINE! Power Design :
- 8 + 2 Digital Phase Power Design
- TUF Components (New Alloy Choke, Ti-Cap. & MOSFET; certified by military-standard)
- ASUS DIGI+ Power Control Utility
Ultimate COOL! Thermal Solution :
- TUF Thermal Armor with Flow Valve
- TUF Thermal Radar 2
- TUF ICe
Safe & Stable! Guardian Angel :
- Dust Defenders
- TUF Fortifier
- TUF ESD Guards
ASUS Exclusive Features :
- MemOK!
- AI Suite 3
- Ai Charger+
- USB Charger+
- Anti-Surge
- ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface
- USB 3.0 Boost
- Disk Unlocker
- Turbo LAN
Interactive HomeCloud
- Media Streamer
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 2
- ASUS USB BIOS Flashback
- ASUS UEFI BIOS EZ Mode
- Multi-language BIOS
- Push Notice
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
- ASUS Q-Connector |
|

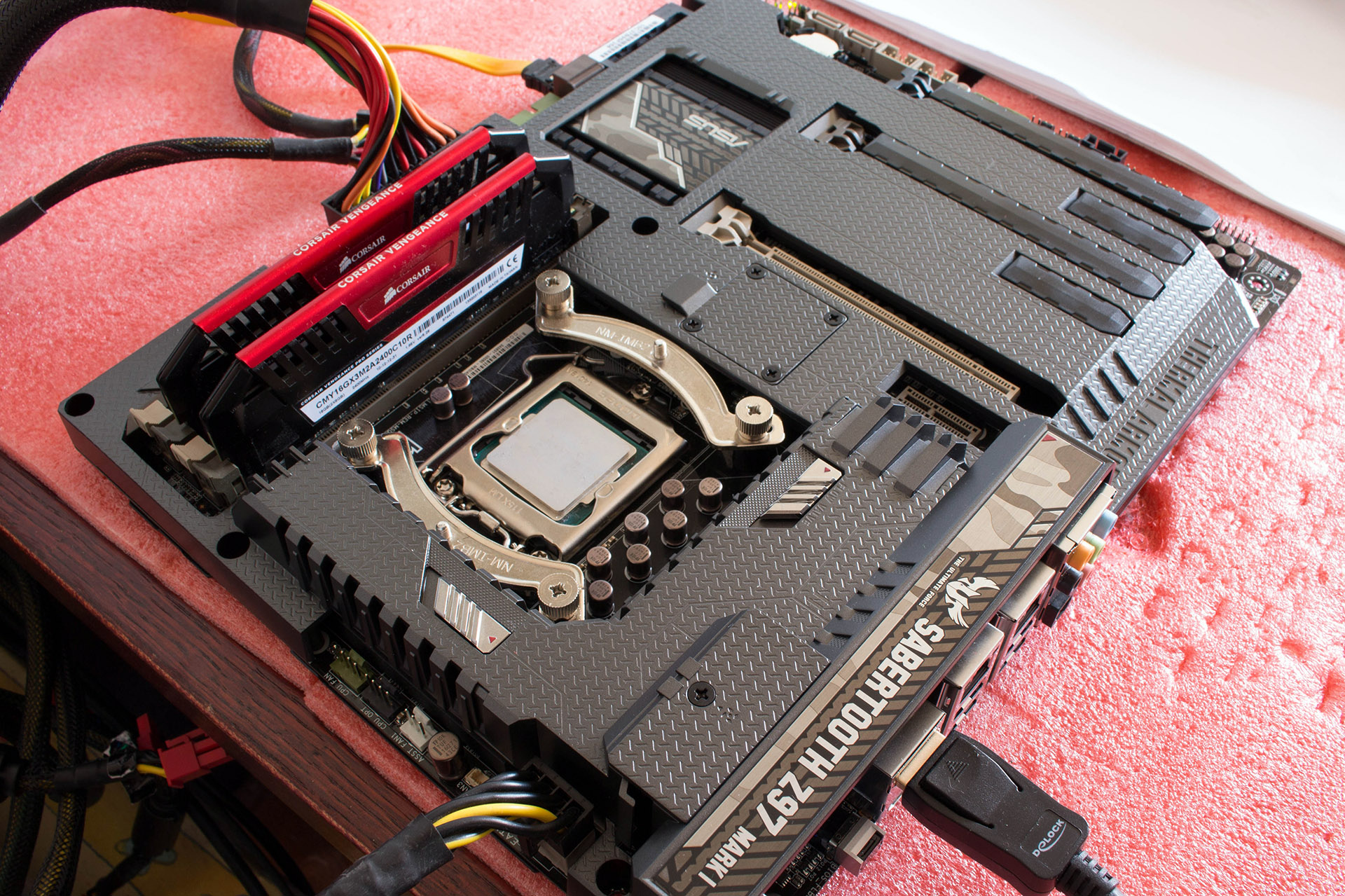

Po skidanju termalnog štita otvara nam se pogled na PCB i komponente na njemu. Odmah vidimo izgled VRM hladnjaka koji je drugačiji nego kod ostalih Asusovih ploča i koji osigurava dobar prijenos topline. Dva su aluminijska hladnjaka vezana jednom toplovodnom cijevi, a hlade osam faznu napojnu jedinicu sa DIGI+ kontrolerom i TUF komponentama - New Alloy prigušnice, Ti kondenzatori & MOSFET-i certificirani različitim vojnim standardima. Oko VRM-a se nalaze uobičajene komponenta, a s gornje strane je i jedno od tri priključna mjesta za termalni senzor, do kojega su i tri konektora za ventilatore. Desno od LGA ležišta se kao i uvijek nalaze četiri DIMM utora (2 x 2 kanala) sa dvo faznom napojnom kontrolom i Digi+ kontrolerom. Na samom rubu ploče se još nalaze i 24-pinski ATX konektor, jedan konektor za ventilator i MemOK! tipka. Ispod LGA ležišta se nalaze četiri pričvrsne točke za ventilator.
Donja je strana ploče ispunjena mnoštvom kontrolera, konektora i utora po običaju. Počevši od dna tu se nalazi ALC1150 Audio Codec, zatim TUF kontroler (kontrola mreže senzora - Radar 2), zatim ASM1184e switch koji konvertira jedan PCIe x1 Gen2 upstream port u 4x PCIe x 1 downstream porta. Iznad njega su po jedan Realtekov i Intelov LAN kontroler, a točno iza Audio konektora nalazi se i ASM1042ae USB3.0 kontroler koji pretvara dvije PCIe stazice u dva USB3.0 porta. Kuriozitet za one koji nisu znali - ASMedia je Asusova odnosno Asustekova podružnica. Ploča ima jedan PCIe x16 utor, tri PCIe x1, jedan PCIe x8 i jedan PCIe x4 utor. Standardna je podrška za CFX i SLI ograničena na dvije kartice koje će raditi u x8 modu u smeđem i svijetlosmeđem utoru. Na ovoj se strani ploče još nalazi i TPU kontroler te Nuvotonov Super I/O kontroler, desno od kojeg je smješten BIOS čip i baterija. Na dnu ploče su TPM, AAFP, termalno senzori, Audio konektor, dva konektora za ventilatore, interni USB2.0 konektori, jedan USB3.0 interni konektor, dva vertikalna SATA konektora, F_PANEL konektor, jumperi te ASM1061 kontroler koji konvertira jednu PCI Express stazicu u dva SATA III porta. Ispod povećeg aluminijskog hladnjaka još se nalazi i Z97 čipset.
I/O stražnji panel:
- 1 x DisplayPort
- 1 x HDMI
- 1 x Optical S/PDIF out
- 1 x USB BIOS Flashback
- 2 x LAN (RJ45)
- 4 x USB 3.0
- 4 x USB 2.0
- 5 x Audio jack(s)
Stražnji je I/O panel klasičan sa četiri USB2.0 i četiri USB3.0 konektora, dva LAN porta, korisnom USB BIOS Flashback funkcijom, dva video izlaza itd. Slika ispred prikazuje raspored SATA, SATA Express i USB3.0 konektora.
|
ASUS Sabertooth Z97 M1 (dostupni naponi)
|
| CPU Core Voltage |
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
| CPU Cache Voltage |
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
| CPU System Agent Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
| CPU Analog I/O Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
| CPU Digital I/O Voltage Offset
|
Min. 0.001V, Max. 0.999V u koracima od po 0.001V |
| DRAM Voltage |
Min. 1.2V, Max. 1.92V u koracima od po 0.005V |
| PCH Core Voltage |
Min. 0.7V, Max. 1.80V u koracima od po 0.0125V |
| PCH VLX Voltage |
Min. 0.8V, Max. 2.0V u koracima od po 0.0125V |
| VTTDDR Voltage |
Min. 0.6V, Max. 1.00V u koracima od po 0.0125V |
| CPU Input Voltage
|
Min. 0.001V, Max. 1.92V u koracima od po 0.001V |
| Clock Crossing Voltage
|
Min. 0.1V, Max. 1.9V u koracima od po 0.00625V |
|
UEFI sučelje je rasporedom i mogućnostima identično ostatku ovogodišnjeg Z97 lineup-a s izuzetkom prikaza Thermal radar temperatura specifičnih za ovaj model. Overclocking sekcija je ista kao i na primjerice Deluxe ploči a i kontroler napajanja je identičan što vidimo po dostupnim naponima. Ploča ima solidan potencijal i naš je vrući 4770K dotjerala bez problema na 4.8 GHz.
Sa softverske strane je i dalje glavni AI Suite III koji za Sabertooth modele ima dodatak u obliku Thermal Radar 2 softvera koji nudi Thermal Tuning, Fan Control, Thermal Status i Recorder i pridruženi DIGI+ Power Control. Termalna se mreža sastoji od devet ugrađenih senzora koji prate temperature ključnih dijelova ploče, te tri konektora na koje možemo spojiti sonde i postaviti ih gdje mi želimo. Recorder prati temperature kroz vremenski period, a vidimo kako senzori pokazuju temperature između 40 i 50°C kada je ploča pod opterećenjem (procesor čak na 83°C). Ove temperature smo izmjerili bez ugrađenih dodatnih ventilatora na ploči, koji pomažu spustiti pojedine temperature i do 4°C što je bitno kod overclockinga kada se sve pojačano zagrijava.
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="Asus Maximus VII Hero,Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force,Asus Maximus VII Ranger,Asus Z97-PRO,Asus Sabertooth Z97,Asus Z97-Deluxe" values="3619,3611,3525,3479,3466,3466,3323" colors="blue,blue,blue,blue,blue,red,blue" height="200", min="0" max="3700"]
Kao i uvijek, za početak koristimo
PCMark koji mjeri općenite performanse sistema. Sabertooth je ovdje zasjeo točno između Deluxe i Pro modela, što nije ni čudno jer ipak nosi dosta njihovog DNA, tj. bliža je njima nego ROG modelima.
[ichart headers="ID,Score" title="3DMark" htitle="Score" labels="Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force,Asus Maximus VI Extreme,Asus Z97-PRO,Asus Maximus VII Ranger,Asus Maximus VII Hero,Asus Sabertooth Z97, Asus Z97-Deluxe" values="894,886,885,885,870,868,868,868" colors="blue,blue,blue,blue,blue,blue,orange,blue" height="300", min="0" max="900"]
U
3DMarku imamo tri ploče s istim rezultatom, sve su na dnu i među njima je svoje mjesto pronašla i Sabertootheica.
[ichart headers="ID,Score (MIPS)" title="7-Zip" htitle="Score (MIPS)" labels="Gigabyte Z97X-SOC Force,Gigabyte Z97X-UD5H,Asus Sabertooth Z87,Asus Maximus VI Extreme,Asus Maximus VII Hero,Asus Sabertooth Z97,Asus Maximus VII Ranger, Asus Z97-Deluxe,Asus Maximus VI Formula,Asus Z97-PRO" values="24657,24249,24192,24001,23939,23623,23586,23555,23454,23442" colors="purple,purple,purple,purple,purple,orange,purple,purple,purple,purple" height="600", min="0" max="25000"]
Sabertooth Z97 se ovdje smjestila u zlatnu sredinu, između Hero i Ranger modela.
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="Asus Maximus VII Hero,Asus Maximus VII Ranger,Asus Z97-PRO,Asus Maximus VI Extreme,Asus Maximus VI Formula, Asus Z97-Deluxe,Gigabyte Z97X-UD5H,Gigabyte Z97X-SOC Force" values="35463,35443,35380,35266,35261,35259,35245,34663,34454" colors="green,green,green,green,red,green,green,green,green" height="300", min="0" max="36000"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="Asus Maximus VI Extreme,Asus Maximus VI Formula,Gigabyte Z97X-UD5H,Asus Maximus VII Ranger,Asus Maximus VII Hero,Gigabyte Z97X-SOC Force,Asus Sabertooth Z97, Asus Z97-Deluxe,Asus Z97-PRO" values="37524,37449,37311,37275,37264,37210,37154,37117,37103" colors="green,green,green,green,green,green,blue,green,green" height="300", min="0" max="38000"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="Asus Maximus VII Hero,Asus Z97-PRO,Asus Sabertooth Z97,Asus Maximus VII Ranger,Asus Maximus VI Extreme,Asus Maximus VI Formula,Gigabyte Z97X-UD5H,Asus Z97-Deluxe,Gigabyte Z97X-SOC Force" values="34547,34350,34325,34013,33999,33968,33639,33416,33368" colors="green,green,green,red,green,green,green,green,green" height="300", min="0" max="35000"]
Memorijske performanse su vrlo slične kod svih ploča pa tako Sabertooth ovdje nije iznimka.
[ichart headers="ID,Idle (W)" title="Potrošnja" htitle="Idle (W)" labels="Asus Sabertooth Z87,Asus Z97-PRO,Asus Z87-Deluxe,Asus Maximus VI Extreme,Gigabyte Z97X-UD5H,Asus Maximus VII Ranger, Asus Maximus VII Hero,Asus Z97-Deluxe,Asus Sabertooth Z97" values="40,40,41,41,42,52,55,59,59" colors="orange,orange,orange,orange,orange,orange,orange,orange,green" height="300", min="0" max="60"]
[ichart headers="ID,Load (W)" title="Potrošnja" htitle="Load (W)" labels="Asus Sabertooth Z87,Asus Z87-Deluxe,Asus Maximus VI Extreme,Asus Z97-PRO,Asus Maximus VII Ranger,Gigabyte Z97X-UD5H, Asus Maximus VII Hero,Asus Z97-Deluxe,Asus Sabertooth Z97" values="130,131,132,132,137,139,143,144,146" colors="purple,purple,purple,purple,purple,purple,purple,purple,red" height="300", min="0" max="150"]
Ako po nečemu ova ploča jest iznimka onda je to svakako potrošnja - uvjerljivo je najveći bilo da nije ili jest opterećena.
Asus nastavlja tradiciju Sabertooth modela na najbolji mogući način, usavršivši već ionako odličan prethodni model. Za razliku od Z87 modela donosi tek malo više opreme (SATA Express, DualLAN), i poneko dizajnersko rješenje više, pa se s pravom možemo pitati ima li smisla nadograđivati. Za sve one koji će kupiti Haswell Refresh procesore baš i nema, jer će oni raditi i na starijim pločama uz nadogradnju BIOS-a, no za sve one koji nisu prešli na Haswell ili će pak pričekati nove Broadwell modele nabavka Z97 ploča, pa tako i ovog Sabertooth modela ima smisla. Broadwell bi se trebao pojaviti krajem ove ili početkom sljedeće godine, a donijeti će smanjeni proizvodni proces (14 nm), Multi Chip-Package i raditi će samo sa 9 serijom čipseta.
Asus je kao što smo ranije u tekstu spomenuli pripremio dvije ovakve ploče koje su nazvali MARK I i MARK II. Prvu smo danas testirali a cijena joj se na domaćem tržištu kreće od 1.800 kuna na više, dok druga nema Thermal Armor i košta otprilike 1.200 kuna na više. Naša je preporuka ipak nabaviti MARK II koji donosi jednaku kvalitetu, dok za Thermal Armorom ne treba previše žaliti, premda je riječ o cool dodatku koji štiti od prašine i toplinskog utjecaja vanjskih komponenata.
