ASUS STRIX GTX960 & Gigabyte GTX960 G1 Gaming – SLI testovi

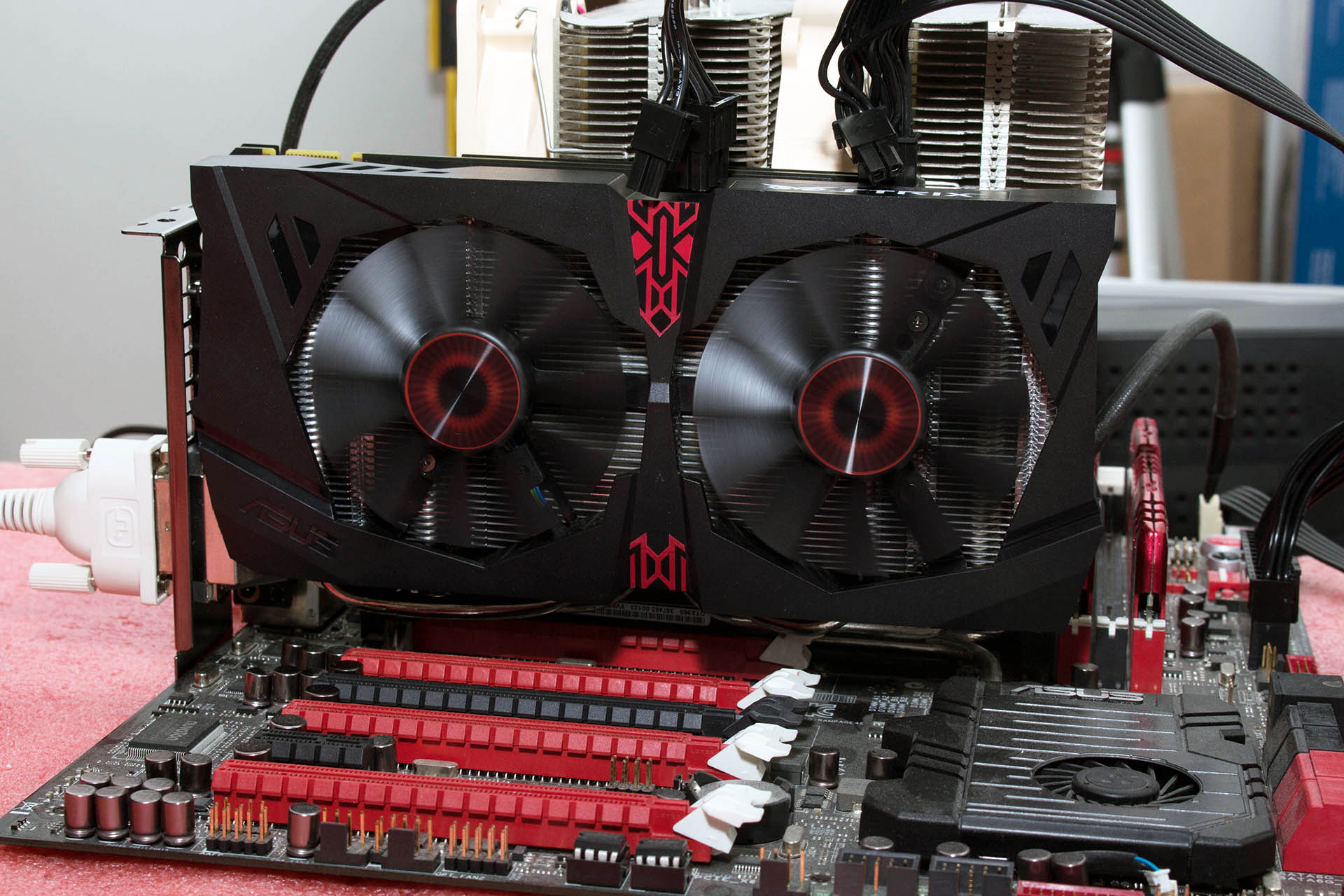

ASUS-ova je STRIX igraća serija postala bogatija za još jedan proizvod - GTX960 grafičku karticu. Riječ je o referentnom Nvidijinom dizajnu oplemenjenom DirectCU II tehnologijom s hibridnim radom ventilatora, te je naravno tvornički overclockirana. Uz nju ne dolazi naročito bogat bundle, već samo ono osnovno viđeno i ranije kod  ASUS kartica.

ASUS nastavlja tradiciju korištenja svog uspješnog DirectCU II hladnjaka koji se pokazao tih i učinkovit, a sada su dodali i 0dB tehnologiju. Riječ je naravno o tome da ventilatori miruju sve dok se GPU ne zagrije na određenu temperaturu. U ovom je slučaju to na oko 51°C, a tijekom svog se rada ni u jednom trenutku ne diže iznad 50% maksimalne vrijednosti (1620 RPM) dok se buka kreće na razumnih 45dB (izmjereno pametnim telefonom). Rashladni je sistem vrlo učinkovit, a kao što sa slika možemo vidjeti proteže se i iznad granica PCB-a koji se drži referentnih Nvidijinih smjernica (21.52 cm). Sa stražnje je strane ASUS dodao još i aluminijsku ploču za bolju disipaciju pa čitava kartica djeluje vrlo robusno i kvalitetno napravljena.

Srce kartice je naravno GM206 grafički procesor sa 1204 CUDA jezgre koji radi na osnovnom taktu od 1253 MHz te boost taktu od 1317 MHz. Pregledom GPU-Z loga smo ustanovili kako zapravo cijelo vrijeme pod opterećenjem radi na 1354 MHz. Memorije je 2GB, radi na visokih 1800 MHz (7.2 Gbps efektivno), a komunikacija s GPU-om se jasno odvija putem 128-bitne sabirnice. Kartica ima jedan DVI-I izlaz, jedan HDMI 2.0 te tri DisplayPort izlaza. Sve ostale karakteristike su identične drugim GTX960 karticama, pa se tu nećemo ponavljati.

Gigabyteova Gaming G1 je već po izgledu drugačija jer donosi dugački PCB sa dva šest pinska konektora za napajanje pri čemu referentni dizajn ima samo jedan. Razlog tome je što je Gigabyte napravio karticu s malo agresivnijim taktovima za GM206 grafički procesor, ali dodatnom snagom koju može povući osigurao i veliki overclocking potencijal.



Ukoliko se želimo baviti overclockingom jasno je kako moramo imati i moćno hlađenje, a Gigabyte se potrudio i na karticu montirao svoj moćni Windforce 3X hladnjak. Konstrukcija hladnjaka se zasniva na bakrenim toplovodnim cijevima koje imaju direktan kontakt sa grafičkim procesorom. Oko toplovodnih cijevi se nalaze aluminijski listovi koji osiguravaju veliku disipacijsku površinu za brzo prenošenje topline u okolinu. Tome naravno pomažu i tri velika ventilatora koji dolaze sa polu-pasivnim načinom rada jer se do određene temperature uopće ne vrte. Ovo je popraćeno i LED sistemom na vrhu kartice gdje postoji Silent i Stop indikacija koja se smjestila između također osvijetljenog WindForce logoa. Hladnjak je u radu vrlo tih sve dok ne krenemo s overclockingom. Tada mu automatika podiže brzinu okretaja i postaje čujan no i dalje nije izraženo nametljiv. Kao dodatno pojačanje konstrukcije ali i radi poboljšanja disipacije topline na stražnjoj se strani nalazi i aluminijska ploča u punoj dužini PCB-a.

Ovako moćno hlađenje hladi GTX960 čip koji na ovoj kartici radi na tvornički overclockiranom taktu od 1241MHz osnovnog i 1304MHz boost takta. Pregledom GPU-Z loga smo utvrdili kako GPU većinom radi na visokih 1404 MHz. Memorija pak radi na 1753 MHz ili efektivnih 7 Gbps. Kartica ima čak šest video izlaza – DVI-I, DVI-D, tri DisplayPorta i jedan HDMI konektor. To omogućuje simultano spajanje do četiri monitora. Ostale karakteristike su identične ostatku Maxwell serije proizvoda – DirectX 12, OpenGL 4.4, H.265 (HEVC) kodiranje i dekodiranje, te nativna podrška za HDCP 2.2 preko HDMI-a 2.0.

Test sistem

Test sistem :: Hardware Matična ploča Asus Rampage IV Extreme Procesor(i) Intel Core i7 3960X @ 4.5GHz Memorija 4x 4GB DDR3 G.Skill @ 1866MHz Grafičke kartice ASUS STRIX GTX960Gigabyte GTX960 Gaming G1; Forceware 347.25 Zvučna kartica On Board Napajanje Thermaltake Grand 1.05kW SSD Intel DCS3500 480GB Monitor Dell UltraSharp U2713HM



Testni sistem :: Software OS Windows 8.1 DirectX verzija 11 3DMark 2013, Firestrike Bioshock Infinite In game benchmark, DX11 Hitman Absolution Very High Tomb Raider Ultimate Company of Heroes 2 In game benchmark Thief In game benchmark, max. details Sniper Elite III In game benchmark, max. details Civilization: Beyond Earth In game benchmark, max. details Alien Isolation In game benchmark, max. details

  Način testiranja

Naš standardni test sistem je baziran na Asusovoj Rampage IV Extreme ploči, Intelovom i7-3960X procesoru i ukupno 16GB (4x 4GB) G.Skillove radne memorije brzine 1866MHz. Testovi i benchmarci su slični kao i kod recenzije MSI-eve GTX960 2G kartice. Neke testove smo izbacili i nema ih potrebe pokazivati, jer smo ih obradili već puno puta u ranijim testovima, a neke smo dodali. U tablicama ćete vidjeti usporedbu sa mnoštvom ranije testiranih kartica, a neke smo i izbacili radi preglednosti grafova. Testirali smo samo na 1920x1200 rezoluciji. Što se SLI testova tiče njih smo napravili u 1920x1200 ali i u 2540x1440 rezolucijama. U ovome članku ćemo pokazati samo one na nižoj rezoluciji dok ćemo ove na višoj uvrstiti u naše grafove i pokazati ih prvom sljedećom prilikom kod testa neke od jačih kartica. Test overclockinga smo napravili kroz nekoliko naslova, a rezultate smo stavili u zajedničke tablice. Napravili smo i testove zagrijavanja te potrošnje kroz nekoliko naslova, a kao i uvijek mjerena je potrošnja cijelog sistema. Vrijednosti buke koju navodimo u članku smo dobili mjerenjem uz pomoć Nexus 4 smartphonea (Android 4.4.4) i SoundMeter aplikacije.   Overclocking

STRIX-icu smo overclockirali uz pomoć Asus GPU Tweaka. Uspjeli smo izvući dodatnih 110 MHz osnovnog i isto toliko boost takta za GPU. Ipak, kako to uvijek biva, GPU je zapravo radio na nešto višem taktu a on je iznosio solidnih 1464 MHz, što smo utvrdili pregledom GPU-Z loga. Memorija je radila na 200 MHz višem taktu odnosno na efektivnih 8Gbps.

Dodatnim smo overclockingom uspjeli iz Gigabyteice izvući osnovnih 1401 MHz i boost od 1464 MHz, dok je GPU-Z log pokazivao čak 1554 MHz – izvrsno! Memoriju smo pak uspjeli natjerati na 1964 MHz odnosno 7.85 Gbps. To nam je donijelo visoki porast performansi od 10+ %. Višku performansi svakako pridonosi i mogućnost kartice da povuče čak 225W, dok je standardni dizajn 150W, kao kod STRIX-ice.

[ichart headers="ID, Score" title="3DMark Firestrike" htitle="Score" labels="Gigabyte GTX960 @ SLI,Sapphire R9 280X Vapor-X,MSI R9 280X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,AMD HD7970 GHz,Sapphire R9 285 ITX Compact,ASUS GTX770 DCU II OC,Gigabyte GTX960 Gaming G1,XFX R9 280 Black OC,ASUS STRIX GTX960,MSI GTX960 Gaming 2G,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 270X Toxic,Asus Striker Platinum" values="11465,8063,7669,7231,7217,7161,7147,7078,7051,6974,6970,6747,6459,6434,6086,6070" colors="yellow,blue,blue,blue,blue,blue,blue,blue,purple,blue,red,blue,blue,blue,blue,blue" height="600"] Kao i uvijek otavramo s 3DMarkom koji prednost daje bržoj Gigabyteici dok je i SLI porast sasvim solidan. [ichart headers="ID, 1920 x 1200 with DDOF (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ Ultra with DDOF (FPS)" labels="Gigabyte GTX960 @ SLI,ASUS GTX770 DCU II OC,MSI R9 280X,Asus GTX680 DCUII,Sapphire R9 280X Vapor-X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 285 ITX Compact,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,AMD HD7970 GHz,MSI GTX960 Gaming 2G,Asus Striker Platinum,XFX R9 280 Black OC,ASUS GTX660Ti DCU II TOP,Sapphire R9 280 Dual-X,Sapphire R9 270X Toxic" values="114.11,80.62,75.47,72.85,72.55,72.33,72.21,71.86,67.77,67.47,67.41,67.14,67.1,62.69,61.45,59.32,54.92" colors="yellow,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,purple,red,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue,lightblue" height="600"] U ovome su testu dvije kartice poprilično izjednačene, a ni MSI-jka ne zaostaje puno. SLI performanse su izvrsne. [ichart headers="ID, FPS" title="Company of Heroes 2" htitle="1920 x 1200 @ Very High, 0x AA(FPS)" labels="Sapphire R9 280X Vapor-X,Gigabyte GTX960 Gaming G1,Sapphire R9 285 ITX Compact,MSI GTX960 Gaming 2G,ASUS STRIX GTX960,XFX R9 280 Black OC,Sapphire R9 285 Dual-X OC,Gigabyte R9 285 OC,Sapphire R9 280 Dual-X,Sapphire R9 270 Dual-X,Asus Striker Platinum"  values="57.86,56.46,56.08,55.02,54.60,52.17,50.58,49.42,49.37,42.97,40.26" colors="blue,purple,blue,blue,red,blue,blue,blue,blue,blue,blue" height="400"] U CoH-u 2 je Gigabyteova kartica nešto malo više pobjegla ostalim dvjema GTX960 na grafu. Ovaj nalsov ne podržava SLI, pa je taj rezultat izostao. [ichart headers="ID, FPS" title="Alien Isolation" htitle="1920 x 1200 @ Max." labels="Gigabyte GTX960 @ SLI,Gigabyte GTX960 Gaming G1, ASUS STRIX GTX960,MSI GTX960 Gaming 2G"  values="116.72,85.19,84.0,83.88" colors="yellow,purple,red,lightblue" height="300"] Porast performansi u SLI-u nije na očekivanoj razini, a G1 je ponovno brža i od STRIX-a i od MSI-eve kartice.

[ichart headers="ID, FPS" title="Civilization: Beyond Earth (1920 x 1200 @ Maximum details)" htitle="FPS" labels="Gigabyte GTX960 @ SLI,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,MSI GTX960 Gaming 2G,Sapphire R9 285 ITX Compact @ Mantle, Sapphire R9 285 ITX Compact" values="112.35,69.99,68.33,67.19,63.89,59.24" colors="yellow,purple,red,lightblue,lightblue,lightblue" height="300" min="0"] Civilization performanse su sasvim solidne, a obje su kartice nešto brže od MSI 2G modela. Ponovno, SLI donosi dobro skaliranje. [ichart headers="ID,FPS" title="Hitman Absolution" htitle="1920 x 1200 @ Very High, 4xAA (FPS)" labels="Gigabyte GTX960 @ SLI,Sapphire R9 280X Vapor-X,MSI R9 280X,AMD HD7970 GHz,ASUS GTX770 DCU II OC,XFX R9 280 Black OC,Sapphire R9 280 Dual-X,Asus GTX680 DCUII,Sapphire R9 285 ITX Compact,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 270X Toxic,Gigabyte GTX580 SOC,Sapphire R9 270X Vapor-X,ASUS R9 270X DCU II TOP,Asus Striker Platinum,AMD R9 270X,Gigabyte R9 270 OC,ASUS STRIX GTX960,Sapphire R9 270 Dual-X,MSI GTX960 Gaming 2G,Gigabyte GTX960 Gaming G1,ASUS GTX660Ti DCU II TOP" values="70.48,56.49,56.11,55.62,49.38,48.35,46.6,45.85,45.791,45.58,45.46,44.65,42.29,42.11,42.06,41.57,41.1,38.95,38.29,37.98,37.24,36.53,34.54" colors="yellow,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,purple,blue" height="600"] Hitman i dalje pokazuje niske rezultate za GTX960, a ovdje je čak STRIX-ica nešto brža. SLI porast performansi je zadovoljavajuć. [ichart headers="ID, FPS" title="Thief" htitle="1920 x 1200 @ Very High (FPS)" labels="Gigabyte GTX960 @ SLI,Sapphire R9 280X Vapor-X,XFX R9 280 Black OC,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Sapphire R9 280 Dual-X,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,MSI GTX960 Gaming 2G,Sapphire R9 270X Toxic,Sapphire R9 285 ITX Compact,Asus Striker Platinum"  values="70.5,51.7,46.3,46.2,45.8,44.9,43.0,42.6,42,41.4,41.2,38.7" colors="yellow,lightblue,lightblue,lightblue,lightblue,lightblue,purple,red,lightblue,lightblue,lightblue,lightblue" height="300"] Thief donosi nešto manji SLI porast, a kartice same za sebe su dosta izjednačene. [ichart headers="ID, FPS" title="Sniper Elite III (1920 x 1200 @ Maximum details)" htitle="FPS" labels="Gigabyte GTX960 @ SLI,Sapphire R9 285 ITX Compact @ Mantle, Sapphire R9 285 ITX Compact,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960,MSI GTX960 Gaming 2G" values="162.8,96.3,89.4,86.9,86.7,85" colors="yellow,blue,blue,purple,red,blue" height="300" min="0"] Sniper Elite III obje kartice smješta iznad MSI-evog modela, a SLI porast performansi je odličan.

Overclocking [ichart headers="ID, Score" title="3DMark" htitle="Score" labels="Gigabyte GTX960 Gaming G1 @ OC,ASUS STRIX GTX960 @ OC,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960" values="7762,7563,7051,6970," colors="red,green" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Bioshock Infinite" htitle="1920 x 1200 @ DDOF" labels="Gigabyte GTX960 Gaming G1 @ OC,ASUS STRIX GTX960 @ OC,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960" values="75.02,74.01,67.77,67.47" colors="red,lightgreen" height="300"] [ichart headers="ID, 1920 x 1200 (FPS)" title="Thief" htitle="1920 x 1200 @ Ultra" labels="Gigabyte GTX960 Gaming G1 @ OC,ASUS STRIX GTX960 @ OC,Gigabyte GTX960 Gaming G1,ASUS STRIX GTX960" values="47.6,46.3,43,42.6" colors="red,green" height="300"] Overclocking donosi visok porast performansi za obje kartice, s tim da je Gigabyteica i dalje u prednosti. Potrošnja [ichart headers="ID, W" title="Potrošnja" htitle="W" labels="MSI GTX960 Gaming 2G,ASUS STRIX GTX960,Sapphire R9 270 Dual-X,Gigabyte R9 285 OC,Sapphire R9 285 Dual-X OC,Gigabyte GTX960 Gaming G1,ASUS GTX660Ti DCU II TOP,Sapphire R9 270X Toxic,Gigabyte R9 270 OC,Sapphire R9 270X Vapor-X,Asus Striker Platinum,Sapphire R9 285 ITX Compact,ASUS GTX770 DCU II OC,Sapphire R9 280 Dual-X,MSI R9 280X,Asus GTX680 DCUII,XFX R9 280 Black OC,AMD HD7970 GHz Edition,Sapphire R9 280X Vapor-X,Gigabyte GTX960 @ SLI" values="273,297,320,321,323,326,330,333,340,350,358,358,362,370,371,375,375,422,425,440" colors="green,red,green,green,green,purple,green,green,green,green,green,green,green,green,green,green,green,green,green,yellow" height="600"] ASUS-ova kartica troši u skladu s onime što smo vidjeli kod MSI modela, dok je Gigabyteica dosta rastrošnija. Zagrijavanje [ichart headers="ID, °C" title="Temperature" htitle="°C" labels="Gigabyte R9 270 OC,Sapphire R9 270X Toxic,Asus GTX680 DCUII,ASUS STRIX GTX960,MSI GTX770 Lightning,ASUS GTX780 DCU II OC,XFX R9 280 Black OC,Sapphire R9 285 Dual-X OC,MSI GTX960 Gaming 2G @ OC,MSI GTX960 Gaming 2G,Sapphire R9 285 ITX Compact,Sapphire R9 280 Dual-X,Gigabyte GTX960 Gaming G1,Sapphire R9 270 Dual-X,Gigabyte R9 285 OC,ASUS R9 270X DCU II TOP,Sapphire R9 270X Vapor-X,Asus Striker Platinum,ASUS GTX660Ti DCU II TOP,ASUS GTX770 DCU II OC,Sapphire R9 280X Vapor-X" values="60,60,61,62,62,62,62,63,64,64,64,65,66,66,67,67,67,68,68,68" colors="blue,blue,blue,red,blue,blue,blue,blue,blue,blue,blue,blue,purple,blue,blue,blue,blue,blue,blue,blue" height="600"] Oba su hladnjaka zadovoljavajuće tiha te suvereno drže GPU pod kontrolom i kada krenemo overclockirati. Jasna prednost ovdje ide ASUS-ovoj kartici koja manje troši, manje se zagrijava, manje buči a zanimljivo, nema puno niže performanse.

Abecednim redom, prva za donijeti zaključak je Asusica. Kao i uvijek, Asus donosi kvalitetnu izvedbu, dobro hlađenje i dobre performanse. Brzina kartice u tvorničkom režimu rada ali i prilikom overclockinga ne zaostaje znatnije za Gigabyteovim modelom, a uz to je i potrošnja nešto niža.Hibridni način rada ventilatora osigurava potpunu tišinu kada GPU nije opterećen, a ni kada se zavrte ventilatori nisu bučni. Na našem joj se tržištu cijene kreću od 2000 kn na više što je fer iznos za ono što nudi. Gigabyteova je GTX960 Gaming G1 pokazala visoke performanse na tvorničkim taktovima. a uz visoki OC potencijal performanse su još rasle. Kvaliteta izvedbe je na visokom nivou uz vrlo dobar hladnjak. Potrošnja je viša nego kod osnovnog dizajna GTX960 kartica, no zato cijena ne odskače od ostale GTX960 konkurencije i kreće se oko 2000 kn. Konačnu preporuku koju od ove dvije kartice kupiti je teško donijeti jer su obje odlični proizvodi. No, Asusica je tiša, hladnija, manje troši i ima tek mrvicu slabije rezultate pa nekako njoj dajemo prednost. U odnosu na AMD-ove R9 285 kartice su obje nešto sporije i malo skuplje. Što se SLI testova tiče, porast performansi je zadovaoljavajuć, a tek kada uvrstimo rezultate ovih kartica u grafove sa 2540x1440 rezultatima jačih kartica ćemo moći reći o isplativosti kupovine.
