asus_z270f_7

Četiri DIMM utora primaju za maksimalnih 64 GB DDR4 memorije brzine do 3866 MHz u dvokanalnoj konfiguraciji. Na samom rubu ploče je 24-pinski ATX konektor, 4-pinski konektor za ventilator i 4-pinski RGB LED konektor. Kada smo kod konektora za ventilatore, oni su svi 4-pinski, a na ploči ih ima ukupno šest. Jedan od njih je High Amp konektor, a jedan je AIO PUMP konektor.

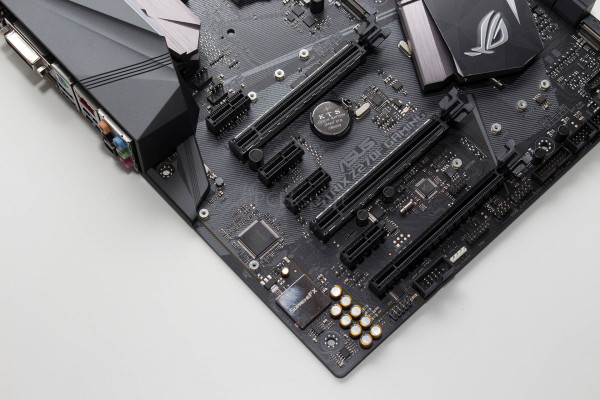

asus_z270f_8

Kao i na E i ovdje je ROG SupremeFX osam kanalni HD Audio CODEC (Realtek ALC S1220A), kojem pomažu dva pojačala za slušalice, a tu s i Nichicon audio kondenzatori. LAN kontroler je Intelov I219V s anti-surge zaštitom i GameFirst podrškom. Pokraj Nuvotonovog Super I/O kontrolera se i ovdje nalaze dva mjesta za montažu 3D ispisanih elemenata. Raspored PCIe utora je identičan kao i kod E modela, pa tu nećemo puno dužiti, a i ova ploča podržava 3-way Crossfire i 2-way SLI konfiguracije grafičkih kartica.

asus_z270f_9

Ploča je opremljena i s dva M.2 socketa, od kojih gornji (80 mm) podržava x4 PCIE mod rada, a donji (110 mm) i SATA i PCIE modove. Čipset podržava RAID 0, 1, 5 i 10 konfiguracije, a u sklopu sa sedmom Core generacijom procesora i Intelovu Optane tehnologiju. Raspored ostalih elemenata i konektora je isti kao i na E ploči.

asus_z270f_10 asus_z270f_11

I stražnji I/O panel ima potpuno isti raspored kao i E samo fali WiFi modul. SATA konektora je šest, svi su vertikalne orijentacije, a dijele resurse sa M.2 socketima.

asus_z270f_14 asus_z270f_15

asus_z270f_16 asus_z270f_17

UEFI sučelje je identično na svim STRIX pločama, brzo je, pregledno i jednostavno za korištenje. Overclocking potencijali ploče su isti kao i kod Z270E. Softverska strana priče je također dobro poznata, pa tu također nećemo puno duljiti.
