Intel je ovaj tjedan na CES-u 2017. predstavio novu, sedmu generaciju Core desktop procesora poznatu pod kodnim imenom Kaby Lake. I dok procesori sami po sebi ne donose značajne novosti u odnosu na Skylake, puno su zanimljivije nove ploče sa Z270 čipsetima koje ujedno podržavaju i Skylake procesore. U narednih će te par tjedana imati priliku vidjeti testove novih Asusovih ploča iz svih njihovih serija, a danas započinjemo sa Strix Z270G Gaming modelom. Riječ je o mATX ploči koja donosi poveću količinu opreme koja uključuje 2x M.2 socketa, USB 3.1 Type A i Type C konektore, novi SupermeFX codec, Aura osvjetljenje, WiFi + Bluetooth podršku i još puno toga.

Asus kao i uvijek donosi pregršt novih modela, a danas je pred nama jedna iz ROG STRIX serije i to jedina mATX u toj seriji. Po običaju, dolazi odlično opremljena, a zbog malenih je dimenzija i kutija nešto manja.

asus_z270g_24

Svi koji još nisu prešli na Skylake procesore, a razmišljaju o tome (ili o Kaby Lakeu naravno), sada mogu preskočiti Z170 seriju i uzeti Z270 ploče koje su usavršene i donose noviju tehnologiju. Sam Z270 čipset donosi 24 PCIe 3.0 stazice što je 4 više nego kod Z170, a novost je i podrška za IRST 15, zatim Intelovu Optane tehnologiju i više I/O (HSIO) stazica 30 vs. 26. Najveća promjena koja se desila u praksi je kako su proizvođači na ploče počeli stavljati po dva M.2 Socketa kako bi korisnici imali više opcija za M.2 SSD-e, koji će odlično doći na malim pločama kao što je ova koju danas testiramo i zbog smještanja u manja kućišta.

asus_z270g_3

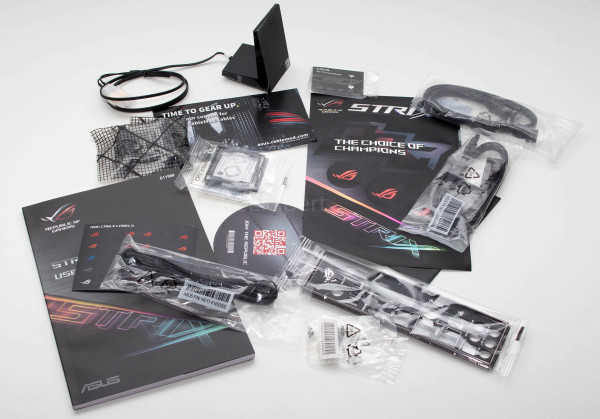

Strix Z270G Gaming dolazi bogato opremljena pa imamo i sasvim solidan bundle. osim standardnog korisničkog priručnika i DL-DVD-a (s 5.7 GB podataka), tu su četiri SATA 6 Gbps kabela, alat za instalaciju CPU-a, okretna 2T2R WiFi antena (802.11ac), jedan SLI HB mostić (2-way), zatim jedan set ROG naljepnica, po jedan duži i kraći M.2 vijak, 10 u 1 set naljepnica za kabele, jedan produžni kabel za RGB trake dužine 40 mm, jedan paket za montiranje 3D printanih nastavaka i jedan ROG podmetač za piće.

asus_z270g_4 asus_z270g_5

Ploča je mATX standarda, tj. dimenzije su joj 24.4 x 24.4 cm. Prošarani, crni PCB na sebi ugošćuje crne utore i konektore te tamno ljubičaste aluminijske hladnjake. Sve skupa izgleda vrlo decentno, a raspored elemenata na ploči je nešto gušći zbog manjih dimenzija. No, layout je dobro osmišljen i sve je logično raspoređeno. Hladnjaci napojne jedinice su dizajnirani tako da se podižu prema vanjskim rubovima, nisu previsoki i mjesta za hladnjake ima dovoljno. PCH hladnjak je vrlo nizak i to je već standardno dobro odrađen posao. Svi su konektori za ventilatore (a ima ih pet) smješteni uz rub, baš kao i konektor za LED traku. Inženjeri su pribjegli i jednom zgodnom triku – drugi su M.2 socket s podrškom za uređaje dužine 110 mm smjestili sa stražnje strane ploče, pa nu na gornjoj samo matice za vijak između dva PCIe x16 slota. Sve u svemu, malena, bogata i dobro posložena ploča.

Specifikacije ASUS STRIX Z270G Gaming
Podržani
procesori
Intel Socket 1151 for 7th/6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
Čipset Intel Z270
Memorija 4 x DIMM, Max. 64GB, DDR4 4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered, Register Memory
Dual Channel Memory Architecture
Supports Intel Extreme Memory Profile (XMP)
Utori
za proširenja
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
2 x PCIe 3.0/2.0 x1
Grafika i Multi-VGA
podrška
Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DisplayPort 1.2 ports
– Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
– Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously
DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displaysSupports NVIDIA® 2-Way SLI™ Technology
Supports AMD 2-Way CrossFireX Technology
LAN, WLAN i Bluetooth
Intel I219V, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
Anti-surge LANGuard
ROG GameFirst TechnologyWi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMOBluetooth V4.1
Audio ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
– Dual Headphone Amplifiers
– Impedance sense for front and rear headphone outputs
– Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
– High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
– Supports up to 32-Bit/192kHz playback *4
Audio Feature :
– SupremeFX Shielding™ Technology
– Optical S/PDIF out port(s) at back panel
– Sonic Radar III
– Sonic Studio III
Storage
Intel Z270 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*2
6 x SATA 6Gb/s port(s)
Intel Optane™ Memory Ready *3
USB
Intel Z270 Chipset :
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel Z270 Chipset :
6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)
ASMedia USB 3.1 controller :
1 x USB 3.1 front panel connector port(s)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, black+red, Type-A + Type-C)
BIOS 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information.
Format mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
Interni I/O portovi 1 x AAFP connector
2 x Aura RGB Strip Headers
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x USB 3.1 front panel connector
1 x CPU_OV jumper
ROG i Specijalne značajke
ROG RAMCache II
ROG CPU-Z
ROG CloneDrive
Overwolf
GameFirst IV


5-Way Optimization by Dual Intelligent Processors 5
– Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
– Auto Tuning, TurboV, GPU Boost
– Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors
selection for optimized system cooling control
Gamer’s Guardian:
– ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports
– DRAM Overcurrent Protection
– Stainless Steel Back I/O
– Highly Durable Components
– DIGI+ VRM
– SafeSlot
ASUS EPU :
– EPU
AURA :
– Aura Lighting Control
– Aura RGB Strip Headers
– Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features :
– AI Suite 3
– Ai Charger
ASUS EZ DIY :
– ASUS CrashFree BIOS 3
– ASUS EZ Flash 3
ASUS Q-Design :
– ASUS Q-Shield
– ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
– ASUS Q-Slot
– ASUS Q-DIMM
Gaming Aesthetics :
– 3D printing friendly
Digi+VRM

 asus_z270g_6 asus_z270g_7

Detaljniji pregled kao i uvijek započinjemo oko socketa. On je isti kao i kod Z170 ploča te je standardna podrška za Skylake i Kaby Lake procesore. Oko njega se smjestila 8 + 2 fazna napojna jedinica s DIGI+ kontrolerom i standardnim Asusovim 5-way optimizacijama – TPU, EPU, DIGI+ Power Control, Fan Xpert 4 i Turbo App. Aluminijski hladnjaci su zanimljivog dizajna, masivni su i ne zagrijavaju se tijekom rada. Čak i kada smo overclockirali ostaju relativno mlaki, no to je i zasluga nisko postavljenog ventilatora na D15 hladnjaku kojeg standardno koristimo. Između stražnjeg IO panela i VRM-a su se smjestili Intelov V219 LAN čip stavljen pod LANGuard metalnu EMi zaštitu, zatim ASMedijin ASM1442K HDMI/DVI kontroler te ASM2142 USB 3.1 kontroler. Odmah pored osam pinskog EPS konektora se nalazi i jumper za CPu Overvoltage kontrolu što nam je znak kako ova ploča može poslužiti i za ekstremniji overclocking što će pogotovo dobro doći za Kaby Lake procesore koji i na zraku probijaju granicu od 5 GHz.

Na desnoj se strani ploče nalaze četiri DDR4 DIMM utora u koje je moguće ugraditi maksimalnih 64 GB memorije brzine do 4133 MHz. Uz sam rub ploče se nalazi klasični ATX konektor i interni USB 3.1 konektor kontroliran također od strane ASMedijinog AMS2142 kontrolera koji se nalazi tik iznad PCH-a. Na samom desnom vrhu se nalazi matica za montiranje 3D ispisanih dijelova, a tu je i jednostavna LED dijagnostika – četiri LED-ice koje signaliziraju Boot sekvencu, te VGA, DRAM i CPU funkcionalnost.
