Intel je ovaj tjedan na CES-u 2017. predstavio novu, sedmu generaciju Core desktop procesora poznatu pod kodnim imenom Kaby Lake. I dok procesori sami po sebi ne donose značajne novosti u odnosu na Skylake, puno su zanimljivije nove ploče sa Z270 čipsetima koje ujedno podržavaju i Skylake procesore. U narednih će te par tjedana imati priliku vidjeti testove novih Asusovih ploča iz svih njihovih serija, a danas započinjemo sa Strix Z270G Gaming modelom. Riječ je o mATX ploči koja donosi poveću količinu opreme koja uključuje 2x M.2 socketa, USB 3.1 Type A i Type C konektore, novi SupermeFX codec, Aura osvjetljenje, WiFi + Bluetooth podršku i još puno toga.
Asus kao i uvijek donosi pregršt novih modela, a danas je pred nama jedna iz ROG STRIX serije i to jedina mATX u toj seriji. Po običaju, dolazi odlično opremljena, a zbog malenih je dimenzija i kutija nešto manja.
Svi koji još nisu prešli na Skylake procesore, a razmišljaju o tome (ili o Kaby Lakeu naravno), sada mogu preskočiti Z170 seriju i uzeti Z270 ploče koje su usavršene i donose noviju tehnologiju. Sam Z270 čipset donosi 24 PCIe 3.0 stazice što je 4 više nego kod Z170, a novost je i podrška za IRST 15, zatim Intelovu Optane tehnologiju i više I/O (HSIO) stazica 30 vs. 26. Najveća promjena koja se desila u praksi je kako su proizvođači na ploče počeli stavljati po dva M.2 Socketa kako bi korisnici imali više opcija za M.2 SSD-e, koji će odlično doći na malim pločama kao što je ova koju danas testiramo i zbog smještanja u manja kućišta.
Strix Z270G Gaming dolazi bogato opremljena pa imamo i sasvim solidan bundle. osim standardnog korisničkog priručnika i DL-DVD-a (s 5.7 GB podataka), tu su četiri SATA 6 Gbps kabela, alat za instalaciju CPU-a, okretna 2T2R WiFi antena (802.11ac), jedan SLI HB mostić (2-way), zatim jedan set ROG naljepnica, po jedan duži i kraći M.2 vijak, 10 u 1 set naljepnica za kabele, jedan produžni kabel za RGB trake dužine 40 mm, jedan paket za montiranje 3D printanih nastavaka i jedan ROG podmetač za piće.
Ploča je mATX standarda, tj. dimenzije su joj 24.4 x 24.4 cm. Prošarani, crni PCB na sebi ugošćuje crne utore i konektore te tamno ljubičaste aluminijske hladnjake. Sve skupa izgleda vrlo decentno, a raspored elemenata na ploči je nešto gušći zbog manjih dimenzija. No, layout je dobro osmišljen i sve je logično raspoređeno. Hladnjaci napojne jedinice su dizajnirani tako da se podižu prema vanjskim rubovima, nisu previsoki i mjesta za hladnjake ima dovoljno. PCH hladnjak je vrlo nizak i to je već standardno dobro odrađen posao. Svi su konektori za ventilatore (a ima ih pet) smješteni uz rub, baš kao i konektor za LED traku. Inženjeri su pribjegli i jednom zgodnom triku - drugi su M.2 socket s podrškom za uređaje dužine 110 mm smjestili sa stražnje strane ploče, pa nu na gornjoj samo matice za vijak između dva PCIe x16 slota. Sve u svemu, malena, bogata i dobro posložena ploča.
Specifikacije ASUS STRIX Z270G Gaming
Podržani
procesori
Intel Socket 1151 for 7th/6th Generation Core i7/Core i5/Core i3/Pentium/Celeron Processors
Supports Intel 14 nm CPU
Supports Intel Turbo Boost Technology 2.0
* The Intel Turbo Boost Technology 2.0 support depends on the CPU types.
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
2 x PCIe 3.0/2.0 x1
Grafika i Multi-VGA
podrška
Integrated Graphics Processor- Intel® HD Graphics support
Multi-VGA output support : HDMI/DisplayPort 1.2 ports
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz
- Supports DisplayPort with max. resolution 4096 x 2304 @ 60 Hz
Maximum shared memory of 1024 MB
Supports Intel® InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Supports up to 3 displays simultaneously
DP 1.2 Multi-Stream Transport compliant, supports DP 1.2 monitor daisy chain up to 3 displaysSupports NVIDIA® 2-Way SLI™ Technology
Supports AMD 2-Way CrossFireX Technology
LAN, WLAN i Bluetooth
Intel I219V, Dual interconnect between the Integrated Media Access Controller (MAC) and Physical Layer (PHY)
Anti-surge LANGuard
ROG GameFirst TechnologyWi-Fi 802.11 a/b/g/n/ac
Supports dual band frequency 2.4/5 GHz
Supports MU-MIMOBluetooth V4.1
Audio
ROG SupremeFX 8-Channel High Definition Audio CODEC S1220A
- Dual Headphone Amplifiers
- Impedance sense for front and rear headphone outputs
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- High quality 120 dB SNR stereo playback output and 113 dB SNR recording input
- Supports up to 32-Bit/192kHz playback *4Audio Feature :
- SupremeFX Shielding™ Technology
- Optical S/PDIF out port(s) at back panel
- Sonic Radar III
- Sonic Studio III
Storage
Intel Z270 Chipset :
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
1 x M.2 Socket 3, with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)*2
6 x SATA 6Gb/s port(s)
Intel Optane™ Memory Ready *3
USB
Intel Z270 Chipset :
6 x USB 3.0 port(s) (4 at back panel, blue, 2 at mid-board)
Intel Z270 Chipset :
6 x USB 2.0 port(s) (2 at back panel, black, 4 at mid-board)
ASMedia USB 3.1 controller :
1 x USB 3.1 front panel connector port(s)
ASMedia USB 3.1 controller :
2 x USB 3.1 port(s) (2 at back panel, black+red, Type-A + Type-C)
BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM2.0, SM BIOS 3.0, ACPI 6.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information.
Format
mATX Form Factor
9.6 inch x 9.6 inch ( 24.4 cm x 24.4 cm )
Interni I/O portovi
1 x AAFP connector
2 x Aura RGB Strip Headers
1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
1 x M.2 Socket 3 with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3 with M key, type 2242/2260/2280/22110 storage devices support (PCIE 3.0 x 4 mode)
1 x TPM connector(s)
6 x SATA 6Gb/s connector(s)
1 x CPU Fan connector(s) (1 x 4 -pin)
1 x CPU OPT Fan connector(s) (1 x 4 -pin)
2 x Chassis Fan connector(s) (2 x 4 -pin)
1 x W_PUMP+ connector (1 x 4 -pin)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x Thermal sensor connector(s)
1 x Clear CMOS jumper(s)
1 x System panel connector
1 x USB 3.1 front panel connector
1 x CPU_OV jumper
ROG i Specijalne značajke
ROG RAMCache IIROG CPU-ZROG CloneDriveOverwolfGameFirst IV
5-Way Optimization by Dual Intelligent Processors 5
- Whole system optimization with a single click! 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ Power Control, Fan Xpert 4, and Turbo App together, providing better CPU performance, efficient power saving, precise digital power control, whole system cooling and even tailor your own app usages.
TPU
- Auto Tuning, TurboV, GPU Boost
- Fan Xpert 4 featuring Fan Auto Tuning function and multiple thermistors
selection for optimized system cooling control
Gamer's Guardian:
- ESD Guards on LAN, Audio, KBMS and USB3.0/2.0 ports
- DRAM Overcurrent Protection
- Stainless Steel Back I/O
- Highly Durable Components
- DIGI+ VRM
- SafeSlot
ASUS EPU :
- EPU
AURA :
- Aura Lighting Control
- Aura RGB Strip Headers
- Aura Lighting Effects Synchronization with compatible ASUS ROG devices
ASUS Exclusive Features :
- AI Suite 3
- Ai Charger
ASUS EZ DIY :
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM
Gaming Aesthetics :
- 3D printing friendly
Digi+VRM
Detaljniji pregled kao i uvijek započinjemo oko socketa. On je isti kao i kod Z170 ploča te je standardna podrška za Skylake i Kaby Lake procesore. Oko njega se smjestila 8 + 2 fazna napojna jedinica s DIGI+ kontrolerom i standardnim Asusovim 5-way optimizacijama - TPU, EPU, DIGI+ Power Control, Fan Xpert 4 i Turbo App. Aluminijski hladnjaci su zanimljivog dizajna, masivni su i ne zagrijavaju se tijekom rada. Čak i kada smo overclockirali ostaju relativno mlaki, no to je i zasluga nisko postavljenog ventilatora na D15 hladnjaku kojeg standardno koristimo. Između stražnjeg IO panela i VRM-a su se smjestili Intelov V219 LAN čip stavljen pod LANGuard metalnu EMi zaštitu, zatim ASMedijin ASM1442K HDMI/DVI kontroler te ASM2142 USB 3.1 kontroler. Odmah pored osam pinskog EPS konektora se nalazi i jumper za CPu Overvoltage kontrolu što nam je znak kako ova ploča može poslužiti i za ekstremniji overclocking što će pogotovo dobro doći za Kaby Lake procesore koji i na zraku probijaju granicu od 5 GHz.
Na desnoj se strani ploče nalaze četiri DDR4 DIMM utora u koje je moguće ugraditi maksimalnih 64 GB memorije brzine do 4133 MHz. Uz sam rub ploče se nalazi klasični ATX konektor i interni USB 3.1 konektor kontroliran također od strane ASMedijinog AMS2142 kontrolera koji se nalazi tik iznad PCH-a. Na samom desnom vrhu se nalazi matica za montiranje 3D ispisanih dijelova, a tu je i jednostavna LED dijagnostika - četiri LED-ice koje signaliziraju Boot sekvencu, te VGA, DRAM i CPU funkcionalnost.
Strix Z270G Gaming - drugi dio
Kao i uvijek jedan od najzanimljivijih dijelova ploče je donji lijevi. Tu nalazimo ROG SupremeFX osam kanalni High Definition Audio CODEC S1220A koji donosi visoko kvalitetnu reprodukciju zvuka za SNR-om od 120 dB, te zapis od 113 dB, a podržava i 32-bitnu/192KHz reprodukciju (ne radi kada koristimo 7+1 setup zbog ograničenja u HDA propusnsti). Audio jedinica je opremljena i s dvostrukim pojačalima za slušalice i automatskom prilagodbom izlazne impedancije. Kao i uvijek, PCB audio jedinice je fizički odvojen od ostatka ploče a na njemu su i specijalni audio kondenzatori. Iznad audio jedinice je Nuvotonov Super I/O kontroler. Iznad prvog PCI-e utora se smjestila baterija i 4-pinski konektor prilagođen vodenim pumpama. Dva su PCIe 3.0 x16 utora dodatno ojačana metalnim umetcima, a podržavaju do dvije grafičke kartice u x8 brzini rada PCIe sučelja u SLI ili CFX poljima (SLI konketor u bundleu). Osim toga, tu su i dva PCIe x1 konektora. Iza donjeg se smjestio i M.2 Socket s podrškom za uređaje dužine do 80 mm.
Na samom se dnu ploče nalaze AAFP, TPM, USB 2.0 i USB 3.0 konektori s još jednim 4-pinskim RGB strip konektorom (ukupno su dva na ploči). SATA utori su postavljeni horizontalno i šest ih je. Potrebno je napomenuti kako prvi SATA konektor bandwidth dijeli s prvim M.2 socketom (gornji). Podržana je i nadolazeća Intelova Optane tehnologija. Z270 PCH se nalazi ispod aluminijskog hladnjaka koji se ne zagrijava previše tijekom rada, a opremljen je i RGB LED tehnologijom (AURA).
Osvjetljenje na PCH hladnjaku kontroliramo putem AURA softvera, a birati možemo između Static, Breathing, Color Cycle, Strobing, CPU Temp & Music efekata.
Stražnji je I/O dio malo neobično posložen s WiFi karticom na vrhu i primjerice PS/2 portom na sredini. Zanimljivost su svakako Type A i C USB 3.1 portovi, a video izlazi su ograničeni na HDMI i DP. Na drugoj slici vidimo drugi M.2 utor koji se smjestio na stražnjoj strani ploče, a ovakav smještaj bi mogao uzrokovati probleme s pregrijavanjem kod nekih SSD-a kao što je OCZ RD400.
Konektori stražnjeg I/O panela:
1 x PS/2 keyboard/mouse combo port
1 x DisplayPort
1 x HDMI
1 x LAN (RJ45) port
2 x USB 3.1 Type-A + Type-C
2 x USB 2.0
4 x USB 3.0
1 x Optical S/PDIF out
5 x Audio jacks
1 x ASUS Wi-Fi GO! module (Wi-Fi 802.11 a/b/g/n/ac and Bluetooth v4.1)
UEFI sučelje je dobro poznato sa Z170 ploča i tu nije došlo do drastičnijih promjena. Jednostavno je za korištenje, no zahtijeva određeno vrijeme prilagodbe zbog mnoštva opcija koje donosi. Po bojama i tweaking opcijama vidimo kako je ovo ROG STRIX ploča, a dostupni naponi su dovoljno visoki i za ekstremnije tipove overclockinga. Ploča i njena VRM jedinica su svakako sposobne za to, što se pokazalo i činjenicom kako je naš i7 6700K sretno radio na 4.7 GHz pri 1.3V.
Superme FX audio jedinica podrazumijeva i Sonic Studio III i Sonic Radar III aplikacije, a moramo priznati kako je zvuk koji proizvodi izvrstan što smo provjerili našim Cambridge Soundworks zvučnicima, ali i Kingstonovim Cloud Revolver slušalicama. DVD na kojem sve dolazi je dual layer tipa i prateći softver, manuali i upravljački programi zauzimaju čak 5.7 GB prostora na njemu. Naći ćemo na njemu tako ROG GameFirst IV (optimizacija mrežnog prometa), ROG RAMCache II, ROG Clone Drive (repliciranje tvrdih diskova ili SSD-a), Aura, ROG CPU-Z, Anti-virusni softver (OEM verzija), ASUS WebStorage, ASUS Utilities, EZ Installer, AiCharger i još mnoštvo toga. Velika novost je dodatak Overwolf overlay softvera za prikaz do 5 bitnih funkcija tijekom igranja (internet, email, instant messaging itd.)
Poznatim Aura Sync softverom upravljamo osvjetljenjem na PCH hladnjaku ali i s dvije LED trake koje je moguće priključiti na ploču. Asus tvrdi kako su objedinili softver pa se može upravlajti i efektima na grafičkim karticama, no to nismo provjeravali. Kao glavni komad softvera je tu i dalje AI Suite 3 koji nudi kontrolu nad svim parametrima rada ploče i sustava. Zanimljiv je i PC Cleaner dio za jednostavno čišćenje diska od nepotrebnih fajlova - junk files,browser cache directory itd.

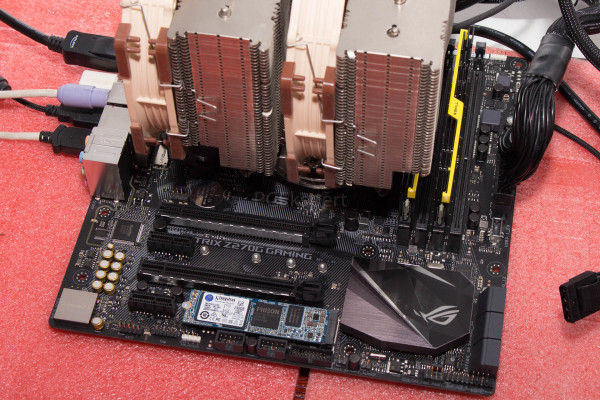

S obzirom na to da se Intel i službeno povukao iz naše regije i općenito jugoistočne europe nemamo više njihovu podršku i nemamo Kaby Lake procesore za testiranje sa Z270 pločama. Srećom pa ploče podržavaju Skylake pa je naš vjerni i7 6700K odlično poslužio za testiranje ove ploče. Hladili smo ga odličnom Noctuom D15, a koristili smo i G.Skillovu F4-3200C15D-16GTZKY memoriju. Koristili smo standardne SSD-e, ali i Kngstonov G2 M.2 SSD. Testovi koje smo provukli su manje više standardni, a ploča se po pitanju performansi pokazala kao i raniji Z170 modeli koje smo testirali. I da, stndardnoje forsirala maksimalni Turbo na 6700K, što znači 4.2 GHz na svim jezgrama pri naponu od 1.25 do 1.3V.
Kao što smo spomenuli, ploča ima odličan OC potencijal pa smo s lakćom dosegnuli maksimalnih 4.7 GHz koliko je naš procesor spreman dati na zraku. Maksimalna temperatura se i nakon sat vremena nije dizala iznad 80°C za najtopliju jezgru za što je zaslužan i D15 hladnjak. Ploča je sve torture stoički podnijela i nije se pregrijavala.
Rezultati testova
[ichart headers="ID,Score" title="PCMark 8" htitle="Score" labels="Asus Maximus VIII Formula,Gigabyte Z170X-Ultra Gaming,Asus Z170 Pro Gaming/Aura,Asus Maximus VIII GENE,Asus Z170-A,Asus Z170 Pro Gaming,Gigabyte Z170X-Gaming G1,ASRock Z170 Gaming-ITX/ac,Asus Maximus VIII Ranger,Asus Strix Z270G Gaming,Asus Z170 Deluxe,Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3,Asus H170M-E D3,Gigabyte Z170-HD3 DDR3" values="3974,3971,3969,3946,3943,3921,3878,3874,3867,3841,3829,3828,3825,3748,3730" colors="blue,blue,blue,blue,blue,blue,blue,blue,blue,red,blue,blue,blue,blue,blue" height="600" min="0"]
[ichart headers="ID,Score" title="3DMark Firestrike" htitle="Score" labels="Asus Strix Z270G Gaming,Asus Maximus VIII Formula,Asus Z170-A,Asus Maximus VIII GENE,Asus Maximus VIII Ranger,Gigabyte Z170X-Ultra Gaming,Asus Z170 Pro Gaming/Aura,Asus Z170 Pro Gaming,Gigabyte Z170X-Gaming G1,Asus Z170 Deluxe,Gigabyte Z170-HD3 DDR3,ASRock Z170 Gaming-ITX/ac,Asus H170M-E D3, Gigabyte Z170X-Gaming 7,Gigabyte Z170X-Gaming 3" values="1194,1193,1181,1150,1146,1142,1140,1135,1092,1086,1076,1073,1068,1055,1002" colors="red,green,green,green,green,green,green,green,green,green,green,green,green,green,green" height="600" min="0"]
PCMark mjeri općenite performanse sistema, a 3DMarkom provjeravamo koliko procesor i ploča mogu izvući performansi iz grafičke kartice. Ploča je u kombinaciji s ostalim komponentama postigla solidan (Conventional) rezultat koji se popeo do 4300 na Accelerated testu. U 3DMarku je pak izvukla najbolji rezultat iz integrirane grafike.
[ichart headers="ID,Read (MB/s)" title="AIDA64 - RAM Read" htitle="Read (MB/s)" labels="Asus Maximus VIII Formula,Asus Z170 Pro Gaming/Aura,Asus Strix Z270G Gaming,Gigabyte Z170X-Ultra Gaming,Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="44023,43998,43991,42892,41957,41888,35542,31628,27771" colors="blue,blue,red,blue,blue,blue,blue,blue,blue" height="400" min="0" max="49000"]
[ichart headers="ID,Write (MB/s)" title="AIDA64 - RAM Write" htitle="Write (MB/s)" labels="Gigabyte Z170X-Ultra Gaming,Asus Maximus VIII Formula,Asus Strix Z270G Gaming,Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="48461,48352,48350,48064,43880,43792,36020,32652,27956" colors="green,green,red,green,green,green,green,green,green" height="400" min="0" max="49000"]
[ichart headers="ID,Copy (MB/s)" title="AIDA64 - RAM Copy" htitle="Copy (MB/s)" labels="Asus Z170 Pro Gaming/Aura,Asus Maximus VIII Formula,Asus Strix Z270G Gaming,Gigabyte Z170X-Ultra Gaming,Asus Z170-A,ASRock Z170 Gaming-ITX/ac,Gigabyte Z170-HD3 DDR3,ASRock E3V5 WS,Asus H170M-E D3" values="43571,43321,43255,43016,38220,38195,35041,31060,27391" colors="blue,blue,red,blue,blue,blue,blue,blue,blue" height="400" min="0" max="49000"]
Vrlo ujednačene i visoke memorijske performanse.
[ichart headers="ID,MIPS" title="7-Zip (32MB library)" htitle="MIPS" labels="Asus Z170 Pro Gaming/Aura,Asus Maximus VIII Formula,Gigabyte Z170X-Ultra Gaming,Asus Strix Z270G Gaming,ASRock Z170 Gaming-ITX/ac" values="26946,26944,26888,26878,26478" colors="green,green,green,red,green" height="200" min="0" max="27000"]
CPU performanse su također odlične.
Zaključak
Strix Z270G Gaming je sposobna malena ploča, koja donosi mnoštvo opreme koja će razveseliti svakog gamera i entuzijasta. Moguće ju je smjestiti u manje kućište, na nju ugraditi dva M.2 SSD-a, a opet je sposobna za overclocking i smještanje dvaju grafičkih kartica u CFX ili SLI polja. Uz to, donosi USB 3.1 konektore i na stražnjem panelu i za prednji panel kućišta, zatim odlična audio svojstva te široke mrežne mogućnosti uz AC WiFi i gigabitni LAN. Asus je kao i uvijek to sve začinio bogatim UEFI sučeljem i odličnom softverskom podrškom koja uključuje programe za optimizaciju mrežnog prometa, odličan audio softver, softver za kloniranje diskova, pa za korištenje RAM-a kao keš memorije, zatim overlay Overwolf softver, itd. Ploča donosi i AURA RGB LED osvjetljenje koje će se svidjeti svima s prozirnim stranicama kućišta, uz razne efekte. Cijena još nije poznata, no i bez obzira na to ju lako možemo preporučiti svima koji još nisu prešli na Skylake/Kaby Lake procesore, a o tome razmišljaju.
