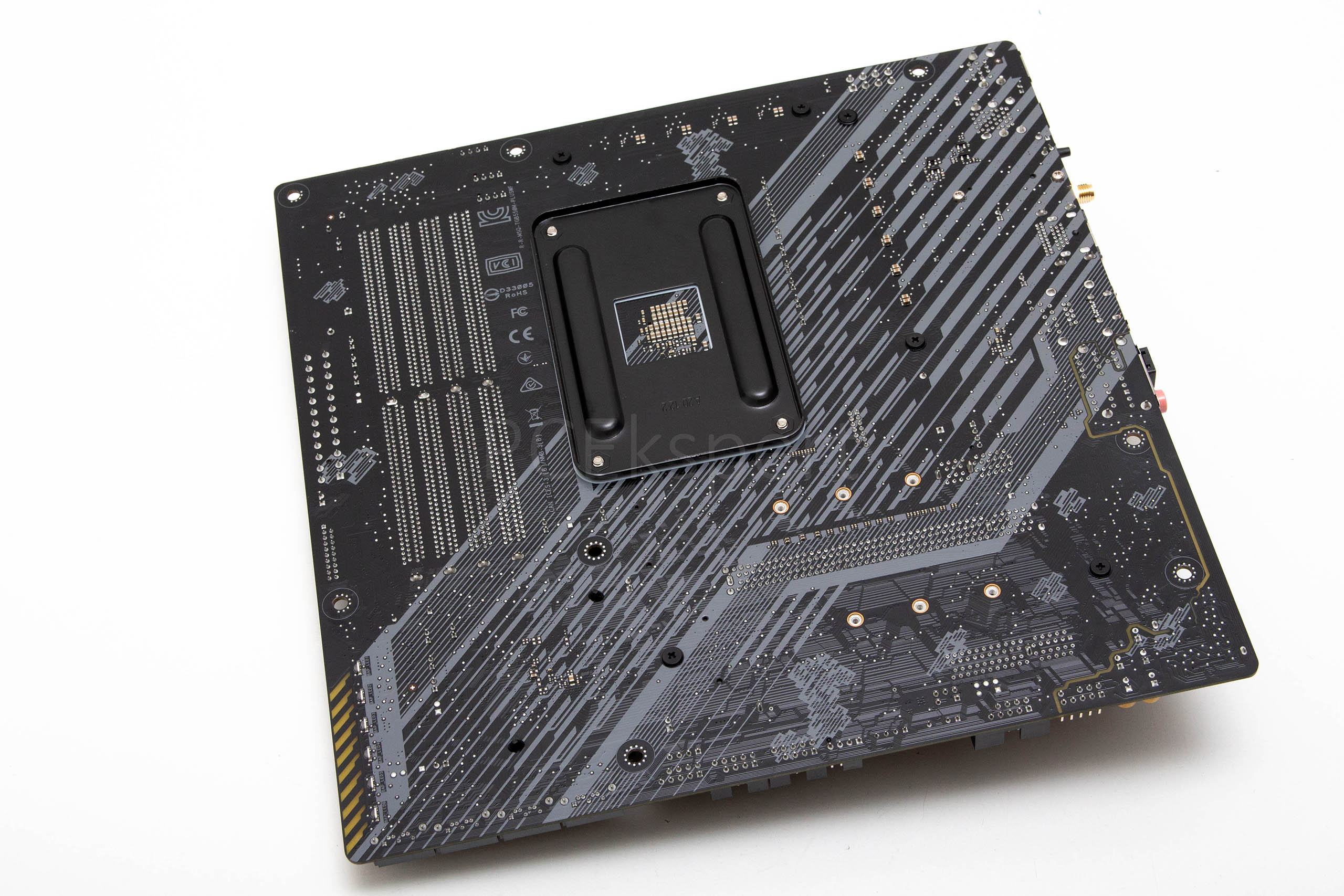

I s donje je strane ploča vrlo zanimljivog uzorka, prošarana kosim linijama, ali i dijelovima kamuflaže. S donje se strane zapravo najbolje vidi kako je audio jedinica odijeljena od ostatka PCB-a, a kao što znamo i audio kanali su svaki na svom sloju PCB-a.

asus_tuf_b550m_11

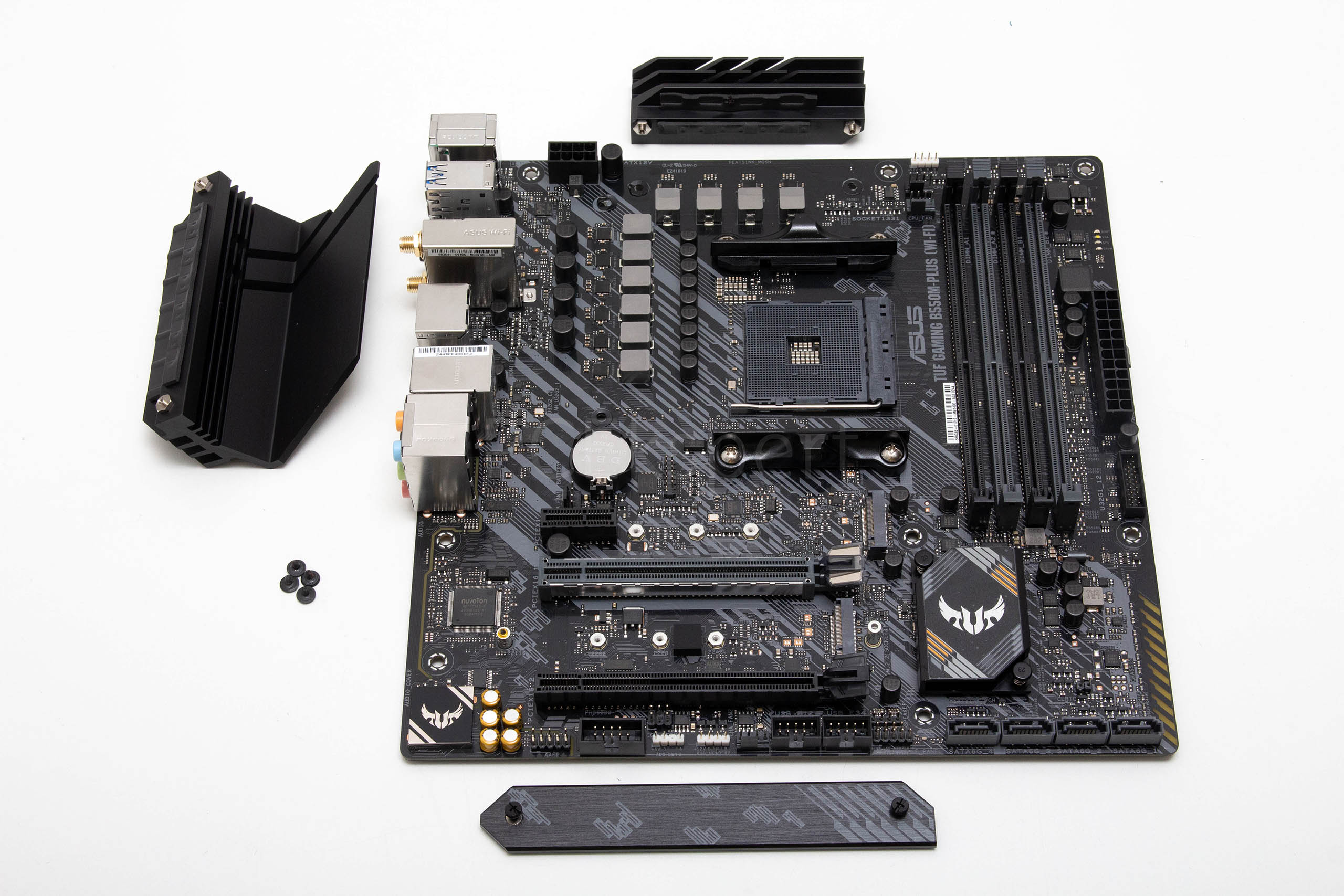

Nema se što puno skidati s ove ploče. Svaki od hladnjaka napojne jedinice drže po dva vijka, a također i hladnjak za M.2 uređaje. Hladnjak čipseta drže plastične kopče koje su i inače malo krhke građe pa ih nismo htjeli skidati. Čipseta ste se ionako nagledali u prethodnim B550 recenzijama.

Ploča ima jedan PCIe 4.0 x16 oklopljeni utor koji je idealan za grafičke kartice najnovije generacije, a uz njega je tu još jedan mali PCIe x1, te veći PCIe 3.0 x4 (pune dužine). Gaming epitet ploča zarađuje podrškom za 2-way CrossFireX tehnologiju. Treba naglasiti da PCIe x1 i PCIe x4 dijele resurse, pa ako je prvi popunjen, drugi radi u x2 propusnosti. Dva su M.2 socketa na ploči, s tim da oba mogu raditi sa SATA i PCIe 4.0 x4 uređajima, pri čemu je gornji za 80, a donji za 110-milimetarske uređaje.

asus_tuf_b550m_12

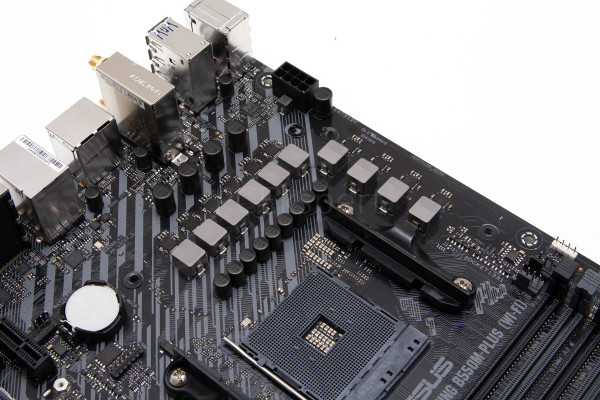

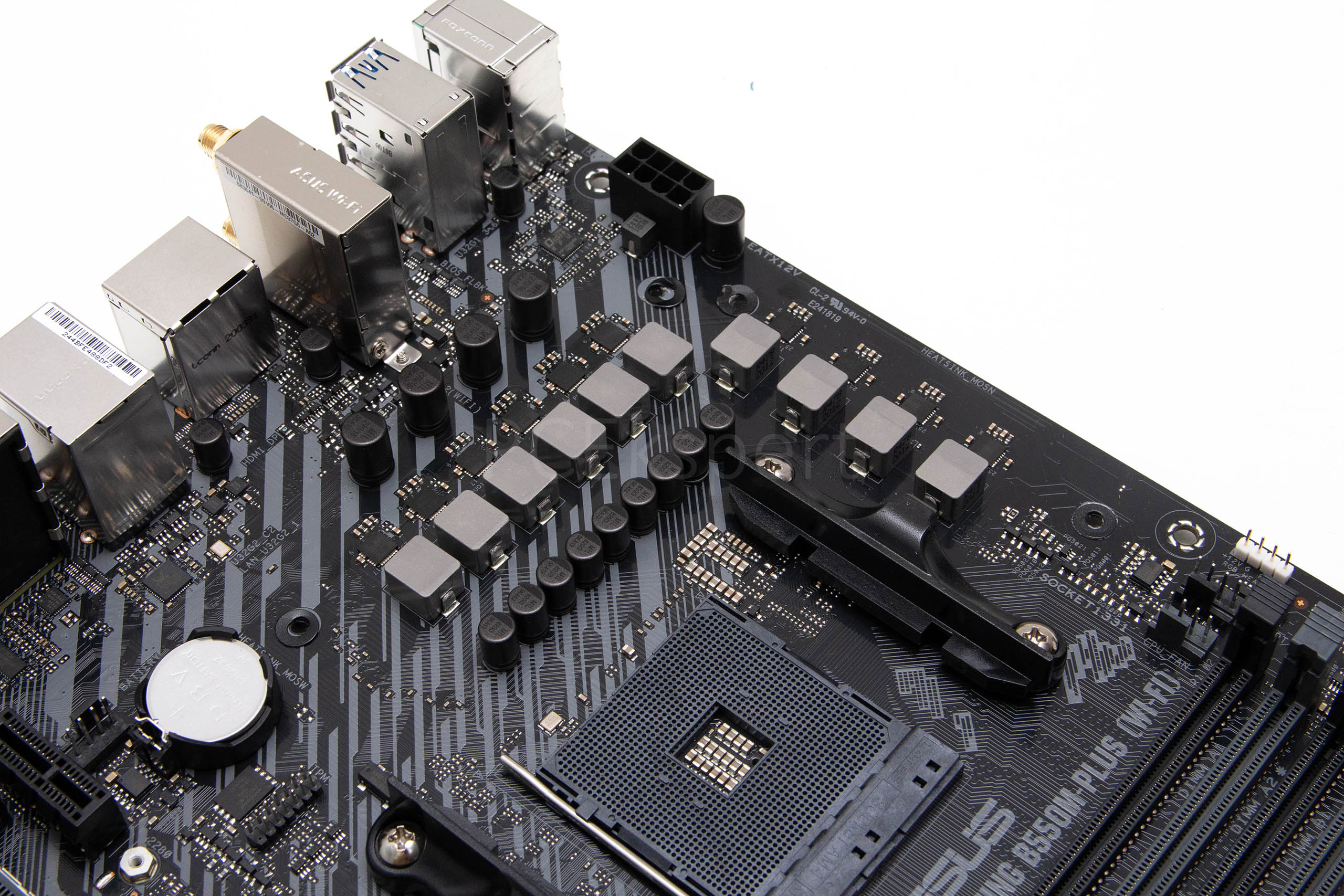

I napokon dolazimo do najzanimljivijeg dijela – napojne jedinice. Ona je na B450M-Plus ploči bila 4+2 konfiguracije, a na ovoj je ploči 8 + 2 konfiguracije (8 za CPU i 2 za SOC). Kontroler je standardni Asusov re-brandani DIGI+, a deset je SiC639 DrMos integriranih MOSFET-a koji su korišteni i na ROG STRIX B550-F GAMING ploči. Svaki je u stanju isporučiti po 50 ampera struje, pa cijela jedinica isporučuje 500 A, što je dovoljno za overclocking i jačih Ryzen 9 procesora. Hladnjaci su solidni i držali su napojnu jedinicu pod kontrolom – 78°C na tvorničkom taktu procesora, i 82/84°C pri overclockingu 3900X procesora (Small/Large Data OCCT). Neka dakle uđe u zapisnik da je napojna jedinica bez problema izdržala Small Data test s 3900X procesorom na 4.3 GHz pri 1.35 V. Dovoljno je robusna i za takve jače procesore, premda će, vjerujemo, rijetko tko ići iznad Ryzena 7 u kombinaciji s ovom pločom.

asus_tuf_b550m_13

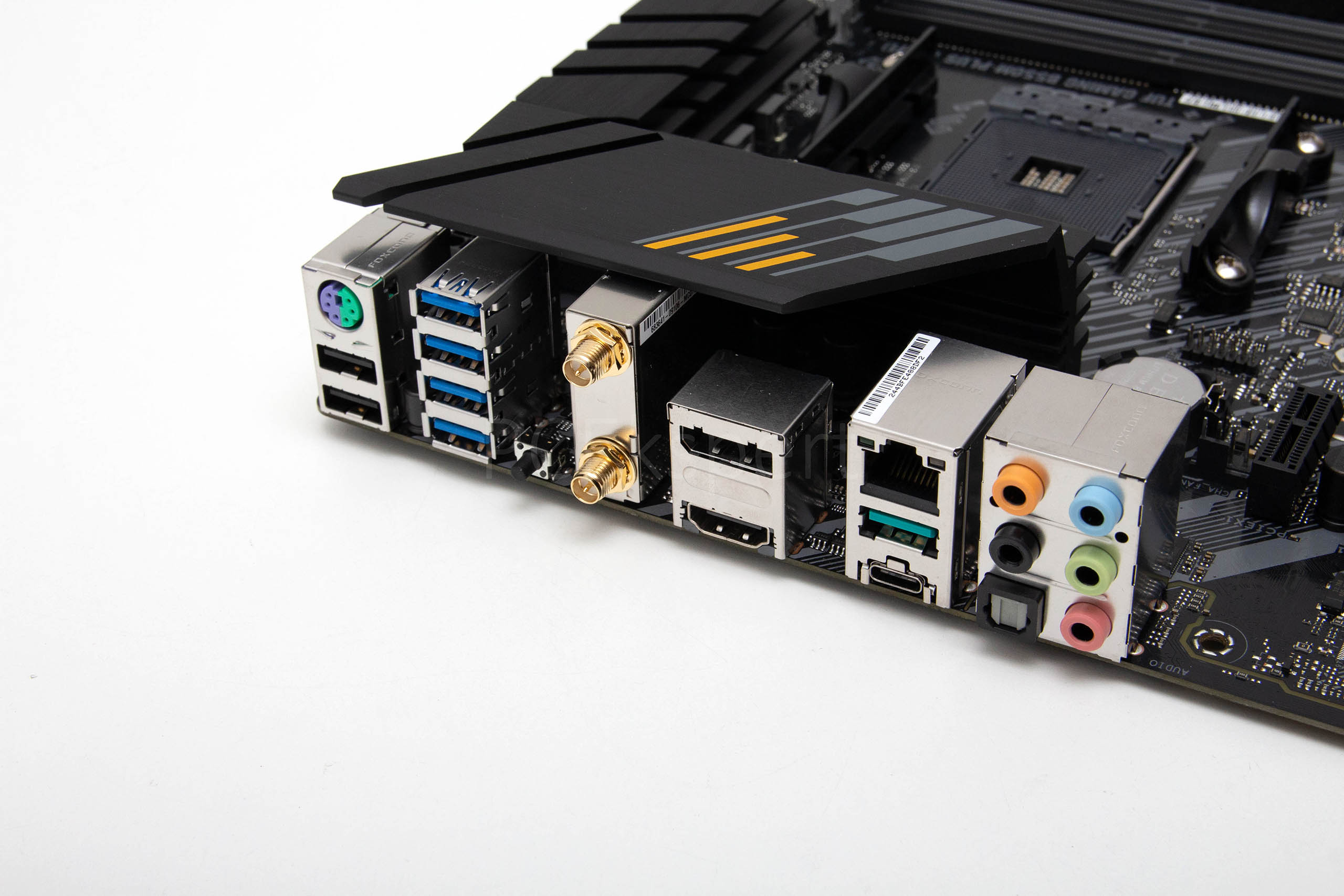

Stražnji I/O portovi su manje – više standardni, a uključuju dva USB 3.2 Gen 2 (10Gbps) porta – po jedan Type A i C što je sasvim dovoljno u ovom cjenovnom razredu. Asus je dodao i Intelovu AX201 802.11ax WiFi karticu ili modul, koja podržava i Bluetooth 5.0. Prijem je uz dovoljno veliku antenu vrlo dobar, a propusnosti zadovoljavajuće visoka. Kompletan popis I/O portova izgleda ovako:

  • 1 x PS/2 keyboard/mouse combo port(s)
  • 1 x DisplayPort
  • 1 x HDMI
  • 1 x LAN (2.5G) port(s)
  • 2 x USB 3.2 Gen 2 (teal blue) (1 x Type-A+1 x USB Type-C)
  • 4 x USB 3.2 Gen 1 (blue) Type-A
  • 2 x USB 2.0
  • 1 x Optical S/PDIF out
  • 5 x Audio jacks
  • 1 x BIOS FlashBack Button
  • 1 x ASUS Wi-Fi Module

asus_tuf_b550m_uefi_1 asus_tuf_b550m_uefi_2

asus_tuf_b550m_uefi_3 asus_tuf_b550m_uefi_4

asus_tuf_b550m_uefi_5 asus_tuf_b550m_uefi_6

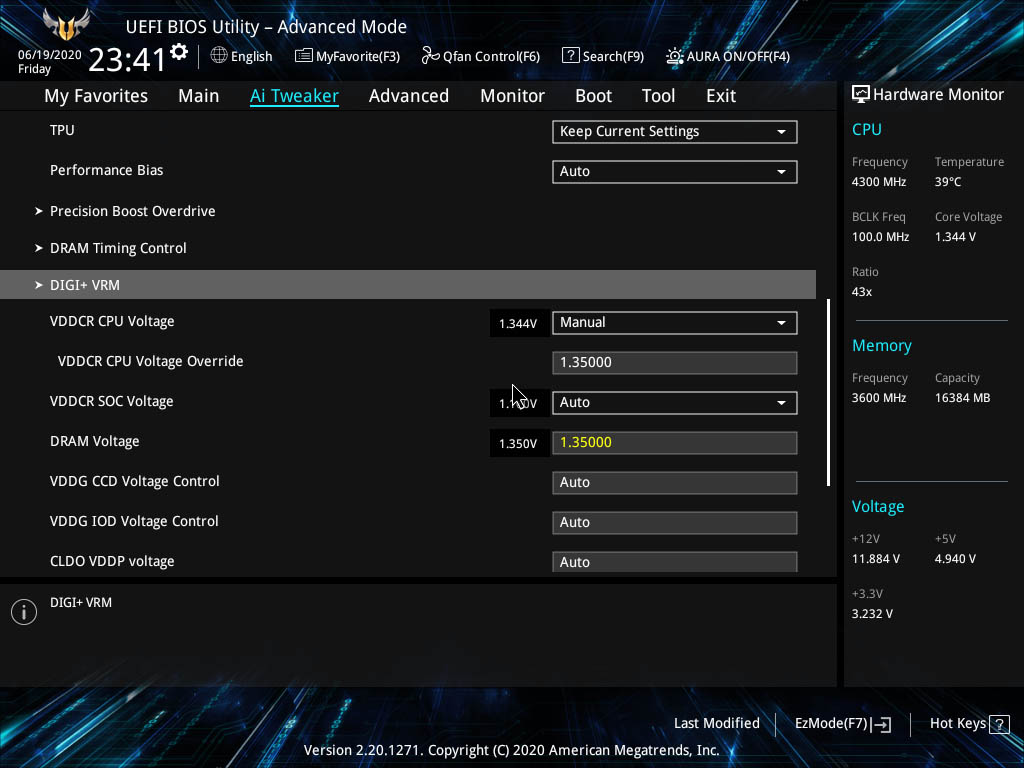

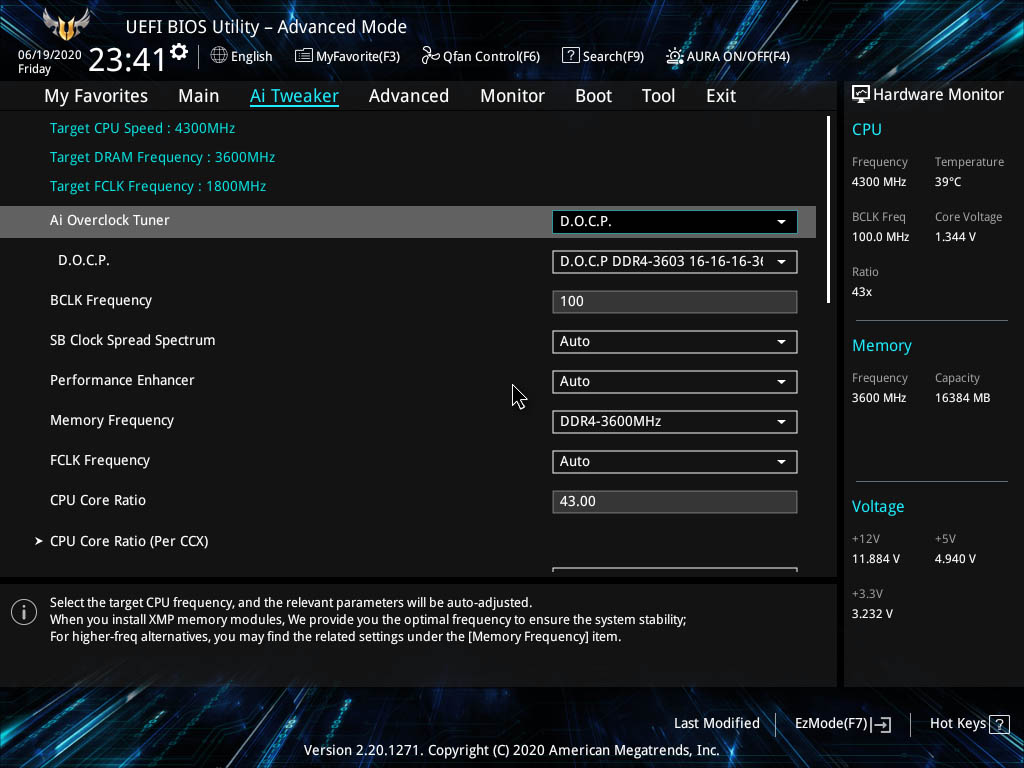

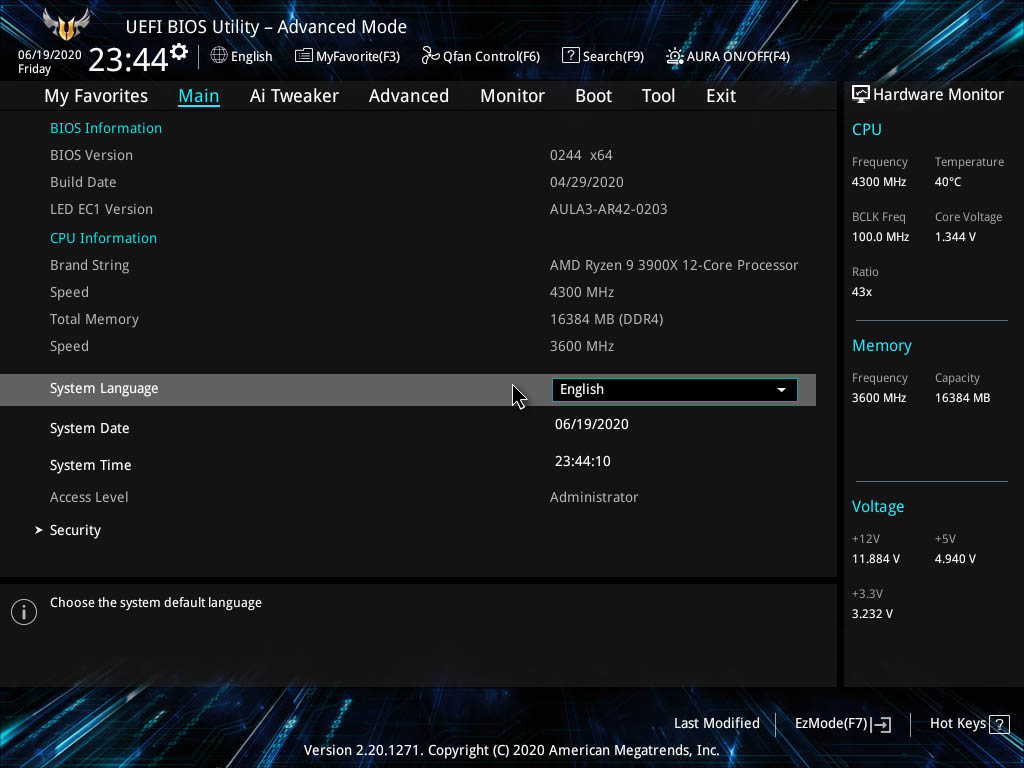

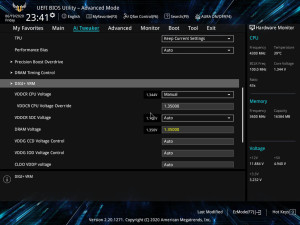

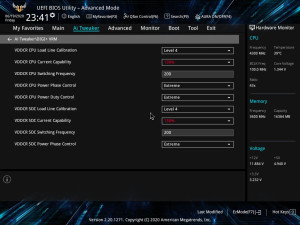

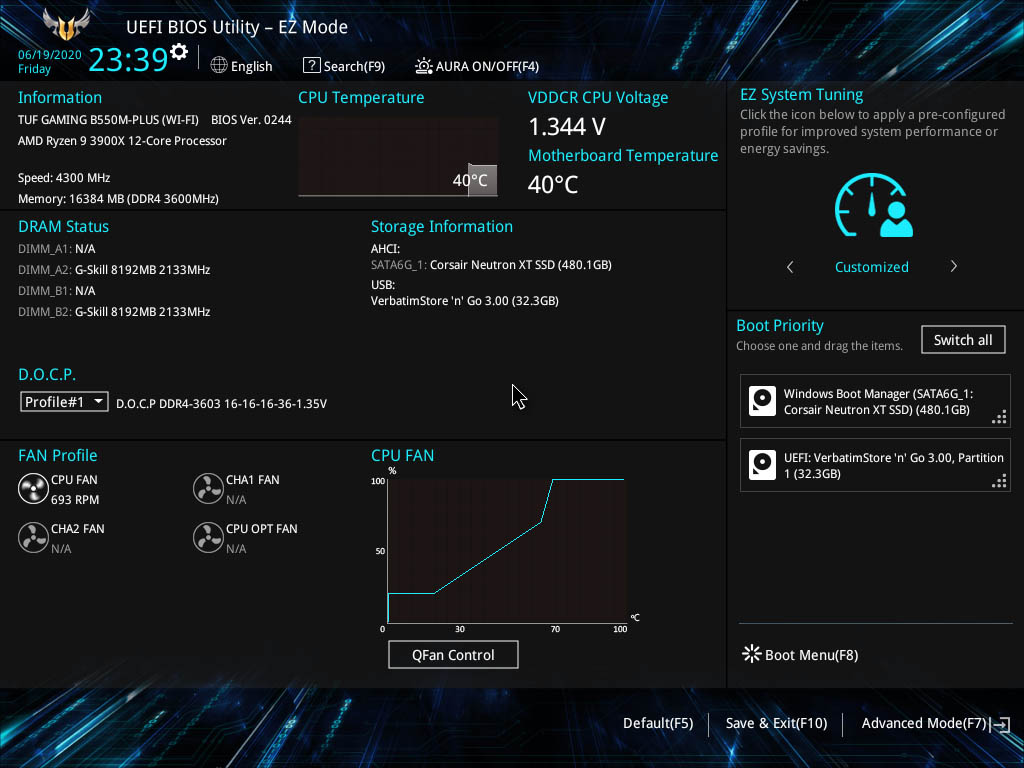

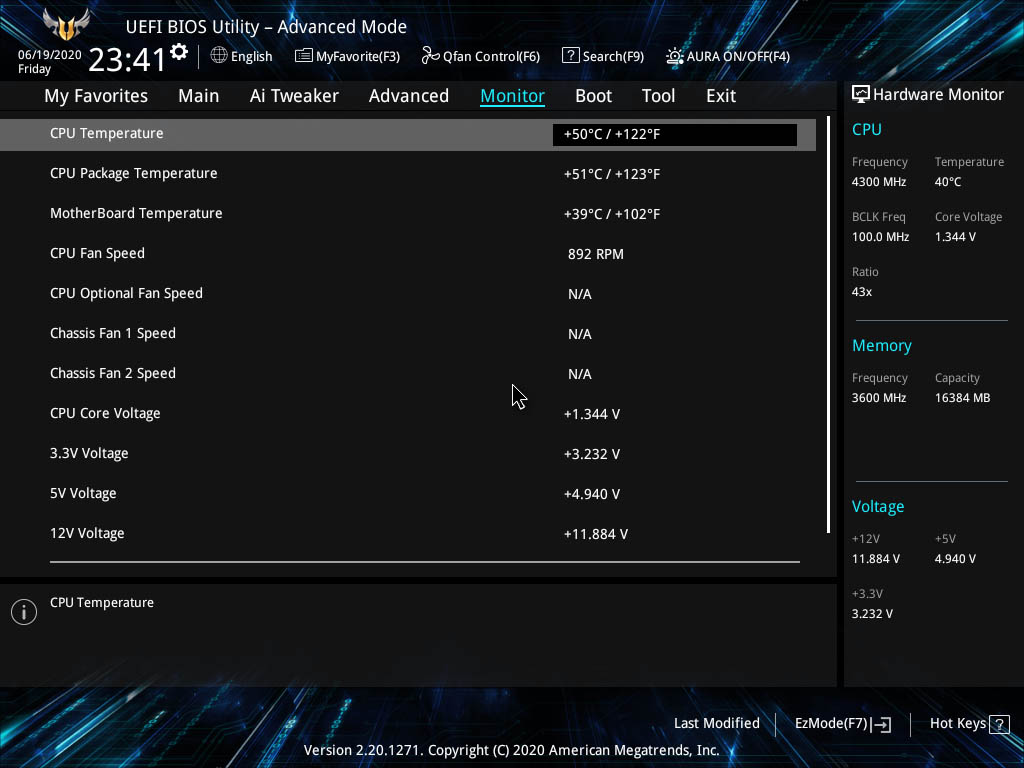

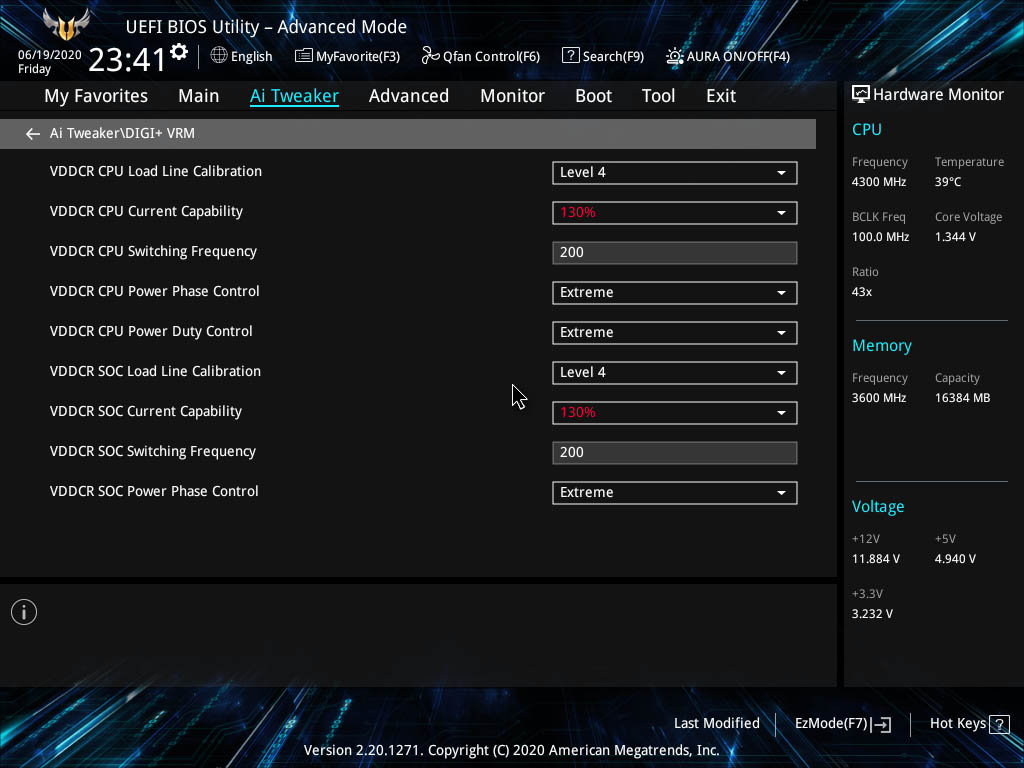

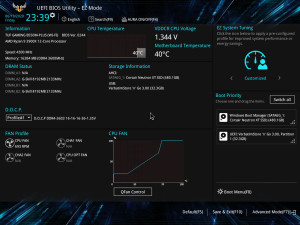

UEFI sučelje je jednako pregledno i brzo kao i kod ostalih Asusovih ploča, premda je tek mrvicu manje bogato opcijama za tweakanje i overclocking. Nema onih najnaprednijih opcija no one, s obzirom na namjenu ploče, nisu ni potrebne. Sasvim je dovoljno opcija za overclocking na zraku i vodi, a mi smo naš Ryzen 9 3900X bez problema overclockirali na 4.300 MHz. To znači da će svi koji žele izvući dodatne multi-threaded performanse iz svojih procesora moći to napraviti bez problema.

Sa softverske strane imamo Armoury Crate, Aura Creator, Aura Sync, AI Noise Cancelling Microphone, AI Suite 3 (TurboV EVO, EPU, Digi+ VRM, Fan Xpert 2+, EZ update), TUF GAMING CPU-Z, AI Charger, ASUS Turbo LAN, DAEMON Tools, DTS Custom for GAMING Headsets, Norton Anti-virus (trial 60 dana) i WinRAR.
