Nastavljamo s recenzijama Z690 ploča, a za drugu u nizu smo odabrali model koji podržava DDR4 memoriju. Upravo bi ovakve Z690 ploče mogle biti trenutno tržišno najzanimljivije jer je DDR5 memorija iznimno skupa, a i nedostaje je. Stoga svi koji žele prijeći na 12. generaciju Core procesora zapravo i nemaju izbora u ovom trenutku, nego kupiti ovakvu jednu ploču. Iza stvarno dugačkog TUF Gaming Z690-PLUS WIFI D4 imena krije se ploča iz sredine ponude koja donosi robusnu napojnu jedinicu i dovoljno opreme da vam ništa ne fali.
Ne tako davno, prije samo osam mjeseci, smo unboxali i isprobali TUF Gaming Z590-Plus WiFi matičnu ploču koju ova nova zamjenjuje. Ova nova koja je pred nama ne razlikuje se previše u izgledu, no zato je puno naprednija jer podržava novu generaciju procesora koja je konačno doživjela veće izmjene u odnosu na prethodne generacije. No, samo pakiranje, kao i sadržaj pakiranja nije naročito mijenjano jer je ovo i dalje isti cjenovni segment, pa tako u kutiji uz ploču nalazimo:
2 x SATA 6Gb/s kabele
1 x ASUS Wi-Fi okretna antena
2 x M.2 pakiranje gumica
1 x M.2 SSD pakiranje vijaka
1 x TUF GAMING naljepnica
1 x DVD s aplikacijama i programima
1 x TUF certifikat
1 x korisnički vodič
Kao što smo zaključili, ploča je vrlo slična prethodnici s kojom dijeli većinu elemenata, no strukturalno je ipak drugačija. Novi je socket, pa je i nova unutarnja struktura vodova, ponešto je izmijenjen hladnjak na čipsetu, a novi model više nema onaj karakterističan urez u PCB-u s desne strane. Zadržano je isto RGB LED osvjetljenje, baš kao što su i DIMM utori isti. Da, D4 je među rijetkim modelima matičnih ploča za nove procesore koja podržava staru i za sada puno dostupniju i jeftiniju DDR4 memoriju. Layout ploče je tek malo izmijenjen, no i dalje su zadržali dva vertikalna SATA porta koji i nisu najsretnije rješenje. Ostatak organizacije utora i konektora na ploči je dobar, a dizajnerski je zadržan onaj poznati TUF štih. TUF štih je jasno zadržan i u kvaliteti izrade, kvaliteti komponenata i testiranju na različite stroge vojne standarde (MIL-STD-202(G), MIL-STD-883G, MIL-STD-810H).
Oko novog se socketa LGA1200 nalazi podebljana VRM jedinica u odnosu na prošlu generaciju, te standardno masivni aluminijski hladnjaci. Prostora za hladnjake ima dovoljno, no vanjski će ventilatori na velikim hladnjacima ipak morati stršati iznad tijela hladnjaka. Ono što nismo spomenuli kod recenzije Hero ploče, a zanimljivo je, je da je Asus postavio gumenu cjevčicu na štangicu mehanizma za zaključavanje procesora, što recimo nije slučaj kod drugih proizvođača. Zbog veće površine socketa tako imamo bolju kontrolu kod zaključavanja mehanizma. Iza gornjeg hladnjaka se još nalaze i dva konektora za dodatno napajanje procesora (8 + 4 pinski), te dva 4-pinska konektora za ventilatore.
Napojna je jedinica pojačana na ovoj ploči u odnosu na prethodnu, a nije ni čudo kada su novi procesori veći potrošači od starih. Asus je zadržao 14+1 faznu konfiguraciju (Vishay SiC659), ali su integrirani MOSFET-i (Dr.MOS) sada 80-amperski pa je ukupna struja koju mogu isporučiti procesoru čak 1.200 ampera. Svime upravlja DIGI+ ASP2100 PWM kontroler, a iza svake faze su kvalitetne prigušnice, te solid kondenzatori. Hladnjaci koji se nalaze na MOSFET-ima su masivni, ali nisu znatnije mijenjani u odnosu na one na Z590 ploči.
Pri dugim opterećenjima s i9-12900K procesorom hladnjak se na jednom mjestu što smo izmjerili IC termometrom, a temperatura napojnog regulatora je išla sve do 82°C. Ništa što bi bilo dramatično, no svakako je preporuka kod overclockinga osigurati aktivno hlađenje VRM hladnjacima. Mi smo imali malenu pomoć od ventilatora na vodenoj pumpi Ryujin II 360 hladnjaka, no to nije baš dovoljno.
Ono po čemu je ova ploča posebna je to što ima DDR4 DIMM utore i iskorištava činjenicu da memorijski kontroler na Alder Lake procesorima podržava i taj tip memorije, uz naravno DDR5. Moguće je ugraditi maksimalno 128 GB DDR4 memorije frekvencije do 5.333 MHz prilikom overclockinga, dok sam memorijski kontroler procesora službeno podržava do 3.200 MHz. Zbog DDR4 podrške bi ova ploča i još osam drugih modela koje Asus ima u ponudi mogla biti i iznimno popularna, barem u ovo prvo vrijeme dok cijene DDR5 memorije ne padnu.
Na ovoj strani ploče, desno od memorijskih utora, nalazimo još i 24-pinski ATX konektor, USB 3.0 i USB 3.2 interne konektore, ali i korisne dijagnostičke LED-ice za CPU, DRAM, VGA i BOOT greške. Dva su RGB headera na vrhu jedan klasični i drugi za addressable trake, dok su dva 4-pinska konektora za CPU ventilatore smještena odmah iznad gornjeg hladnjaka.
Na donjoj se lijevoj strani ploče nalazi audio jedinica koja je opremljena s neimenovanim Realtekovim 7.1 audio CODEC-om koji podržava jack-detection, multi-streaming, front panel jack-retasking i 24-bitnu/192-kilohertznu reprodukciju. Na čipu se nalazi metalna zaštita, a korišteni su i kvalitetni audio kondenzatori. Malo iznad se nalazi i Intelov 2,5-gigabitni LAN kontroler koji ima TUF LanGuard zaštitu.
Gornji oklopljeni PCIe slot je po 5.0 standardu s x16 propusnošću što mu jasno osigurava sam procesor. Ispod njega se nalaze dva PCIe 3.0 x1 slota, te jedan PCIe 3.0 x4 slot između. Na dnu se nalazi PCIe 3.0 x16 slot, ali s podrškom za x4. Na ovu je ploču tako moguće ugraditi dosta dodatnih PCIe kartica, što bi nekima moglo biti vrlo korisno, premda će prvi PCIe 3.0 x1 slot biti pokriven s dual slot grafičkom karticom.
TUF Gaming Z690-PLUS WIFI D4 - drugi dio
Na dnu se ploče nalaze uobičajeni headeri i konektori, a izdvojiti možemo tri 4-pinska konektora za ventilatore, još dva za ADD-RGB trake, interne USB 2.0 konektore, legacy COM port, i pomalo nespretno orijentirane SATA portove. Na čipsetu se nalazi aluminijski hladnjak koji na sebi ima plastični TUF ukras. Čipset se u radu dosta zagrijava pa nam je HWInfo pokazao maksimum od čak 67°C prilikom dugotrajnih opterećenja. Još jedna visoka temperatura i još jedan razlog zbog kojeg treba osigurati dobar propuh u kućištu za ovu ploču. Kada je hlađenje u pitanju, ploča ima sasvim dovoljno opcija za spajanje ventilatora - 4x 4-pinska za obične ventilatore, jedan za CPU i jedan za CPU Optional, te jedan za AIO pumpu.

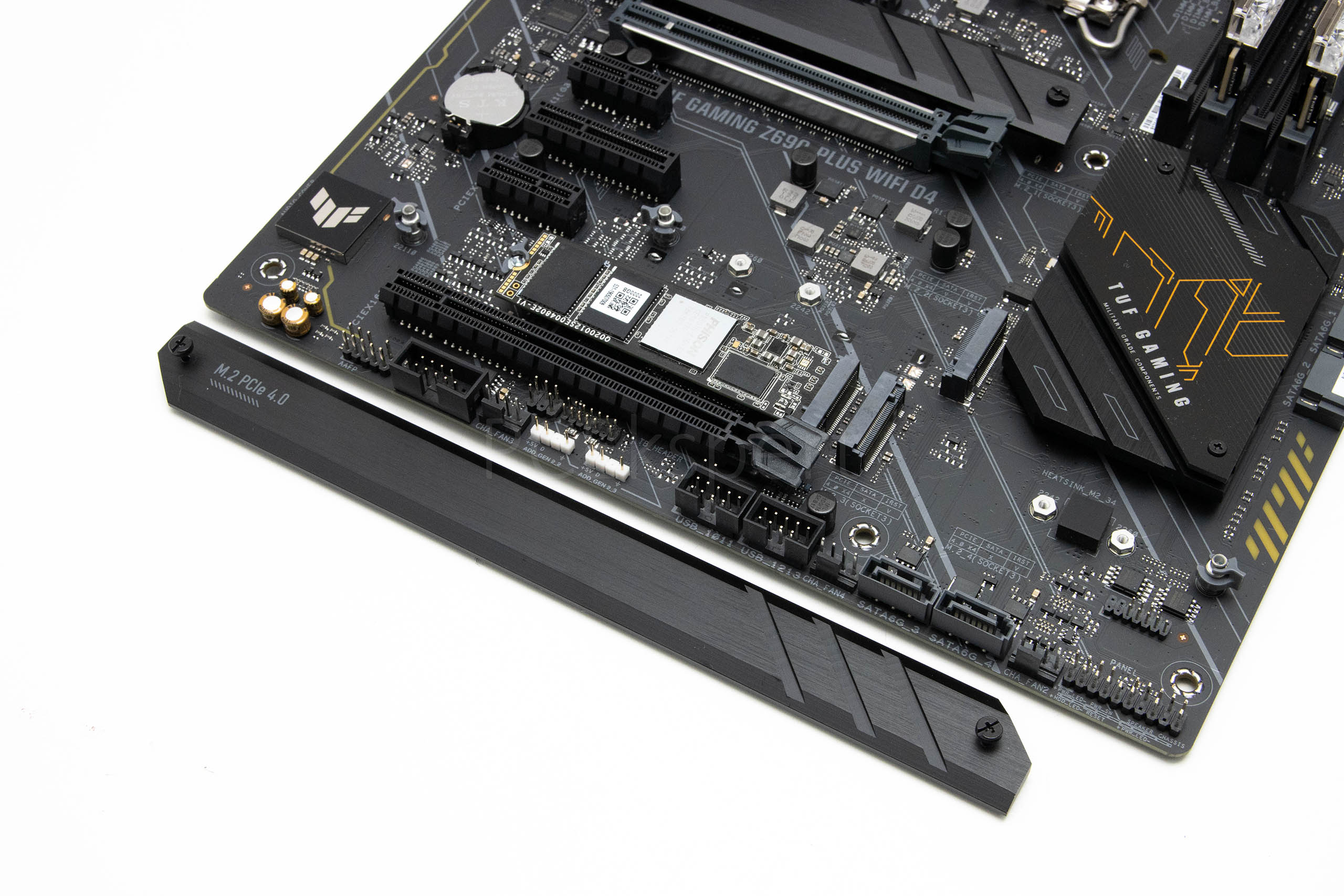

Na ploči se nalaze čak četiri M.2 slota. Prvi, najviši, je povezan s procesorom i on je po PCIe 4.0 x4 standardu, a prihvaća 22110 uređaje. Naravno, hlađen je pasivnim aluminijskim hladnjakom. Drugi po redu, onaj desno od drugog PCIe 3.0 x1 utora nema hladnjak, a podržava PCIe 4.0 i SATA modove rada, te uređaje 2280. Donja dva su pokrivena zajedničkim pasivnim hladnjakom, pri čemu desni podržava uređaje formata 22110, a lijevi 2280. Oba rade u PCIe 4.0 x4 modu. Svi M.2 slotovi imaju jednostavan Asusov mehanizam za pričvršćivanje uređaja. Osim M.2 slotova, tu su i četiri SATA porta. Dva već spomenuta vertikalna, i dva horizontalna smještena desno od čipseta.
Stražnji je panel dosta bogat portovima, i tu nalazimo sljedeće:
1 x USB 3.2 Gen 2x2 port (1 x USB Type-C)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
5 x USB 3.2 Gen 1 ports (4 x Type-A + 1 x USB Type-C)
1 x DisplayPort
1 x HDMI port
1 x Wi-Fi Module
1 x Intel 2.5Gb Ethernet port
5 x Audio jacks
1 x Optical S/PDIF out port
Dva su Type C porta na stražnjem panelu, no samo je lijevi Gen 2x2 tj. ima propusnost od 20 Gbps, dok je desni sporiji Gen 1 s propusnošću od 10 Gbps. USB portova Tipa A ima šest na stražnjem panelu, a još šest ih je moguće spojiti preko internih konektora, kao i još jedan Type C gen 2.
Za spajanje na bežične mreže Asus je ovu ploču opremio WiFi 6 adapterom koji ima 2x2 MU-MIMO podršku. WiFi je dual band tipa (2,4 i 5 GHz), a tu je i podrška za Bluetooth v5.2 protokol. Sve u svemu bežična mreža radi standardno dobro i prijam signala je odličan. Možda bi tek zamjerili što nije po 6E standardu.
Ploča donosi i tri zone osvjetljenja. Dvije su bočno postavljene trake koje su zapravo prozirni PCB pa se efekti vide i s gornje strane, dok je treća zona iznad PCH hladnjaka i nju trenutno ne vidimo od grafičke kartice. Ujedno, ploča ima i 3x ADD-RGB konektora te jedan "obični" za RGB LED trake i slične uređaje, a sve kontroliramo putem poznatog AURA softvera.

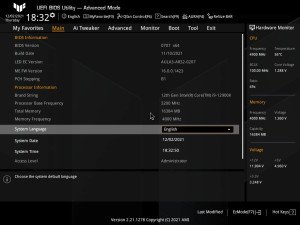

UEFI sučelje je standardno bogato, pregledno i brzo. Nudi različite opcije za tweaking i overclocking, uz dovoljno izdašne napone za zračno ili vodeno hlađenje. AI Tweaker je glavno mjesto za podešavanje mnoštva opcija, a tu se nude i napredniji meniji poput Tweakers Paradisea,
Softverska je priča također lijepo zaokružena s Armoury Crateom, AI Suiteom 3, TUF Gaming CPU-Z-om, DTS Audio Processingom, MyASUS-om, WinRAR-om, trialom Norton anti-virusa itd.
Za test ove ploče smo koristilinajači Alder Lake procesor - i9-12900K. Koristili smo poznatu G.Skillovu Trident Z Royal 4.000 MHz memoriju, te Asusov Ryujin II 360 hladnjak, čiju recenziju ste mogli čitati nedavno.
Testovi su kao i do sada uobičajena mješavina između sintetike, CPU benchmarka, testa memorije i audio jedinice, ali i gaming testova kako bi vidjeli ima li razlika između DDR4 i DDR5 ploča, tj. memorije. Operativni sistem je bio Windows 10 iz razloga što nam je Armoury Crate masakrirao Windows 11 o čemu smo već pisali, a i sami Windowsi 11 još uvijek nisu dovoljno stabilni.
Overclocking
Procesor smo overclockirali uz pomoć UEFI sučelja na iste one vrijednosti kao i kod testa Z690 HERO ploče. Kao što smo već ranije spomenuli VRM se, baš kao i PCH dosta zagrijavaju i potrebno im je osigurati aktivno hlađenje prilikom overclockinga. No, na kraju je zaključak da se možda overclocking ovog najjačeg procesora ni ne isplati previše.
Rezultati testiranja
UL testovi
[ichart headers="ID, Score" title="PCMark 10" htitle="score" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="8921,8836" colors="red,blue" height="200"]
[ichart headers="ID, Score" title="3DMark TimeSpy" htitle="score" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="19806,19602" colors="blue,red" height="200"]
[ichart headers="ID, Score" title="3DMark CPU profile" htitle="score (max threads)" labels="Maximus Z690 Hero" values="11985,11565" colors="blue,red" height="200"]
DDR4 platforma odnosi pobjedu u PCMark 10 testu, a u druga dva je DDR5 nadmoćnija.
CPU testovi
Blender
[ichart headers="ID, Time (s)" title="Blender BMW Benchmark (sekunde, manje je bolje)" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="88.72,91.91" colors="blue,red" height="200"]
Cinebench 20
[ichart headers="ID, CPU (pts)" title="Cinebench 20 nT" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="10409,10036" colors="blue,red" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 20 1T" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="746,744" colors="red,blue" height="200"]
Cinebench R23
[ichart headers="ID, CPU (pts)" title="Cinebench 23 nT" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="27259,26343" colors="blue,red" height="200"]
[ichart headers="ID, CPU (pts)" title="Cinebench 23 1T" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="1988,1963" colors="blue,red" height="200"]
wPrime 2.0
[ichart headers="ID, Time (s)" title="wPrime 2.0" htitle="1024M Time (s, manje je bolje)" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="52.179,53.187," colors="blue,red" height="200"]
U svim testovima vidimo da je platforma s DDR5 memorijom brža, a jedina prednost za DDR4 je bila kod 1T performansi.
Memorijske performanse - DDR4 4.000 vs DDR5 5.200
[ichart headers="ID, MB/s" title="AIDA64 RAM Read" htitle="Read (MB/s)" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="74610,63784" colors="blue,red" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Write" htitle="Write (MB/s)" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="73159,59079" colors="blue,red" height="200" min="0"]
[ichart headers="ID, MB/s" title="AIDA64 RAM Copy" htitle="Copy (MB/s)" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="67686,60202" colors="blue,red" height="200" min="0"]
[ichart headers="ID, ns" title="AIDA64 RAM Latency" htitle="Latency (ns, manje je bolje)" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="76.2,83.6" colors="red,blue" height="200" min="0"]
Memorijske performanse jasno idu u korist nove i brže DDR5 memorije, no s njom dolazi i povećana latencija.
Audio performanse
Neimenovana Realtekova audio jednica je ostvarila vrlo dobar rezultat, a niže ocjene su bile za frekvencijski odziv (prosjek) i THD + Noise s ocjenom dobar. Sve u svemu, solidna audio jednica koja će dobro poslužiti ako niste pretjerano zahtjevni.
Grafičke performanse DDR4 vs DDR5 w. RX 6900 XT @ 2.560 x 1.440
[ichart headers="ID, FPS" title="Borderlands 3 (Badass)" htitle="2560 x 1440" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="121.72,120.65" colors="red,blue" height="200"]
[ichart headers="ID, FPS" title="Dirt 5 (Ultra)" htitle="2560 x 1440" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="144.3,144.2" colors="blue,red" height="200"]
[ichart headers="ID, FPS" title="For Honor (Extreme)" htitle="2560 x 1440" labels="TUF Z690-Plus WiFi D4,Maximus Z690 Hero" values="221.4,220.97" colors="red,blue" height="200"]
[ichart headers="ID, FPS" title="Horizon Zero Dawn (Ultimate)" htitle="2560 x 1440" labels="Maximus Z690 Hero,TUF Z690-Plus WiFi D4" values="143,143" colors="blue,red" height="200"]
Testirali smo onako kako bi se igrač i sam igrao, a ne sirove razlike između platformi na ultra niskoj rezoluciji. Ovako smatramo da igrači dobivaju najbolji uvid u razlike u stvarnom životu, kojih zapravo ni nema što se vidi iz grafova. Dakle DDR5 vam neće donijeti nikakvu prednost kod igranja, premda smo vidjeli da ima razlika kod performansi procesora.
Zaključak
Tako je ispalo da smo ove godine testirali dvije TUF Gaming ploče iz različitih generacija - Z590 i Z690, pa ćemo svoj zaključak bazirati na razlikama između njih dvije i razlici u cijeni. Nova je TUF Gaming Z690-PLUS WIFI D4 ploča doživjela poboljšanja u ključnim područjima pa tako donosi novu, bolju napojnu jedinicu koja je spremna za izazove i najjačih Alder Lake procesora. Donosi i čak četiri M.2 slota na uštrb dva manje SATA porta, a tu je i novi PCIe 5.0 x16 slot za grafičku karticu. Sve drugo je manje više ostalo isto - isti WiFi i LAN kontroleri, isti broj USB utora itd. Poznata je TUF kvaliteta jasno i dalje tu, premda bi možda voljeli vidjeti malo učinkovitije VRM hladnjake.
Uz sve novosti, tu je jasno i podrška za nove procesore koji leže na LGA1700 ležištu i donose puno više performanse od svojih prethodnika. Vrijedi li to sve zajedno 800 kuna razlike između Z590 i Z690 modela ne znamo, no znamo da ako želite novi procesor tada zapravo nemate izbora - morat će te izdvojiti 2.800+ kuna za ovu ploču ili neku sličnu s podrškom za DDR4. Uz enormne cijene i nestašicu DDR5 memorije ove ploče su trenutno i pametniji izbor. Kod gaminga nema razlike, a CPU performanse su ipak nešto više s novim tipom memorije.
